1. SISTEM KOMUNIKASI DATA DAN NETWORK Iman P. Hidayat

2. SISTEM KOMUNIKASI DATA • Data communication = pengiriman data menggunakan sistem transmisi elektronik (komputer). • Tiga elemen sistem komunikasi data : Source data Transmission media Receiver Company Logo

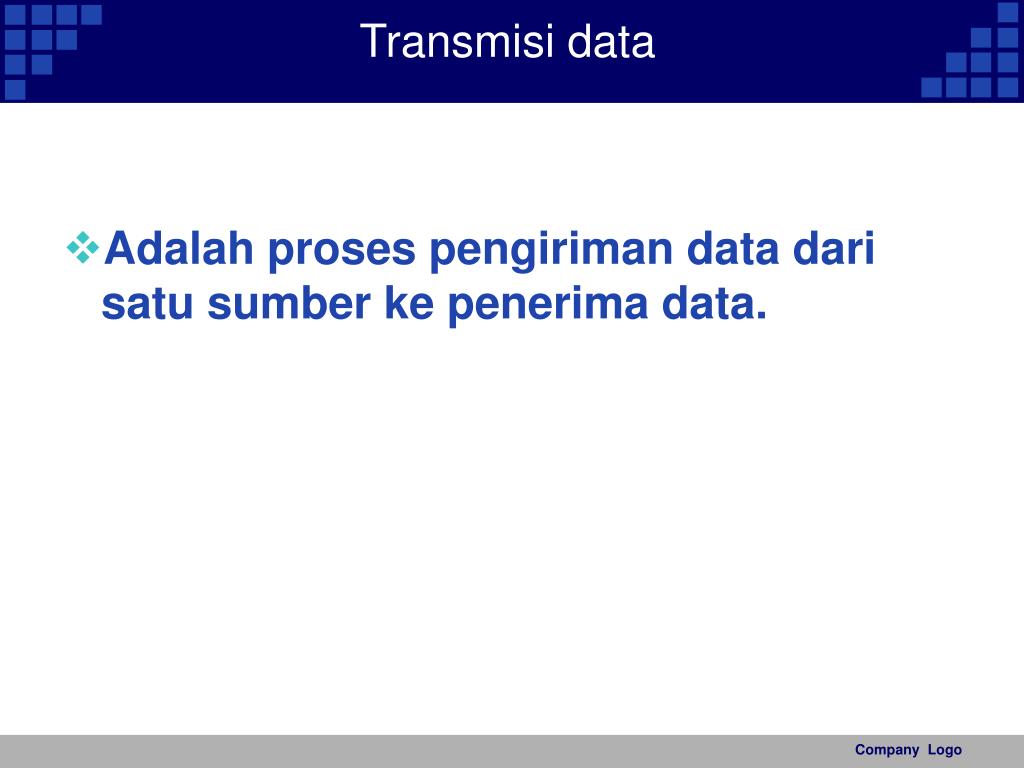

3. Transmisi data • Adalah proses pengiriman data dari satu sumber ke penerima data. Company Logo

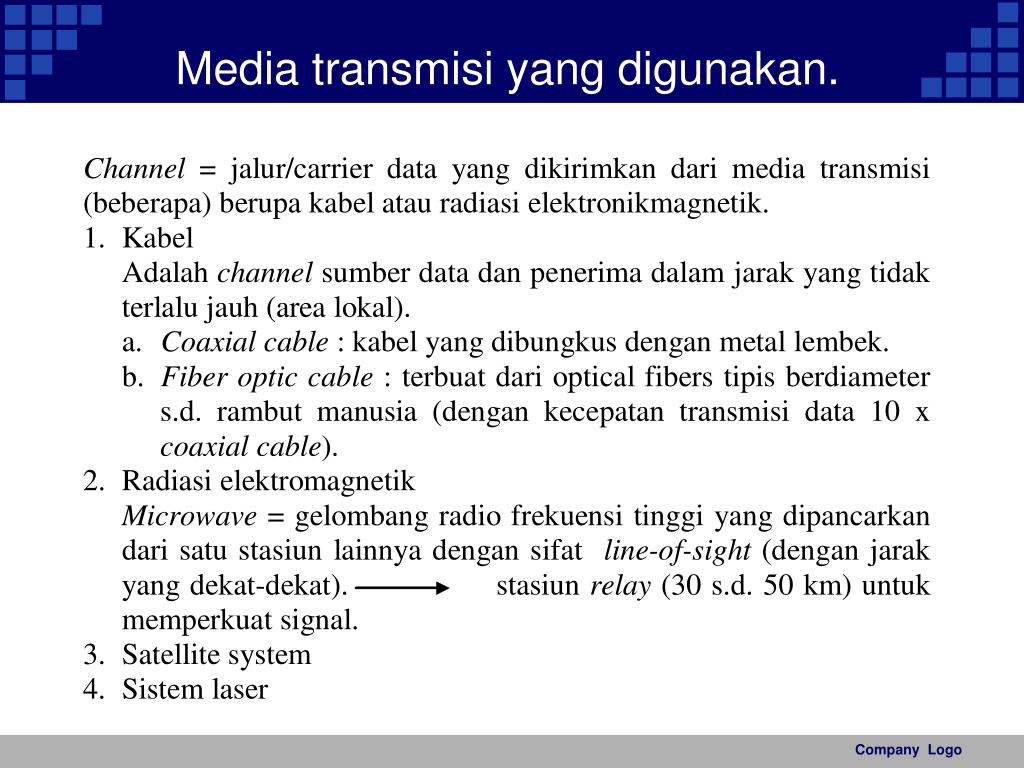

4. Media transmisi yang digunakan. Company Logo

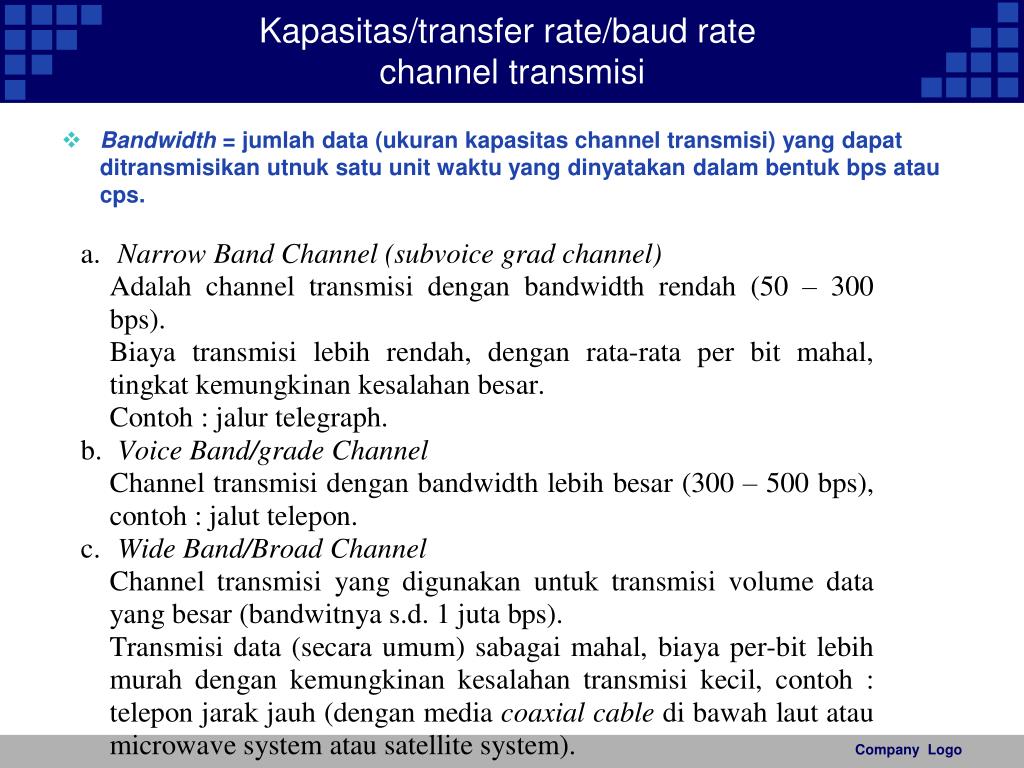

5. Kapasitas/transfer rate/baud rate channel transmisi • Bandwidth = jumlah data (ukuran kapasitas channel transmisi) yang dapat ditransmisikan utnuk satu unit waktu yang dinyatakan dalam bentuk bps atau cps. Company Logo

6. Tipe channel transmisi • One-way transmission/simplex • Either-way transmission (Half-duplex/HDX) • Both-way transmission (full-duplex/FDX) Company Logo

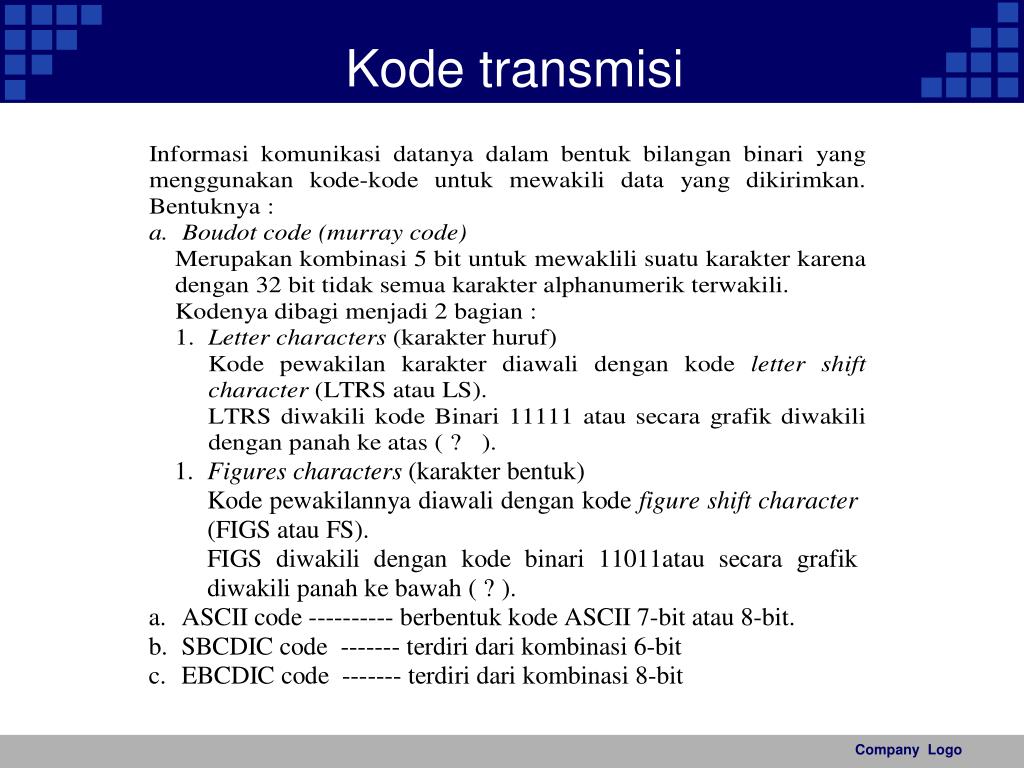

7. Kode transmisi Company Logo

8. Mode Transmisi Company Logo

9. Company Logo

10. Protocol • Suatu kumpulan dari atuaran-aturan yang berhubungan dengan komunikasi data antara alat-alat supaya komunikasi data dapat dilakukan dengan benar. Contoh handshaking • Agar taransmisi data kompatibel dua buah alat yang dihubungkan harus memeiliki trasnfer rate, format data, tiap transmisi dan mode transmisi yang sama. • Protocol umumnya berupa software yang mengatur komunikasi data tersebut. Company Logo

11. Penanganan kesalahan transmisi • Noise = gangguan-gangguan yang tidak diharapkan dalam transmisi data. • Pendeteksian kesalahan transmisi data : • Echo tecnique (echoplex) Caranya : data yang sudah ditransmisikan dipantulkan atau dikirimkan balik oleh penerima ke pengirim. • Two-coordinate parity checking Caranya : data yang ditransmisikan diperiksa parity-nya dari dua arah koordinat dengan diberi tambahan sebuah bit sebagai block check character (logitudinal redundancy check character). • Cycle Redundancy Checking Caranya : dengan membagi nilai bilangan binari dari data yang ditransmisikan dengan suatu nilai bilangan binari yang ditransmisikan Company Logo

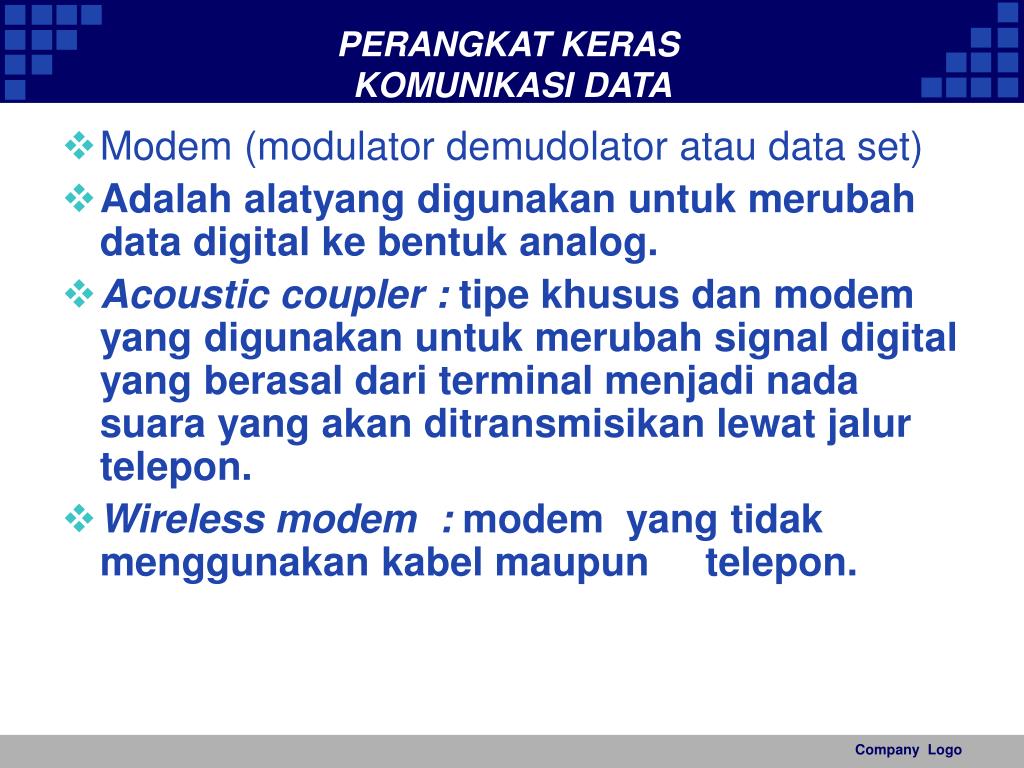

12. PERANGKAT KERAS KOMUNIKASI DATA • Modem (modulator demudolator atau data set) • Adalah alatyang digunakan untuk merubah data digital ke bentuk analog. • Acoustic coupler : tipe khusus dan modem yang digunakan untuk merubah signal digital yang berasal dari terminal menjadi nada suara yang akan ditransmisikan lewat jalur telepon. • Wireless modem : modem yang tidak menggunakan kabel maupun telepon. Company Logo

13. Multiplexer (Mux) • Adalah suatu alat yang memungkinkan beberapa signal komunikasi menggunakan sebuah channel transmisi bersama-sama. • Tujuan : menghemat biaya transmisi. Company Logo

14. Concentrator • Fungsinya : menggabungkan beberapa signal data dari channel transmisi kapasitas rendah ke channel transmisi kapasitas tinggi. • Lebih mahal dari multiplexer karena dapat mengatur bentuk dari arus • data sebelum digabung ke channel transmisi kapasitas tinggi dan • memiliki mass storage tersendiri. Company Logo

15. Communication Processor atau Communication Contrloller atau Communication Front-end ntiiu Front-end Processor atau Front-end device. • Alat yang digunakan untuk menggantikan CPU mengontrol (pengaturan arus data yang dikirimkan, pendeteksian kesalahan dan pembetulan kesalahan bila memungkinkan untuk dibetulkan) arus data yang masuk dari beberapa terminal. • Sebagai pengganti dapat berupa komputer mini atau mikro. Company Logo

16. BENTUK-BENTUK KOMUNIKASI DATA Off-line Communication System • Gbr. Data yg dimasukan lewat terminal ditransmisikan lewat jalur transmisi untuk direkamkan ke diskette yang tidak diproses langsung oleh CPU. Company Logo

17. On-line Comunication System Remote Job entry system (Batch Processing System) • Pengolahan data dengan cara dikumpulkan dahulu dalam suatu periode dan secara bersama-sama dikirimkan ke komputer pusat untuk diolah. Company Logo

18. Realtime System • Memungkinkan pengiriman data ke pusat komputer, diolah di pusat komputer dan seketika pada saat data diterima dan mengirimkankemabali hasil pengolahan ke pengirim data pada saat itu juga. Company Logo

19. Time Sharing System • Memungkinkan multiuser bersama-sama menggunakan komputer dan komputer akan membagi waktunya bergantian secara cepat (time slice atau quantum). Company Logo

20. Distributed Data Processing System (DDP) • Sebagai pengembangan daritime sharing system. Menghubungkan beberapa system komputer independen yang masing-masing mengolah data sendiri dan dihubungkan dengan network telekomunikasi. • DDP = suatu system komputer inteaktif yang terpencar secara geografi dan dihubungkan dengan jalur telekomunikasi dan masing-masing komputer mampu mengolah data secara independen dan berhubungan dengan komputer yang lainnya dalam suatu system. Company Logo

21. NETWORK • Adalah jaringan dari system komunikasi data yang melibatkan sebuah atau lebih system komputer yang dihubungkan dengan jalur transmisi alat komunikasi membentuk suatu sistem. • Network merupakan cara yang sangat berguna untuk mengintegrasikan system informasi dan menyalurkan arus informasi dari suatu area ke area lainnya. • Network merupakan ko0nsep jaringan kerja system komunikasi data. • Protocol : Software Comunication khusus yang membentuk suatu system network. Company Logo

22. KOMPONEN NETWORK NODE • Adalah titik yang dapat menerima input data ke dalam network atau menghasilkan output informasi atau kedua-duanya. Node berupa : printer, alat cetal lainnya, PC, Micro/Mainframe computer, modem atau multiplexer. LINK • Adalah channel atau jalur transmisi atau carrier untuk arus informasi atau data diantara node. • Link berupa : kabel, Microwave system, laser system, atau satellite system. • External network (long distance network) : network yang masing-masing node-nya terletak dilokasi yang berjauhan (remote location) satu sama lain dengan menggunakan link berupa jalur transmisi jarak jauh. • LAN (local area network) : network yang masing-masing node terpisah dalam jarak local dan menggunakan link berupa jalur transmisi kabel. Company Logo

23. BENTUK EXTERNAL NETWORK 1. Star Network Company Logo

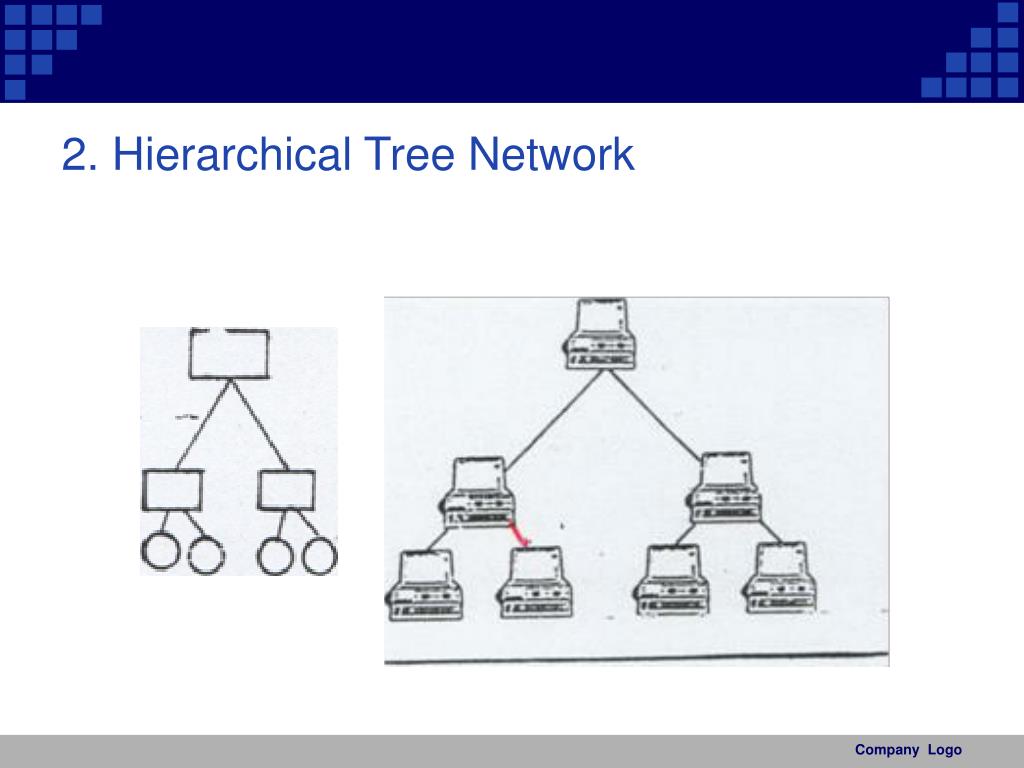

24. 2. Hierarchical Tree Network Company Logo

25. 3. Loop Network Company Logo

26. 4. Bus Network Company Logo

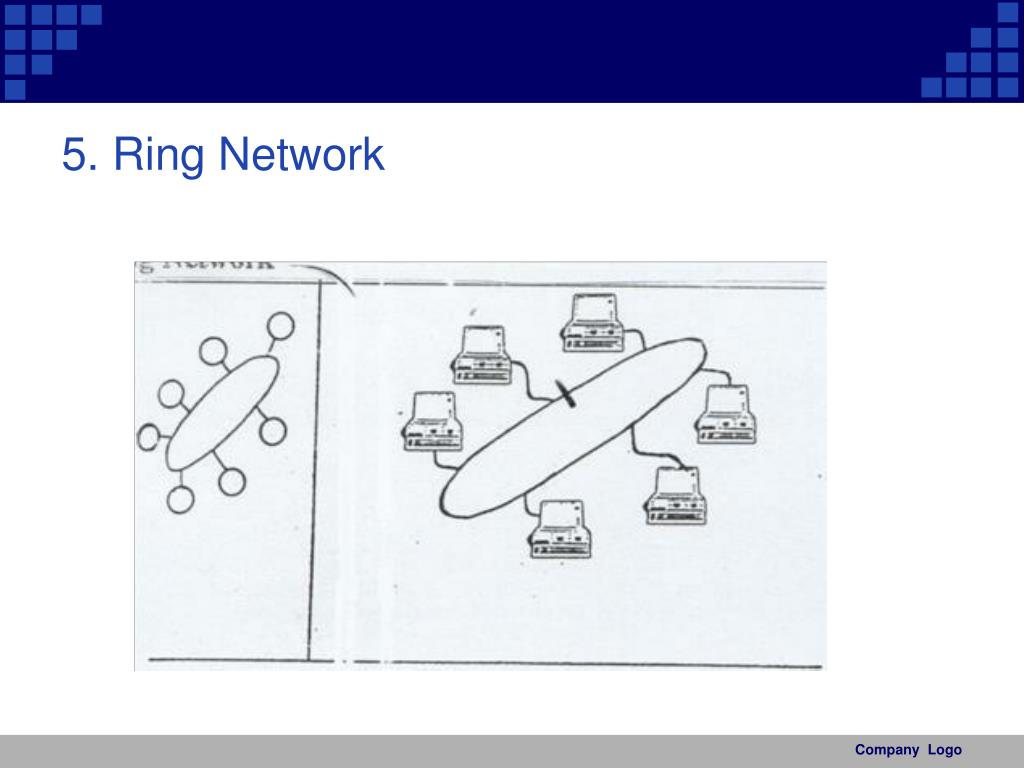

27. 5. Ring Network Company Logo

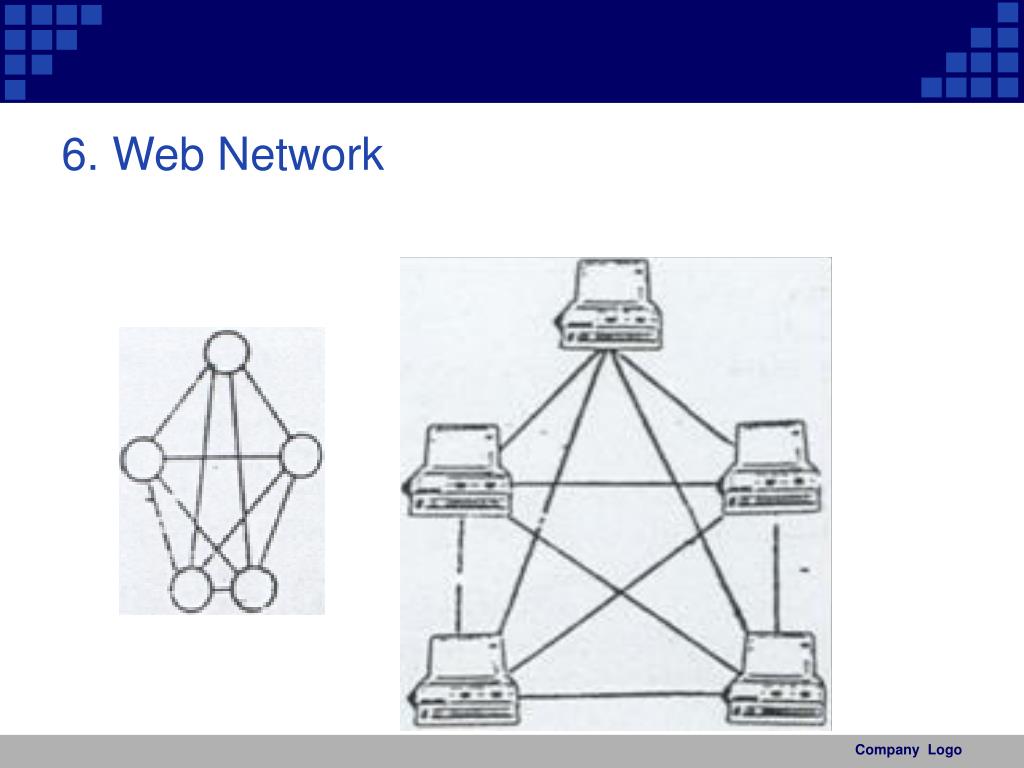

28. 6. Web Network Company Logo

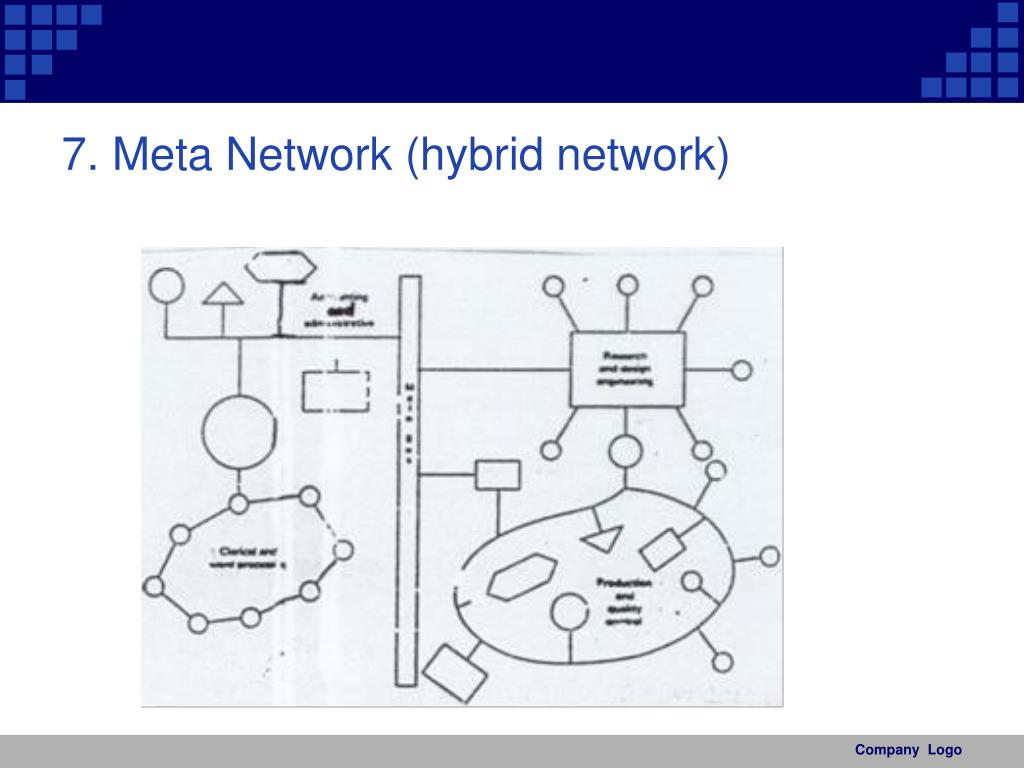

29. 7. Meta Network (hybrid network) Company Logo

30. LAN (Lokal Area Network), INTRANET, WAN (Wide Area Netwrok) Company Logo

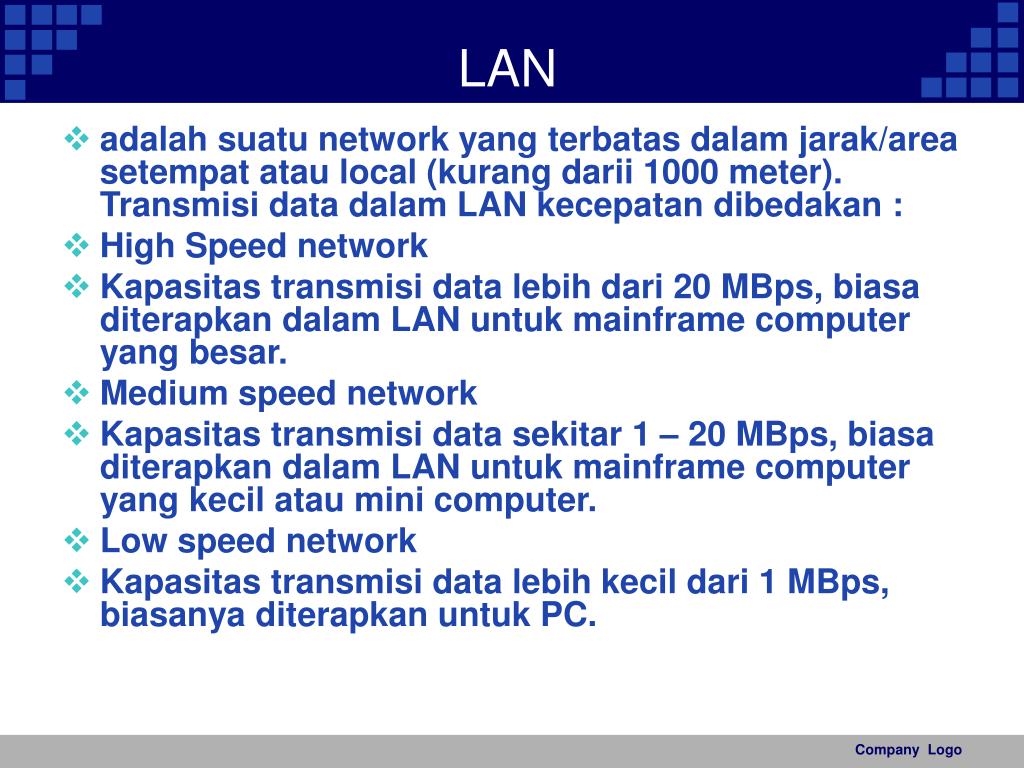

31. LAN • adalah suatu network yang terbatas dalam jarak/area setempat atau local (kurang darii 1000 meter). Transmisi data dalam LAN kecepatan dibedakan : • High Speed network • Kapasitas transmisi data lebih dari 20 MBps, biasa diterapkan dalam LAN untuk mainframe computer yang besar. • Medium speed network • Kapasitas transmisi data sekitar 1 – 20 MBps, biasa diterapkan dalam LAN untuk mainframe computer yang kecil atau mini computer. • Low speed network • Kapasitas transmisi data lebih kecil dari 1 MBps, biasanya diterapkan untuk PC. Company Logo

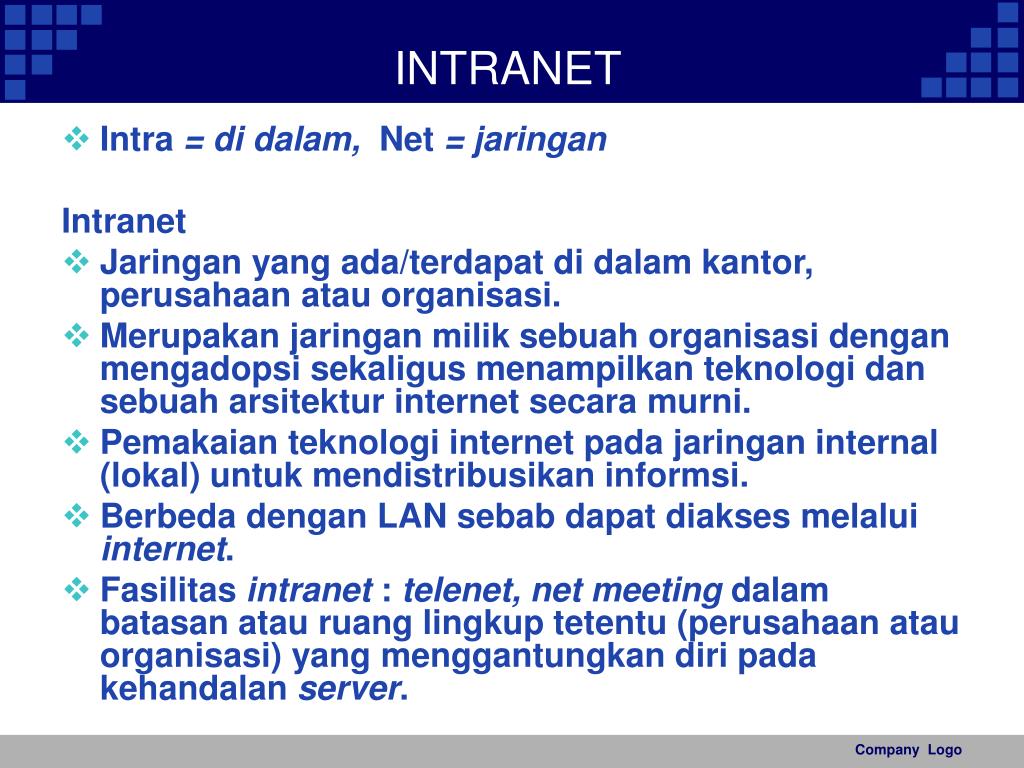

32. INTRANET • Intra = di dalam, Net = jaringan Intranet • Jaringan yang ada/terdapat di dalam kantor, perusahaan atau organisasi. • Merupakan jaringan milik sebuah organisasi dengan mengadopsi sekaligus menampilkan teknologi dan sebuah arsitektur internet secara murni. • Pemakaian teknologi internet pada jaringan internal (lokal) untuk mendistribusikan informsi. • Berbeda dengan LAN sebab dapat diakses melalui internet. • Fasilitas intranet : telenet, net meeting dalam batasan atau ruang lingkup tetentu (perusahaan atau organisasi) yang menggantungkan diri pada kehandalan server. Company Logo

33. Wide Area Network (WAN) • Digunakan untuk mengintegrasikan komputer yang berjumlah besar yang tercakup dalam area yang luas (wide), biasanya dalam perusahaan atau organisasi yang mempunyai beberapa cabang di beberapa kota atau beberapa propinsi atau beberapa negara, dimana tiap komputer dari tiap cabangnya saling terhubung dengan suatu Gateway (pintu gerbang atau alat yang digunakan untuk menghubungkan jaringan yang tidak serupa) agar informasi dapat diteruskan dari yang satu ke yang lain. • Jaringan antar lembaga dan perusahaan dalam suatu aderah geografis : kota, kabupaten dan lain-lain. • Dua atau lebih LAN dalam lokasi geografis yang berbeda terhubung dengan remote link. Company Logo
