Presentation Transcript


2 2

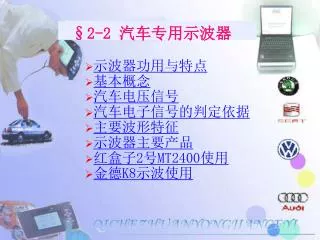

§2-2 汽车专用示波器

  • 示波器功用与特点

  • 基本概念

  • 汽车电压信号

  • 汽车电子信号的判定依据

  • 主要波形特征

  • 示波器主要产品

  • 红盒子2号MT2400使用

  • 金德K8示波使用


2 2

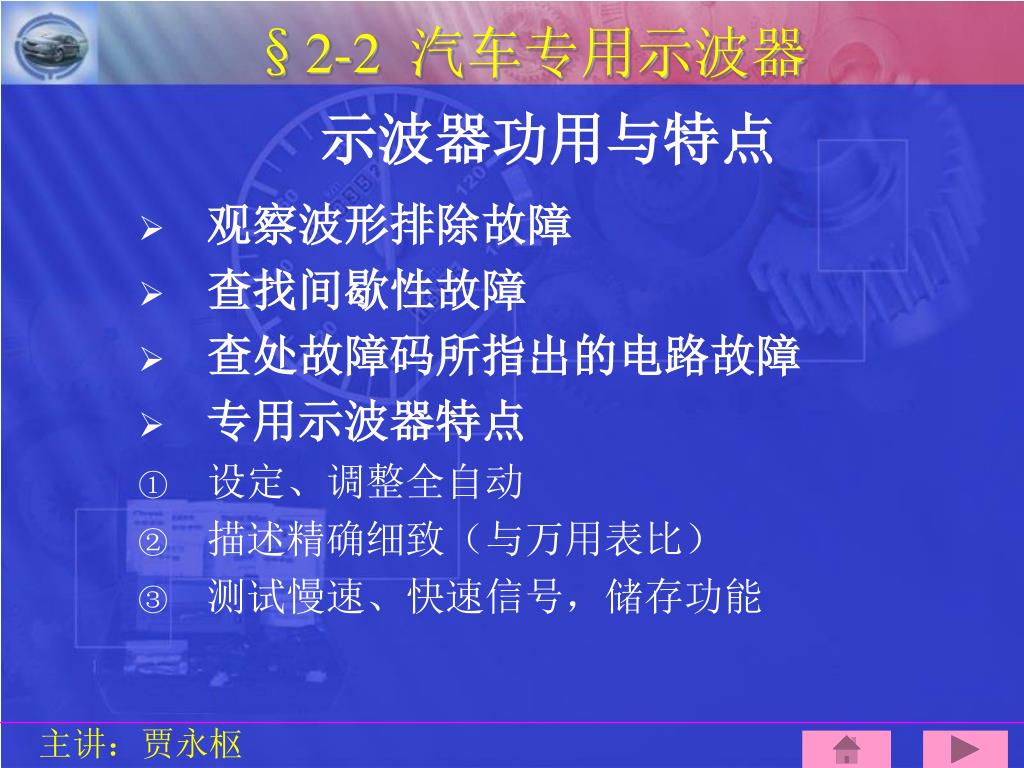

示波器功用与特点

观察波形排除故障

查找间歇性故障

查处故障码所指出的电路故障

专用示波器特点

设定、调整全自动

描述精确细致(与万用表比)

测试慢速、快速信号,储存功能


2 2

基本概念

  • 搭铁线路:0.3-0.5V

  • 电平值:VOLT/DIV

  • 频率:TIME/DIV

  • 峰-峰值:最高与最低点的差值

  • 脉冲宽度:脉冲宽度就是电磁阀激励的时间,通常以毫秒作单位(大部分执行器为搭铁控制即低电位;有些日本AT的换档电磁阀为电源控制,具体查电路图或手册)

  • 百分比(占空比):是指电磁阀工作的百分比,脉冲宽度/周期


2 2

搭铁控制:占空比=15/20

电源控制:占空比=5/20


2 2

汽车电压信号

  • DC直流信号:温度、map、maf、tps

  • AC交流信号:ckp、cmp、vss、kns

  • 数字阶梯信号:直流电压的突变、开关或继电器断的开关动作。喷油嘴、点火线圈

  • 线性状态变化:线性状态变化是由模拟传感器产生的。TPS、温度

  • 脉冲链:几个连续不断的周期信号

  • 频率调制信号:数字式可变频率信号。数字式空气流量计、光电式和霍尔式的传感器。


2 2

汽车电子信号的判定依据

电子信号的五种基本特征:

  • 幅值

  • 频率

  • 形状

  • 脉冲宽度

  • 陈列


2 2

  • 幅值:某一点的电压

  • 频率


2 2

  • 形状

  • 脉冲宽度


2 2

  • 陈列:重复的周期


2 2

主要波形特征

1、磁感应式速度传感器

  • 速度、曲轴与凸轮位置

  • 磁脉冲式,电磁感应

  • 交流信号


2 2

2、霍尔效应开关式(光电式传感器)

  • 速度传感器

  • 频率信号(数字):0、5/8/9/12v


2 2

  • 3、氧传感器

  • 交流信号,8次/10秒,0.1-0.9V


2 2

  • 4、位置传感器

  • TPS、MAP、EGR位置阀、MAF

  • 线性模拟信号:0-5V,连续变化


2 2

  • 5、温度传感器

  • 进气、水温

  • 线性模拟信号:0-5V,连续变化


2 2

  • 6、爆震传感器

  • 振幅、频率都变化的交流信号


2 2

7、电磁阀

  • 搭铁控制

  • 峰值电压:20-40


2 2

8、喷油嘴波形

  • 传统型

    峰值电压:<80


2 2

9、喷油嘴波形

  • 电流控制型


2 2

  • 电流控制型


2 2

  • 脉冲宽度调制型


2 2

10、次级点火波形

  • 闭合、点火及开路(中间)部分

  • 闭合:触点闭合,三极管打开

  • 点火:三极管关闭

  • 中间:剩余能量消耗


2 2

示波器主要产品

  • 专用示波器

  • 汽车解码器的专用示波功能

  • 发动机分析仪的专用示波功能


2 2

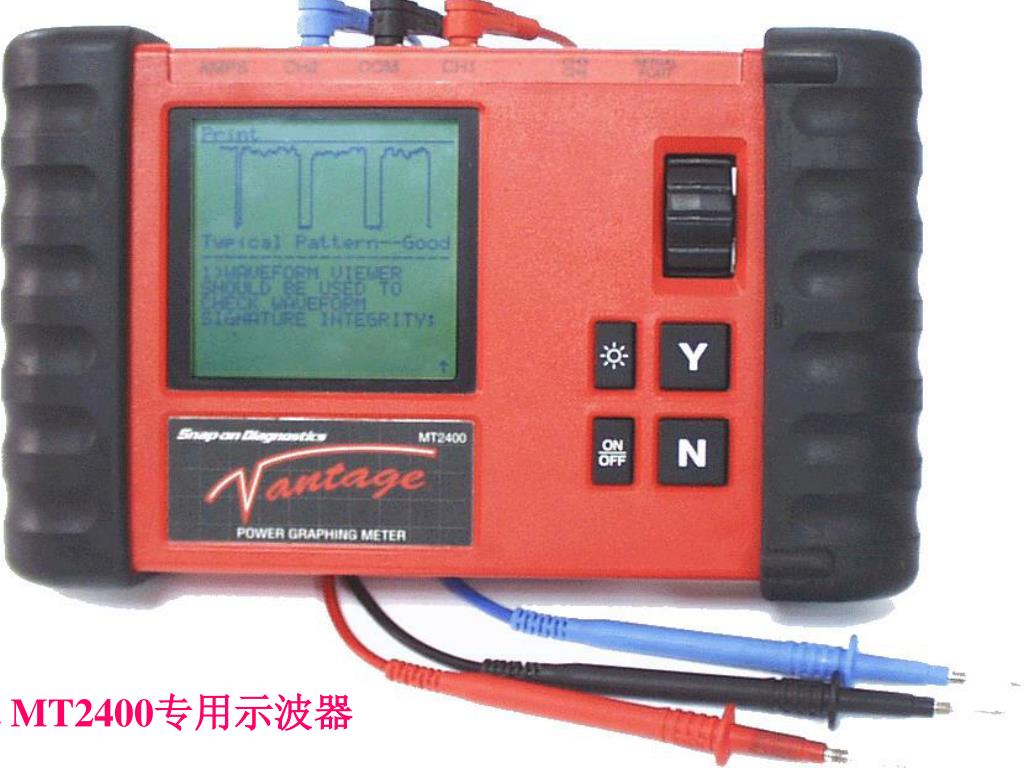

MT2400专用示波器


Fluke 98

FLUKE 98专用示波器


2 2

MT3500发动机分析仪的专用示波功能


2 2

K8解码器的专用示波功能


2 mt2400

红盒子2号MT2400使用

(一)仪器介绍

波形显示、数字万用表和诊断数据库三合一的综合检测分析仪。

  • 注意事项:不能加载250V以上的交直流信号

  • 按钮说明:

  • 测试连线与测试范围

  • 诊断数据资料库:

  • 一般元件工作原理,

  • 技术参数(常见故障及快速检查),

  • 接头位置和线束说明进行对比

  • 正常波形扩展数据库,以做波形对比


2 2

(二)生产厂家、车型及系统选择

(三)主菜单选择

  • 元件测试:传感器、执行元件(原理、技术说明、接头说明、测试过程)

  • 万用表:单独使用

  • 波形分析:分析说明

  • 操作者信息:帮助信息

  • 使用特点:仪器特点介绍

  • 用户设定:仪器设定


2 2

金德K8示波使用
