  1. 板壳力学 Mechanics of Plate and Shell

  2. 二十一章 回转壳 §21-1 中面几何性质

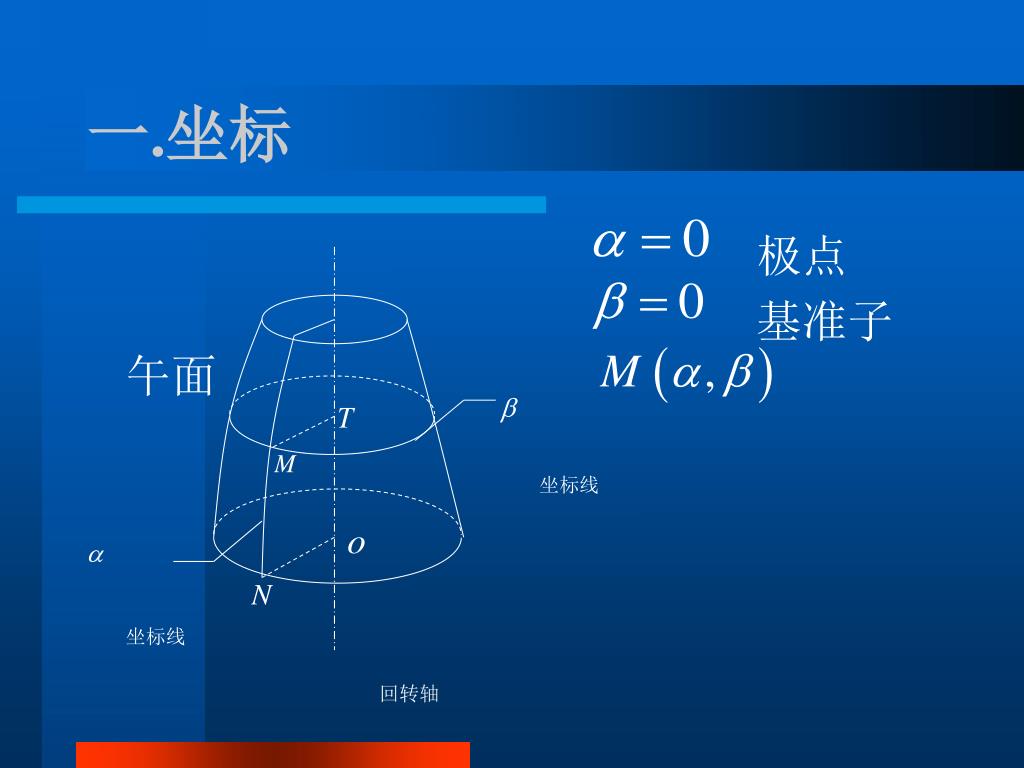

  3. 一.坐标 极点 基准子午面 坐标线 坐标线 回转轴

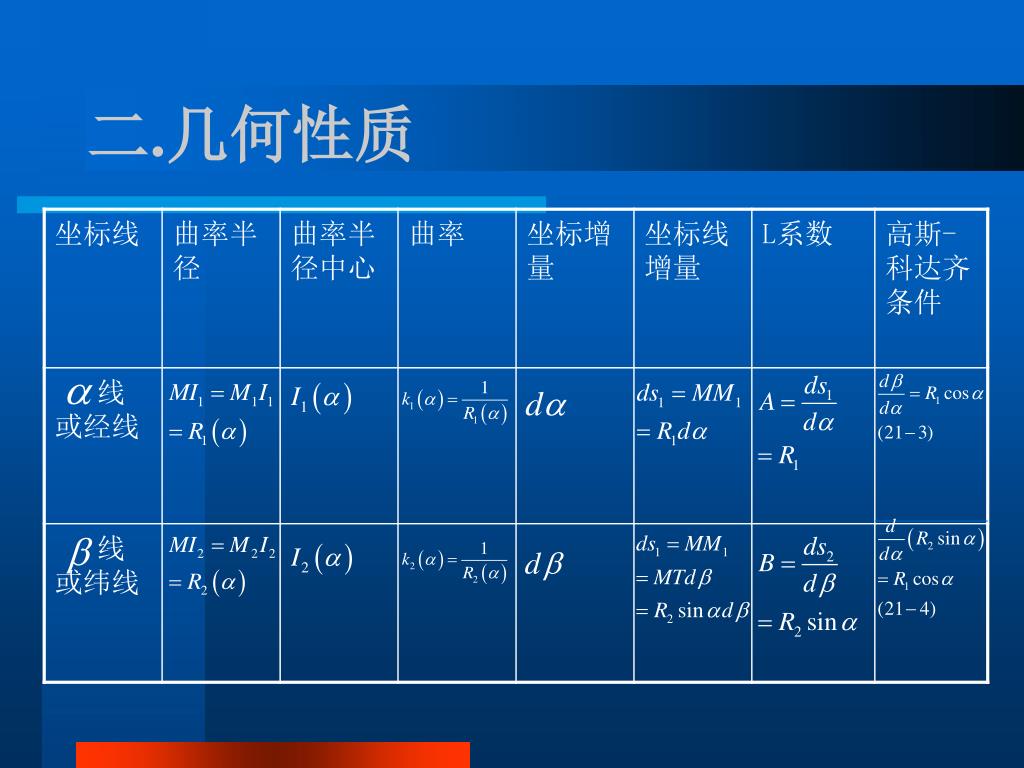

  4. 二.几何性质

  5. §21-2 回转壳的无矩理论

  6. 一.基本方程

  7. 二.求解 首先研讨平衡方程(21-5)的解答路径： 1.由(21-5)之三式解出 2. 代入(21-5)前二式 3.引入内力函数U,V

  8. 引入U,V的目的是为了消元, 求 将所设 代入(21-7) 令(21-7)的第一式含U项系数为零得 令(21-7)的第二式含V项系数为零得 4.(21-8)代入(21-7)得(21-9),(21-10)；

  9. 5.(21-9)对 求导 除以公共因子，消去内力 (21-10)对 求导 函数V得(21-11) 6.(21-11)的右端荷载项写为(21-12) 消元END 回代求解如P298所述

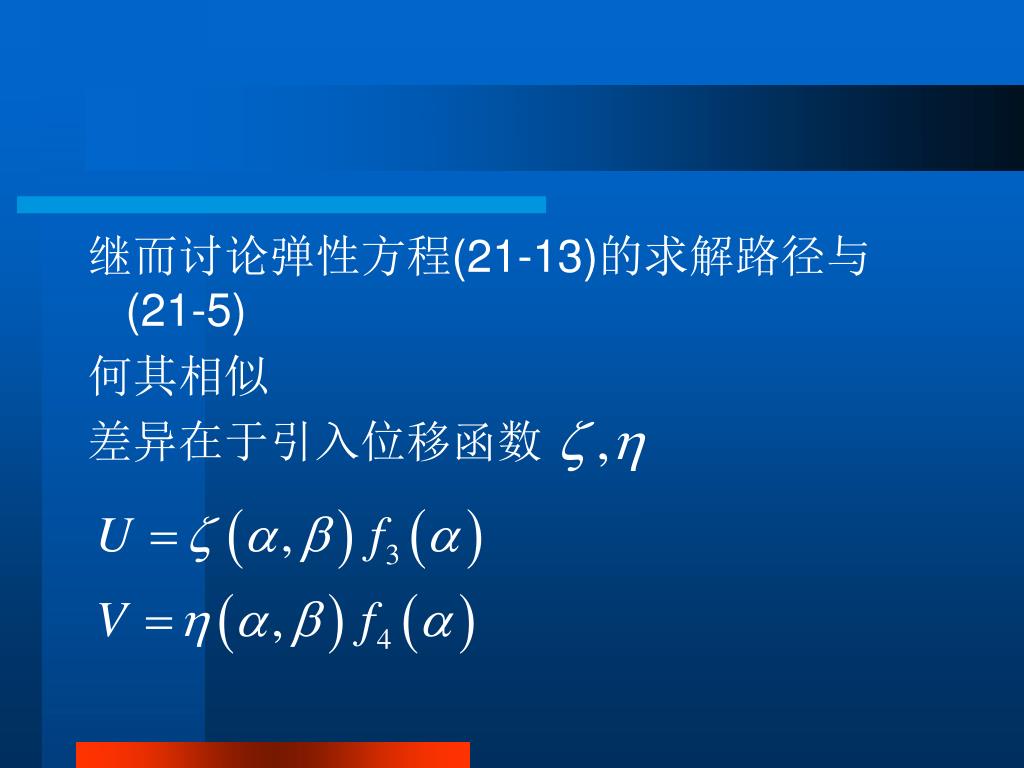

  10. 继而讨论弹性方程(21-13)的求解路径与(21-5) 何其相似 差异在于引入位移函数

  11. §21-3 轴对称无矩计算

  12. 几何、约束、载荷、材料均关于回转轴对称 导致 内力函数 位移函数

  13. §21-4 容器回转壳无矩计算

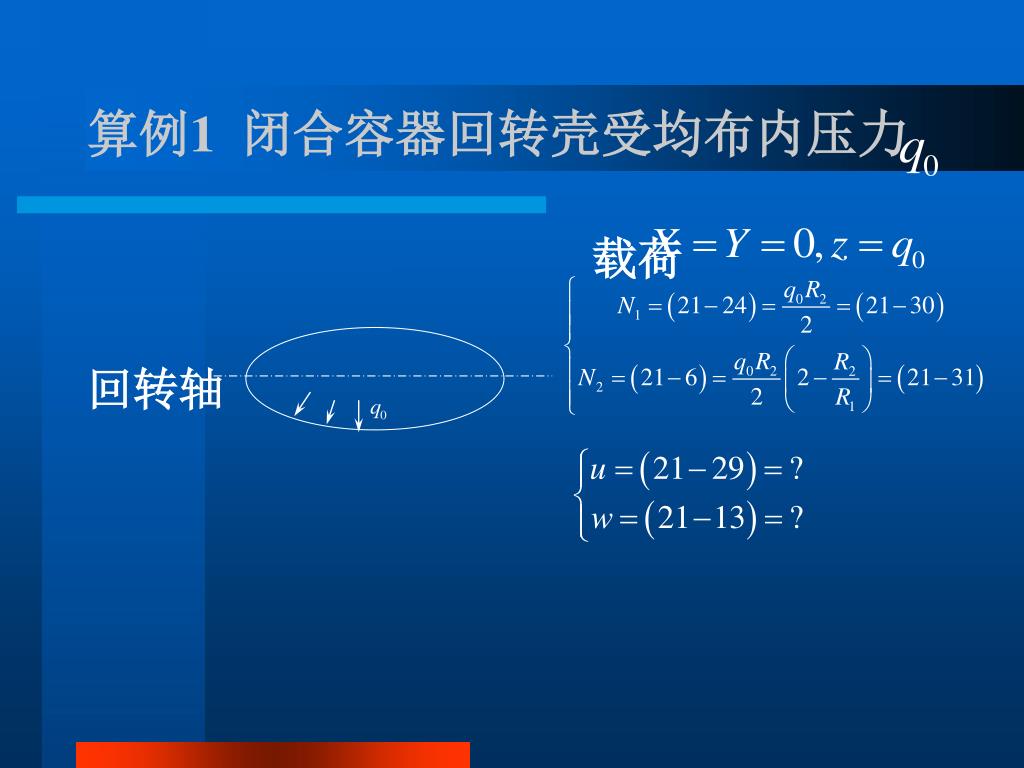

  14. 算例1 闭合容器回转壳受均布内压力 载荷 回转轴

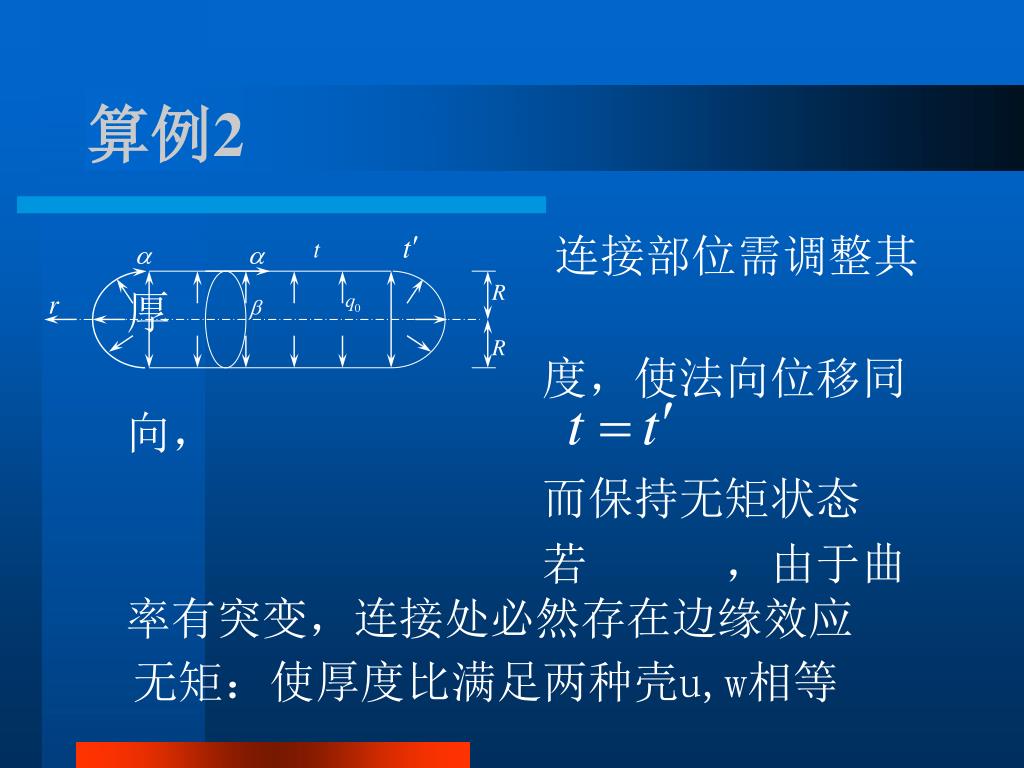

  15. 算例2 连接部位需调整其厚 度，使法向位移同向， 而保持无矩状态 若 ，由于曲率有突变，连接处必然存在边缘效应 无矩：使厚度比满足两种壳u,w相等

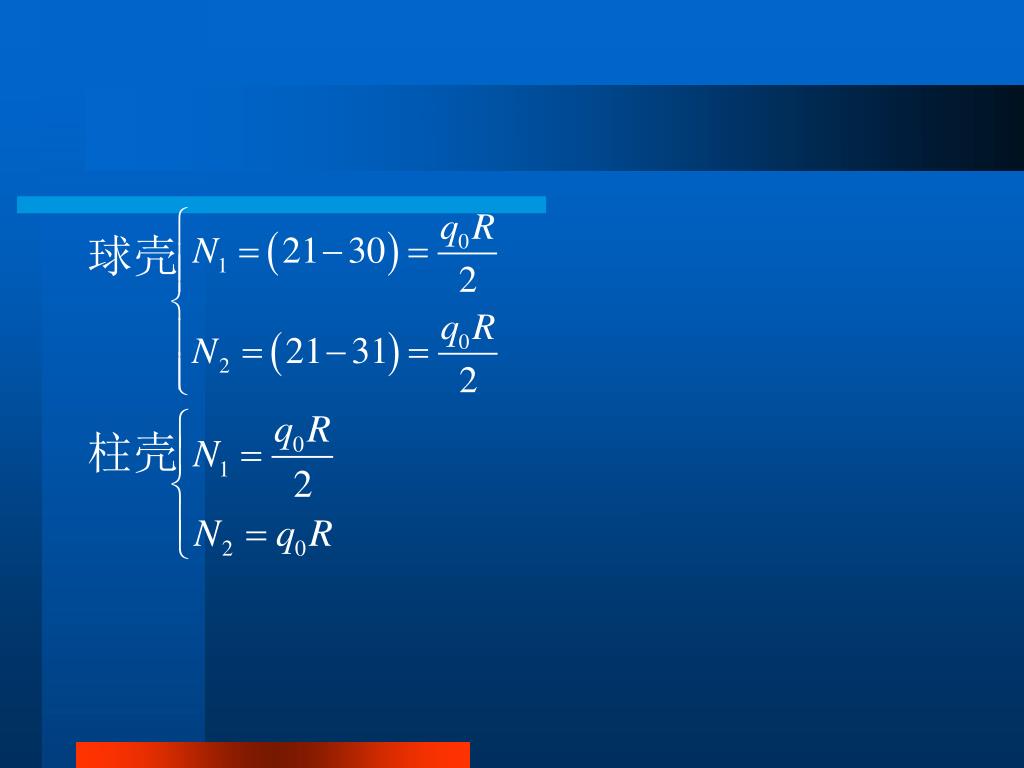

  16. 球壳 柱壳

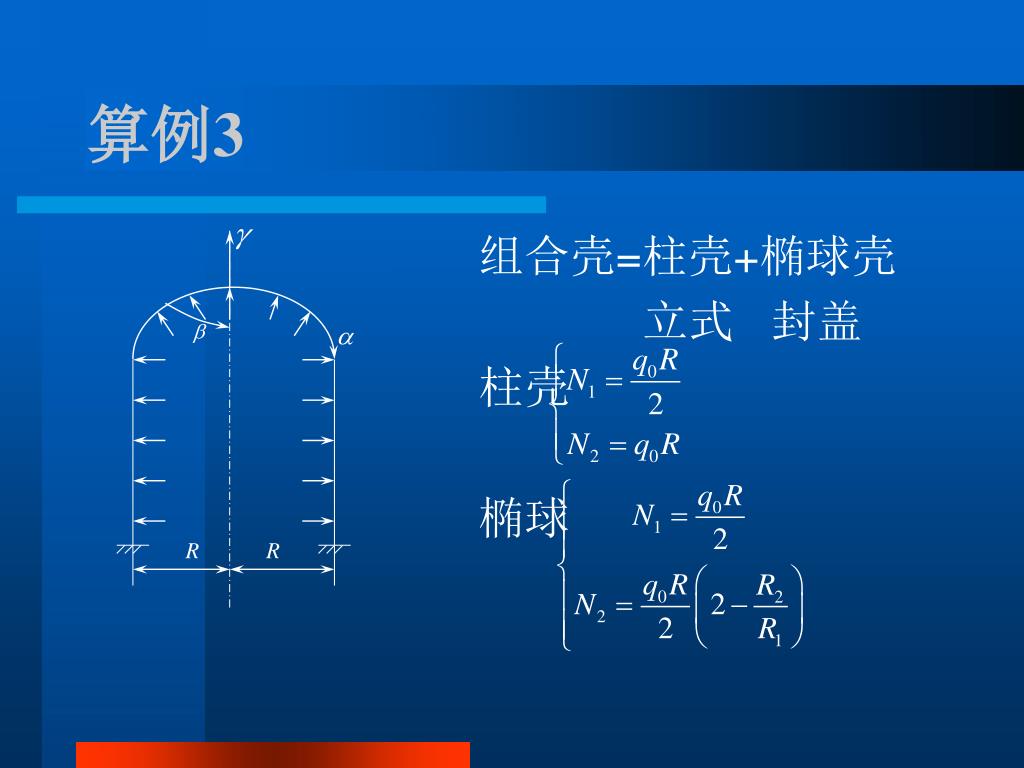

  17. 算例3 组合壳=柱壳+椭球壳 立式 封盖 柱壳 椭球

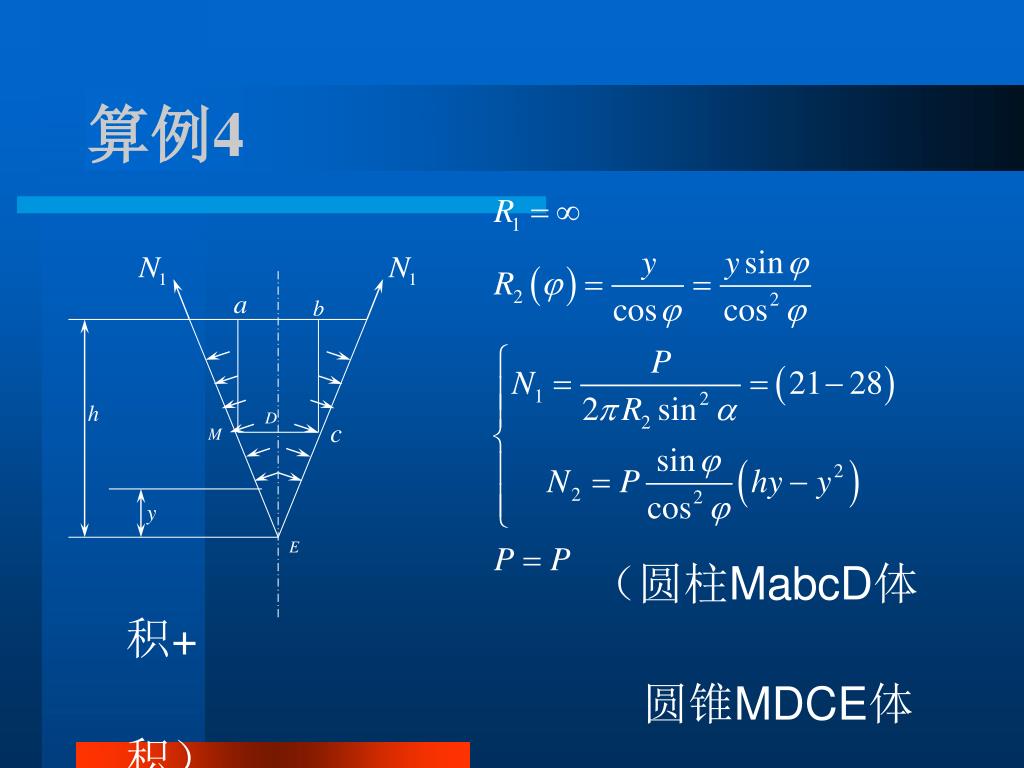

  18. 算例4 （圆柱MabcD体积+ 圆锥MDCE体积）

  19. §21-5顶盖回转壳无矩计算

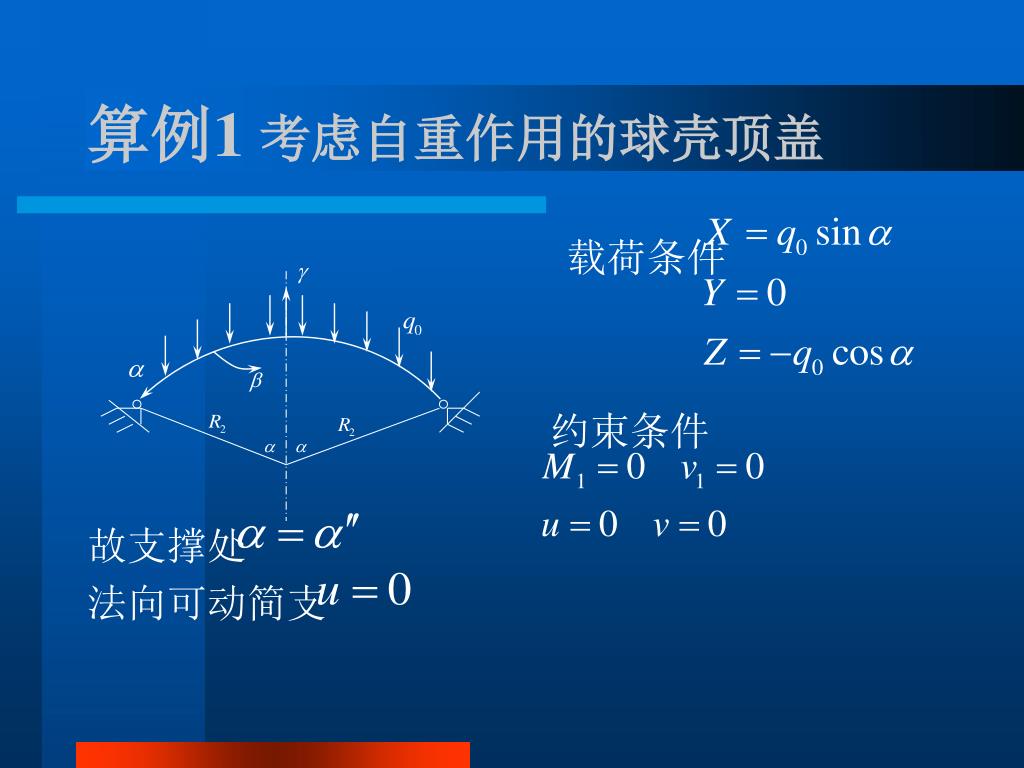

  20. 算例1 考虑自重作用的球壳顶盖 载荷条件 约束条件 故支撑处 法向可动简支

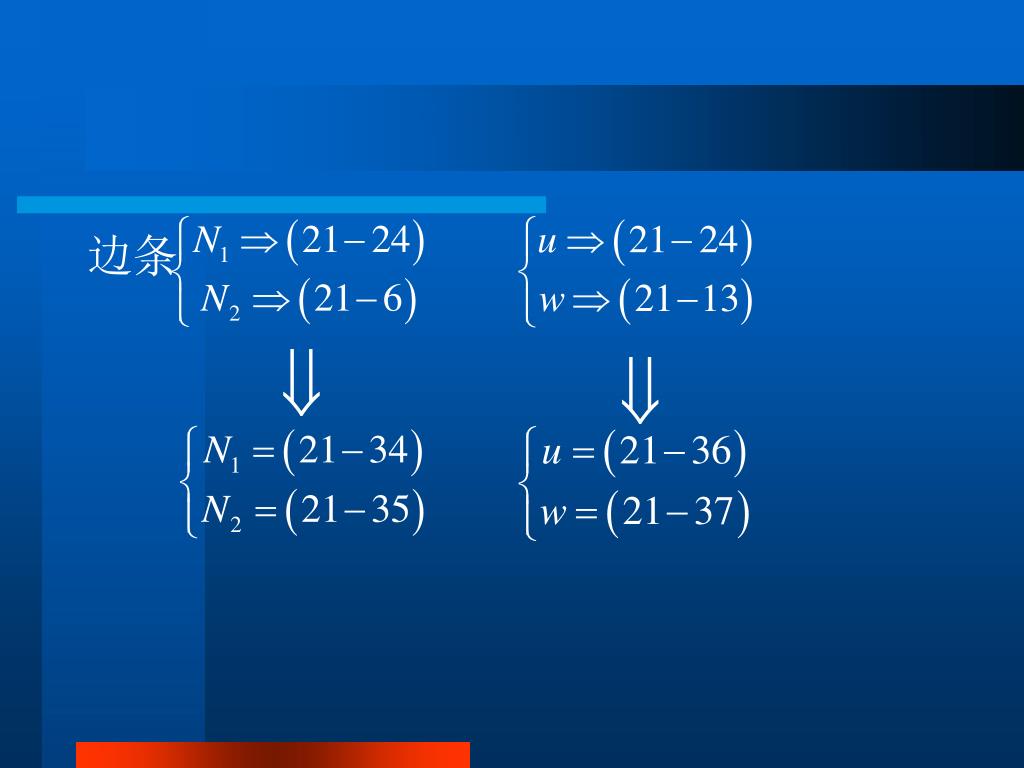

  21. 边条

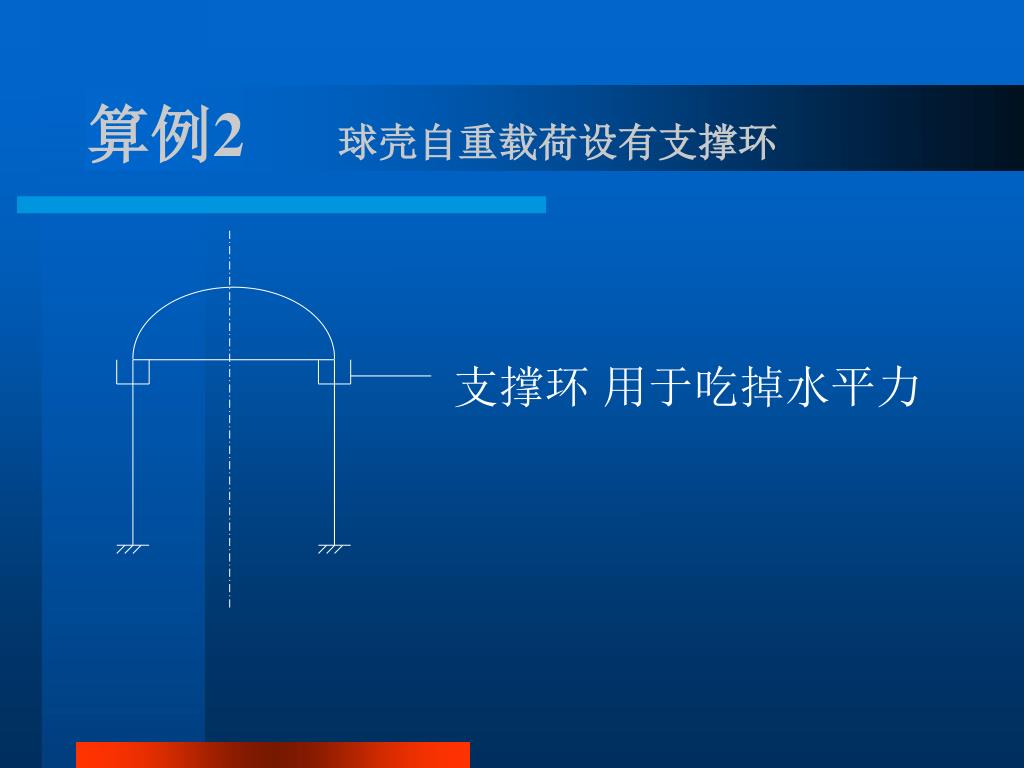

  22. 算例2 球壳自重载荷设有支撑环 支撑环 用于吃掉水平力

  23. 垂直平衡 水平平衡 球形顶盖在工程中必须设计支撑环或拉筋
