4. NPSHA 와 NPSHR 과의 관계 PowerPoint PPT Presentation


  • 231 Views
  • Uploaded on
  • Presentation posted in: General

NPSHA ≥ NPSHR + 2 ft (0.6 Meter), 보통 0.3 Meter 미만이면 NPSH Test 실시 NPSHA > 1.3 X NPSHR NPSHR 은 Service Liquid 에 따라 변함. 4. NPSHA 와 NPSHR 과의 관계. 2 page 그림참조. 3 page 그림참조. 4 page 그림참조. Pump 흡입측 압력분포 (NPSH re vs NPSHav). Impeller 입구에서 일시적 압력강하 = NPSH re( 수두 ). 속도수두. Vs²/2g.

Download Presentation

4. NPSHA 와 NPSHR 과의 관계

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


4 npsha npshr

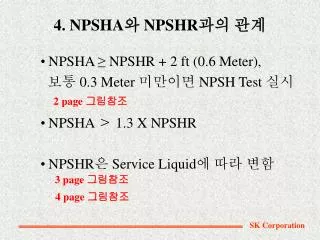

NPSHA ≥ NPSHR + 2 ft (0.6 Meter),

보통 0.3 Meter 미만이면 NPSH Test 실시

NPSHA > 1.3 X NPSHR

NPSHR은 Service Liquid에 따라 변함

4. NPSHA와 NPSHR과의 관계

2 page 그림참조

3 page 그림참조

4 page 그림참조

SK Corporation


4 npsha npshr

Pump 흡입측 압력분포(NPSH re vs NPSHav)

Impeller 입구에서 일시적 압력강하 = NPSH re(수두)

속도수두

Vs²/2g

임펠라

펌프입구

임펠라 출구

NPSHav

NPSHre

NPSHav - NPSHre > 2 ft

NPSH 여유 > 2 ft

위치수두 =Pv/γ

절대압력 0

SK Corporation


4 npsha npshr

1-1) NPSHre vs Speed (RPM)

Speed(RPM)=3550

(회전속도 높을 때)

NPSHre

Speed(RPM)=1750

(회전속도 낮을 때)

0

유량 (gpm)

SK Corporation


4 npsha npshr

1-1) NPSHre vs Oil water service vs (RPM)

회전속도=1750 rpm

회전속도=3550 rpm

SK Corporation


4 npsha npshr

1)Vapour Pressure가 높은 Liquid일수록 NPSHre 감소(Reduction)량이 큼.

2)그러나 NPSHre선정은 수치상 가장 안전한 (즉 NPSH Reduction이 적은) Water Sevice Base로 요구함. 같은 조건에서는 Water Based NPSHr > Hydrocarbon Based NPSH 인 관계가 성립한다.

3)NPSHr은 용량이 증가할수록 증가하므로 NPSHa에 허용하는 범위 내에서 운전해야 함.

4)Double Suction Pump NPSH < Single Suction Pump NPSH

6 쪽 보기

7 쪽보기

8쪽 보기

9쪽 보기

SK Corporation


4 npsha npshr

2.0 ft

0.5 ft

SK Corporation


Pump cavitation

Pump성능과 Cavitation과의 관계

NPSH av

NPSH re

불안정운전영역

H - Q 성능 곡선

압력, 유량 급 강하

안정운전영역

효율 급 강하

효율

불안정운전영역

안정운전영역

SK Corporation


4 npsha npshr

1-3) 유량(Q) vs NPSH (single, double suction)

Single suction

Double suction

RPM=5000

RPM=5000

RPM=3550

RPM=3550

NPSH

RPM=1750

RPM=1750

Speed(RPM)=1750

0

유량 (gpm)

SK Corporation


4 npsha npshr

1-3) 유량(Q) vs NPSH (single, double suction)

Single suction

Double suction

NPSHre ft

NPSHre ft

유량(gpm)

SK Corporation

유량(gpm)
