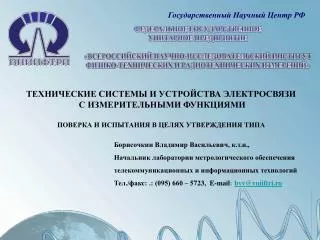

1. Государственный Научный Центр РФ Технические системы и устройства ЭЛЕКТРОСВЯЗИ с измерительными функциями Поверка и испытания в целях утверждения типа Борисочкин Владимир Васильевич, к.т.н., Начальник лаборатории метрологического обеспечения телекоммуникационных и информационных технологий Тел./факс: .: (095) 660 – 5723, E-mail: bvv@vniiftri.ru

2. Технические системы и устройства ЭЛЕКТРОСВЯЗИ с измерительными функциями 1.Нормативно-правовое обеспечение. 1.1. Закон РФ «Об обеспечении единства измерений» 102-РФ от 26.06.08 Гл. 1, статья 1. р. 3. Сфера государственного регулирования обеспечения единства измерений распространяется на измерения, проводимые при: 9) … учете объемов оказанных услугэлектросвязи операторами связи;гл. 1, ст. 1, р. 1, п. 2 и р.3, п. 9 ТСУИФ входят в сферу государственного регулирования обеспечения единства измерений Статья 10.Технические системы и устройства с измерительными функциями. Обязательные требования к техническим системам и устройствам с измерительными функциями, а также формы оценки их соответствия установленным требованиям, устанавливаются законодательством Российской Федерации о техническом регулировании. Но до настоящего времени нет технических регламентов, устанавливающих обязательные метрологические требования к ТСУИФ. Приказ Минкомсвязи №184: Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации 2. Измерения, выполняемые при оказании услуг электросвязи в части учета объема оказанных услуг: измерение разности (расхождения) шкал времени в сетях операторов связи относительно шкалы координированного времени Российской Федерации UTC (SU) (московского времени); измерение продолжительности соединения (сеанса связи); измерение объема переданной (принятой) информации (данных).

3. Технические системы и устройства ЭЛЕКТРОСВЯЗИ с измерительными функциями Нормативные документы. 1.1 Приказ Госкомсвязи РФ №85 06.05.98 «О порядке метрологического обеспечения АПУС». 1.2 РД 45.007-97 «Системы повременного учета телефонных соединений. Метрологическое обеспечение. Основные положения». 1.3 РД 45.008-97 «Программа и методика испытаний типовые для целей утверждения типа аппаратуры повременного учета телефонных соединений местных телефонных связей». 1.4. Постановления Правительства РФ от 25.05.05 г. № 328 и №310. 1.5 Утвержденные методики поверки АПУС, СИДС для каждого типа СИ. 1.6 Методика поверки тарификаторов таксофонов МИ 2994-2014. 1.7 ПР 50.2.104-09  ГСИ. Порядок проведения испытаний стандартных образцов или средств измерений в целях утверждения типа 1.8 ПР 50.2.105-09 ГСИ. Порядок утверждения типа стандартных образцов или типа средств измерений.  1.9 ПР 50.2.106-09 ГСИ. Порядок выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками.. 1.10МИ 3290-2010 Рекомендация по подготовке, оформлению и рассмотрению материалов испытаний средств измерений в целях утверждения типа. 1.11 МИ 3286-2010 Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа. 1.12 Р 50.2.077-2011 ГСИ. Испытания средств измерений в целях утверждения типа. Проверка обеспечения защиты программного обеспечения 1.13 Документы Минкомсвязи России, устанавливающие пределы допускаемой погрешности измерения длительности соединений (+/- 1 с), пределы допускаемой погрешности синхронизации шкалы таймера СИДС относительно UTC (SU) - (+/- 0,3 с). 1.14 Приказ Федерального агентства по техническому регулированию и метрологии: - от 03 мая 2011 г. № 62-ст «Об утверждении рекомендаций по метрологии»; - от 17 июня 2011 г. №2938 «О реализации приказа от 03 мая 2011 г. № 62-ст» 2. Аппаратно-программное обеспечение. 2.1 СИ «Призма», «Призма-8 (16, 32)», ЗАО «ЭКРАН» (ЛОНИИС), С. Петербург (АПУС, СИДС); 2.2 СИ «Комета»,«Комета-8», ЗАО «ЭКРАН» (ЛОНИИС) (Тарификаторы таксофонов); 2.3 СИ «Корунд» ООО «Р энд Д», Москва; (АПУС, СПУС, СИДС, коммутаторы СПС, тарификаторы радиотаксофонов); 2.4 СИ « Маска» ЗАО Компания «ИТНТ», Москва (коммутаторы СПС); 2.5 СИ «Вектор-СИДС» ООО «КИА», Москва. (АПУС, СПУС, СИДС, коммутаторы СПС, тарификаторы радиотаксофонов);.«Вектор-СИДС-2012» 2.6 СИ «Амулет» ЗАО «ЭКРАН» (ФГУП ЛОНИИС), С. Петербург (СИ кол-ва информации); 2.7 СИ «Вектор-ИКИ» ООО «Трилайн», Москва, (СИ количества информации) Испытания;

4. ОСОБЕННОСТИ • поверки и испытаний в целях утверждения типа ТСУИФ • Функция измерений и учета трафика в ТСУИФ, как правило, не является отдельной, выделенной частью программного обеспечения (ПО). • Конструктивное исполнение и правила эксплуатации ТСУИФ не позволяют выполнить указанные правила и рекомендации в полном объеме. • Для функциональной части ТСУИФ не существуют и не имеет смысла приводить в документах по поверке/испытаниям технические характеристики (масса, габариты…). • ТСУИФ электросвязи – это, как правило, стационарные сооружения, не допускающие их перемещения. Есть два варианта проведения испытаний и поверки ТСУИФ: • а) с выездом испытателя/поверителя с соответствующим эталонным оборудованием по месту установки и эксплуатации ТСУИФ; • б) дистанционно, с использованием каналов электросвязи. • 4.Стандартный алгоритм проведения измерений при поверке/испытаниях СИДС • практически одинаков и содержит несколько этапов, объём которых существенно • различен для указанных вариантов а) и б). • ПРОБЛЕМЫ И ЗАДАЧИ. • Поверка СИДС. • Несовершенство существующих методик поверки (МП) СИДС. • В 98% МП СИДС рекомендовано СИ «Призма». Дискретность формирования длительности -1 с. Соединение «Призмы» с СИДС – по 8 аналоговым абонентским линиям, либо непосредственно с коммутационным оборудованием, либо через УПАТС, либо через промежуточную аналоговую АТС. Число соединений более 300. • Отсутствует возможность проверки выполнения Постановлений Правительства РФ от 25.05.05 г. № 328 и №310 о запрете тарификации соединений длительностью короче 3 с для СПС и короче 6 с для сетей стационарного оборудования. (HW). • Отсутствует возможность проверки принятых оператором правил округления результатов измерения (практически все - в большую сторону до единиц секунд). • Дистанционно провести поверку затруднительно. • Поверка СИДС АТС малой емкости (сельские, УПАТС..) – долго (нет 8 АЛ), дорого. • Результаты измерений для коммутаторов СПС, IN-платформ не соответствуют действительным (исследовано для МТС, Би-Лайн, Мегафон). • Нет проверки положения шкалы времени сервера относительно UTC(SU). • Результаты анализа и экспертизы – 99% отрицательных результатов - не метрология, а технические неисправности оборудования. (нужна ли 100% достоверность?) • Программное обеспечение – поставляется открытое. Проверить версию практически нельзя. Теряется смысл проведения поверки. Нужен иной подход – периодический дистанционный контроль характеристик коммутационного оборудования .

6. Специфика поверки тарификаторов таксофонов и радиотаксофонов. Об особенностях измерения количества передаваемой информации – доложит Шорин Владимир Николаевич. Стоимость дистанционного проведения измерения характеристик ТСУИФ с использова-ниембеспроводных каналов связи многократно ниже стоимости «контактных» измерений, ибо затраты на трафик в десятки раз меньше затрат на командировки, особенно для удалённых ТСУИФ. Но существующие нормативные документы содержат требование обязательной проверки защиты программного обеспечения (ПО) ТСУИФ, практически исключающие возможность проведения дистанционных измерений при проведении испытаний и поверке. Технические системы электросвязи с функциями измерения длительности соединений и количества информации не содержат выделенных элементов ПО, нет выделенных системных и аппаратных средств для осуществления этих функций. Нет собственной версии ПО, нет отдельной документации, интерфейсов пользователя, нет отдельной защиты ПО. Более того, по условиям эксплуатации ПО таких ТСУИФ является открытым. А такое требование, как описание интерфейсов связи ПО для передачи, обработки и хранения данных (в том числе посредством открытых или закрытых сетей связи), описание способов хранения результатов измерений на встроенном, удаленном или съемном носителе, на наш взгляд, неприменимо к ТСУИФ. Рекомендация Р50.2.077-2011 , содержащая требование дополнять техническую документацию текстами программ или их фрагментами при проверке защиты программного обеспечения, противоречит закону о защите интеллектуальной собственности.

7. Технические системы и устройства ЭЛЕКТРОСВЯЗИ с измерительными функциями Краткие выводы: 1 Необходимы разработка и утверждение новых правил проведения поверки и испытаний в целях утверждения типа ТСУИФ электросвязи. Эти правила должны содержать возможности проведения дистанционных измерений параметров, проверки выполнения Постановлений Правительства РФ и Законов РФ, нормативных документов Минкомсвязи РФ, РосстандартаРФ, возможности использования стандартной формы учетных CDR-файлов 2 Средства измерений, используемые при проведении поверки и испытаниях в целях утверждения типа ТСУИФ электросвязи, должны обеспечивать возможность проведения дистанционных измерений (в т.ч. дистанционно) всех параметров ТСУИФ, используемых для учета оказанных услуг операторами современных и перспективных сетей связи, таких, как сети связи третьего поколения 3G, 4G, LTE, IMT-2000 Благодарю за внимание
