Metrolog a

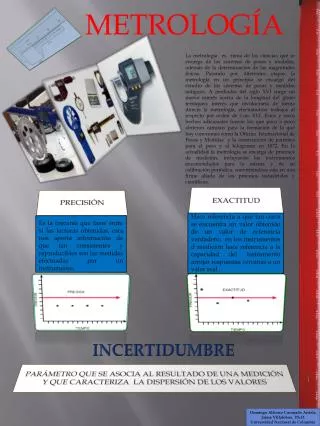

METROLOGÍA

La metrología es rama de las ciencias que se encarga de los sistemas de pesos y medidas, además de la determinación de las magnitudes físicas. Pasando por diferentes etapas la metrología en un principio se encargó del estudio de los sistemas de pesas y medidas antiguos. A mediados del siglo XVI surge un nuevo interés acerca de la longitud del globo terráqueo, interés que involucraría de forma directa la metrología, efectuándose trabajos al respecto por orden de Luis XVI. Estos y otros hechos adicionales fueron los que poco a poco abrieron caminos para la formación de la que hoy conocemos como la Oficina Internacional de Pesos y Medidas y la construcción de patrones para el peso y el kilogramo en 1872. En la actualidad la metrología se encarga de procesos de medición, incluyendo los instrumentos encomendados para la misma y de su calibración periódica. convirtiéndose esta en una firme aliada de los procesos industriales y científicos.

EXACTITUD

PRECISIÓN

Hace referencia a que tan cerca se encuentra un valor obtenido de un valor de referencia verdadero; en los instrumentos d medición hace referencia a la capacidad del instrumento arrojar respuestas cercanas a un valor real .

.

Es la cercanía que tiene entre si las lecturas obtenidas, esta nos aporta información de que tan consistentes y reproducibles son las medidas efectuadas por un instrumento.

INCERTIDUMBRE

PARÁMETRO QUE SE ASOCIA AL RESULTADO DE UNA MEDICIÓN Y QUE CARACTERIZA LA DISPERSIÓN DE LOS VALORES

Domingo Alfonso Coronado ArrietaJaime Villalobos, Ph.D

Universidad Nacional de Colombia


Metrolog a

TRAZABILIDAD

Posibilidad de comparar un instrumento de medición con un patrón a través de un cadenaininterrumpidade comparaciones.

REPETIBILIDAD

Aptitud de un instrumento de medición para arrojar resultados similares al aplicar en varias ocasiones la misma prueba, garantizando que todas las mediciones se realicen bajo los mismos criterios y condiciones de medición

Juan David MonsalveJaime Villalobos, Ph.D

Universidad Nacional de Colombia


Metrolog a

TOLERANCIAS

GEOMETRICA

DIMENSIONAL

Establece un límite superior e inferior, dentro de los cuales tienen que estar las piezas buenas

Se especifica para piezas que han de cumplir funciones importantes, se utiliza para controlar formas individuales

SISTEMÁTICOS

Se repiten constantemente y afectan el resultado, pueden deberse a una mala calibración del instrumento.

ERRORES

ACCIDENTALES

No es posible determinar su causa, afectan el resultado y pueden reducirse por tratamiento estadístico.

FACTOR HUMANO

Se presenta por un manejo inadecuado del instrumento o por una imperfección de los sentidos del observador

La temperatura, la humedad o la presión son factores que de no ser controlados pueden afectar la medición.

FACTOR AMBIENTAL

INSTRUMENTOS DE MEDIDAS

Estos pueden introducir errores por defectos de fabricación o fallas en la calibración.

ArbeyAragon

Jaime Villalobos, Ph.D

Universidad Nacional de Colombia


Metrolog a

Forma de realizar una medición

Medición directa

Medición indirecta

Una medición directa es aquella

que se obtiene a partir de un instrumento de medición.

Una medición indirecta es aquella

que se obtiene a partir de formulas matemáticas para obtener resultados .

Reglas para una medición

En situaciones experimentales para que nuestro calculo sea aceptable y tenga validez debe tenerse en cuenta las siguientes reglas:

Debe emplearse el instrumento que corresponda a la precisión y exactitud exigida

Limpiar las superficies del material y el instrumento antes de realizar la medición.

Jamás debe hacerse mediciones en una pieza en movimiento o en una maquina en marcha, esto podría ocasionar accidentes o deterioro en los instrumentos de medición.

En mediciones de precisión, prestar especial atención a la temperatura de referencia.

Sistema internacional de unidades

Unidades básicas:

Regla para unidades y símbolos

Julián PuenguenanJaime Villalobos, Ph.D

Universidad Nacional de Colombia
