第8章音频信号处理与控制 2014/12/2
常见的音频信号处理与控制主要有： ◆ 频率均衡（如斜坡均衡器、图示均衡器、参数均衡器等） ◆ 增益控制（如压缩器、限幅器、扩展器、动态处理） ◆ 音频调整与混合 2014/12/2
8.1 频率均衡器 均衡电路对频率响应调整的基本类型有三种: ◆ 斜坡均衡器 ◆ 图示均衡器 ◆ 参数均衡器等 2014/12/2
8.1.1频率均衡器的基本原理 图8-1基本提升滤波器频率响应 2014/12/2

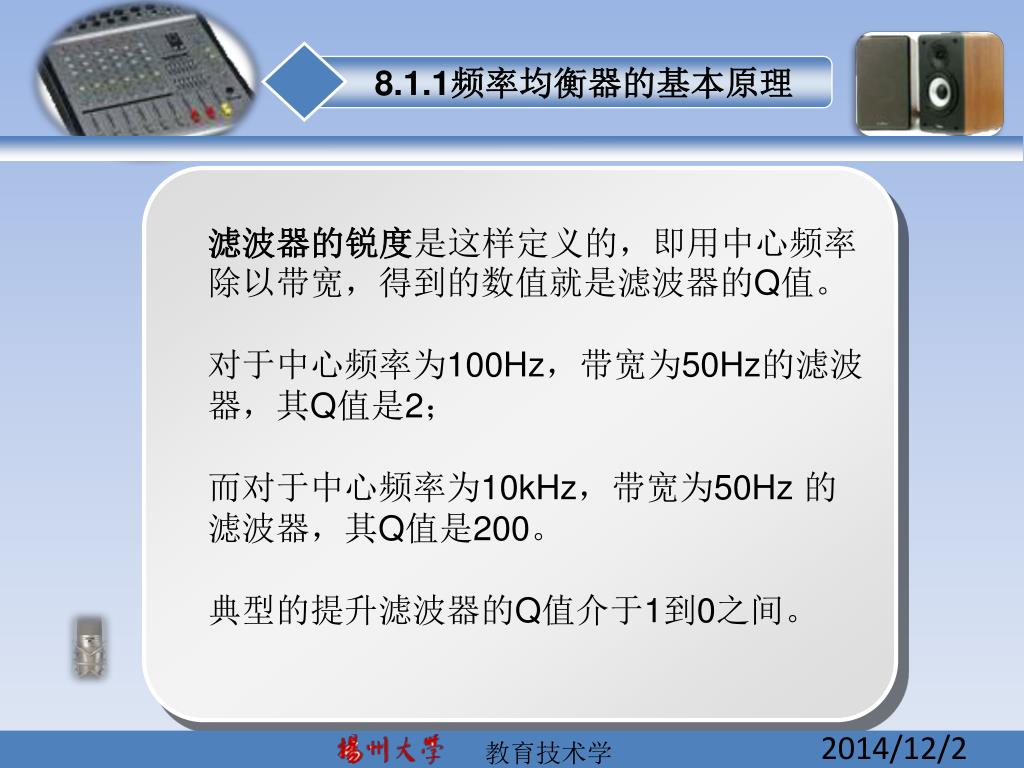

8.1.1频率均衡器的基本原理 滤波器的锐度是这样定义的，即用中心频率除以带宽，得到的数值就是滤波器的Q值。 对于中心频率为100Hz，带宽为50Hz的滤波器，其Q值是2； 而对于中心频率为10kHz，带宽为50Hz 的滤波器，其Q值是200。 典型的提升滤波器的Q值介于1到0之间。 2014/12/2

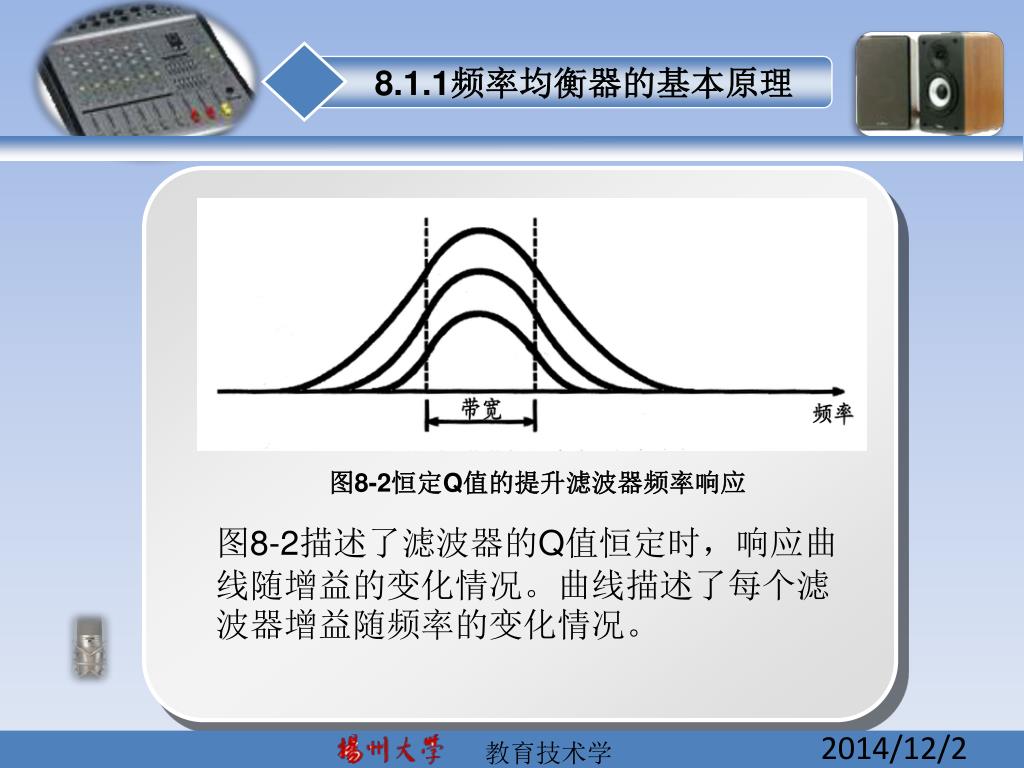

8.1.1频率均衡器的基本原理 图8-2恒定Q值的提升滤波器频率响应 图8-2描述了滤波器的Q值恒定时，响应曲线随增益的变化情况。曲线描述了每个滤波器增益随频率的变化情况。 2014/12/2
8.1.1频率均衡器的基本原理 图8-3波形恒定的提升滤波器频率响应 2014/12/2

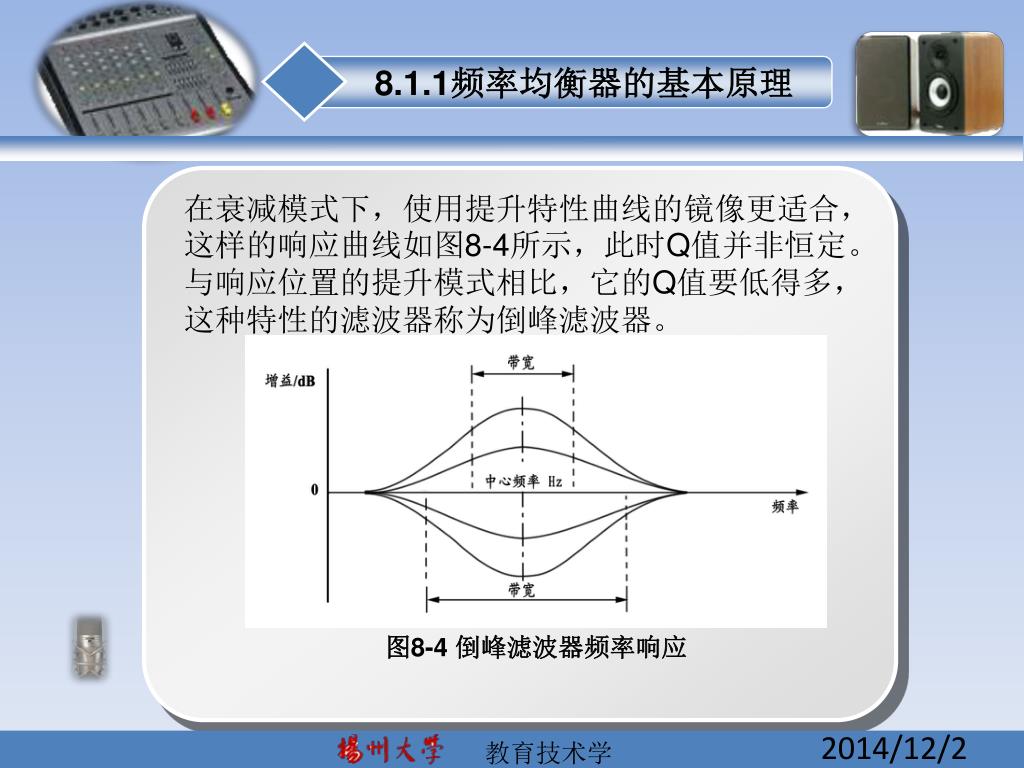

8.1.1频率均衡器的基本原理 在衰减模式下，使用提升特性曲线的镜像更适合，这样的响应曲线如图8-4所示，此时Q值并非恒定。与响应位置的提升模式相比，它的Q值要低得多，这种特性的滤波器称为倒峰滤波器。 图8-4 倒峰滤波器频率响应 2014/12/2
8.1.2频率均衡器的类型 1.斜坡均衡器 2.图示均衡器 3.参数均衡器 4.混合均衡器 2014/12/2
8.1.2频率均衡器的类型 1.斜坡均衡器 在专业应用中，常常需要提升或切除某个所选频率以上或以下的所有频率。实现这个功能的滤波器称为斜坡滤波器。低频斜坡滤波器的频率响应、高频斜坡滤波器的频率响应如图8-5所示。 2014/12/2

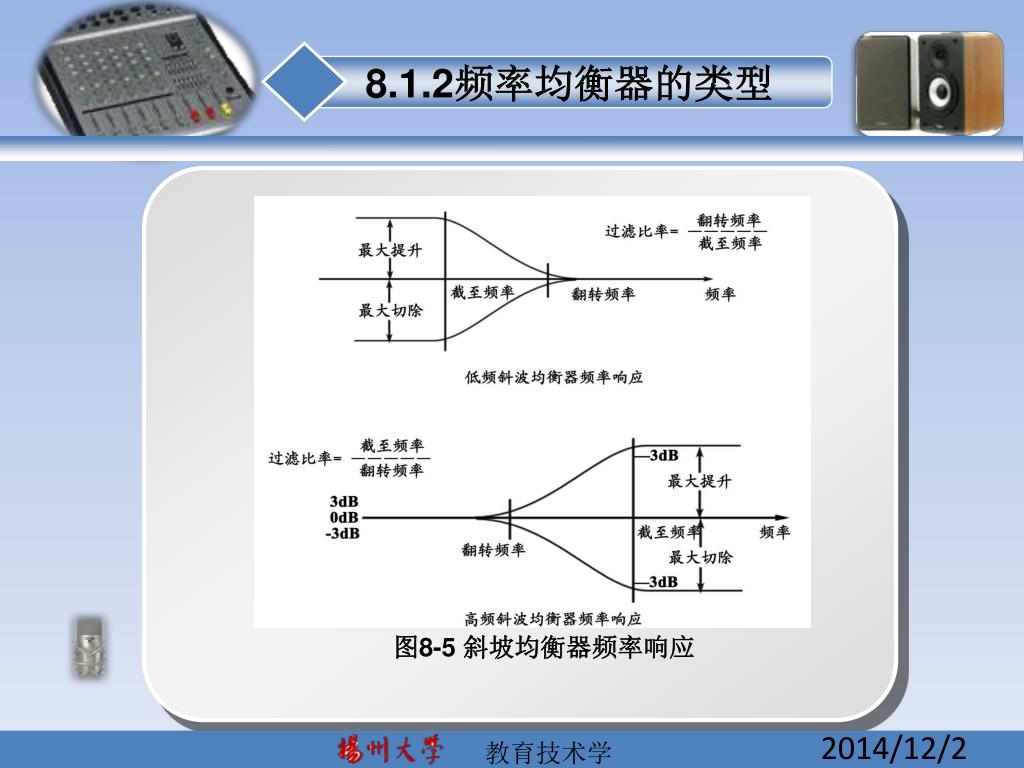

8.1.2频率均衡器的类型 图8-5 斜坡均衡器频率响应 2014/12/2
8.1.2频率均衡器的类型 斜坡均衡器的提升或切除幅度由对滤波器正常增益偏离的最大值来定义。 斜坡滤波器的频率特性由翻转频率、截止频率和过渡比率来描述。 翻转频率是指在该点处增益在正常增益的基础上变化了3dB，对于提升型的均衡器来说，它的翻转频率是指在该点处增益在正常增益的基础上提升了3dB。 2014/12/2
8.1.2频率均衡器的类型 截止频率是指在该频率下增益停止增加或减少，即该点处的增益在最大值以下或最小值以上3dB，分别对应提升或切除。 过渡比率是指截止频率与翻转频率的比值，它类似于峰值滤波器的Q值。 2014/12/2
8.1.2频率均衡器的类型 2.图示均衡器 图示均衡器之所以这样命名，是因为该均衡器包含以倍频程或分数倍频程为中心频率的一组滤波器，而这些滤波器在前面板上的增益控制滑动触头排成的位置正好组成与均衡器频率响应相对应的图形，如图8-6所示。 2014/12/2
8.1.2频率均衡器的类型 图8-6 图示均衡器及频率调整特性 2014/12/2

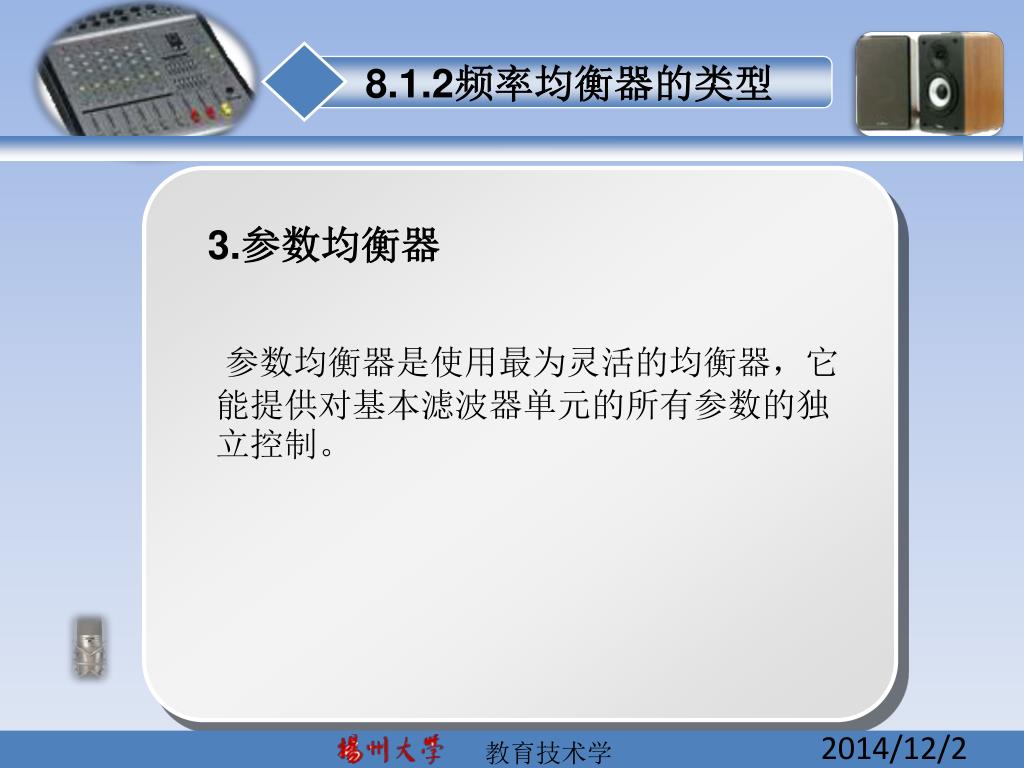

8.1.2频率均衡器的类型 3.参数均衡器 参数均衡器是使用最为灵活的均衡器，它能提供对基本滤波器单元的所有参数的独立控制。 2014/12/2
8.1.3频率均衡器的技术指标 1.中心频率 2.控制范围 3.Q值调整范围 4.中心频率调整范围 5.转折频率 6.斜率 2014/12/2
8.1.4频率均衡器的应用 1．满足不同节目源特征的需要。 2．适应人耳的听觉特性。 3．补偿听音环境的声学缺陷。 4．调节音色。 2014/12/2

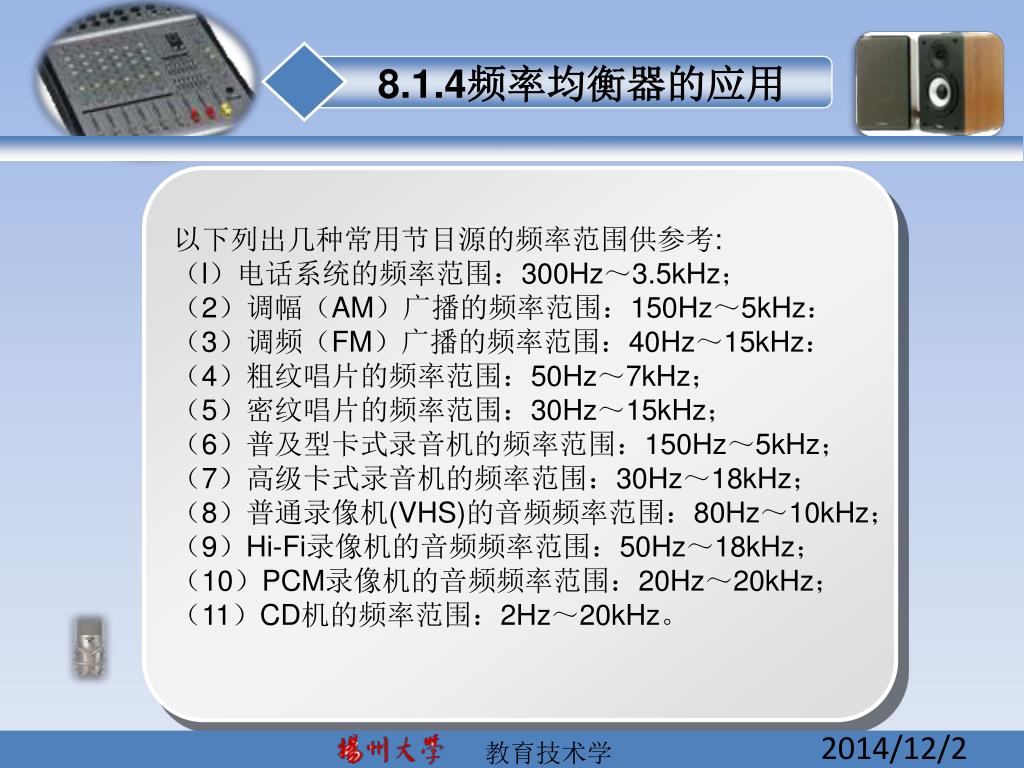

8.1.4频率均衡器的应用 以下列出几种常用节目源的频率范围供参考: （l）电话系统的频率范围：300Hz～3.5kHz； （2）调幅（AM）广播的频率范围：150Hz～5kHz： （3）调频（FM）广播的频率范围：40Hz～15kHz： （4）粗纹唱片的频率范围：50Hz～7kHz； （5）密纹唱片的频率范围：30Hz～15kHz； （6）普及型卡式录音机的频率范围：150Hz～5kHz； （7）高级卡式录音机的频率范围：30Hz～18kHz； （8）普通录像机(VHS)的音频频率范围：80Hz～10kHz； （9）Hi-Fi录像机的音频频率范围：50Hz～18kHz； （10）PCM录像机的音频频率范围：20Hz～20kHz； （11）CD机的频率范围：2Hz～20kHz。 2014/12/2

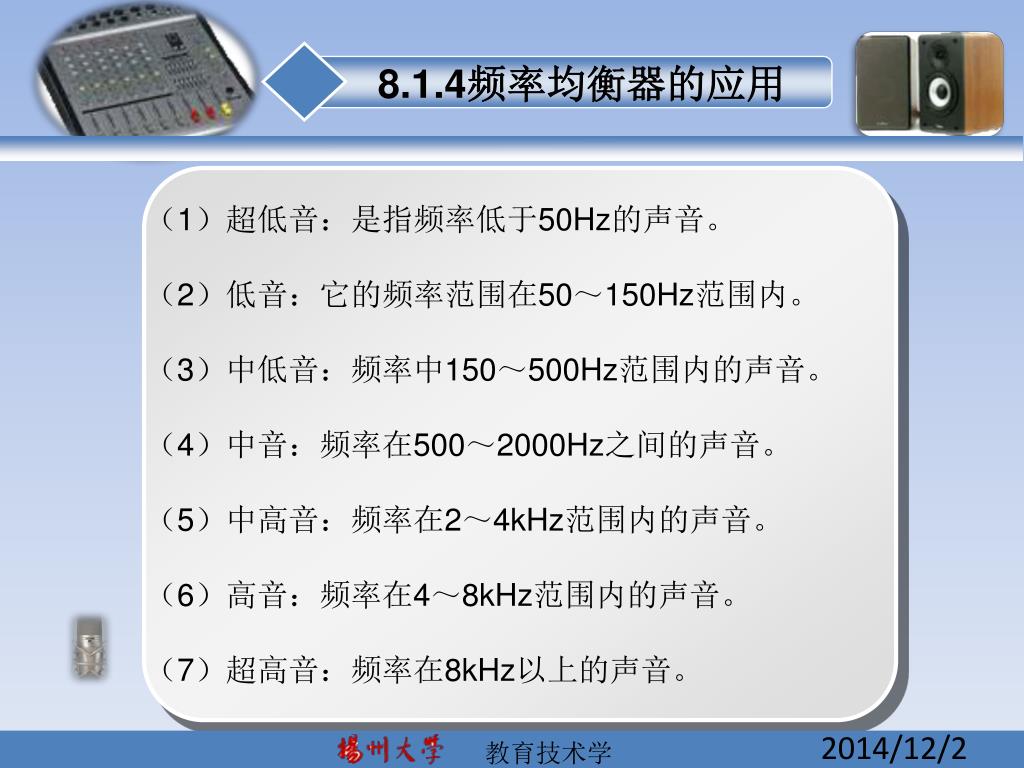

8.1.4频率均衡器的应用 （1）超低音：是指频率低于50Hz的声音。 （2）低音：它的频率范围在50～150Hz范围内。 （3）中低音：频率中150～500Hz范围内的声音。 （4）中音：频率在500～2000Hz之间的声音。 （5）中高音：频率在2～4kHz范围内的声音。 （6）高音：频率在4～8kHz范围内的声音。 （7）超高音：频率在8kHz以上的声音。 2014/12/2

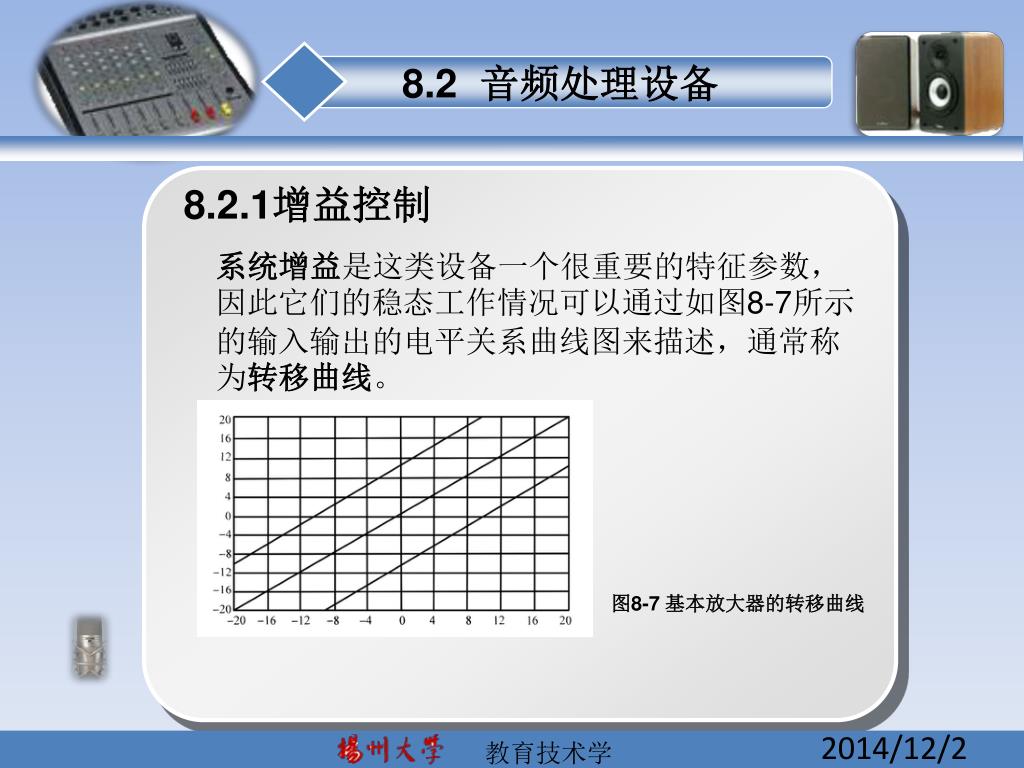

8.2 音频处理设备 8.2.1增益控制 系统增益是这类设备一个很重要的特征参数，因此它们的稳态工作情况可以通过如图8-7所示的输入输出的电平关系曲线图来描述，通常称为转移曲线。 图8-7 基本放大器的转移曲线 2014/12/2
8.2 音频处理设备 1.压限器 压限器是压缩器与限幅器的总称。 压限器的主要作用是：①压缩或限制节目的动态范围，防止过载削波失真，保护功率放大器和扬声器系统等设备；②产生特殊的音响效果；③有时还起到“降噪器”作用。 2014/12/2
（1）压限器的工作原理 压限器的压缩及限幅特性如图8-8所示。 图8-8 压限器特性 输入信号电平增加的分贝数与输出信号电平增加的分贝数之比称作压缩比。常用的压缩比为2:1至10:l可调，压缩比大于10:1的称为限幅器，限幅的表示法为∞:1，即无论输入电平如何增加．输出都不变 2014/12/2

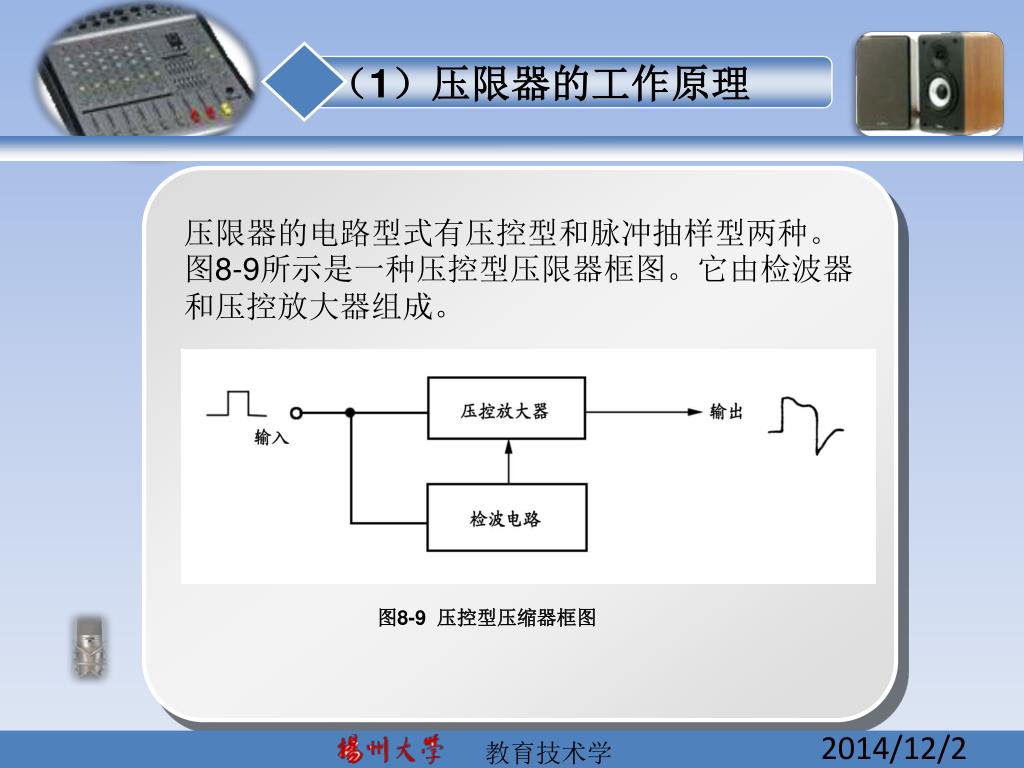

（1）压限器的工作原理 压限器的电路型式有压控型和脉冲抽样型两种。图8-9所示是一种压控型压限器框图。它由检波器和压控放大器组成。 图8-9 压控型压缩器框图 2014/12/2
（1）压限器的工作原理 压控放大器一般都采用压控可变电阻来控制增益，常用的电路方式有： ①场效应管压控可变电阻； ②光电控制型压控可变电阻。前者适合于小信号电路，而后者适合于较大信号电路，而且线性和频率特性都比较好。 根据电路结构特点，使用压控可变电阻构成的压缩器可分为衰减型和负反馈型。 2014/12/2
（1）压限器的工作原理 2014/12/2
（2）压限器的应用技巧 压限器的主要技术特性包括压限特性和一般电声特性。 压限特性包括： ①压缩门限电平调节范围； ②压缩动作时间调节范围； ③压缩恢复时间调节范围； ④压缩比。 2014/12/2
（2）压限器的应用技巧 压限器的典型应用主要在以下几个方面： ①在扩声系统中接入压限器，则对于突发的信号、过强的信号以及误操作所产生的大信号和声反馈，压限器都能自动地将其信号幅度按一定的比例进行压缩或限幅，使过载问题得到解决，从而使昂贵的功率放大器和扬声器系统得到保护。 ②利用压限器产生一些特殊的音响效果。一般利用压缩动作时间和压缩恢复时间这两个参数的可调性来制造一些意想不到的音响效果。 2014/12/2
（2）压限器的应用技巧 ③当独唱演员或演奏者突然改变与传声器之间的距离时，则音量不好控制，加入压限器后可使音量变化平稳。 ④使用压限器可以使电吉它、电贝司等乐器的音量平稳。如电吉它的低音弦要比其它弦的音量大，利用压限器的压缩特性可解决这一问题。 ⑤在压限器前插入一带通滤波器（可用EQ代替），滤出入声中过重唇齿音或乐器的高频噪声，它们触发压限器工作，可只对因话筒或调音均衡不当而产生的过重咝声起限幅作用，作这种用途的压限器常被称为去齿音器。 2014/12/2

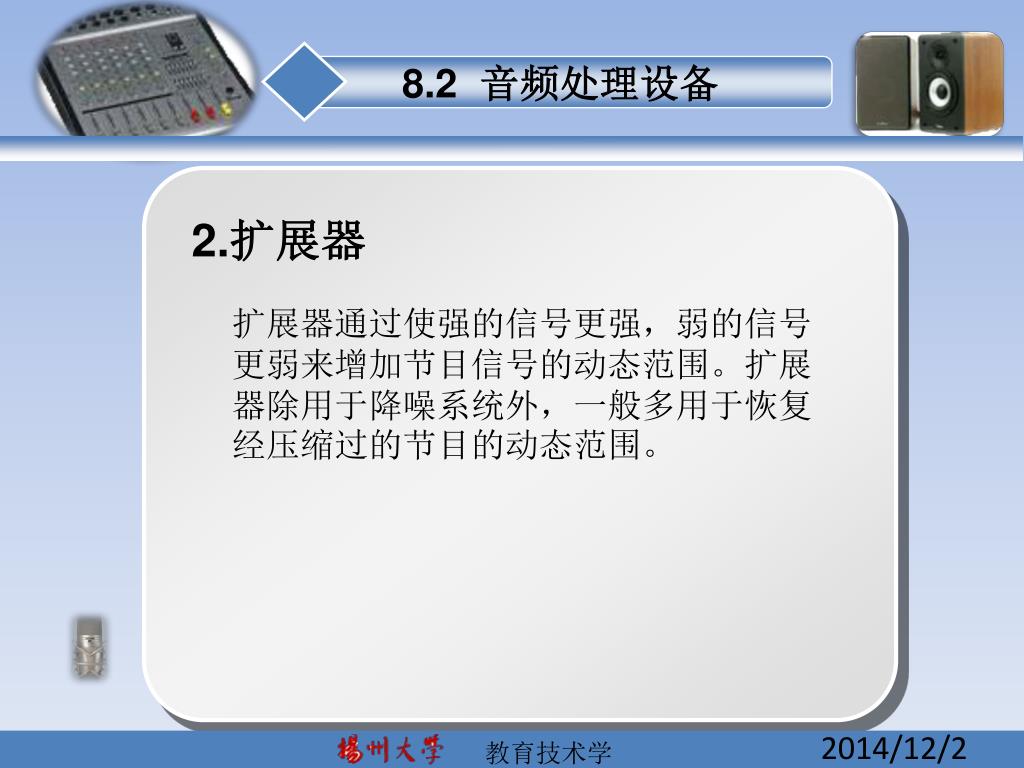

8.2 音频处理设备 2.扩展器 扩展器通过使强的信号更强，弱的信号更弱来增加节目信号的动态范围。扩展器除用于降噪系统外，一般多用于恢复经压缩过的节目的动态范围。 2014/12/2
8.2 音频处理设备 3.噪声门 所谓噪声门，是安装在信号传输通路中，用信号电平来开启的门电路。 图8-11 噪声门转移曲线与简化方框图 2014/12/2
8.2.2 延时器与混响器 1.延时器 延时器是对音频信号进行时间延迟的设备。常见的延时器有机械式延时器和电子式延时器两类，电子式延时器又分为模拟式和数字式两种。数字式延时器是利用数字技术来产生延时的，其音质好、体积小、功能多、使用方便，为电声设备中普遍采用。 2014/12/2

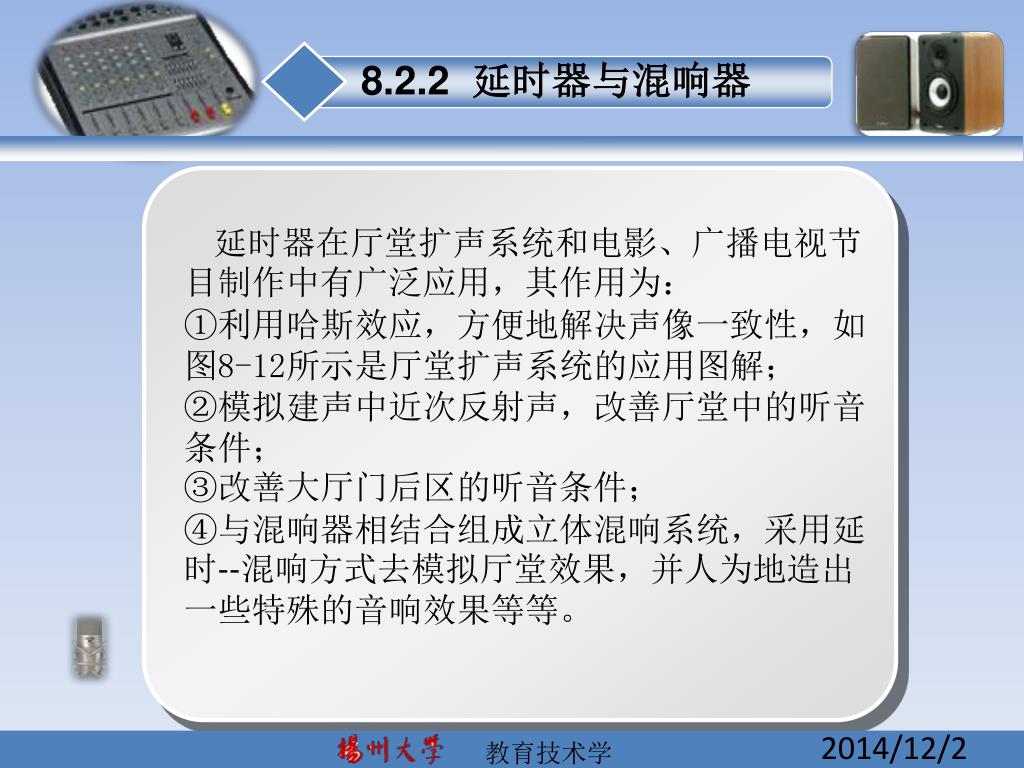

8.2.2 延时器与混响器 延时器在厅堂扩声系统和电影、广播电视节目制作中有广泛应用，其作用为：①利用哈斯效应，方便地解决声像一致性，如图8-12所示是厅堂扩声系统的应用图解；②模拟建声中近次反射声，改善厅堂中的听音条件；③改善大厅门后区的听音条件；④与混响器相结合组成立体混响系统，采用延时--混响方式去模拟厅堂效果，并人为地造出一些特殊的音响效果等等。 2014/12/2
8.2.2 延时器与混响器 图8-12 厅堂扩声系统延时器的应用 2014/12/2
8.2.2 延时器与混响器 2.混响器 混响器主要是指电子混响器，其混响功能就是在前述的延时器的基础上，加上各种形式的处理电路，叠加大量多种延时而实现的。它与机械混响器（如弹簧混响器，钢板混响器。箔式混晌器等）比，具有电声特性好，音色效果多、体积小、防振性能好等一系列优点，在各种电声系统中得到广泛的应用。 2014/12/2
8.2.3 降噪器 为了提高信噪比，就必须采用专门的电路来加以抑制，即采用降噪系统（Noise Reduction System缩写为NR，简称降噪器）。它是利用压缩、扩展等信号处理技术来降低噪声对音乐动态范围的影响。 2014/12/2

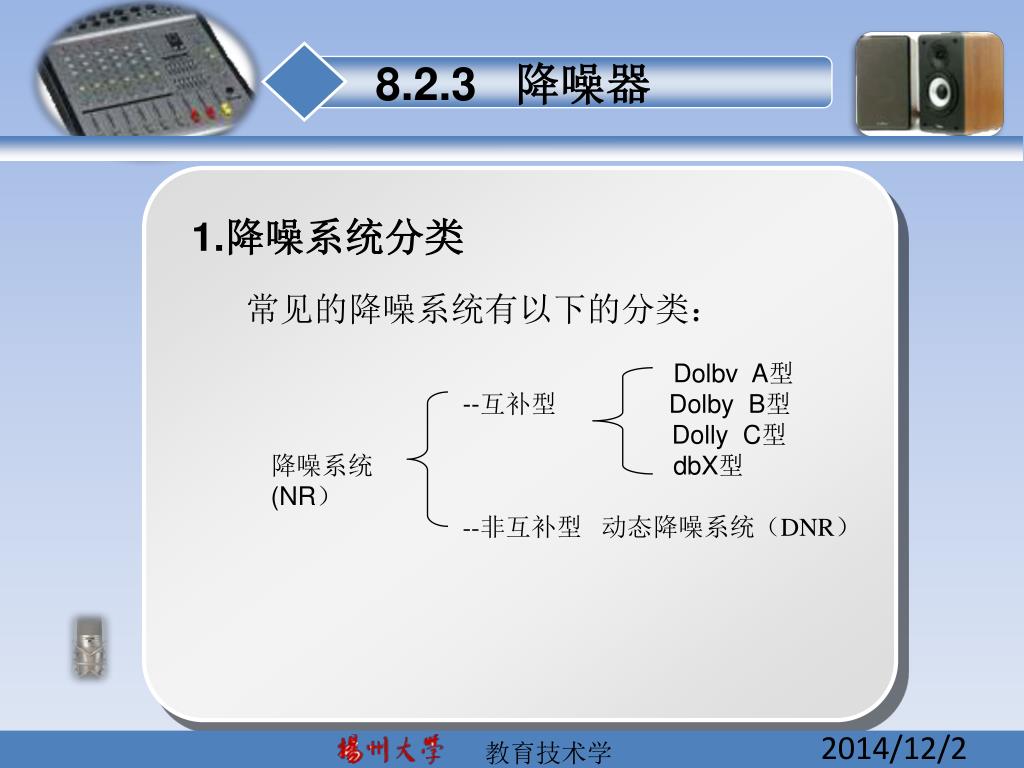

8.2.3 降噪器 1.降噪系统分类 常见的降噪系统有以下的分类： Dolbv A型 --互补型 Dolby B型 Dolly C型 降噪系统 dbX型 (NR） --非互补型 动态降噪系统（DNR） 2014/12/2
8.2.3 降噪器 杜比降噪系统（Dolby-NR）是由杜比实验室发明的一种比较成熟的降噪系统。杜比降噪的依据是人耳的掩蔽效应。 杜比系统分为A型、B型和C型。 A型是一种性能较完善的降噪系统 B型是盒式录音机最常用的一种降噪方法 C型是在B型的基础上改进而成的一种降噪器 2014/12/2
8.2.3 降噪器 2.DolbyB型降噪系统 DolbyB系统的工作原理框图如图8-13所示。 图8-13 Dolby B型降噪系统的方框图 2014/12/2

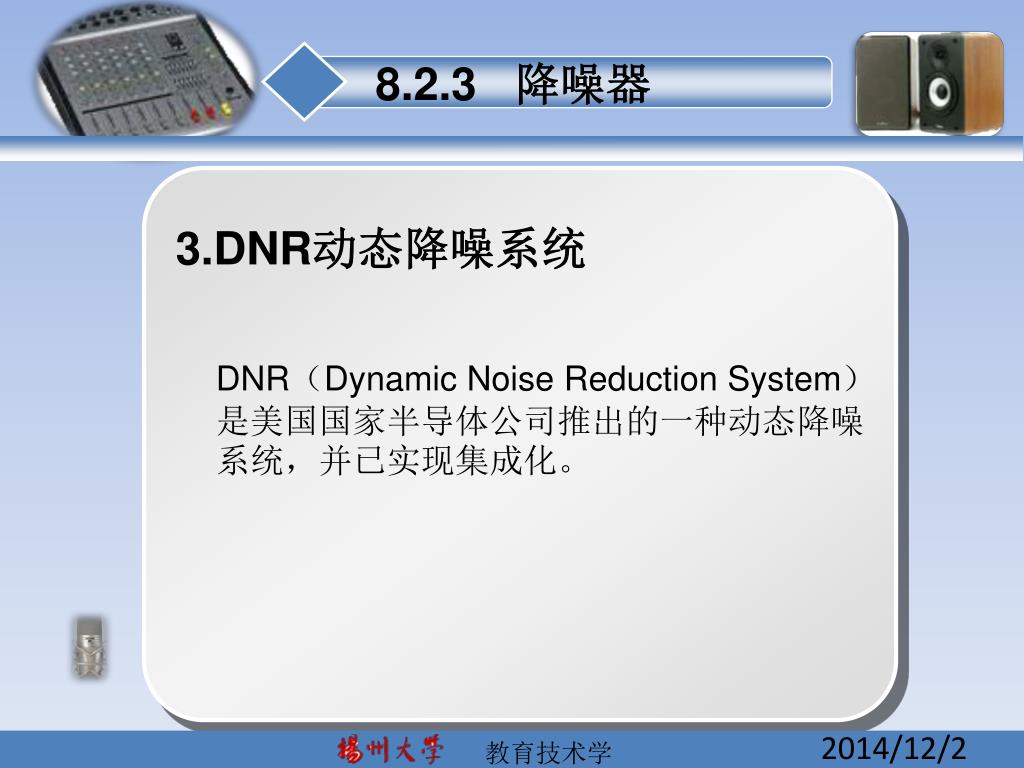

8.2.3 降噪器 3.DNR动态降噪系统 DNR（Dynamic Noise Reduction System）是美国国家半导体公司推出的一种动态降噪系统，并已实现集成化。 2014/12/2
8.2.4 听感激励器 1.听感激励器的工作原理 图8-14 APHEXⅡ型声音激励器电路组成框图 2014/12/2
8.2.4 听感激励器 2.听感激励器的应用技巧 听感激励器的技术特性包括电声特性和功能特性两部分。电声特性包括频率响应、噪声电平、总谐波失真（THD）、最大输入／输出电平、工作电平等；而功能特性对不同的型号有不同的特点，可参见用户使用手册。 2014/12/2
8.2.4 听感激励器 下面是听感激励器的一些应用实例： （1）录音——使各种乐器的音色更加突出和清晰，歌词更易听清楚。更具真实感，声音更具穿透力。在翻录磁带时使用激励器能使所翻录的磁带质量提高，接近甚至超过原版的磁带。 （2）剧院、歌舞厅、公共扩声系统（体育馆、场等）——使用激励器可使声音具有穿透力，增加覆盖面积，并且不需要增加重放功率，大大提高了重放声音的质量，因此亦十分适用于监听系统。此外，激励器的使用能帮助声音渗透到所有空间，使声音在很嘈杂的环境中清晰可闻。 （3）录制和重放音色丰满、力度强劲的流行歌曲——人声和伴奏声的比例往往是处于“临界”状态的，有时乐队伴奏的强烈音响和气氛会有 “压唱”之感，若降低乐队的伴奏录声电平又会影响气氛。为两全其美，可用听感激励器激励演唱的声音，使得在既不降低乐队的录音电平，又不提高演唱录音电平的情况下，获得把歌声浮雕般地突出来的效果，歌词更显清晰，又保持了乐队的宏大气势。 （4）家庭——可增加立体声音响的活力，使声音丰满、清晰、声像分布均匀。 2014/12/2
8.2.5 反馈抑制器 在扩声系统中，由于环境或布置的原因，如果将话筒音量进行较大的提升，音箱发出的声音就会传到话筒而引起啸叫，这种现象就是声反馈。 2014/12/2
8.2.5 反馈抑制器 用均衡器下拉可产生以下的不足： 一是对调音师的听音水平要求极高，出现反馈后调音师必须及时、准确地判断出反馈频率和程度，并立即准确地将均衡器的此频点衰减，这对于调音师来说往往是难以做到的。 二是对重放音质有一定的影响，在衰减反馈点频率的同时，很多有用的频率成份也会被除掉，这对声音会造成无法挽回的损失。 三是在调整过程中有可能会烧毁设备，用人耳判断啸叫频率是需要一定时间和丰富经验的，假如这个时间过长，设备应付由于长时间处于强信号状态而损坏。 2014/12/2

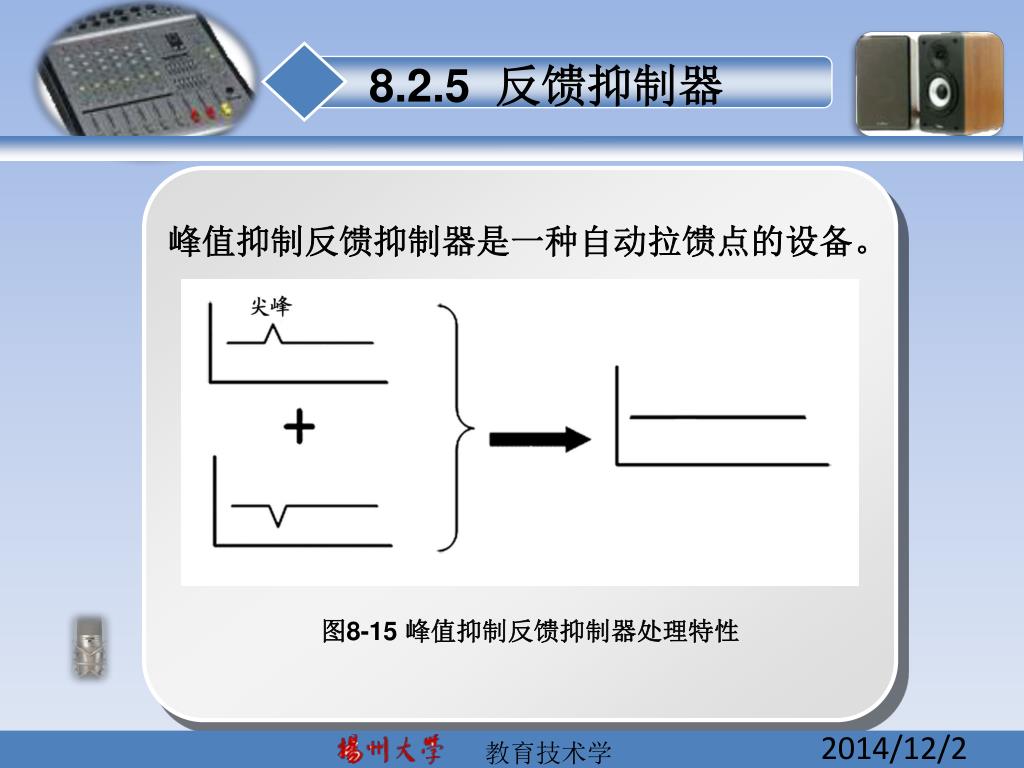

8.2.5 反馈抑制器 峰值抑制反馈抑制器是一种自动拉馈点的设备。 图8-15 峰值抑制反馈抑制器处理特性 2014/12/2
8.3 音频控制设备 音台(Audio Mixing Console)是电声系统中最重要的设备之一，又称为混音控制器。 调音台常被誉为专业电声系统的 “中枢”，以它为中心，联接各种信号源设备和音频输出设备，将音频信号进行调节、加工以及处理，使音响效果达到高保真，符合艺术性的要求。 它基本可分为模拟调音台和数字调音台两类。 2014/12/2
8.3.1音频混合调音台基本构成 混合调音台是所有音频设备的中心。 基本可分为两类：播音台和制作台。 1.传声器／线路输入模式 图8-16(b)显示了用于制作室应用的典型输入模式。 2.输出模块 3.监听模块 图8-16（c）显示了控制室监听模块 4.仪表显示模块 2014/12/2

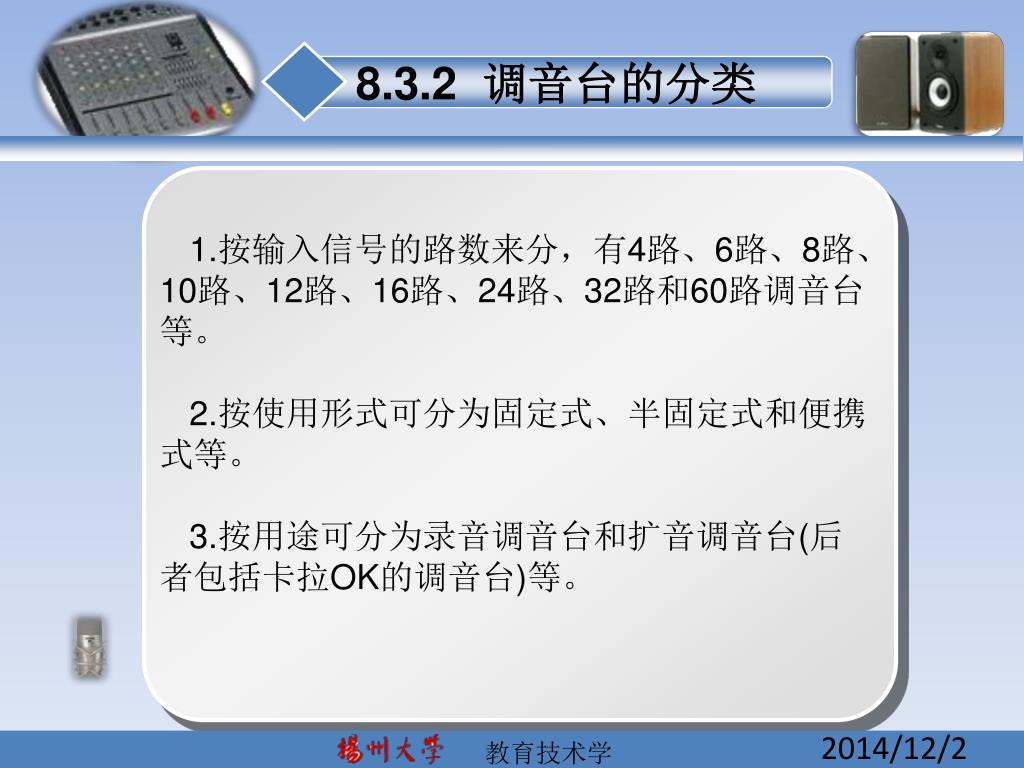

8.3.2 调音台的分类 1.按输入信号的路数来分，有4路、6路、8路、10路、12路、16路、24路、32路和60路调音台等。 2.按使用形式可分为固定式、半固定式和便携式等。 3.按用途可分为录音调音台和扩音调音台(后者包括卡拉OK的调音台)等。 2014/12/2

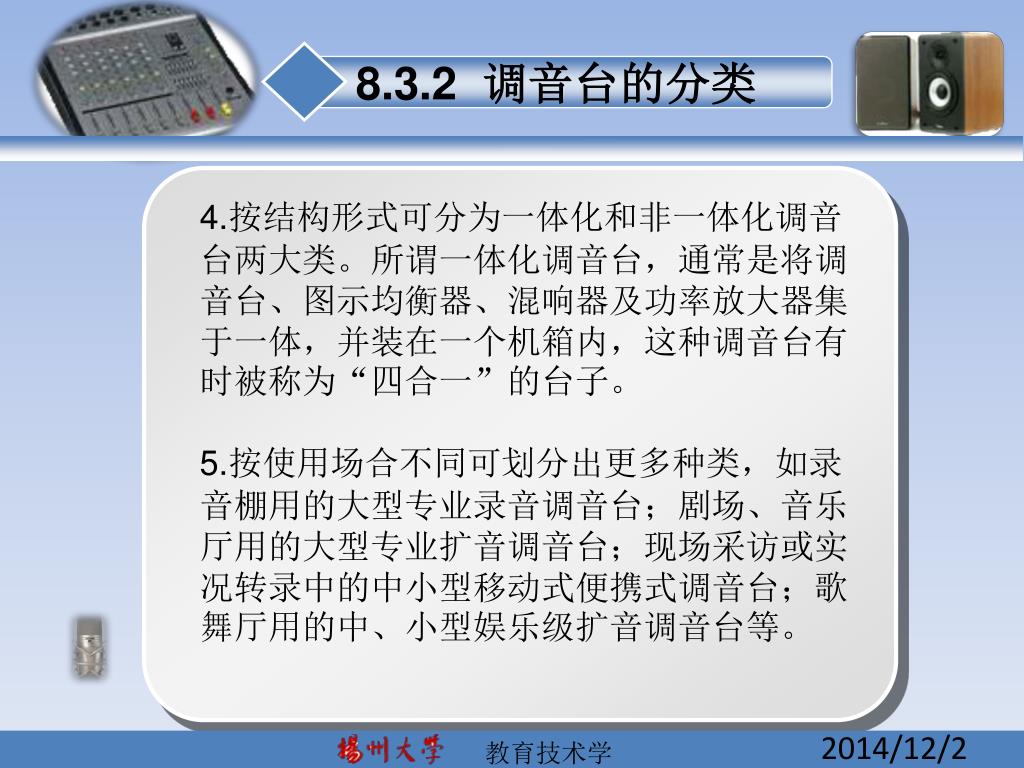

8.3.2 调音台的分类 4.按结构形式可分为一体化和非一体化调音台两大类。所谓一体化调音台，通常是将调音台、图示均衡器、混响器及功率放大器集于一体，并装在一个机箱内，这种调音台有时被称为“四合一”的台子。 5.按使用场合不同可划分出更多种类，如录音棚用的大型专业录音调音台；剧场、音乐厅用的大型专业扩音调音台；现场采访或实况转录中的中小型移动式便携式调音台；歌舞厅用的中、小型娱乐级扩音调音台等。 2014/12/2
