  1. 诺基亚3210开机流程 第三组 组长：谭海英 组员：龙芳园、安妮、刘洁、廖彩莲、李玉

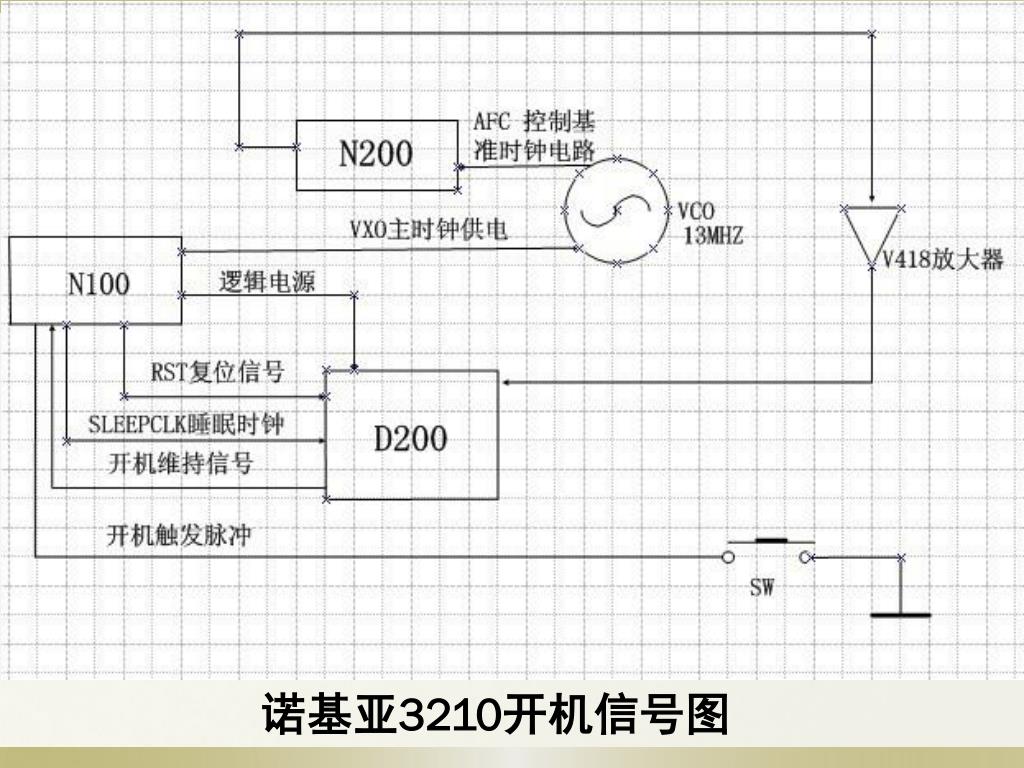

  2. 诺基亚3210开机信号图

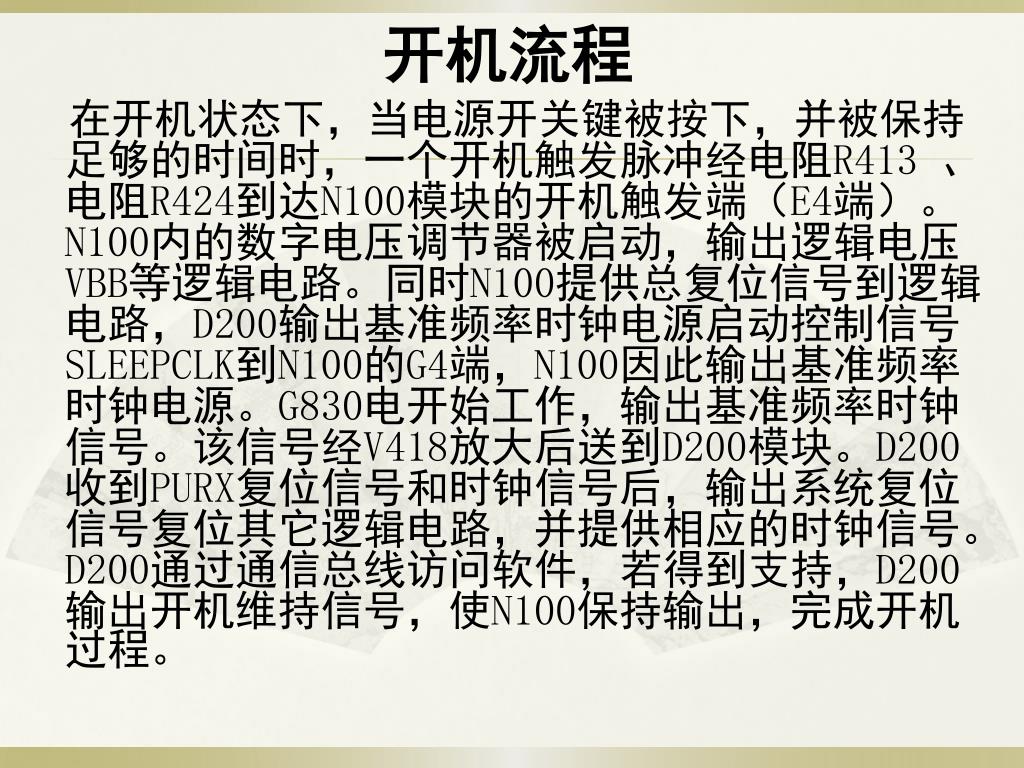

  3. 开机流程 在开机状态下，当电源开关键被按下，并被保持足够的时间时，一个开机触发脉冲经电阻R413 、电阻R424到达N100模块的开机触发端（E4端）。N100内的数字电压调节器被启动，输出逻辑电压VBB等逻辑电路。同时N100提供总复位信号到逻辑电路，D200输出基准频率时钟电源启动控制信号SLEEPCLK到N100的G4端，N100因此输出基准频率时钟电源。G830电开始工作，输出基准频率时钟信号。该信号经V418放大后送到D200模块。D200收到PURX复位信号和时钟信号后，输出系统复位信号复位其它逻辑电路，并提供相应的时钟信号。D200通过通信总线访问软件，若得到支持，D200输出开机维持信号，使N100保持输出，完成开机过程。

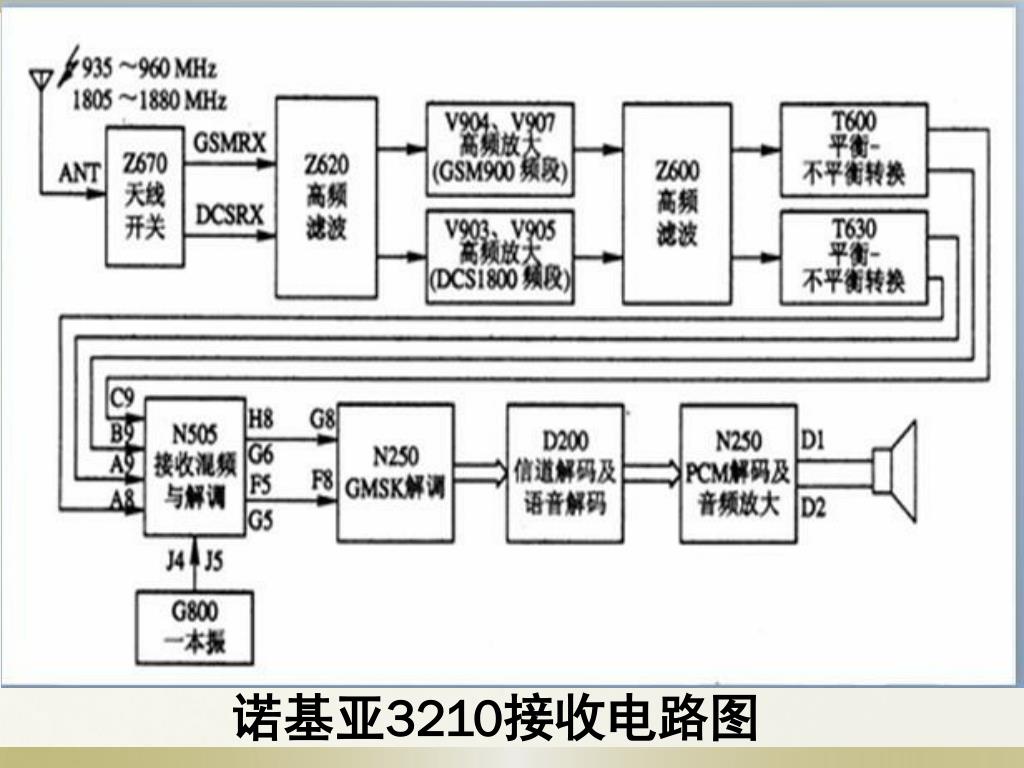

  4. 诺基亚3210接收电路图

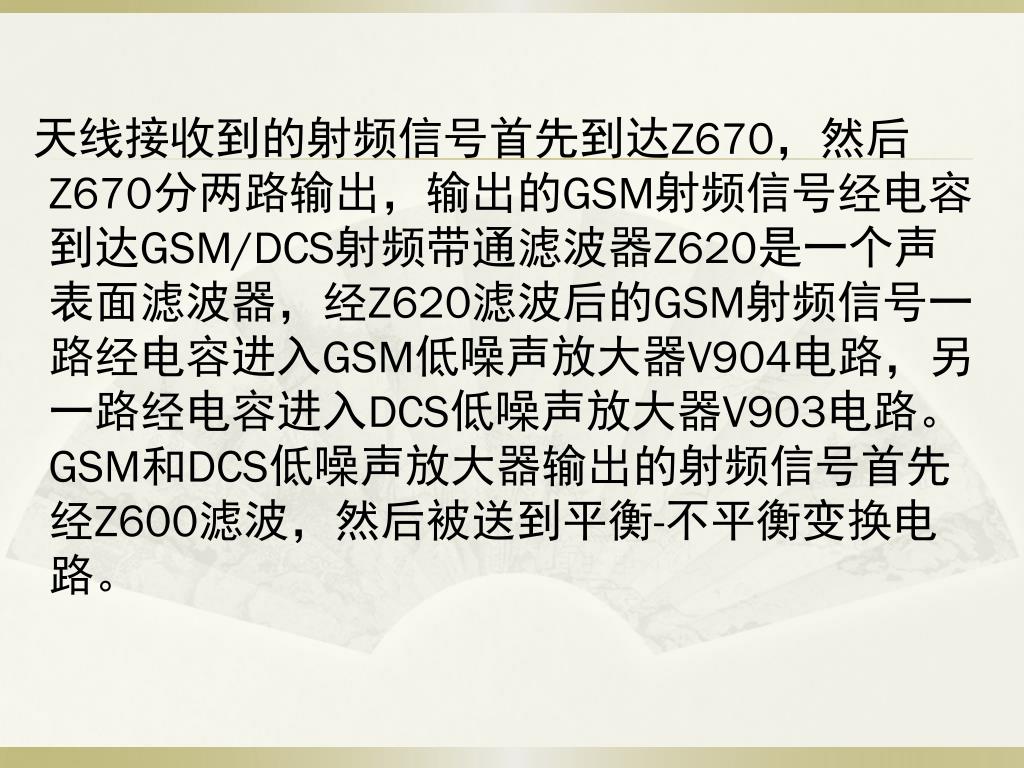

  5. 天线接收到的射频信号首先到达Z670，然后Z670分两路输出，输出的GSM射频信号经电容到达GSM/DCS射频带通滤波器Z620是一个声表面滤波器，经Z620滤波后的GSM射频信号一路经电容进入GSM低噪声放大器V904电路，另一路经电容进入DCS低噪声放大器V903电路。GSM和DCS低噪声放大器输出的射频信号首先经Z600滤波，然后被送到平衡-不平衡变换电路。天线接收到的射频信号首先到达Z670，然后Z670分两路输出，输出的GSM射频信号经电容到达GSM/DCS射频带通滤波器Z620是一个声表面滤波器，经Z620滤波后的GSM射频信号一路经电容进入GSM低噪声放大器V904电路，另一路经电容进入DCS低噪声放大器V903电路。GSM和DCS低噪声放大器输出的射频信号首先经Z600滤波，然后被送到平衡-不平衡变换电路。

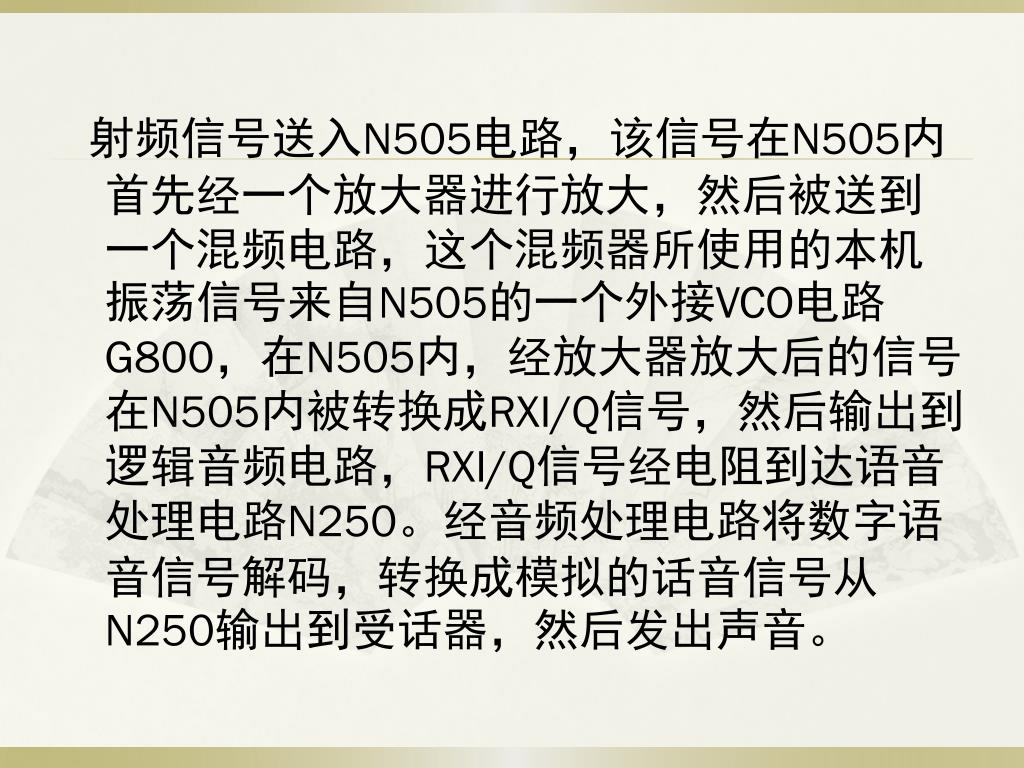

  6. 射频信号送入N505电路，该信号在N505内首先经一个放大器进行放大，然后被送到一个混频电路，这个混频器所使用的本机振荡信号来自N505的一个外接VCO电路G800，在N505内，经放大器放大后的信号在N505内被转换成RXI/Q信号，然后输出到逻辑音频电路，RXI/Q信号经电阻到达语音处理电路N250。经音频处理电路将数字语音信号解码，转换成模拟的话音信号从N250输出到受话器，然后发出声音。

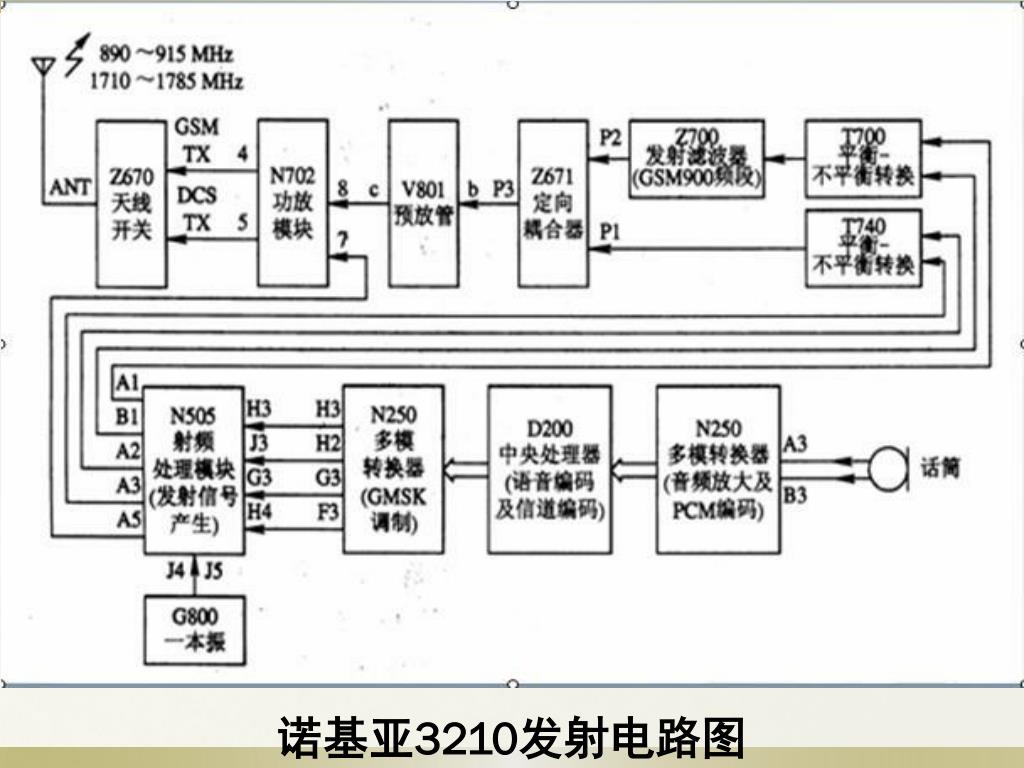

  7. 诺基亚3210发射电路图

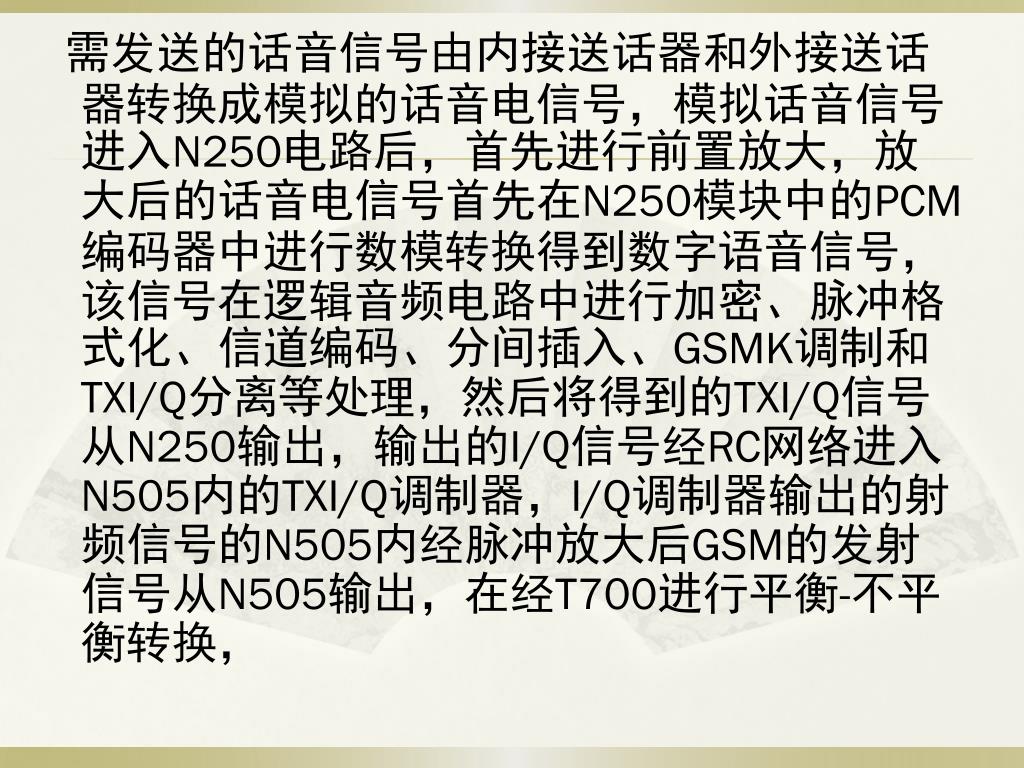

  8. 需发送的话音信号由内接送话器和外接送话器转换成模拟的话音电信号，模拟话音信号进入N250电路后，首先进行前置放大，放大后的话音电信号首先在N250模块中的PCM编码器中进行数模转换得到数字语音信号，该信号在逻辑音频电路中进行加密、脉冲格式化、信道编码、分间插入、GSMK调制和TXI/Q分离等处理，然后将得到的TXI/Q信号从N250输出，输出的I/Q信号经RC网络进入N505内的TXI/Q调制器，I/Q调制器输出的射频信号的N505内经脉冲放大后GSM的发射信号从N505输出，在经T700进行平衡-不平衡转换，需发送的话音信号由内接送话器和外接送话器转换成模拟的话音电信号，模拟话音信号进入N250电路后，首先进行前置放大，放大后的话音电信号首先在N250模块中的PCM编码器中进行数模转换得到数字语音信号，该信号在逻辑音频电路中进行加密、脉冲格式化、信道编码、分间插入、GSMK调制和TXI/Q分离等处理，然后将得到的TXI/Q信号从N250输出，输出的I/Q信号经RC网络进入N505内的TXI/Q调制器，I/Q调制器输出的射频信号的N505内经脉冲放大后GSM的发射信号从N505输出，在经T700进行平衡-不平衡转换，

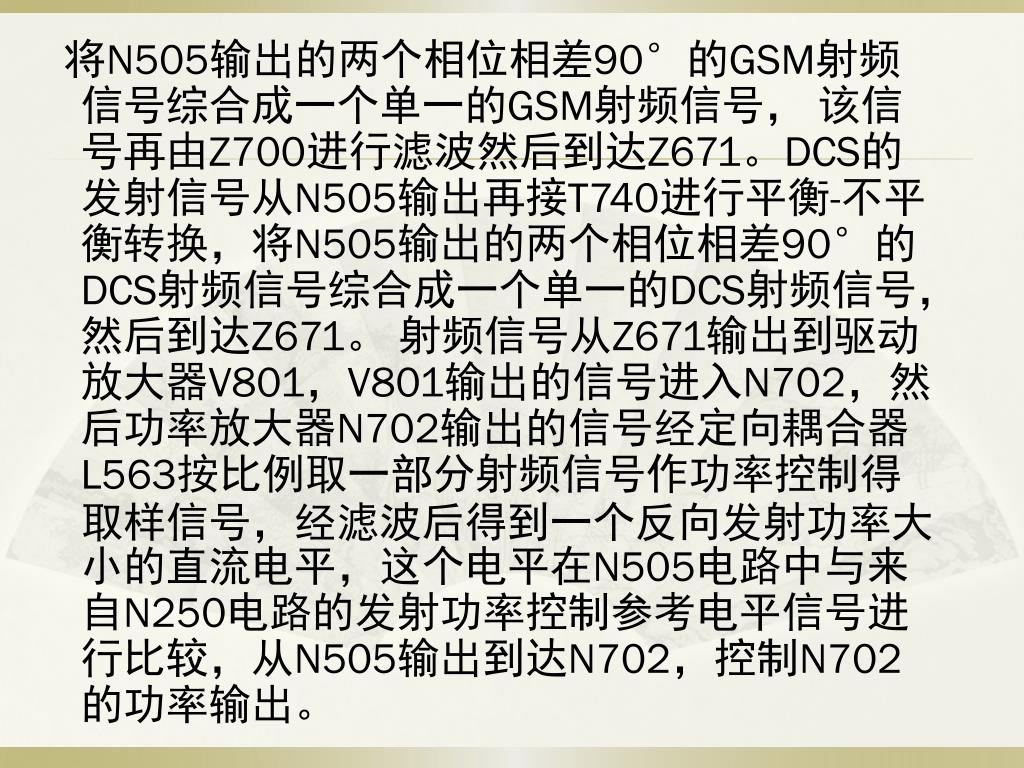

  9. 将N505输出的两个相位相差90°的GSM射频信号综合成一个单一的GSM射频信号， 该信号再由Z700进行滤波然后到达Z671。DCS的发射信号从N505输出再接T740进行平衡-不平衡转换，将N505输出的两个相位相差90°的DCS射频信号综合成一个单一的DCS射频信号，然后到达Z671。 射频信号从Z671输出到驱动放大器V801，V801输出的信号进入N702，然后功率放大器N702输出的信号经定向耦合器L563按比例取一部分射频信号作功率控制得取样信号，经滤波后得到一个反向发射功率大小的直流电平，这个电平在N505电路中与来自N250电路的发射功率控制参考电平信号进行比较，从N505输出到达N702，控制N702的功率输出。

  10. 谢谢观赏
