Цифровая обработка сигналов и сигнальные процессоры в системах подвижной радиосвязи

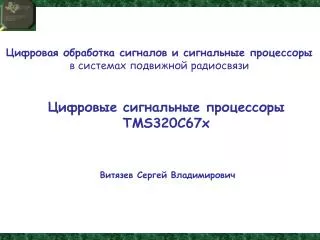

1. Цифровая обработка сигналов и сигнальные процессоры в системах подвижной радиосвязи Цифровые сигнальные процессорыTMS320C67x Витязев Сергей Владимирович

2. Что такое ЦОС ?

3. Что такое ЦОС ? Цифровая обработка сигналов – это преобразование сигналов, представленных в цифровой форме.

4. Что такое ЦОС ? Цифровая обработка сигналов – это преобразование сигналов, представленных в цифровой форме.Только небольшой ряд преобразований, получил очень широкое распространение:

5. Что такое ЦОС ? Цифровая обработка сигналов – это преобразование сигналов, представленных в цифровой форме.Только небольшой ряд преобразований, получил очень широкое распространение: (фильтрация, ДПФ, БПФ).

6. Что такое ЦОС ? Цифровая обработка сигналов – это преобразование сигналов, представленных в цифровой форме.Только небольшой ряд преобразований, получил очень широкое распространение: (фильтрация, ДПФ, БПФ). Цифровые сигналы – это сигналы, дискретные по времени и квантованные по уровню.

7. Что такое ЦОС ? Цифровая обработка сигналов – это преобразование сигналов, представленных в цифровой форме.Только небольшой ряд преобразований, получил очень широкое распространение: (фильтрация, ДПФ, БПФ). Цифровые сигналы – это сигналы, дискретные по времени и квантованные по уровню. Сигнал – это физический процесс, содержащий в себе некоторую информацию.

8. Цифровая обработка сигналов получила чрезвычайно широкое распространение в самых различных технических сферах. На рисунке показаны некоторые из областей, в которых ЦОС произвела революционные изменения. Возможной причиной такого успеха является высокая эффективность замены сложных физических процессов простым (для машины и человека) набором чисел!

9. Иллюстрация причины широкого распространения ЦОС Пример оцифровки сигнала в системе МАТЛАБy = wavrecord(40000,8000);

10. Что такое ЦСП ? Цифровой сигнальный процессор, он же DSP (Digital Signal Processor), он же ЦПОС (цифровой процессор обработки сигналов).

11. Что такое ЦСП ? Цифровой сигнальный процессор, он же DSP (Digital Signal Processor), он же ЦПОС (цифровой процессор обработки сигналов). Цифровой процессор – устройство, служащее для выполнения арифметических и логических операций, задаваемых программой, управления вычислительным процессом, координации работы узлов системы. Цифровые процессоры разделяют на три основных класса в соответствии со спецификой выполняемых задач: микропроцессоры общего назначения, микроконтроллеры, цифровые сигнальные процессоры.

12. Что такое ЦСП ? Микропроцессоры –

13. Что такое ЦСП ? Микропроцессоры – ориентированы как на задачи работы с данными, так и на математические вычисления. Требуют наличия большого числа внешних компонентов. Примером являются: Pentium, PowerPC.Микроконтроллеры –

14. Что такое ЦСП ? Микропроцессоры – ориентированы как на задачи работы с данными, так и на математические вычисления. Требуют наличия большого числа внешних компонентов. Примером являются: Pentium, PowerPC.Микроконтроллеры – отличаются эффективностью реализации ввода-вывода и управления. Имеют большой набор разнообразной встроенной периферии. Скорость обработки данных менее важна. Цифровые сигнальные процессоры –

15. Что такое ЦСП ? Микропроцессоры – ориентированы как на задачи работы с данными, так и на математические вычисления. Требуют наличия большого числа внешних компонентов. Примером являются: Pentium, PowerPC.Микроконтроллеры – отличаются эффективностью реализации ввода-вывода и управления. Имеют большой набор разнообразной встроенной периферии. Скорость обработки данных менее важна. Цифровые сигнальные процессоры – оптимизированы для максимально эффективной реализации алгоритмов ЦОС. Скорость выполнения математических операций играет первостепенную роль.

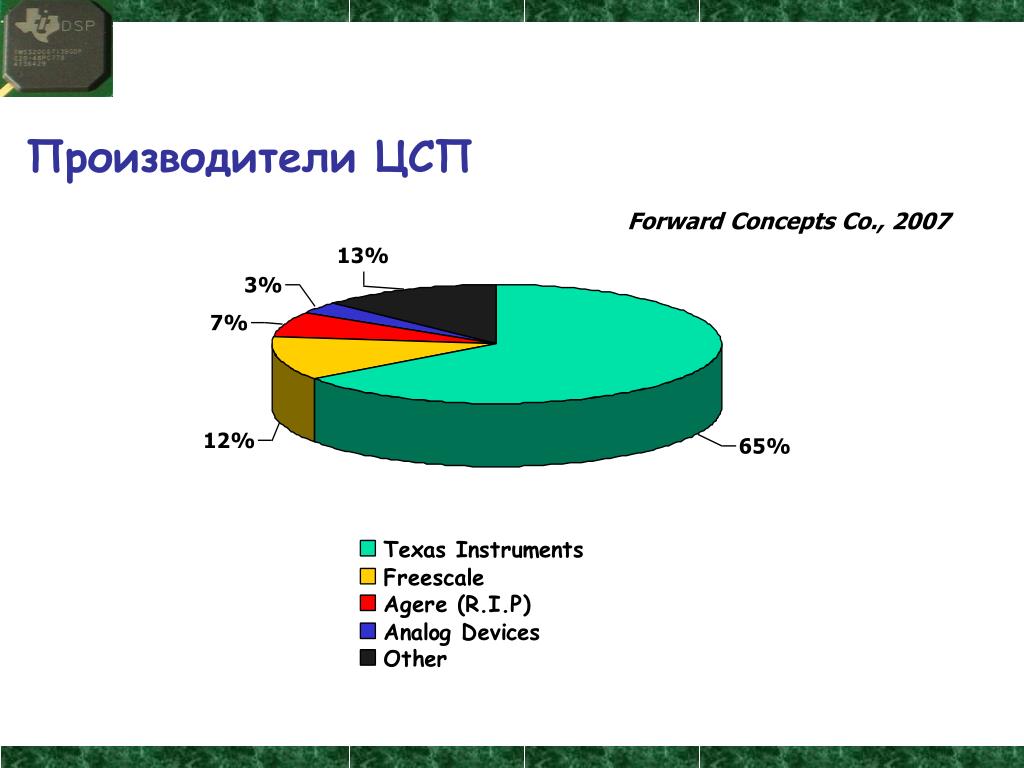

16. Производители ЦСП Forward Concepts Co., 2007

17. Texas Instruments Inc. Компания Texas Instruments Inc. ( TI ) является мировым лидером в разработке и производстве интегральных микросхем. История компании TI - это длинный путь от сейсмической технологии в 1930 г. до создания первой интегральной микросхемы для электронного калькулятора в 1958 г. В 1982 году компания TI впервые представила на мировом рынке цифровой сигнальный процессор TMS320C10. Имея собственные исследовательские центры и мощное современное производство, компания TI постоянно предлагает рынку новые разработки в микроэлектронной технике. В настоящее время производственная деятельность TI представляет собой несколько крупных направлений: цифровые сигнальные процессоры, интегральные микросхемы, микроконтроллеры со сверхнизким энергопотреблением, электронные системы защиты, программы повышения производительности труда, принтеры, ПК-блокноты, калькуляторыи изделия бытовой электроники, средства электронного контроля. Компании TI принадлежит более половины всего мирового объема продажцифровых сигнальных процессоров (DSP). Эффективные средства отладки, библиотеки исходных текстов, мощная информационная поддержка - все это делает DSP компании TI привлекательными для потребителей. DSP-процессоры TI находят широкое применение в сотовых телефонах, карманных компьютерах, бытовой электронике и множестве других устройств. Компанией TI финансируется Университетская программа TI, направленная на подготовку специалистов в области применения сигнальных процессоров.

18. ЦСП фирмы Texas Instruments ПлатформаС2000 – цифровые сигнальные контроллеры, совмещающие характеристики микроконтроллеров и ЦСП. Ориентированы на применение в системах управления. Платформа С5000 – процессоры для устройств широкого потребления, в том числе мобильных средств связи. Отличаются малым энергопотреблением, низкой ценой. Платформа С6000 – наиболее высокопроизводительные процессоры компании Texas Instruments. Архитектура ориентирована на использование языков высокого уровня (Си). Используются в системах обработки видео, аудиоданных и изображений, системах связи.

19. ЦСП TMS320C67x Семейство ЦСП TMS320C67x – это семейство процессоров с плавающей точкой платформы С6000. Включает модели: С6701, С6713, С671х, С672х, С674х. Данные процессоры используются в: аудиосистемах высокого качества, различных аудиопроцессорах, системах биометрии, медицинском диагностическом оборудовании, системах обработки изображений, телекоммуникационном оборудовании, системах синтеза и обработки речи.

20. ЦСП TMS320C6713 Характеристики процессора TMS320C6713 (2Q 2008):Тактовая частота:300 МГцОбъем внутренней памяти:4 Кбайт + 4 Кбайт + 256 КбайтКомандный цикл: 3.3 нсПроизводительность:1800 MFLOPS Цена:$36.60

21. ОЦЕНКА TMS320C6713 BDTI 2007

22. ЛИТЕРАТУРА 1.Цифровая обработка сигналов. Практическое руководство для инженеров и научных работников / Стивен Смит. — М.: Додэка-XXI, 2008.2. Солонина А.И. и др. Алгоритмы и процессоры цифровой обработки сигналов.– СПб.: БХВ-Петербург, 2001.3. Научно-технический журнал Цифровая обработка сигналов,(http://www.dspa.ru).4. Цифровые процессоры обработки сигналов TMS320C67x компании Texas Instruments: Учебное пособие / В.В. Витязев, С.В. Витязев; Рязан. гос. Радиотехн. универ. Рязань, 2007.5. TMS320C6000 CPU and Instruction Set Reference Guide(SPRU189), Texas Instruments, 20036.TMS320C6000 DSP Peripherals Overview Reference Guide(SPRU190), Texas Instruments, 2003
