  1. 单元三 MCS-51单片机的内部结构及引脚 一、单片机硬件结构 二、 概述 三、MCS-51单片机内部结构 四、MCS-51单片机外部引脚

  2. 一、单片机硬件结构 • 内部结构 • 引脚功能 • 内存的配置 • CPU时序 • I / O接口

  3. 二、 概述 Intel MCS-51 系列单片机三个版本：8031、8051、8751（8位机） Intel MCS-96系列机：8096 （16位机） 除此之外，Motorla公司、Zilog公司、Mcrochip相继推出产品， 各系列产品内部功能、单元组成、指令系统不尽相同。 Intel公司单片机问世早，系列齐全，兼容性强，所以得到广泛使用。 51子系列：8031、8051、8751MCS-51系列 52子系列：8032、8052 无ROM 有ROM

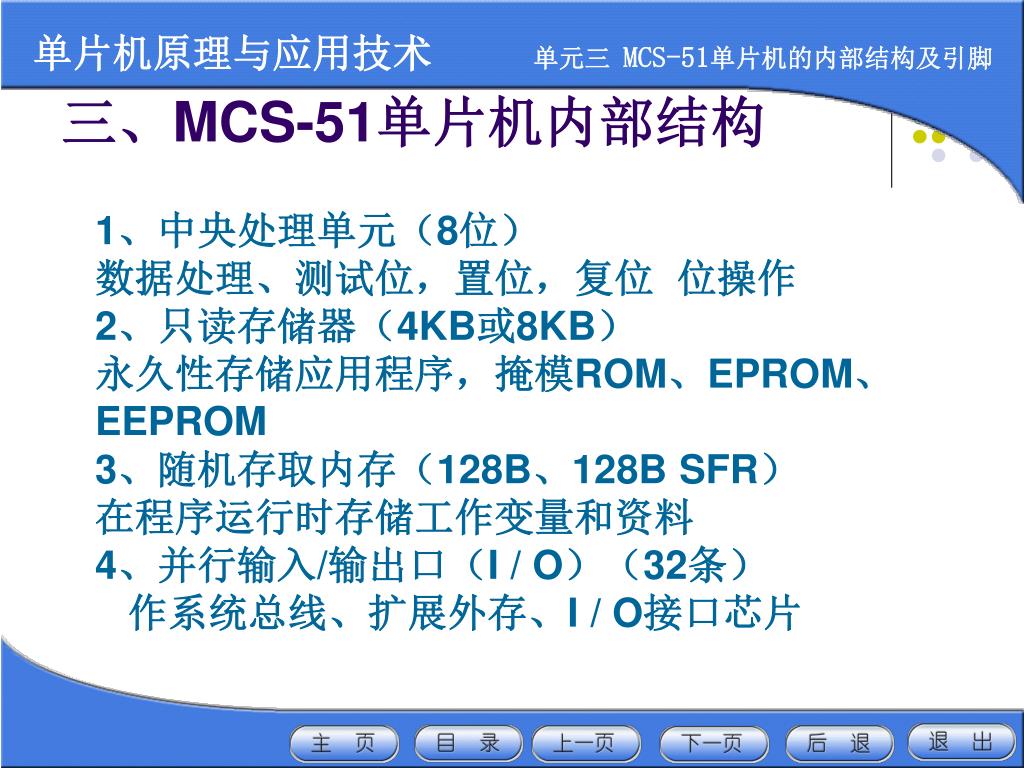

  4. 三、MCS-51单片机内部结构 1、中央处理单元（8位） 数据处理、测试位，置位，复位 位操作 2、只读存储器（4KB或8KB） 永久性存储应用程序，掩模ROM、EPROM、EEPROM 3、随机存取内存（128B、128B SFR） 在程序运行时存储工作变量和资料 4、并行输入/输出口（I / O）（32条） 作系统总线、扩展外存、I / O接口芯片

  5. 5、串行输入/输出口（2条） 串行通信、扩展I / O接口芯片 6、定时/计数器（16位、加1计数） 计满溢出、中断标志置位、向CPU提出中断请求，与CPU之间独立工作 7、时钟电路 内振、外振。 8、中断系统 五源中断、2级优先。

  6. 结构特点： MCS-51系列单片机为哈佛结构（而非普林斯顿结构） 1）内ROM：4KB 2）内RAM：128B 3）外ROM：64KB 4）外RAM：64KB 5）I / O线： 32根（4埠，每埠8根） 6）定时/计数器：2个16位可编程定时/计数器 7）串行口：全双工，2 根 8）寄存器区：工作寄存器区、在内128B RAM中，分4个区， 9）中断源：5源中断，2级优先 10）堆栈：最深128B 11）布尔处理机：位处理机，某位单独处理 12）指令系统：五大类，111条

  7. 四、MCS-51单片机外部引脚

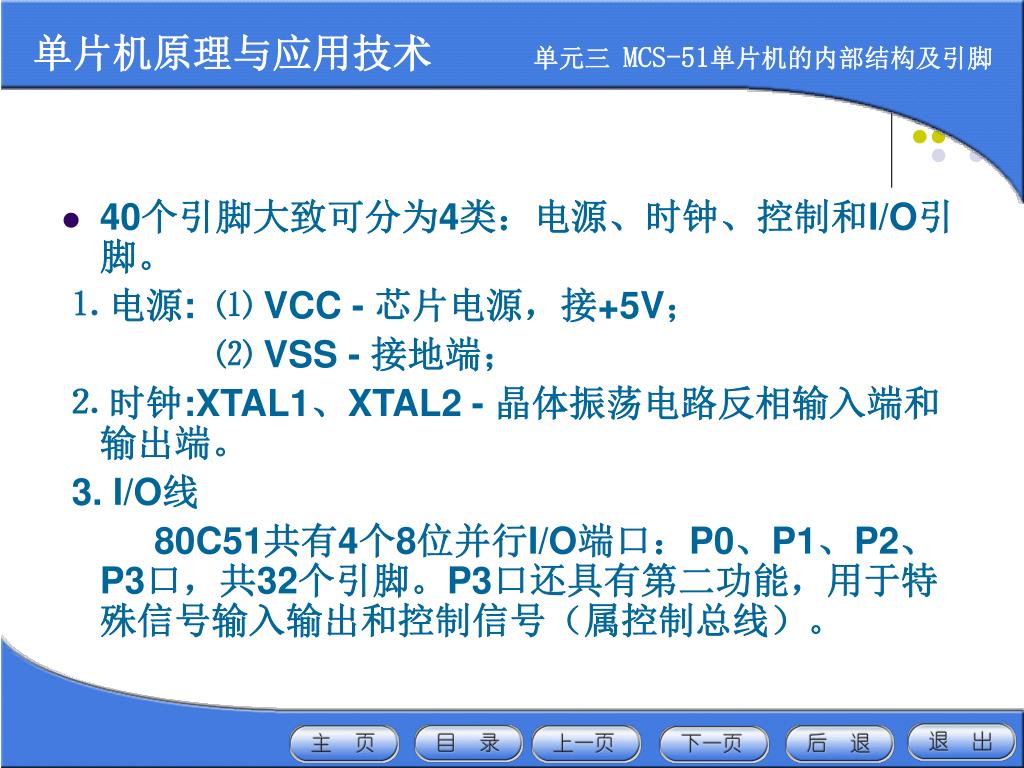

  8. 40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。 ⒈ 电源: ⑴ VCC - 芯片电源，接+5V； ⑵ VSS - 接地端； ⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 3. I/O线 80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

  9. 4. 控制线:控制线共有4根， ⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ①ALE功能：用来锁存P0口送出的低8位地址 ②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。 ⑵ PSEN:外ROM读选通信号。

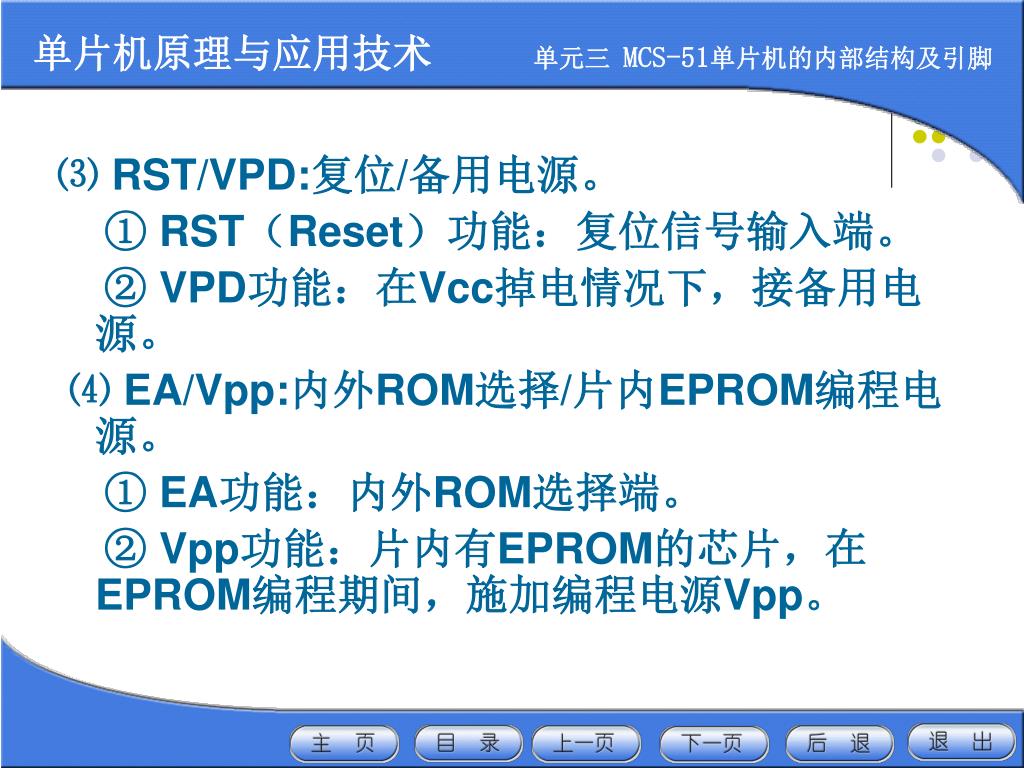

  10. ⑶ RST/VPD:复位/备用电源。 ① RST（Reset）功能：复位信号输入端。 ② VPD功能：在Vcc掉电情况下，接备用电源。 ⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。 ① EA功能：内外ROM选择端。 ② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
