1 / 7

小さい HOMO-LUMO ギャップ 分子が自己集積すると同時にキャリアーが発生 強い三次元性 高い相転移温度 多フロンティアー p -d 系

単一分子性金属. 小さい HOMO-LUMO ギャップ 分子が自己集積すると同時にキャリアーが発生 強い三次元性 高い相転移温度 多フロンティアー p -d 系. M(tmdt) 2 M= Ni, Au, Cu, Pd, Pt. Ni(tmdt) 2 : metallic down to 0.6 K Au(tmdt) 2 : AF metal ( T N =110 K) Pt(tmdt) 2 : metallic down to liq. He Temp.

keane-mcclure
Download Presentation

小さい HOMO-LUMO ギャップ 分子が自己集積すると同時にキャリアーが発生 強い三次元性 高い相転移温度 多フロンティアー p -d 系

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

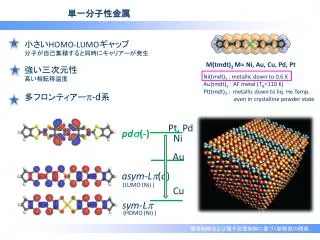

  1. 単一分子性金属 小さいHOMO-LUMOギャップ 分子が自己集積すると同時にキャリアーが発生 強い三次元性 高い相転移温度 多フロンティアーp-d系 M(tmdt)2 M= Ni, Au, Cu, Pd, Pt Ni(tmdt)2 : metallic down to 0.6 K Au(tmdt)2 : AF metal (TN=110 K) Pt(tmdt)2 : metallic down to liq. He Temp. even in crystalline powder state Pt, Pd pds(-) Ni Au asym-Lp(d) (LUMO (Ni) ) Cu sym-Lp (HOMO (Ni) )

  2. 　　　　単一分子性伝導体M(tmdt)2 (M=Ni, Au, Cu) Ni(tmdt)2 Au(tmdt)2 Cu(tmdt)2 Ni Au AF TN110 K Cu 1D HeisenbergChain TN13K M(tmdt)2 (M=Ni, Au, Cu) AF

  3. Ni(tmdt)2 と Cu(tmdt)2の分子軌道計算 [Ni(tmdt)2] [Cu(tmdt)2] pds(-) asym-Lπ(d) sym-Lπ pds(-) Cu Ni 3D p金属 • 伝導バンド…sym-Lp, asymLp(d) • + • 局在磁性軌道….pds(-) 4s 3d 遷移金属原子

  4. ( [Ni1-xCux(tmdt)2] (x  0.11) Y. Idobata, B. Zhou, A. Kobayashi, H. Kobayashi, J. Amer. Chem. Soc., 134, 871 (2012). 結晶学的データ a = 6.419(2) Å b = 7.457(2) c = 12.041(3) a = 90.54(2)° b= 96.94(2) c= 103.55(2) V = 555.7(2) Å3 Z = １ Triclinic P1- 293 K Ni Ni(tmdt)2 (89 %) Cu Ni Cu(tmdt)2 (11 %) Cu

  5. [Ni1-xCux(tmdt)2] (a) x (%) 9.8 13 18 27 Kondo-System (La1-xCex )B6 Z. Physik 1976, B25, 269 0.01 0.005 0.0 c(emu K / mol) 0.06 0.04 0.02 0.0 cT (emu K / mol) 10 100 T (K) (b) 0.08 0.06 0.04 0.02 0.0 x  0.13 1 : 6T 2 : 3 3 : 1 4 : 0.3 7 6 cT (emu K / mol) 5 4 3 5 : 0.1 6 : 0.05 7 : 0.015 2 1 10 100 T (K)

  6. [Ni1-xCux(tmdt)2] (x  0.11) 四端子法抵抗測定(0.12mm) Resistivity log T Resistivity sRT= 150 S/cm T/K

  7. [Ni1-xCux(tmdt)2] (x  0.11) Resistivity 25 T/K Resistivity Rmes Rcal Rcal= Ro+a1T+a2T2+…+a5T5 (T >50 K) Rmes - Rcal T/K Ro= 0.06311 a1= 0.00171 a2= 8.18 x 10-6 a3= -3.74x 10-8 a4= 1.43 x10-10 a5= -1.69 x 10-13 log T

More Related
