  1. MRE PARTE 2 FEVEREIRO/ 2009 GMP-102 BCAS 2009

  2. GENERALIDADES BCAS 2009

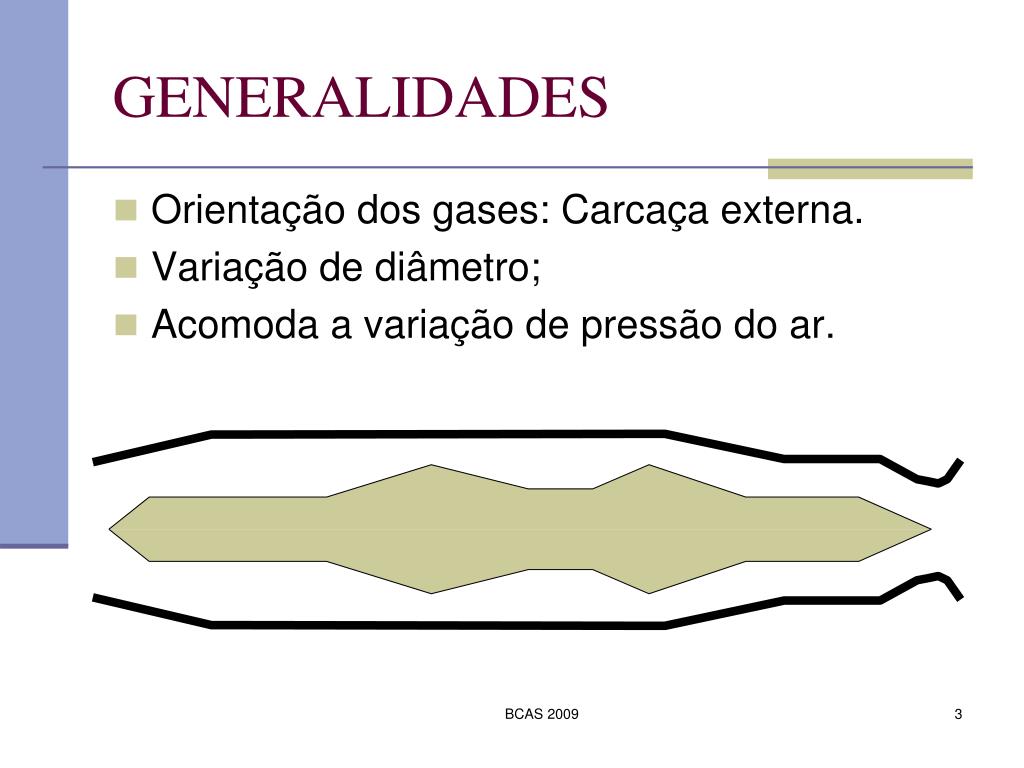

  3. GENERALIDADES • Orientação dos gases: Carcaça externa. • Variação de diâmetro; • Acomoda a variação de pressão do ar. BCAS 2009

  4. GENERALIDADES • Unidade que eleva a pressão e reduz o volume de ar. • Bomba/ compressor. • Tipos de compressores: axial e centrífugo. • Fluxo axial = direção paralela ao eixo. BCAS 2009

  5. GENERALIDADES Compressor axial • Inúmeras fileiras de palhetas e alhetas; • Aletas presas a um disco estacionário; • Palhetas rotativas; • Rotativas aceleram o ar; • Estacionárias desaceleram o ar; • Energia de velocidade em energia de pressão. BCAS 2009

  6. GENERALIDADES • Par de palheta + aleta = 1 estágio. • Cada estágio = 1 parcela de compressão; • Cada par seguinte recebe o ar mais comprimido que o anterior; • A velocidade do ar é mantida. • A pressão e o volume são alterados. • Estágios = multiplicar a pressão sucessivamente. BCAS 2009

  7. GENERALIDADES ELEVAÇÃO DE PRESSÃO ESTÁGIOS 1 10 BCAS 2009

  8. COMPRESSORES • Introduz ar na câmara de combustão. • Taxa de compressão: • Quantas vezes a pressão de admissão foi aumentada. • Exemplo: 10:1 • ↑ Taxa de compressão = ↓ Consumo. • CDP = Compressor DischargePressure • CIP = Compressor InletPressure • Compressor ideal: ↓ Área frontal ↑ Taxa de c. BCAS 2009

  9. COMPRESSORES • Dois tipos básicos: Axial e centrífugo. • Existem motores com combinação entre eles. BCAS 2009

  10. COMPRESSORES BCAS 2009

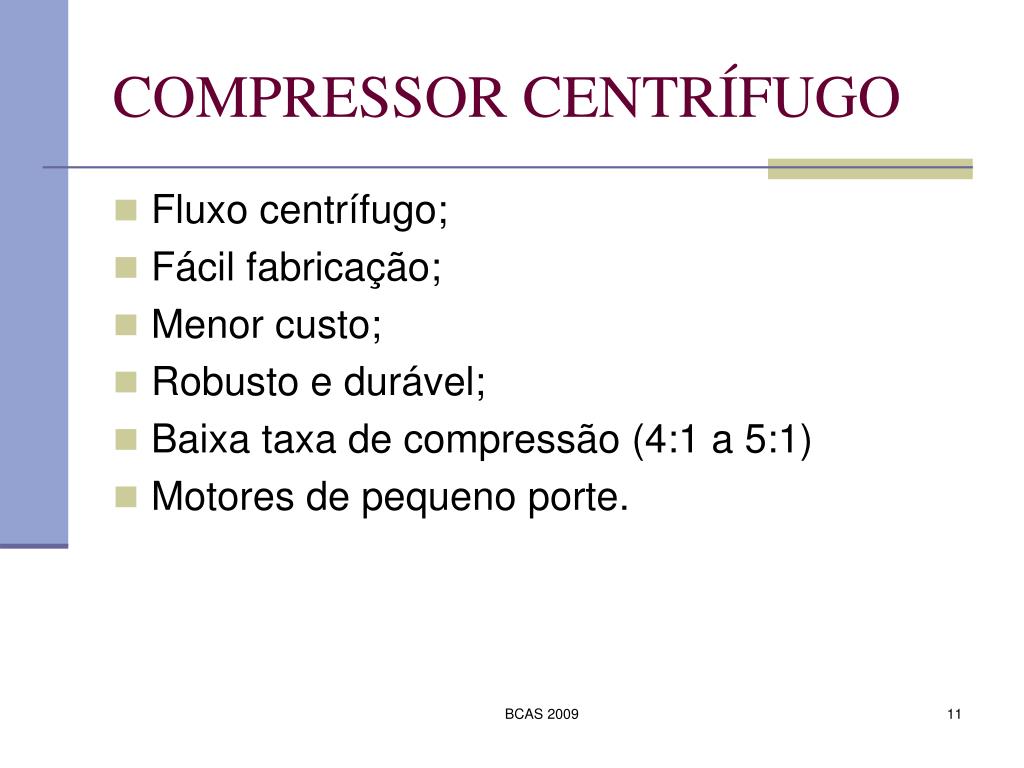

  11. COMPRESSOR CENTRÍFUGO • Fluxo centrífugo; • Fácil fabricação; • Menor custo; • Robusto e durável; • Baixa taxa de compressão (4:1 a 5:1) • Motores de pequeno porte. BCAS 2009

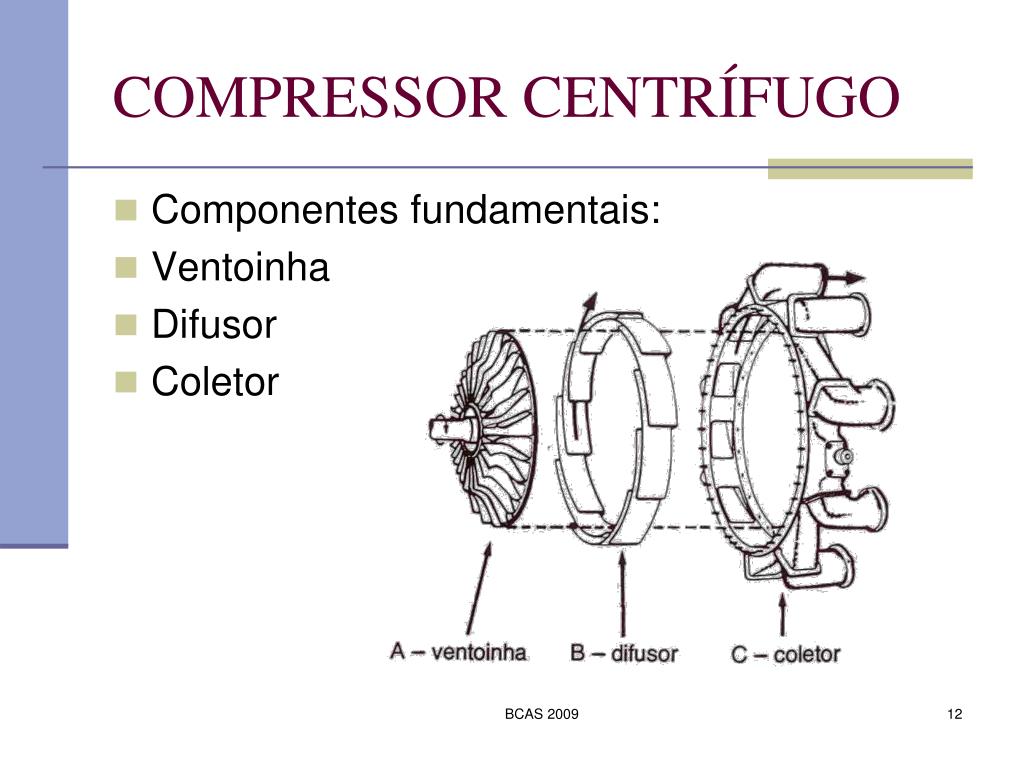

  12. COMPRESSOR CENTRÍFUGO • Componentes fundamentais: • Ventoinha • Difusor • Coletor BCAS 2009

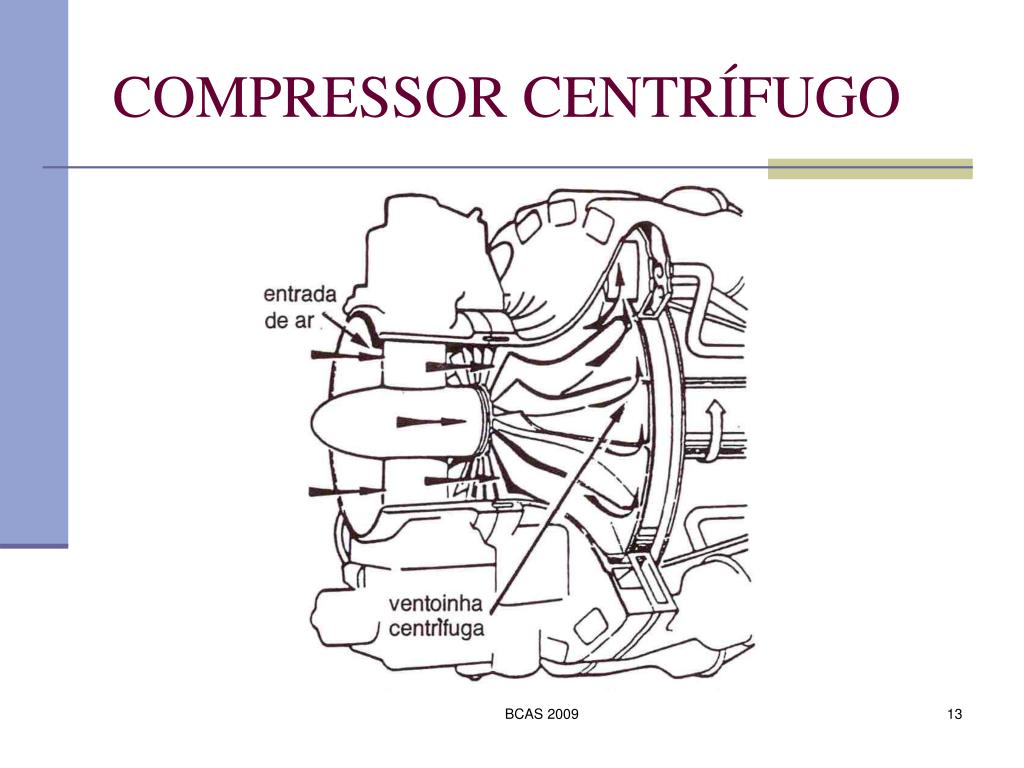

  13. COMPRESSOR CENTRÍFUGO BCAS 2009

  14. COMPRESSOR CENTRÍFUGO BCAS 2009

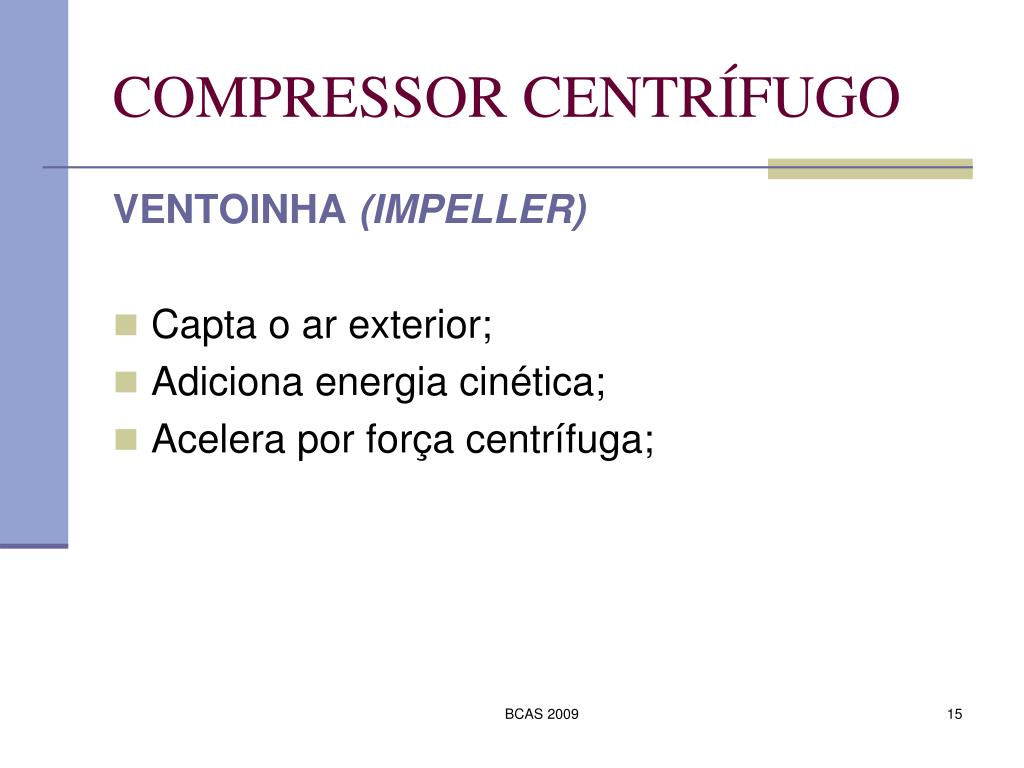

  15. COMPRESSOR CENTRÍFUGO VENTOINHA (IMPELLER) • Capta o ar exterior; • Adiciona energia cinética; • Acelera por força centrífuga; BCAS 2009

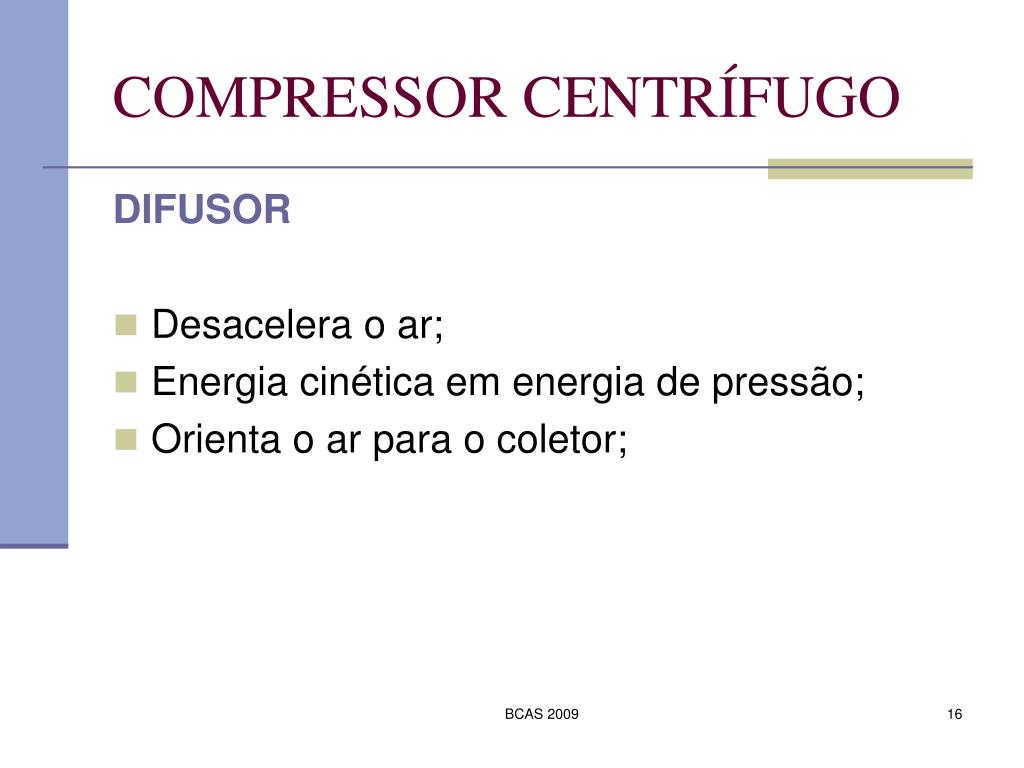

  16. COMPRESSOR CENTRÍFUGO DIFUSOR • Desacelera o ar; • Energia cinética em energia de pressão; • Orienta o ar para o coletor; BCAS 2009

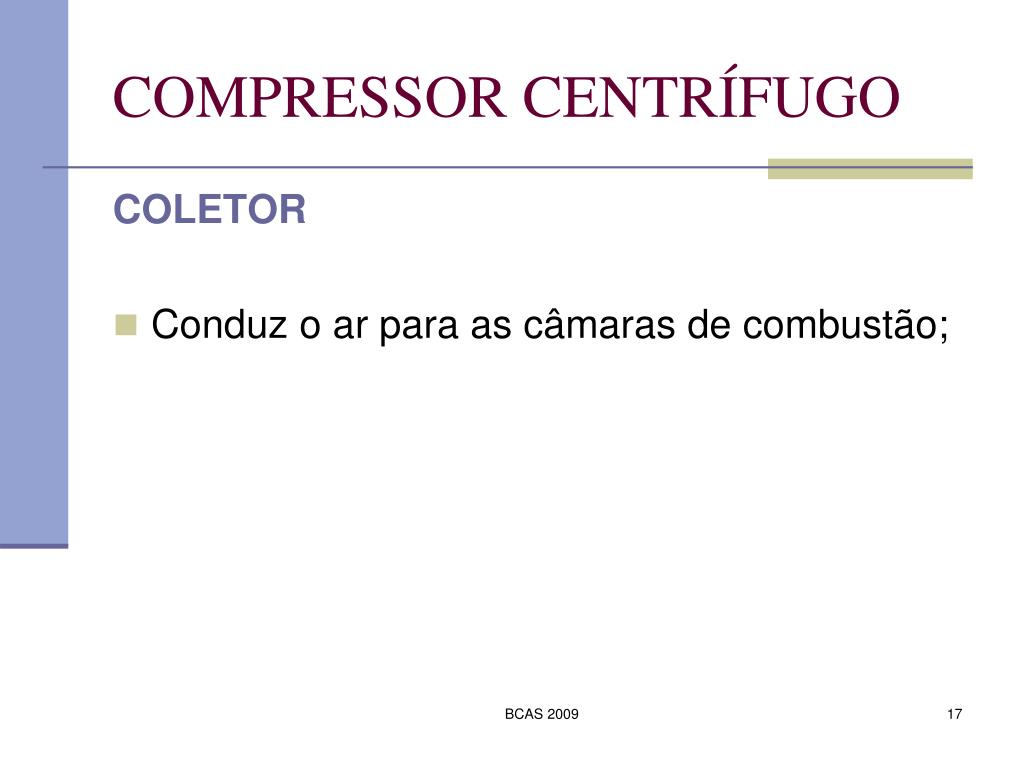

  17. COMPRESSOR CENTRÍFUGO COLETOR • Conduz o ar para as câmaras de combustão; BCAS 2009

  18. COMPRESSOR AXIAL • Mais eficiente; • Admite um volume maior de ar; • Maior taxa de compressão; • Pode chegar a 21:1; • Direção paralela ao eixo do motor; • Compressão horizontal; • Evita perdas de energia; (curvas) • Unidades básicas: Rotor e estator. BCAS 2009

  19. COMPRESSOR AXIAL BCAS 2009

  20. COMPRESSOR AXIAL BCAS 2009

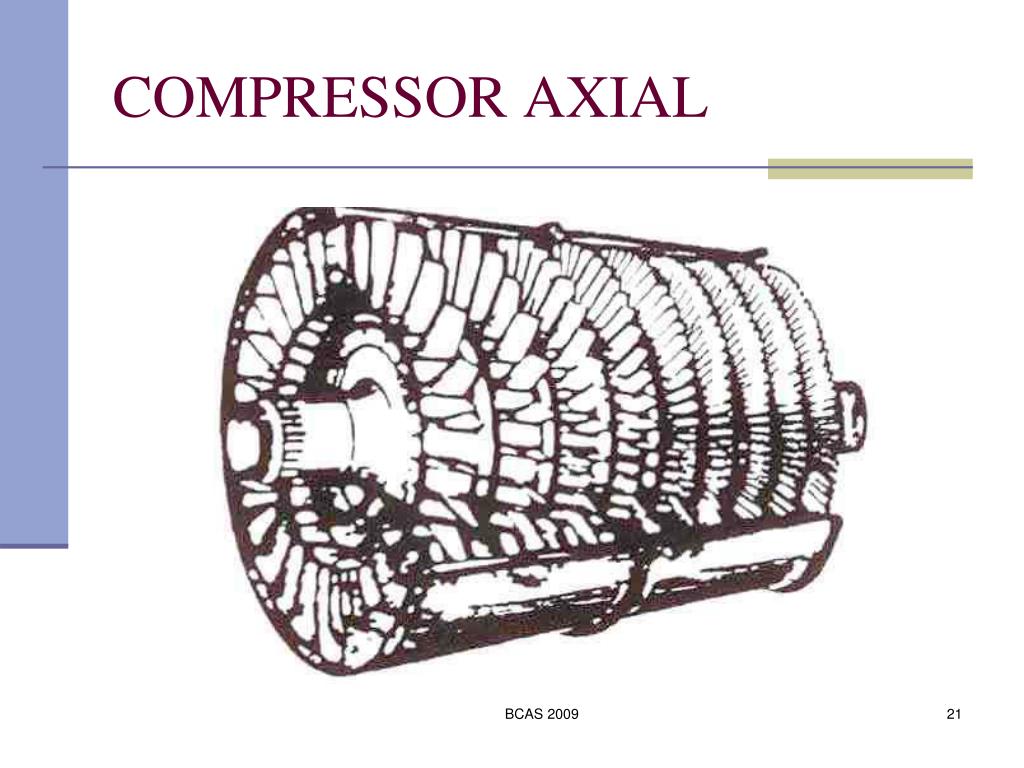

  21. COMPRESSOR AXIAL BCAS 2009

  22. COMPRESSOR AXIAL BCAS 2009

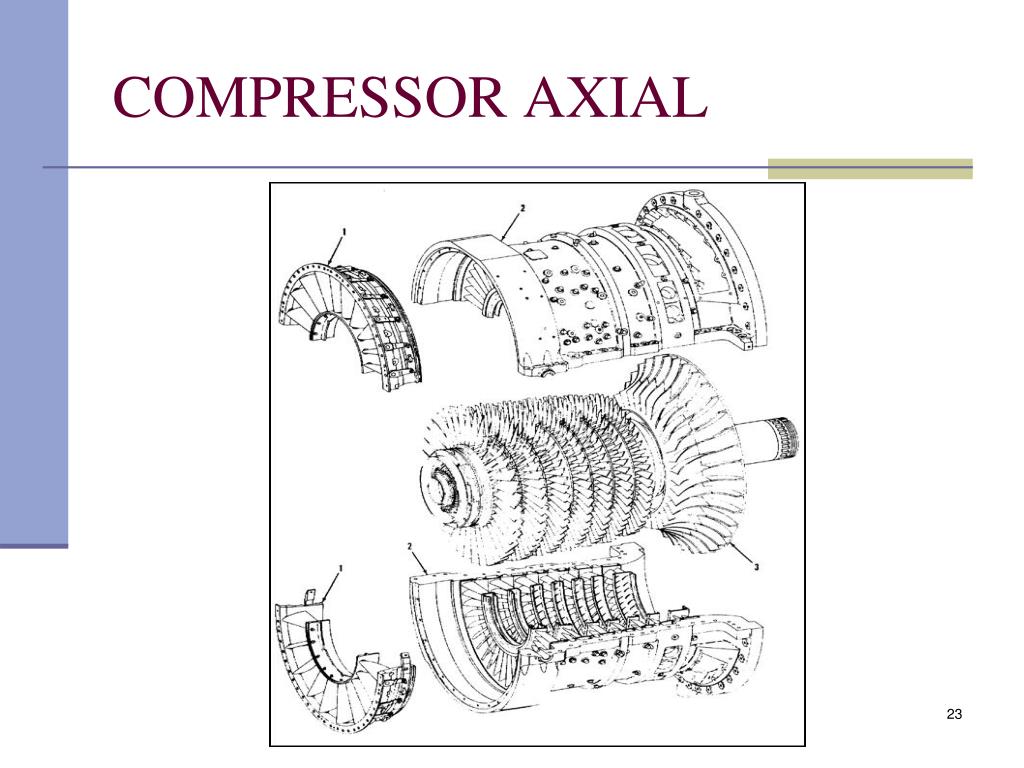

  23. COMPRESSOR AXIAL BCAS 2009

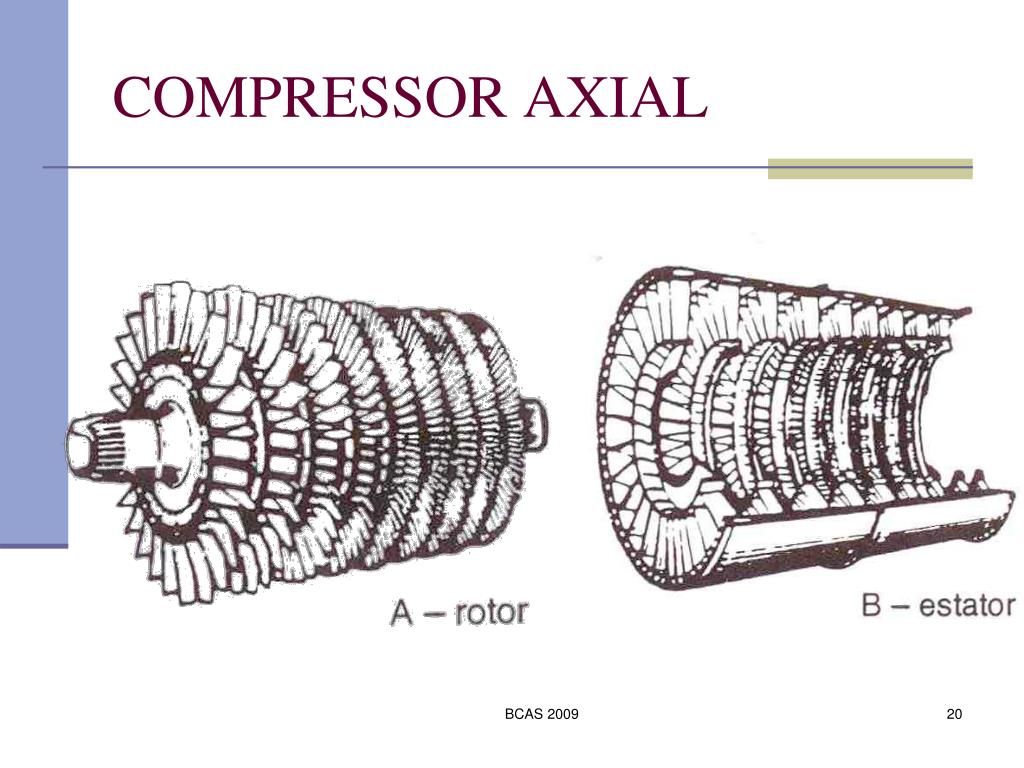

  24. COMPRESSOR AXIAL ROTOR • Palhetas montadas radialmente; • Impulsionam o ar para trás; • Tambores acionados por um eixo comum; • Peça inteiriça (spool) • Palhetas rotoras (Blades) • Discos separados por anéis espaçadores. • Material: Ligas de alumínio, aço ou titânio. BCAS 2009

  25. COMPRESSOR AXIAL ESTATOR • Palhetas montadas radialmente na carcaça; • Recebem o ar do duto de entrada/ estágio; • Direcionam para a câmara ou próx. estágio; • Controlam a direção do ar para cada disco rotor; • O rotor gira dentro do estator; BCAS 2009

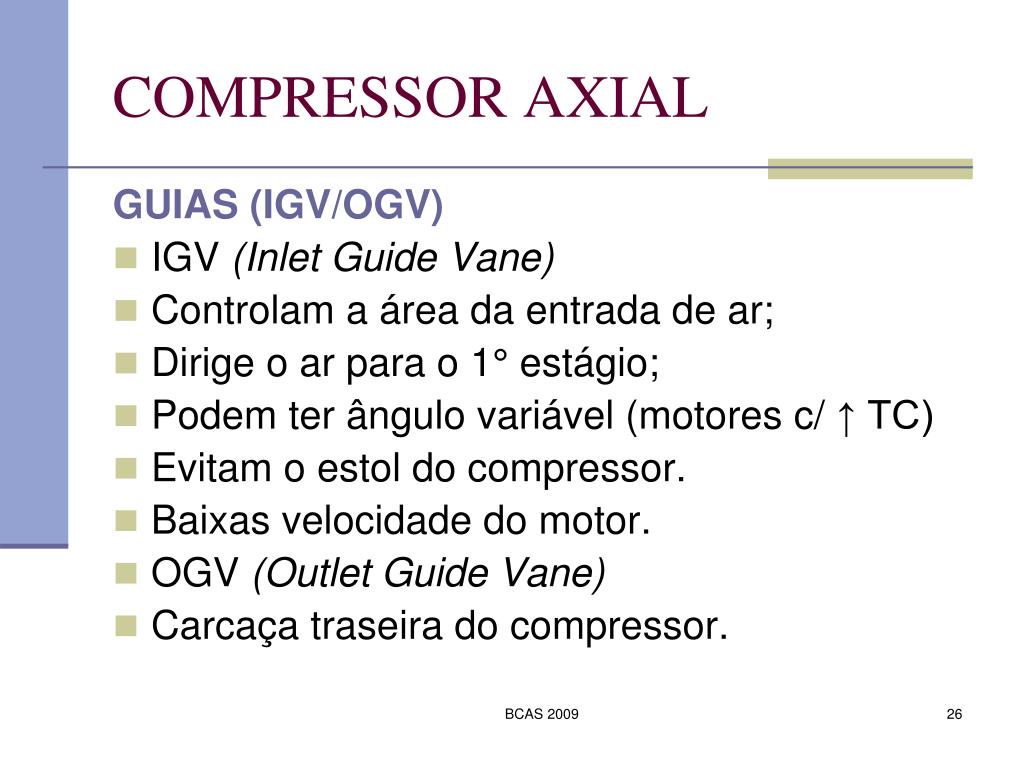

  26. COMPRESSOR AXIAL GUIAS (IGV/OGV) • IGV (Inlet Guide Vane) • Controlam a área da entrada de ar; • Dirige o ar para o 1° estágio; • Podem ter ângulo variável (motores c/ ↑ TC) • Evitam o estol do compressor. • Baixas velocidade do motor. • OGV (Outlet Guide Vane) • Carcaça traseira do compressor. BCAS 2009

  27. COMPRESSOR AXIAL GUIAS (IGV/OGV) • Fornece ar à câmara de combustão com mínimo turbilhonamento. • Estágios traseiros sem eficiência – Estágios dianteiros com sobrecarga = Estol. BCAS 2009

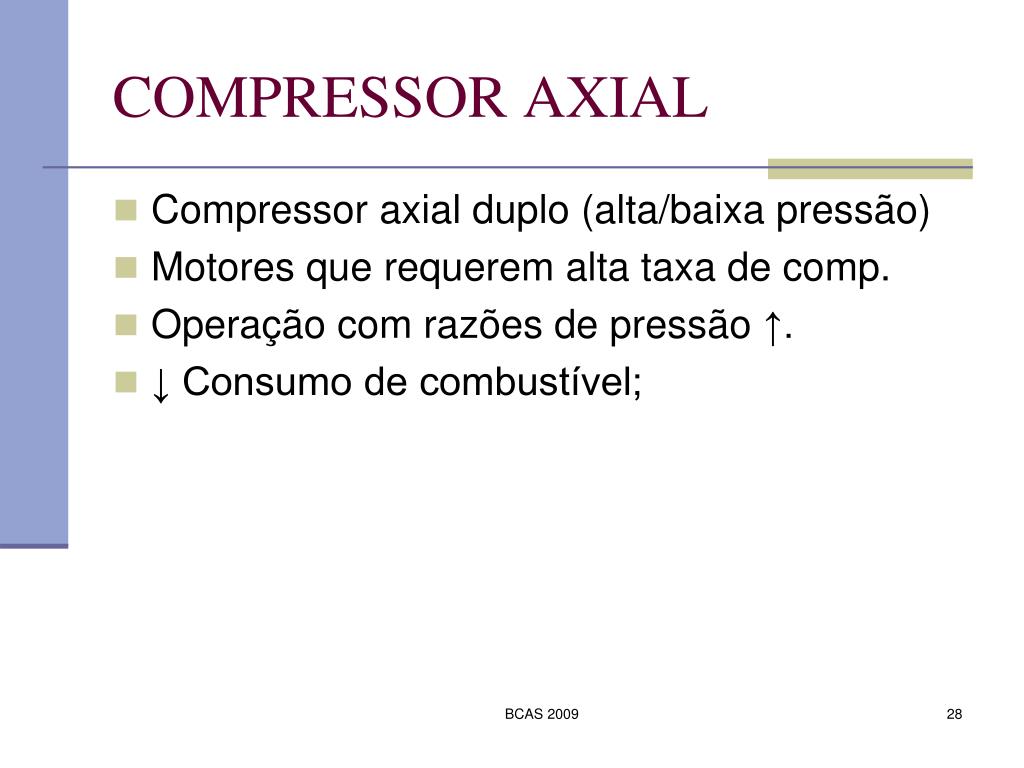

  28. COMPRESSOR AXIAL • Compressor axial duplo (alta/baixa pressão) • Motores que requerem alta taxa de comp. • Operação com razões de pressão ↑. • ↓ Consumo de combustível; BCAS 2009

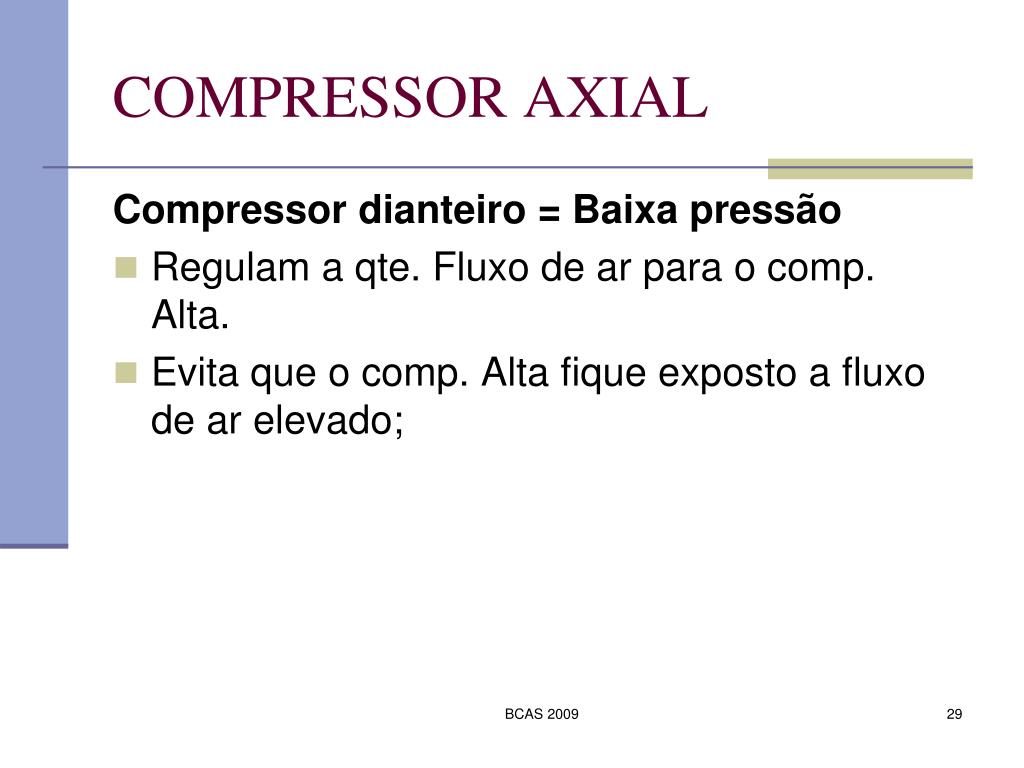

  29. COMPRESSOR AXIAL Compressor dianteiro = Baixa pressão • Regulam a qte. Fluxo de ar para o comp. Alta. • Evita que o comp. Alta fique exposto a fluxo de ar elevado; BCAS 2009

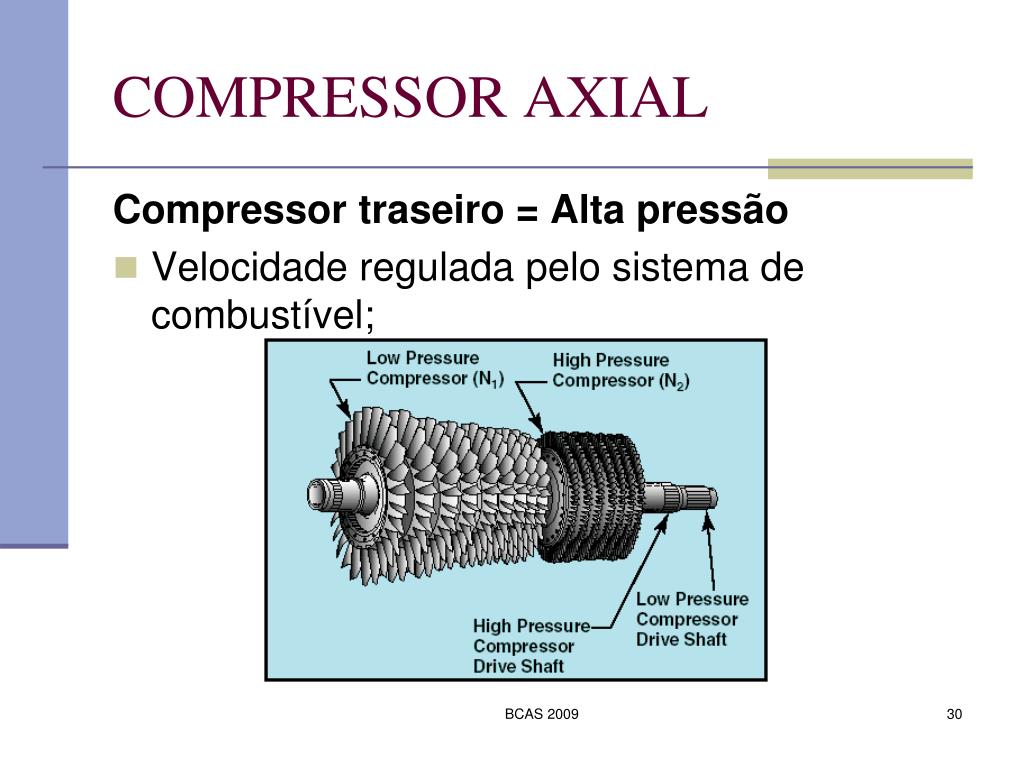

  30. COMPRESSOR AXIAL Compressor traseiro = Alta pressão • Velocidade regulada pelo sistema de combustível; BCAS 2009

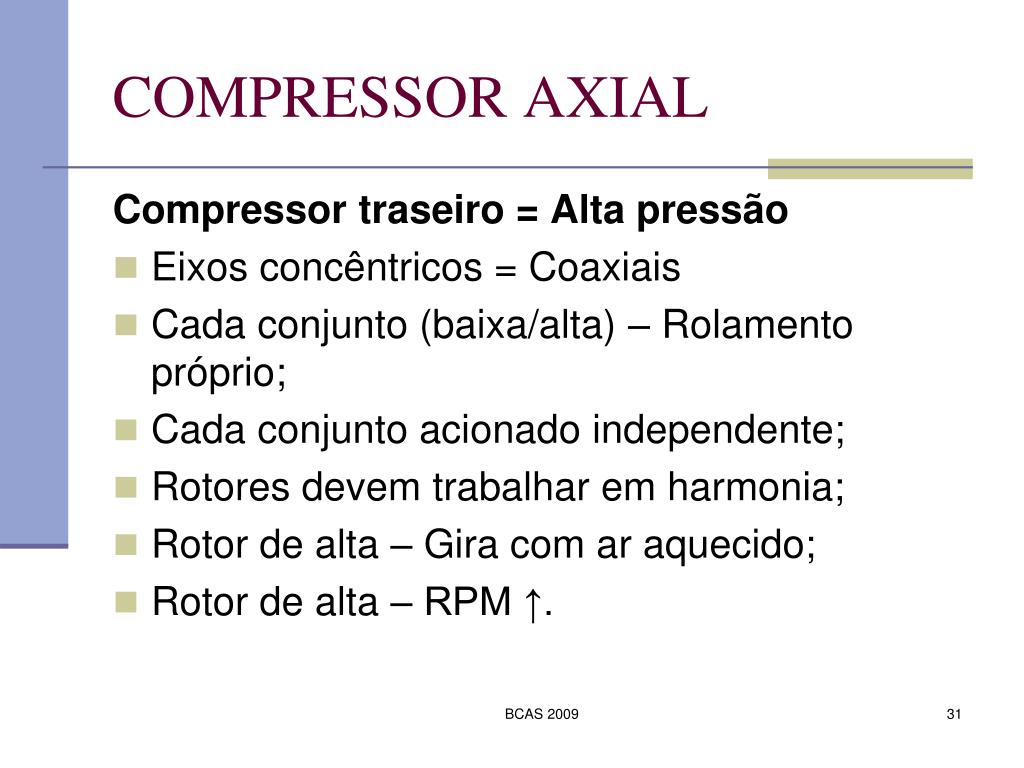

  31. COMPRESSOR AXIAL Compressor traseiro = Alta pressão • Eixos concêntricos = Coaxiais • Cada conjunto (baixa/alta) – Rolamento próprio; • Cada conjunto acionado independente; • Rotores devem trabalhar em harmonia; • Rotor de alta – Gira com ar aquecido; • Rotor de alta – RPM ↑. BCAS 2009

  32. COMPRESSOR AXIAL • A taxa de compressão de cada estágio é em média 1,14. • Compressão eficiente = 8 a 14 estágios; • Temp. em um compressor simples: ↑ 10x • Temp. compressor duplo: ↑ 28 x. BCAS 2009

  33. COMPRESSOR AXIAL BCAS 2009

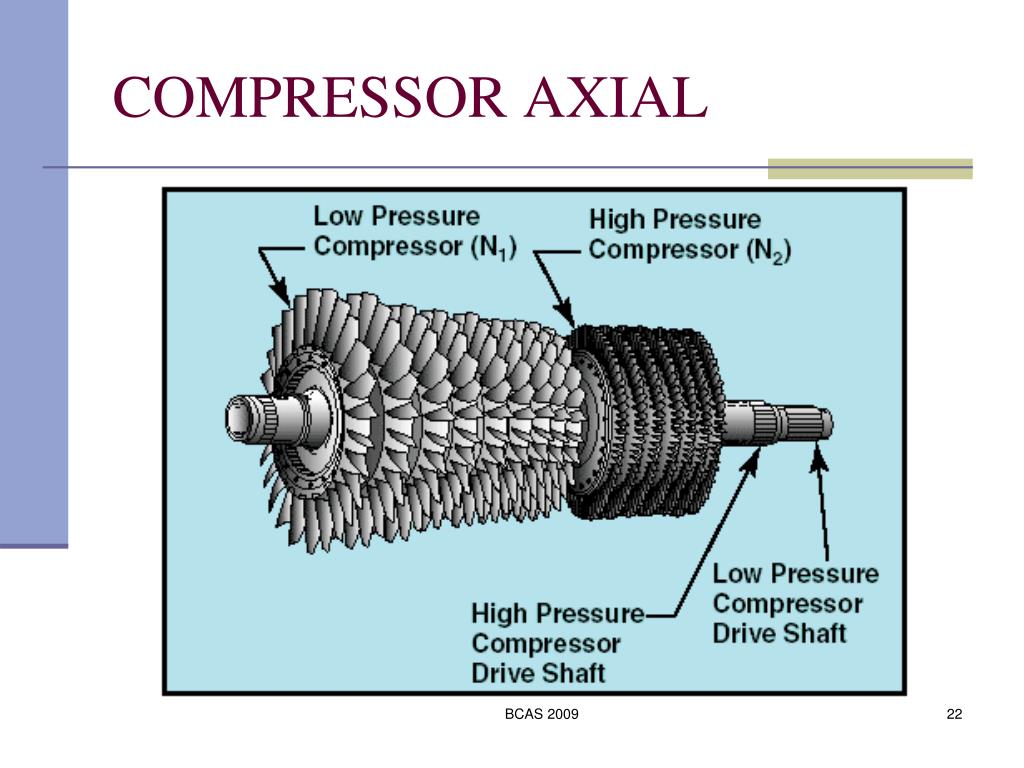

  34. COMPRESSOR AXIAL N1 N2 BCAS 2009

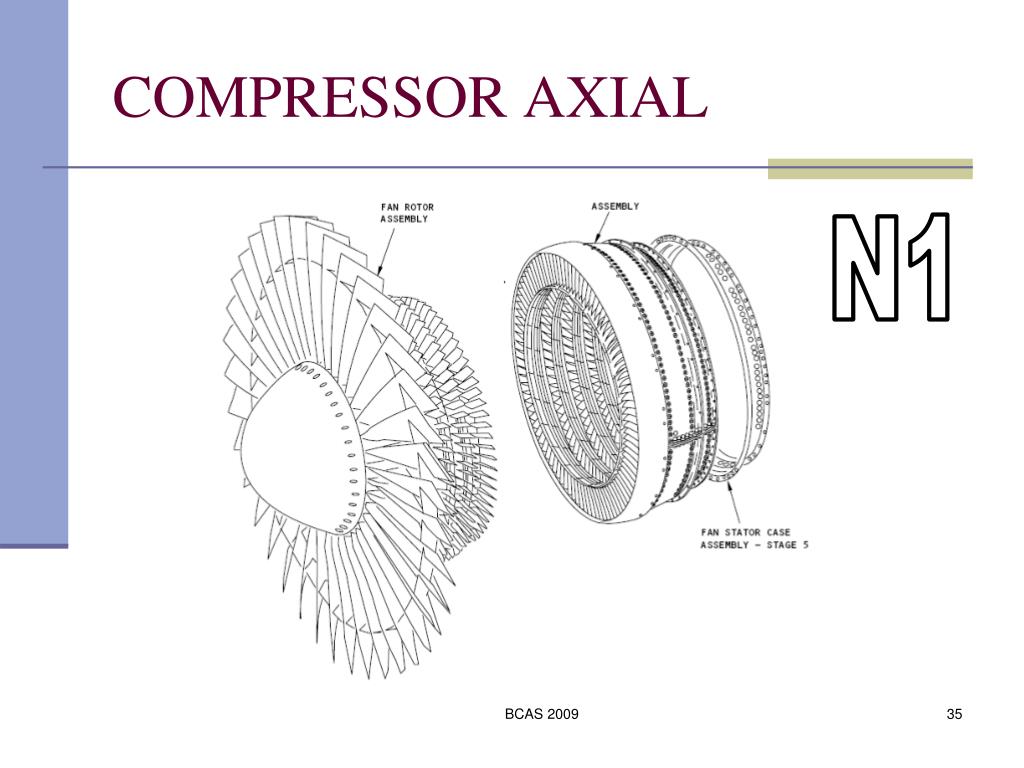

  35. COMPRESSOR AXIAL N1 BCAS 2009

  36. N2 BCAS 2009

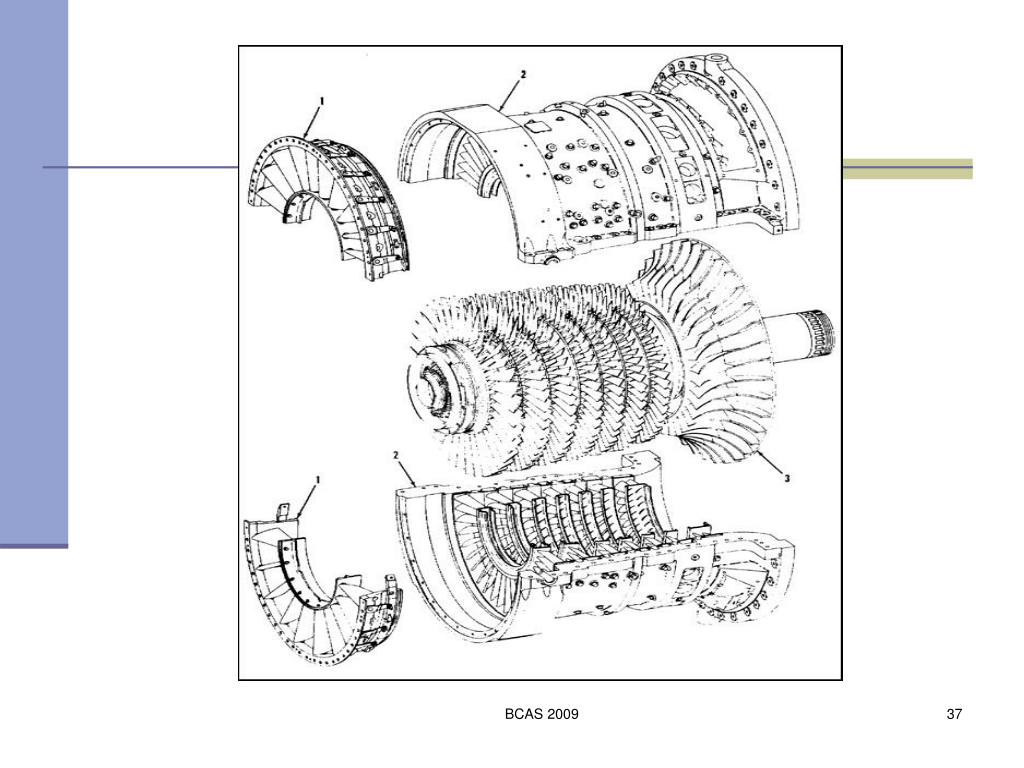

  37. BCAS 2009
