Selezione delle caratteristiche - Principal Component Analysis

dove  l e  k sono le medie delle caratteristiche x l ed x k , rispettivamente. Per M oggetti con N caratteristiche ( x 1 ,x 2 ,..........x N ) è definita una matrice simmetrica di covarianza C realizzata con i valori di covarianza C l,k :.

kaylee
Download Presentation

Selezione delle caratteristiche - Principal Component Analysis

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

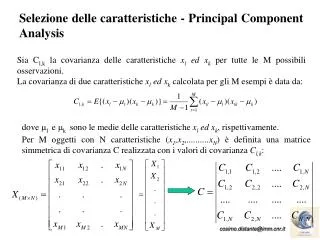

  1. dove l e k sono le medie delle caratteristiche xl ed xk, rispettivamente. Per M oggetti con N caratteristiche (x1,x2,..........xN) è definita una matrice simmetrica di covarianza C realizzata con i valori di covarianza Cl,k: Selezione delle caratteristiche - Principal Component Analysis Sia Cl,k la covarianza delle caratteristiche xl ed xk per tutte le M possibili osservazioni. La covarianza di due caratteristiche xl ed xk calcolata per gli M esempi è data da:

  2. Il valore di covarianza Cl,k è nullo se le caratteristiche xled xk sono non correlate: Principal Component Analysis • Gli elementi Ciidiagonali della matrice simmetrica di covarianza rappresentano la varianza delle N caratteristiche. • La direzione di massima varianza è parallela all’autovettore corrispondente all’autovalore massimo della matrice di covarianza C. • Gli autovettori di C sono ortogonali tra loro e le loro direzioni sono parallele ai corrispondenti autovalori.

  3. Principal Component Analysis • La matrice di covarianza può essere diagonalizzata con la procedura di trasformazione agli assi principali (oppure alle componenti principali PCA o trasformata di Karhunen-Loeve) • Le caratteristiche degli oggetti in questo nuovo sistema di riferimento risultano non correlate. • L’idea principale è che maggiore informazione corrisponde a maggiore varianza. • Algoritmi PCA: • Covarianza/Correlazione • Singular value decomposition (SVD)

  4. Principal Component Analysis Le nuove caratteristiche (componenti) y=eX sono espresse come combinazione lineare delle xi caratteristiche di input e corrispondono agli autovettori della matrice di covarianza C. Gli autovalori corrispondenti sono la varianza. Per trovare la prima componente principale, che denoteremo con y1, è necessario trovare il vettore di coefficienti e1=(e11,…,e1N) tale che la varianza di e1X sia massima rispetto alla classe di tutte le combinazioni lineari di X soggette al vincolo (la norma di e1 è unitaria) y1= e1X Dalla definizione di autovettore/autovalore: Cy=yλ Ce1X=e1Xλ1 e1’Ce1X= e1’ e1Xλ1  e1’Ce1X= Xλ1 e1’Ce1= λ1 e1’Ce1 – λ1 I= 0  (C- λ1 I) e1 = 0

  5. Principal Component Analysis La seconda componente si ottiene trovando il secondo vettore normalizzato e2 ortogonale a e1 y2= e2X che avrà la seconda varianza massima Le N componenti principali estratte soddisfano la proprietà Tutte le correlazioni e covarianze del campione tra coppie delle componenti derivate sono zero.

  6. Y1 Y2 Y3 Con e1 = [0.248300612 0.9394863248 0.2360347807] e2 = [0.1869712323 -0.2519829869 0.9494979382] e3 = [-0.4889375567 -0.03550023213 0.8715960383]

  7. Gli assi coordinati delle nuove caratteristiche yl ed yk risultano ruotati rispetto a quelli di input xl ed xk di un angolo  e la loro relazione è definita dall’equazione: Principal Component Analysis Gli autovettori della matrice di covarianza C sono orientati nella direzione di massima varianza e, conseguentemente, le caratteristiche associate si presentano con grande varianza (caratteristiche più significative). Le caratteristiche con varianza piccola possono essere trascurate in quanto non efficaci al fine della separabilità delle classi.

  8. Considerando i nuovi assi coordinati yl ed yk allineati con gli autovettori eled ek della matrice di covarianza C, la trasformata agli assi principali è data dalla equazione: oppure y = Ax dove Principal Component Analysis è la matrice di trasformazione delle nuove caratteristiche dove ciascuna riga rappresenta le proiezioni degli autovettori el ed eksui rispettivi assi xl ed xk.

  9. Principal Component Analysis Le nuove caratteristiche possono essere definite con l’origine dei nuovi assi coordinati yl ed yk coincidente con il centroide del cluster (l, k):

  10. Gli elementi della matrice di covarianza delle nuove caratteristiche y, sono dati da: dove ml ed mk sono le medie delle nuove caratteristiche yl ed yk, che sono uguali a zero come si può dimostrare: Si dimostra che la matrice di covarianza C` delle nuove caratteristiche y e` data da: dove si evidenzia la proprietà che le nuove caratteristiche yinon sono correlate, infatti tutti i termini hanno valore 0 ad esclusione di quelli sulla diagonale principale i che esprimono la varianza della caratteristica yi nella direzione dell’autovettore ei. Principal Component Analysis

  11. Principal Component Analysis In conclusione, con la trasformazione agli assi principali si ha una riduzione anche consistente del numero delle caratteristiche. Le caratteristiche in questo nuovo spazio, anche se risultano le più significative, non implicano però una migliore separazione dei cluster. Se i cluster nello spazio di origine sono molto vicini tra loro ed è difficile separarli, anche nello spazio delle nuove caratteristiche si avranno le stesse difficoltà di separazione. Le componenti principali conducono soltanto alla selezione del miglior sottoinsieme di caratteristiche più significative per semplificare il processo di classificazione avendo eliminato le caratteristiche ridondanti e non necessarie.

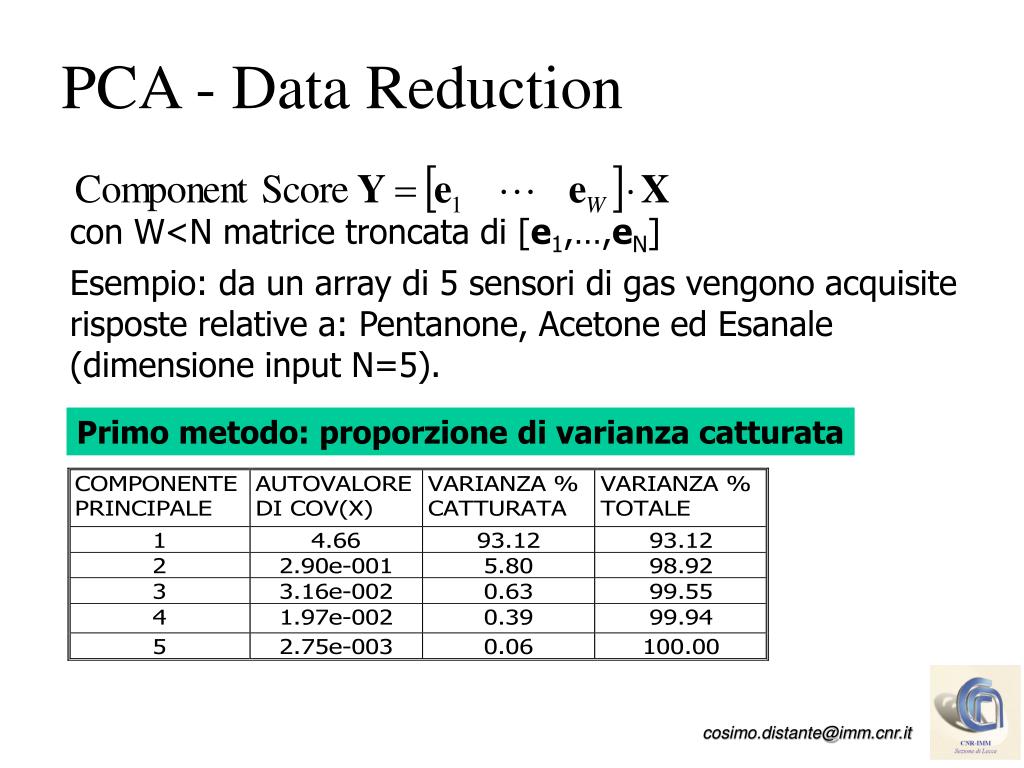

  12. Primo metodo: proporzione di varianza catturata PCA - Data Reduction con W<N matrice troncata di [e1,…,eN] Esempio: da un array di 5 sensori di gas vengono acquisite risposte relative a: Pentanone, Acetone ed Esanale (dimensione inputN=5).

  13. PCA - Data Reduction Secondo metodo: Screen test

  14. PCA - Data Reduction Score plot
