Presentation Transcript
situering

derde graad

tweede graad

eerste graad

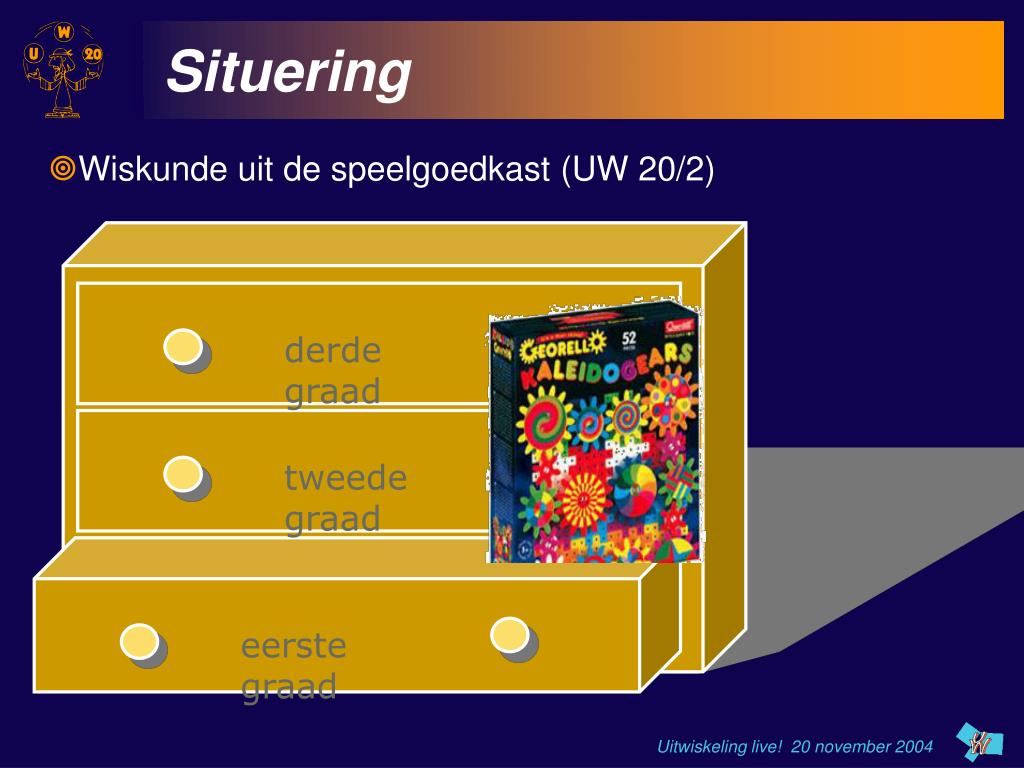

Situering
  • Wiskunde uit de speelgoedkast (UW 20/2)
tandwielen en draaizin

volgwiel: 6 tanden

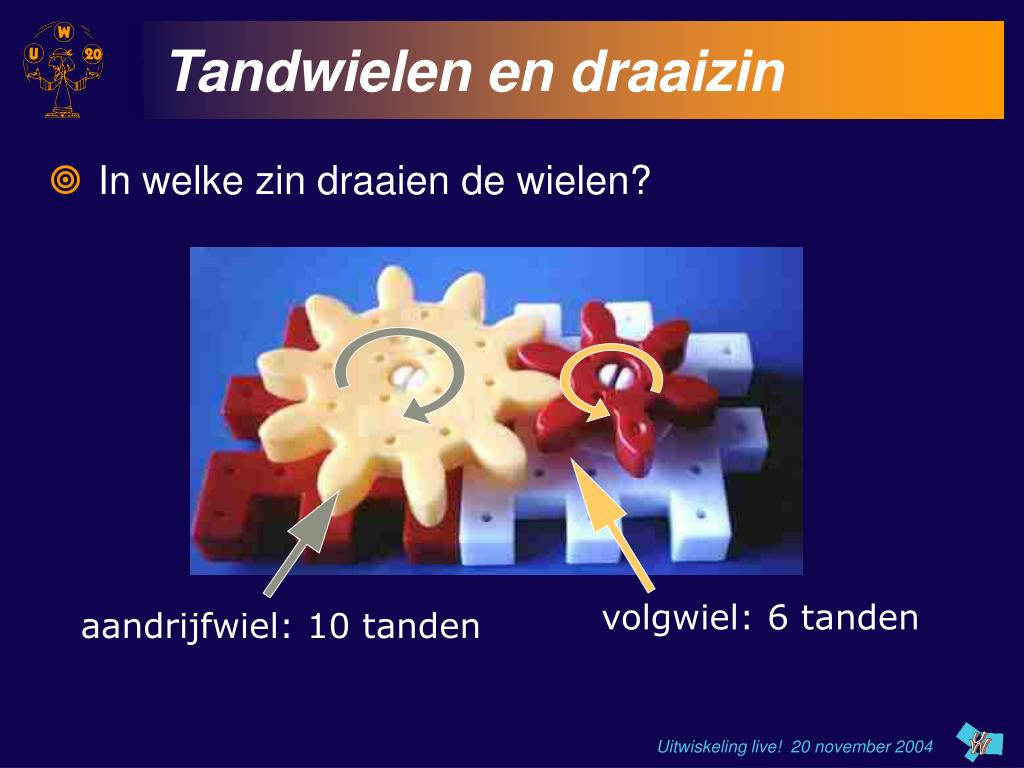

Tandwielen en draaizin
  • In welke zin draaien de wielen?

aandrijfwiel: 10 tanden

tandwielen en kgv 1 2

30 = kgv (10, 6)

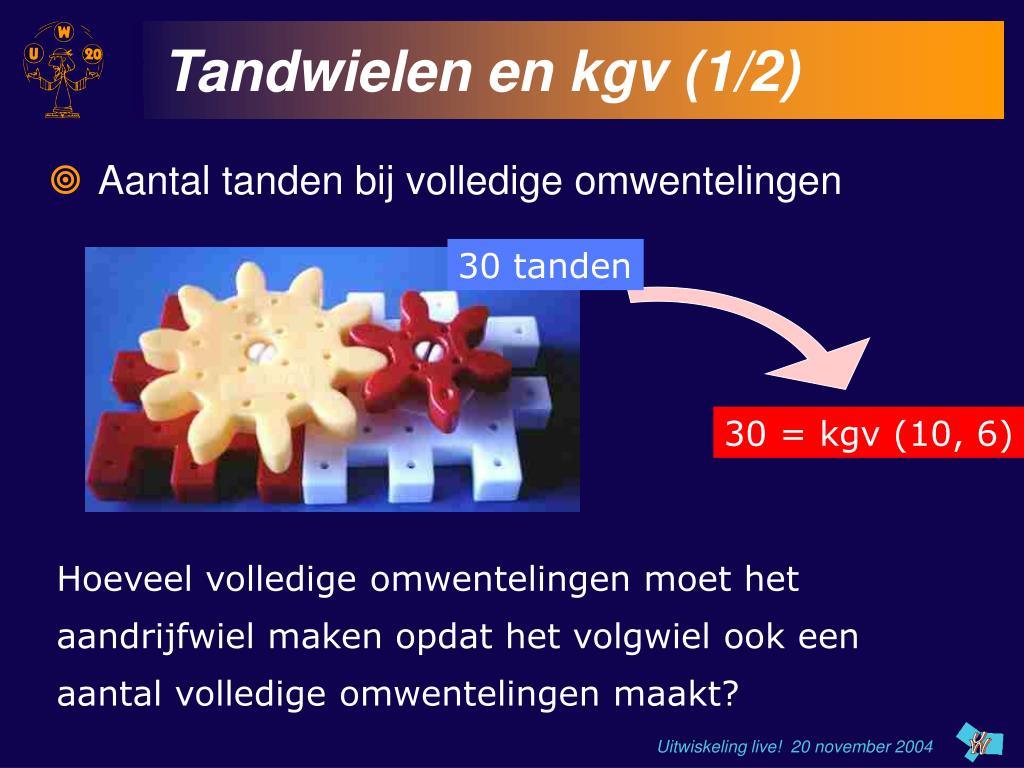

Tandwielen en kgv (1/2)
  • Aantal tanden bij volledige omwentelingen

30tanden

Hoeveel volledige omwentelingen moet het aandrijfwiel maken opdat het volgwiel ook een aantal volledige omwentelingen maakt?

tandwielen en kgv 2 2

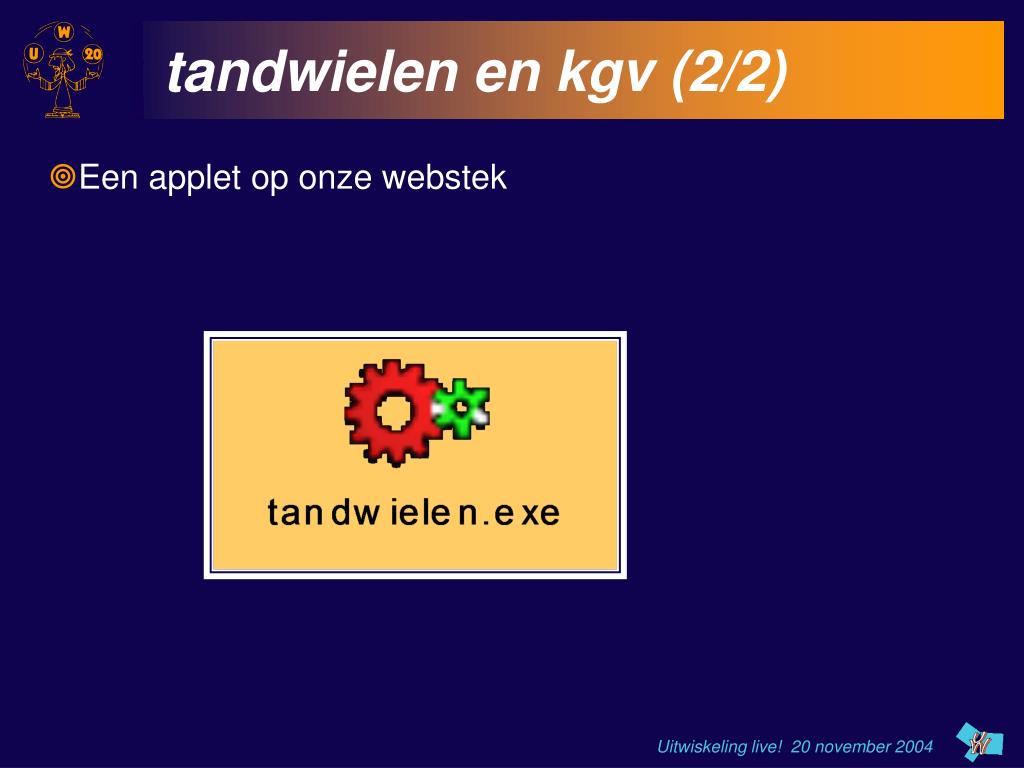

tandwielen en kgv (2/2)
  • Een applet op onze webstek
tandwielen en product van breuken 1 4

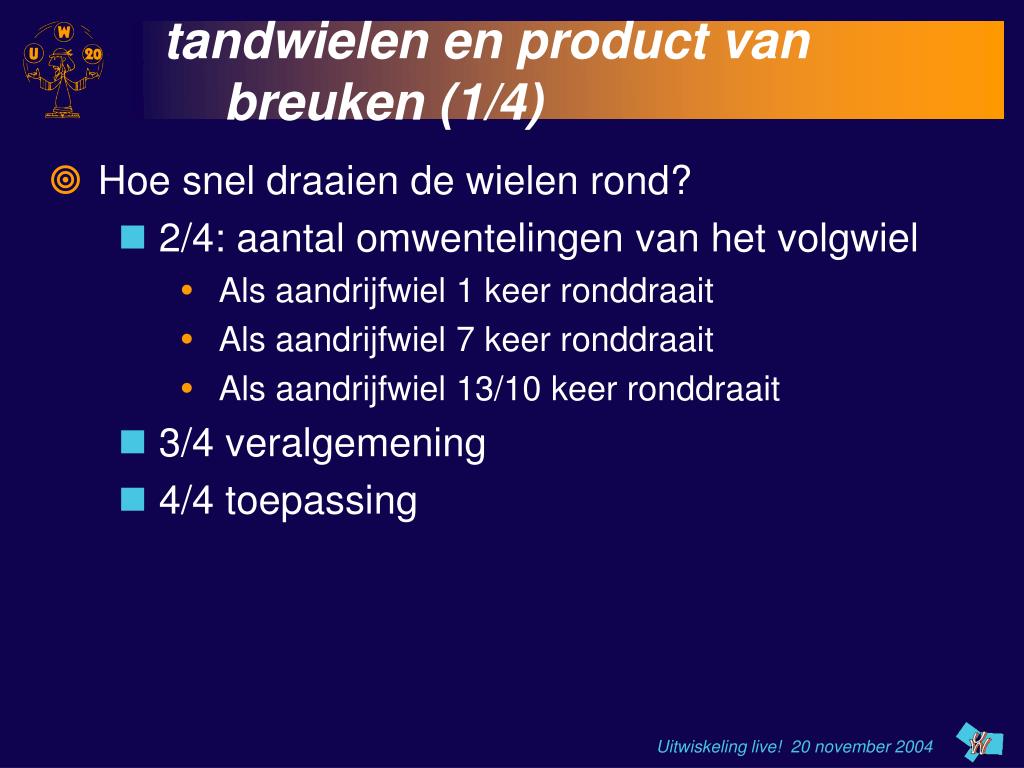

tandwielen en product van breuken (1/4)
  • Hoe snel draaien de wielen rond?
    • 2/4: aantal omwentelingen van het volgwiel
      • Als aandrijfwiel 1 keer ronddraait
      • Als aandrijfwiel 7 keer ronddraait
      • Als aandrijfwiel 13/10 keer ronddraait
    • 3/4 veralgemening
    • 4/4 toepassing

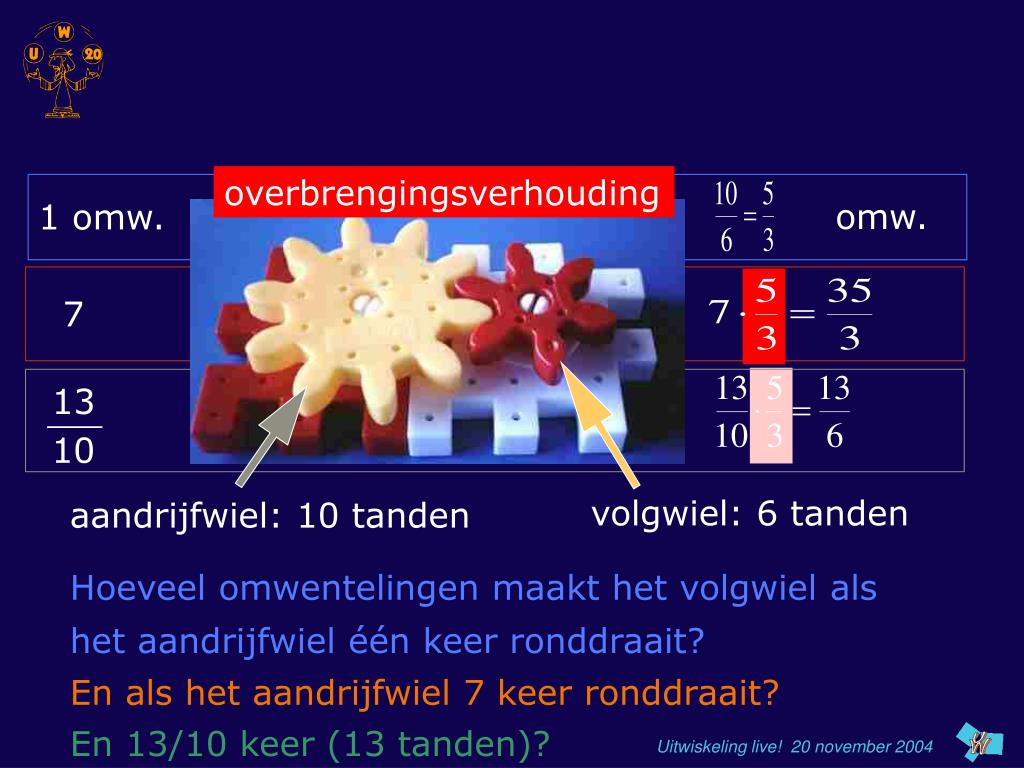

slide7

overbrengingsverhouding

omw.

volgwiel: 6 tanden

aandrijfwiel: 10 tanden

1 omw.

7

Hoeveel omwentelingen maakt het volgwiel als het aandrijfwiel één keer ronddraait?

En als het aandrijfwiel 7 keer ronddraait?

En 13/10 keer (13 tanden)?

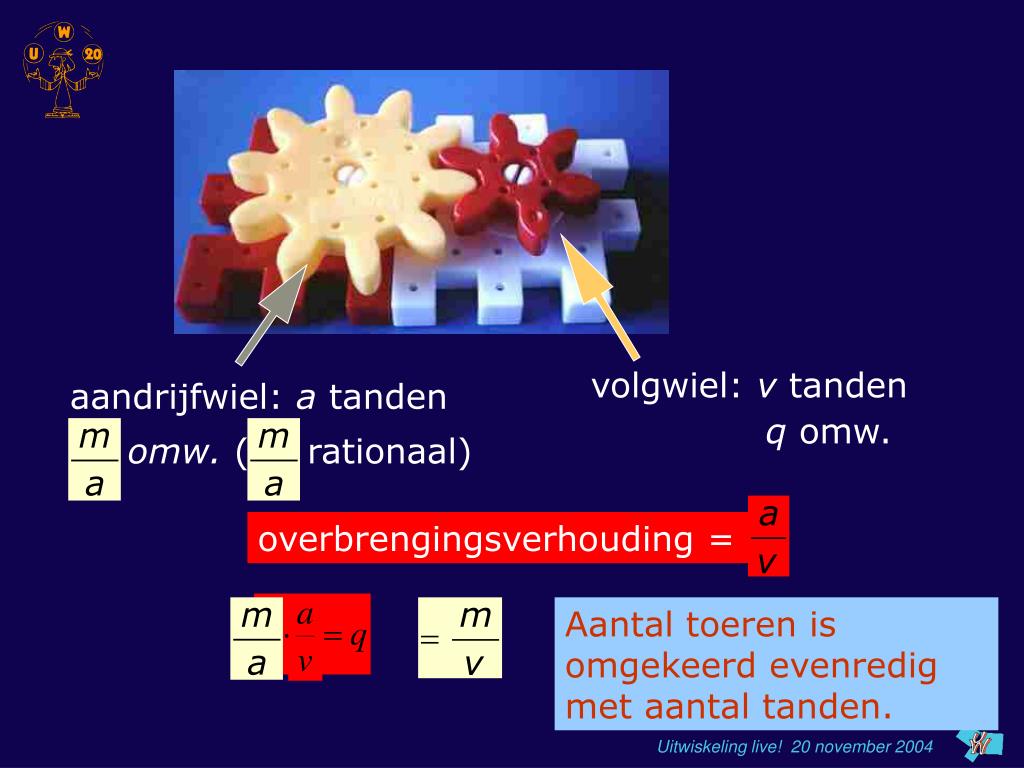

slide8

volgwiel: v tanden

q omw.

aandrijfwiel: a tanden

p omw. ( p rationaal)

overbrengingsverhouding =

Aantal toeren is omgekeerd evenredig met aantal tanden.

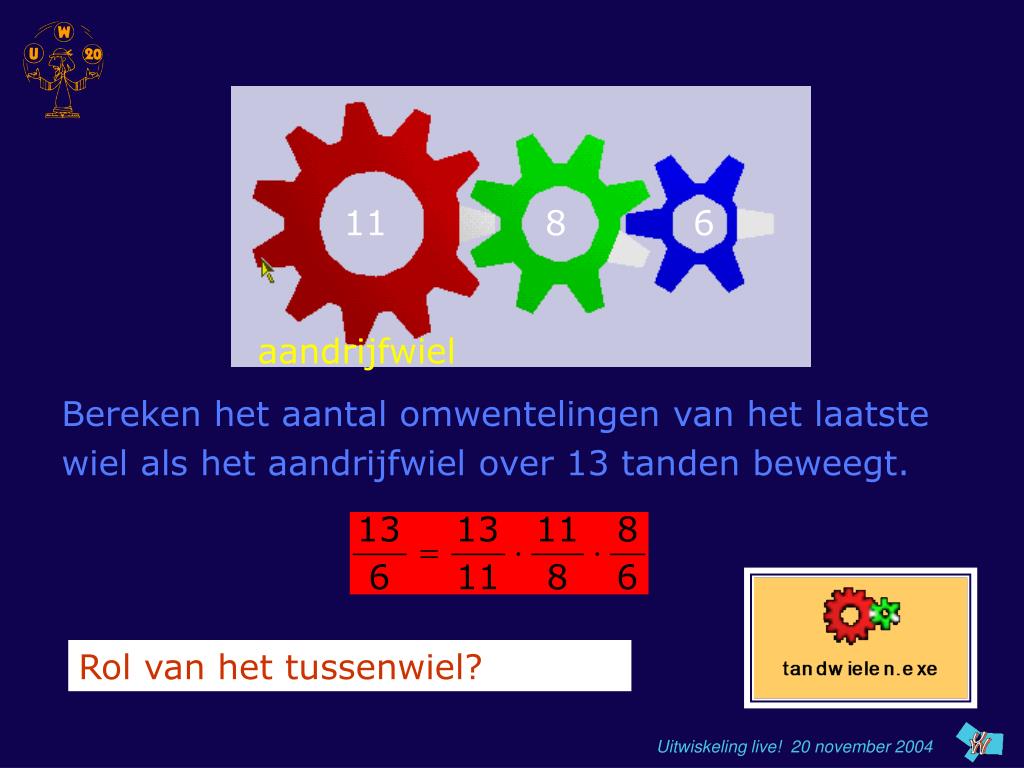

slide9

11

8

6

aandrijfwiel

Bereken het aantal omwentelingen van het laatste wiel als het aandrijfwiel over 13 tanden beweegt.

Rol van het tussenwiel?

tandwielen bij een fiets 1 2

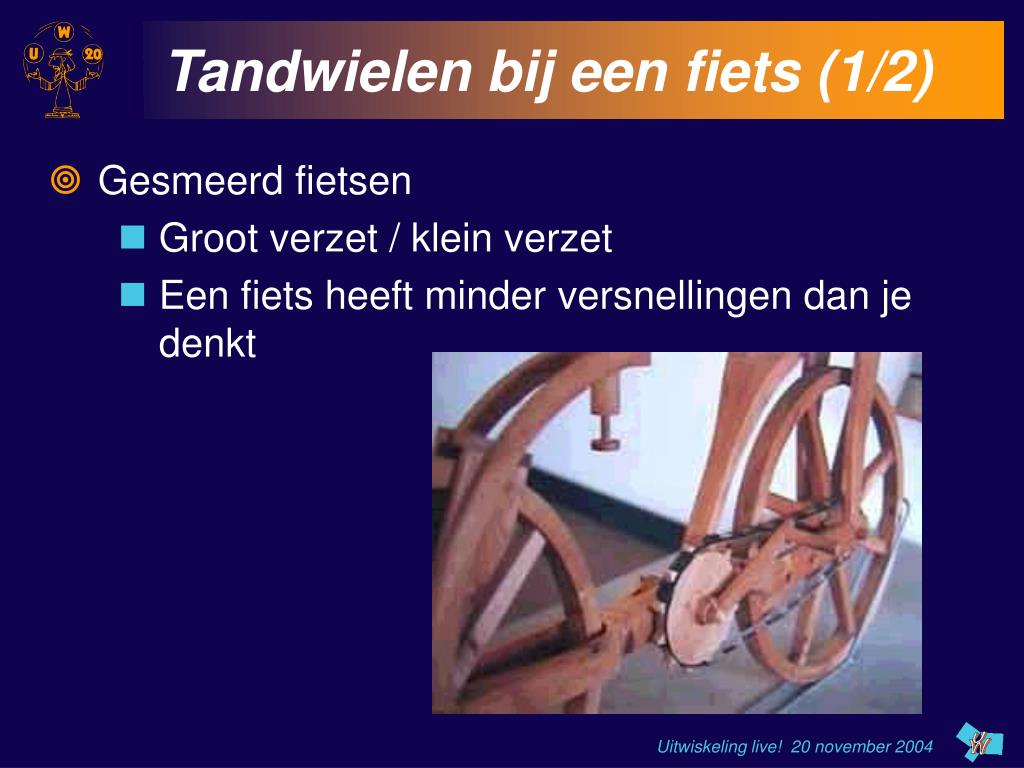

Tandwielen bij een fiets (1/2)
  • Gesmeerd fietsen
    • Groot verzet / klein verzet
    • Een fiets heeft minder versnellingen dan je denkt
slide11

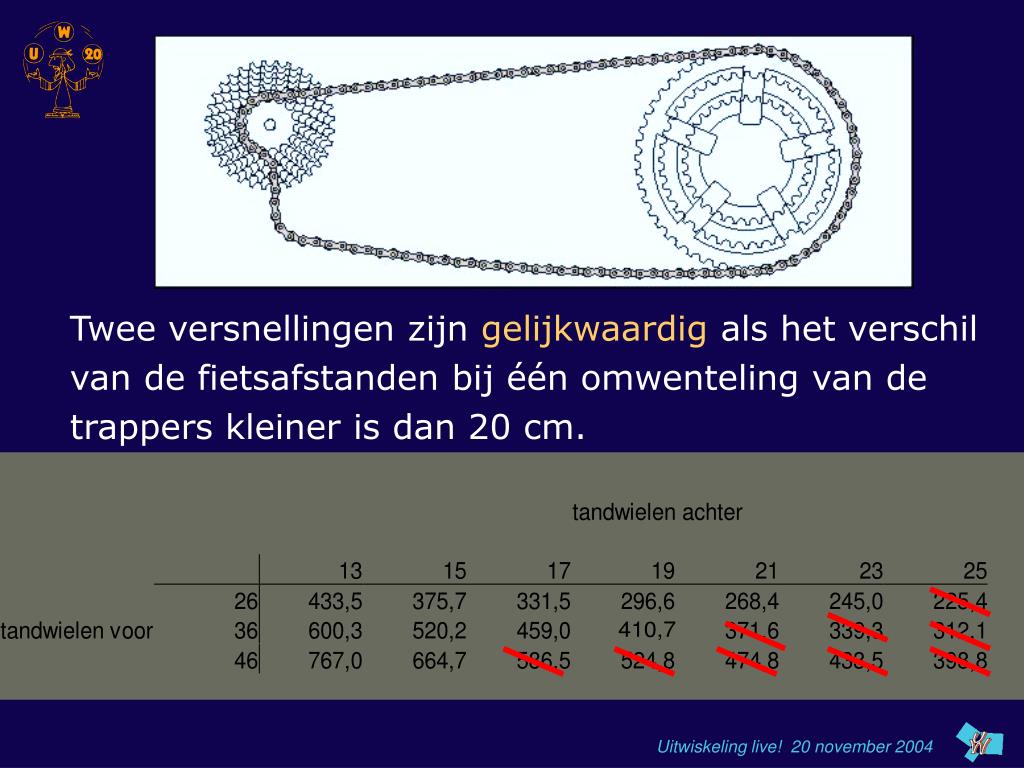

Twee versnellingen zijn gelijkwaardig als het verschil van de fietsafstanden bij één omwenteling van de trappers kleiner is dan 20 cm.

de klok 1 4

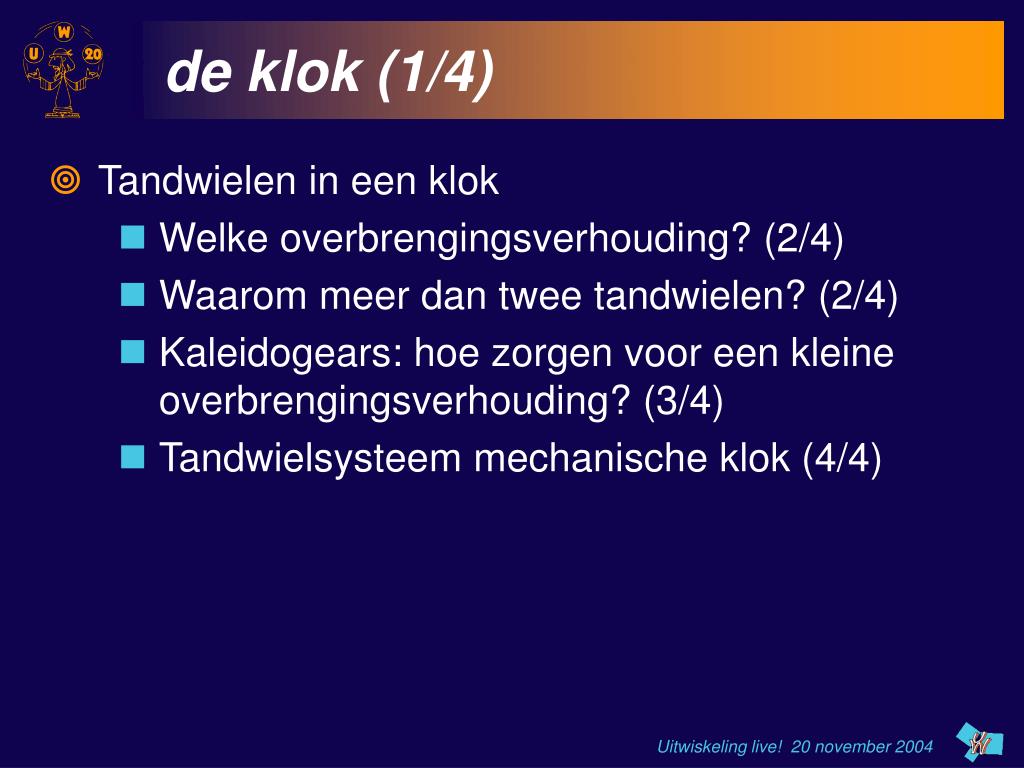

de klok (1/4)
  • Tandwielen in een klok
    • Welke overbrengingsverhouding? (2/4)
    • Waarom meer dan twee tandwielen? (2/4)
    • Kaleidogears: hoe zorgen voor een kleine overbrengingsverhouding? (3/4)

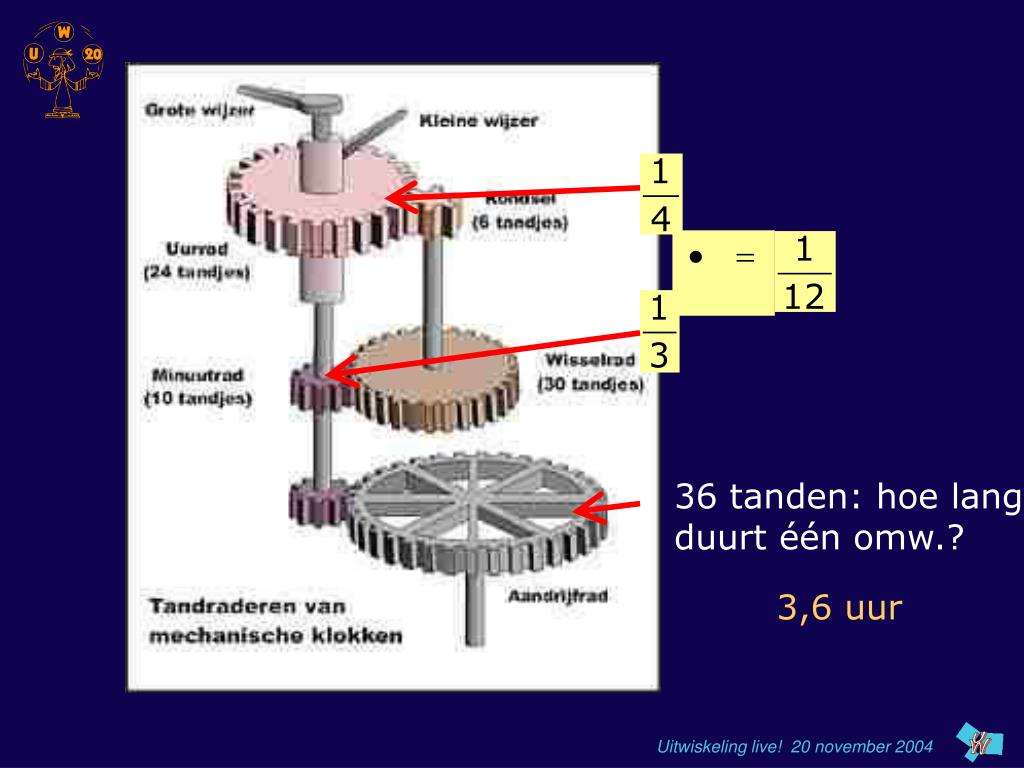

    • Tandwielsysteem mechanische klok (4/4)
de klok 2 4

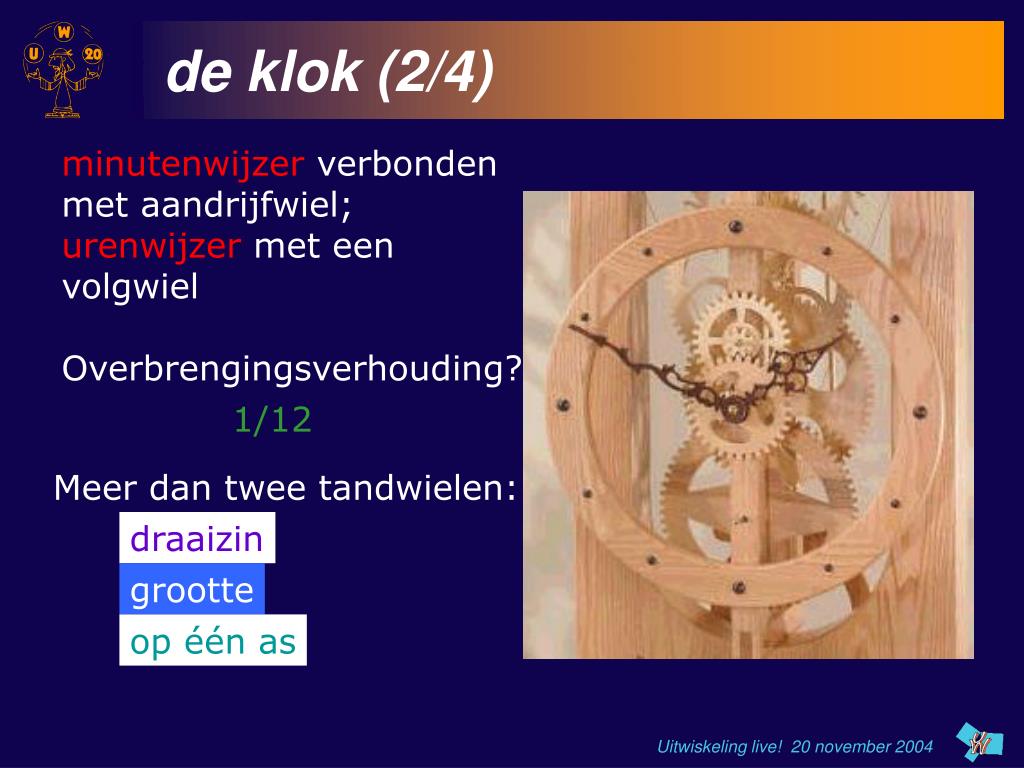

de klok (2/4)

minutenwijzer verbonden met aandrijfwiel;

urenwijzer met een volgwiel

Overbrengingsverhouding?

1/12

Meer dan twee tandwielen:

draaizin

grootte

op één as
