Presentation Transcript

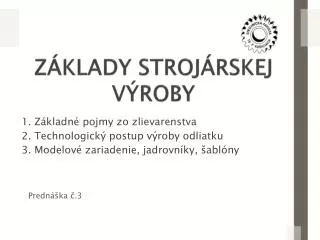

Z klady stroj rskej v roby

ZÁKLADY STROJÁRSKEJ VÝROBY

1. Základné pojmy zo zlievarenstva

2. Technologický postup výroby odliatku

3. Modelové zariadenie, jadrovníky, šablóny

Prednáška č.3


1 z kladn pojmy zo zlievarenstva

1. Základné pojmy zo zlievarenstva

ZLIEVÁRENSTVO

  • Výrobný proces, ktorým sa zabezpečuje výroba výrobkov na základe zlievateľnosti kovov

    ZLIEVÁRENSKÉ VLASTNOSTI

  • Charakterizujú vhodnosť kovov a zliatin k výrobe odliatkov

  • Taviteľnosť, tekutosť, zabiehavosť, odmiešavanie, zmrašťovanie a pod.


Z klady stroj rskej v roby

TEVITEĽNOSŤ

  • Schopnosť kovu a ich zliatin prechádzať s tuhého skupenstva do kvapalného pri dodržaní predpísaného chemického zloženia a stupňa čistoty

    ZABIEHAVOSŤ

  • schopnosť materiálu vyplniť v rozstavenom stave dutiny formy

  • závisí na vzájomnej pohyblivosti častíc taveniny pri danej teplote, ne tekutosti


Z klady stroj rskej v roby

TEKUTOSŤ

  • vplýva na kvalitu vyplňovania formy

  • na odstránenie plynov z taveniny

  • zmenšuje nebezpečne vzniku vád

    ZMRAŠŤOVANIE

  • je zmenšovanie objemu tekutej, tuhnúcej a tuhej fázy kovu pri ochladzovaní a objemové zmeny pri fázových premenách

  • Spôsobuje, že rozmery odliatku v tuhom stave sú menšie ako rozmery dutiny, ktoré zhoršujú jeho kvalitu


2 technologick postup v roby odliatku

2. Technologický postup výroby odliatku

Technologický postup výroby odliatku vychádza zo základných údajov:

  • Strojnícky výkres súčiastky (názov súčiastky, materiál a požadovaná presnosť odliatku)

  • Počet odliatkov


Technologick postup obsahuje

Technologický postup obsahuje:

A) Stanovenie technológie výroby

- vychádza sa z určenia charakteru výroby t.j. požadovaného počtu výrobkov a hmotnosti odliatku

- na základe charakteru výroby sa volí technológia výroby formy podľa požadovaného stupňa presnosti odliatku


Z klady stroj rskej v roby

B) Návrh modelového zariadenia

a) voľba materiálu modelu

b) voľba deliacej plochy

c) stanovenie celkových prídavkov

- prídavok na zmraštenie

- prídavok na obrábanie

- technologických prídavkov

d) rozhodnutie o nutnosti predlievania otvorov, stanovenie tvaru a počtu jadier

e) určenie rozmerov známok


Z klady stroj rskej v roby

C) Voľba spôsobu výroby foriem z hľadiska

- voľby formovacích materiálov

- spôsobov používaných v zlievarní

- voľby formovacích rámov (veľkosť, tvar...)

- sériovosti výroby (ručné, strojné)


Z klady stroj rskej v roby

D) Voľba spôsobu výroby jadier

E) Výpočet vtokovej sústavy

F) Určenie tepelných uzlov na odliatku, stanovenie miest náliatkov a chladidiel, výpočet veľkosti náliatkov

G) Určenie výrobných pomôcok

- druh a počet modelov, modelové dosky, formovacie rámy, spotreba formovacej zmesi a pod.


Z klady stroj rskej v roby

H) Určenie technologických údajov

- teplota liatia, doba liatia, zaťažovanie foriem a pod.

I) Výpočet doby chladnutia vo forme

J) Stanovenie tepelného spracovania odliatku

K) Určenie kontroly a odovzdávajúcich predpisov podľa STN, alebo podmienok zákazníka


Vol ba polohy odliatku vo forme pri odlievan

Volľba polohy odliatku vo forme pri odlievaní

Voľba odliatku vo forme sa volí podľa zásad:

  • Usmerneného tuhnutia

  • Umiestnenia funkčných plôch

  • Spoľahlivého uloženia jadier

  • Uloženia tenkých stien odliatkov v dolnej časti formy (pod určitým uhlom alebo zvisle)


Vo ba deliacej roviny

Voľba deliacej roviny

Deliaca plocha sa volí podľa zásad:

  • Dosiahnutia najmenšieho počtu jadier

  • Dosiahnutia minimálnej výšky formy

  • Umiestnenia základných prvkov odliatku do jednej polovice formy

  • Uloženia hlavných jadier v dolnej polovici formy

  • Získania rovnej deliacej plochy


3 modelov zariadenie jadrovn ky abl ny

3. Modelové zariadenie, jadrovníky, šablóny

Pod pojmom modelové zariadenie rozumieme vlastný model, jadrovník, model vtokovej sústavy a náliatkov, ako aj modelové platne, šablóny, resp. skladacie prípravky a pod.


Z klady stroj rskej v roby

ČINITELE OVPLYVŇUJÚCE DRUH MODELOVÉHO ZARIADENIA:

  • Životnosť modelu určujú vlastnosti použitého materiálu na jeho výrobu, spôsob formovania a použitá formovacia zmes

  • Presnosť modelového zariadenia, ktorá podmieňuje presnosť odliatku

  • Hmotnosť odliatku musí byť čo najnižšia, konštrukcia jednoduchá a optimálne hrúbky stien


Modely

Modely

  • Sú prípravky slúžiace k vytvoreniu dutiny vo forme

  • Tvar a rozmery modelu vychádzajú z tvaru a rozmerov súčastí, líšia sa však o prídavky

  • Voľné časti modelu, ktoré by bránili jeho vybratiu z formy, sú zhotovené tak, že pri vyberaní modelu ostanú vo forme a vyberú sa dodatočne


Materi ly na v robu modelov a jadrovn kov

Materiály na výrobu modelov a jadrovníkov

DREVO

  • Životnosť modelov pri ručnej výrobe je do 100, pri strojovej do 2000 foriem

  • Výhodou je nízka hmotnosť a dobrá obrábateľnosť

  • Nevýhodou je deformácia dreva vplyvom navlhnutia alebo vysušenia a slabá odolnosť proti opotrebeniu

  • Kvalitnejšie dreva sa používajú na výrobu malých modelov a namáhaných čati


Z klady stroj rskej v roby

  • Funkčné plochy drevených modelov sa chránia nátermi na zníženie návlhovosti a zlepšenia odolnosti modelu proti agresívnym látkam vo formovacej zmesi

  • Najodolnejšie proti agresívnym látkam sú nátery na báze živím


Z klady stroj rskej v roby

KOVY

  • Najpoužívanejšie sú liatiny, hliníkové zliatiny a mosadze

  • Modely zo sivých liatin sú odolné voči oteru a sú rozmerovo stále

  • Používajú sa na veľkosériovú až hromadnú výrobu, pretože ich životnosť je až 150000 formovaní

  • Nevýhodou je ich vysoká hmotnosť


Z klady stroj rskej v roby

  • Mosadze vyhovujú pre výrobu malých a stredných modelov

  • Dobrá odolnosť proti oteru a životnosť až 150000 formovaní

  • Pre vysokú cenu sú ekonomicky nevýhodné a používajú sa len v odôvodnených prípadoch


Z klady stroj rskej v roby

  • Zariadenia vyrobené z hliníkových zliatin majú nižšiu hmotnosť ale aj nižšiu odolnosť voči oteru a nižšiu rozmerovú stálosť

  • Životnosť dosahujú až 75000 formovaní


Z klady stroj rskej v roby

ŽIVICE

  • Živice ako materiál stále viac nahradzujú drevo a kovy

  • Hlavným predstaviteľom sú epoxidové živice

  • Modely z nich majú prijateľnú hmotnosť, vysokú odolnosť voči oteru a chemickým vplyvom

  • Modely sa vyrábajú odlievaním, veľmi výhodne napr. metódou V-procesu

  • Do živice sa pridáva plnivo (hliníkové, liatinové), čím sa znižuje alebo úplne zamedzuje objemové zmršťovanie


Z klady stroj rskej v roby

  • Povrch odliateho živicového modelu je hladký a čistý, čiže model možno použiť bez ďalšieho obrábania


Kon trukcia modelov ho zariadenia

Konštrukcia modelového zariadenia

  • Zvislé steny modelov, kolmé na deliacu rovinu, musia mať úkosy aby sa model ľahko vyberal s formy

  • Podobné úkosy sa robia aj na stenách jadrovníkov

  • Úkosy na vnútorných povrchoch modelov sú väčšie ako na vonkajších, pretože pri nich je väčšia pravdepodobnosť poškodenia formy


Jadrovn ky

Jadrovníky

  • Vnútorné dutiny a otvory v odliatku sa vytvárajú pomocou zvláštnych častí foriem, ktoré nazývame jadrá

  • K zhotoveniu jadra sa používajú jadrovníky

  • Tvar dutiny jadrovníka zodpovedá tvaru jadra


V roba jadier

Výroba jadier

  • Jadra sú viac namáhané ako forma, z čoho vyplýva požiadavka na vyššiu žiaruvzdornosť jadrových zmesí, dôkladné odplynenie, pretože čím väčšia plocha jadra je zaliata, tým je väčší tlak plynov a pár a väčšie nebezpečenstvo vzniku chýb odliatku


Abl ny

Šablóny

  • Formovanie podľa šablóny je ručné formovanie, s tým rozdielom, že namiesto modelu sa pritom používa šablóna

  • Tento druh formovania sa využíva vtedy, keď sa má vyrobiť malé množstvo odliatkov veľkých rozmerov a pomerne jednoduchého tvaru

  • Patrí k najnáročnejšie, najprácnejšie a k najmenej presným metódam


Z klady stroj rskej v roby

  • S výhodou sa používa pri formovaní rotačných a pozdĺžnych tvarov, ktoré majú rovnomerný priečny profil (vence, zvony...)


Abl novacie zariadenie

Šablónovacie zariadenie

  • Zariadenie pre výrobu foriem a jadier, pozostávajúce z vodiaceho zariadenia a vlastnej šablóny

  • Rozlišujeme šablónovanie:

    - rotačné

    - pozdĺžne

    - priečne


Pou it litarat ra

Použitá litaratúra:

[1] KráľJ., Zdravecká E. – Základy strojárskej výroby , elfa s.r.o. ,Košice 2004, ISBN 80-89066-72-0 , 142s.

[2] Blaščík a kol. – Technológia tvárnenia, zlievárenstva a zvárania , Alfa. ,Bratislava1988, 063-563-87 TTZ , 832s.

[3] KlempirstvyProkop., Dostupný z WWW: <http://www.modely-modes.sk/modelove_zariadenia.html>. [online] [28.11.2012]

[4] Retronábytek., Dostupný z WWW: <http://dekorace.retro-nabytek.cz/dekorace-marine-pomucky-lodni-prislusenstvi/lodni-zvon-retro-bronzovy-zvon-p21cm-replika-1841-namornicke-lodni-dekorace.html>. [online] [28.11.2012]

[5] Drevo Progres, Dostupný z WWW: <http://drevoprogres.customers.delphi.sk/zlievarenske-formy [online] [8.12.2012]


Akujem v m za pozornos

ĎAKUJEM VÁM ZA POZORNOSŤ
