Presentation Transcript


4147791

组件技术——最后一讲

潘爱民

北京大学计算机科学技术研究所

http://www.icst.pku.edu.cn/CompCourse


4147791

内容

  • 框架和类库

  • CORBA overview

  • 复习


Framework

framework

  • 领域工程

    • 单个系统 ——〉一类系统

    • 针对应用的抽象

  • 组件库

  • 提供定制功能,允许开发人员对于框架主体部分进行修改

  • 不同层次上的framework

    • 基于二进制代码的framework,例如MMC

    • 基于源代码的framework,例如MFC


Framework1

基于二进制的framework

  • 接口:

    • 为应用中的组件提供二进制接口

      • 以对象形式封装

      • 以功能为单位

    • 粒度

      • 大而全的接口

      • 小型接口,允许动态发现新的接口

  • 通信模型

    • 用户组件与框架进行通信

    • 用户组件之间如何通信?

      • 通过框架传递信息

      • 通过框架建立直通模型


Framework2

基于源代码的framework

  • 接口:

    • 一般为抽象类,用户提供虚函数的实现,并注册到主框架中

    • 用户定制的余地比较大

  • 通信模型

    • 用户组件与框架进行通信

    • 用户组件之间容易建立起直通途径


4147791

从派生类传播类型到基类的一种模式

  • 意图:

    • 基类有时需要根据子类的类型执行一些功能,而基类又不可能直接得到子类的静态类型

    • 这对于generic programming非常重要,因为编译器要靠静态类型来实例化模板(函数或者类)

  • 解决方案

    • 用虚函数不能解决问题 ——runtime多态性

    • 在子类中插入一个函数,由该函数调用模板函数或者模板类,或者该函数调用基类中的模板成员函数

    • 仅对基于源代码的framework适用


Framework3

Framework举例

  • 为报社提供一套framework

IFrameSite

SnapInDLL

SnapInDLL

SnapInDLL

ISnapInfo

SnapIn对象

SnapIn对象

SnapIn对象

SnapIn仓库

FrameSite

FrameSite

FrameSite

Snap-In管理器

UI管理器

Database管理器

Security管理器


4147791

可重用类库的设计(一)

  • 在所有的系统设计中,可重用类库的设计是难度比较大的,要做到:

    • 使用:灵活性和易用性

    • 功能:广泛性和效率

  • 经验非常重要

    • 实现同样的功能会有许多不同的道路,如何选择?效果怎么样?

  • 类库的基础

    • 是否使用其他的类库?是否使用特殊的平台和编译环境?

  • 参考成功的类库

    • 起点要高


4147791

可重用类库的设计(二)

  • 接口的设计

    • 这是类库的关键,会影响到类库的使用

      • 接口的类型:C/C++

    • 大而全的接口并不理想

    • 接口的语义一定要清晰

    • facade模式

  • 内存管理

    • 保证内存分配和释放的一致性

    • 使用要方便

      • [out]参数的资源由谁来申请?谁知道size?

      • 是否使用自定义的内存分配器,例如针对小对象的分配器


4147791

可重用类库的设计(三)

  • 使用各种模式

    • 模式是经验,成功的典范

    • policy模式允许使用者定制类

    • 结构型模式有助于建立起更加合理的结构模型,而不至于层次错综复杂

    • 行为型模式有助于各个类之间有更好的协作模型

    • 创建型模式可以提供各种合理的创建机制

  • 模板类库的特殊性

    • 利用模板类型实现compile-time的预处理

    • 熟悉编译器的特性

    • 控制模板生成代码


4147791

可重用类库的设计(四)

  • 行为前置和延后

    • 在基类中提供缺省的实现

    • 纯虚函数 —— 强制子类提供实现

    • 利用functor或者函数指针

    • 要求(必须)子类调用父类的实现

  • 用宏来封装代码

  • 代码风格

  • 类库的优化

    • 优化需要用到内部知识,是否暴露这些知识

    • 允许使用者用policy进行配置,用不同的实现配置类

    • 类似于policy的思想,在细节点上用开关进行控制


4147791

可重用类库的设计(五)

  • 类库的调试

    • 类库内部调试,使用assert支持

  • 类库的测试

    • 比应用系统的测试更加严格

  • 类库的发行

    • 是否提供源代码?

    • 文档

    • 编译设置


4147791

可重用类库的设计(六)

  • 举例:MFC/ATL

  • MFC

    • 同时也具有源代码框架的结构

    • 传统意义上的C++类库,对Win32进行了封装

    • 以便于使用为主要目标,优化较少

    • 用到了许多patterns,吻合Windows应用模型

    • 涉及到许多类库设计技术

    • 与Wizard结合产生基本代码

  • ATL

    • 用到了generic programming中许多新的技术

    • 模板技术

    • 优化比较突出


Corba overview

CORBA Overview

  • ORB(Object Request Broker )

  • Interface Definition Language (IDL)

  • CORBA Communications Model: IIOP

  • CORBA Object Model: IOR

  • CORBA Clients and Servers

    • client stubs and server skeletons

  • CORBAservices and CORBAfacilities


Corba

CORBA结构


Corba specification overview

CORBA Specification overview

  • OMG IDL

  • Interface:

    • ORB Interface、DII/DSI、Interface Repository

  • POA

  • Interoperability

    • GIOP、IIOP、IOR

  • Mapping

    • COM、Automation

    • C mapping、C++ mapping、SmallTalk

  • Service Specification(单独的文档)

    • naming service、event service、transaction service、security service、trade service、……


Omg idl

OMG IDL

  • 类C风格的语言

  • 定义接口: interface

  • 基本数据类型

    • void、boolean、char、wchar、octet、 (unsigned) short、(unsigned) long、(unsigned ) long long、float、double、long double、string、any

  • 常数、常量表达式

  • 构造数据类型

    • typedef、enum、struct、union、数组、sequence


Omg idl1

OMG IDL(续)

  • Interface,例如:

    interface Account {

    void deposit( in unsigned long amount );

    void withdraw( in unsigned long amount );

    long balance();

    };

  • 接口方法中参数的方向属性

  • 异常:用户自定义异常和系统异常

  • oneway操作

  • module、include

  • 允许多重继承,与实现(implementation)无关


C mapping

C++ mapping

  • 基本数据类型与C++的对应关系

    • 特殊标识符的处理

    • module ——〉namespace

    • IDL类型——〉CORBA::中的数据类型

    • 字符串处理不用new、delete,而用专门的函数

  • 枚举类型

  • 复合类型

    • 除了类型本身外,另生成一个_var类型(类似auto_ptr)

  • 接口类型

    • _ptr类型、_var类型


C mapping1

客户端C++ mapping

  • 客户通过stub调用对象的方法

    • 客户如何得到对象引用

    • 客户如何调用对象方法


C mapping2

客户端C++ mapping

  • 客户通过ORB接口获得初始的对象引用

    • 首先初始化ORB并获得ORB接口

    • 然后利用字符串形式的引用获得内部的对象引用

int main( int argc, char *argv[] )

{

// ORB initialization

CORBA::ORB_var orb = CORBA::ORB_init( argc, argv, "local-orb" );

CORBA::Object_var obj = orb->string_to_object( argv[1] );

Account_var client = Account::_narrow( obj );

client->deposit( 700 );

client->withdraw( 250 );

cout << "Balance is " << client->balance() << endl;

return 0;

}


C mapping3

服务器端C++ mapping

  • 对象与OA进行通信


C mapping4

Servant

客户请求

Servant

ORB

POA Manager

POA

Servant

服务器端C++ mapping(续二)

  • Servant和CORBA对象


C mapping5

服务器端C++ mapping(续三)

int main (int argc, char *argv[])

{

CORBA::ORB_var orb = CORBA::ORB_init (argc, argv, ”local-orb”);

CORBA::Object_var poaobj = orb->resolve_initial_references ("RootPOA");

PortableServer::POA_var poa = PortableServer::POA::_narrow (poaobj);

PortableServer::POAManager_var mgr = poa->the_POAManager();

Account_impl * account = new Account_impl;

PortableServer::ObjectId_var oid = poa->activate_object (account);

…… // Write reference to file

mgr->activate ();

orb->run();

poa->destroy (TRUE, TRUE);

delete micocash;

return 0;

}


Poa portable object adapter

POA: Portable Object Adapter

  • POA负责创建对象引用、激活对象以及分发请求

  • POA负责从CORBA对象到servant之间的对应

    • CORBA对象与servant对象的生命周期相互分开

  • POA对于CORBA服务器在性能、资源利用、可伸缩性等方面具有重要的意义

  • POA策略,控制:

    • 对象生命周期:永久对象、暂态对象

    • 对象标识符:在POA范围内唯一

    • POA Active Object Map:从ObjectID到servant的映射

    • 请求处理策略:servant manager

    • 线程模型

    • ……


Poa portable object adapter1

POA: Portable Object Adapter(续)

  • POA的编程

    • 所有的工作都从RootPOA开始

    • 所有的POA构成一个树状层次结构

    • 利用RootPOA的create_POA创建新的POA

    • 在创建POA时指定策略,CORBA::PolicyList

  • POA提供的功能

    • 创建对象

    • 注册servant,激活对象

    • 提供ObjectID、ObjectReference之间的转换

  • servant manager编程

  • POA manager:控制来自客户的请求

    • 多个POA可以共享同一个POA manager

  • ORB事件处理


C mapping6

服务器端C++ mapping(续四)

  • 利用idl生成的框架类编写servant类

  • 编写main函数

    • 从ORB初始化开始

    • 考虑POA的策略,简单的程序可以使用默认的RootPOA

    • 创建servant并注册

    • 处理对象引用

    • 进入主循环

      • 阻塞方式:orb->run()

      • 非阻塞方式:orb->work_pending()orb->perform_work()


C corba

用C++开发CORBA应用

  • 基本的C++知识,包括链表结构、智能指针的知识

  • 针对当前使用的ORB产品,熟悉对于基本数据类型的支持,以及这些类型与当前平台上各数据类型的关系

  • 理解CORBA的client/server应用模型

  • 包含头文件

  • 链接库文件

  • 掌握IDL编译器

  • 掌握ORB接口

  • 如何传递对象引用


4147791

ORB接口

  • 初始:CORBA::ORB_Init,通过命令行传递参数

  • 对象引用到字符串的转换操作

    • 对象引用:CORBA::Object

  • 获得初始接口

    • resolve_initial_reference


Dii dynamic invocation interface

DII:Dynamic Invocation Interface

  • 客户程序可以不通过IDL编译器生成的stub而调用对象的方法,步骤:

    • 客户首先得到对象引用:CORBA::Object_ptr

    • 创建一个请求对象CORBA::Request_ptr

    • 把调用参数放到链表中:CORBA::NVList_ptr,指明类型和数值,也指明返回值

    • 调用CORBA::Request_ptr->Invoke方法

  • 服务器并不知道客户程序是通过stub还是DII调用其方法的

  • 客户程序在编译时刻可以没有idl类型知识

  • 比较:COM Automation中IDispatch接口的用法


C corba1

用C++开发CORBA应用:客户

  • 用IDL生成stub代码以及类型定义头文件

  • 在客户的main函数中,初始化orb,获得orb对象

  • 获得对象引用,并调用_narrow向下转换

  • 调用对象的方法

  • 如果使用DII,则需要用到请求对象,并处理参数

  • 如果不用_var类型的话,释放orb和对象引用


Dsi dynamic skeleton interface

DSI:Dynamic Skeleton Interface

  • 服务器程序可以动态实现对象,而不利用IDL编译器生成的skeleton代码

  • 服务器实现一个对象,如下所示

    class GenericServant : virtual public PortableServer::DynamicImplementation

    {

    virtual void invoke (CORBA::ServerRequest_ptr req);

    virtual CORBA::RepositoryId _primary_interface (

    const PortableServer::ObjectId &,

    PortableServer::POA_ptr);

    };

  • main函数的处理不变

  • 重点在于invoke函数,利用CORBA::ServerRequest对象获得所有的类型信息

  • 对于客户透明

  • 比较:COM Automation中IDispatch接口的实现


C corba2

用C++开发CORBA应用:服务器

  • 用IDL生成skeleton代码以及类型定义头文件

  • 在客户的main函数中,初始化orb,获得orb对象

  • 根据服务器应用的需要,处理POA

  • 创建servant对象

  • 如果使用DSI,那么invoke方法是servant对象的关键

  • 如何把对象引用传递出去?字符串?名字服务?

  • 调用orb->run()或者orb->perform_work()


Corba iiop ior

RepositoryID Data for Protocol 1 Data for Protocol 2 …

Endpoint Info Object Key

Object ID

CORBA IIOP和IOR

  • General Inter-ORB Protocol:CORBA定义了GIOP作为其互用性框架结构,包括数据传输、数据表示、消息格式

  • Internet Inter-ORB Protocol:IIOP是GIOP的具体实现,建立在TCP/IP基础上

  • IOR:Interoperable object reference


4147791

IOR例子

Repo Id: IDL:GenericServer:1.0

IIOP Profile

Version: 1.0

Address: inet:162.105.178.100:12122

Location: corbaloc::162.105.73.196:12122//25607/991958392/%5f0

Key: 2f 32 35 36 30 37 2f 39 39 31 39 35 38 33 39 32 /25607/991958392

2f 5f 30 /_0

Multiple Components Profile

Components: Native Codesets:

normal: ISO 8859-1:1987; Latin Alphabet No. 1

wide: ISO/IEC 10646-1:1993; UTF-16, UCS Transformation Format 16-bit form

Key: 00 .


Corba1

CORBA结构


Corba services naming service

CORBA services:naming service

  • 建立起“名称-对象引用”的映射关系

  • 在内部以层次结构的形式组织名字映射,类似于文件系统的结构。

  • 所有的类型和接口定义位于CosNaming域中

  • NamingContext接口负责所有有关命名服务相关的功能,例如:

    • 创建新的context、删除context

    • bind操作、unbind操作

    • resolve操作

  • 怎样获得初始namingcontext?

    • 通过orb->resolve_initial_reference

  • ORB厂商应该提供命名服务工具


Naming service

naming service示例

CORBA::Object_var nsobj = orb->resolve_initial_references ("NameService");

CosNaming::NamingContext_var nc = CosNaming::NamingContext::_narrow (nsobj);

CosNaming::Name name;

name.length (1);

name[0].id = CORBA::string_dup ("myAccount");

name[0].kind = CORBA::string_dup ("");

// 服务器方

Account_ptr acc = new Account_impl ();

nc->bind (name, acc);

// 客户方

CORBA::Object_var obj;

obj = nc->resolve (name);

Account_var client = Account::_narrow( obj );


Corba services

CORBA services:其他服务

  • Event service

    • 提供松耦合事件模型的机制

  • Trade Service

    • 提供了更加灵活的对象查找服务

  • Time Service

    • 提供了与时间有关的服务,统一了时间的表达方式

  • Concurrency service

  • Security Service

  • Transaction Service

  • ……


4147791

ORB产品

  • 考察ORB:支持平台、支持语言、性能

  • 商业ORB

    • Orbix,IONA公司,完全支持CORBA 2.3规范

    • Visibroker,Inprise公司,4.0版完全支持2.3规范Netscape communicator浏览器嵌入Visibroker

  • 自由ORB

    • ORBit,遵循CORBA 2.2规范,支持C语言,性能较高

    • mico,GNU,OpenSource

    • TAO,美国华盛顿大学分布式对象计算研究小组

    • omniORB,AT&T剑桥实验室

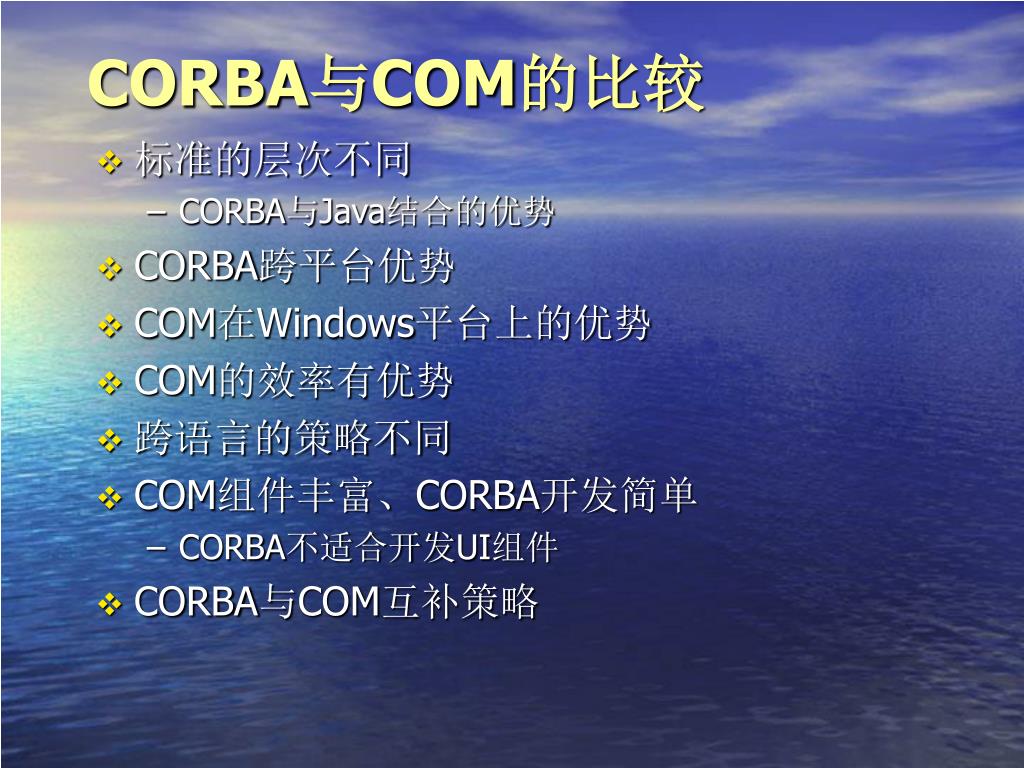

Corba com

CORBA与COM的比较

  • 标准的层次不同

    • CORBA与Java结合的优势

  • CORBA跨平台优势

  • COM在Windows平台上的优势

  • COM的效率有优势

  • 跨语言的策略不同

  • COM组件丰富、CORBA开发简单

    • CORBA不适合开发UI组件

  • CORBA与COM互补策略
