Presentation Transcript


Asipp

ASIPP

PCS系统长脉冲实验对策

报告人:袁旗平

2008年11月21日


Asipp

汇报内容

  • 问题背景

  • PCS系统分析

  • 拟采用方案

  • 初步测试结果


Asipp

问题背景

长脉冲稳态放电是EAST运行的目标之一,下轮EAST实验目标是60s放电。内存的限制导致PCS无法满足长脉冲放电的需要,目前只能通过减少保存数据量来延长放电时间,无法从根本上解决长脉冲放电问题。


Asipp

汇报内容

  • 问题背景

  • PCS系统分析

  • 拟采用方案

  • 初步测试结果


Asipp

PCS系统分析

内存限制的原因:

1)采集卡、反射内存卡的配置 2)锁内存mlockall的限制


Asipp

PCS系统分析

 在Linux 2.4下,D-TACQ196需要分配连续的内存段,故在/etc/grub.conf中需配置相关参数,如MEM参数,限定了可使用内存;

在Linux系统下,反射内存卡需要在/etc/grub.conf中指定MEM参数,最大可配置MEM=850M;

 在PCS中,锁内存mlockall将内存范围中的所有页面都将在 RAM 中锁定,而且在任何环境下都不会被交换调出直到munlockall解锁,保证了系统运行的效率。但在Linux 2.4 或更早的版本中,mlockall只能锁住可用RAM的一半,限定了可用内存。


Asipp

PCS系统分析

如何解决内存限制问题?

1)在Linux 2.6下, D-TACQ196采用动态申请内存的方式,无需再定义MEM等参数

2)在Linux 2.6.9以后的版本,特权进程mlockall没有限制

3)在RFM内存配置问题解决前,利用pcsrt3向各系统传输数据

PCS采用Linux 2.6.9以上内核,对目前硬件结构进行调整


Asipp

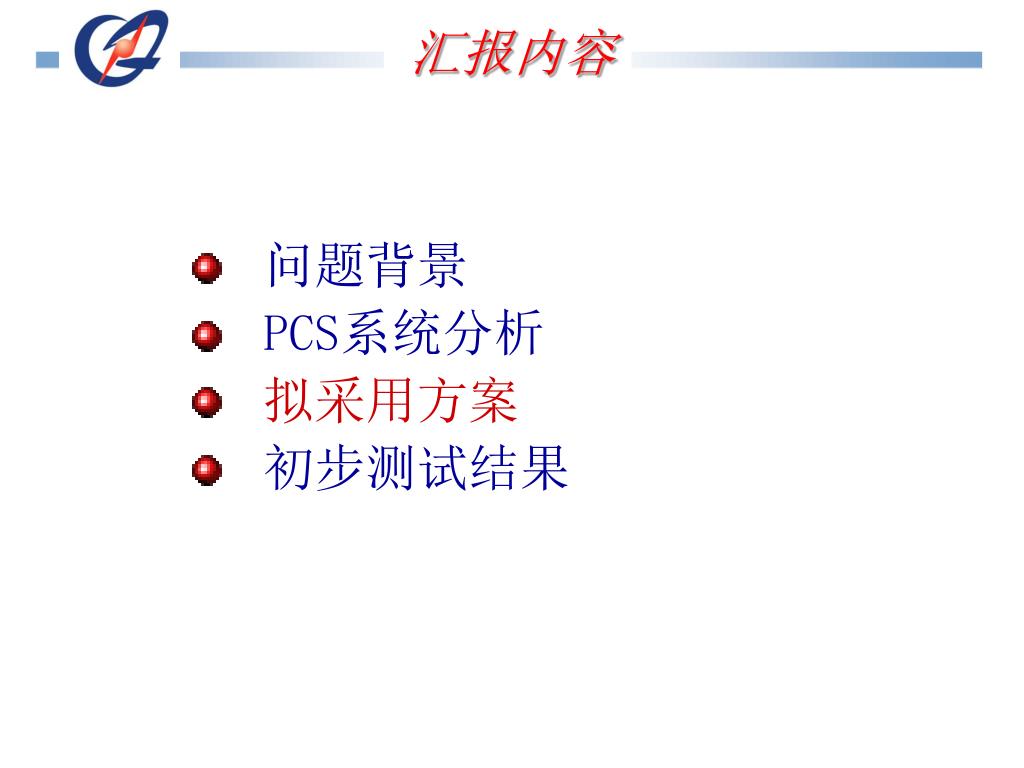

汇报内容

  • 问题背景

  • PCS系统分析

  • 拟采用方案

  • 初步测试结果


Asipp

拟采用方案

利用PCS实时进程间通信API函数,一个实时CPU可以直接写数据到另一个实时CPU的内存块中

pcsrt1,pcsrt2分别将控制命令和boundary信息写入pcsrt3的内存块中。

pcsrt3获得数据后,写入定义好的RFM映射内存地址中。


Asipp

commands

boundary

拟采用方案

VMIC RFM2g Performance Test (DMA Threshold is 16)

---------------------------------------------------

Bytes Read MBps Write MBps

4 0.8 2.8

8 2.6 6.5

12 2.9 9.2

16 3.1 11.5

20 3.3 13.6

24 3.4 15.4

28 3.4 17.1

32 3.5 18.6

64 3.7 21.1

96 3.8 21.1

128 3.8 21.1

256 3.9 21.1

384 3.9 21.1

512 3.9 21.1

640 3.9 21.1

768 3.9 21.1

896 3.9 21.1

1024 3.9 21.1

node1,node2

node0

node3


Asipp

拟采用方案

该方案下的PCS系统,共使用4个物理CPU做实时控制,虚拟名分别为CPUA,CPUB,CPUC,CPUD,所在物理机器、功能和可用内存如下表所示


Asipp

汇报内容

  • 问题背景

  • PCS系统分析

  • 拟采用方案

  • 初步测试结果


Asipp

反射内存卡RFM的测试


Asipp

反射内存卡RFM的测试


Asipp

ASIPP

谢谢
