Dane informacyjne

DANE INFORMACYJNE

  • Nazwa szkoły:

  • ZESPÓŁ SZKÓŁ PONADGIMNAZJALNYCH

  • im. gen. Władysława Andersa w Złocieńcu

  • ID grupy:

  • 97/37_MF_G1

  • Kompetencja:

  • Matematyka i fizyka

  • Temat projektowy:

  • ZJAWISKA OPTYCZNE

  • Semestr/rok szkolny:

  • Semestr I/ 2009/2010


Dane informacyjne

Zjawiska optyczne


Dane informacyjne

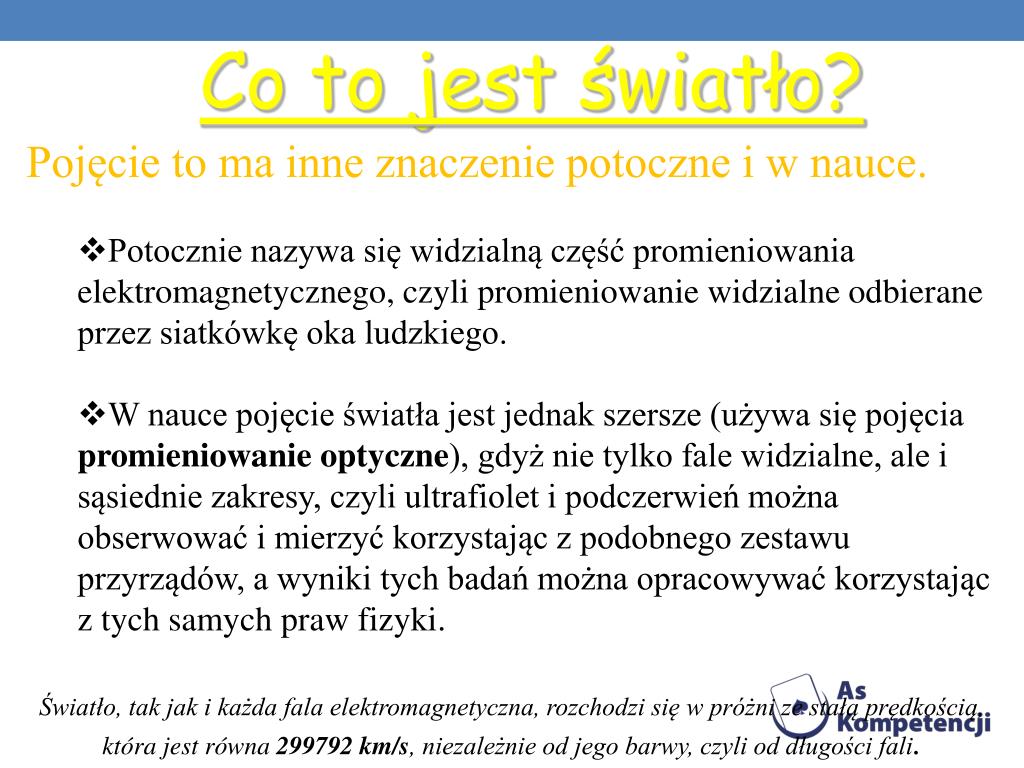

Co to jest światło?

  • Pojęcie to ma inne znaczenie potoczne i w nauce.

    • Potocznie nazywa się widzialną część promieniowania elektromagnetycznego, czyli promieniowanie widzialne odbierane przez siatkówkę oka ludzkiego.

    • W nauce pojęcie światła jest jednak szersze (używa się pojęcia promieniowanie optyczne), gdyż nie tylko fale widzialne, ale i sąsiednie zakresy, czyli ultrafiolet i podczerwień można obserwować i mierzyć korzystając z podobnego zestawu przyrządów, a wyniki tych badań można opracowywać korzystając z tych samych praw fizyki.

Światło, tak jak i każda fala elektromagnetyczna, rozchodzi się w próżni ze stałą prędkością, która jest równa 299792 km/s, niezależnie od jego barwy, czyli od długości fali.


Dane informacyjne

Natura światła

Klasyfikację fal elektromagnetycznych według ich długości

w próżni (częstotliwości) nazywamy widmem fal elektromagnetycznych.

Nasze oko odbiera promieniowanie elektromagnetyczne

o długości od około 4x10-7 m do około 7x10-7 m.

Najlepiej widzimy w środku zakresu

dla barwy żółtozielonej (długość około 550nm),

a najgorzej na końcach.

Zwierzęta mogą rejestrować promieniowanie

o innych długościach,

np.: pszczoły "widzą" promieniowanie nadfioletowe.


Dane informacyjne

Źródła światła


Dane informacyjne

*Tor światła będący linią prostą nazywamy

promieniem świetlnym.

*Światło w danym ośrodku rozchodzi się

po linii prostej.

*Umieszczenie na drodze

światła przedmiotu

nieprzezroczystego

powoduje powstanie cienia.


Dane informacyjne

Odbicie światła

Gładki wypolerowany przedmiot nazywamy zwierciadłem płaskim lub lustrem. Światło padając na powierzchnię zwierciadła ulega odbiciu.

PRAWO ODBICIA:

Światło odbija się od powierzchni ciał zawsze w takim kierunku, że kąt odbicia b jest równy kątowa padania a.

Promień padający, promień odbity i prostopadła do powierzchni zwierciadła wystawiona w punkcie padania, leżą w jednej płaszczyźnie.


Dane informacyjne

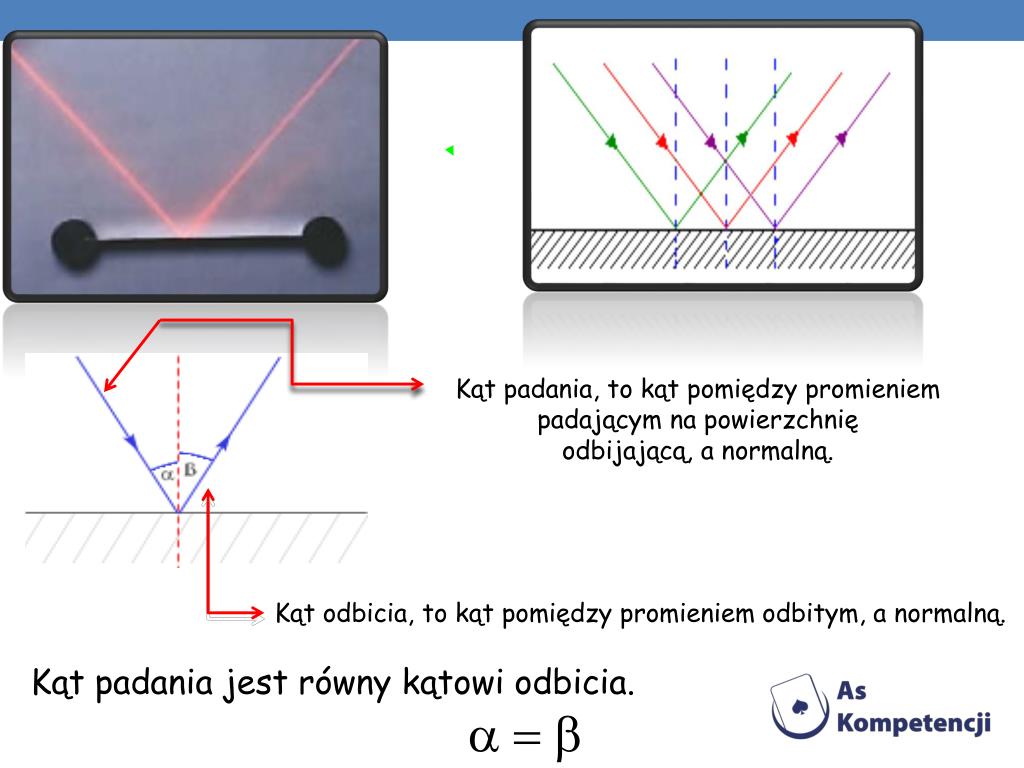

Kąt padania, to kąt pomiędzy promieniem

padającym na powierzchnię

odbijającą, a normalną.

Kąt odbicia, to kąt pomiędzy promieniem odbitym, a normalną.

Kąt padania jest równy kątowi odbicia.

a = b


Dane informacyjne

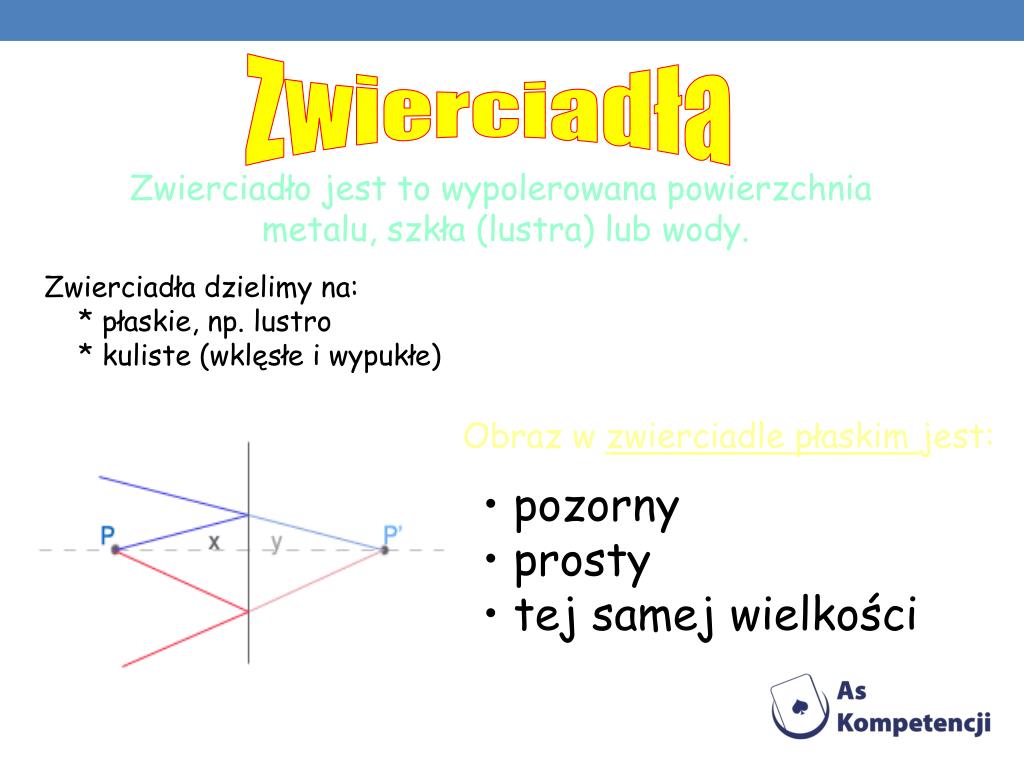

Zwierciadła

Zwierciadło jest to wypolerowana powierzchnia

metalu, szkła (lustra) lub wody.

Zwierciadła dzielimy na:

* płaskie, np. lustro

* kuliste (wklęsłe i wypukłe)

Obraz w zwierciadle płaskim jest:

  • pozorny

  • prosty

  • tej samej wielkości


Dane informacyjne

f

Zwierciadła kuliste

-wklęsłe

Zwierciadło kuliste wklęsłe stanowi wewnętrzną powierzchnię kuli.

O - środek krzywizny, czyli środek kuli, z której zwierciadło zostało wycięte

r - promień krzywizny, czyli promień kuli, z której zwierciadło zostało wycięte (OA)

F - ognisko zwierciadła, czyli punkt przecięcia promieni odbitych

f - ogniskowa zwierciadła, czyli odległość ogniska od zwierciadła

-wypukłe

Zwierciadło kuliste wypukłe stanowi

zewnętrzną powierzchnię kuli.


Dane informacyjne

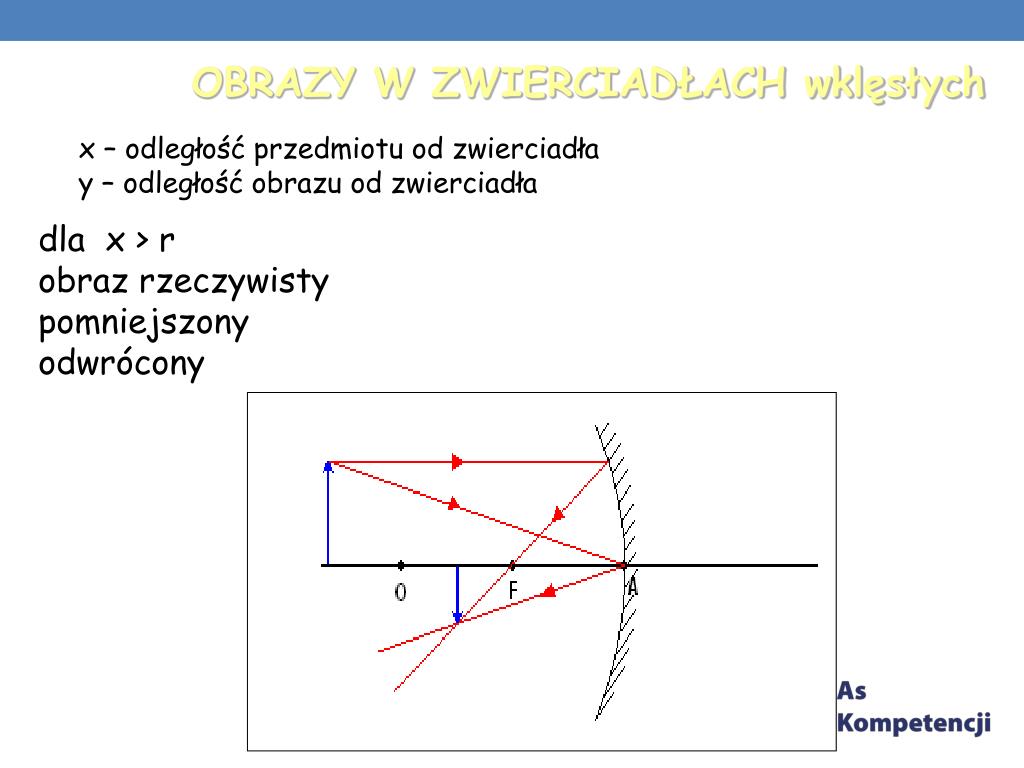

OBRAZY W ZWIERCIADŁACH wklęsłych

x – odległość przedmiotu od zwierciadła

y – odległość obrazu od zwierciadła

dla x > r

obraz rzeczywisty

pomniejszony

odwrócony


Dane informacyjne

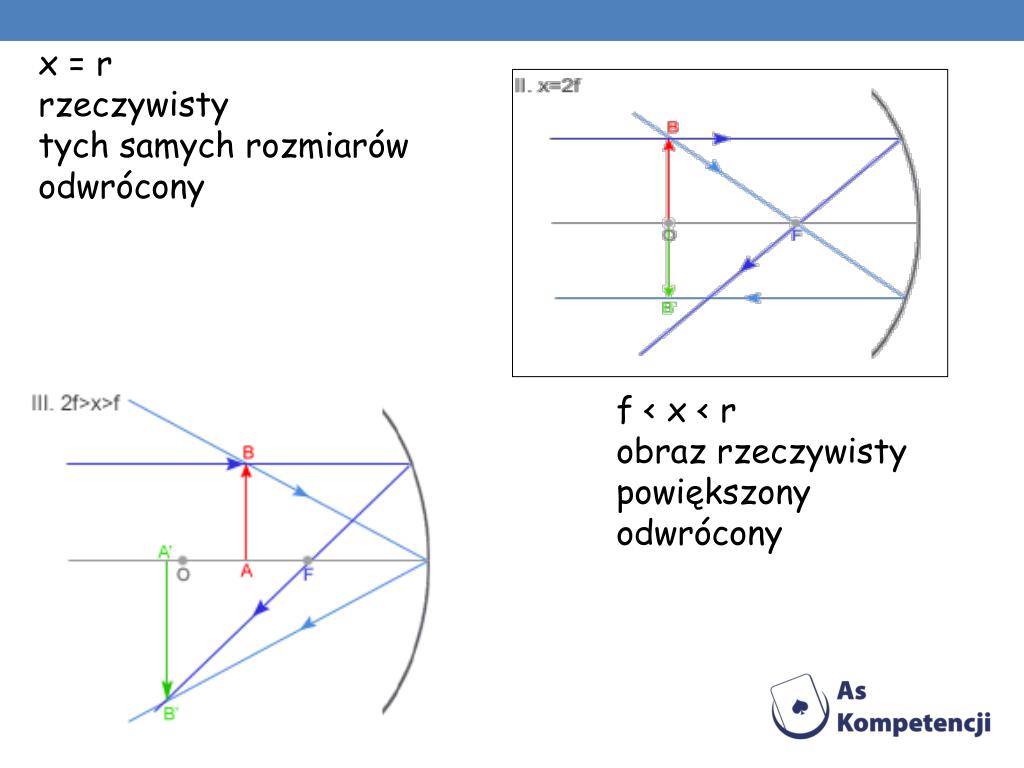

x = r

rzeczywisty

tych samych rozmiarów

odwrócony

f < x < r

obraz rzeczywisty

powiększony

odwrócony


Dane informacyjne

x < f

obraz pozorny

obraz prosty

powiększony


Dane informacyjne

OBRAZY W ZWIERCIADŁACH wypukłych

Obraz: pozorny, pomniejszony, prosty


Dane informacyjne

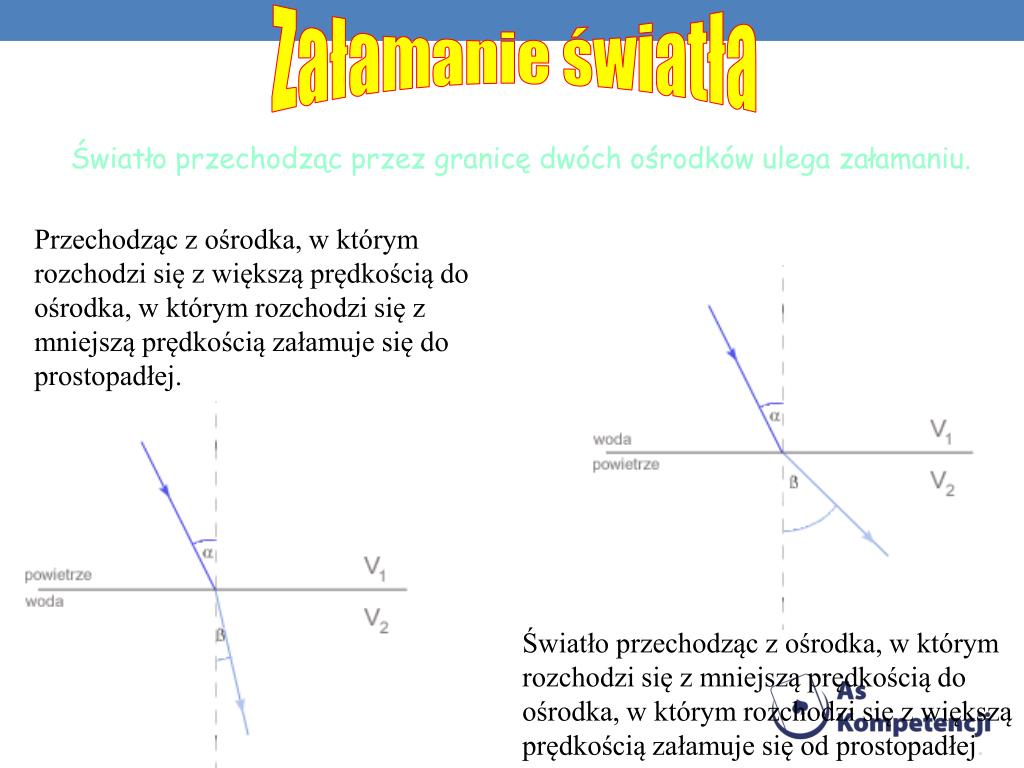

Załamanie światła

Światło przechodząc przez granicę dwóch ośrodków ulega załamaniu.

Przechodząc z ośrodka, w którym rozchodzi się z większą prędkością do ośrodka, w którym rozchodzi się z mniejszą prędkością załamuje się do prostopadłej.

Światło przechodząc z ośrodka, w którym rozchodzi się z mniejszą prędkością do ośrodka, w którym rozchodzi się z większą prędkością załamuje się od prostopadłej.


Dane informacyjne

N I E Z A L E Ż Y O D D Ł U G O Ś C I F A L I


Dane informacyjne

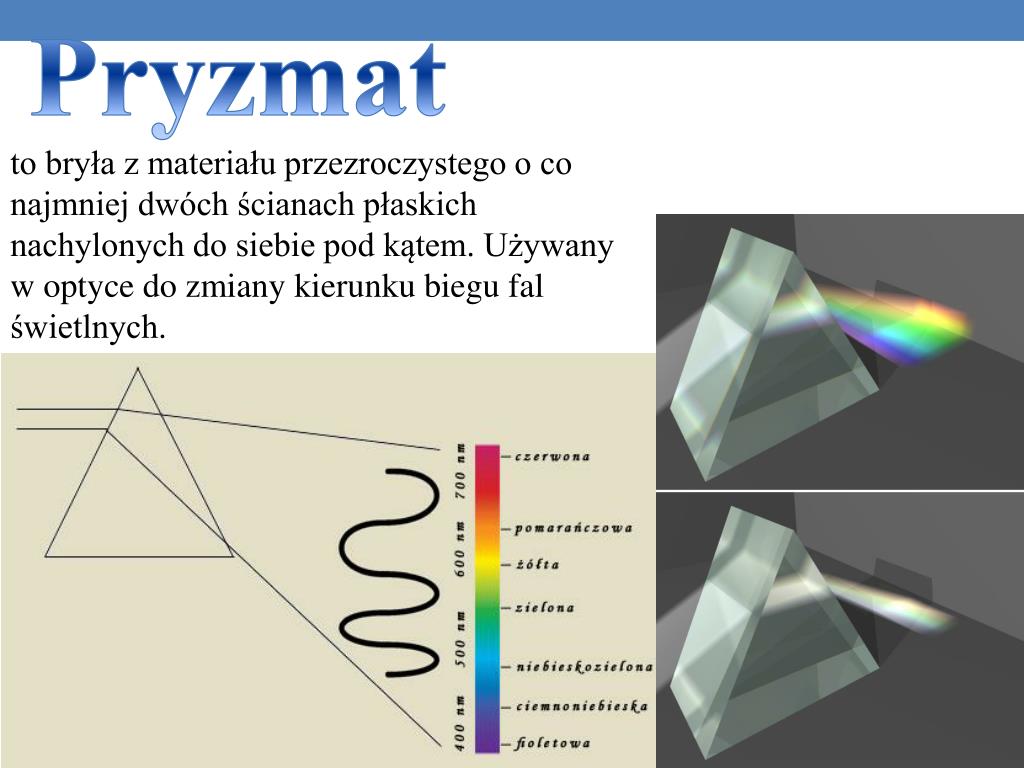

Pryzmat

to bryła z materiału przezroczystego o co najmniej dwóch ścianach płaskich nachylonych do siebie pod kątem. Używany w optyce do zmiany kierunku biegu fal świetlnych.


Dane informacyjne

PRZEJŚCIE WIĄZKI ŚWIATŁA BIAŁEGO PRZEZ PRYZMAT

Po przejściu światła białego przez pryzmat na ekranie obserwujemy nie tylko nachylenie światła do jego pierwotnego kierunku rozchodzenia się, ale również jego rozczepienie na kilka barw. Otrzymujemy szereg barw, które nazywamy widmem ciągłym światła białego.

Rozczepianie światła białego jest spowodowane tym, że światło o różnych barwach rozchodzi się w ciałach przeźroczystych z różnymi szybkościami i z tego powodu załamuje się pod różnymi kątami. Tylko w próżni światło o wszystkich barwach rozchodzi się w tej samej szybkości.


Dane informacyjne

dwuwypukła

płasko-wypukła

wklęsło-wypukła

dwuwklęsła

płasko-wklęsła

wypukło-wklęsła

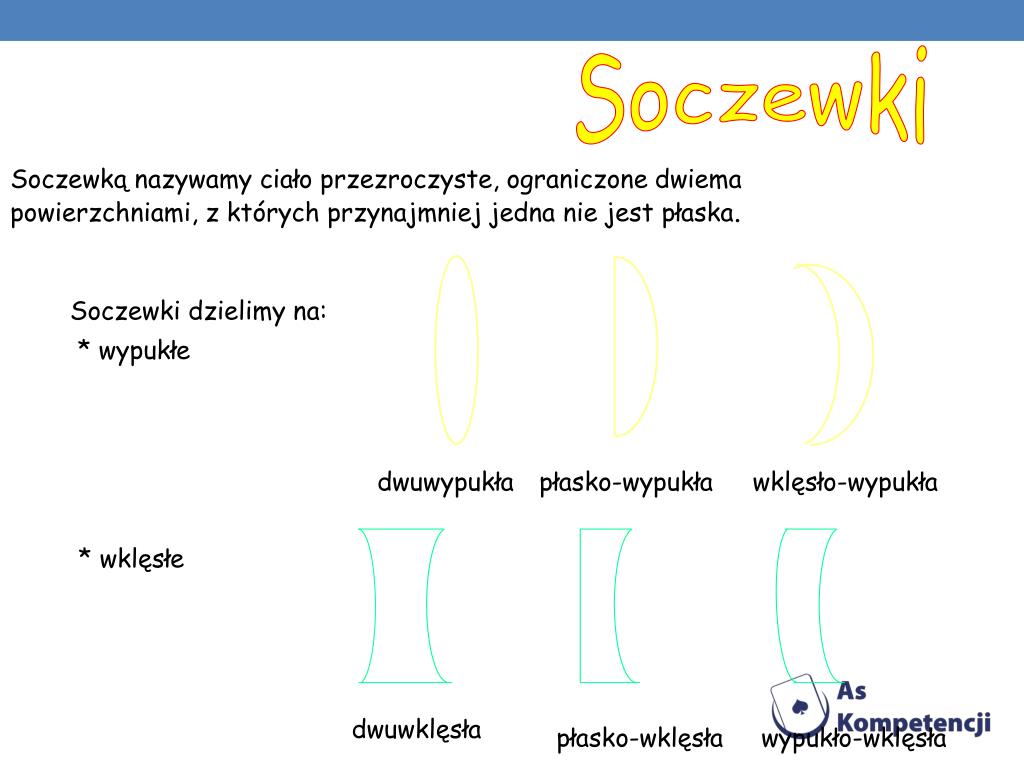

Soczewki

Soczewką nazywamy ciało przezroczyste, ograniczone dwiema powierzchniami, z których przynajmniej jedna nie jest płaska.

Soczewki dzielimy na:

* wypukłe

* wklęsłe


Dane informacyjne

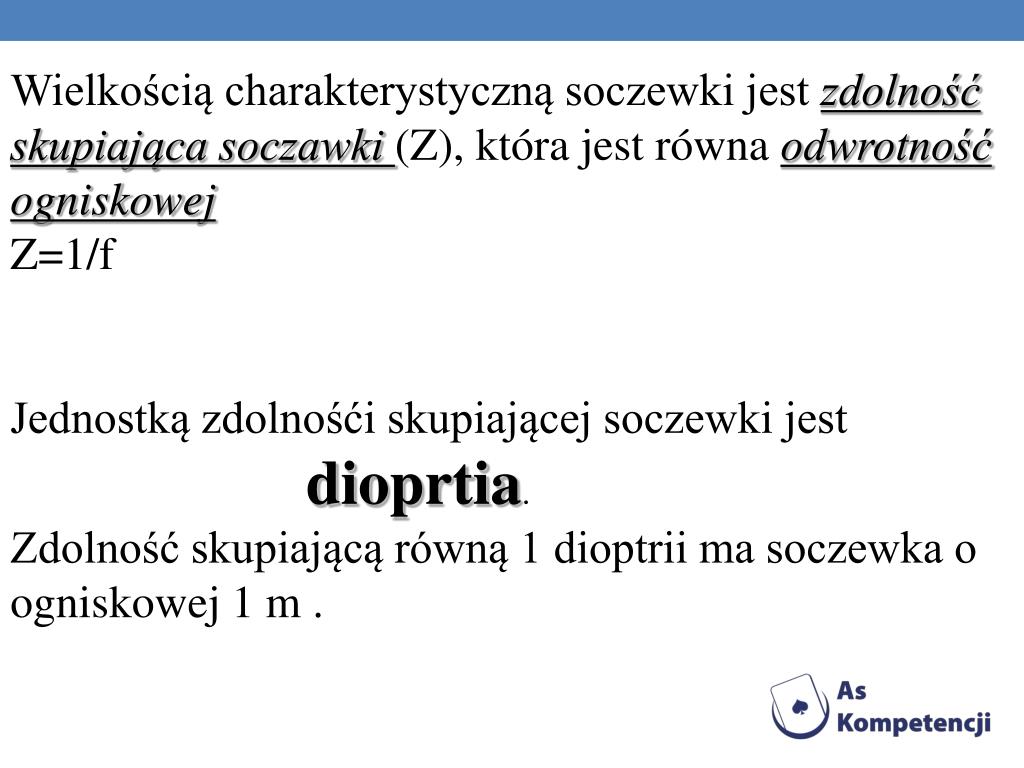

Wielkością charakterystyczną soczewki jest zdolność skupiająca soczawki (Z), która jest równa odwrotność ogniskowej

Z=1/f

Jednostką zdolnośći skupiającej soczewki jest

dioprtia.

Zdolność skupiającą równą 1 dioptrii ma soczewka o ogniskowej 1 m .


Dane informacyjne

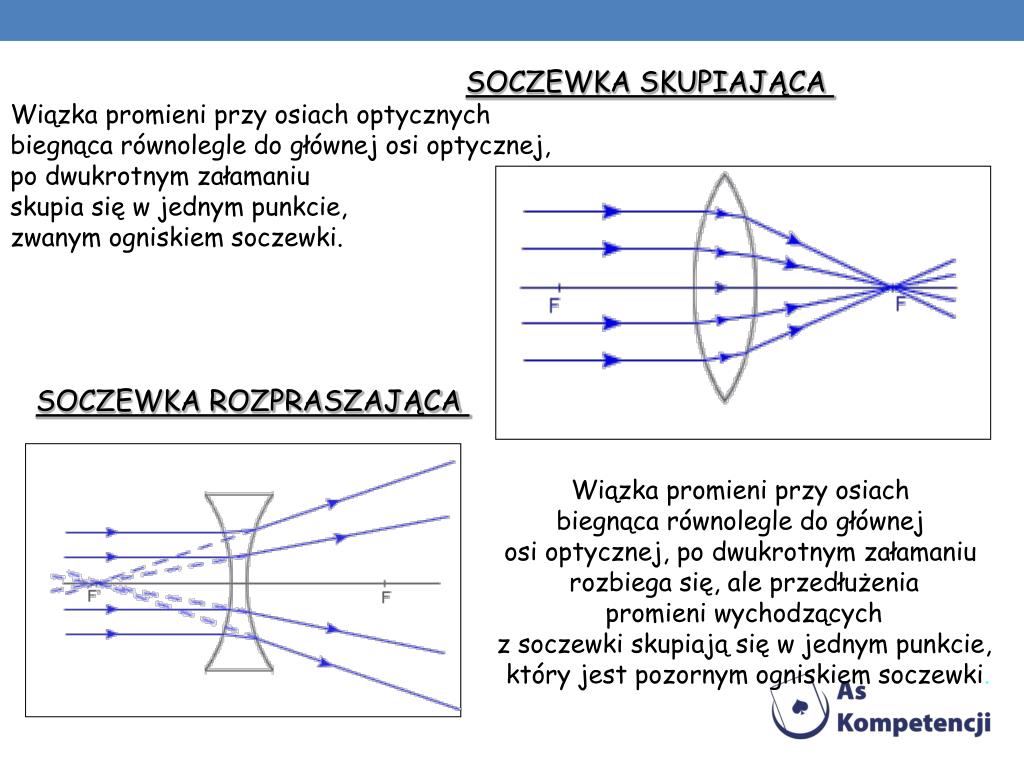

SOCZEWKA SKUPIAJĄCA

Wiązka promieni przy osiach optycznych

biegnąca równolegle do głównej osi optycznej,

po dwukrotnym załamaniu

skupia się w jednym punkcie,

zwanym ogniskiem soczewki.

SOCZEWKA ROZPRASZAJĄCA

Wiązka promieni przy osiach

biegnąca równolegle do głównej

osi optycznej, po dwukrotnym załamaniu

rozbiega się, ale przedłużenia

promieni wychodzących

z soczewki skupiają się w jednym punkcie,

który jest pozornym ogniskiem soczewki.


Dane informacyjne

.


Dane informacyjne

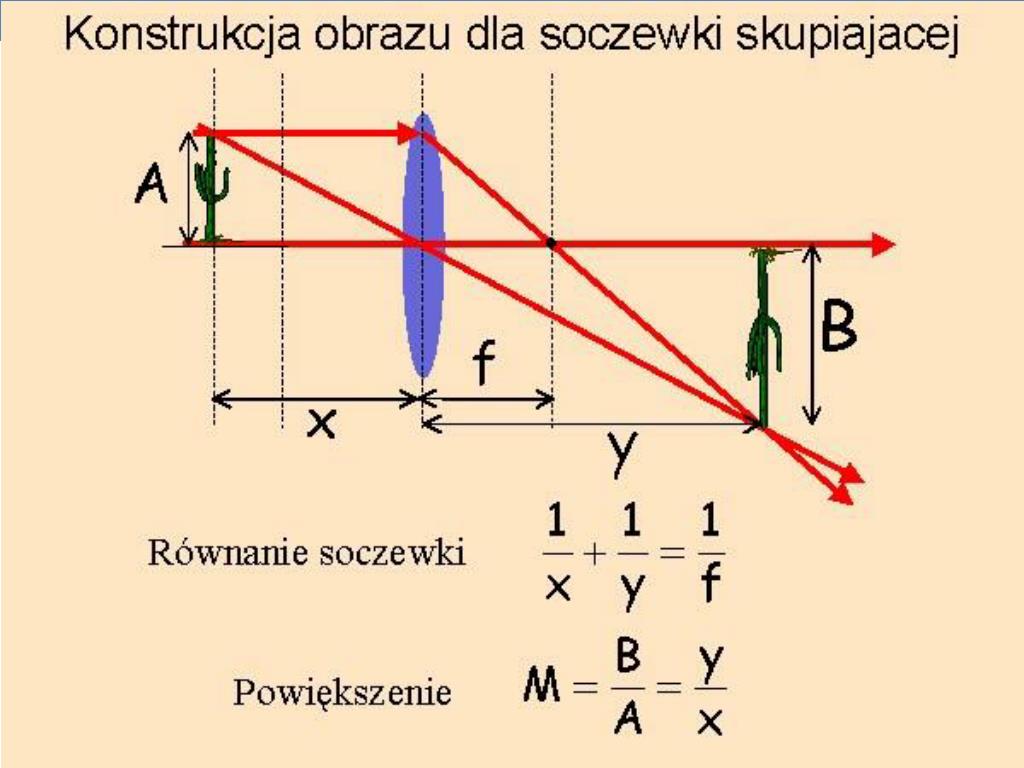

OBRAZY OTRZYMYWANE ZA POMOCĄ SOCZEWEK


Dane informacyjne

2f

.

przedmiot

.

f

.

f

.

2f

obraz

przedmiot

.

2f

.

f

.

f

.

2f

obraz

2f

.

przedmiot

.

f

.

f

.

2f

obraz

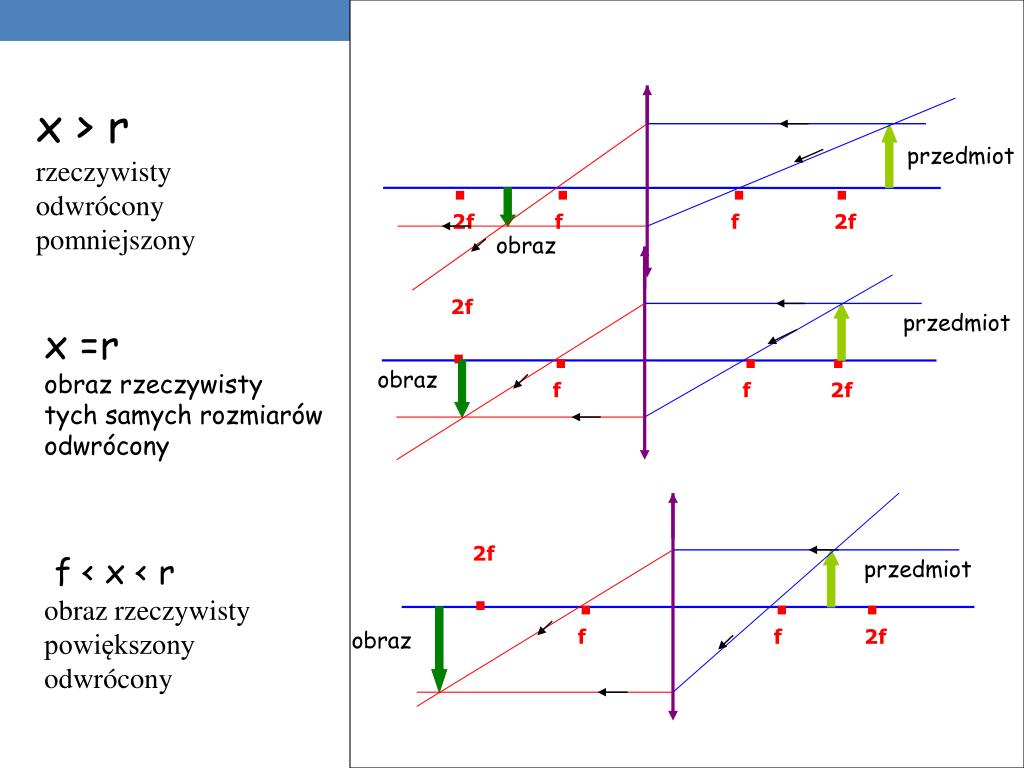

x > r

rzeczywisty

odwrócony

pomniejszony

x =r

obraz rzeczywisty

tych samych rozmiarów

odwrócony

f < x < r

obraz rzeczywisty

powiększony

odwrócony


Dane informacyjne

.

f

.

2f

.

f

.

f

.

2f

x = f

obraz nie powstaje

x < f

obraz pozorny

prosty

powiększony


Dane informacyjne

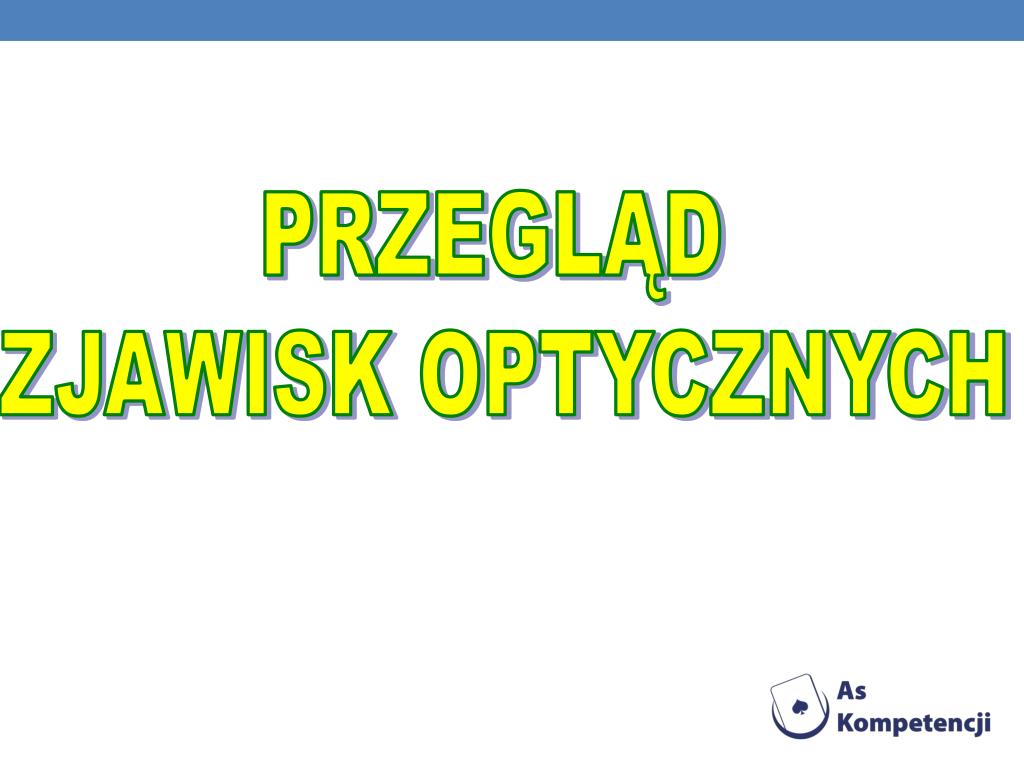

PRZEGLĄD

ZJAWISK OPTYCZNYCH


Dane informacyjne

Zjawiska optyczne - wszystkie zjawiska dotyczące oddziaływania światła z materią. Szczególnie dotyczy to zjawisk towarzyszących przechodzeniu światła przez atmosferę ziemską.

Wybrane zjawiska optyczne występujące w atmosferze:

Wieniec (aureola)

Słońca poboczne (słońca pozorne)

Gloria

Halo

Tęcza

Miraż (fatamorgana)

Zorza polarna

Wschód i zachód słońca

Słup słoneczny


Dane informacyjne

Tęcza


Dane informacyjne

Tęcza

  • Tęcza to łuk świecący barwami widma. Powstaje, gdy będące za obserwatorem Słońce oświetla chmurę deszczową. Wewnątrz łuku znajduje się barwa fioletowa a na zewnątrz czerwona.

  • Warunkiem powstania tęczy jest deszcz, oświetlony przez promienie słoneczne. Tęczę może wywołać zamiast deszczu oświetlona przez Słońce fontanna lub wodospad. Zjawisko tęczy powstaje w wyniku załamania się i odbicia promieni słonecznych w pojedynczych kroplach wody.

  • Niekiedy można zaobserwować drugą tęczę, tak zwaną wtórną, o mniejszej jasności. W przypadku tęczy wtórnej, barwa fioletowa znajduje się na zewnątrz, zaś czerwona wewnątrz.


Wieniec

Wieniec

Źródło:http://www.fiz.yoyo.pl/art/foto/wieniec2.jpg


Dane informacyjne

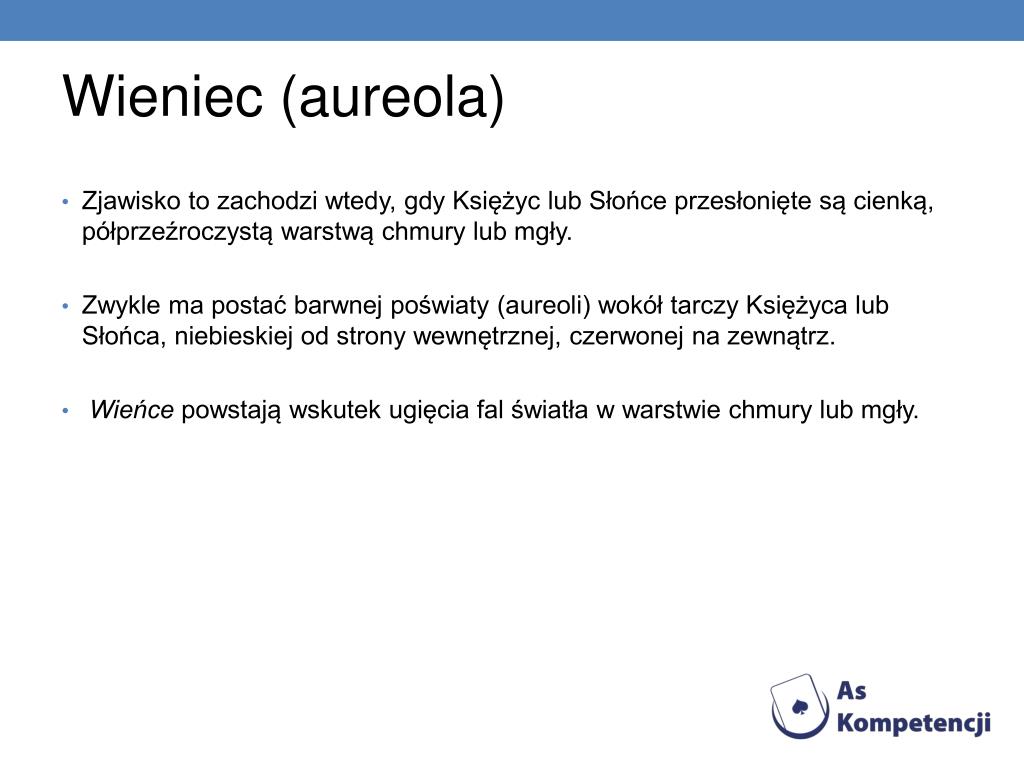

Wieniec (aureola)

  • Zjawisko to zachodzi wtedy, gdy Księżyc lub Słońce przesłonięte są cienką, półprzeźroczystą warstwą chmury lub mgły.

  • Zwykle ma postać barwnej poświaty (aureoli) wokół tarczy Księżyca lub Słońca, niebieskiej od strony wewnętrznej, czerwonej na zewnątrz.

  • Wieńce powstają wskutek ugięcia fal światła w warstwie chmury lub mgły.


Dane informacyjne

Halo


Dane informacyjne

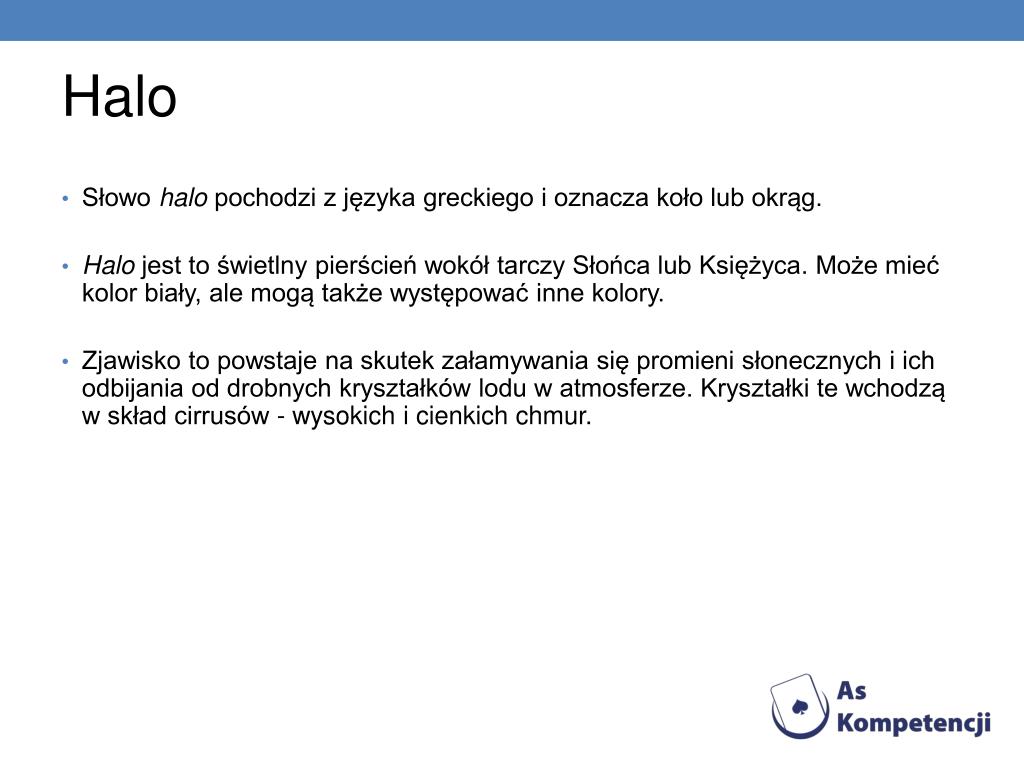

Halo

  • Słowo halo pochodzi z języka greckiego i oznacza koło lub okrąg.

  • Halo jest to świetlny pierścień wokół tarczy Słońca lub Księżyca. Może mieć kolor biały, ale mogą także występować inne kolory.

  • Zjawisko to powstaje na skutek załamywania się promieni słonecznych i ich odbijania od drobnych kryształków lodu w atmosferze. Kryształki te wchodzą w skład cirrusów - wysokich i cienkich chmur.


Dane informacyjne

Zorza polarna


Dane informacyjne

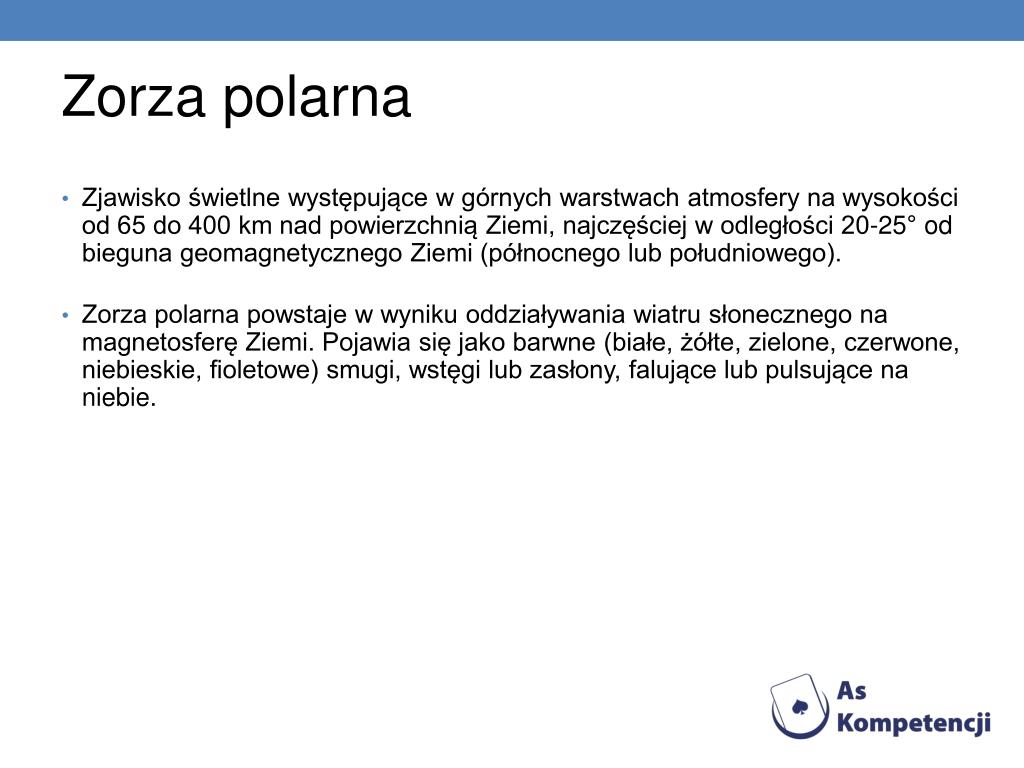

Zorza polarna

  • Zjawisko świetlne występujące w górnych warstwach atmosfery na wysokości od 65 do 400 km nad powierzchnią Ziemi, najczęściej w odległości 20-25° od bieguna geomagnetycznego Ziemi (północnego lub południowego).

  • Zorza polarna powstaje w wyniku oddziaływania wiatru słonecznego na magnetosferę Ziemi. Pojawia się jako barwne (białe, żółte, zielone, czerwone, niebieskie, fioletowe) smugi, wstęgi lub zasłony, falujące lub pulsujące na niebie.


Dane informacyjne

Miraż (fatamorgana)


Dane informacyjne

Miraż (fatamorgana)

  • Jest to zjawisko polegające na tworzeniu się pozornych (podwójnych lub wielokrotnych) obrazów będących odbiciem przedmiotów znajdujących się na horyzoncie lub poza nim.

  • Miraż powstaje jako skutek zakrzywienia się promieni słonecznych w dolnych warstwach powietrza, cechujących się różną gęstością (temperaturą).

  • Miraże dzielą się na 2 rodzaje – miraż dolny (pod linią horyzontu) i górny (nad linią horyzontu).


Dane informacyjne

Słup słoneczny


Dane informacyjne

Słup słoneczny

  • Zjawisko optyczne związane m.in. z odbiciem światła nisko położonego Słońca.

  • Najłatwiej jest go zaobserwować tuż przed wschodem Słońca, lub tuż po jego zachodzie.

  • Przybiera formę świetlnej kolumny, na ogół zabarwionej czerwonawo, przemieszczającej się wraz z ruchem Słońca pod horyzontem.


Dane informacyjne

Wschód i zachód Słońca


Dane informacyjne

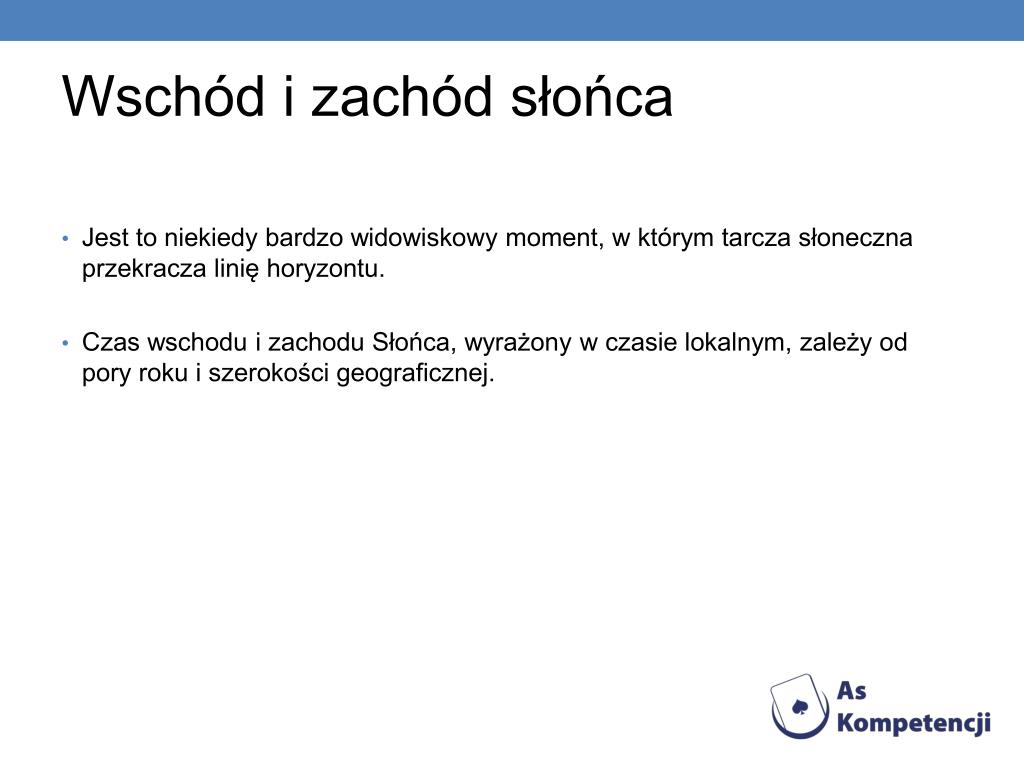

Wschód i zachód słońca

  • Jest to niekiedy bardzo widowiskowy moment, w którym tarcza słoneczna przekracza linię horyzontu.

  • Czas wschodu i zachodu Słońca, wyrażony w czasie lokalnym, zależy od pory roku i szerokości geograficznej.


Dane informacyjne

Gloria


Dane informacyjne

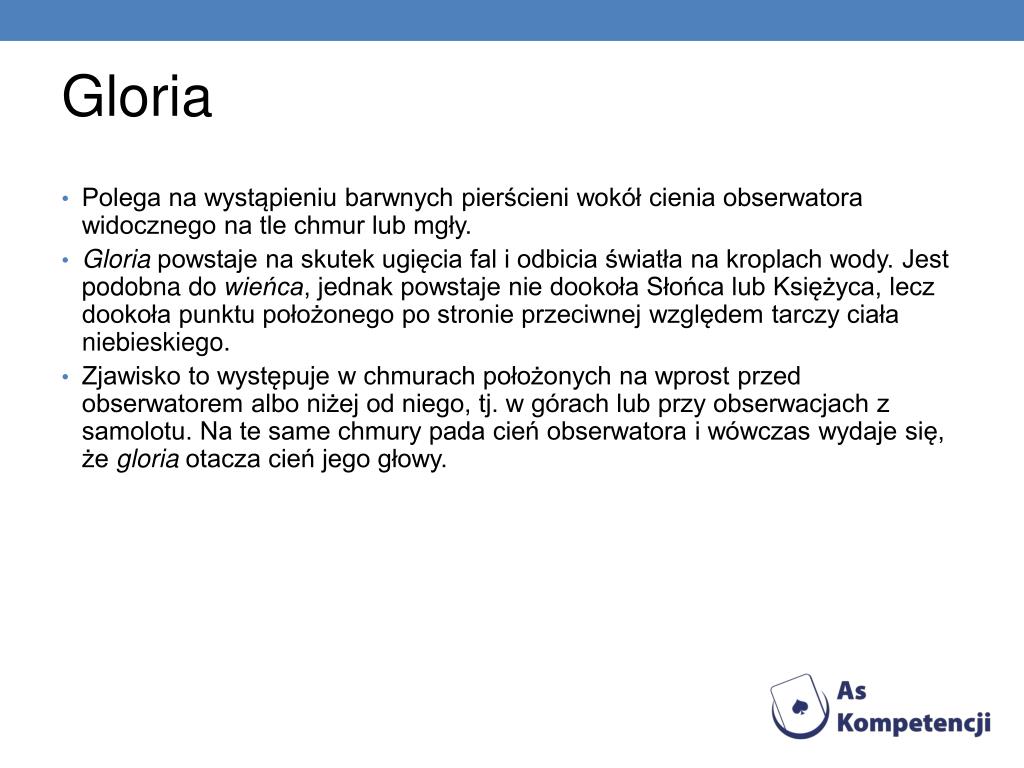

Gloria

  • Polega na wystąpieniu barwnych pierścieni wokół cienia obserwatora widocznego na tle chmur lub mgły.

  • Gloria powstaje na skutek ugięcia fal i odbicia światła na kroplach wody. Jest podobna do wieńca, jednak powstaje nie dookoła Słońca lub Księżyca, lecz dookoła punktu położonego po stronie przeciwnej względem tarczy ciała niebieskiego.

  • Zjawisko to występuje w chmurach położonych na wprost przed obserwatorem albo niżej od niego, tj. w górach lub przy obserwacjach z samolotu. Na te same chmury pada cień obserwatora i wówczas wydaje się, że gloria otacza cień jego głowy.
