Presentation Transcript

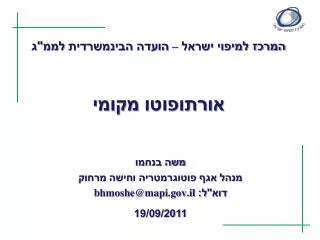

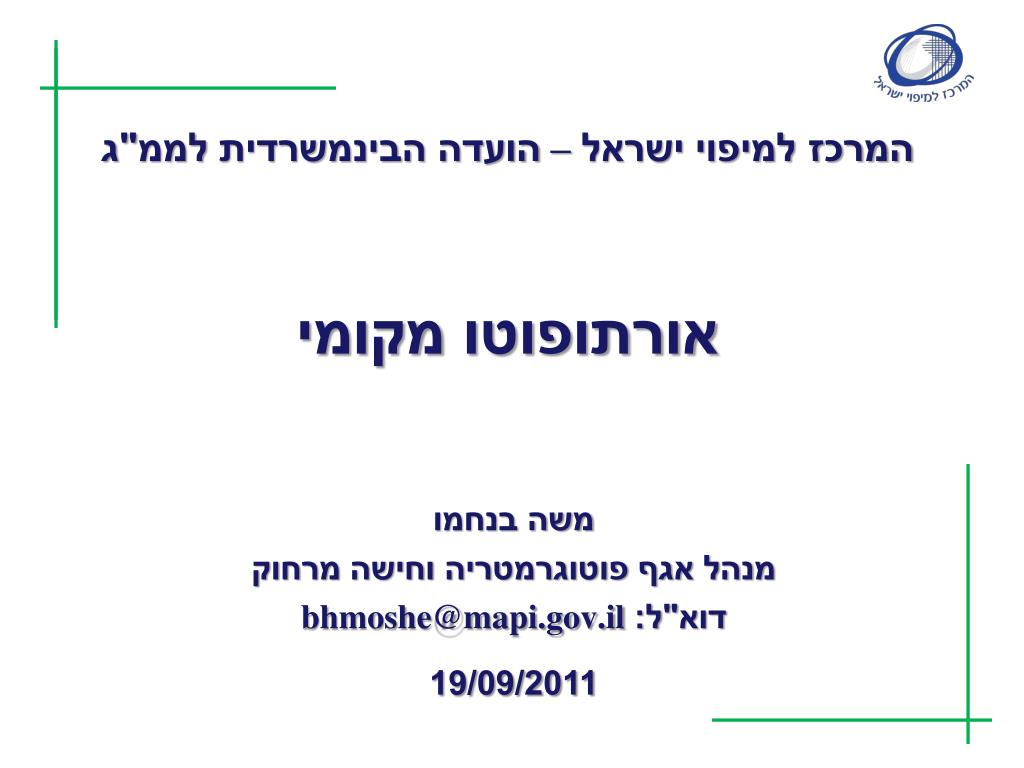

המרכז למיפוי ישראל – הועדה הבינמשרדיתלממ"ג

אורתופוטו מקומי

משה בנחמו

מנהל אגף פוטוגרמטריה וחישה מרחוק

דוא"ל: [email protected]

19/09/2011

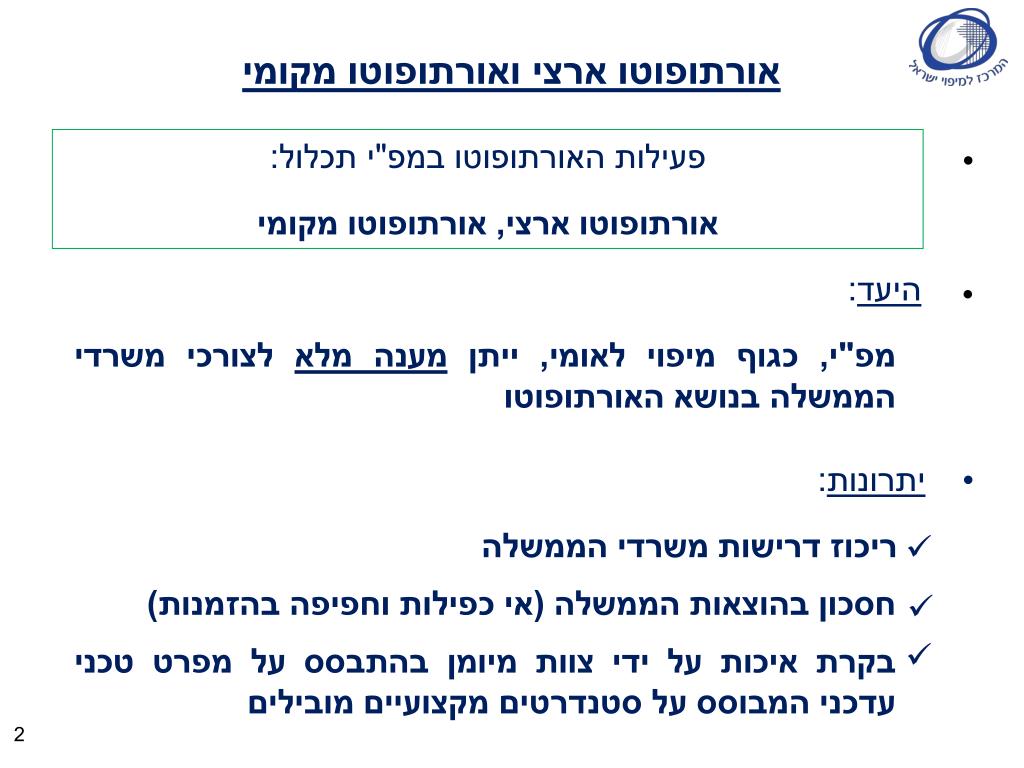

אורתופוטו ארצי ואורתופוטו מקומי

פעילות האורתופוטו במפ"י תכלול:

אורתופוטו ארצי, אורתופוטו מקומי

  • היעד:

  • מפ"י, כגוף מיפוי לאומי, ייתן מענה מלא לצורכי משרדי הממשלה בנושא האורתופוטו

  • יתרונות:

  • ריכוז דרישות משרדי הממשלה

  • חסכון בהוצאות הממשלה (אי כפילות וחפיפה בהזמנות)

  • בקרת איכות על ידי צוות מיומן בהתבסס על מפרט טכני עדכני המבוסס על סטנדרטים מקצועיים מובילים

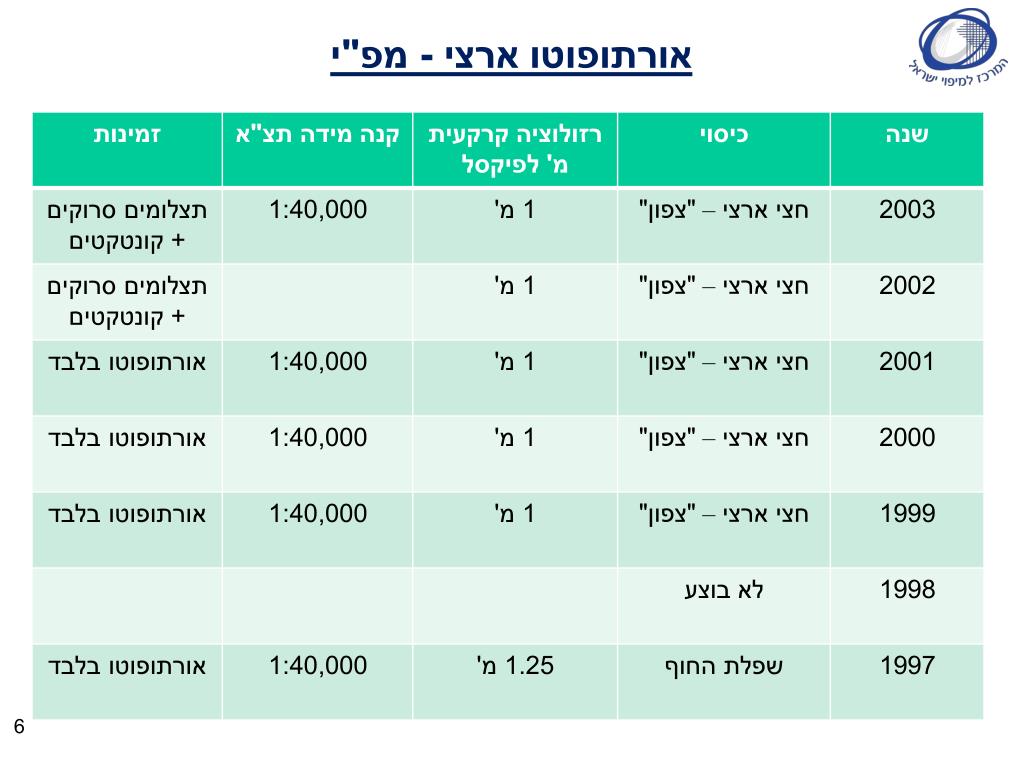

  • אורתופוטו ארצי - מפ"י

    • ביצוע החל משנת 1997

    • אורתופוטו צבעוני, כיסוי ארצי(1997 – 2004 כיסוי חצי ארצי)

    • רזולוציה קרקעית אחידהשל 1 מ' לפיקסל, 0.5 מ' לפיקסל (2006 ,2007)

    • אורתופוטו ארצי תואם הממ"ג הטופוגרפי הלאומי – דיוק מוכרז של לכל היותר 2 מ' ("בולי בקרה" מהממ"ג הטופוגרפי)

    • ייצור מבוסס מצלמות פוטוגרמטריות אנאלוגיות


    אורתופוטו ארצי - מפ"י

    • תהליך ייצור טורי – ייצור + בקרת איכות - שנה

      • כ- 4 חודשים לצילום אויר + סריקות, ספק צילום

      • כ- 8 חודשים לייצור, 2 ספקים + בקרת איכות מפ"י

    • אורתופוטו ארצי ברזולוציה קרקעית של 1 מ' לפיקסל מסופק למשרדי הממשלה בחינם יחד עם הבנט"ל

    • אורתופוטו ארצי ברזולוציה קרקעית של 2 מ' זמין בשרת המפות הממשלתי




    2000, 1 מ'

    1997, 1.25 מ'


    2002, 1 מ'

    2008, 1 מ'

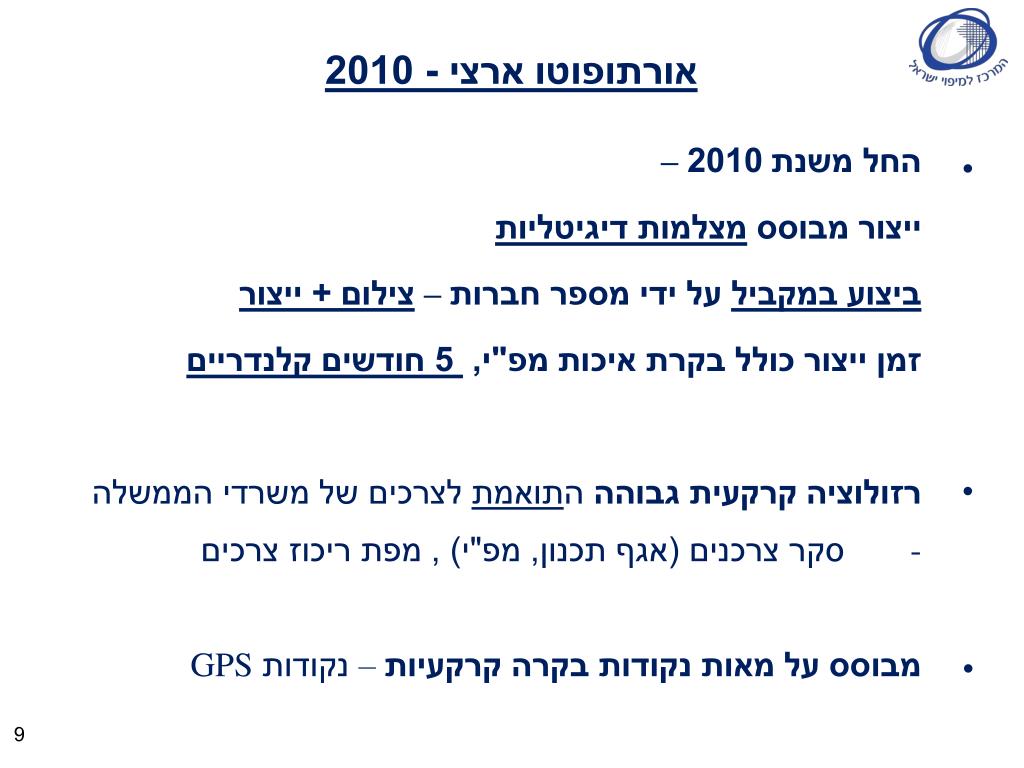

    אורתופוטו ארצי - 2010

    • החל משנת 2010 –

    • ייצור מבוסס מצלמות דיגיטליות

    • ביצוע במקביל על ידי מספר חברות – צילום + ייצור

    • זמן ייצור כולל בקרת איכות מפ"י, 5 חודשים קלנדריים

    • רזולוציה קרקעית גבוהה התואמתלצרכים של משרדי הממשלה

    • סקר צרכנים (אגף תכנון, מפ"י) , מפת ריכוז צרכים

    • מבוסס על מאות נקודות בקרה קרקעיות – נקודות GPS

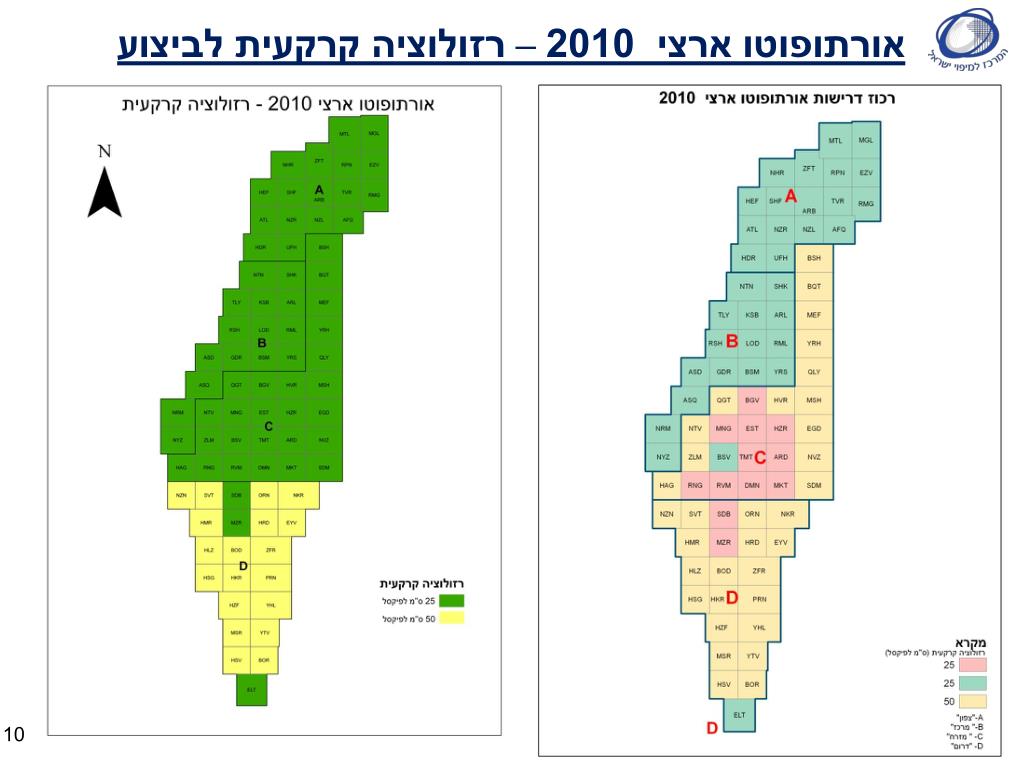

    אורתופוטו ארצי - 2010 קרקעית לביצוע

    • דיוק מקום:

    • על פי תקנה 38 (נוסח מתוקן), דרישת דיוק המקום המחייבת הינה: "דיוק מיקום של 0.5 מ"מ בקנ"מ של האורתופוטו לגבי 90% לפחות מהנקודות הנבדקות", כך ששגיאות המקום המותרות הינן:


    אורתופוטו ארצי - 2010 קרקעית לביצוע

    • דיוק מקום:

    • במסגרת תהליך בקרת האיכות שבוצע באגף פוטוגרמטריה, נמצא כי אורתופוטו ארצי 2010 נמצא כעומד בדרישות דיוק המקום על פי תקנה 38


    אורתופוטו ארצי - 2012 קרקעית לביצוע

    • הערכות לביצוע אורתופוטו ארצי 2012, מותנה בכיסוי תקציבי

    • תחילת צילום פברואר 2012

    • סקר צרכנים לריכוז דרישות צרכנים בנושא האורתופוטו הארצי – אגף תכנון, מפ"י

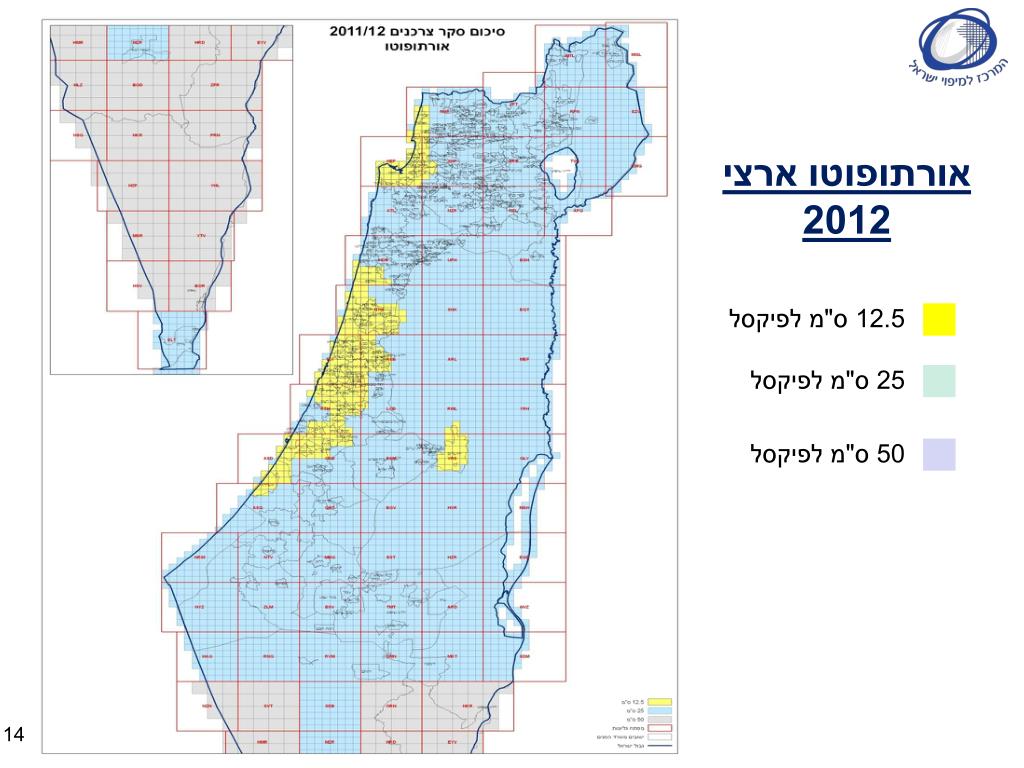

    אורתופוטו ארצי 2012 קרקעית לביצוע

    12.5 ס"מ לפיקסל

    25 ס"מ לפיקסל

    50 ס"מ לפיקסל


    אורתופוטו מקומי קרקעית לביצוע

    • מכרז פומבי מס' 3541 – הזמנה להיכלל במאגר ספקים של המרכז למיפוי ישראל

    • אספקת שירותים מקצועיים ייצור אורתופוטו ספרתי, בצבע, בכיסוי מקומי בתיחום וברזולוציה על פי דרישה (0.25 מ', 0.125 מ', אחר)

    • הגשת הצעות מחיר להזמנותמעת לעת

    • מאגר הספקים יורחב ויתעדכן מעת לעתבמהלך פרק הזמן בו המכרז יהיה בתוקף

    • המשתמש העיקרי - המרכז למיפוי ישראל, בשמו ובשם משרדי ממשלה, יחידות הסמך של משרדי הממשלה וגופים ממשלתיים



    אורתופוטו מקומי - מכרז פומבי מס' 3541

    הזמנה של אורתופוטו מקומי:

    • ועדת המכרזים תפנה לקבלת הצעות מכל הספקים הנכללים במאגר הספקים שהוקם במסגרת מכרז זה – "פניה פרטנית"

    • ספקי המכרז יגישו את הצעותיהם במענה לפנייה הפרטנית על פי הנדרש במסמכי המכרז – הצעת מחיר להזמנה

    • ועדת המכרזים תבחר בהצעה הזוכה על פי הקריטריונים המוגדרים במסמכי המכרז

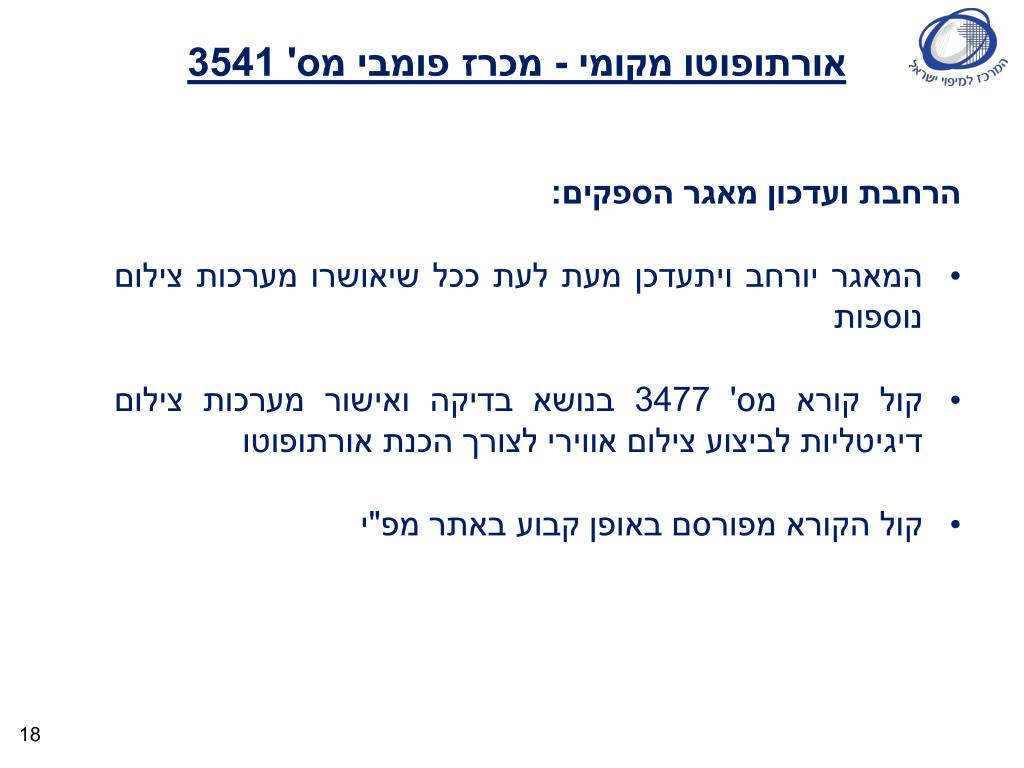

    אורתופוטו מקומי - מכרז פומבי מס' 3541

    הרחבת ועדכון מאגר הספקים:

    • המאגר יורחב ויתעדכן מעת לעת ככל שיאושרו מערכות צילום נוספות

    • קול קורא מס' 3477 בנושא בדיקה ואישור מערכות צילום דיגיטליות לביצוע צילום אווירי לצורך הכנת אורתופוטו

    • קול הקורא מפורסם באופן קבוע באתר מפ"י


    אורתופוטו מקומי - מכרז פומבי מס' 3541

    תיחום אזור/י עבודה

    • לכל הזמנת עבודה של אורתופוטו בכיסוי מקומי, יוגדר התיחום של העבודה - פוליגון תוחם, מרובע תוחם, הגדרת הגיליון ו/או האריחים על פי שכבת החלוקה לגיליונות ולאריחים של הממ"ג הטופוגרפי הלאומי של מפ"י

    • אזור העבודה יכול שיהיה בכל אזור של הארץ ובכלל זה באזורי יו"ש

    • שטחו של אזור העבודה יקבע על פי דרישות המזמין ואין כל מגבלה לגבי היקפו (היקף מינימאלי, היקף מרבי) של השטח

    • ייתכן שינוי בהגדרת אזור העבודה זאת בשל מגבלות טיסה של רשויות הביטחון המוסמכות

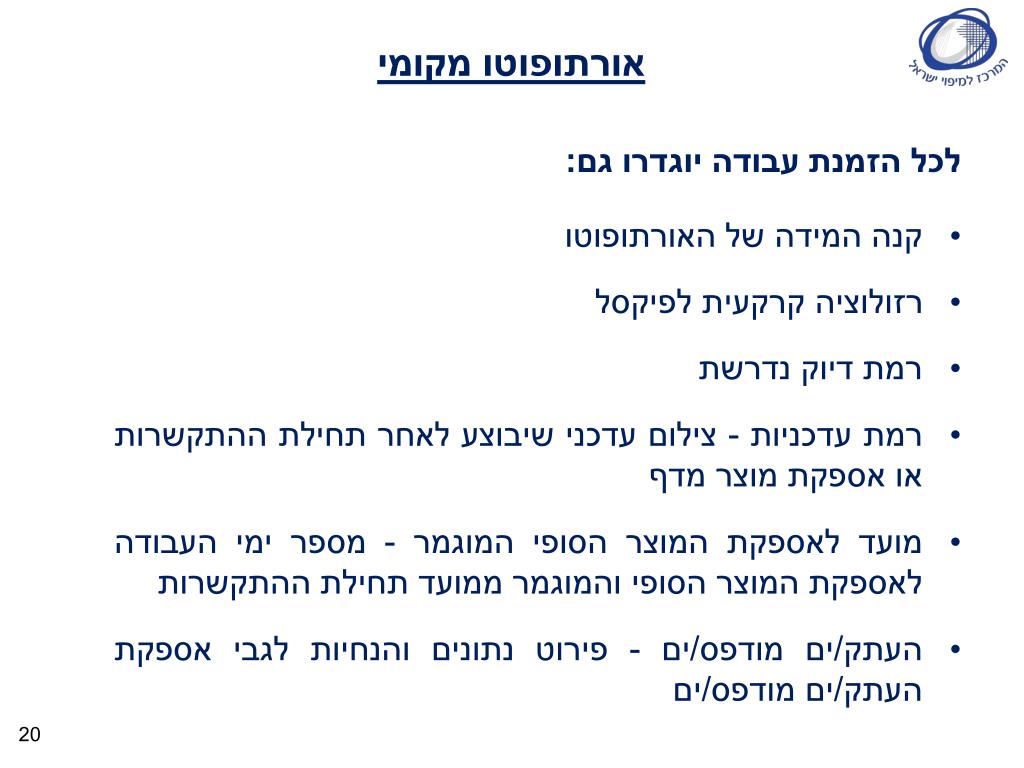

    אורתופוטו מקומי 3541

    לכל הזמנת עבודה יוגדרו גם:

    • קנה המידה של האורתופוטו

    • רזולוציה קרקעית לפיקסל

    • רמת דיוק נדרשת

    • רמת עדכניות - צילום עדכני שיבוצע לאחר תחילת ההתקשרות או אספקת מוצר מדף

    • מועד לאספקת המוצר הסופי המוגמר - מספר ימי העבודה לאספקת המוצר הסופי והמוגמר ממועד תחילת ההתקשרות

    • העתק/ים מודפס/ים - פירוט נתונים והנחיות לגבי אספקת העתק/ים מודפס/ים

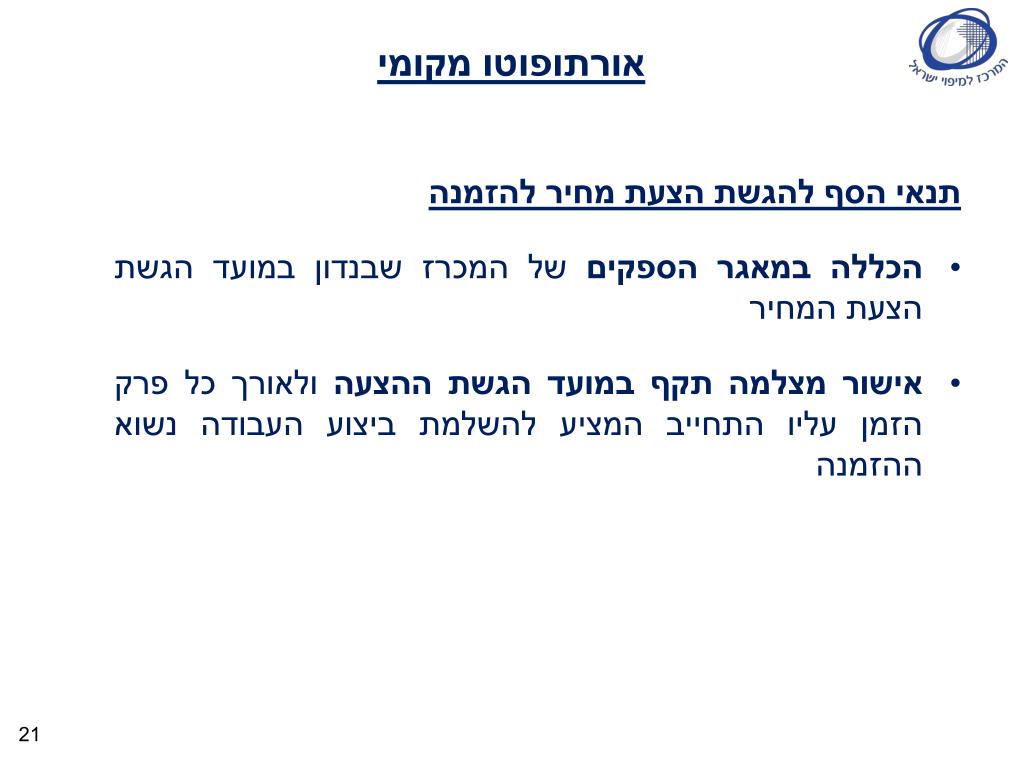

    אורתופוטו מקומי 3541

    תנאי הסף להגשת הצעת מחיר להזמנה

    • הכללה במאגר הספקים של המכרז שבנדון במועד הגשת הצעת המחיר

    • אישור מצלמה תקף במועד הגשת ההצעה ולאורך כל פרק הזמן עליו התחייב המציע להשלמת ביצוע העבודה נשוא ההזמנה


    אורתופוטו מקומי 3541

    אספקת מוצר מדף

    • במקרים שבהם תידרש אספקה דחופה ו/או מיידית של האורתופוטו, תישקל האפשרות של אספקת אורתופוטו קיים ("מוצר מדף") ו/או התבססות על תצלומים לא עדכניים

    • תנאי הכרחי - האורתופוטו והתצלומים עומדים בכל הדרישות של: קנ"מ, רזולוציה, דיוקים ובכל דרישות האיכות של המפרט הטכני


    אורתופוטו מקומי – בקרת איכות 3541

    • רזולוציה וקנ"מ

    • רדיומטריה

    • התאמת צבעים

    • דיוק מקום

    • העתק בשל תבליט

    • זיהוי פרטים

    • קווי תפר

    • רציפות טופולוגית

    • בדיקת חומר הגלם (תצלומים, טיסת צילום)

    • צנזורה

    • מודל גבהים ספרתי - DTM

    • התאמה לבנט"ל

    • 12 בדיקות איכות, כמפורט להלן:


    אורתופוטו מקומי – בקרת איכות 3541

    • מפרט טכני עדכני המבוסס על סטנדרטים מקצועיים מובילים (המפרט זמין באופן קבוע באתר מפ"י)

    • בקרת איכות (מפ"י) על ידי צוות מקצועי ומיומן


    אורתופוטו מקומי - תוצרים 3541

    • אורתופוטו מקומי ברזולוציה קרקעית נדרשת

    • גרסה ברזולוציות קרקעיות של 0.5 מ' , 1 מ' ו- 2 מ' לפיקסל

    • גרסה מצונזרת ולא מצונזרת

    • פורמטים:

      • TIFF (כולל קובץ עיגון מרחבי בפורמט TFW)

      • ECW

      • MRSID

    • רשת ישראל IG2005

    • רשת קואורדינטות גיאוגרפית (WGS'84) - אופציונאלי



    אורתופוטו מקומי 3541

    תקצוב:

    • המקורות התקציביים לביצוע ההזמנות יהיו על פי רוב חיצוניים - הגורם המזמין יצטרך לתקצב את הביצוע

    • מפ"י יפעל לשיתוףמספר משרדים למימוש הזמנה של אורתופוטו מקומי במטרה לצמצם "עלויות" לגורם המזמין

    • 70% מסך כל ההכנסות ממכירת התוצרים של המכרז, ישמשו לתקצוב המכרז שבנדון ולמכרז אורתופוטו ארצי בשנה הבאה (הנושא דורש החלטה עקרונית)

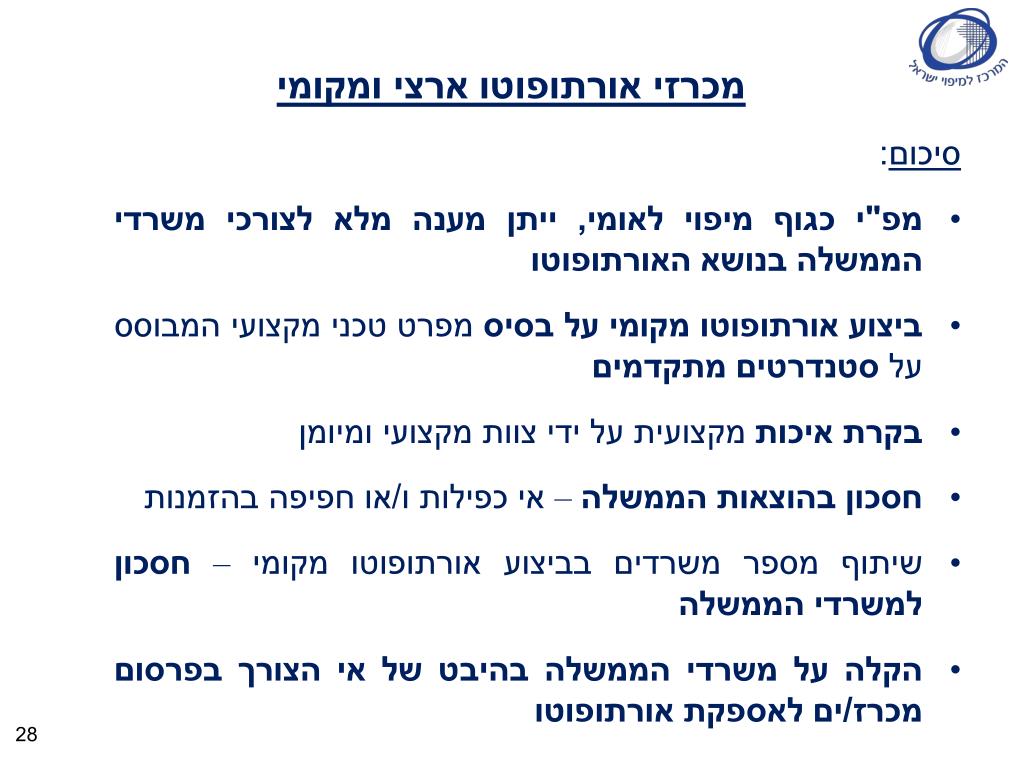

    מכרזי אורתופוטו ארצי ומקומי 3541

    סיכום:

    • מפ"י כגוף מיפוי לאומי, ייתן מענה מלא לצורכי משרדי הממשלה בנושא האורתופוטו

    • ביצוע אורתופוטו מקומי על בסיס מפרט טכני מקצועי המבוסס על סטנדרטים מתקדמים

    • בקרת איכות מקצועית על ידי צוות מקצועי ומיומן

    • חסכון בהוצאות הממשלה – אי כפילות ו/או חפיפה בהזמנות

    • שיתוף מספר משרדים בביצוע אורתופוטו מקומי – חסכון למשרדי הממשלה

    • הקלה על משרדי הממשלה בהיבט של אי הצורך בפרסום מכרז/ים לאספקת אורתופוטו


    תודה על ההקשבה 3541

    שאלות ?

    משה בנחמו

    מנהל אגף פוטוגרמטריה וחישה מרחוק

    דוא"ל: [email protected]

    נייד: 050-6225455
