Presentation Transcript

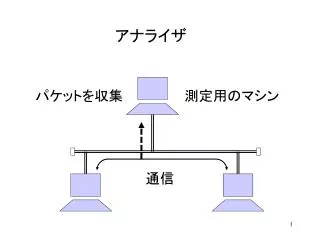

slide1

アナライザ

パケットを収集

測定用のマシン

通信

slide2
アナライザ
  • 通常のホストは自分宛(全員宛を含む)のパケットを受信する。アナライザは他人宛のパケットも受信する。
  • Ethereal (Wireshark)フリーのソフトウェア
  • Astec Eyes (商品)http://www.asteceyes.com/
  • ClearSight (商品)http://www.toyo.co.jp/clearsight/
  • 情報理工学科3年後期選択科目「情報理工学実験C」 コンピュータネットワークⅠ,Ⅱ
slide3

WEB (HTTP)の記録例

(ポート番号 80)

Name: organization.web.waseda.ac.jp

Address: 133.9.4.217

Aliases: www.waseda.ac.jp

organization.web.waseda.ac.jp

RequestとResponseが幾つか並んでいる

slide4

2番目のRequestを見ると、画像のファイルを要求している2番目のRequestを見ると、画像のファイルを要求している

slide5

理工UNIX

muse01.mse.waseda.ac.jp

TELNETの例(ポート番号23)

WILL, DO などが並び、その後にデータが送られている

slide6

DATAの最初を見ると…

オプションの交渉:

WILL 自分はオプションを有効にしたい

DO 相手側にオプションを有効にしてもらいたい

オプションの例:

エコー、ターミナル速度など

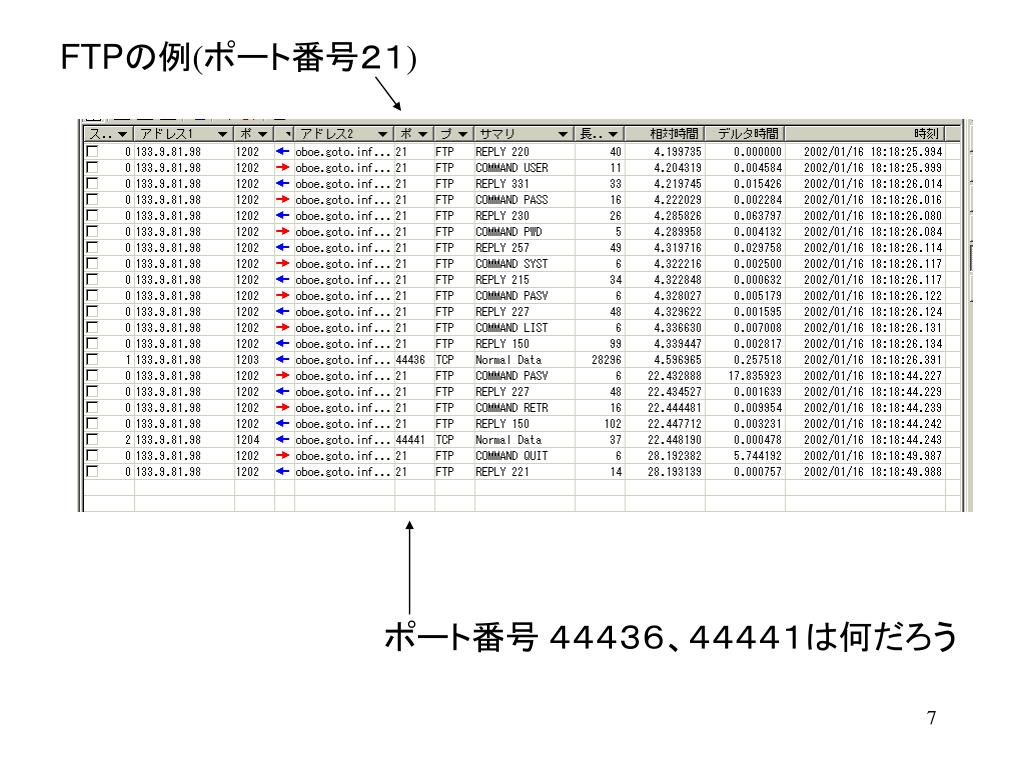

slide7

FTPの例(ポート番号21)

ポート番号 44436、44441は何だろう

slide8

173,148は次の意味

173×256+148=44436

FTPは二つのコネクションを使う

ちなみに44441は次のように

表される: 173,153
