Pregeo 9 Modulistica Casi Particolari

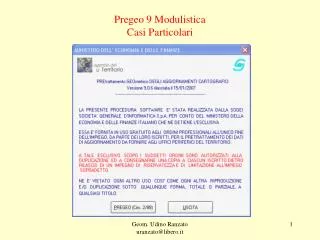

1. Pregeo 9 Modulistica Casi Particolari Geom. Udino Ranzato uranzato@libero.it

2. Casi Particolari Geom. Udino Ranzato uranzato@libero.it

3. Casi Particolari Dal Manuale di Pregeo Pag. 30/31 Pagina 30-31 6.1.12 NOTE ESPICATIVE (RIGA 6) La riga 6 del libretto delle misure consente di inserire note o continuazioni di note inserite in una qualunque delle maschere precedenti. La compilazione della nota può essere effettuata utilizzando la maschera di Fig. 16 ove, nel campo identificativo “Nota” possono essere inseriti fino ad un massimo di 70 caratteri della seguente tipologia: alfabetici numerici segni di punteggiatura lo spazio ed il simbolo "*" (asterisco) La struttura del tracciato record è descritta di seguito. Geom. Udino Ranzato uranzato@libero.it

4. Casi Particolari Fig. 16 – Riga 6 (Note Esplicative) 6.1.13 CASI PARTICOLARI DELLE NOTE ESPLICATIVE (RIGA 6) Qualora nel libretto delle misure corrispondende ad un atto di aggiornamento standard ( Non di “Modesta Entità”) si introduca una riga 6 contenente la dicitura “conferma” oppure “CONFERMA” etc, ad esempio: 6|Si conferma che la rappresentazione della mappa è conforme allo stato dei luoghi| e se il libretto contiene solo una riga 0, una riga 9 e una (o più) righe 6, il processo di elaborazione riconosce il libretto come una categoria speciale di atti di aggiornamento che non necessitano di misure topografiche. Questa speciale categoria di atti consente di operare aggiornamenti cartografici che non comportino l’introduzione di nuove dividenti, ma al limite la rimozione di dividenti già esistenti in mappa. Di seguito è riportata una casistica di questi speciali atti: Geom. Udino Ranzato uranzato@libero.it

5. Casi Particolari Geom. Udino Ranzato uranzato@libero.it

6. Casi Particolari Geom. Udino Ranzato uranzato@libero.it

7. Casi Particolari Questi tipi devono sottostare in pratica ai seguenti requisiti: Assenza completa di misure e righe di contorno In pratica devono rispettare unicamente la seguente struttura: Riga 0 Riga 9 Riga 6 (contenente la parola “CONFERMA”) Relazione Tecnica Modello Censuario Geom. Udino Ranzato uranzato@libero.it

8. Casi Particolari Successivamente alla stesura del Libretto si dovranno eseguire tutte le operazioni necessarie per ottenere la Proposta di Aggiornamento confermata. Si potrà passare poi alla compilazione dell’Atto di Aggiornamento nel quale non si potranno inserire Schema del Rilievo e Particolari. L’atto di Aggiornamento conterrà solamente la grafica dell’Estratto di Mappa Aggiornata con la Proposta di Aggiornamento. Geom. Udino Ranzato uranzato@libero.it

9. Casi Particolari Alcuni esempi di Libretti delle Misure Geom. Udino Ranzato uranzato@libero.it

10. Casi Particolari Nuova costruzione su intera particella Esempio di elaborazione Pregeo Geom. Udino Ranzato uranzato@libero.it

11. Casi Particolari Nuova costruzione su intera particella Risultato elaborazione Pregeo Geom. Udino Ranzato uranzato@libero.it

12. Casi Particolari Nuova costruzione su intera particella Libretto completo 0|13012007|1|G850|0100|126|COGNOME NOME|GEOMETRA|PADOVA| 9|20|10|20|1070|9.00-G,STDA 3.12|MC|TIPO SENZA GEOMETRIA| 6|CONFERMA| 6| ***** Relazione Tecnica ***** | 6| Tipo redatto per: Nuova costruzione sull'intera particella. | 6| ***** Fine Relazione ***** | 6|Dati per aggiornare il D.B. Censuario dell'Ufficio Tecnico Erariale| 6|3SPC |003| | 6|O|126 |000| | |000000406|SN| | |003|01| | 6|S|126 |000| | |000000000| | | |000| | | 6|C| |000|a |AAA |000000406|SN| | |282| | | Geom. Udino Ranzato uranzato@libero.it

13. Casi Particolari Nuova costruzione su intera particella Prima dell’archiviazione dell’immagine Geom. Udino Ranzato uranzato@libero.it

14. Casi Particolari Nuova costruzione su intera particella Dopo l’archiviazione dell’immagine Geom. Udino Ranzato uranzato@libero.it

15. Casi Particolari Nuova costruzione su intera particella Atto di Aggiornamento completo Geom. Udino Ranzato uranzato@libero.it

16. Casi Particolari Ampliamento di costruzione su intera particella Libretto completo 0|13012007|1|G850|0100|196|COGNOME NOME|GEOMETRA|PADOVA| 9|20|10|20|1070|9.00-G,STDA 3.12|MA|TIPO SENZA GEOMETRIA| 6|CONFERMA| 6| ***** Relazione Tecnica ***** | 6| Tipo redatto per: Ampliamento di costruzione sull'intera particella. | 6| ***** Fine Relazione ***** | 6|Dati per aggiornare il D.B. Censuario dell'Ufficio Tecnico Erariale| 6|3SPC |002| | 6|O|196 |000| | |000000130|SN| | |282| | | 6|V|196 |000| | |000000130|SN| | |282| | | Geom. Udino Ranzato uranzato@libero.it

17. Casi Particolari Ampliamento di costruzione su intera particella Libretto completo Dopo la stesura del Libretto. Elaborazione Associa Stralcia Stesura Proposta Libretto Adatta Proposta Elabora Fabbricati Codice area Accetta Conferma Proposta Geom. Udino Ranzato uranzato@libero.it

18. Casi Particolari Demolizione totale o parziale di fabbricato Libretto completo 0|13012007|1|G850|0100|196|COGNOME NOME|GEOMETRA|PADOVA| 9|20|10|20|1070|9.00-G,STDA 3.12|MA|TIPO SENZA GEOMETRIA| 6|CONFERMA| 6| ***** Relazione Tecnica ***** | 6| Tipo redatto per: Demolizione totale di fabbricato. | 6| ***** Fine Relazione ***** | 6|Dati per aggiornare il D.B. Censuario dell'Ufficio Tecnico Erariale| 6|3SPC |002| | 6|O|196 |000| | |000000130|SN| | |282| | | 6|V|196 |000| | |000000130|SN| | |282| | | Geom. Udino Ranzato uranzato@libero.it

19. Casi Particolari Demolizione totale o parziale di fabbricato Prima dell’archiviazione del disegno Geom. Udino Ranzato uranzato@libero.it

20. Casi Particolari Demolizione totale o parziale di fabbricato Dopo l’archiviazione del disegno Geom. Udino Ranzato uranzato@libero.it

21. Casi Particolari Demolizione totale o parziale di fabbricato Atto di Aggiornamento Completo Geom. Udino Ranzato uranzato@libero.it

22. Casi Particolari Geom. Udino Ranzato uranzato@libero.it
