环境质量评价与系统分析 安徽工业大学建工学院 二○○四年六月八日
7. 环境噪声影响预测及评价 7.1 环境噪声基础 7.1.1声音的产生和基本概念 7.1.2环境噪声 7.1.3环境噪声评价量及其计算 7.2 噪声的测量 7.2.1噪声测量仪器 7.2.2监测规范与布点原则 7.3 环境噪声预测模型 7.3.1声源声级A的确定 7.3.2噪声传播衰减计算 7.4噪声环境影响评价 7.4.1噪声评价工作程序和等级 7.4.2噪声环境影响报告内容

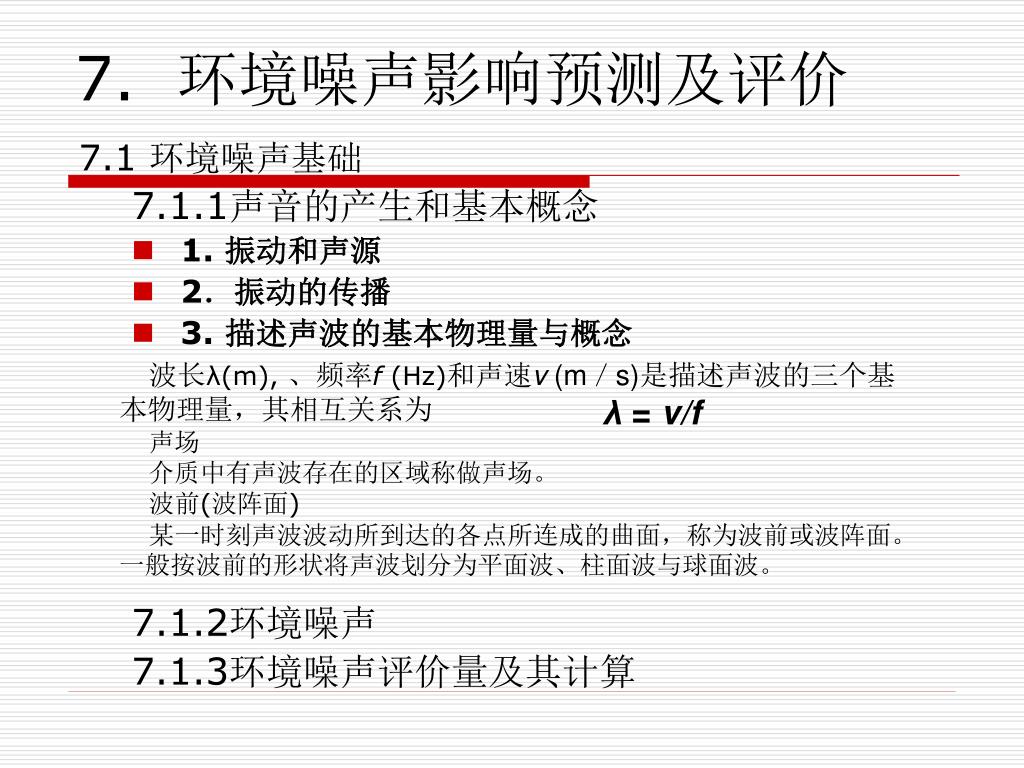

7. 环境噪声影响预测及评价 7.1 环境噪声基础 7.1.1声音的产生和基本概念 • 1. 振动和声源 • 2．振动的传播 • 3. 描述声波的基本物理量与概念 7.1.2环境噪声 7.1.3环境噪声评价量及其计算 波长λ(m), 、频率f (Hz)和声速v (m／s)是描述声波的三个基本物理量，其相互关系为 声场 介质中有声波存在的区域称做声场。 波前(波阵面) 某一时刻声波波动所到达的各点所连成的曲面，称为波前或波阵面。一般按波前的形状将声波划分为平面波、柱面波与球面波。 λ = v/f

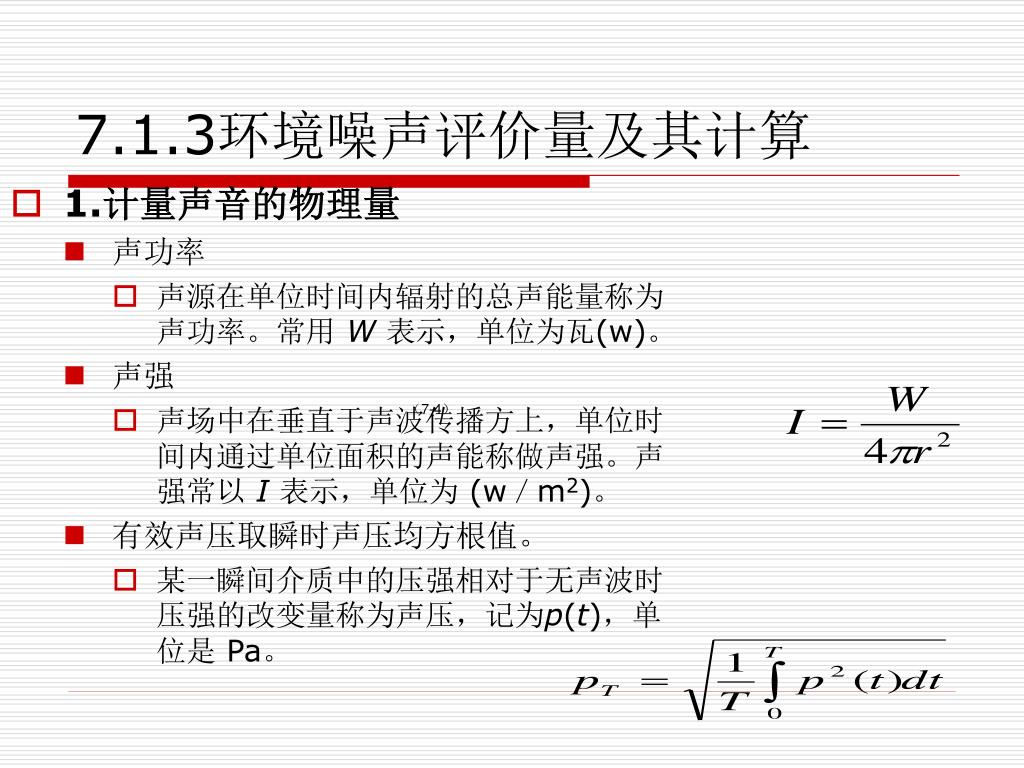

7.1.3环境噪声评价量及其计算 • 1.计量声音的物理量 • 声功率 • 声源在单位时间内辐射的总声能量称为声功率。常用 W表示，单位为瓦(w)。 • 声强 • 声场中在垂直于声波传播方上，单位时间内通过单位面积的声能称做声强。声强常以 I表示，单位为 (w／m2)。 • 有效声压取瞬时声压均方根值。 • 某一瞬间介质中的压强相对于无声波时压强的改变量称为声压，记为p(t)，单位是 Pa。 （7-4）

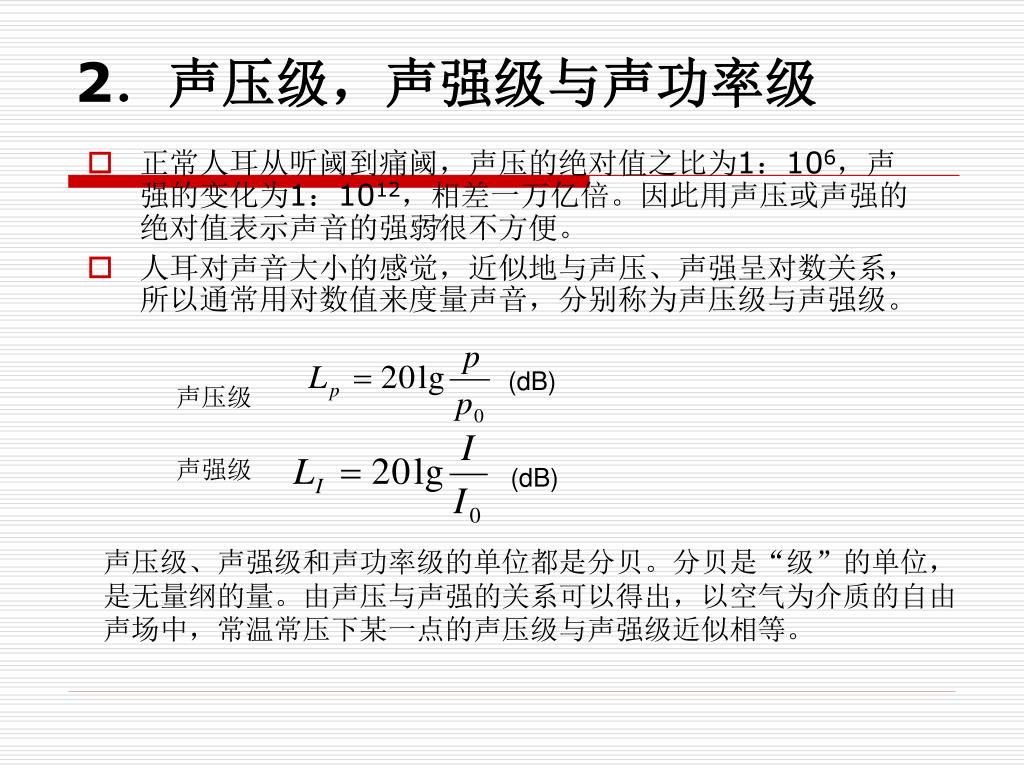

2．声压级，声强级与声功率级 • 正常人耳从听阈到痛阈，声压的绝对值之比为1：106，声强的变化为1：1012，相差一万亿倍。因此用声压或声强的绝对值表示声音的强弱很不方便。 • 人耳对声音大小的感觉，近似地与声压、声强呈对数关系，所以通常用对数值来度量声音，分别称为声压级与声强级。 （7-7） 声压级 (dB) 声强级 (dB) 声压级、声强级和声功率级的单位都是分贝。分贝是“级”的单位，是无量纲的量。由声压与声强的关系可以得出，以空气为介质的自由声场中，常温常压下某一点的声压级与声强级近似相等。

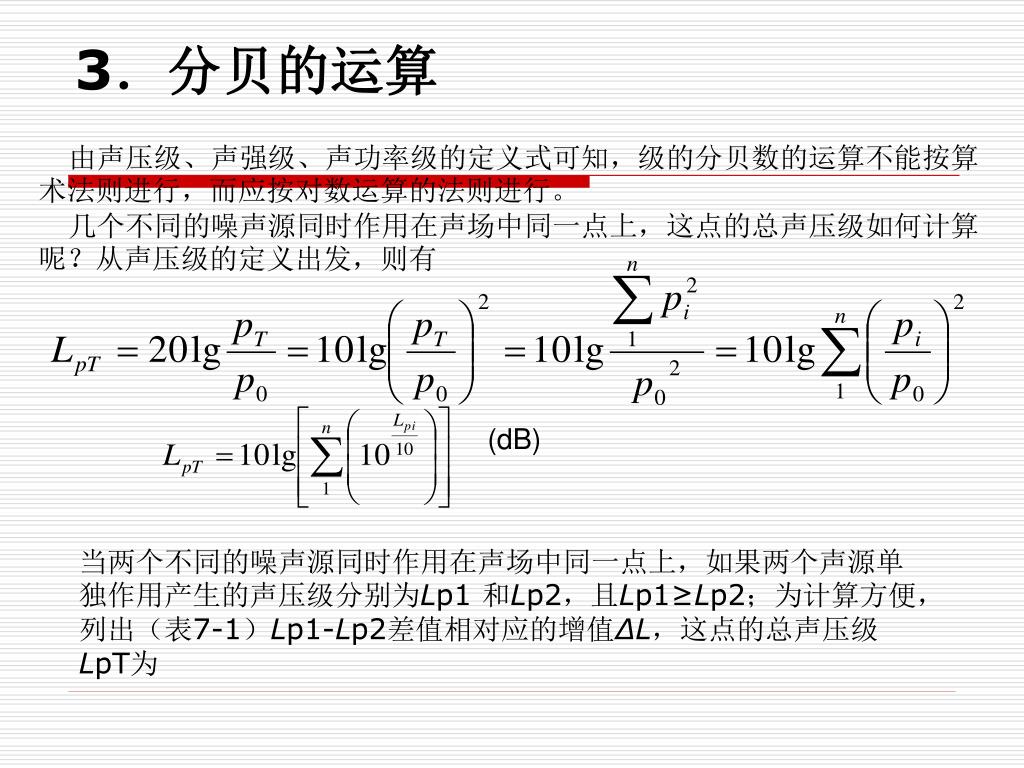

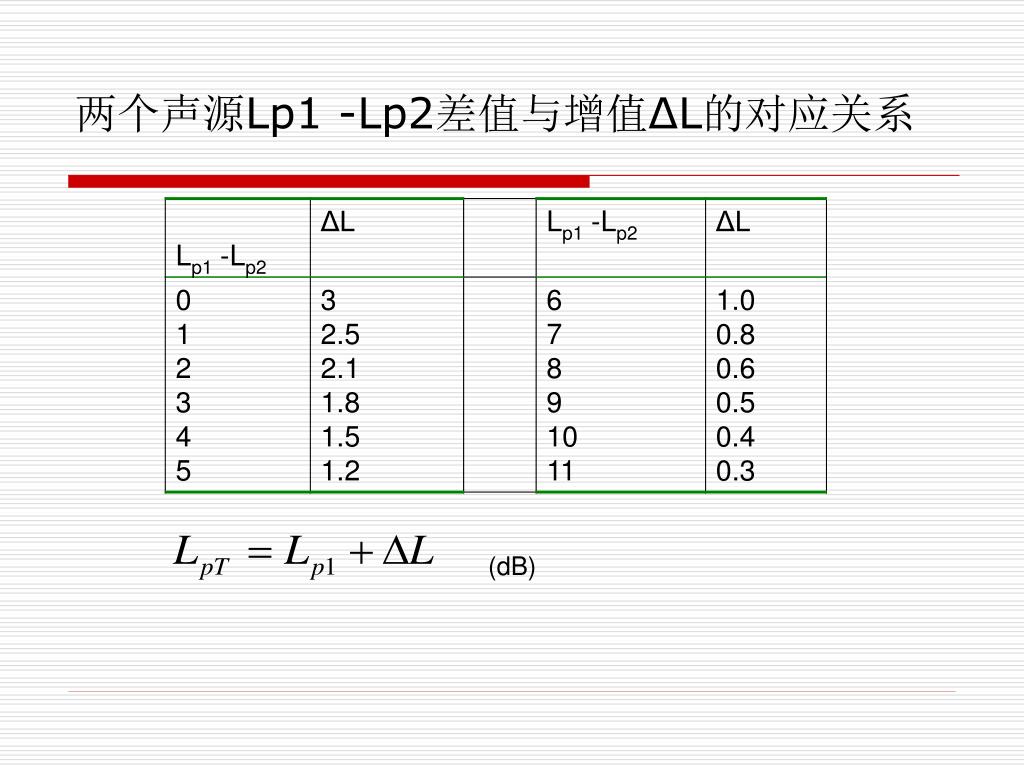

3．分贝的运算 由声压级、声强级、声功率级的定义式可知，级的分贝数的运算不能按算术法则进行，而应按对数运算的法则进行。 几个不同的噪声源同时作用在声场中同一点上，这点的总声压级如何计算呢？从声压级的定义出发，则有 (dB) 当两个不同的噪声源同时作用在声场中同一点上，如果两个声源单独作用产生的声压级分别为Lp1 和Lp2，且Lp1≥Lp2；为计算方便，列出（表7-1）Lp1-Lp2差值相对应的增值ΔL，这点的总声压级LpT为

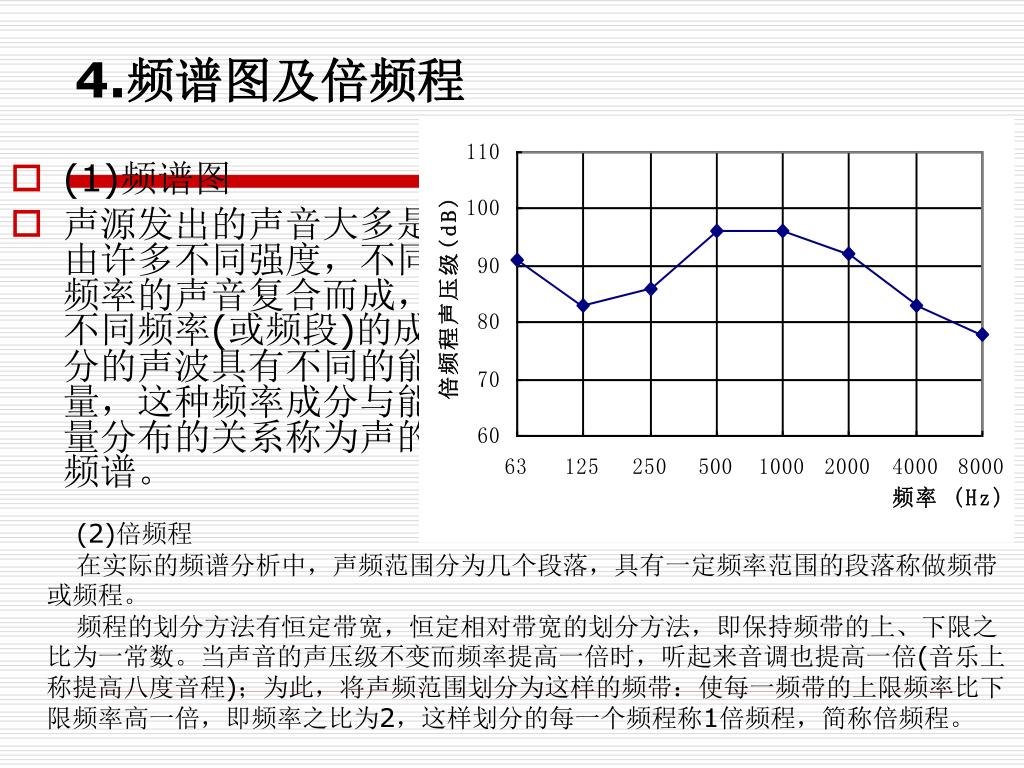

4.频谱图及倍频程 • (1)频谱图 • 声源发出的声音大多是由许多不同强度，不同频率的声音复合而成，不同频率(或频段)的成分的声波具有不同的能量，这种频率成分与能量分布的关系称为声的频谱。 (2)倍频程 在实际的频谱分析中，声频范围分为几个段落，具有一定频率范围的段落称做频带或频程。 频程的划分方法有恒定带宽，恒定相对带宽的划分方法，即保持频带的上、下限之比为一常数。当声音的声压级不变而频率提高一倍时，听起来音调也提高一倍(音乐上称提高八度音程)；为此，将声频范围划分为这样的频带：使每一频带的上限频率比下限频率高一倍，即频率之比为2，这样划分的每一个频程称1倍频程，简称倍频程。

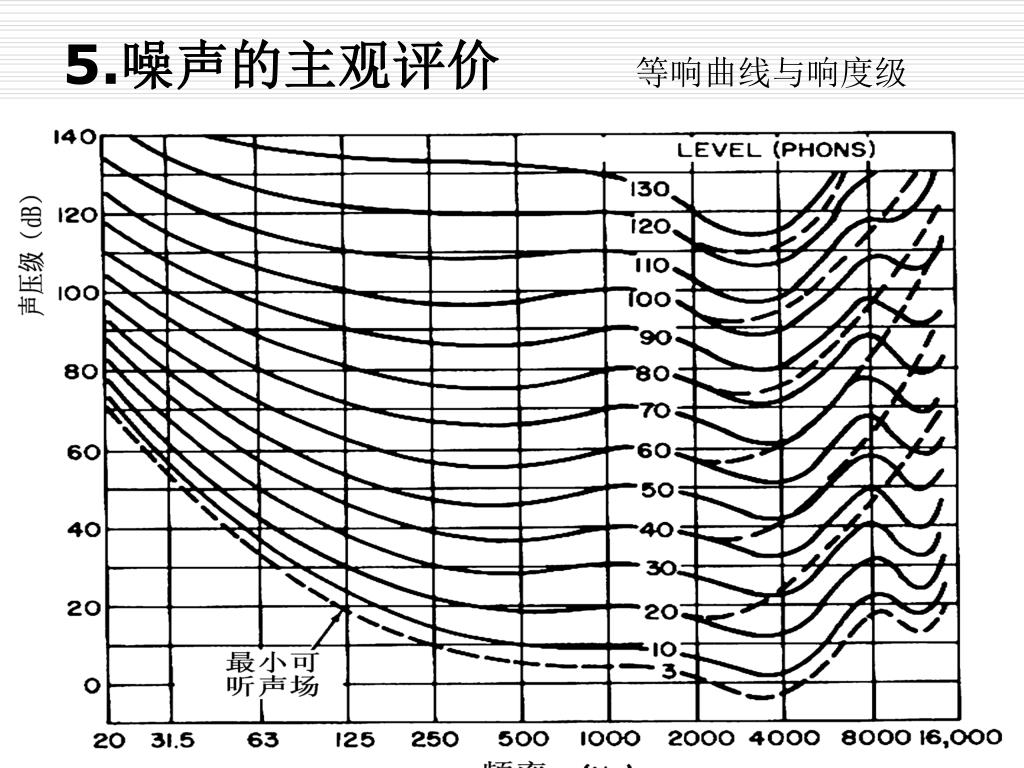

5.噪声的主观评价 等响曲线与响度级 所谓响度级，就是以1000Hz 的纯音作标准，使其和某个声音听起来一样响，那么此1000Hz纯音的声压级就定义为该声音的响度级。记作LN，单位为方(Phone)。

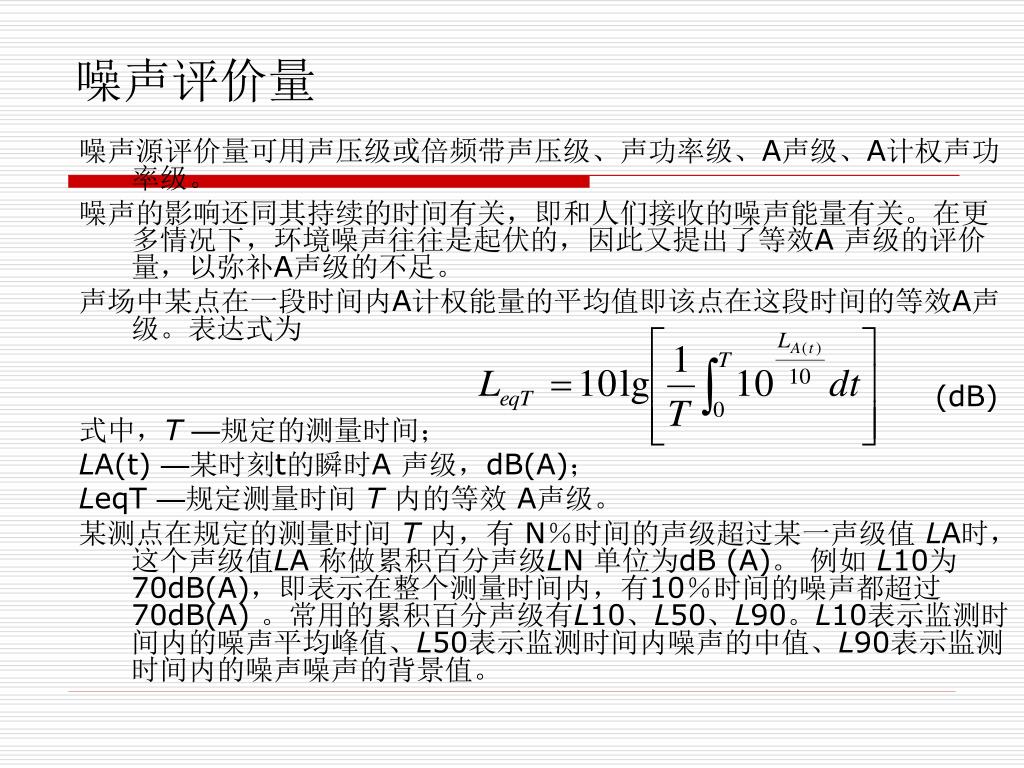

噪声评价量 噪声源评价量可用声压级或倍频带声压级、声功率级、A声级、A计权声功率级。 噪声的影响还同其持续的时间有关，即和人们接收的噪声能量有关。在更多情况下，环境噪声往往是起伏的，因此又提出了等效A 声级的评价量，以弥补A声级的不足。 声场中某点在一段时间内A计权能量的平均值即该点在这段时间的等效A声级。表达式为 (dB) 式中，T—规定的测量时间； LA(t) —某时刻t的瞬时A 声级，dB(A)； LeqT —规定测量时间 T内的等效 A声级。 某测点在规定的测量时间 T内，有 N％时间的声级超过某一声级值 LA时，这个声级值LA 称做累积百分声级LN 单位为dB (A)。 例如 L10为70dB(A)，即表示在整个测量时间内，有10％时间的噪声都超过70dB(A) 。常用的累积百分声级有L10、L50、L90。L10表示监测时间内的噪声平均峰值、L50表示监测时间内噪声的中值、L90表示监测时间内的噪声噪声的背景值。
7.2 噪声的测量 7.2.1噪声测量仪器 7.2.2监测规范与布点原则 7.3 环境噪声预测模型 7.3.1声源声级A的确定 7.3.2噪声传播衰减计算 • 1．距离衰减 • (1)点声源的距离衰减 • (2)线声源的距离衰减
2．墙壁隔声量的计算 • 用构件将噪声源与接收者分开，阻断空气声传播的措施称做隔声。所使用的构件称做隔声构件。如墙壁、玻璃、木板等。 • 透声系数是衡量构件隔声能力常用的物理量之一，记为τ。它表示构件透过声音能力的大小，等于透射的声能与入射声能之比，无量纲。 • 隔声量是衡量构件隔声能力的另一个常用物理量，或称透声损失，常记为 TL。 • 单层密实均匀构件的隔声量可用经验公式计算 (dB) (dB) 式中： m ——墙体的面密度，kg／m2； f ——入射声波的频率，Hz。 若墙体由多种隔声构件(或材料)组成，如一面墙上开有门或窗，则称为组合墙。组合墙隔声量的计算通过求平均透声系数获得。

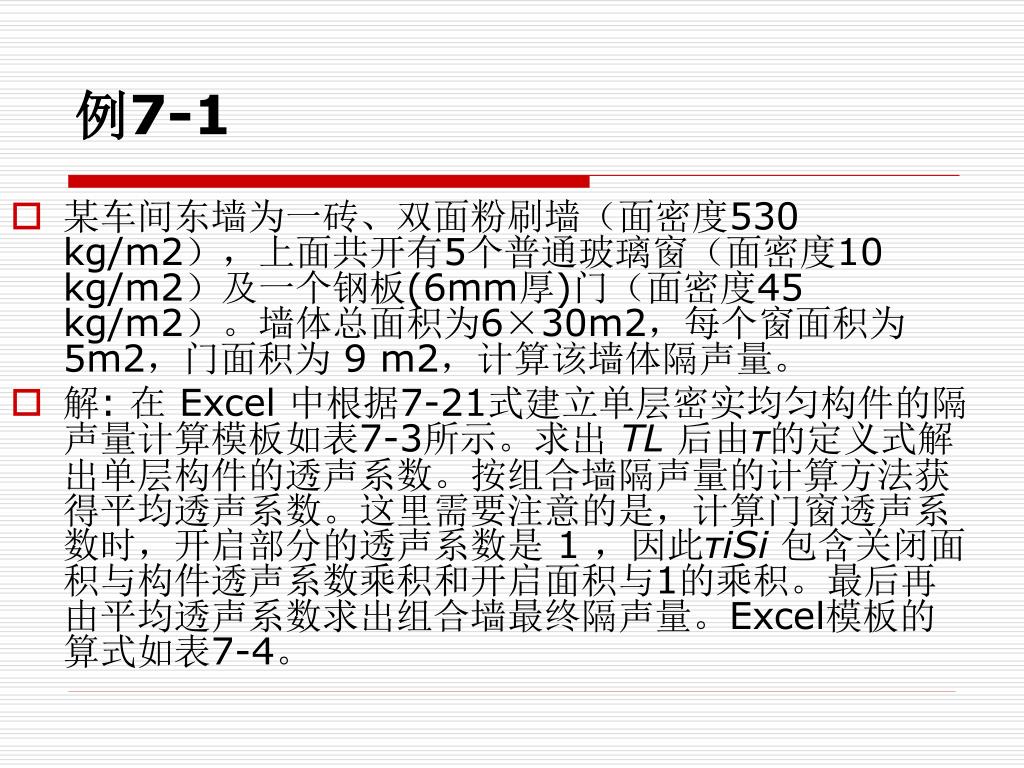

例7-1 • 某车间东墙为一砖、双面粉刷墙（面密度530 kg/m2），上面共开有5个普通玻璃窗（面密度10 kg/m2）及一个钢板(6mm厚)门（面密度45 kg/m2）。墙体总面积为6×30m2，每个窗面积为5m2，门面积为 9 m2，计算该墙体隔声量。 • 解: 在 Excel 中根据7-21式建立单层密实均匀构件的隔声量计算模板如表7-3所示。求出TL后由τ的定义式解出单层构件的透声系数。按组合墙隔声量的计算方法获得平均透声系数。这里需要注意的是，计算门窗透声系数时，开启部分的透声系数是 1 ，因此τiSi 包含关闭面积与构件透声系数乘积和开启面积与1的乘积。最后再由平均透声系数求出组合墙最终隔声量。Excel模板的算式如表7-4。
7.4噪声环境影响评价 7.4.1噪声评价工作程序和等级 噪声评价工作等级一般分为三级，评价等级划分的依据包括：（1）按投资额划分建设项目规模（大、中、小型建设项目）；（2）噪声源种类及数量；（3）项目建设前后噪声级的变化程度；（4）建设项目噪声有影响范围内的环境保护目标、环境噪声标准和人口分布。噪声环境影响的评价范围根据评价工作等级确定。 7.4.2噪声环境影响报告内容 • 总论 • 工程概述 • 主要论述与噪声有关的工程项目内容。 • 环境噪声现状调查与评价； • 噪声环境影响预测和评价； • 噪声防治措施与控制技术； • 噪声污染管理、噪声监测计划建议。 • 噪声环境影响评价结论或小结。

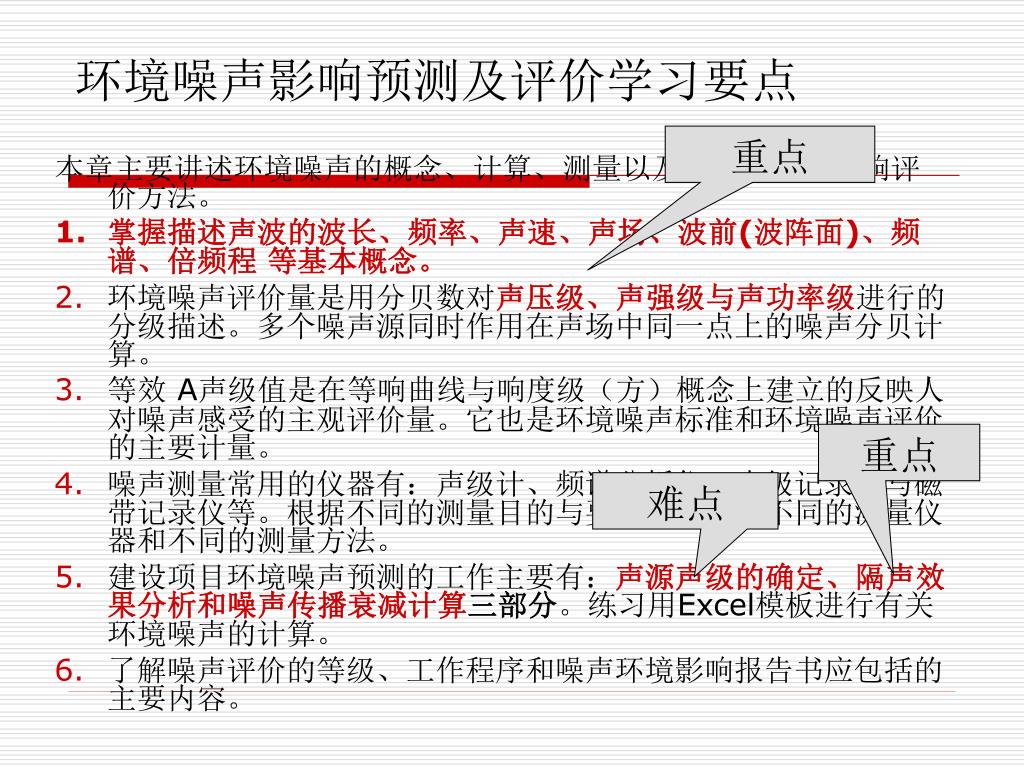

环境噪声影响预测及评价学习要点 重点 本章主要讲述环境噪声的概念、计算、测量以及预测模型与影响评价方法。 • 掌握描述声波的波长、频率、声速、声场、波前(波阵面)、频谱、倍频程 等基本概念。 • 环境噪声评价量是用分贝数对声压级、声强级与声功率级进行的分级描述。多个噪声源同时作用在声场中同一点上的噪声分贝计算。 • 等效 A声级值是在等响曲线与响度级（方）概念上建立的反映人对噪声感受的主观评价量。它也是环境噪声标准和环境噪声评价的主要计量。 • 噪声测量常用的仪器有：声级计、频谱分析仪、声级记录仪与磁带记录仪等。根据不同的测量目的与要求，可选择不同的测量仪器和不同的测量方法。 • 建设项目环境噪声预测的工作主要有：声源声级的确定、隔声效果分析和噪声传播衰减计算三部分。练习用Excel模板进行有关环境噪声的计算。 • 了解噪声评价的等级、工作程序和噪声环境影响报告书应包括的主要内容。 重点 难点
