Presentation Transcript


Statoakustick apar t

Statoakustický aparát

Morfologie a embryologie


Statoakustick apar t1

Statoakustický aparát

  • Zevní ucho

  • Střední ucho

  • Vnitřní ucho

    • Vestibulární aparát

    • Akustický aparát


Zevn ucho

Zevní ucho

  • Boltec (Auricula) – elastická chrupavka

  • Zevní zvukovod (Meatus acusticus externus)

  • Bubínek (Membrana tympani)


Boltec auricula

Boltec (Auricula)

  • Helix (crus, spina, cauda, tuberculum auriculare Darwini, apex aur.), anthelix (crura, fossa triangularis, scapha)

  • Concha auriculae (cymba, cavitas), tragus, antitragus, incisura intertragica, lobulusauriculae

  • Zadní plocha: eminentia conchae +scaphae + fossae triangularis, fossa antihelica, sulcus cruris helicis, fissura antitragohelicina


Boltec auricula svaly

Boltec (Auricula) - svaly

  • Vazy: lig. auriculare ant., sup., post.

  • Zevní svaly boltce: mm. auriculares (ant., sup., inf.), m. temporoparietalis

  • Vlastní svaly: m. tragicus, antitragicus, helicis amjor+minor, obliquus+transversus auriculae, m. pyramidalis auriculae

  • Inervace: n. facialis


Boltec auricula z soben

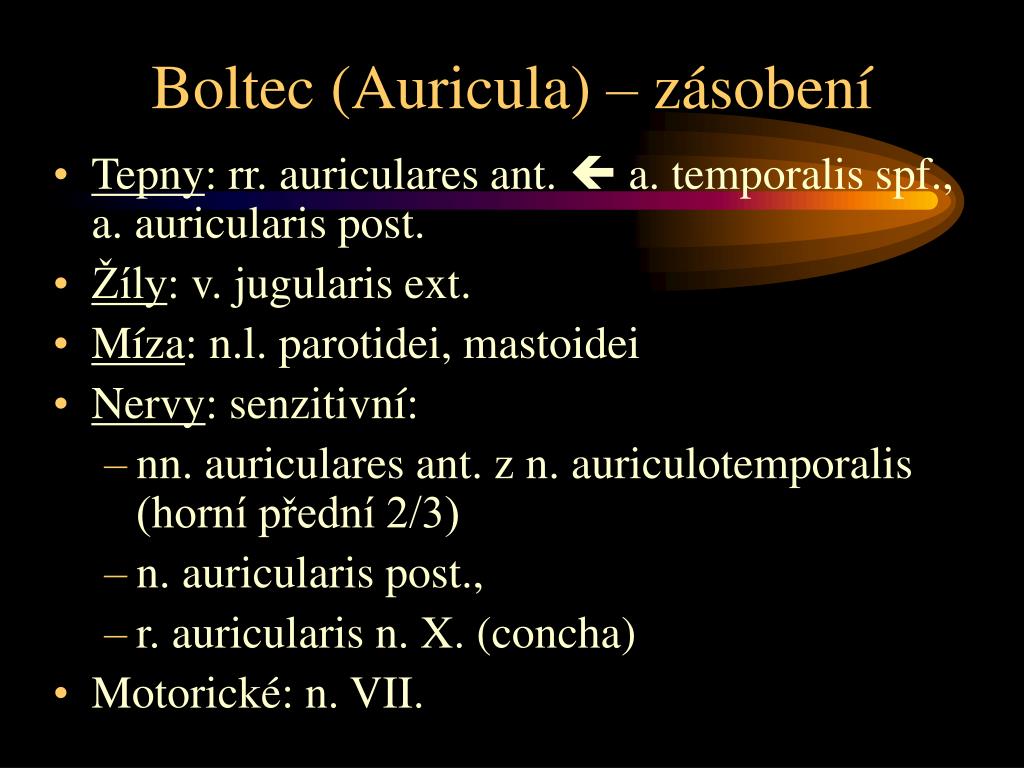

Boltec (Auricula) – zásobení

  • Tepny: rr. auriculares ant.  a. temporalis spf., a. auricularis post.

  • Žíly: v. jugularis ext.

  • Míza: n.l. parotidei, mastoidei

  • Nervy: senzitivní:

    • nn. auriculares ant. z n. auriculotemporalis (horní přední 2/3)

    • n. auricularis post.,

    • r. auricularis n. X. (concha)

  • Motorické: n. VII.


Zevn zvukovod meatus acusticus externus

Zevní zvukovod (Meatus acusticus externus)

  • Porus acusticus externus  šikmo ventromed.  med. (frontálně) opět šikmo ventromed. (celkově se sbíhá vpřed 160º a svažuje se konvexně)

  • Zevní 2/3 – chrupavka otevřená vpřed a dolů (incisurae), lamina tragi (vpředu)

  • Vnitřní 1/3 – kostěná – incisura tympanica Rivini

  • Tragi, glandulae ceruminosae


Zevn zvukovod meatus acusticus externus z soben

Zevní zvukovod (Meatus acusticus externus) - zásobení

  • Tepny: jako boltec + a. auricularis prof.  a. maxillaris

  • Žíly: v. temporalis spf., v. auricularis post.

  • Míza: n.l.parotidei, mastoidei

  • Nervy: a. auricularis n.X. (zadní dolní část), n. auriculotemporalis  r. meatus ac. externi


Bub nek membrana tympani

Bubínek (membrana tympani)

  • Sulcus tympanicus, incisura tympanica Rivini

  • 9x10 mm, tloušťka 0,1 mm

  • Anulus fribrocartilagineus

  • Otoskopie: umbo m.t., stria mallearis, prominetia mallearis, plica mallearis ant.+post., trigonum Woodi (= světelný reflex)

  • Pars flaccida Shrapnelli, pars tensa

  • Deklinace (50º sagitálně), inklinace (45 º transverzálně)

  • Paracentéza: dolní zadní kvadrant


Bub nek membrana tympani1

Bubínek (membrana tympani)

  • Tepny:

    • a. auricularis prof.  a. maxillaris (zevní plocha)

    • aa. tympanicae (vnitřní plocha)

  • Míza: n.l. mastoidei, parotidei

  • Nervy:

    • a. auricularis n.X.

    • n. auriculotemporalis  r. membranae tympani


Bub nek membrana tympanica

Bubínek (membrana tympanica)

  • zevní povrch - ztenčená epidermis

  • vrstva tuhého kolagenního vaziva

  • vnitřní povrch - jednovrstevný kubický epitel


St edn ucho auris media

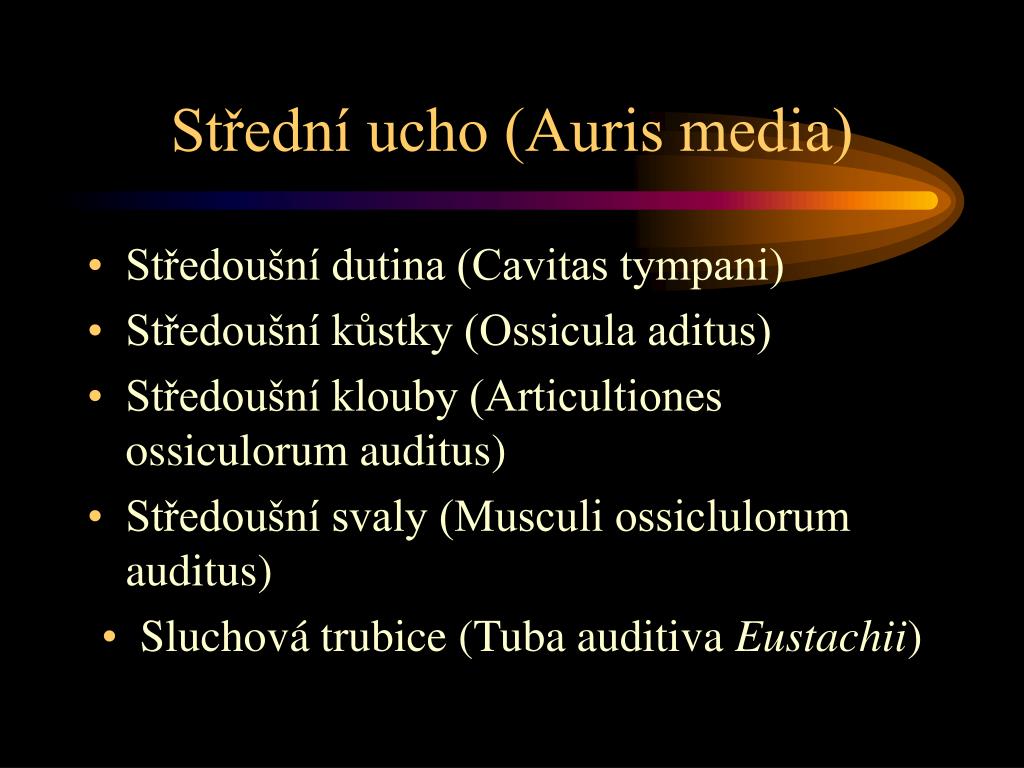

Střední ucho (Auris media)

  • Středoušní dutina (Cavitas tympani)

  • Středoušní kůstky (Ossicula aditus)

  • Středoušní klouby (Articultiones ossiculorum auditus)

  • Středoušní svaly (Musculi ossiclulorum auditus)

  • Sluchová trubice (Tuba auditiva Eustachii)


St edou n dutina cavitas tympani

Středoušní dutina (Cavitas tympani)

  • paries tegmentalis

  • paries jugularis: prominetia styloidea

  • paries labyrinthicus: promontorium (sulcus p.), fenestra vestibuli (= ovalis) + cochlae (= rotunda) – membrana tympani secundaria

  • paries mastoideus: aditus ad antrum mastoideum, prominetia canalis semicircularis lat. + n. VII., eminetia pyramidlais, fossa incudis, apertura tympanica canaliculi chordae tympani, antrum mastoideum (cellulae m.)

  • paries caroticus

  • paries membranaceus


St edou z soben

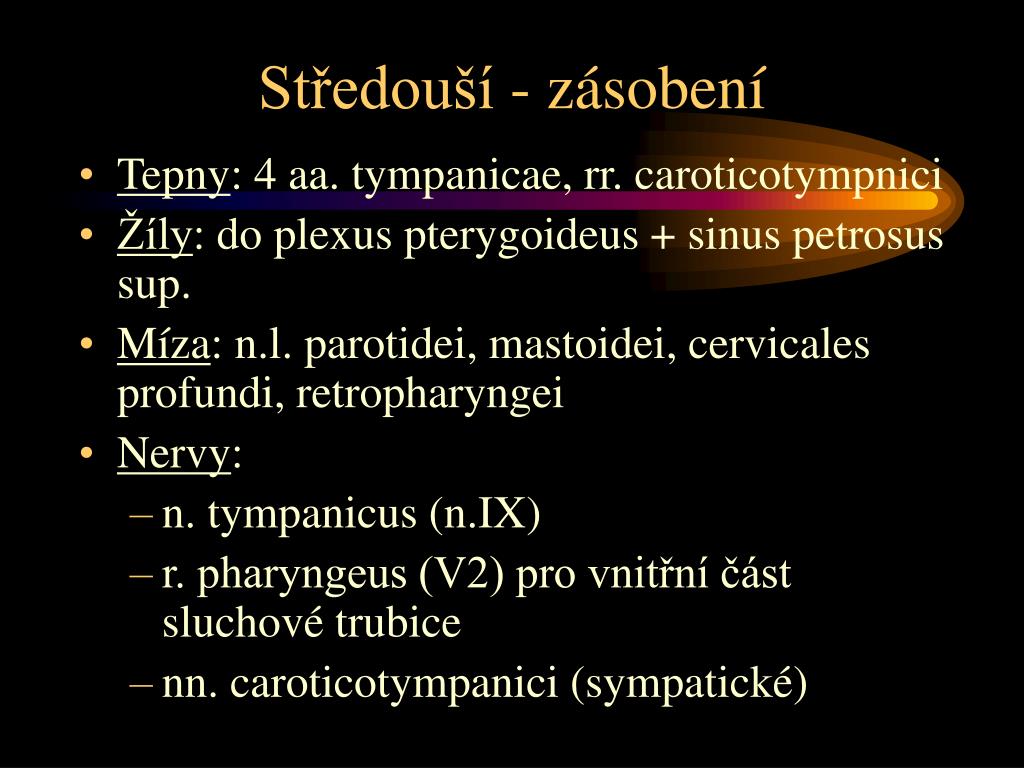

Středouší - zásobení

  • Tepny: 4 aa. tympanicae, rr. caroticotympnici

  • Žíly: do plexus pterygoideus + sinus petrosus sup.

  • Míza: n.l. parotidei, mastoidei, cervicales profundi, retropharyngei

  • Nervy:

    • n. tympanicus (n.IX)

    • r. pharyngeus (V2) pro vnitřní část sluchové trubice

    • nn. caroticotympanici (sympatické)


St edou n k stky ossicula aditus

Středoušní kůstky (Ossicula aditus)

  • Kladívko (Malleus): manubrium, caput, collum, processus lateralis + anterior

  • Kovadlinka (Incus): corpus, crus longum (processus lenticularis), crus breve

  • Třmínek (Stapes): caput, crus ant. + post., basis


St edou n klouby a vazy articulationes et ligamenta ossiculorum auditus

Středoušní klouby a vazy(Articulationes et ligamenta ossiculorum auditus)

  • art. incudomallearis (sedlovitý)

  • art. incudostapedia (kulovitý)

  • syndesmosis tympanostapedialis

  • lig. mallei ant. (spina o.s.). sup.

  • lig. incudis sup. (fossa i.), post.

  • membrana stapedialis

  • lig. anulare stapediale


Svaly a sliznice st edou

Svaly a sliznice středouší

  • m. tensor tympani (processus cochleariformis, semicanalios m.t.t.) – V3

  • m. stapedius (eminetia pyramidalis) – VII.

  • tvar přesýpacích hodin – 2 mm u bubínku

  • recessus epitympanicus (= atticus) – 6 mm

  • recessus hypotympanicus – 4 mm

  • plicae malleares ant., post. recessus ant., sup., post. (= Prussakův prostor)

  • plica chordae tympani, incudialis, stapedialis

  • sliznice - jednovrstevný kubický epitel


Antrum mastoideum

Antrum mastoideum

  • aditus ad antrum mastoideum

  • cellulae mastoideae

    • typ pneumatický

    • typ diploický

    • typ sklerotický

  • blízký vztah k sinus sigmoideus


Sluchov trubice tuba auditiva tuba auditoria tuba pharyngotympanica salpinx eustachii

Sluchová trubice (Tuba auditiva)Tuba auditoria, tuba pharyngotympanica, salpinx, Eustachii

  • ostium tympanicum

  • pars ossea (= semiclanalis t.a.) – cellulae pneumaticae

  • pars cartilaginea – cartilago (lamina med.+ lat., lamina membranacea)

  • glandulae tubariae

  • ostium pharyngeum (v úrovni meatus nasi inf.)

  • vyrovnává tlak v hltanu a středouší

  • šířka 2 mm

  • otevření: m. tensor tympani + m. salpingpharyngeus

  • ? role m. levator veli palatini nejasná ?


Vnit n ucho auris interna

Vnitřní ucho (Auris interna)

  • organum vestibulocochleare

  • kostěný labyrint (labyrinhtus osseus)

    • předsíň (vestibulum)

    • polokruhovité kanálky (canales semicirculares)

    • hlemýžď (cochlea)

    • vnitřní zvukovod (meatus acusticus internus)

    • spatium perilymphaticum

  • blanitý labyrint (labyrinthus membranaceus)

    • labyrinhtus vestibularis

    • labyrinhtus cochlearis

    • spatium endolymphaticum


Kost n labyrint labyrinhtus osseus p eds vestibulum

Kostěný labyrint (labyrinhtus osseus)předsíň (vestibulum)

  • recessus ellipticus

    • apertura int. canaliculi vestibuli

    • macula cribrosa superior

  • crista vestibuli – pyramis vestibuli

  • recessus sphericus

    • macula cribrosa media

  • macula cribrosa inferior


Kost n labyrint labyrinhtus osseus polokruhovit kan lky canales semicirculares

Kostěný labyrint (labyrinhtus osseus)Polokruhovité kanálky (canales semicirculares)

  • Canalis semicircularis anterior (souběžný s osou pyramidy) – eminentia arcuata

  • Canalis semicircularis posterior (kolmý)

  • Canalis semicircularis lateralis (vodorovný) – prominentia c.s.l.

  • ampulla ossea (3)

  • crus commune (ant. + post.), simplex (lat.)


Kost n labyrint labyrinhtus osseus hlem cochlea

Kostěný labyrint (labyrinhtus osseus)Hlemýžď (cochlea)

  • cupula, basis

  • scala vestibuli helicotrema  scala tympani

  • canalis spiralis cochleae – lamina spiralis (lamella vestibularis + spiralis), hamulus l.s., apertura int. canaliculi cochleae

  • modiolus: basis, lamina, canalis spiralis, canales longitudinales


Kost n labyrint labyrinhtus osseus vnit n zvukovod meatus acusticus internus

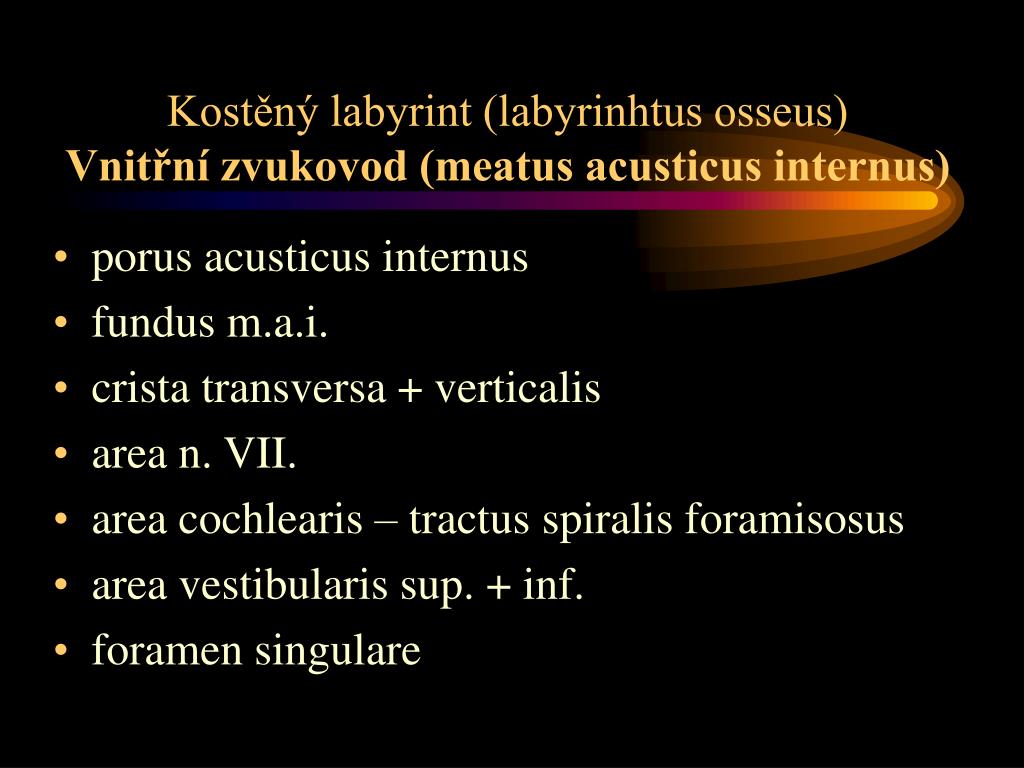

Kostěný labyrint (labyrinhtus osseus)Vnitřní zvukovod (meatus acusticus internus)

  • porus acusticus internus

  • fundus m.a.i.

  • crista transversa + verticalis

  • area n. VII.

  • area cochlearis – tractus spiralis foramisosus

  • area vestibularis sup. + inf.

  • foramen singulare


Blanit labyrint labyrinthus membranaceus labyrinhtus vestibularis

Blanitý labyrint (labyrinthus membranaceus)Labyrinhtus vestibularis

  • Utriculus

  • Sacculus

  • Ductus semicirculares (ampullae, crura)

  • Ductus utriculosaccularis, reuniens

  • Macula utriculi, sacculi – membrana statoconiorum (statoconium, striola)

  • Crista ampullaris (sulcus, cupula)


Blanit labyrint labyrinthus membranaceus labyrinhtus cochlearis

Blanitý labyrint (labyrinthus membranaceus)Labyrinhtus cochlearis

  • scala media = ductus cochlearis

  • paries vestibularis: membrana vestibularis Reissneri

  • paries externus: stria vascularis, prominentia spiralis, vas prominens, lig. spirale

  • paries tympanicus: crista basilaris, lamina basilaris, vas spirale

  • limbus spiralis: labium limbi tympanici, labium limbi vestibularis, denstes acustici

  • membrana tectoria

  • Organum spirale Corti


Polokruhovit kan lky

Polokruhovité kanálky

  • blanité uvnitř kostěných

  • receptory v ampulách

  • cristae ampullares

    • hřeben kolmo na osu kanálku

    • kupula - gelová hmota

    • vláskové buňky

    • podpůrné buňky


Vl skov bu ky

Vláskové buňky

  • dva typy

  • na apikálním povrchu:

    • 1 kinocilie

    • několik stereocilií

  • bazálně - synapse s nervovými vlákny


Otolitick org ny saculus et utriculus

Otolitické orgánysaculus et utriculus

  • makula

  • vláskové buňky

  • podpůrné buňky

  • gelová vrstva

  • otolity - krystaly CaCO3


Statoakustick apar t

Hlemýžď

  • scala vestibuli

    • membrana vestibuli (Reisneri)

  • scala media

    • stria vascularis

    • membrana basilaris - směrem k apexu tloustne

  • scala tympani


Scala media

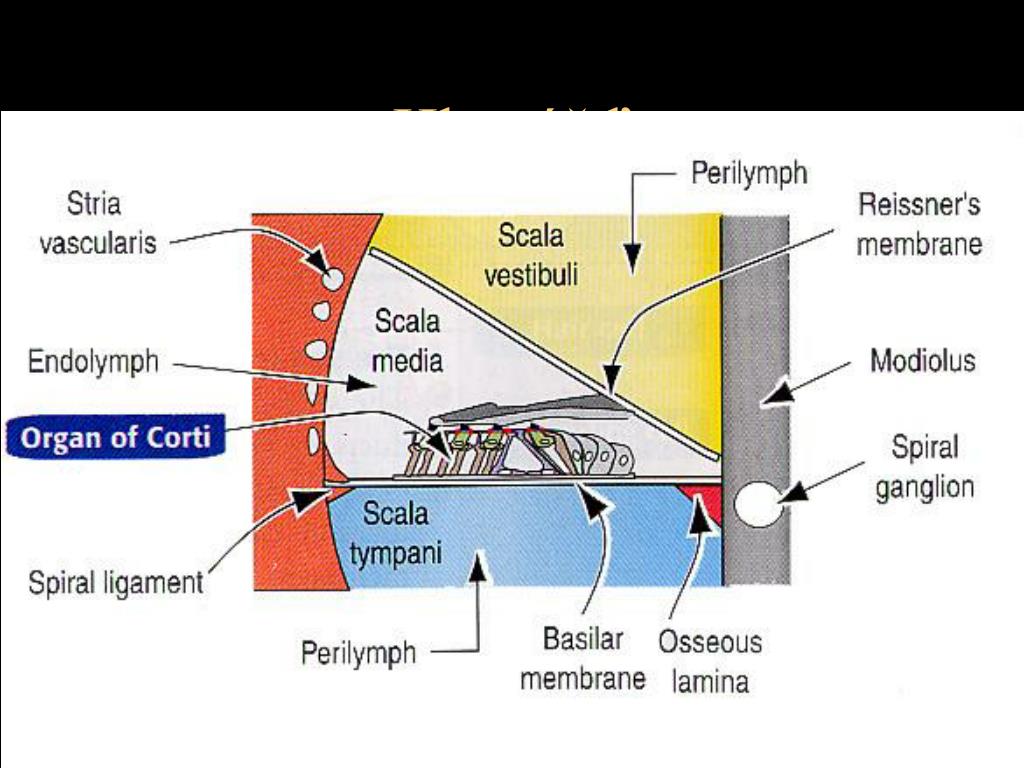

Scala media

  • obsahuje endolymfu

  • na basilární membráně je Cortiho orgán

  • ten je překryt tektoriální membránou

  • kostěná lamina spiralis

  • ligamentum spirale


Cortiho org n

Cortiho orgán

  • vláskové buňky

    • vnější a vnitřní

    • na povrchu stereocilie

      • vrcholy zabořeny do membrana tectoria

  • podpůrné bb.

    • pilířové - ohraničují vnitřní tunel

    • falangeální - obalují vláskové buňky


Endo a perilymfa

Endo- a perilymfa

  • Endolymfa: podobná nitrobuněčné tekutině

    stria vascularis  scala media  ductus endolymphaticus  saccus endolymphaticus (slepý)  žíly

  • Perilymfa: podobná MMM

    canalicus cochleae propojen se subarachnoideálním prostorem


Prepar t a2 97

Preparát A2 - 97

  • Vnitřní ucho HE


Vnit n ucho c vn z soben

Vnitřní ucho – cévní zásobení

Tepny: a. basilaris  a. inf. ant. cerebelli  a. labyrinthi

Žíly:

  • vv. labyrinthi  sinus petrosus inf.

  • v. aqueductus vestibuli, v. aqueductus cochleae

    Míza: mízu nahrazuje endo- a perilymfa


Vnit n ucho nervy

Vnitřní ucho - nervy

Nervus vestibularis – ggl. vestibulare Scarpae

  • pars superior

    • n. utriculoampullaris

  • pars inferior

    • n. saccularis

    • n. ampullaris posterior

      Nervus cochlearis – ggl. cochleare Corti


V voj statoakustick ho apar tu

Vývoj statoakustického aparátu

  • 1. žaberní výchlipka, štěrbina a membrána

  • mezenchym 1. a 2. žaberního oblouku

  • povrchový ektoderrm hlavy

  • vlákna z mesencephala


V voj zevn ho ucha

Vývoj zevního ucha

  • meatus acusticus externus

    • 1. žaberní štěrbina

    • při narození krátký (pozor na poranění)

  • pinna

    • 6 aurikulárních hrbolků (mezenchym)

    • především 2. žaberní oblouk (ale i 1.)


V voj st edn ho ucha

Vývoj středního ucha

  • 1. žaberní výchlipka

    • tuba auditiva et cavum tympani

  • 1. žaberní oblouk

    • malleus, incus

    • lig. mallei anterius

    • m. tensor tympani

  • 2. žaberní oblouk

    • stapes

    • m. stapedius


V voj st edn ho ucha1

Vývoj středního ucha

  • antrum mastoideum

    • nejsou přítomny cellulae mastoideae

    • až ve 2. roce


V voj membrana tympani

Vývoj membrana tympani

  • zevní epitel z 1. žaberní štěrbiny

  • vnitřní epitel z 1. žaberní výchlipky

  • mezoderm 1. a 2. ž. o.


V voj vnit n ho ucha

Vývoj vnitřního ucha

  • poč. 4. týdne - otická plakoda

  • sluchová jamka

  • sluchový váček (otocysta)

    • výběžek pro ductus a saccus endolymphaticus

    • dorsální část utrikulární

    • ventrální část sakulární


V voj vnit n ho ucha1

Vývoj vnitřního ucha

  • z utrikulární části

    • diskovité výběžky - ductus semicirculares

    • rozšíření v ampulu a vznik krist

  • ze sakulární části

    • divertikulum ductus cochlearis (stáčí se)

    • vznik ductus reuniens

    • Cortiho orgán (ze stěny d. cochlearis)

    • vznik ganglion spiurale


V voj vnit n ho ucha2

Vývoj vnitřního ucha

  • okolní mesenchym se přemění na chrupavčitou capsula otica

  • v ní se objevují dutinky a tak vznikají perilymfatické prostory

  • ve 20. - 22. týdnu chrupavčitý model osifikuje


  • Login
