Tp 1

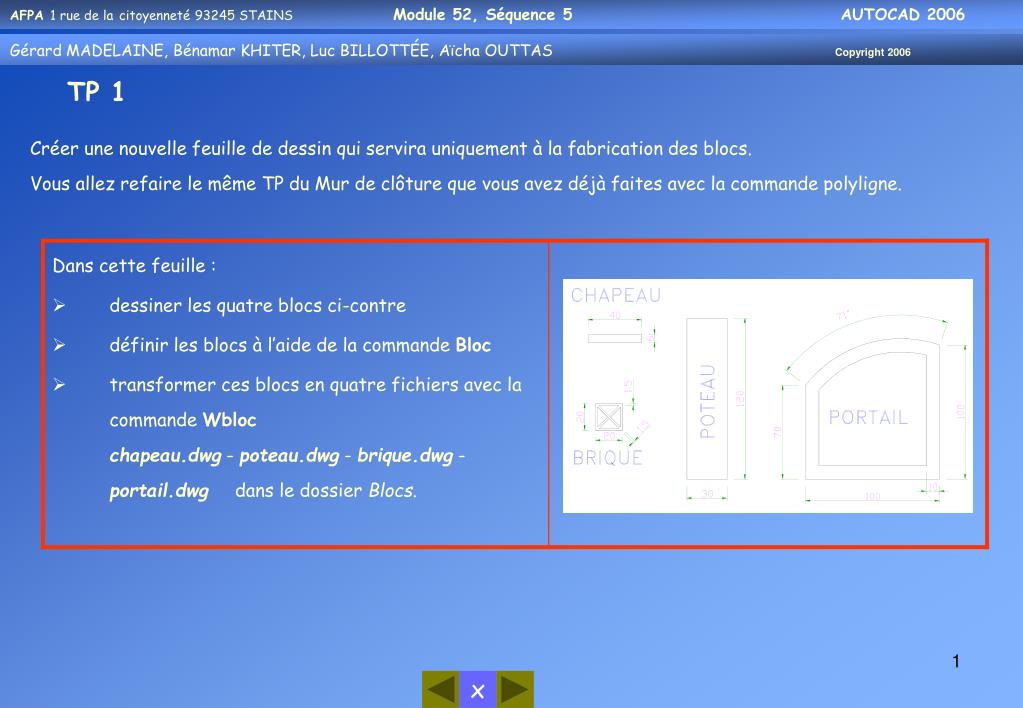

TP 1

Créer une nouvelle feuille de dessin qui servira uniquement à la fabrication des blocs.

Vous allez refaire le même TP du Mur de clôture que vous avez déjà faites avec la commande polyligne.


Tp 1

TP 1

Ouvrir une nouvelle feuille de dessin (Créez un gabarit pour faire tous les exercices qui suivent) et utiliser la commande Insérer pour construire le mur de clôture ci-dessous à partir des blocs créés et enregistrés.

Le soubassement du mur sera réalisé avec le bloc Poteau en position horizontale.

Les éléments décoratifs de remplissage seront mis en place (avec le bloc Brique) soit avec la commande Insérer Blocs multiples soit à l’aide de la commande Réseau.

Le dessin sera complété par la cotation sur un calque spécifique.


Tp 1

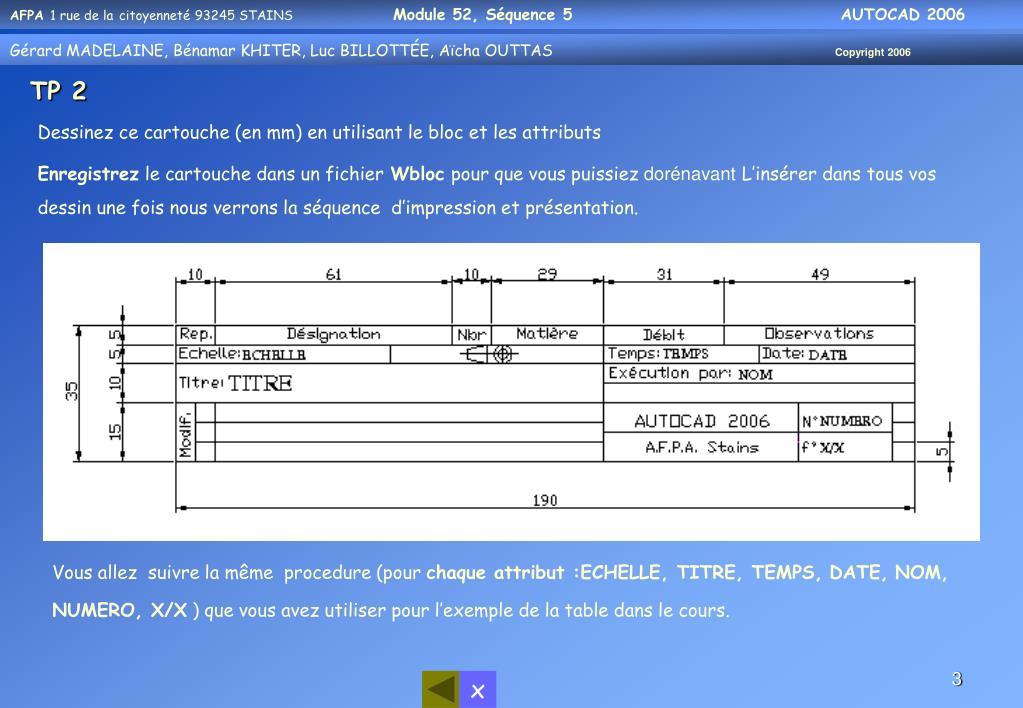

TP 2

Dessinez ce cartouche (en mm) en utilisant le bloc et les attributs

Enregistrez le cartouche dans un fichierWblocpour que vous puissiez dorénavantL’insérer dans tous vos

dessin une fois nous verrons la séquence d’impression et présentation.

Vous allez suivre la même procedure (pour chaque attribut :ECHELLE, TITRE, TEMPS,DATE,NOM, NUMERO, X/X ) que vous avez utiliser pour l’exemple de la table dans le cours.
