  1. Kabelmodem Powerline Alternativen Miriam Pabst 21.07.03

  2. Einleitung Kabelmodem  Technik, Vor- und Nachteile Powerline Technik, Vor- und Nachteile Sicherheit Alternativen  ADSL, Internet via Satellit Kosten  Anschaffungskosten, Laufende Kosten Fazit Gliederung Miriam Pabst

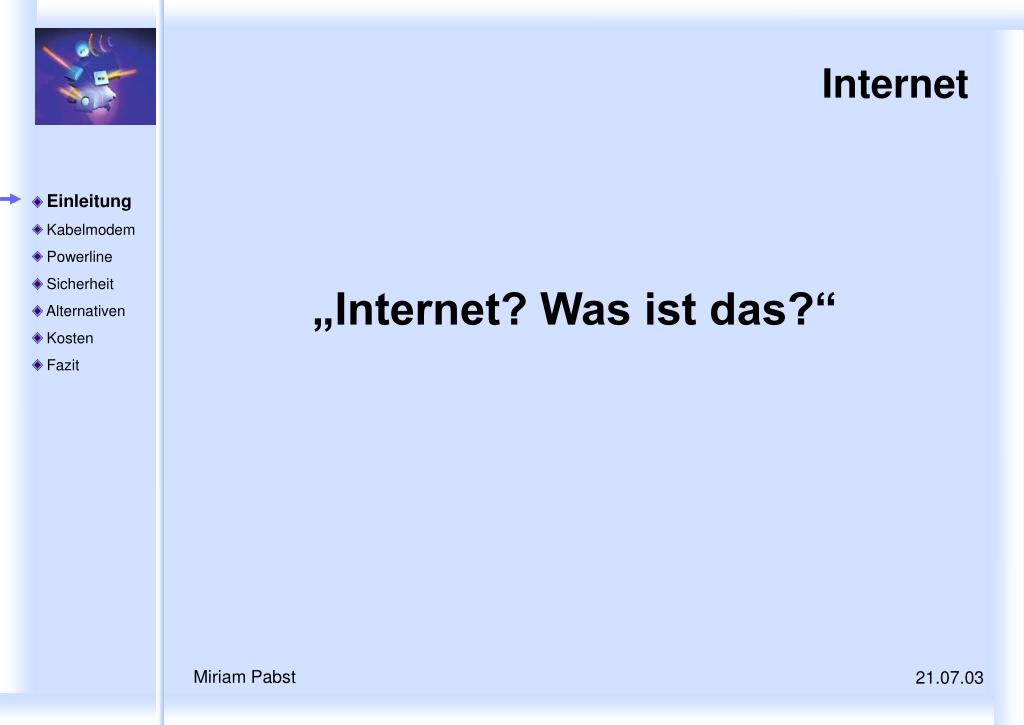

  3. „Internet? Was ist das?“ Internet • Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  4. Stand Ende 2001: Altersgruppe 14 bis 69 Jahre 30 Mio.  47% Stand Juni 2003: Altersgruppe 14 bis 69 Jahre > 32 Mio.  über 51 % Internetzugänge • Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  5. Breitbandinternet • Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  6. 3.000.000 T-DSL 195.000 ADSL/SDSL anderer Anbieter 45.000 Kabelmodem 7.000 Powerline <5.000 Satellit Ca. 3.300.000 gesamt (Stand Ende 2002) Breitbandinternetzugänge • Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  7. Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • Kosten • Fazit „Werden derartige Systeme (Kabelnetze, Stromnetze), zukünftig für hochbitratige Datenübertragungen genutzt, so könnten sie binnen kurzer Zeit den xDSL-Systemen Konkurrenz machen.“ • xDSL&Access Networks 2000 Miriam Pabst

  8. Kabelmodem Miriam Pabst 21.07.03

  9. Kabelmodem = Internet über das TV-Kabelnetz Die Datenübertragung erfolgt nicht über das Telekommunikationsnetz, sondern über das TV-Kabelnetz, an das 56% der deutschen Haushalte angeschlossen sind. Kabelmodem • Einleitung • Kabelmodem • Technik • Vor-/Nachteile • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  10. Kabelnetzregionen • Einleitung • Kabelmodem • Technik • Vor-/Nachteile • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  11. Internetzugang Sprach- und Videotelefonie Datendienste Video-on-Demand Interaktives Fernsehen Pay-TV und Servicekanäle Gebäudemanagement und Überwachung Mögliche Dienste über das Kabelnetz • Einleitung • Kabelmodem • Technik • Vor-/Nachteile • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  12. Theoretisch sind Übertragungsraten bis zu 40 MBit/s möglich! Aber:  Das Kabelnetz ist ein sog. „shared medium“ und die Bandbreite müssen sich mehrere Nutzer teilen Übertragungsraten • Einleitung • Kabelmodem • Technik • Vor-/Nachteile • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

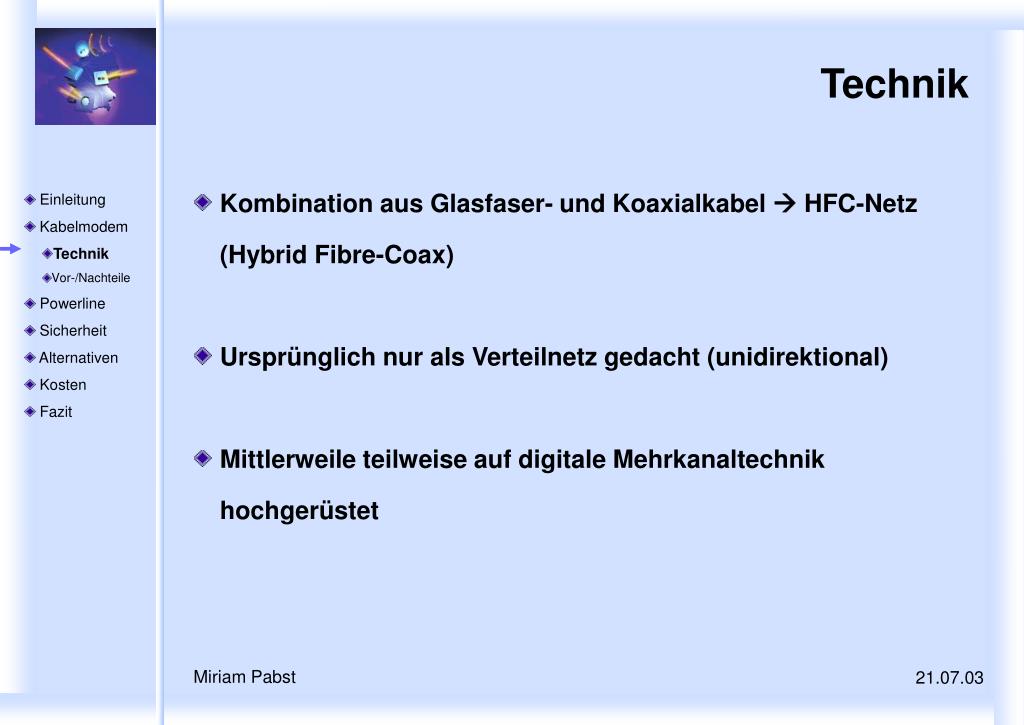

  13. Kombination aus Glasfaser- und Koaxialkabel  HFC-Netz (Hybrid Fibre-Coax) Ursprünglich nur als Verteilnetz gedacht (unidirektional) Mittlerweile teilweise auf digitale Mehrkanaltechnik hochgerüstet Technik • Einleitung • Kabelmodem • Technik • Vor-/Nachteile • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  14. HFC-Netz • Einleitung • Kabelmodem • Technik • Vor-/Nachteile • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  15. Technik im Haus • Einleitung • Kabelmodem • Technik • Vor-/Nachteile • Powerline • Sicherheit • Alternativen • Kosten • Fazit TV-Dose  Kabelmodem  per Ethernet oder USB  PC  Browser Miriam Pabst

  16. Frequenzbereich • Einleitung • Kabelmodem • Technik • Vor-/Nachteile • Powerline • Sicherheit • Alternativen • Kosten • Fazit Fernseh- und Rundfunk-übertragung Freier Bereich für Pilotprojekte und breitbandige Datenübertragung Frequenz 8 45 450 860 MHz Miriam Pabst

  17. MAC-Protokoll (Medium Access Control-Protokoll) verhindert Kollisionen der Datenpakete auf dem shared medium In Europa gibt es zwei standardisierte MAC-Protokolle: DVB-RCCL-Protokoll (Return Chanel for Cable and LMDS) DOCSIS-Spezifikation (Data-over-Cable Service Interface Specification) bzw. EuroDOCSIS als europäische Erweiterung Protokolle • Einleitung • Kabelmodem • Technik • Vor-/Nachteile • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  18. Kabelmodem ohne Rückkanal • Einleitung • Kabelmodem • Technik • Vor-/Nachteile • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  19. Vor- und Nachteile • Einleitung • Kabelmodem • Technik • Vor-/Nachteile • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  20. Powerline Miriam Pabst 21.07.03

  21. Powerline • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Powerline = Internet aus der Steckdose Die Datenübertragung erfolgt über das Stromnetz, an das fast 100% der deutschen Haushalte angeschlossen sind. Der Internetzugang ist in jedem Raum möglich, ohne neue Kabel zu verlegen. Miriam Pabst

  22. Sprachtelefonie Zählerfernablesung Hausautomation Mögliche Dienste über das Stromnetz • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  23. Ich bin in Spanien im Urlaub und stelle fest, dass ich zuhause die Heizung laufen lassen habe. Um nicht so viel Energie zu verschwenden, schalte ich sie per Handy, PDA oder Internet von Spanien aus ab. Mit den richtigen webfähigen Endgeräten lässt sich jedes elektrische Gerät bereits jetzt fernsteuern. Die Endgeräte sind allerdings bisher noch unerschwinglich. Zukunftsvision • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  24. Energieversorger nutzen das Stromnetz schon seit ca. 80 Jahren zur Datenübertragung Nutzung der Datenverbindung für die Öffentlichkeit wurde erst mit der Abschaffung der Monopole 1998 interessant Historie • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  25. Theoretisch sind Übertragungsraten bis zu 200 MBit/s möglich! Im Moment nutzen die Anbieter allerdings nur um die 4 MBit/s bzw. in naher Zukunft bis zu 20 MBit/s. Aber:  Auch bei Powerline handelt es sich um ein „shared medium“, die Bandbreite muss sich also geteilt werden. Übertragungsraten • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  26. Hochspannungsebene transportiert elektrische Energie vom Kraftwerk zum Stromkunden Mittelspannungsebene überbrückt die Strecke vom Umspannwerk zu den Trafostationen Niederspannungsebene bindet die Haushalte an das Stromnetz an („letzte Meile“) Netzebenen • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  27. Netzaufbau • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  28. Datenübertragung über das Stromnetz = Powerline Kommunikation (PLC)  PLC-Netz Begriffe • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  29. PLC-Netz • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  30. Schnittstelle zwischen Telekommunikationsnetz und Stromnetz Daten werden in das Stromnetz eingespeist bzw. herausgegeben Verbindung über Funk, Kupferkabel oder Lichtwellenleiter möglich Internet-Backbone  Trafostation • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  31. Basisstation verknüpft Sprach- und Datensignale Sendet Signale an die Haushalte weiter Trafostationen in der Regel 300 bis 600m auseinander  Signalverstärkung Transformationshäuschen mit Basisstation • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  32. Schnittstelle zwischen Indoor- und Outdoor-PLC Adapter für das externe Netz (Weiterleitung der Daten) Master für das interne Netz (Koordination und Kontrolle der Datenströme) Access Point • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  33. Daten-, Sprach- und Energieströme werden voneinander getrennt und an die entsprechenden Endgeräte weitergeleitet Steckdose • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  34. Anschluss der Endgeräte • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Steckdose  Powerlinemodem  per Ethernet oder USB  PC  Browser Miriam Pabst

  35. PLC-Netz • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  36. Externer Bereich wird von den Energieversorgern überwacht Ständige Verfügbarkeit und hohe Performance müssen garantiert werden Niedrige Frequenzen wegen Störsignalen (unter 5 MHz) Interner Bereich liegt in der Verantwortung der Hauseigentümer Hohe Frequenzen möglich (über 20 MHz) Unterteilungsgründe • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  37. Frequenzspektrum • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  38. Einige Anbieter bieten auch nur die interne Vernetzung an (z.B. RRS mit PowerNet) Interessant für Firmen oder große Haushalte Keine neue Verkabelung Übertragungsgeschwindigkeit bis 10 MBit/s Einfach Installation Momentan noch sehr hohe Kosten für Modems Inhouse-Vernetzung • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  39. Inhouse-Vernetzung • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  40. Vor- und Nachteile • Einleitung • Kabelmodem • Powerline • Technik • Vor-/Nachteile • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  41. Punkt- zu Mehrpunktverbindung erleichtert das Abgreifen von Daten Verschlüsselung der Anbieter unsicher  Zur sicheren Datenübertragung eigene Verschlüsselung verwenden Sicherheit • Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  42. ADSL Theoretisch Übertragungsraten bis 8MBit/s T-DSL 768 kBit/s (Download) und 128 kBit/s (Upload) Satellit Übertragungsraten zwischen 2 bis 4 MBit/s Meist Rückkanal über die Telefonleitung Alternativen • Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • ADSL • Satellit • Kosten • Fazit Miriam Pabst

  43. Schwere Vergleichbarkeit: Weil Powerline und Kabelmodem nur regionale Angebote hat Wegen der unterschiedlichen Abrechnungsarten (volumen- oder zeitabhängig) Kosten • Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  44. Kostenvergleich „Flatrate“ • Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  45. Volumenbeschränkte Angebote • Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • Kosten • Fazit Am Beispiel MVV Energie AG: Miriam Pabst

  46. Rein theoretisch große Konkurrenz zu xDSL Verbreitung geht schleppend voran Ausbau des Netzes stockt (Kabelmodem) Zu wenig Anbieter Zukunftsaussichten • Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  47. „Der Internet-Zugang per Telefonkabel gerät zur Monokultur. Alternative Zugangstechniken per TV-Kabel, Stromleitung oder Funk haben praktisch keine Chance.“ C‘t 2002, Heft 18 • Einleitung • Kabelmodem • Powerline • Sicherheit • Alternativen • Kosten • Fazit Miriam Pabst

  48. Vielen Dank für Eure Aufmerksamkeit! Miriam Pabst 21.07.03
