实验八 集成功率放大器

实验八 集成功率放大器. 一、实验目的 1 、了解功率放大集成块的应用。 2 、学习集成功率放大器基本技术指标的测试。 二、实验原理 见 《 电子技术实验指导书 》P42 三、实验设备与器件 1 、 +5V 直流电源 2 、函数信号发生器 3 、双踪示波器 4 、交流毫伏表 5 、直流电压表、 直流毫安表 6 、频率计 7 、 3DG6(9011) 、 3DG12(9013) 、 3DG12(9012) 、二极管 IN4007 8 、 8Ω 扬声器、电阻器、电容器若干.

kareem-buckley
Download Presentation

实验八 集成功率放大器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

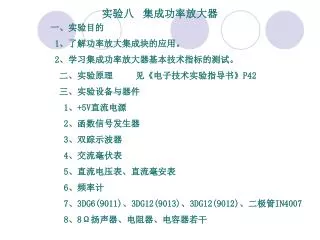

  1. 实验八 集成功率放大器 一、实验目的 1、了解功率放大集成块的应用。 2、学习集成功率放大器基本技术指标的测试。 二、实验原理 见《电子技术实验指导书》P42 三、实验设备与器件 1、+5V直流电源 2、函数信号发生器 3、双踪示波器 4、交流毫伏表 5、直流电压表、直流毫安表 6、频率计 7、3DG6(9011)、3DG12(9013)、3DG12(9012)、二极管IN4007 8、8Ω扬声器、电阻器、电容器若干

  2. 图8-1 由LA4112构成的集成功放实验电路

  3. 图8-2 LA4112外形及管脚排列图

  4. 集成功放实验面板 14引脚芯片插座

  5. 四、实验内容 按图8-1连接实验电路，输入端接函数信号发生器，输出端接扬声器。 1、静态测试 将输入信号旋钮旋至零，接通+9V直流电源，测量静态总电流及集成块各引脚对地电压。 2、动态测试 1）最大输出功率 a、接入自举电容C7 输入端接1KHZ正弦信号，输出端用示波器观察输出电压波形，逐渐加大输入信号幅度，使输出电压为最大不失真输出，用交流毫伏表测量此时的输出电压UOm，则 最大输出功率

  6. b、断开自举电容C7 观察输出电压波形变化情况 2）输入灵敏度 要求Ui＜100mV。 3)频率响应 4）噪声电压 要求UN＜2.5mV。 3、试听 五、实验总结 1、整理实验数据，计算静态工作点、最大不失真输出功率Pom、效率η等，并与理论值进行比较。画频率响应曲线。 2、分析自举电路的作用。 3、讨论实验中发生的问题及解决办法。 六、预习要求 见《电子技术实验指导书》P44
