■
This presentation is the property of its rightful owner.
Sponsored Links
1 / 2

低輻射玻璃 PowerPoint PPT Presentation


  • 75 Views
  • Uploaded on
  • Presentation posted in: General

■ 低輻射玻璃 Low-E Glass (Low Emissivity Glass) 在 玻璃 表面鍍上了特殊的金屬化合物薄膜 , 可以讓可見光通過 , 同時反射紅外、遠紅外輻射 , 阻擋熱量的傳遞 , 因而可大量降低太陽輻射 , 減輕空調負荷 , 進而達到降低能源目標。 1. 製成:

Download Presentation

低輻射玻璃

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


4435425

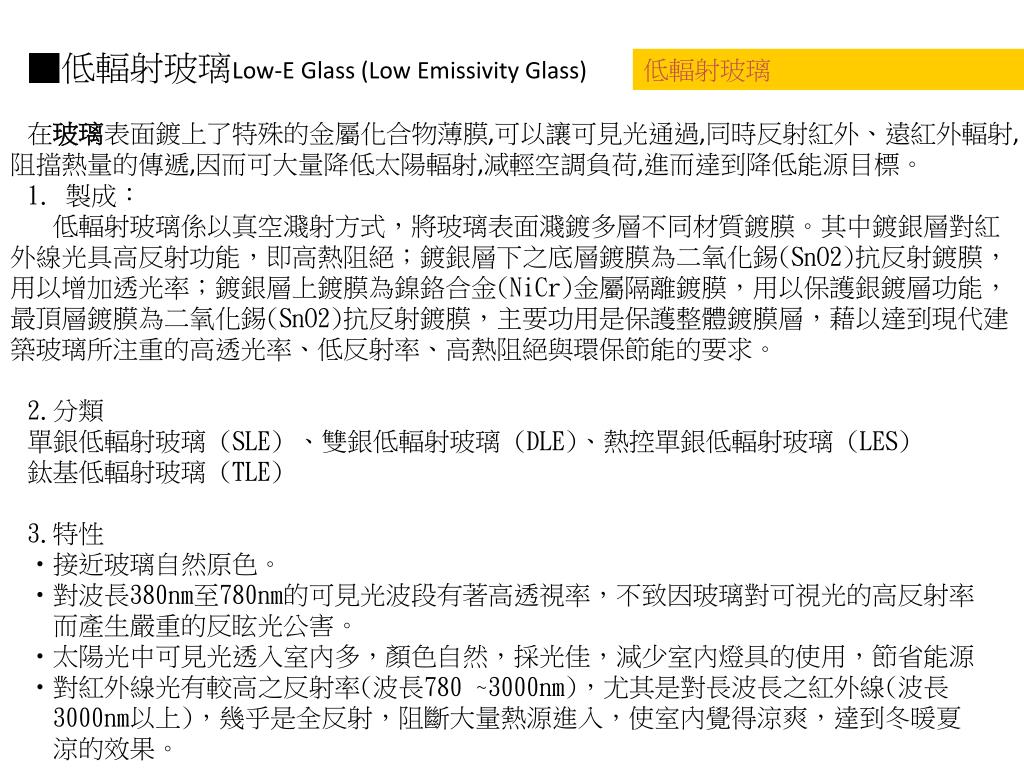

■低輻射玻璃Low-E Glass (Low Emissivity Glass)

在玻璃表面鍍上了特殊的金屬化合物薄膜,可以讓可見光通過,同時反射紅外、遠紅外輻射,阻擋熱量的傳遞,因而可大量降低太陽輻射,減輕空調負荷,進而達到降低能源目標。

1. 製成:

低輻射玻璃係以真空濺射方式,將玻璃表面濺鍍多層不同材質鍍膜。其中鍍銀層對紅外線光具高反射功能,即高熱阻絕;鍍銀層下之底層鍍膜為二氧化錫(SnO2)抗反射鍍膜,用以增加透光率;鍍銀層上鍍膜為鎳鉻合金(NiCr)金屬隔離鍍膜,用以保護銀鍍層功能,最頂層鍍膜為二氧化錫(SnO2)抗反射鍍膜,主要功用是保護整體鍍膜層,藉以達到現代建築玻璃所注重的高透光率、低反射率、高熱阻絕與環保節能的要求。

2.分類

單銀低輻射玻璃 (SLE) 、雙銀低輻射玻璃 (DLE)、熱控單銀低輻射玻璃 (LES)

鈦基低輻射玻璃 (TLE)

3.特性

•接近玻璃自然原色。

•對波長380nm至780nm的可見光波段有著高透視率,不致因玻璃對可視光的高反射率

而產生嚴重的反眩光公害。

•太陽光中可見光透入室內多,顏色自然,採光佳,減少室內燈具的使用,節省能源

•對紅外線光有較高之反射率(波長780 ~3000nm),尤其是對長波長之紅外線(波長

3000nm以上),幾乎是全反射,阻斷大量熱源進入,使室內覺得涼爽,達到冬暖夏

涼的效果。

低輻射玻璃


4435425

低輻射玻璃

4.使用

正確組合方式適合氣候較為炎熱的亞熱帶地區 (如台灣) 現代綠建築節能玻璃

帷幕牆及天窗使用。

5.規格

厚度3 ~ 19mm

最大尺寸100“ x 144” (2540mm x 3658mm)

最小尺寸12" x 39" (305mm x 991mm)

低輻射雙層玻璃最大尺寸96" x 138" (2438mm x 3500mm)

6.設計及施工之注意事項

•因Low-E金屬鍍膜接觸大氣易起不良反應而必須於極短時間內密封或加工為雙層

玻璃,無法單片使用。

•Low-E雙層玻璃之輻射率為0.02 ~ 0.11,一般未鍍膜玻璃輻射率為0.84。

•亞熱帶、熱帶區域鍍膜面安裝於#2面;寒帶區域使用鍍膜面安裝於#3面(由建築

物外側往內數)。

•Low-E玻璃成品後不可再作彎曲加工。

•傳統Low-E玻璃須於鍍膜前作強化加工,目前有廠商正開發鍍膜後可作強化加工

的Low-E玻璃。

•金屬框的設計排水性要良好,避免因積水而導致玻璃變質起霧。

•設計Low-E鍍膜作膠合時,其U值(熱傳導率)較大,熱絕緣效果較差。

•要辨明Low-E塗層面,可用打火機測出塗層位置。一般玻璃表面層反射之火燄呈

黃色,而Low-E鍍膜層反射呈粉紅色或藍色,由此可簡易找出塗層之位置,避免

造成錯誤之安裝,而影響隔熱效果。


  • Login
