Db

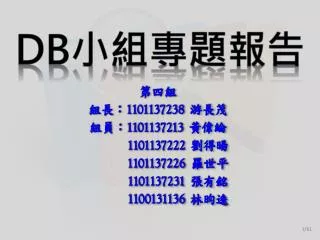

DB小組專題報告

第四組

組長:1101137238游長茂

組員:1101137213黃偉綸

1101137222劉得暘

1101137226 羅世平

1101137231 張有銘

1100131136 林昀逵


Db

專案背景

本專案訪談商家億客來生鮮超市。

這家超市主要從事流通零售業,銷售生鮮食品、日常用品、五金百貨等。


Db

專案目標

億客來生鮮超市商品進銷及員工管理資訊系統。


Db

專案範圍


Db

功能架構

  • 員工管理

  • 進貨管理

  • 存貨管理

  • 銷貨管理


Business rule

企業規則(Business Rule)

  • 員工分為一般員工、員工主管、副店長及店長;員工資料必須記錄員工編號、姓名、性別、年齡、住家電話、行動電話、學歷、曾任職務、身份證字號。

  • 此商家不記錄顧客資料;所有的銷售一律為店內(現金銷售)銷售,不接受訂貨。

  • 百貨類商品可於7天內憑發票退(換)貨,生鮮蔬果類商品須於3天內憑發票退(換)貨。

  • 每家供應商可提供很多商品但每件商品只有一家供應商;供應商資料須記錄供應商編號、名稱、電話、地址;商品資料須記錄商品編號、名稱、單價、庫存量、種類、來源。

  • 由店長決定優惠期間、優惠商品,以及優惠價格。

  • 銷售狀況較不好的商品會記錄安全庫存,以控制進貨數量。


Business rule1

企業規則(Business Rule)

  • 所有員工,包含員工主管、副店長及店長皆需負責櫃台結帳等一般日常作業;員工主管須負責一般員工管理;店長或一般工作人員皆須負責進貨;結帳時,會產生發票作為銷售記錄,每張發票都有發票編號、統一編號、門市電話、門市地址、日期、時間、店別、收銀機號、銷售明細、收錢、合計、找錢,每筆結帳明細資料皆有商品名稱、銷售數量、小計。

  • 會不定時盤點商品數量,以決定是否進貨。進貨前要先填寫進貨訂單,然後傳真一份給該供應商,此訂單須記錄供應商編號、供應商名稱、商品名稱、商品編號、進貨數量、進貨單價、進貨人姓名。可接受分批進貨(數量分批、項目分批或是都有可能的組合皆可以接受),但要事先告知,並且先行紀錄才算數,否則不予接受。


Db

資料模型

DATA MODEL


User views

User Views

PART 1:員工主管-員工管理功能


User views1

User Views

PART 2:進貨人員-進貨管理功能


User views2

User Views

PART 3:倉管人員-庫存管理功能


User views3

User Views

PART 4:銷售人員-銷售管理功能


Conceptual schema

Conceptual Schema


Logical schema

Logical Schema

  • EMPLOYEE_T ( E_ID, E SupervisorID, JP_ID , E_Name, E_Age , E_IdNum , E_Gender, E_Telephone , E_Cellphone, E_EducationBackground, E_JobBackground, E_EmployDate , E_Portrait, E_Notation , E_Salary )

  • JOB_POSITION_T ( JP_ID, JP_Name , JP_Description)


Logical schema1

Logical Schema

  • ORDER_T ( O_ID , E_ID , O_DateTime , O_Notation , O_Status, O_Total )

  • ORDER_LINE_T ( OL_ID , P_ID , O_ID , OL UnitCost , OL_Quantity)

  • RECEIVE_T (GR_ID , GR_ReceiveDateTime , GR_Notation)

  • RECEIVE_RECORD_T (RR_ID , OL_ID , GR_ID , RR_Quantity)


Logical schema2

Logical Schema

  • SUPPLIER_T ( S_ID, S_Name , S_Telephone , S_ContractDate, S_Address , S_Notation )

  • PRODUCT_T ( P_ID, K_ID , SC_ID, S_ID , P_Name , P_SalePrice, P_ AverageCost, P_StockQuantity, P_SafeQuantity , P_Barcode, P_Picture , P_Notation)

  • KIND_T ( K_ID , K_Name , K_Notation )

  • SOURCE_COUNTRY_T ( SC_ID , SC_Name , SC_Notation)


Logical schema3

Logical Schema

  • SALES_RECORD_T ( SR_ID , P_ID, SA_ID , SR_Quantity )

  • SALES_T ( SA_ID, SA_DateTime , SA_Total )

  • PROMOTION_RECORD_T ( PR_ID , SP_ID , P_ID , PR_Discount)

  • SALES_PROMOTION_T ( SP_ID , SP_Name , SP_StartDateTime, SP_EndDateTime, SP_Description)


Db

資料字典


Db

資料字典


Db

資料字典


Db

系統界面架構


Db

資料庫使用介面與SQL

登入畫面

SELECT E_ID,E_IdNum

FROM EMPLOYEE_T;

WHERE E_ID=’xxxx’ AND E_IdNum=’xxxx’;


Db

資料庫使用介面與SQL

人事管理_員工_查詢

SELECT JP_Name//抓出職位

FROM JOP_POSITION_T;

SELECT JP_Name//抓出主管

FROM EMOPLYEE_T;

SELECT A.E_ID,E_Name,E_Telephone,E_Cellphone,E_EducationBackground, E_JobBackground, E_EmployDate, B. JP_Name,E_Salary, B.E_Name

FROM EMPLOYEE_T A

INNER JOIN EMPLOYEE_T B ON A. SupervisorID = B.E_ID

INNER JOIN JOB_POSITION_T C ON A.JP_ID=C.JP_ID,

WHERE E_ID=xxxx AND E_ Name LIKE’%xxxx%’ AND E_ Cellphone LIKE’%xxx%’ AND JP_Name =’xxx’

AND E_Salary BETWEEN xxx AND xxxxx AND B.E_Name=’xxx’;


Db

資料庫使用介面與SQL

人事管理_員工_查詢結果

人事管理_員工_查詢結果(刪除)

DELETE FROM EMPLOYEE_T

WHERE E_ID = xxx;


Db

資料庫使用介面與SQL

人事管理_員工_修改

SELECT JP_Name//抓出職位

FROM JOP_POSITION_T;

SELECT JP_Name//抓出主管

FROM EMOPLYEE_T;

SELECT A.E_ID,E_Name,E_Age,E_IdNum,

E_Telephone,E_Cellphone,E_EducationBackground,

E_JobBackground, E_EmployDate,E_Notation,B.E_Name,C.JP_Name,E_Salary

FROM EMPLOYEE_T A

INNER JOIN EMPLOYEE_T B ON A. SupervisorID = B.E_ID

INNER JOIN JOB_POSITION_T C ON A.JP_ID=C.JP_ID,

UPDATE FROM EMPLOYEE_T A

SET A.E_Name = ‘XXX’,

A.E_Age=X,

A.E_IdNum=’XXXX’,

A.E_Gender=’x’,

A.E_Telephone=’xxxxxxx’,

A.E_Cellphone=’XXXX’,

A.E_EducationBackground = ‘xxx’,

A.E_JobBackground = ‘xxx’,

A.E_EmployDate = ‘xxxx/xx/xx ‘

A.E_Notation=’XXX’,

A.E_B.E_ID=XXX,

A.JP_ID=xxx,

A.E_Salary=’ffff’

WHERE A.E_ID=XXX;


Db

資料庫使用介面與SQL

人事管理_員工_新增

INSERT INTO EMPLOYEE_T (E_Name, E_Age,

E_IdNum, E_Gender, E_Telephone, E_Cellphone,

E_EducationBackground, E_JobBackground,E_

EmployDate,E_Picture, E_Notation,E_Salary,SupervisorID,JP_ID)

VALUES(‘XXX’,’XX’,DDD’, ’D’,’N’,’FFF’,’FFFFF’,’SSSSS’,NOW( ),'xxx.gif',’FFFFFF’,’FFF’.’FFF’,’FFFF’);


Db

資料庫使用介面與SQL

人事管理_員工_查詢

SELECT JP_Name//抓出職位

FROM JOP_POSITION_T;

SELECT JP_Name//抓出主管

FROM EMOPLYEE_T;

SELECT A.E_ID,E_Name,E_Telephone,E_Cellphone,E_EducationBackground, E_JobBackground, E_EmployDate, B. JP_Name,E_Salary, B.E_Name

FROM EMPLOYEE_T A

INNER JOIN EMPLOYEE_T B ON A. SupervisorID = B.E_ID

INNER JOIN JOB_POSITION_T C ON A.JP_ID=C.JP_ID,

WHERE E_ID=xxxx AND E_ Name LIKE’%xxxx%’ AND E_ Cellphone LIKE’%xxx%’ AND JP_Name =’xxx’

AND E_Salary BETWEEN xxx AND xxxxx AND B.E_Name=’xxx’;


Db

資料庫使用介面與SQL

人事管理_職位_查詢結果

人事管理_職位_查詢結果(刪除)

DELETE FROM JOB_POSITION_T

WHERE JP_ID = xxx;


Db

資料庫使用介面與SQL

人事管理_職位_修改

1

SELECT JP_ID,JP_Name,JP_Descrption

FROM JOB_POSITION_T

WHERE JP_ID=xxxx;

2

UPDATE JOB_POSITION_T

SET JP_Name = ‘xxx’, JP_Description =’ xxx’

WHERE JP_ID = xxx;


Db

資料庫使用介面與SQL

人事管理_職位_新增

INSERT INTO JOB_POSITION_T(JP_Name,JP_Notation) VALUES(‘XXX’,’XXXXXX’);


Db

資料庫使用介面與SQL

進貨管理_訂單_查詢

SELECT A.O_ID, O_DateTime,D.Name,O_Notation,O_Status,O_Total

FROM ORDER_T A

INNER JOIN ORDER_LINE_T B ON A.O_ID = B.O_ID

INNER JOIN PRODUCT_T C ON B.P_ID=C.P_ID

INNER JOIN SUPPLIER_T D ON C.S_ID=D.S_ID

INNER JOIN EMPLOYEE E ON ON E.E_ID=O.E_ID

WHERE A.O_ID=X AND O_DateTime=’XXX’ AND O_Status=’F’ AND D.S_Name AND E.E_Name;


Db

資料庫使用介面與SQL

進貨管理_訂單_查詢結果

進貨管理_訂單_查詢結果(刪除)

DELETE FROM OREDR_T

WHERE O_ID=XX;


Db

資料庫使用介面與SQL

進貨管理_訂單_修改

SELECT O_ID,O_DateTime,O_Notation,O_Total,PR.E_ID

FROM ORDER_T AS PR

SELECT S_ID,S_Name

FROM SUPPLIER_T

SELECT E.E_ID,E_Name

FROM EMPLOYEE E

UPDATE ORDER_T

SET O_DateTime= ‘xxxx/xx/xx yy:yy:yy’,

O_Notation=’fffff’,

O_Total=’zzzz’

UPDATE PRODUCT_T

SET P_ID=XX;


Db

資料庫使用介面與SQL

進貨管理_訂單_新增

SELECT S_Name

FROM SUPPLOER_T

SELECT E_Name

FROM EMPLOYEE_T

SELECT P_Name

FROM PRODUCT_T

1資料寫進ORDER_T

INSERT INTO ORDER_T

(E_ID, O_DateTime, O_Notation, O_Status, O_Total)VALUES(x,NOW ( ),x,x,x);

2資料寫進ORDER_LINE_T

INSERT INTO ORDER_LINE_T

(P_ID, O_ID, OL_ UnitCost, OL_Quantity)VALUES(X,X,X,X);


Db

資料庫使用介面與SQL

進貨管理_供應商_查詢

SELECT S_ID,S_Name,S_ContractDate

FROM SUPPLIER_T

WHERE S_ID=xx AND S_Name LIKE ‘%XX%’ AND S_Telepone LIKE’%gg%’;


Db

資料庫使用介面與SQL

進貨管理_供應商_查詢結果

進貨管理_供應商_查詢結果(刪除)

DELETE FROM SUPPLIER_T

WHERE S_ID = XX;


Db

資料庫使用介面與SQL

進貨管理_供應商_修改

UPDATE FROM SUPPLIER_T

SET S_Name=’xxx’,

S_Telephone=’xxxx’,

S_ ContractDate= ’yyyy/mm/ddyy:yy:yy‘,

S_Address=’ddddd’,

S_Notation=’dffffffffffffff’


Db

資料庫使用介面與SQL

進貨管理_供應商_新增

INSERT INTO SUPPLIER_T

(S_Name,S_Telephone,S_ContractDate,S_Address,S_Notation)VALUES(X,X,NOW( ),X,X);


Db

資料庫使用介面與SQL

進貨管理_收貨單_查詢

SELECT *

FROM GOODS_RECEIVE_T

WHERE GR_ID=XX AND ANDGR_DateTime BETWEEN ‘XX’ AND ‘XXXX’;


Db

資料庫使用介面與SQL

進貨管理_收貨單_查詢結果

進貨管理_收貨單_查詢結果(刪除)

DELETE FROM RECEIVE_T

WHERE GR_ID=XX;


Db

資料庫使用介面與SQL

進貨管理_收貨單_修改

SELECT E.GR_ID,E.GR_DateTime,GR_Notation,A.O_ID,C.P_ID,C.P_Name,

B.OL _Quantity,D.RR_Quantity

FROM ORDER _T A

INNER JOIN ORDER_LINE_T B ON A.O_ID=B.O_ID

INNER JOIN PRODUCT_T C ON B.P_ID =C.P_ID

INNER JOIN RECEIVE_RECORD_T D ON D.OL_ID =B.OL_ID

INNER JOIN GOOD_RECEIVE_T E ONE.GR_ID =D.GR_ID

WHERE D.GR_ID=XXX;

1(修改日期和註解)

UPDATE GOODS_RECEIVE_T

SET GR_Notation=XX,

GR_DateTime=‘xxxx/xx/xx yy:yy:yy’,

WHERE GR_ID=XX;

2(新增RECEIVE_RECORD_T)

INSERT INTO RECEIVE_RECORD_T

(OL_ID,GR_ID,RR_Quantity)

VALUES(X,X,X);


Db

資料庫使用介面與SQL

進貨管理_收貨單_新增

SELECT P_ID,P_Name

FROM PRODUCT_T

INSERT INTO GOODS_RECEIVE_T(GR_DateTime,GR_Notation)VALUES(X,X);

INSERT INTO RECEIVE_RECORD_T(OL_ID,GR_ID,RR_Quantity)VALUES(X,X,X);


Db

資料庫使用介面與SQL

庫存管理_商品_查詢

SELECT A.P_ID,P_Name,P_SalePrice, E.PR_Discount , P_SalePrice - E.PR_Discount AS 折扣後單價 ,P_StockQuantity,P_SafeQuantity, P_AverageCost

FROM PRODUCT_T A

INNER JOIN KIND_T ON B ON A.K_ID = B.K_ID

INNER JOIN SOURCE_COUNTRY_T C ON A.SC_ID=C.SC_ID

INNER JOIN SUPPLIER_T D ON A.S_ID =D.S_ID

INNER JOIN PROMOTION RECORD_T AS E ON A.PR_ID = E.PR_ID

WHERE A.P_ID =’SSSS’ AND P_Name LIKE’%XXXXX%’ AND P_SalePrice BETWEEN AAA AND CCC AND P.K_ID=’FFFF’ AND A.SC_ID=’FFFFF’ AND A.S_ID=’DFFFFF’;


Db

資料庫使用介面與SQL

庫存管理_商品_查詢結果

庫存管理_商品_查詢結果(刪除)

DELETE FROM PRODUCT_T

WHERE P_ID=XX;


Db

資料庫使用介面與SQL

庫存管理_商品_修改

SELECT A.P_ID,P_Name,P_SalePrice,P_StockQuantity,

P_SafeQuantity,P_Barcode,P_Picture,P_Notation,

B.SC_Name, C.K_Name, D.S_Name

FROM PRODUCT_T A

INNER JOIN SOUCRE_COUNTRY _T B ON A.SC_ID=B. SC_ID

INNER JOIN KIND_T C ON C.K_ID=A.K_ID

INNER JOIN SUPP;IER D ON A.S_ID=D.S_ID

WHERE A.P_ID=XXX

UPDATE PRODUCT_T

SET K_ID=XX,

SC_ID=XX,

S_ID=XX,

P_Name=XX,

P_SalePrice=XX,

P_AverageCost=xx,

P_StockQuantity=xx,

P_SafeQuantity=xx,

P_Barcode=xx,

P_Notation=xx

WHERE P_ID=XX;


Db

資料庫使用介面與SQL

庫存管理_商品_新增

INSERT INTO PRODUCT_T

(K_ID, SC_ID, S_ID, P_Name, P_SalePrice, P_AverageCost, P_StockQuantity, P_SafeQuantity, P_Barcode, P_Picture, P_Notation)

VALUES (X,X,X,X,X,X,X,X,X,X);


Db

資料庫使用介面與SQL

庫存管理_種類_查詢

SELECT K_ID,K_Name

FROM KIND_T

WHERE K_ID=XX AND K_Name LIKE ’%FFF%’;


Db

資料庫使用介面與SQL

庫存管理_種類_查詢結果

庫存管理_種類_查詢結果(刪除)

DELETE FROM KIND_T

WHERE K_ID=XX;


Db

資料庫使用介面與SQL

庫存管理_種類_修改

UPDATE KIND_T

SET K_Name=XX,

K_Notation=XX

WHERE K_ID=XX;


Db

資料庫使用介面與SQL

庫存管理_種類_新增

INSERT INTO KIND_T

VALUES(XX,XX);


Db

資料庫使用介面與SQL

庫存管理_來源_查詢

SELECT SC_ID,SC_Name

FROM SOURCE_COUNTRY_T

WHERE SC_ID=XX AND SC_Name LIKE’%FFFF%’;


Db

資料庫使用介面與SQL

庫存管理_來源_查詢結果


Db

資料庫使用介面與SQL

庫存管理_來源_修改

UPDATE SOURCE_COUNTRY_T

SET SC_Name=XX,

SC_Notation=XX

WHERE SC_ID=XX;


Db

資料庫使用介面與SQL

庫存管理_來源_新增

INSERT INTO SOURCE_COUNTRY_T(SC_ID,SC_Notation)

VALUES(XX,XX);


Db

資料庫使用介面與SQL

銷售管理_促銷活動_查詢

SELECT SP_ID,SP_Name, SP_StratDateTime, SP_EndDateTime

FROM SALES_PROMOTION_T

WHERE SP_ID=XX AND SP_Name LIKE ’%XX%’ AND SP_StratDateTime > ‘xxxx/xx/xx yy:yy:yy’;

AND SP_EndDateTime < ‘xxxx/xx/xx yy:yy:yy’ ;


Db

資料庫使用介面與SQL

銷售管理_促銷活動_查詢結果

銷售管理_促銷活動_查詢結果(刪除)

DELETE FROM SALES_PROMOTION_T

WHERE SA_ID=XXX;


Db

資料庫使用介面與SQL

銷售管理_促銷活動_修改

SELECT A.SP_ID,SP_Name,SP_StartDateTime, SP_EndDateTime,SP_Description,

C.P_ID,P_Name,P_SalePrice,B.PR_Discount, P_Price - B.PR_Discount AS SalePirce Discounted

FROM SALES_PROMOTION_T A

INNER JOIN PROMOTION_RECORD B ON A.SP_ID=B.SP_ID

INNER JOIN PRODUCT_T C ON C.P_ID = B.P_ID

WHERE SP_ID=SSSS;

UPDATE SALES_PROMOTION_T

SET SP_Name=’XXXXX’,

SP_StartDateTime=‘xxxx/xx/xx yy:yy:yy’,

SP_EndDateTime=‘xxxx/xx/xx yy:yy:yy’,

SP_Description=’XXXXX’;

UPDATE PROMOTION_T

SET P_ID=’DDDDD’,

PR_Discount=‘ssss’;


Db

資料庫使用介面與SQL

銷售管理_促銷活動_新增

SELECT P_ID P_Name,P_SalePrice

FROM PRODUCT_T

INSERT INTO SALES_PROMOTION_T(SP_Name, StratDateTime, SP_EndDateTime,SP_Notation) VALUES(‘xxx’, ‘xxxx/xx/xx yy:yy:yy’, ‘xxxx/xx/xx yy:yy:yy’,’XXXXXXXXXX’);

INSERT INTO PROMOTION_RECORD_T(SP_ID,P_ID,PR_Discount)

VALUES(XX,XX,XXXX);


Db

資料庫使用介面與SQL

銷售管理_銷售(發票)_查詢

SELECT SAT.SA_ID,SA_DateTime,PT.P_ID,P_Name,P_SalePrice,SR_Quantity,PR_Discount,SA_Total

FROM SALES_T AS SAT

INNER JOIN SALES_RECORD_T AS SR ON SAT.SA_ID=SRT.SA_ID

INNER JOIN PRODUCT_T AS PT ON PT.P_ID=SRT.P_ID

INNER JOIN PROMOTION_RECORD_T AS PRT ON PRT.P_ID =PT.P_ID

INNER JOIN SALES_PROMOTION_T AS SPT ON SPT.SP_ID=PRT.SO_ID

WHERE SAT.SA_ID BETWEEN XX AND YYY AND SA_DateTime BETWEEN ‘xxxx/xx/xx yy:yy:yy’ AND ‘aaaa/bb/cc dd:ee:ff’;


Db

資料庫使用介面與SQL

銷售管理_銷售(發票)_查詢結果


Db

資料庫使用介面與SQL

銷售管理_銷售(發票)_銷售

INSERT INTO SALES_T(SA_DateTime,SA_Total) VALUES(‘XXX’,’XXX’);

INSERT INTO SALES_RECORD_T(P_ID,SA_ID,SR_Quantity) VALUES(X,X,X)


  • Login
