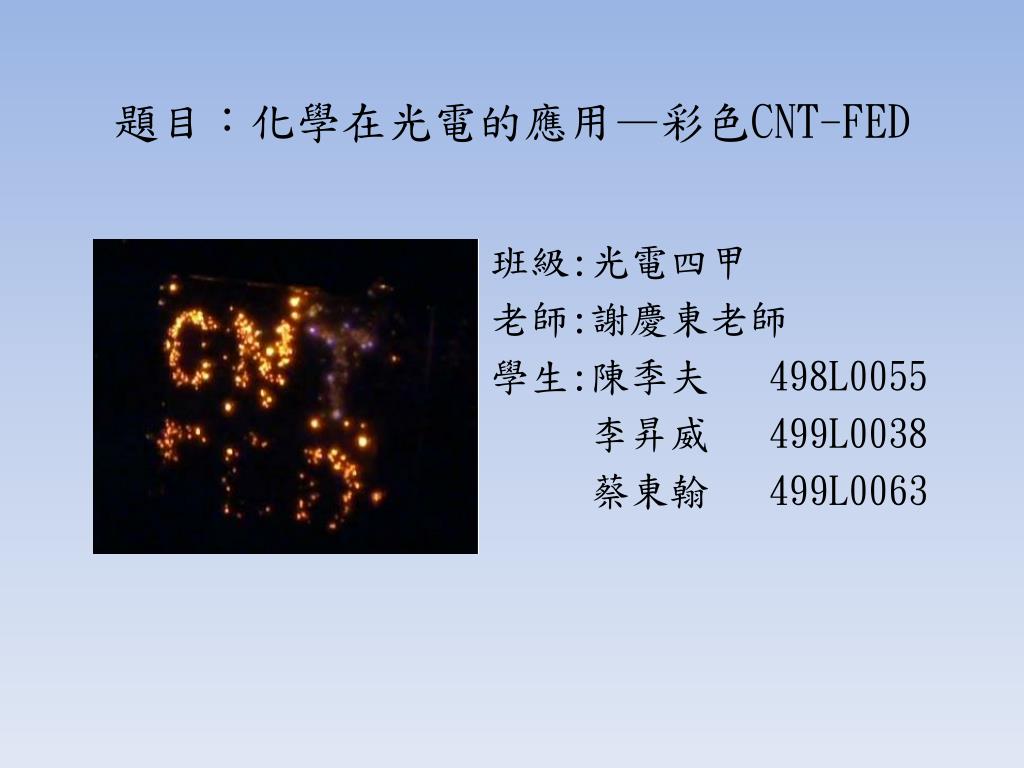

  1. 題目：化學在光電的應用—彩色CNT-FED 班級:光電四甲 老師:謝慶東老師 學生:陳季夫 498L0055 李昇威 499L0038 蔡東翰 499L0063

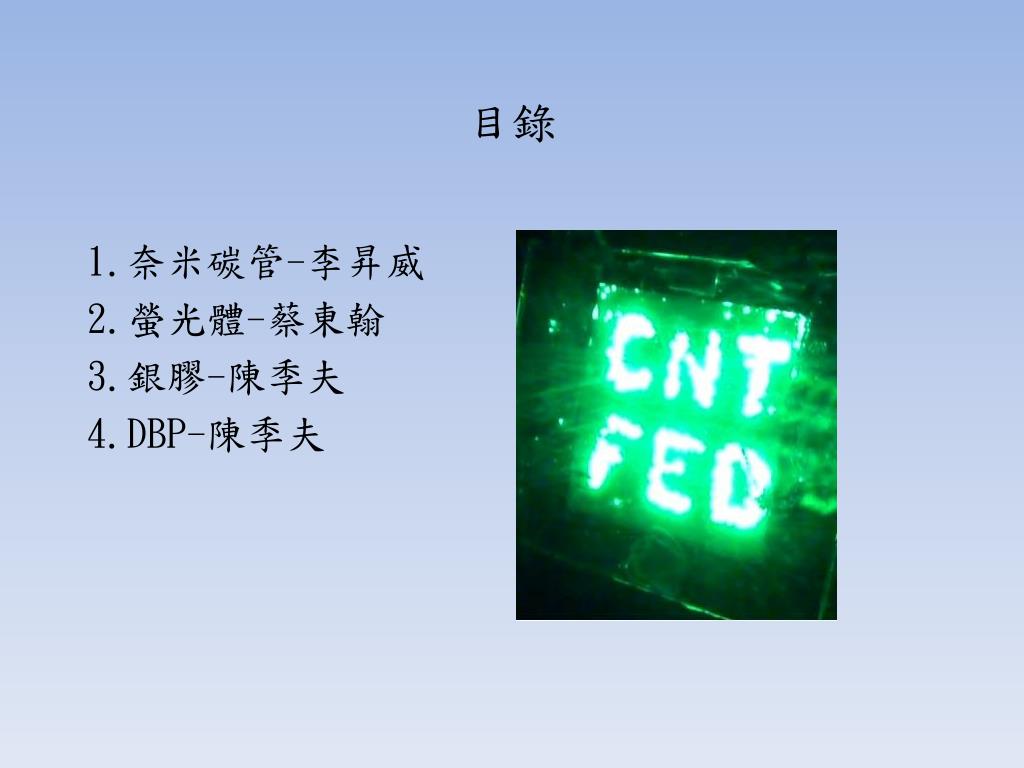

  2. 目錄 1.奈米碳管-李昇威 2.螢光體-蔡東翰 3.銀膠-陳季夫 4.DBP-陳季夫

  3. 奈米碳管 奈米碳管主要分成單壁與多壁兩大類，其中單壁奈米碳管的製程條件必須有較嚴苛的控制。這兩類的奈米碳管在製造過程中也可能集結成束，或依照R.E.Smalley首先提出的「繩」來稱呼。 奈米碳管的每一層都可以看成是捲曲成無縫中空管狀的石墨烯，但是有著不同的螺旋向量Ch=na1+ma2，其中a1、a2是石墨烯的單位向量。一般以(n,m)來表示每一單層的捲曲方向，如右圖所示。

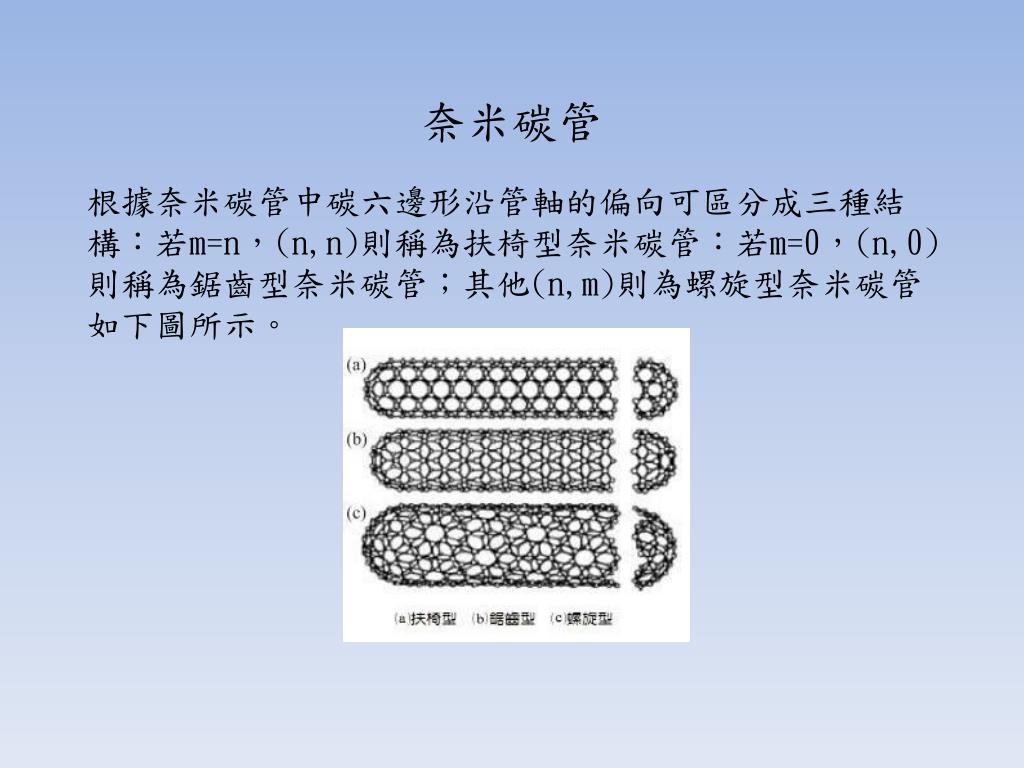

  4. 奈米碳管 根據奈米碳管中碳六邊形沿管軸的偏向可區分成三種結構：若m=n，(n,n)則稱為扶椅型奈米碳管：若m=0，(n,0)則稱為鋸齒型奈米碳管；其他(n,m)則為螺旋型奈米碳管如下圖所示。

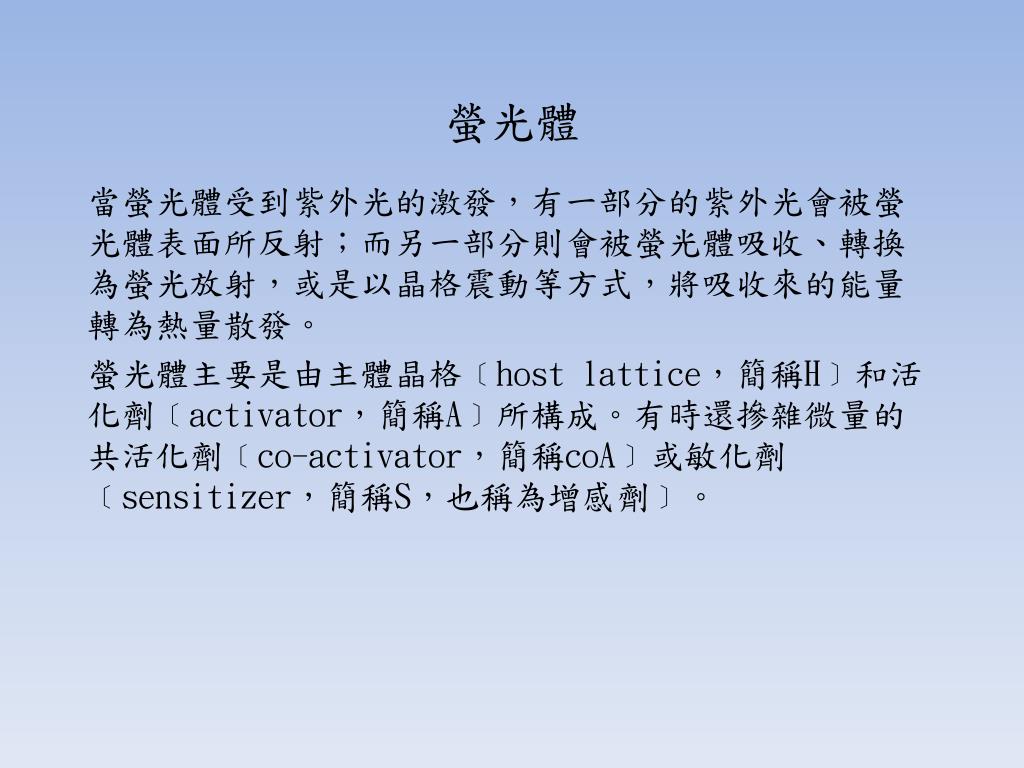

  5. 螢光體 當螢光體受到紫外光的激發，有一部分的紫外光會被螢光體表面所反射；而另一部分則會被螢光體吸收、轉換為螢光放射，或是以晶格震動等方式，將吸收來的能量轉為熱量散發。 螢光體主要是由主體晶格﹝host lattice，簡稱H﹞和活化劑﹝activator，簡稱A﹞所構成。有時還摻雜微量的共活化劑﹝co-activator，簡稱coA﹞或敏化劑﹝sensitizer，簡稱S，也稱為增感劑﹞。

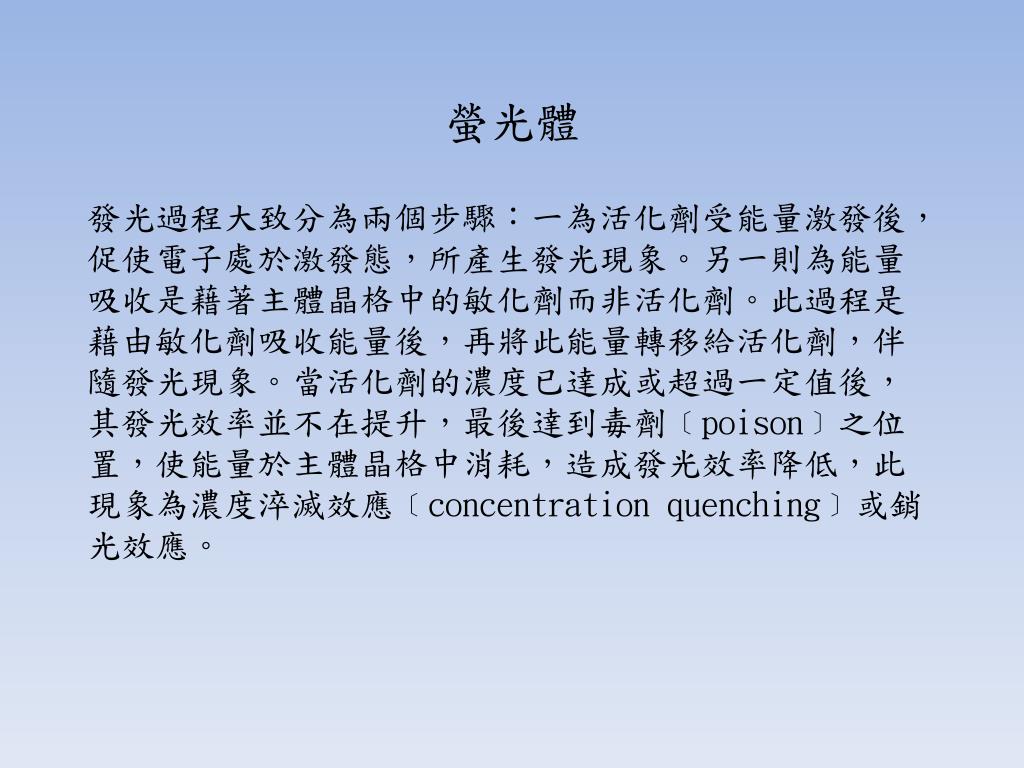

  6. 螢光體 發光過程大致分為兩個步驟：一為活化劑受能量激發後，促使電子處於激發態，所產生發光現象。另一則為能量吸收是藉著主體晶格中的敏化劑而非活化劑。此過程是藉由敏化劑吸收能量後，再將此能量轉移給活化劑，伴隨發光現象。當活化劑的濃度已達成或超過一定值後，其發光效率並不在提升，最後達到毒劑﹝poison﹞之位置，使能量於主體晶格中消耗，造成發光效率降低，此現象為濃度淬滅效應﹝concentration quenching﹞或銷光效應。

  7. 銀膠 銀膠為導電性接著劑，是以合成樹脂為膠合劑和導電性金屬粉為填充物所配製的複合材料，其特點為導電及接合性佳、黏度接受性可配合施工性調整。 除可取代一般導電焊接外，亦適用於不耐熱或無法焊接的材料，如塑膠、陶瓷、固型碳、石英等。 近幾年來由於作業方便性，一液型的需求增加，大部份採用高分子樹脂摻合硬化劑，加熱時硬化劑可直接產生熟化反應，這類型式之基本要求即在室溫的長期穩定性和加熱硬化時的短時間硬化性。

  8. DBP 一般為揮發性很低、穩定性高且無色具有芳香氣味或無氣味的粘稠油狀液體。在水中溶解度很小，容易溶於多數非極性有機溶劑中。 鄰苯二甲酸酯是鄰苯二甲酸的二烷基或烷芳基酯；鄰苯二甲酸酯的名稱源於鄰苯二甲酸，而它本身源於單詞「萘」。將鄰苯二甲酸酯加入塑膠中會形成長聚乙烯醇分子以防止彼此滑動。鄰苯二甲酸酯是清亮糖漿狀粘稠液體，低水溶性，高油溶性和低揮發性，極性羧基對它的物理性質基本沒有影響，它們是由鄰苯二甲酸酐和適當醇類反應生成的無色無味液體。

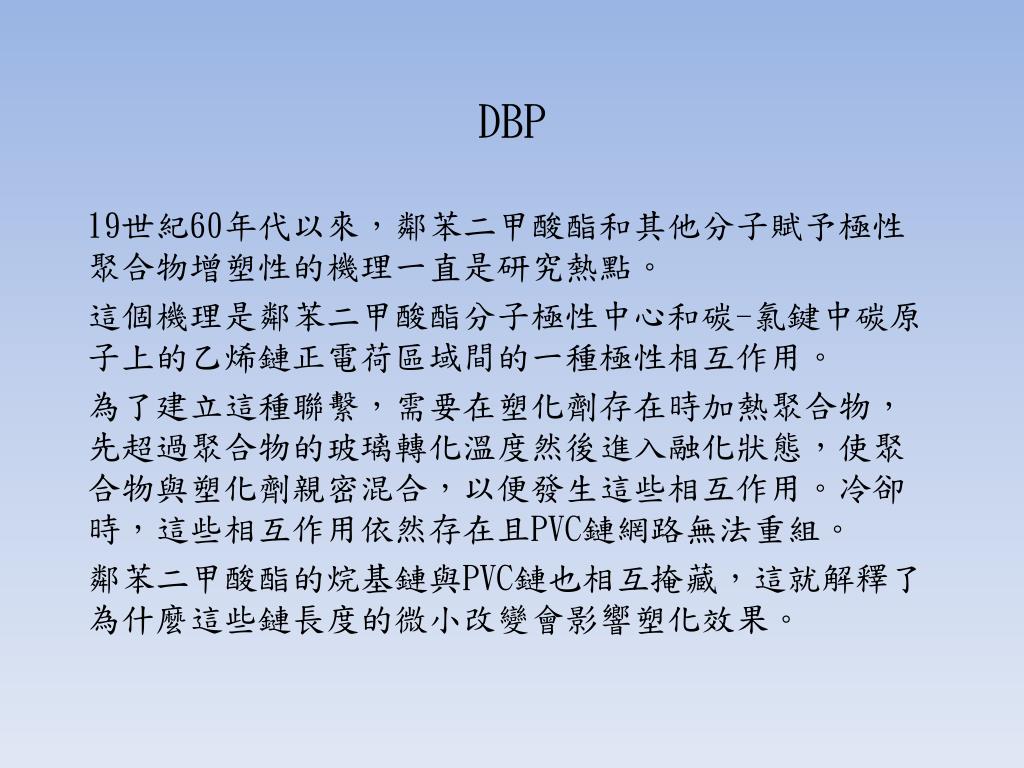

  9. DBP 19世紀60年代以來，鄰苯二甲酸酯和其他分子賦予極性聚合物增塑性的機理一直是研究熱點。 這個機理是鄰苯二甲酸酯分子極性中心和碳-氯鍵中碳原子上的乙烯鏈正電荷區域間的一種極性相互作用。 為了建立這種聯繫，需要在塑化劑存在時加熱聚合物，先超過聚合物的玻璃轉化溫度然後進入融化狀態，使聚合物與塑化劑親密混合，以便發生這些相互作用。冷卻時，這些相互作用依然存在且PVC鏈網路無法重組。 鄰苯二甲酸酯的烷基鏈與PVC鏈也相互掩藏，這就解釋了為什麼這些鏈長度的微小改變會影響塑化效果。

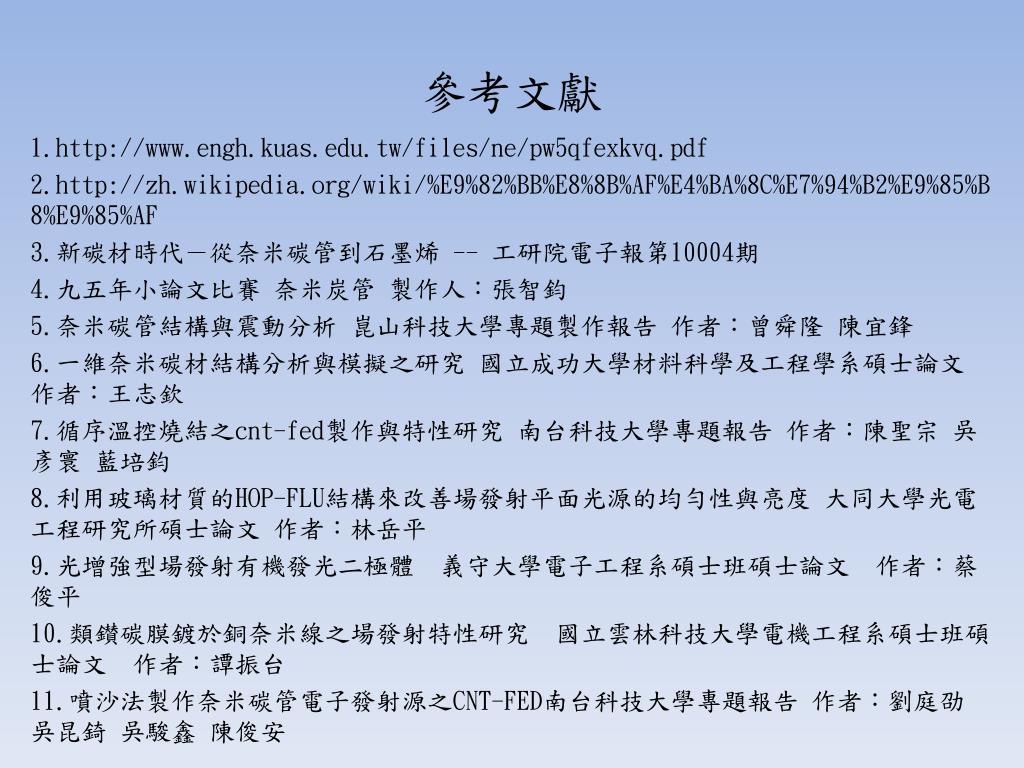

  10. 參考文獻 1.http://www.engh.kuas.edu.tw/files/ne/pw5qfexkvq.pdf 2.http://zh.wikipedia.org/wiki/%E9%82%BB%E8%8B%AF%E4%BA%8C%E7%94%B2%E9%85%B8%E9%85%AF 3.新碳材時代－從奈米碳管到石墨烯 -- 工研院電子報第10004期 4.九五年小論文比賽 奈米炭管 製作人：張智鈞 5.奈米碳管結構與震動分析 崑山科技大學專題製作報告 作者：曾舜隆 陳宜鋒 6.一維奈米碳材結構分析與模擬之研究 國立成功大學材料科學及工程學系碩士論文 作者：王志欽 7.循序溫控燒結之cnt-fed製作與特性研究 南台科技大學專題報告 作者：陳聖宗 吳彥寰 藍培鈞 8.利用玻璃材質的HOP-FLU結構來改善場發射平面光源的均勻性與亮度 大同大學光電工程研究所碩士論文 作者：林岳平 9.光增強型場發射有機發光二極體　義守大學電子工程系碩士班碩士論文　作者：蔡俊平 10.類鑚碳膜鍍於銅奈米線之場發射特性研究　國立雲林科技大學電機工程系碩士班碩士論文　作者：譚振台 11.噴沙法製作奈米碳管電子發射源之CNT-FED南台科技大學專題報告 作者：劉庭劭 吳昆錡 吳駿鑫 陳俊安
