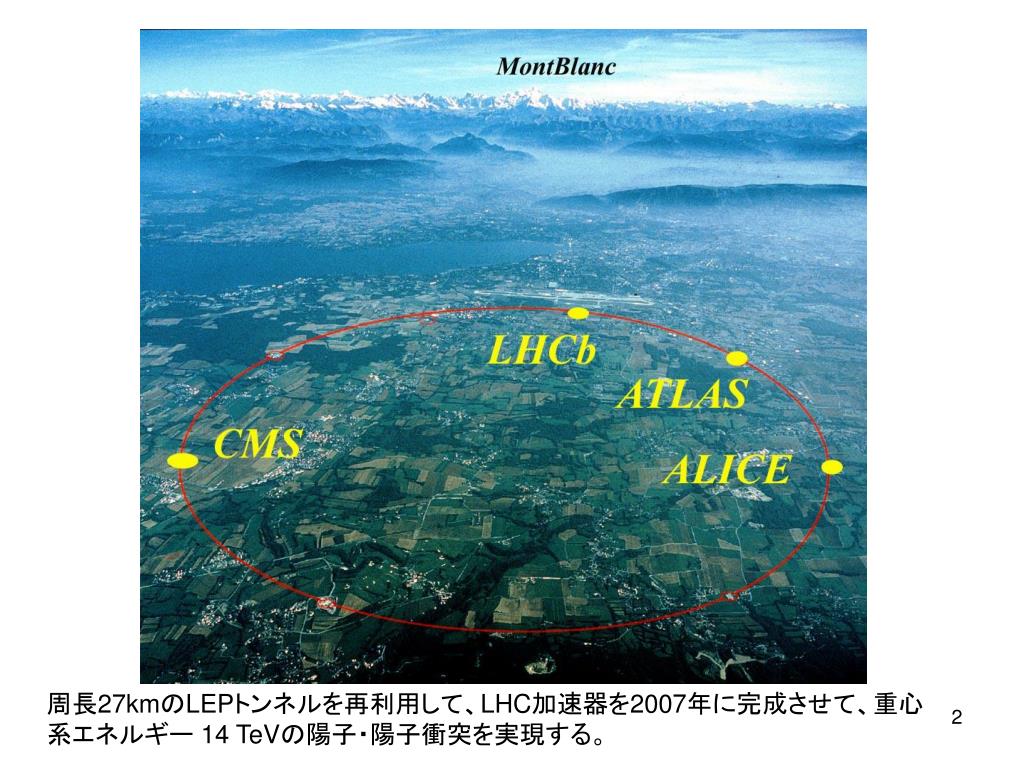

LHC 計画とその物理. 周長 27km の LEP トンネルを再利用して、 LHC 加速器を 2007 年に完成させて、重心系エネルギー 14 TeV の陽子・陽子衝突を実現する。. LHC Tunnel. 27 km ring used for e + e - LEP machine. Cost : 2,952 MCHF + 328 MCHF = 3,281 MCHF (~3,000 億円 ) (machine) (exp. area). LHC 計画の大目標. s = 14 TeV (7 X Tevatron)

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' LHC 計画とその物理' - kanan


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
lhc tunnel
LHC Tunnel

27 km ring used for

e+e- LEP machine

Cost : 2,952 MCHF + 328 MCHF = 3,281 MCHF (~3,000 億円)

(machine) (exp. area)

slide4
LHC 計画の大目標
  • s = 14 TeV(7 X Tevatron)
    • 5 TeVまでの新粒子探索
  • L = 1034 cm-2 s-1(>100 X Tevatron)

小さい生成断面積まで到達(Nevent = Ls )

・2007年運転開始

slide5

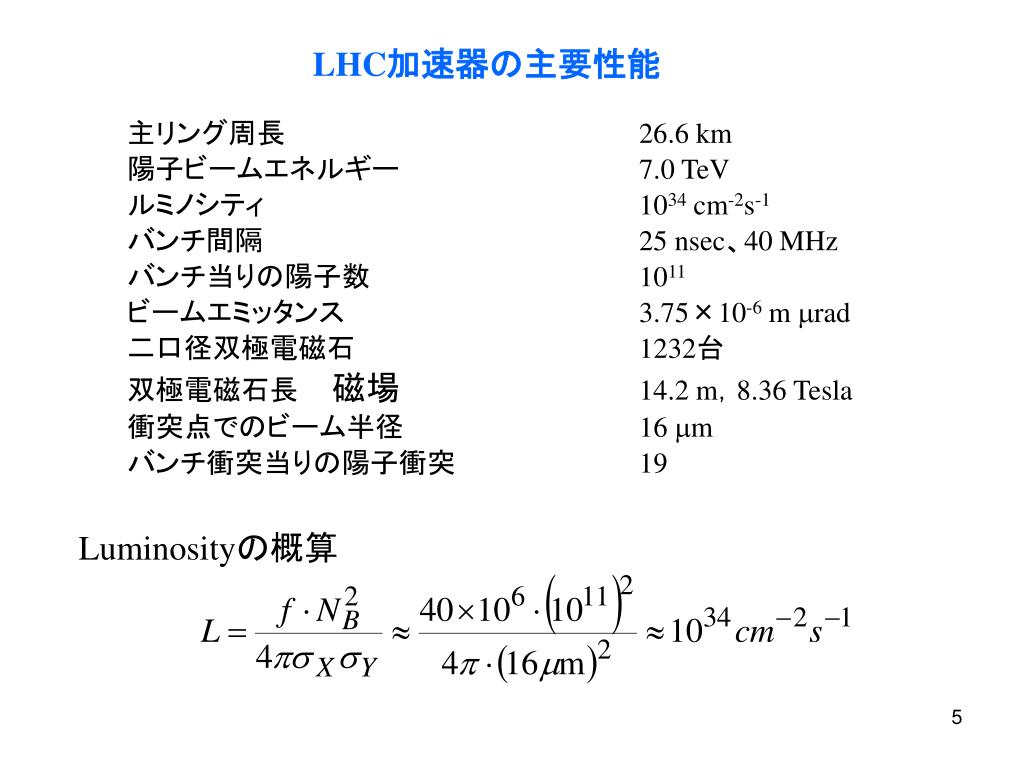

LHC加速器の主要性能

主リング周長 26.6 km

陽子ビームエネルギー 7.0 TeV

ルミノシティ 1034 cm-2s-1

バンチ間隔 25 nsec、40 MHz

バンチ当りの陽子数 1011

ビームエミッタンス 3.75×10-6 m mrad

二口径双極電磁石 1232台

双極電磁石長 磁場 14.2 m,8.36 Tesla

衝突点でのビーム半径 16 mm

バンチ衝突当りの陽子衝突 19

Luminosityの概算

2004 11
加速器用超伝導ケーブルの調達状況 2004年11月加速器用超伝導ケーブルの調達状況 2004年11月

One of major

suppliers is

Furukawa

Electric Co.

cables delivered

slide7

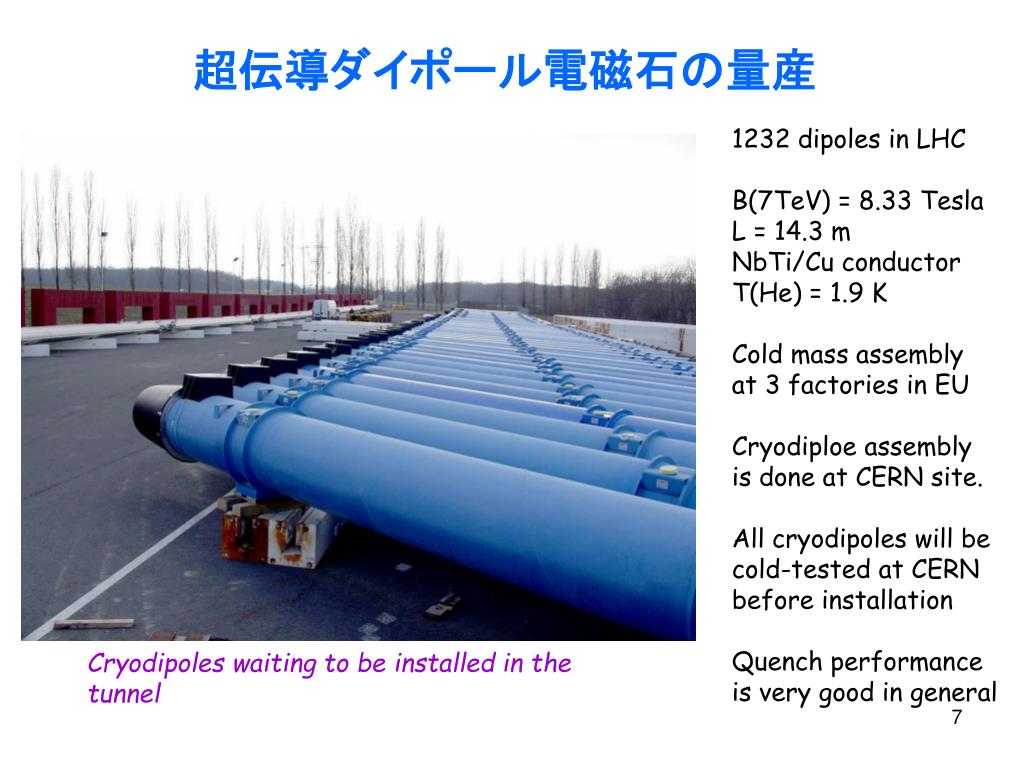

超伝導ダイポール電磁石の量産

1232 dipoles in LHC

B(7TeV) = 8.33 Tesla

L = 14.3 m

NbTi/Cu conductor

T(He) = 1.9 K

Cold mass assembly

at 3 factories in EU

Cryodiploe assembly

is done at CERN site.

All cryodipoles will be

cold-tested at CERN

before installation

Quench performance

is very good in general

Cryodipoles waiting to be installed in the tunnel

slide8
KEKによるビーム収束用超伝導マグネットの設計・量産・検査KEKによるビーム収束用超伝導マグネットの設計・量産・検査
slide9

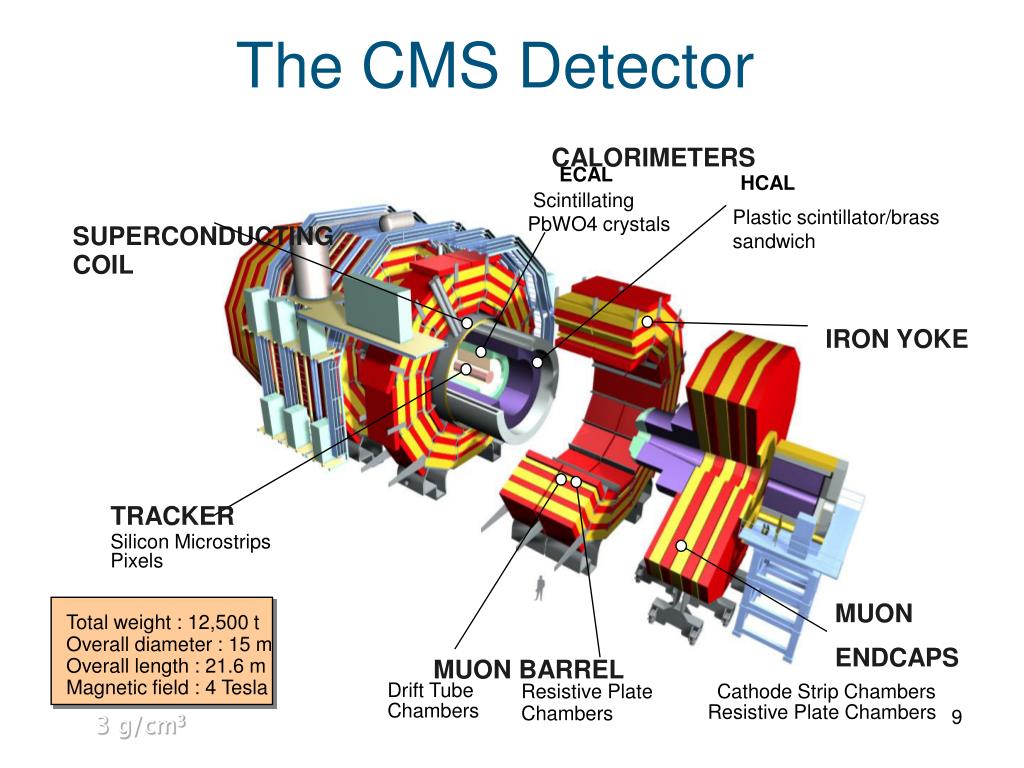

The CMS Detector

SUPERCONDUCTING

COIL

Total weight : 12,500 t

Overall diameter : 15 m

Overall length : 21.6 m

Magnetic field : 4 Tesla

Silicon Microstrips

Pixels

CALORIMETERS

ECAL

HCAL

Scintillating

PbWO4 crystals

Plastic scintillator/brass

sandwich

IRON YOKE

TRACKER

MUON

ENDCAPS

MUON BARREL

Drift Tube

Resistive Plate

Cathode Strip Chambers

Chambers

Resistive Plate Chambers

Chambers

3 g/cm3

slide10

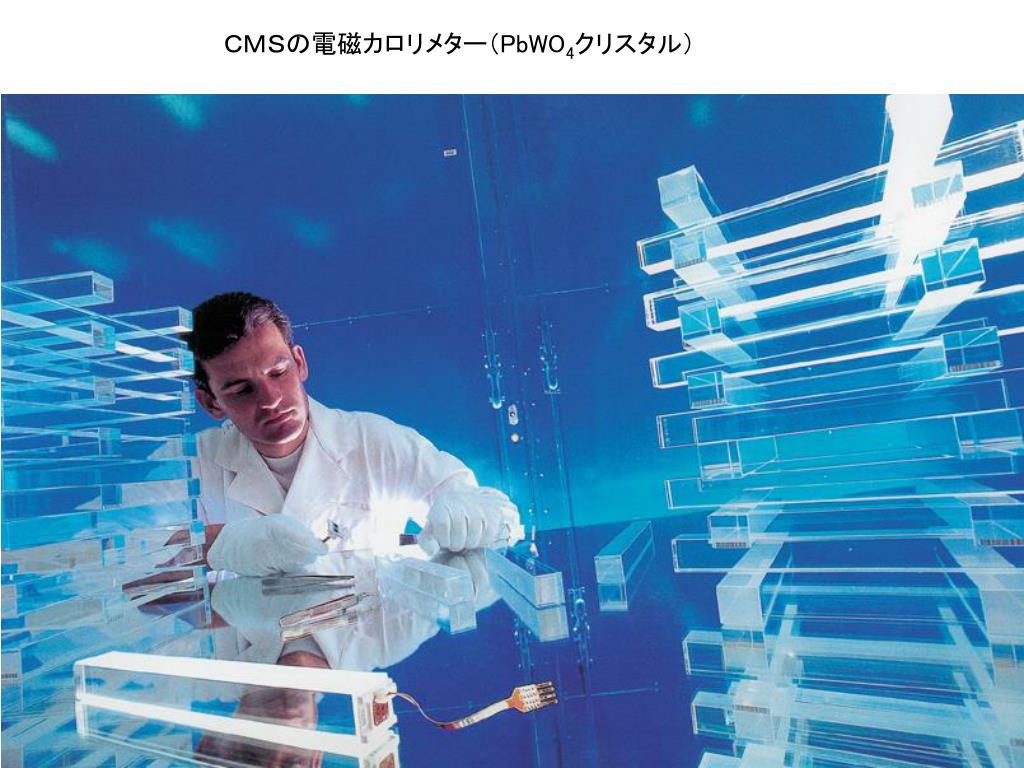

CMSの電磁カロリメター(PbWO4クリスタル)CMSの電磁カロリメター(PbWO4クリスタル)

atlas detector
ATLAS Detector

ATLAS superimposed to

the 5 floors of building 40

Diameter 25 m

Barrel toroid length 26 m

End-cap end-wall chamber span 46 m

Overall weight 7000 Tons

slide12

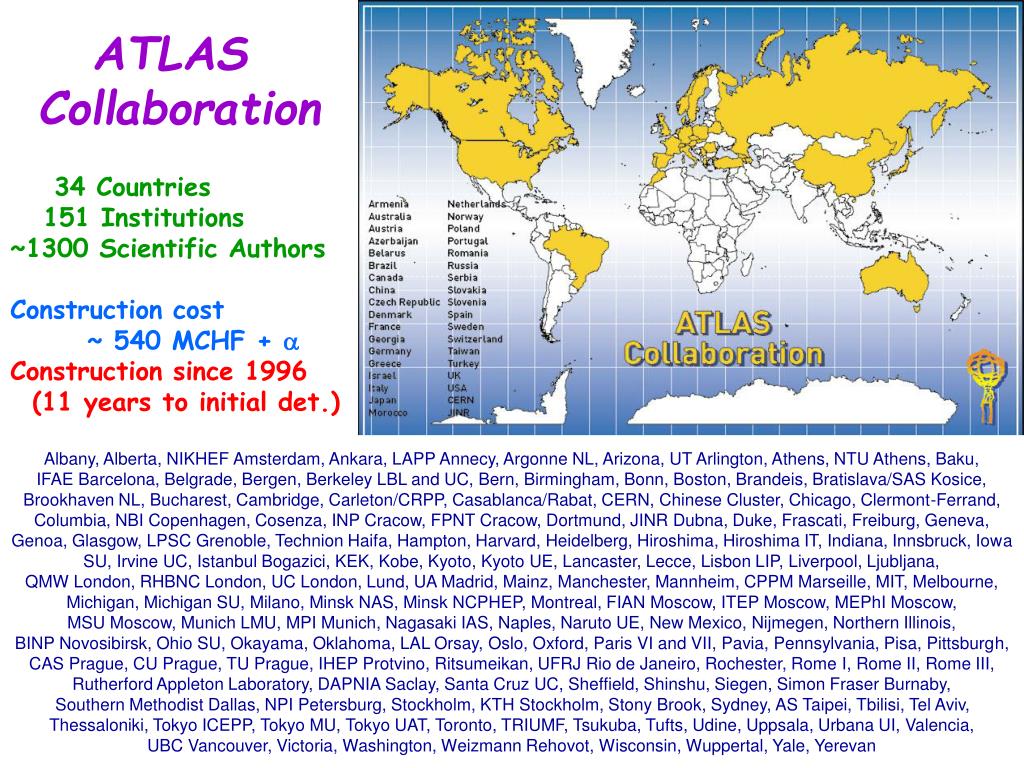

ATLAS

Collaboration

34 Countries

151 Institutions

~1300 Scientific Authors

Construction cost

~ 540 MCHF + a

Construction since 1996

(11 years to initial det.)

Albany, Alberta, NIKHEF Amsterdam, Ankara, LAPP Annecy, Argonne NL, Arizona, UT Arlington, Athens, NTU Athens, Baku, IFAE Barcelona, Belgrade, Bergen, Berkeley LBL and UC, Bern, Birmingham, Bonn, Boston, Brandeis, Bratislava/SAS Kosice, Brookhaven NL, Bucharest, Cambridge, Carleton/CRPP, Casablanca/Rabat, CERN, Chinese Cluster, Chicago, Clermont-Ferrand, Columbia, NBI Copenhagen, Cosenza, INP Cracow, FPNT Cracow, Dortmund, JINR Dubna, Duke, Frascati, Freiburg, Geneva, Genoa, Glasgow, LPSC Grenoble, Technion Haifa, Hampton, Harvard, Heidelberg, Hiroshima, Hiroshima IT, Indiana, Innsbruck, Iowa SU, Irvine UC, Istanbul Bogazici, KEK, Kobe, Kyoto, Kyoto UE, Lancaster, Lecce, Lisbon LIP, Liverpool, Ljubljana, QMW London, RHBNC London, UC London, Lund, UA Madrid, Mainz, Manchester, Mannheim, CPPM Marseille, MIT, Melbourne, Michigan, Michigan SU, Milano, Minsk NAS, Minsk NCPHEP, Montreal, FIAN Moscow, ITEP Moscow, MEPhI Moscow, MSU Moscow, Munich LMU, MPI Munich, Nagasaki IAS, Naples, Naruto UE, New Mexico, Nijmegen, Northern Illinois, BINP Novosibirsk, Ohio SU, Okayama, Oklahoma, LAL Orsay, Oslo, Oxford, Paris VI and VII, Pavia, Pennsylvania, Pisa, Pittsburgh, CAS Prague, CU Prague, TU Prague, IHEP Protvino, Ritsumeikan, UFRJ Rio de Janeiro, Rochester, Rome I, Rome II, Rome III, Rutherford Appleton Laboratory, DAPNIA Saclay, Santa Cruz UC, Sheffield, Shinshu, Siegen, Simon Fraser Burnaby, Southern Methodist Dallas, NPI Petersburg, Stockholm, KTH Stockholm, Stony Brook, Sydney, AS Taipei, Tbilisi, Tel Aviv, Thessaloniki, Tokyo ICEPP, Tokyo MU, Tokyo UAT, Toronto, TRIUMF, Tsukuba, Tufts, Udine, Uppsala, Urbana UI, Valencia, UBC Vancouver, Victoria, Washington, Weizmann Rehovot, Wisconsin, Wuppertal, Yale, Yerevan

slide13

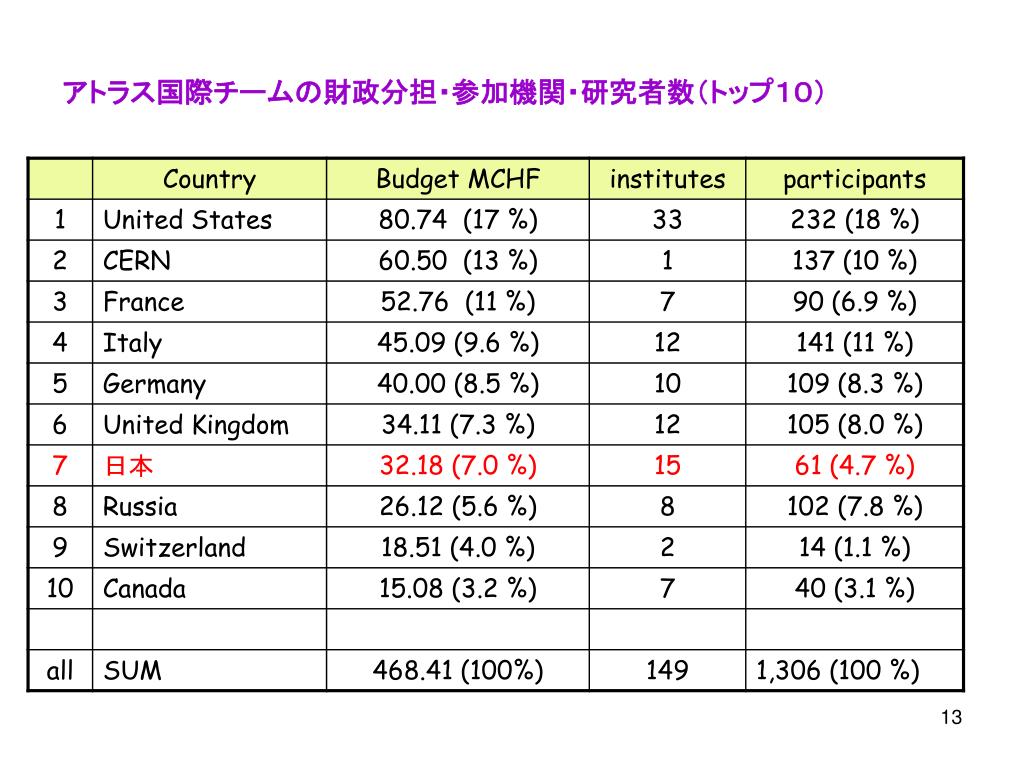

アトラス国際チームの財政分担・参加機関・研究者数(トップ10)アトラス国際チームの財政分担・参加機関・研究者数(トップ10)

atlas
ATLAS 測定器の構成(赤は日本グループが関与)
  • Magnets

-- Central Superconducting Solenoid (B=2T)

-- Barrel and Endcap Superconducting Toroids (Bdl=2~8Tm)

  • Tracking (||<2.5):

-- Silicon pixels detector

-- Silicon microstrip detector

-- Transition radiation detector

  • Calorimetry (||<5):

-- EM : Pb-LAr

-- HADRON: Fe/scintillator (central), Cu-LAr (endcap)

-- Forward : Cu-LAr(EM) + W-LAr (hadron)

  • Muon Spectrometer (||<2.7) :

-- Precision chambers : MDT, CSC(fwd)

-- Trigger system : RPC(barrel), TGC(endcap)

slide15

4-Magnet system

Barrel Toroid

~3Tm, 1.08 GJ

6Tm

End-capToroid

~ 6Tm, 2x0.25 GJ

Fe yoke (calorimeter)

Central Solenoid 2T

(KEK/Toshiba)

slide16

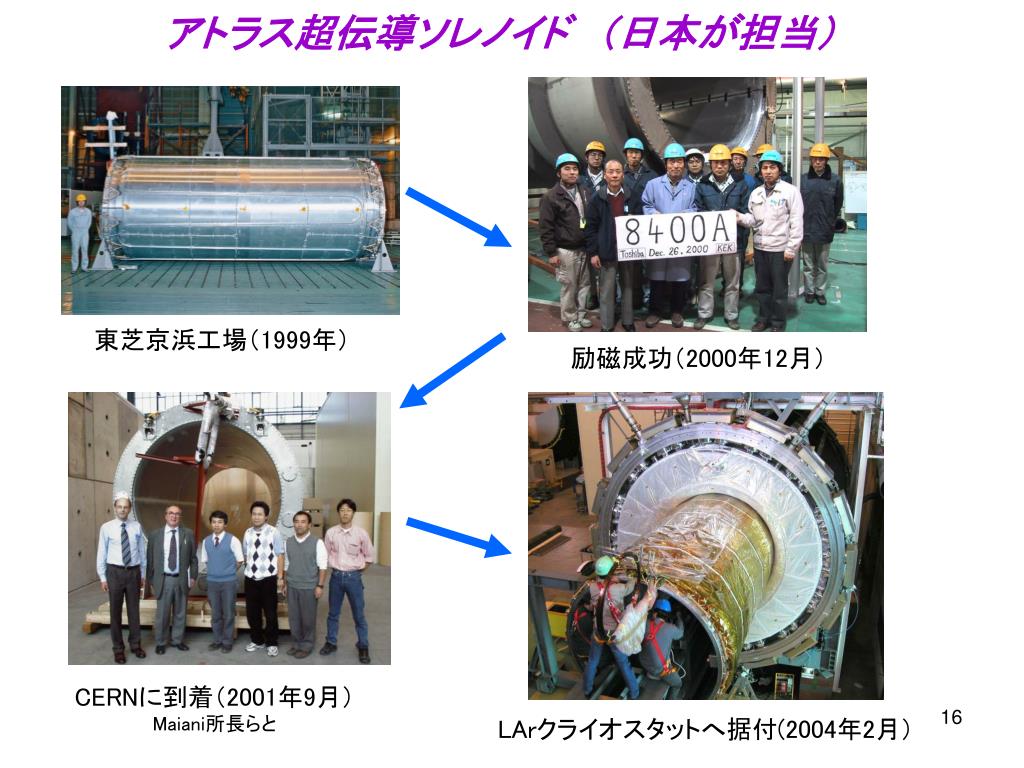

アトラス超伝導ソレノイド (日本が担当)

東芝京浜工場(1999年)

励磁成功(2000年12月)

CERNに到着(2001年9月)

Maiani所長らと

LArクライオスタットへ据付(2004年2月)

slide17

2004年10月に最初のトロイド電磁石が地下実験室に据付られた2004年10月に最初のトロイド電磁石が地下実験室に据付られた

slide18

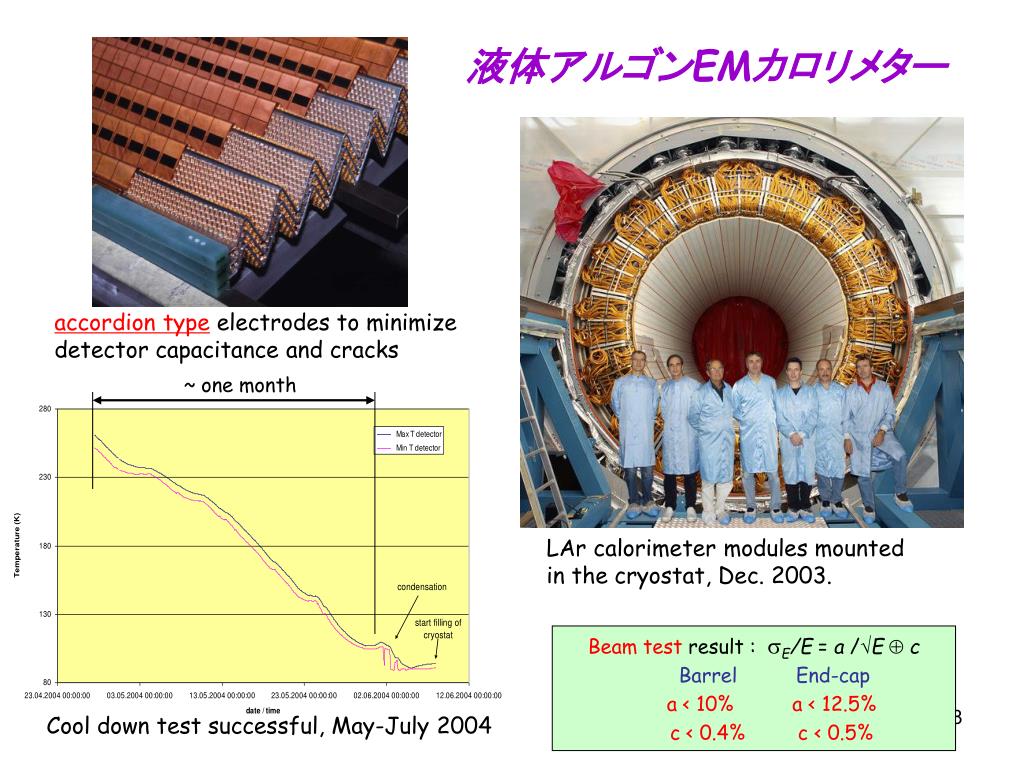

液体アルゴンEMカロリメター

accordion type electrodes to minimize detector capacitance and cracks

~ one month

LAr calorimeter modules mounted

in the cryostat, Dec. 2003.

Beam test result :sE/E = a /Ec

Barrel End-cap

a < 10%a < 12.5%

c < 0.4% c < 0.5%

Cool down test successful, May-July 2004

slide19
アトラスシリコン半導体検出器(日本も分担)アトラスシリコン半導体検出器(日本も分担)

Specifications:

Strip pitch : 80 mm

Stereo angle : 40 mr

readout channels ; 1536 ch

~ 5000 wire bondings

Assembly accuracy < 5 mm

Parts:

4 Silicon sensors (Hamamatsu)

12 ABCD chips (DMill, France)

TPG thermal conductor (US)

Flexible hybrid circuit (Japan)

Fablication:

Total: 2600 modules

980 in 日本 (best yield > 95%)

Others in UK, US and Scandinvia

slide20

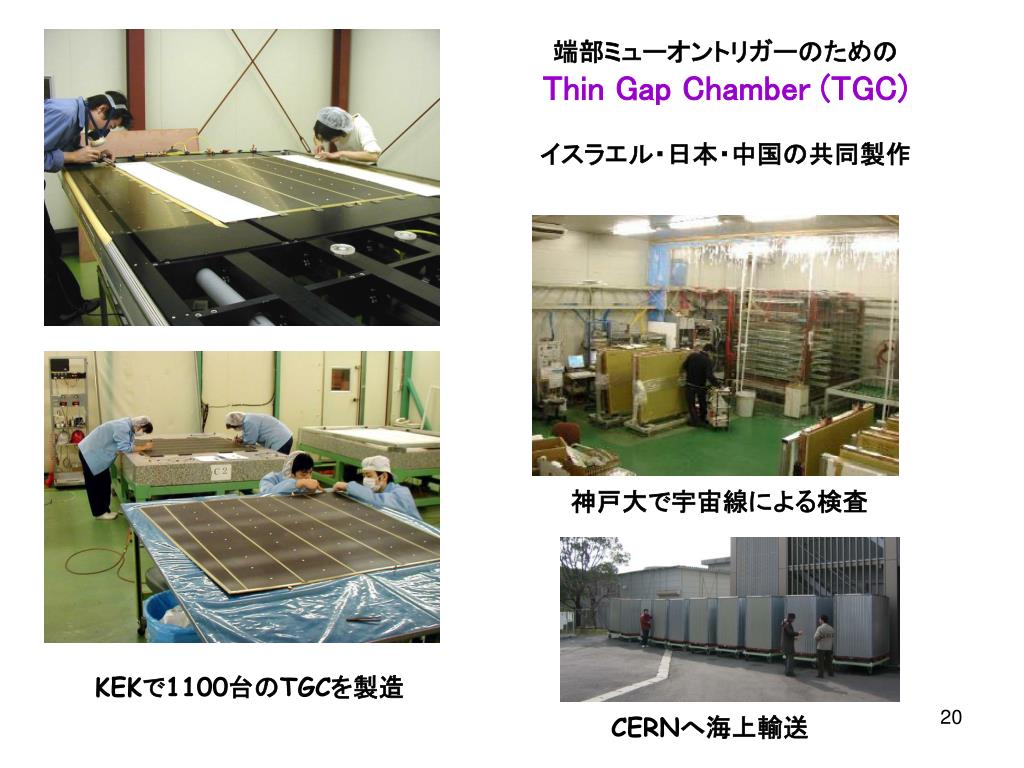

端部ミューオントリガーのための

Thin Gap Chamber (TGC)

イスラエル・日本・中国の共同製作

神戸大で宇宙線による検査

KEKで1100台のTGCを製造

CERNへ海上輸送

slide21

アトラス実験室

実験室周りの設備の

建設が進んでいる

He tanks

He refrigerator in USA15

Compressor room SUX1

slide23

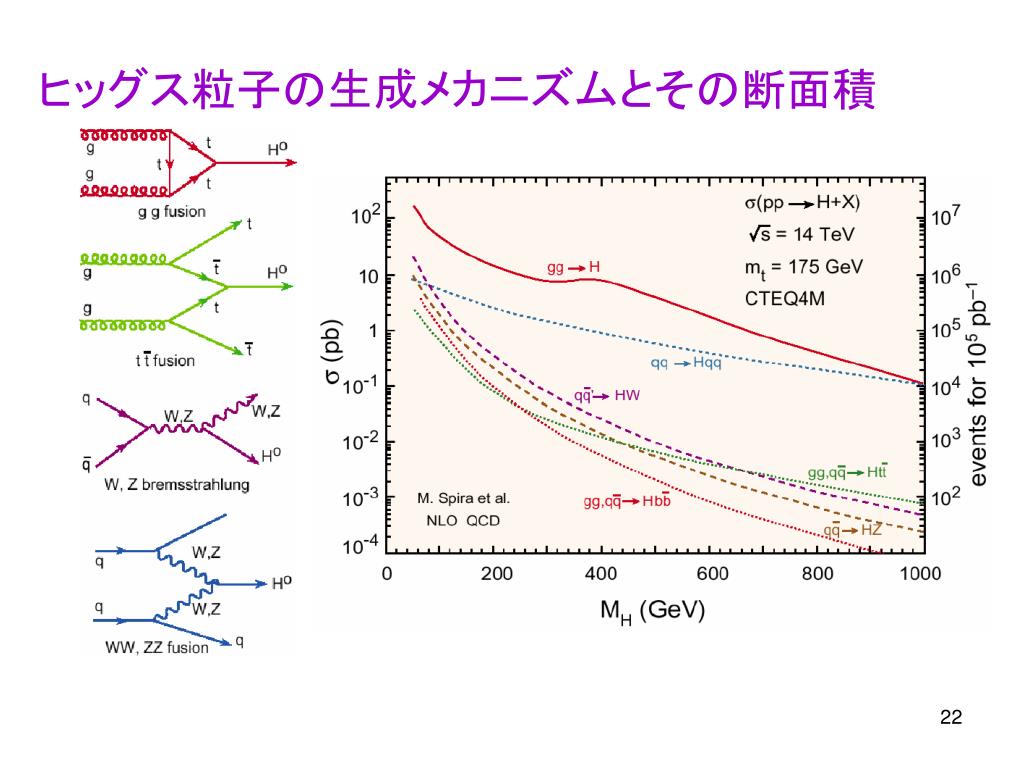

LHCではHiggs質量として可能な全ての領域をカバーでき、low Luminosity (2x1033cm-2s-1)の数ヶ月の運転で5s以上の発見が可能。

ATLAS

C M S

slide24

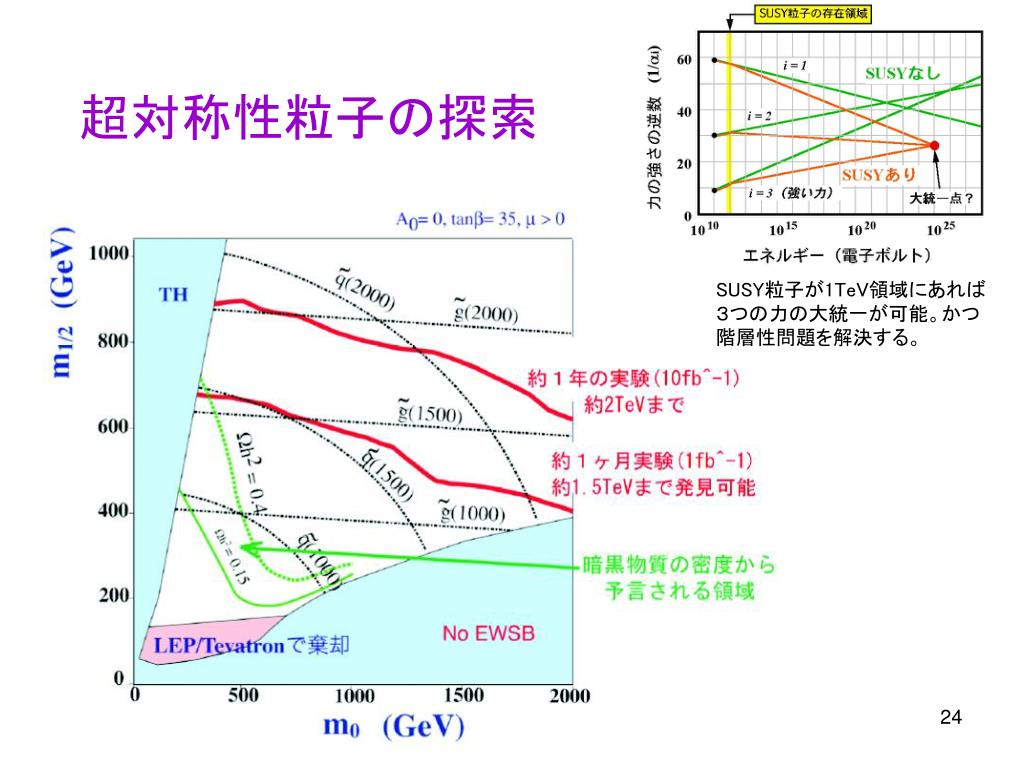

超対称性粒子の探索

SUSY粒子が1TeV領域にあれば3つの力の大統一が可能。かつ階層性問題を解決する。

slide25

まとめ

・LHC 加速器の建設は国際的な協力を得てCERNで順調に進んでおり2007年に最初の陽子・陽子衝突が実現する。

・4実験装置が建設中:アトラス・CMS・LHCb・ALICE

・日本はアトラス実験に参加し、ソレノイド・ミューオントリガー・シリコン飛跡検出器の建設を担当している。

・ヒッグス粒子の可能な質量領域にわたって発見が数ヶ月のLHC運転で可能である。

・超対称性粒子は、LHC運転1ヶ月で質量1.5TeVまで、1年で2TeVまでの領域で発見が可能である。
