  1. Архитектура и аппаратное обеспечение ЭВМ Янош Лайош Нейман

  2. Архитектура вычислительной машины  — структура и принципы работы ЭВМ • От первых PC • до современных

  3. Заказ АНБ Принстонскому и Гарвардскому Университетам: наилучшая архитектура ЭВМ. • «Истина» «Под Божьей властью процветает»

  4. ENIAC & UNIVAC_

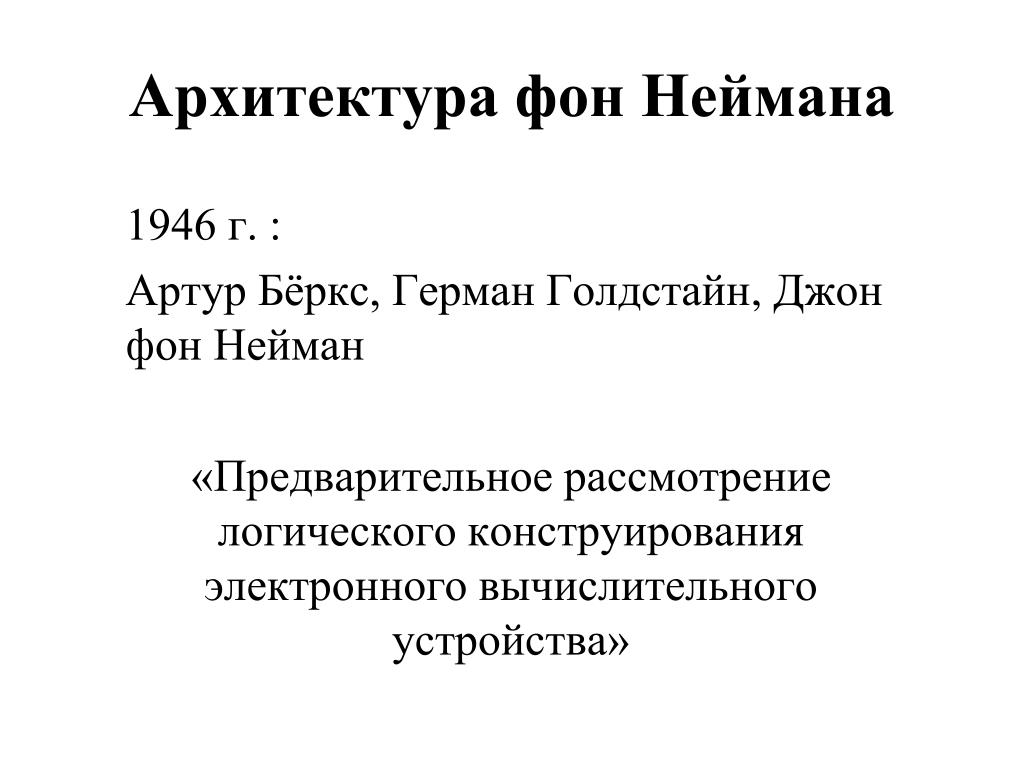

  5. Архитектура фон Неймана 1946 г. : Артур Бёркс, Герман Голдстайн, Джон фон Нейман «Предварительное рассмотрение логического конструирования электронного вычислительного устройства»

  6. Джон фон Нейман (1903 — 1957) — венгро-американский математик • Артур Бёркс (1915 – 2008) - американский математик • Герман Голдстайн (1913 – 2004) математик, computer scientist (информатик) и научный администратор

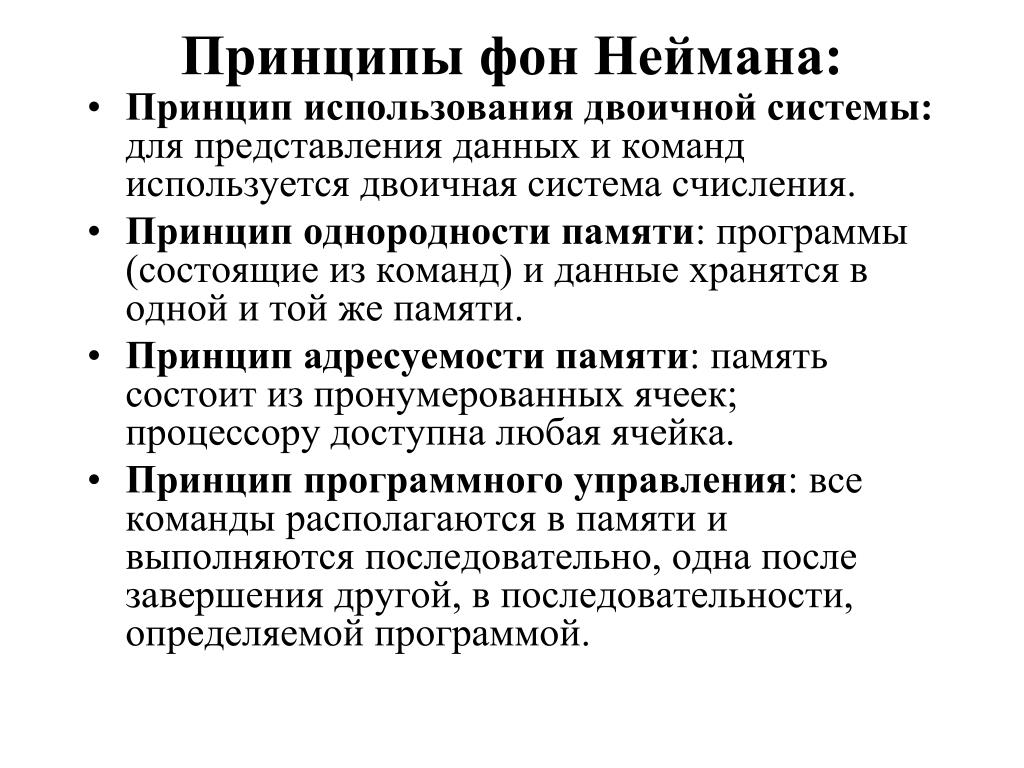

  7. Принципыфон Неймана: • Принцип использования двоичной системы: для представления данных и команд используется двоичная система счисления. • Принцип однородности памяти: программы (состоящие из команд) и данные хранятся в одной и той же памяти. • Принцип адресуемости памяти: память состоит из пронумерованных ячеек; процессору доступна любая ячейка. • Принцип программного управления: все команды располагаются в памяти и выполняются последовательно, одна после завершения другой, в последовательности, определяемой программой.

  8. Архитектура ЭВМ (по фон Нейману) процессор АЛУ УУ АЛУ – арифметико-логическое устройство (выполнение команд и вычисления) УУ – устройство управления устройства ввода память устройства вывода потоки информации управляющие сигналы

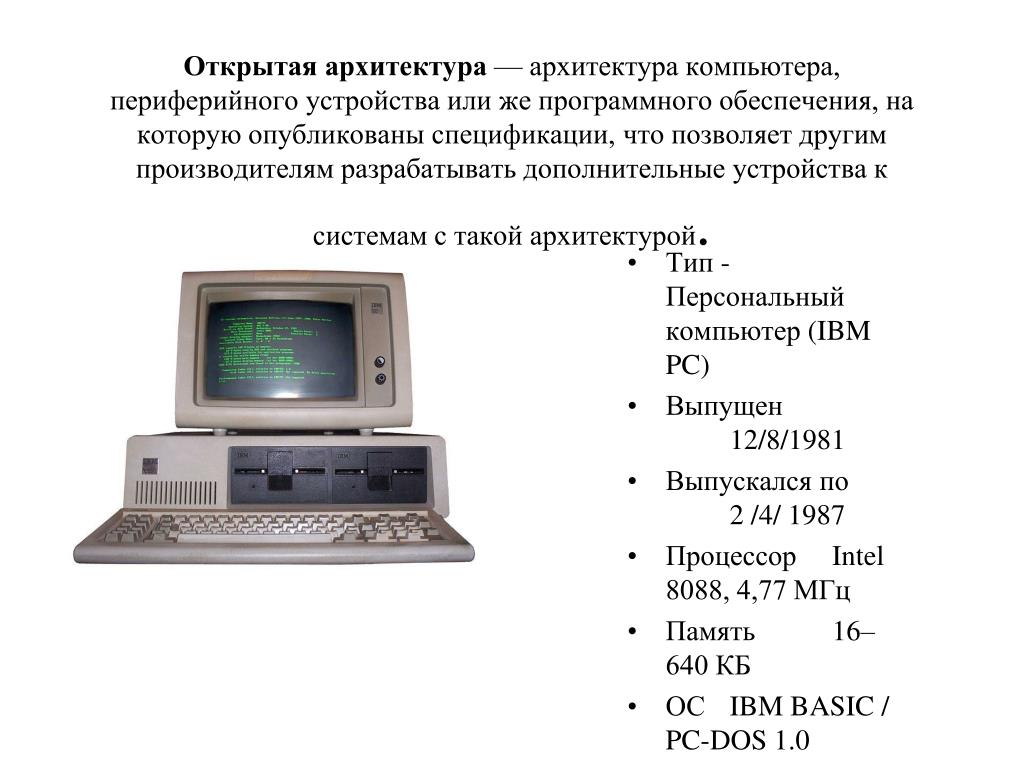

  9. Открытая архитектура — архитектура компьютера, периферийного устройства или же программного обеспечения, на которую опубликованы спецификации, что позволяет другим производителям разрабатывать дополнительные устройства к системам с такой архитектурой. • Тип -Персональный компьютер (IBM PC) • Выпущен 12/8/1981 • Выпускался по 2 /4/ 1987 • Процессор Intel 8088, 4,77 МГц • Память 16–640 КБ • ОС IBM BASIC / PC-DOS 1.0

  10. Аппаратное обеспечение (hardware) включает в себя все физические части (все «железо») компьютера.

  11. Устройство персонального компьютера. Базовая конфигурация • системный блок; • монитор; • клавиатура; • мышь.

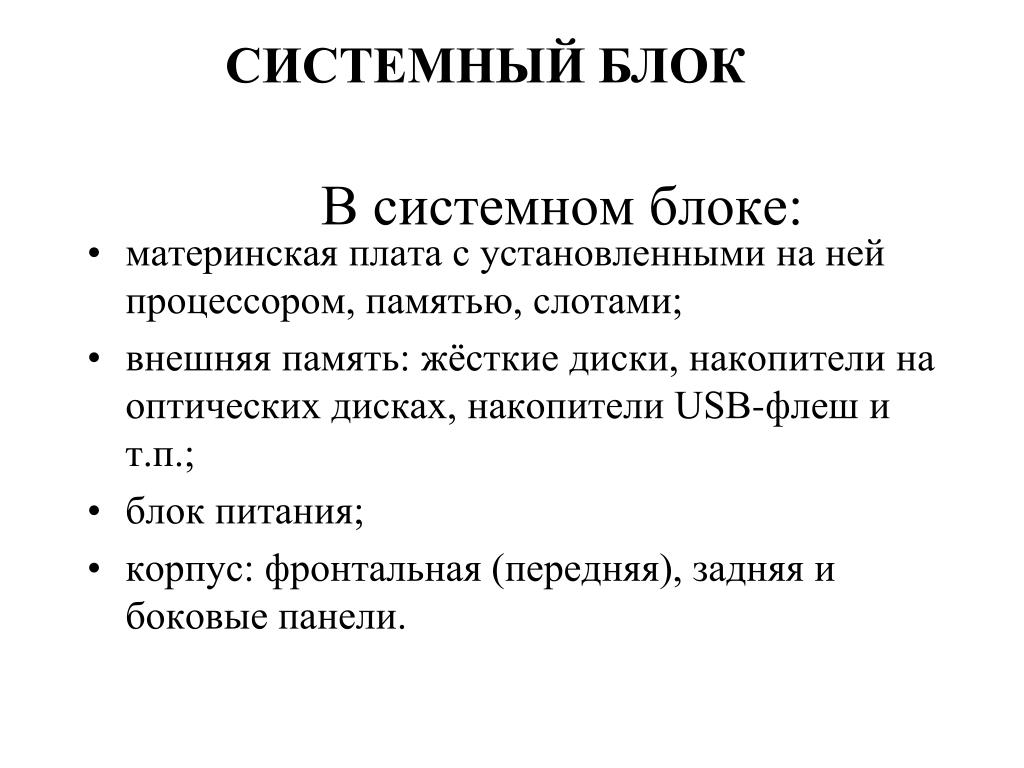

  12. СИСТЕМНЫЙ БЛОК В системном блоке: • материнская плата с установленными на ней процессором, памятью, слотами; • внешняя память: жёсткие диски, накопители на оптических дисках,накопители USB-флеш и т.п.; • блок питания; • корпус: фронтальная (передняя), задняя и боковые панели.

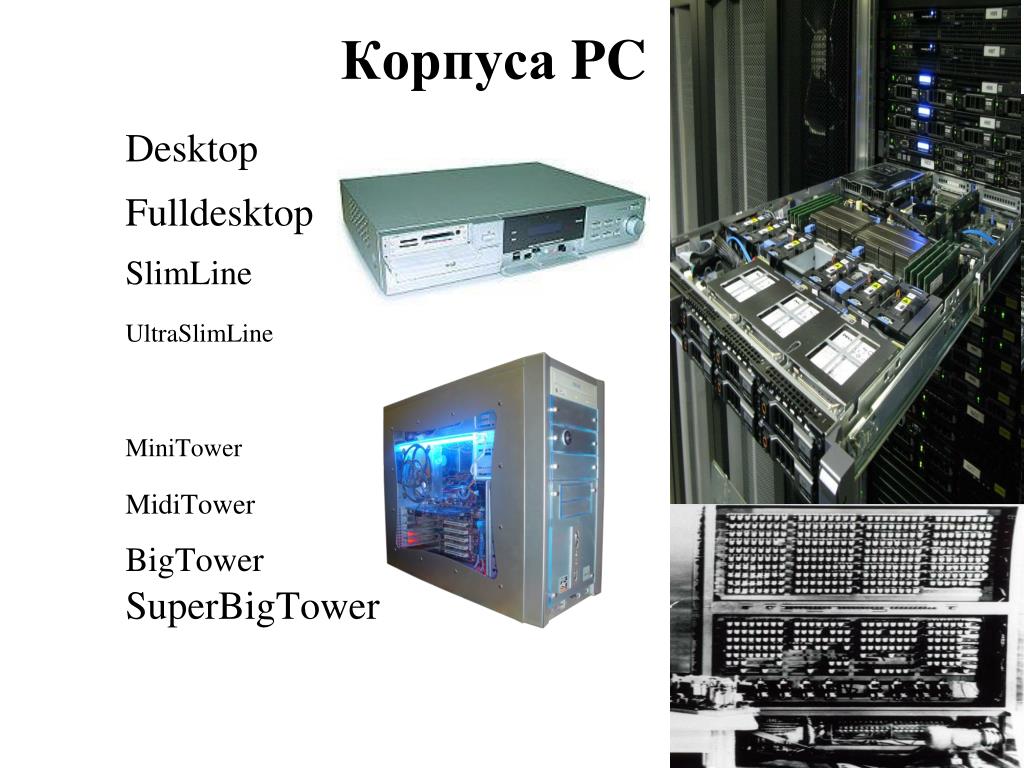

  13. Корпуса PC Desktop Fulldesktop SlimLine UltraSlimLine MiniTower MidiTower BigTower SuperBigTower

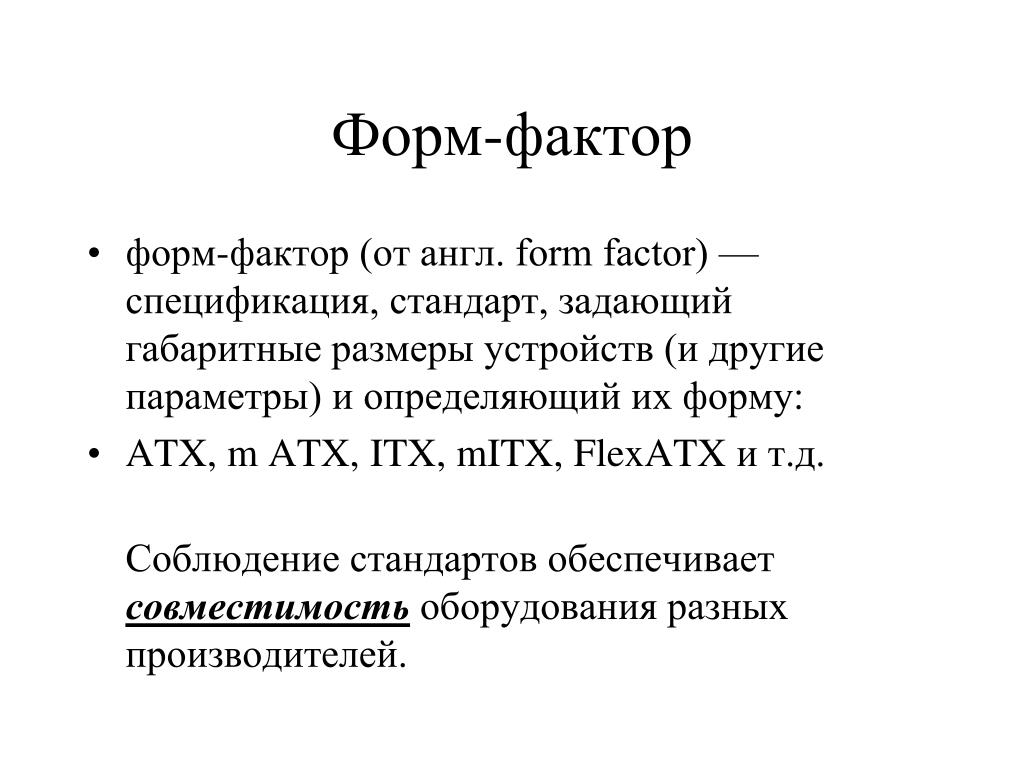

  14. Форм-фактор • форм-фактор (от англ. form factor) — спецификация, стандарт, задающий габаритные размеры устройств (и другие параметры) и определяющий их форму: • ATX, mATX, ITX, mITX, FlexATX и т.д. Соблюдение стандартов обеспечивает совместимость оборудования разных производителей.

  15. Моддинговые корпуса

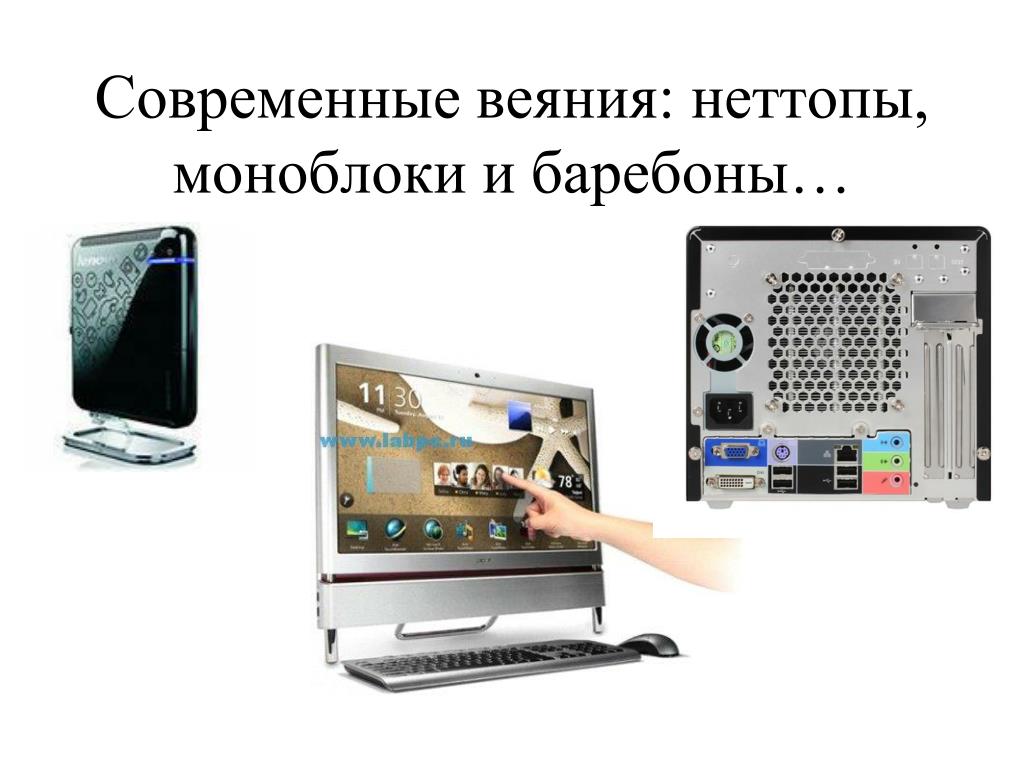

  16. Современные веяния: неттопы, моноблоки и баребоны…

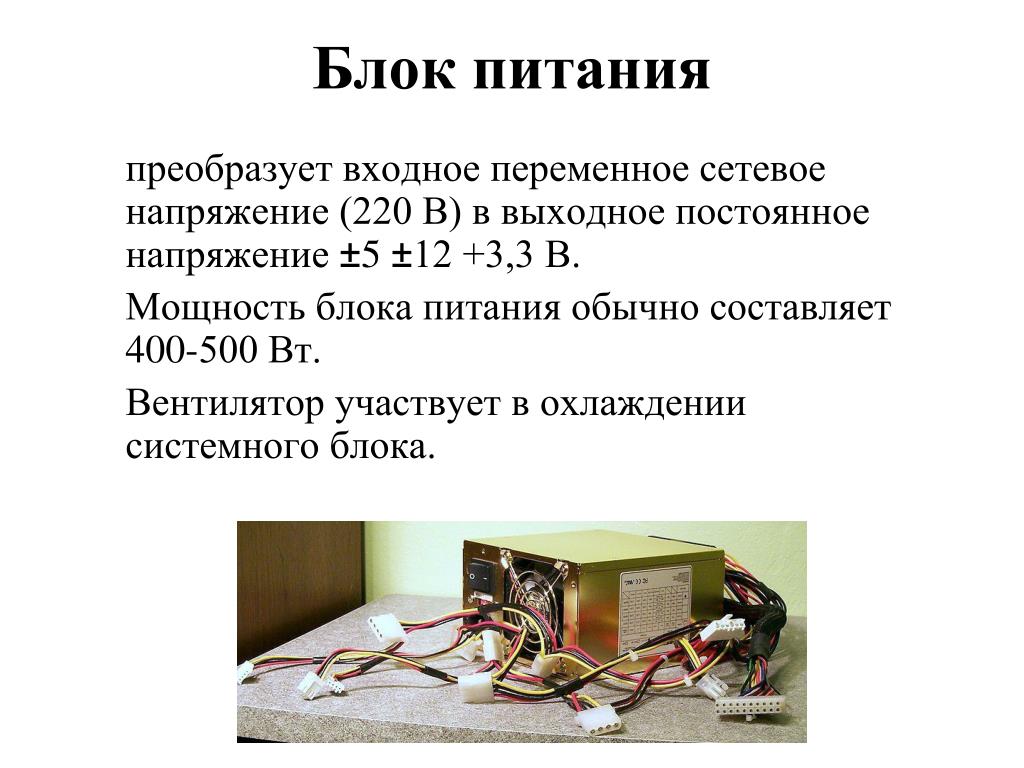

  17. Блок питания преобразует входное переменное сетевое напряжение (220 В) в выходное постоянное напряжение ±5 ±12 +3,3 В. Мощность блока питания обычно составляет 400-500 Вт. Вентилятор участвует в охлаждении системного блока.

  18. PowerMan Блок питания с пониженным уровнем шума совместим с Intel, AMD. Мощность блока: 450 Вт. Стандарт: ATX. Система охлаждения: Fan 80 мм. Габариты: 140х150х86 мм. Вес брутто: 1,5 кг.

  19. CORSAIR AX1200i • Блок питания с пониженным уровнем шума совместим с Intel, AMD. Мощность блока:1200 Вт. Стандарт: ATX Габариты: 86х150х200 мм. Вес брутто: 2,3г.

  20. Кулеры

  21. Корпус системного блока. Передняя и боковая панели • отверстие для притока воздуха на вентилятор (кулер); • отверстие для притока воздуха; • для оптических приводов; • USB разъёмы; • микрофон (розовый); • цифровая видеокамера (IEE1394); • наушники (зелёный); • индикаторы жёсткого диска и питания; • включение – выключение; • кнопка сброса RESET

  22. Задняя панель системного блока • дополнительный вентилятор; • отверстие для разъёмов материнской платы; • вентилятор блока питания; • вентилятор притока воздуха в системный блок; • отсек для крепления плат расширения (видеокарта, звуковая карта, сетевая карта и т.д.).

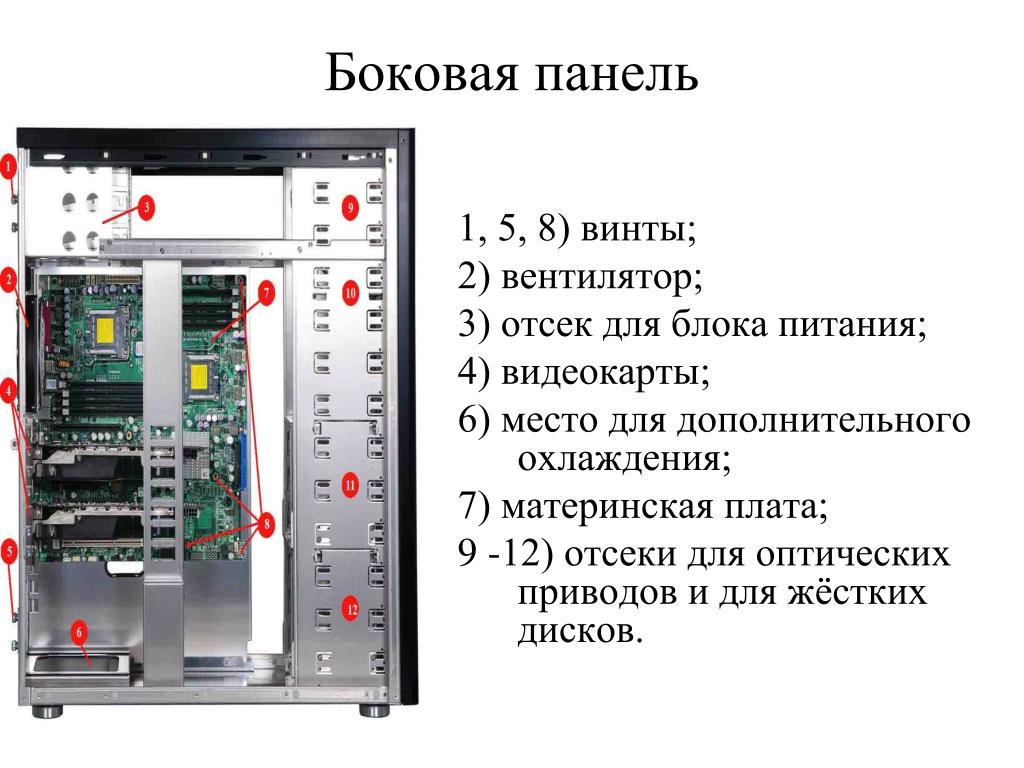

  23. Боковая панель 1, 5, 8) винты; 2) вентилятор; 3) отсек для блока питания; 4) видеокарты; 6) место для дополнительного охлаждения; 7) материнская плата; 9 -12) отсеки для оптических приводов и для жёстких дисков.

  24. Материнская плата – печатная плата, на которой устанавливаются основные компоненты персонального компьютера • Форм-факторы: • ATX, microATX, • Flex-ATX. • Наиболее известные производители: • Asus, Gigabyte, MSI

  25. На материнской плате: • Центральный процессор (ЦПУ). • Chipset — набор микросхем. • Оперативная память (ОЗУ). • Постоянное запоминающее устройство (ПЗУ). • разъёмы (слоты) для контроллеров. • шины— проводников для обмена сигналами.

  26. Chipset • Северный мост, или системный контроллер подключает ЦПУ к ОЗУ и графическому контроллеру. • Южный мост, или периферийный контроллер контролирует работу периферийных устройств (жёсткого диска, сетевых устройств, аудио и т.п.).

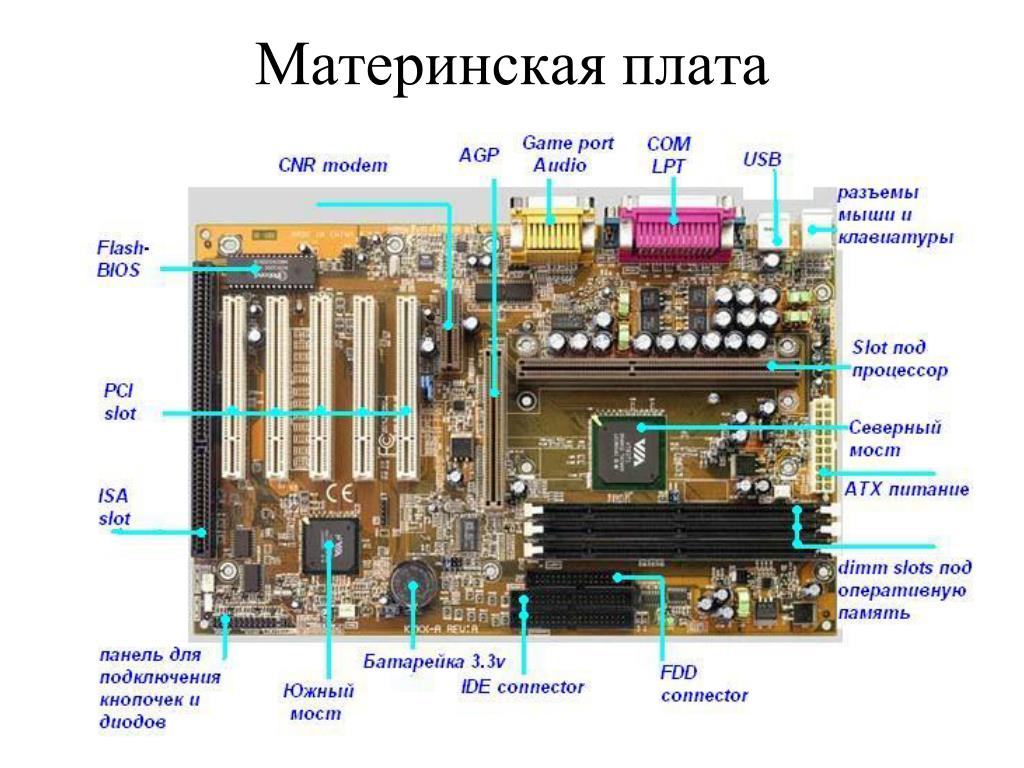

  27. Материнская плата

  28. Система охлаждения: элемент Пельтьеи жидкостное охлаждение (приёмы оверклокинга)

  29. Разъёмы (слоты) Слот —разъём (англ. slot - щель), соединённый с системной шиной. Предназначен для установки дополнительных модулей.

  30. Порты материнской платы

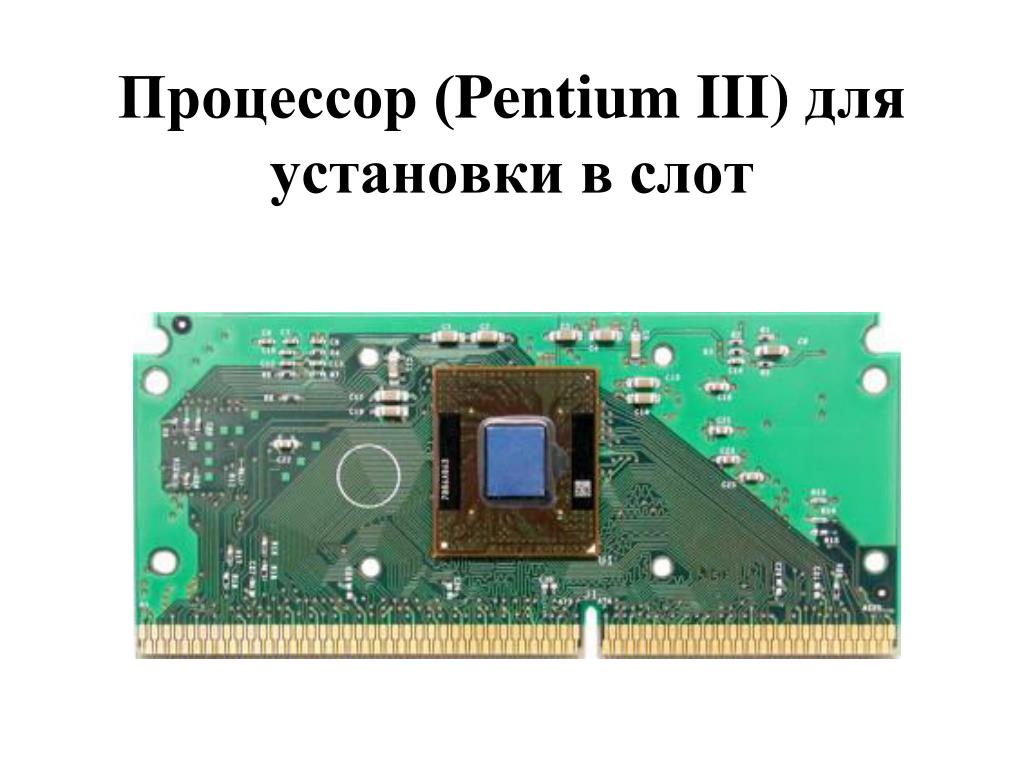

  31. Процессор (Pentium III) для установки в слот

  32. Центральный процессор (микропроцессор) • Процессор — основная микросхема компьютера, в которой производятся все вычисления. • Первый микропроцессор разработан Intel в 1971 году.

  33. Процессор содержит: • арифметико-логическое устройство (АЛУ), выполняющее математические и логические операции; • регистры общего назначения, в которых хранятся данные, команды и адреса; • устройство управления (УУ), осуществляющее обмен информации между процессором и оперативной памятью.

  34. Основные параметры процессора • Количество ядер • Рабочее напряжение (около 1 В). • Разрядность (сколько битов информации обрабатывается за один такт), современные процессоры персональных компьютеров 32-х, 64-х разрядные. • Тактовая частота. Характеризует количество элементарных операций в секунду. • Размер кэш-памяти. • Технология производства (7 нм)

  35. Конвейерная архитектура Конвейерная обработка - метод, применяемый, в случае когда этапы задачи упорядочены подобно сборочной линии. Специализированная аппаратура выполняет операции для каждого этапа, передает результаты на следующий этап и сразу же принимается за новую работу, не дожидаясь окончания всего процесса. Теоретически конвейерная обработка ускоряет процесс пропорционально числу этапов конвейера.

  36. При конвейерной обработке: когда первая операция первой команды выполнена, начинается вторая операция и первая операция второй команды; когда выполнена вторая операция первой команды начинается третья операция первой команды, вторая операция второй команды и первая операция третьей команды; и т. д.

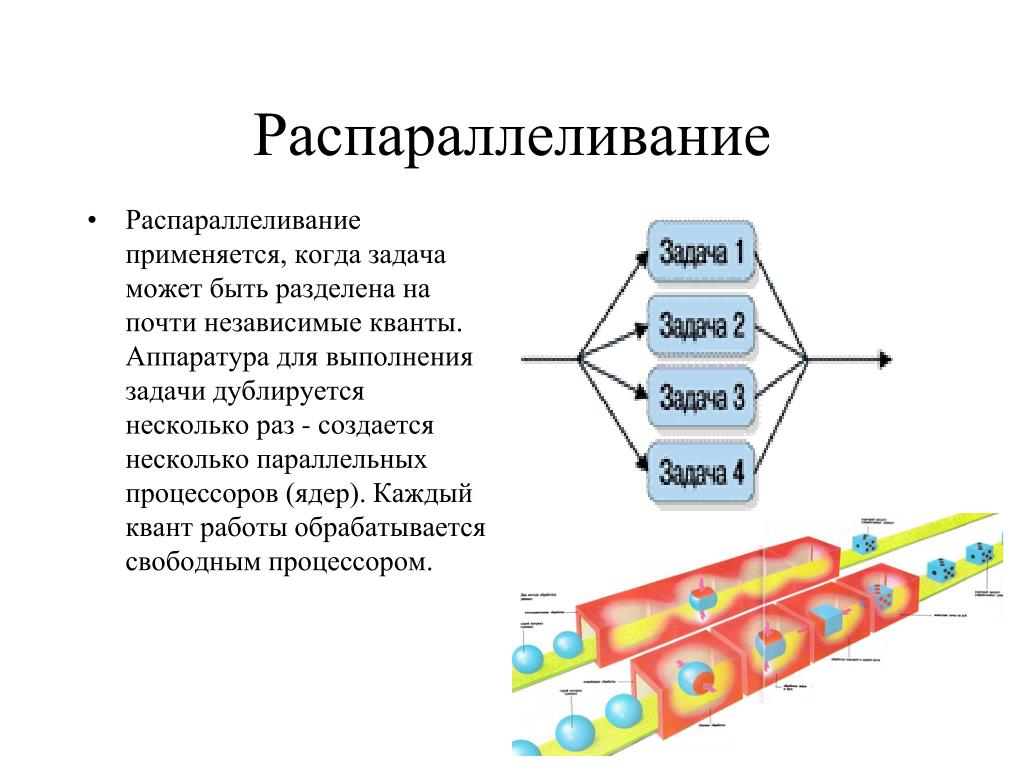

  37. Распараллеливание • Распараллеливание применяется, когда задача может быть разделена на почти независимые кванты. Аппаратура для выполнения задачи дублируется несколько раз - создается несколько параллельных процессоров (ядер). Каждый квант работы обрабатывается свободным процессором.

  38. Многоядерный процессор

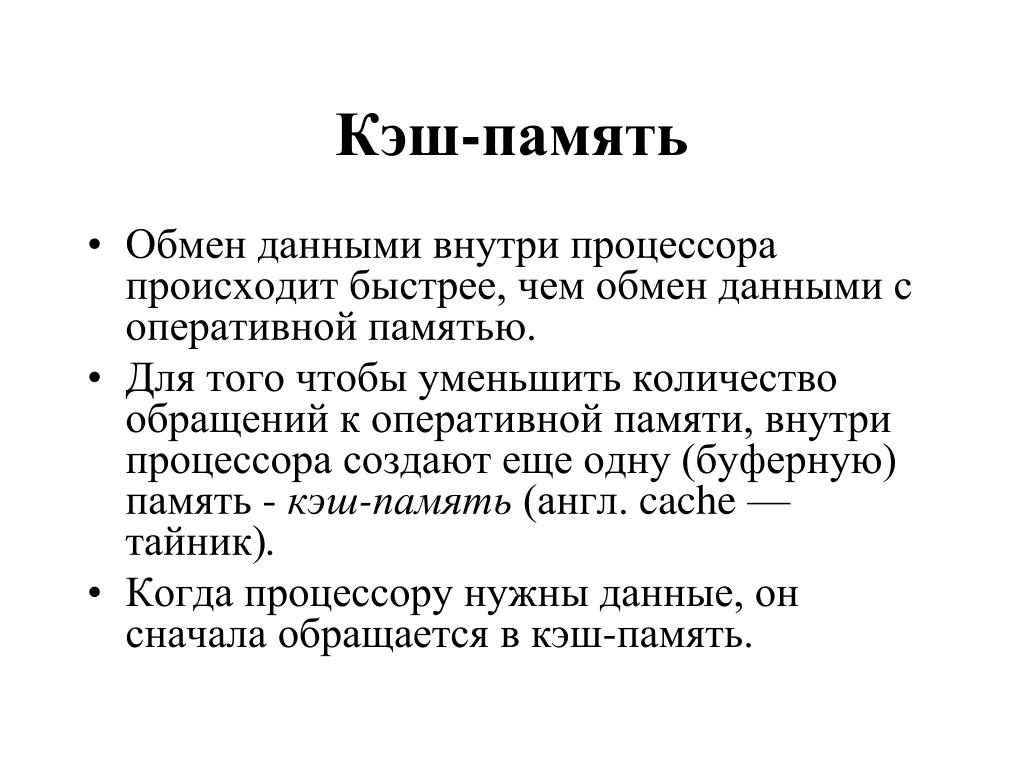

  39. Кэш-память • Обмен данными внутри процессора происходит быстрее, чем обмен данными с оперативной памятью. • Для того чтобы уменьшить количество обращений к оперативной памяти, внутри процессора создают еще одну (буферную) память - кэш-память (англ. cache — тайник). • Когда процессору нужны данные, он сначала обращается в кэш-память.

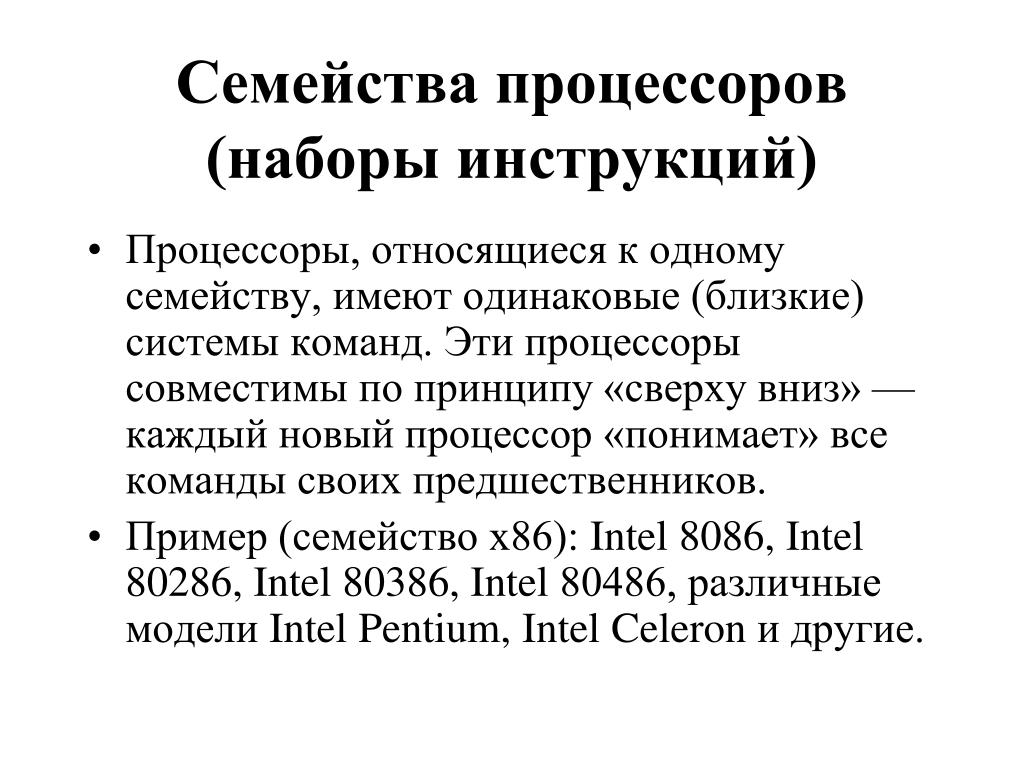

  40. Семейства процессоров(наборы инструкций) • Процессоры, относящиеся к одному семейству, имеют одинаковые (близкие) системы команд. Эти процессоры совместимы по принципу «сверху вниз» —каждый новый процессор «понимает» все команды своих предшественников. • Пример (семейство x86): Intel 8086, Intel 80286, Intel 80386, Intel 80486, различные модели IntelPentium, IntelCeleron и другие.

  41. Информация в магазине: • фирма AMD • модель Athlon II X2 220 • частота: 2800 МГц • частота шины: 4 ГГц • поддерживает 32 и 64 разряда • технология производства: 45 нм • кэш 1: 2х128 Кб, кэш 2: 2х512 Кб • напряжение питания: 0.85-1.425 В; • тепловая мощность: 65 Вт • температура (max): 740С.

  42. Процессоры: Intel с архитектурой Haswel(Intel Core i7, 4-е поколение)

  43. Закон Гордона Мура (1965г.)

  44. Процессор под микроскопом

  45. Процессоры AMD с архитектурой Richland

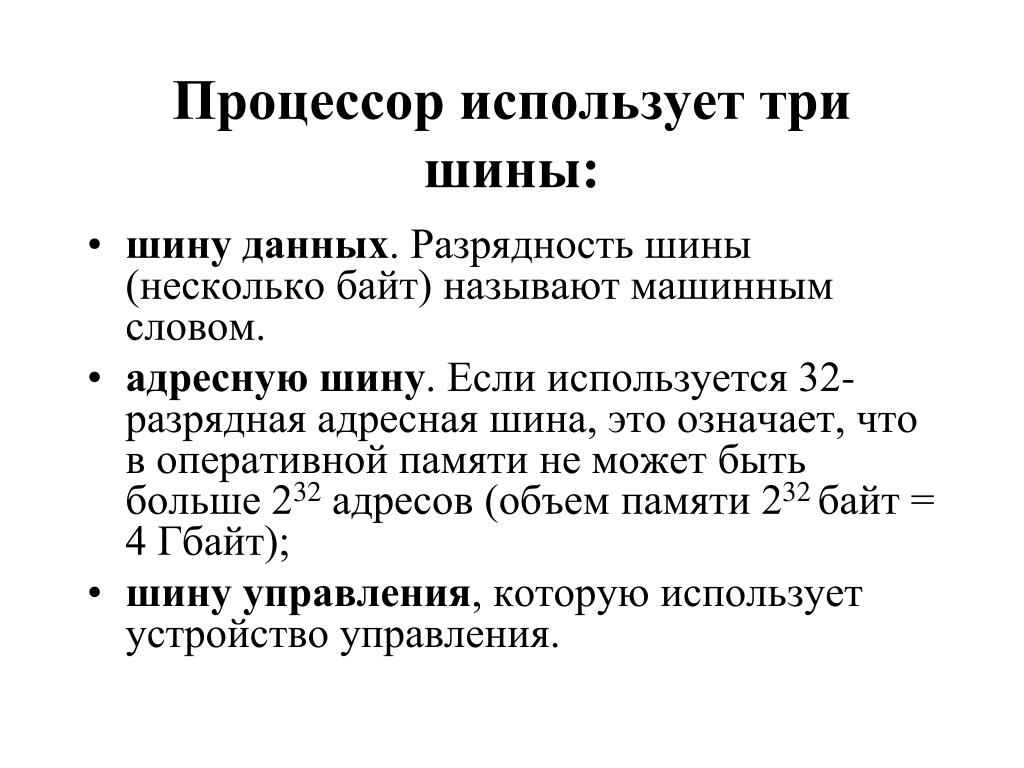

  46. Процессор использует три шины: • шину данных. Разрядность шины (несколько байт) называют машинным словом. • адресную шину. Если используется 32-разрядная адресная шина, это означает, что в оперативной памяти не может быть больше 232 адресов (объем памяти 232 байт = 4 Гбайт); • шину управления, которую использует устройство управления.

  47. Шины процессора (разрядность) 8-и разрядная шина (8 линий)

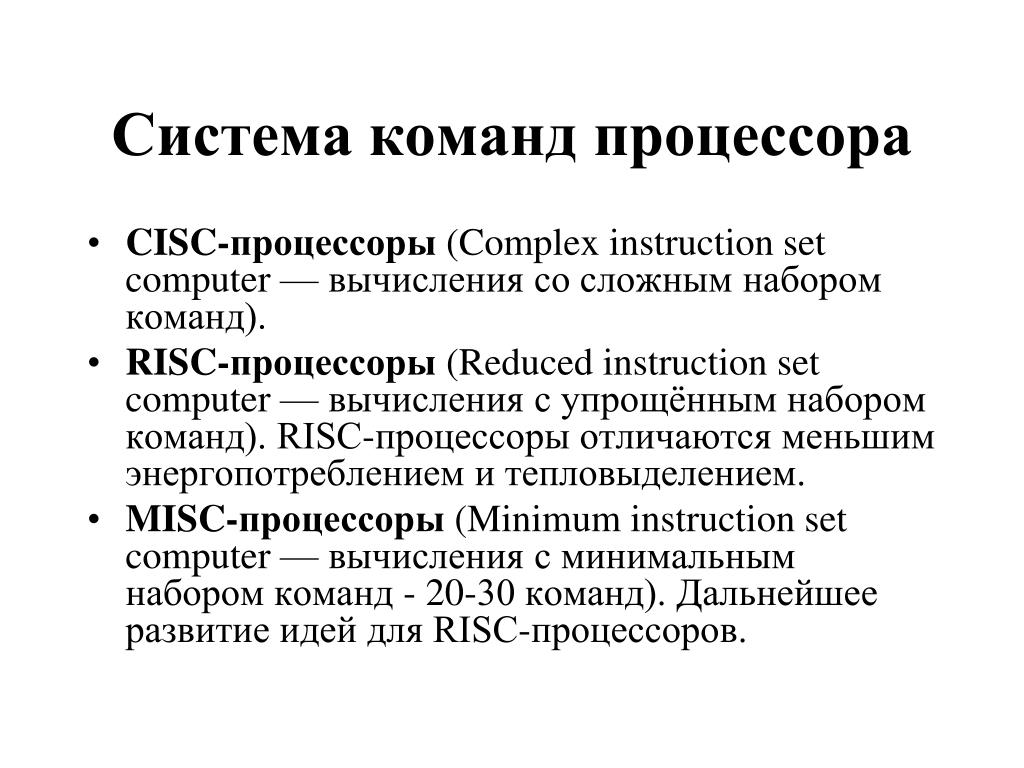

  48. Система команд процессора • CISC-процессоры (Complexinstructionsetcomputer — вычисления со сложным набором команд). • RISC-процессоры (Reducedinstructionsetcomputer — вычисления с упрощённым набором команд). RISC-процессоры отличаются меньшим энергопотреблением и тепловыделением. • MISC-процессоры (Minimuminstructionsetcomputer — вычисления с минимальным набором команд - 20-30 команд). Дальнейшее развитие идей для RISC-процессоров.

  49. Сопроцессоры • математический сопроцессор (FPU - floating point unit) • графический процессор (GPU - graphics processing unit)
