Presentation Transcript


3391238

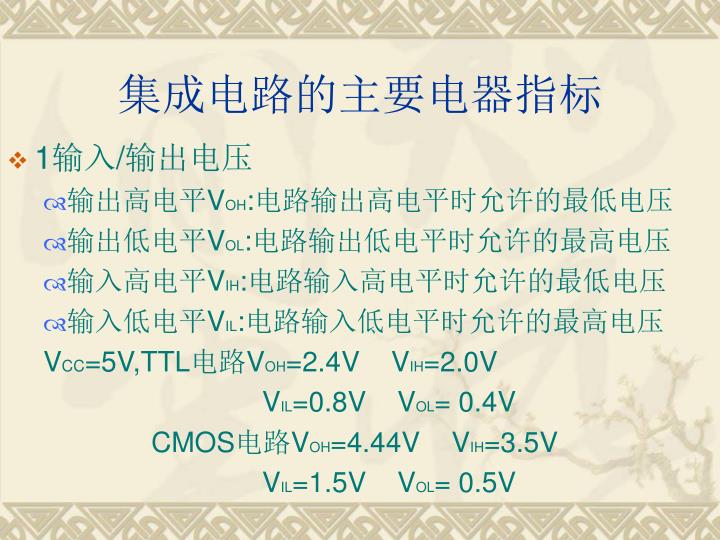

集成电路的主要电器指标

  • 1输入/输出电压

    • 输出高电平VOH:电路输出高电平时允许的最低电压

    • 输出低电平VOL:电路输出低电平时允许的最高电压

    • 输入高电平VIH:电路输入高电平时允许的最低电压

    • 输入低电平VIL:电路输入低电平时允许的最高电压

      VCC=5V,TTL电路VOH=2.4V VIH=2.0V

      VIL=0.8V VOL= 0.4V

      CMOS电路VOH=4.44V VIH=3.5V

      VIL=1.5V VOL= 0.5V


3391238

VCC=3.3V,TTL电路VOH=2.4V VIH=2.0V

VIL=0.8V VOL= 0.4V

CMOS电路VOH=2.3V VIH=1.7V

VIL=0.7V VOL= 0.2V

  • 2噪声容限

    • 电路级连时,前级电路的输出作为后级电路的输入,当电路中有外界干扰时,后级电路的输入电压等于前级电路的输出电压加上干扰电压.

    • 高电平噪声容限VNH:高电平上所允许叠加的最大负向干扰电压.VNH=VOH-VIH

    • 低电平噪声容限VNL:低电平上所允许叠加的最大正向干扰电压. VNL=VIL-VOL


3391238

  • 3输入/输出电流

    • IIH:当电路的输入端接高电平时,注入电路的电流最大值.

    • IIL:当电路的输入端接低电平时,流出电路的电流最大值.

    • IOH:当电路的输出端为高电平时, 电路输出的电流最大值.

    • IOL:当电路的输出端为低电平时, 电路吸收的电流最大值.

      此参数决定了一个门电路可以驱动的同类门电路的个数,门电路可以驱动同类门电路的最大个数称为扇出系数.

      对于一般的门电路,IOH/IIH的值和IOL/IIL的值可能不相等,扇出系数应取其中小的一个,而且,在实际应用中,为了留有余量,后级电路的个数应小于扇出系数.


3391238

  • 4平均传输延迟时间

    • 当门电路的输入断电压发生变化时.电路中某些集成元件的工作状态将发生变化,由于这些变化需要一定的时间才能完成,所以输出电压必须延迟一段时间才会发生相应的变化,这段时间用平均传输延迟时间tpd来度量.

    • 决定了输入信号的变化速率和处理速度.

  • 5功耗

    • TTL比CMOS功耗大,同一工艺不同类型的电路中,高速电路比低速电路功耗大


3391238

逻辑电路的输出结构

  • 1推拉式结构(大多数电路采用)

  • 2.开路输出结构

    • 对双极型电路而言又称为集电极开路或OC输出结构,对CMOS电路而言有称为漏极开路或OD输出结构.

  • 3.三态输出结构

    • 输出信号有高电平,低电平和高阻状态三种
