トランスポート層

  • UDP

  • TCP

  • ポート番号

2004年1月8日

情報ネットワーク論

新村太郎


Tcp ip

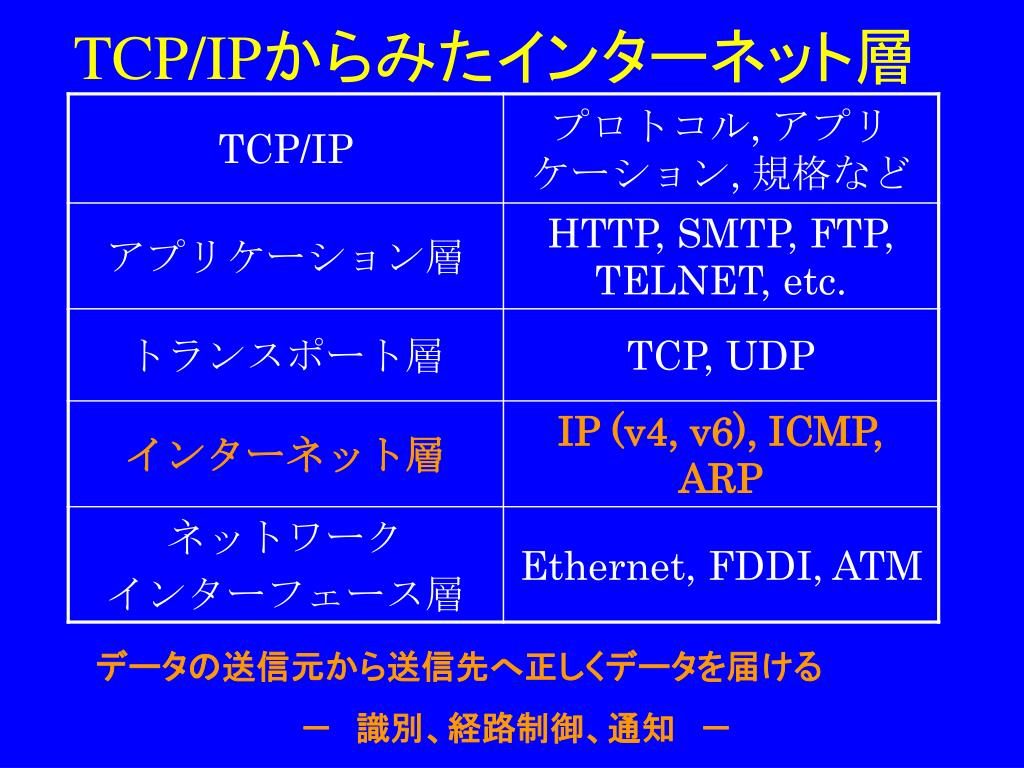

TCP/IPからみたインターネット層

データの送信元から送信先へ正しくデータを届ける

- 識別、経路制御、通知 -


Tcp ip1

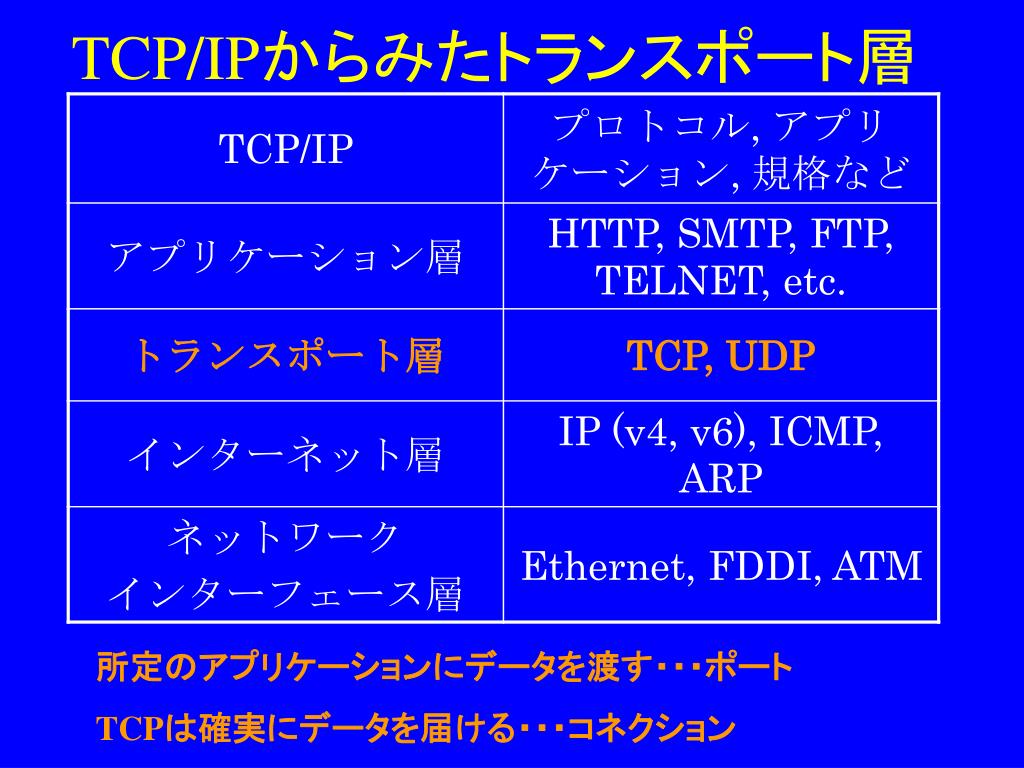

TCP/IPからみたトランスポート層

所定のアプリケーションにデータを渡す・・・ポート

TCPは確実にデータを届ける・・・コネクション


Tcp udp

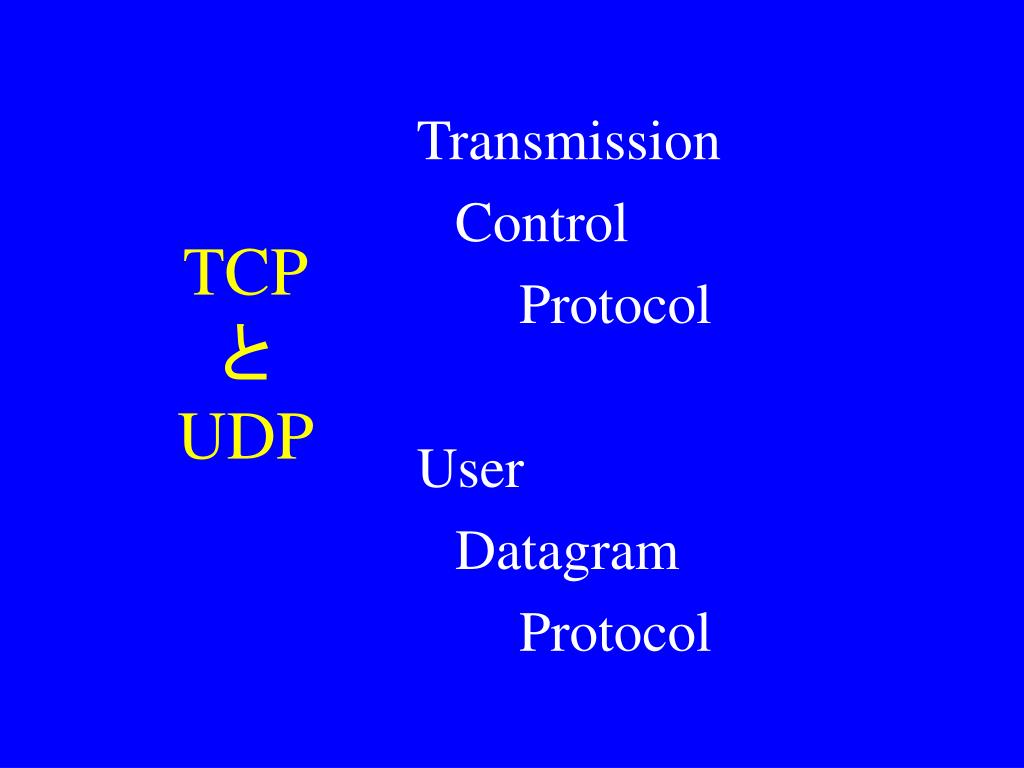

TCPと UDP

Transmission

Control

Protocol

User

Datagram

Protocol


5989532

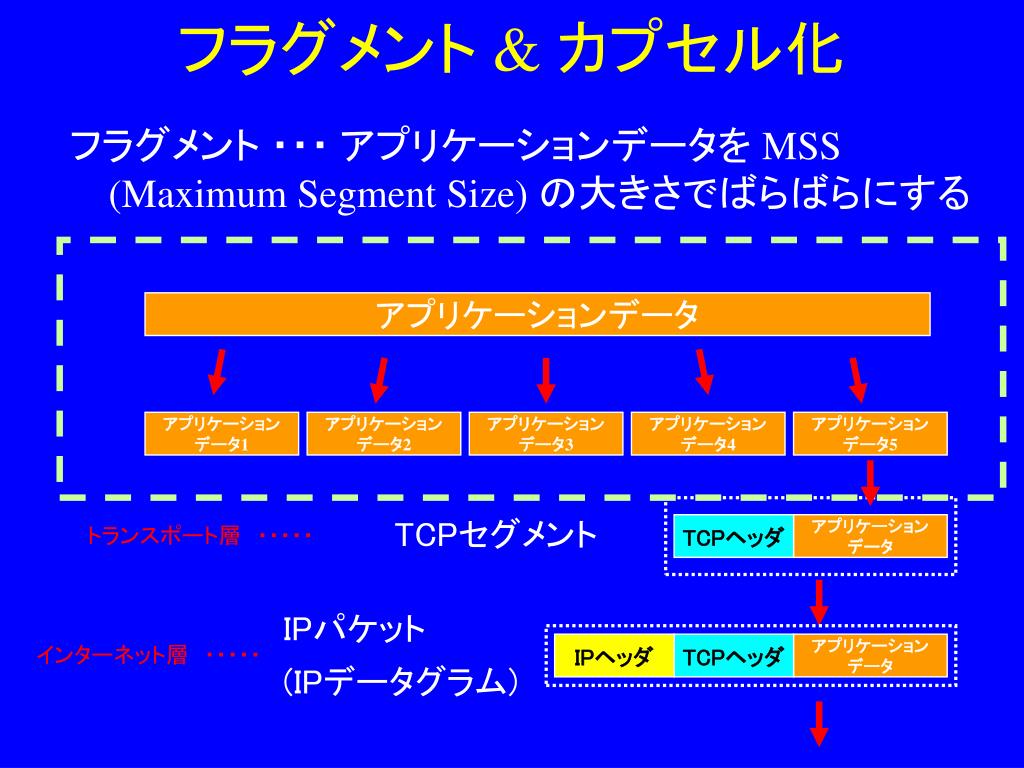

フラグメント & カプセル化

フラグメント ・・・ アプリケーションデータを MSS (Maximum Segment Size) の大きさでばらばらにする

アプリケーションデータ

アプリケーション

データ1

アプリケーション

データ2

アプリケーション

データ3

アプリケーション

データ4

アプリケーション

データ5

TCPセグメント

トランスポート層 ・・・・・

TCPヘッダ

アプリケーション

データ

IPパケット

(IPデータグラム)

インターネット層 ・・・・・

IPヘッダ

TCPヘッダ

アプリケーション

データ


5989532

フラグメント & カプセル化

カプセル化 ・・・ 上位層のデータにヘッダを付けて1つのデータにして、下位層に受け渡す

アプリケーションデータ

アプリケーション

データ1

アプリケーション

データ2

アプリケーション

データ3

アプリケーション

データ4

アプリケーション

データ5

TCPセグメント

トランスポート層 ・・・・・

TCPヘッダ

アプリケーション

データ

IPパケット

(IPデータグラム)

インターネット層 ・・・・・

IPヘッダ

TCPヘッダ

アプリケーション

データ


Tcp udp1

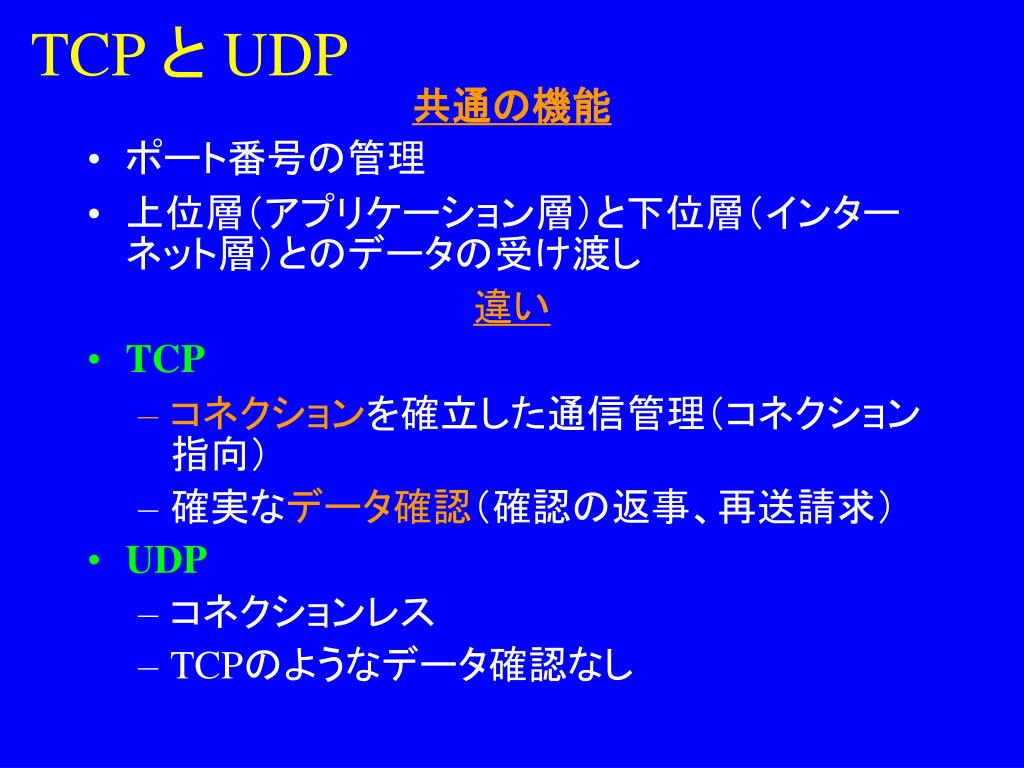

TCP と UDP

共通の機能

  • ポート番号の管理

  • 上位層(アプリケーション層)と下位層(インターネット層)とのデータの受け渡し

    違い

  • TCP

    • コネクションを確立した通信管理(コネクション指向)

    • 確実なデータ確認(確認の返事、再送請求)

  • UDP

    • コネクションレス

    • TCPのようなデータ確認なし


Tcp udp2

TCPヘッダ

アプリケーション

データ

UDP

ヘッダ

アプリケーション

データ

TCP と UDP

セグメント化されたアプリケーションデータに

TCPヘッダが付いたもの

TCPセグメント

UDPヘッダが付いたもの

UDPセグメント


5989532

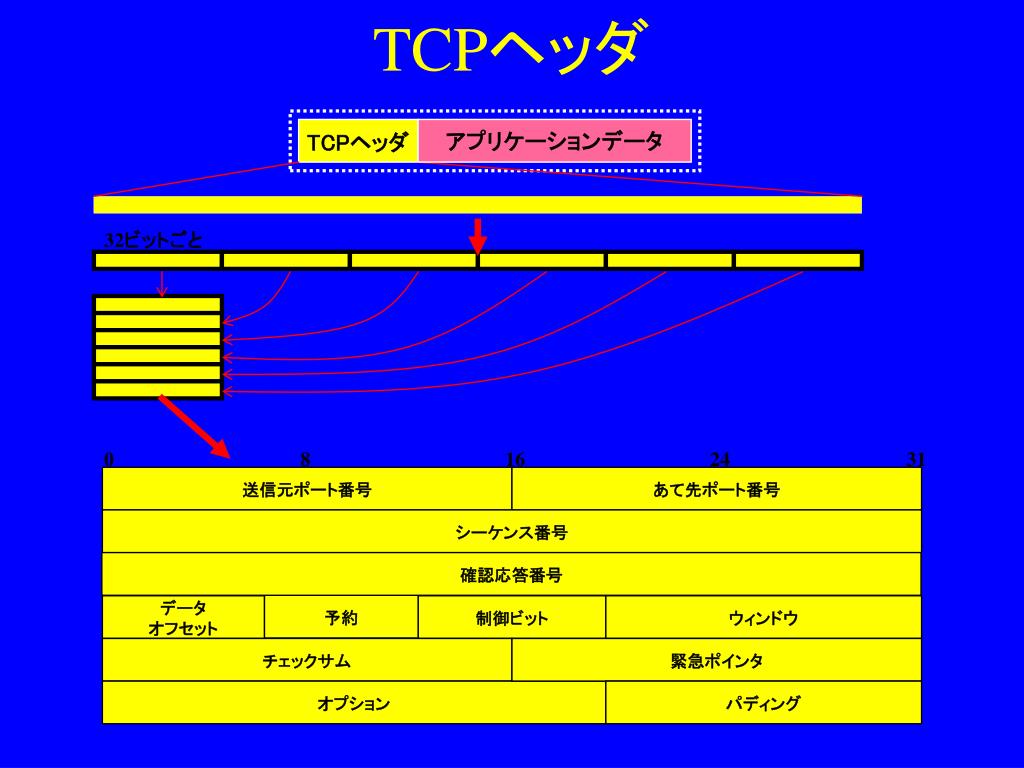

TCPヘッダ

TCPヘッダ

アプリケーションデータ

32ビットごと

0

8

16

24

31

送信元ポート番号

あて先ポート番号

シーケンス番号

確認応答番号

予約

データ

オフセット

制御ビット

ウィンドウ

チェックサム

緊急ポインタ

オプション

パディング


5989532

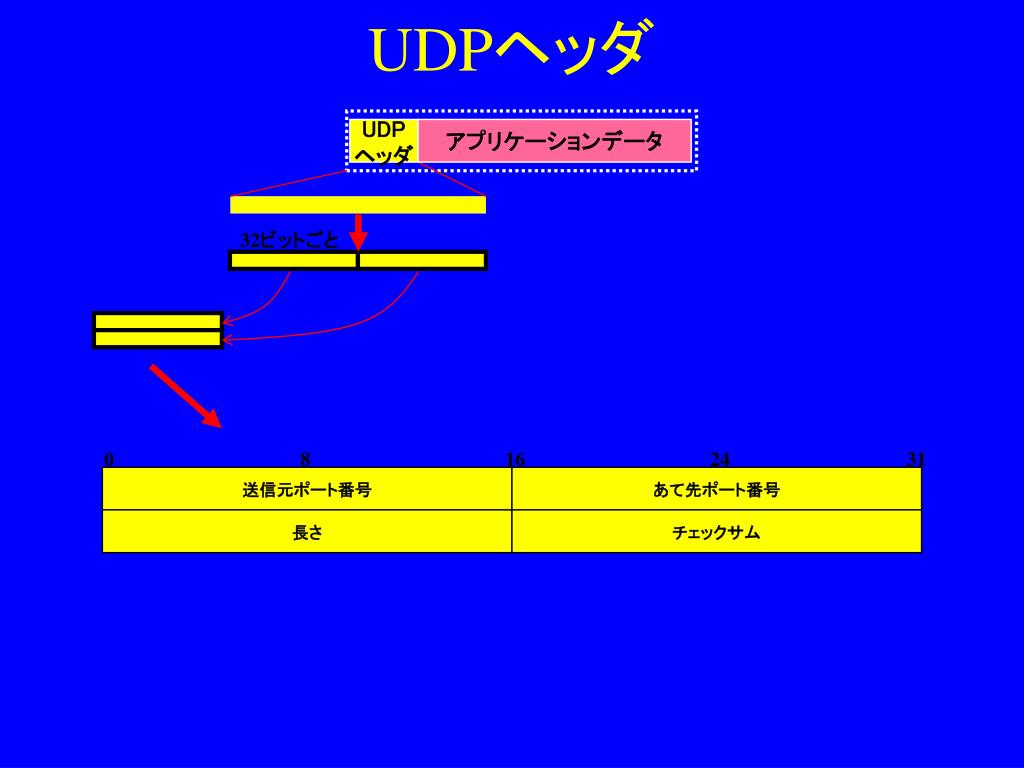

UDPヘッダ

UDP

ヘッダ

アプリケーションデータ

32ビットごと

0

8

16

24

31

送信元ポート番号

あて先ポート番号

長さ

チェックサム


Tcp udp3

TCP と UDP

  • TCP

    • ヘッダがデータに比べて大きい

    • データ確認の処理のために正確であるが送受信が遅くなる場合がある

       → 速度より確実性を重んじるデータ転送

  • UDP

    • ヘッダの大きさの比率がTCPに比べて小さい

    • TCPのような確認処理がないために送受信が高速

       → 正確さより速度・・・リアルタイム性が必要

         なデータ転送(マルチメディア)


5989532

ポート番号

0

8

16

24

31

送信元ポート番号

あて先ポート番号

長さ

チェックサム

0

8

16

24

31

送信元ポート番号

あて先ポート番号

シーケンス番号

確認応答番号

予約

データ

オフセット

制御ビット

ウィンドウ

チェックサム

緊急ポインタ

オプション

パディング


5989532

アプリケーションとプロトコル

アプリケーションの機能によって対応するプロトコルがある

例)

 メール送信

SMTP (Simple Mail Transfer Protocol)

 メール受信

POP (Post Office Protocol)

 ホームページデータやりとり

HTTP (Hyper Text Transfer Protocol)

 ファイル転送

FTP (File Transfer Protocol)

 遠隔操作

TELNET, SSH


5989532

アプリケーションとプロトコル

異なるアプリケーションでも、機能が同じであれば同じプロトコルを使用する

例)

Internet Explore, Netscape Navigator

→ HTTP

Outlook Express, Al-Mail, Eudora

→ SMTP & POP


5989532

アプリケーション、プロトコルとポート番号

  • コンピュータはネットワーク上で様々なアプリケーション、プロトコルを使用して通信を行う

  • 相手にパケットが届いた後、所定のアプリケーションにデータを受け渡す必要がある

送信元

送信先

ホームページのリクエスト

メールのデータ ?!

ホームページのリクエスト

ホームページのリクエスト


5989532

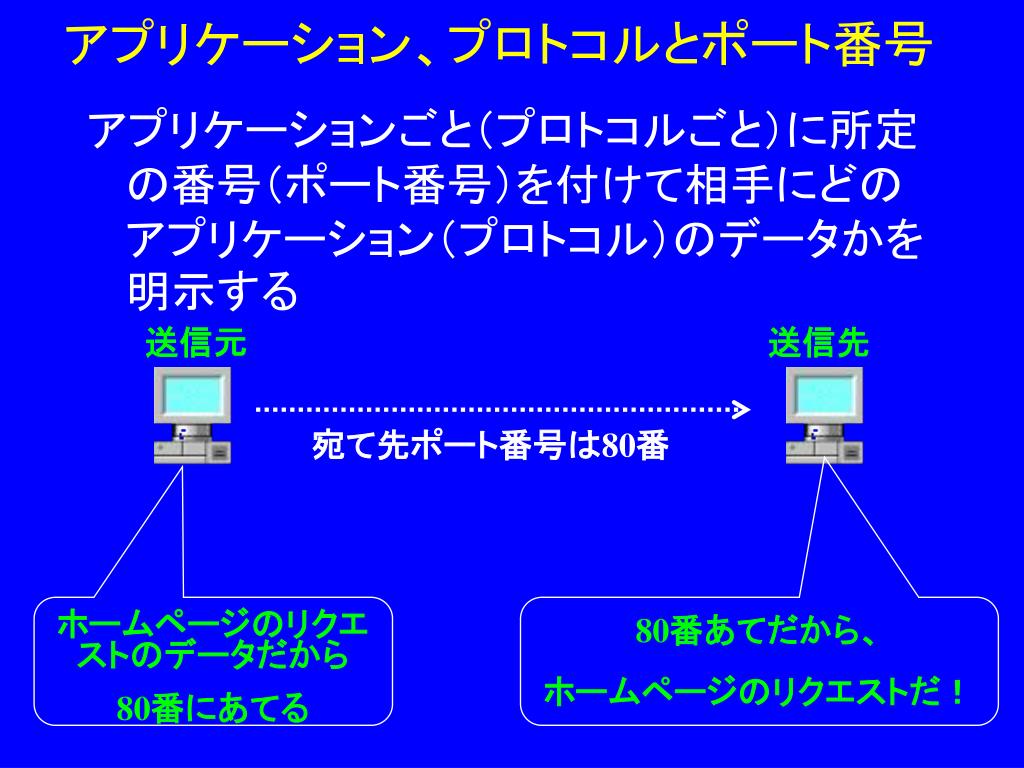

アプリケーション、プロトコルとポート番号

アプリケーションごと(プロトコルごと)に所定の番号(ポート番号)を付けて相手にどのアプリケーション(プロトコル)のデータかを明示する

送信元

送信先

宛て先ポート番号は80番

ホームページのリクエストのデータだから

80番にあてる

80番あてだから、

ホームページのリクエストだ!


5989532

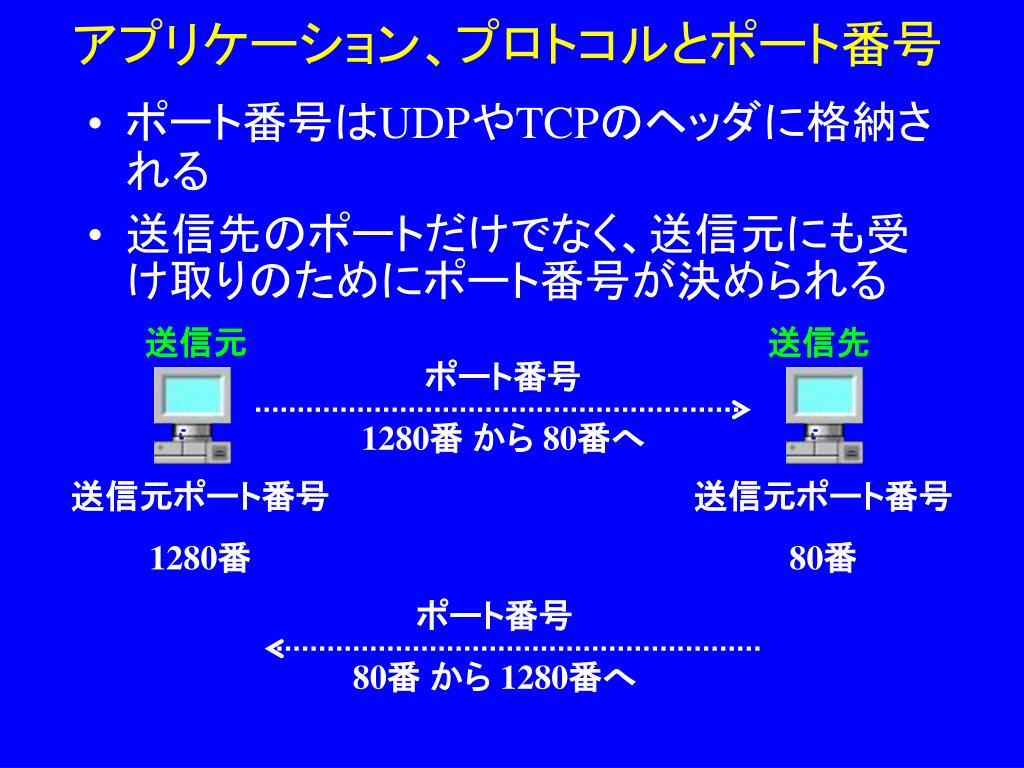

アプリケーション、プロトコルとポート番号

  • ポート番号はUDPやTCPのヘッダに格納される

  • 送信先のポートだけでなく、送信元にも受け取りのためにポート番号が決められる

送信元

送信先

ポート番号

1280番 から 80番へ

送信元ポート番号

1280番

送信元ポート番号

80番

ポート番号

80番 から 1280番へ


Iana http www iana org

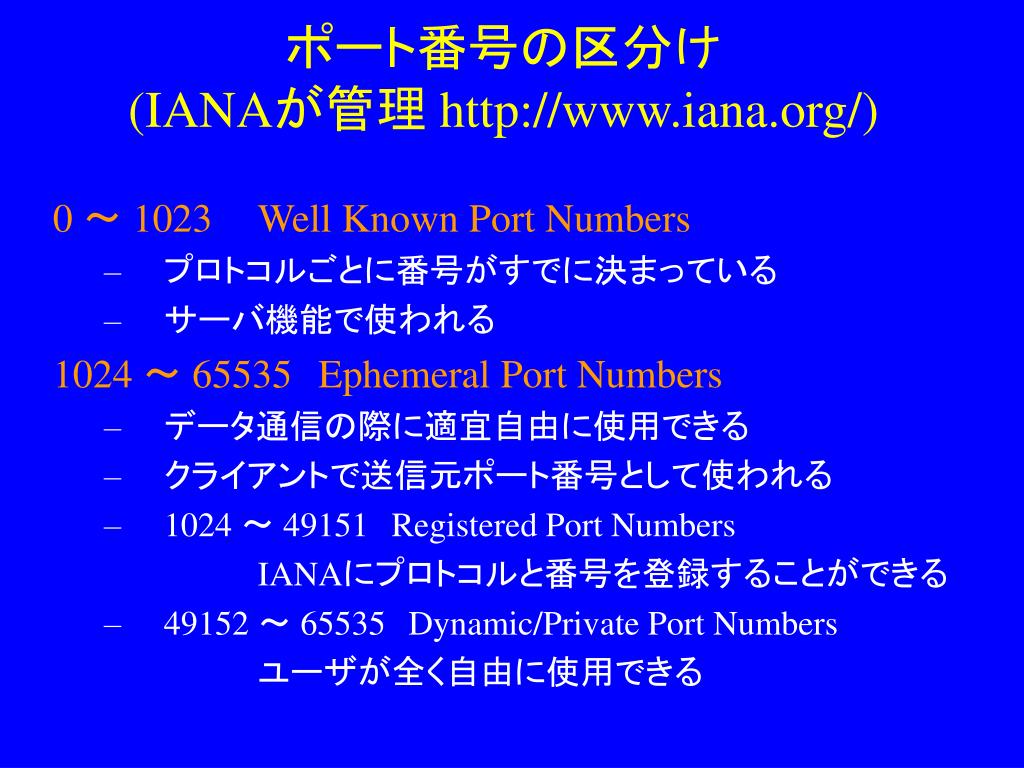

ポート番号の区分け(IANAが管理 http://www.iana.org/)

0 ~ 1023Well Known Port Numbers

  • プロトコルごとに番号がすでに決まっている

  • サーバ機能で使われる

    1024 ~ 65535Ephemeral Port Numbers

  • データ通信の際に適宜自由に使用できる

  • クライアントで送信元ポート番号として使われる

  • 1024 ~ 49151Registered Port Numbers

    IANAにプロトコルと番号を登録することができる

  • 49152 ~ 65535Dynamic/Private Port Numbers

    ユーザが全く自由に使用できる


Well known port

代表的な Well Known Port


5989532

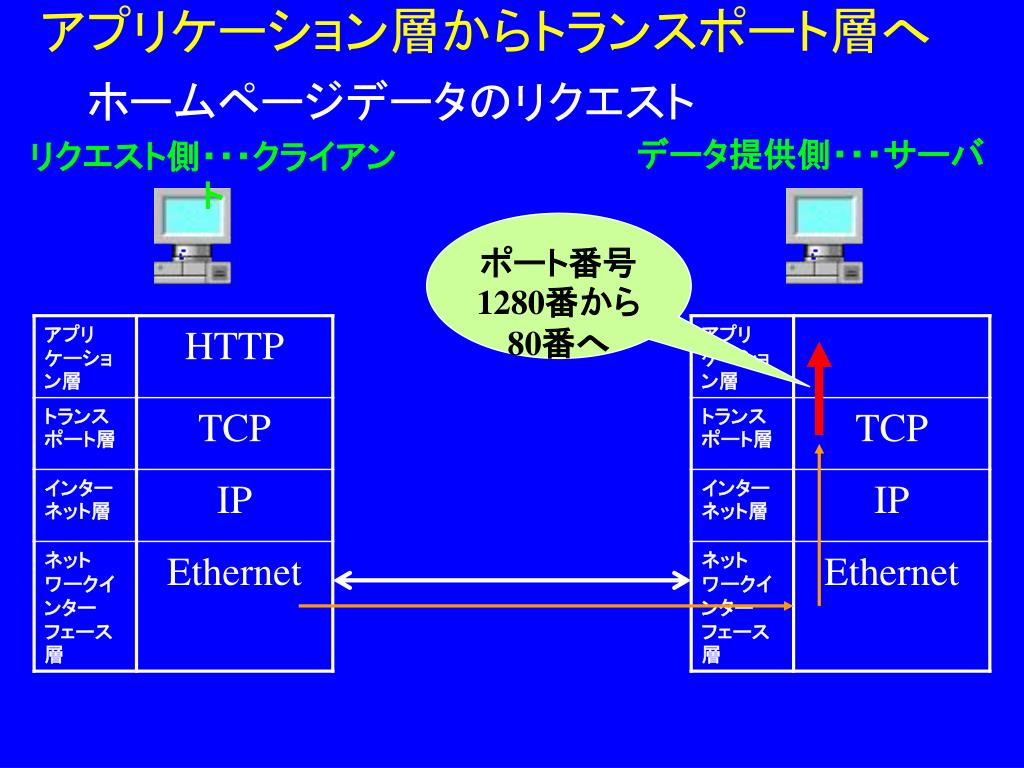

アプリケーション層からトランスポート層へ

リクエスト側・・・クライアント

データ提供側・・・サーバ

URLの入力

ホームページデータのリクエスト

ポート番号1280番から80番へ


5989532

アプリケーション層からトランスポート層へ

リクエスト側・・・クライアント

データ提供側・・・サーバ

ポート番号1280番から80番へ

ホームページデータのリクエスト


5989532

アプリケーション層からトランスポート層へ

リクエスト側・・・クライアント

データ提供側・・・サーバ

リクエストに対する処理

80番あてだから

HTTP !!

ホームページデータのリクエスト


5989532

アプリケーション層からトランスポート層へ

リクエスト側・・・クライアント

データ提供側・・・サーバ

リクエストされたデータ発信

ポート番号80番から1280番へ

ホームページデータの送信(リクエストへの返答)


5989532

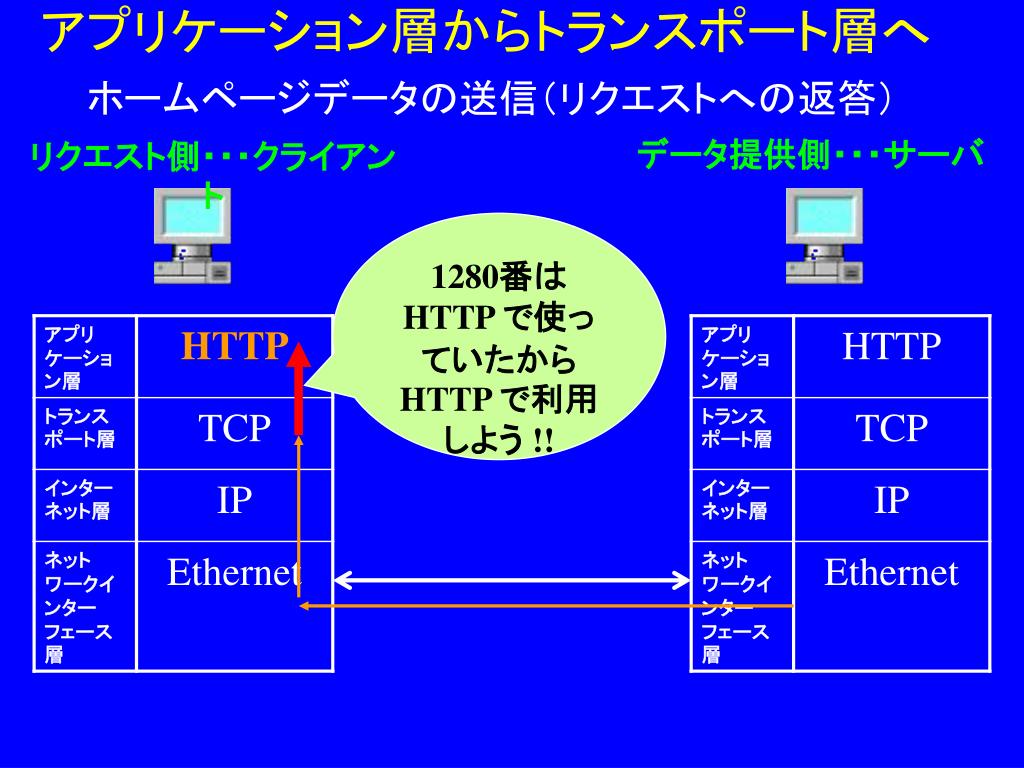

アプリケーション層からトランスポート層へ

リクエスト側・・・クライアント

データ提供側・・・サーバ

1280番は HTTP で使っていたからHTTP で利用しよう !!

ホームページデータの送信(リクエストへの返答)


5989532

アプリケーション層からトランスポート層へ

リクエスト側・・・クライアント

データ提供側・・・サーバ

所定のアプリケーションでデータ処理

ホームページが表示される

ホームページデータの送信(リクエストへの返答)


5989532

TCP

  • コネクション

  • シーケンス番号

  • ウィンドウコントロール

  • フローコントロール

0

8

16

24

31

送信元ポート番号

あて先ポート番号

シーケンス番号

確認応答番号

予約

データ

オフセット

制御ビット

ウィンドウ

チェックサム

緊急ポインタ

オプション

パディング


5989532

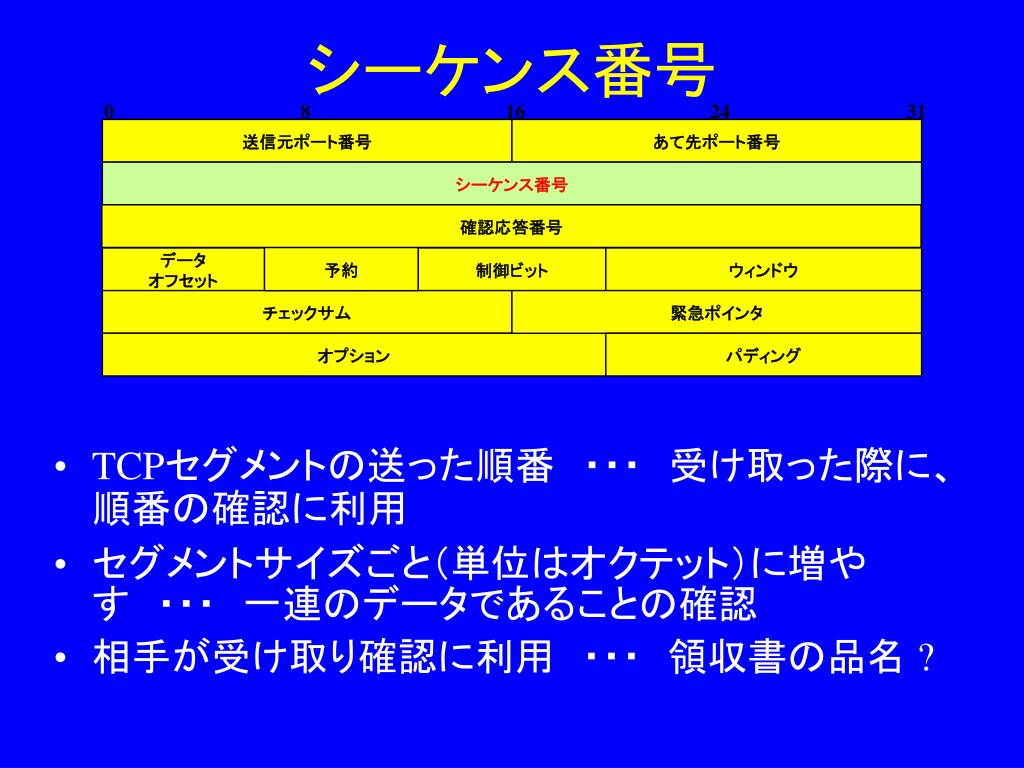

シーケンス番号

0

8

16

24

31

送信元ポート番号

あて先ポート番号

シーケンス番号

確認応答番号

  • TCPセグメントの送った順番 ・・・ 受け取った際に、順番の確認に利用

  • セグメントサイズごと(単位はオクテット)に増やす ・・・ 一連のデータであることの確認

  • 相手が受け取り確認に利用 ・・・ 領収書の品名 ?

予約

データ

オフセット

制御ビット

ウィンドウ

チェックサム

緊急ポインタ

オプション

パディング


5989532

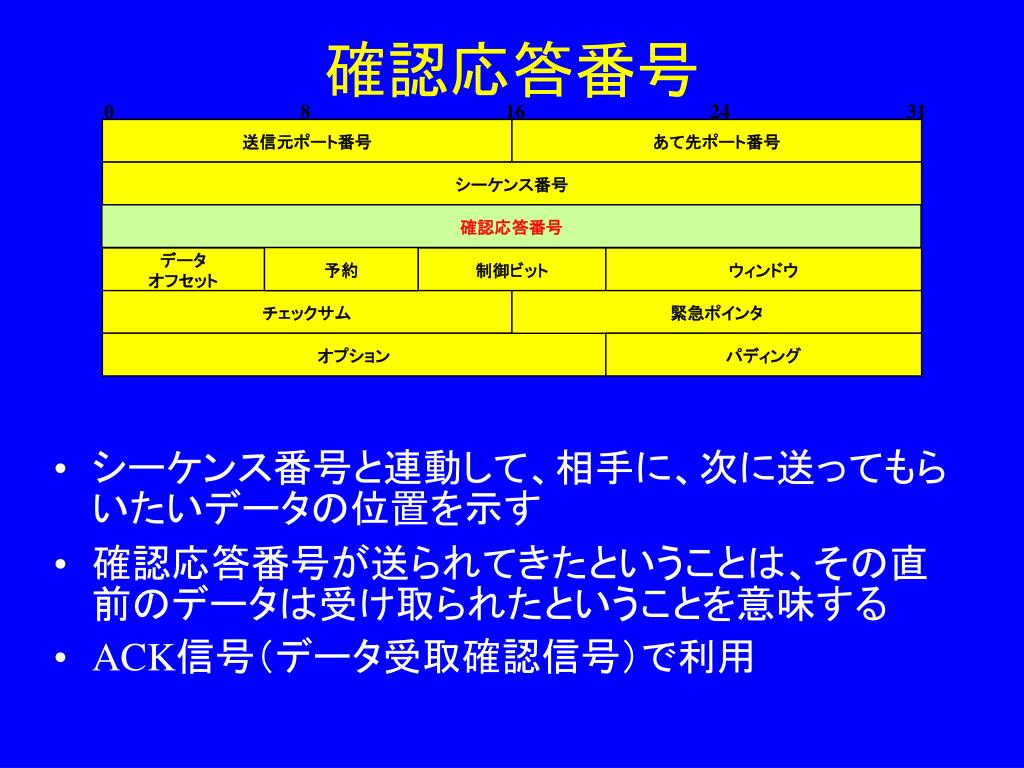

確認応答番号

0

8

16

24

31

送信元ポート番号

あて先ポート番号

シーケンス番号

確認応答番号

  • シーケンス番号と連動して、相手に、次に送ってもらいたいデータの位置を示す

  • 確認応答番号が送られてきたということは、その直前のデータは受け取られたということを意味する

  • ACK信号(データ受取確認信号)で利用

予約

データ

オフセット

制御ビット

ウィンドウ

チェックサム

緊急ポインタ

オプション

パディング


5989532

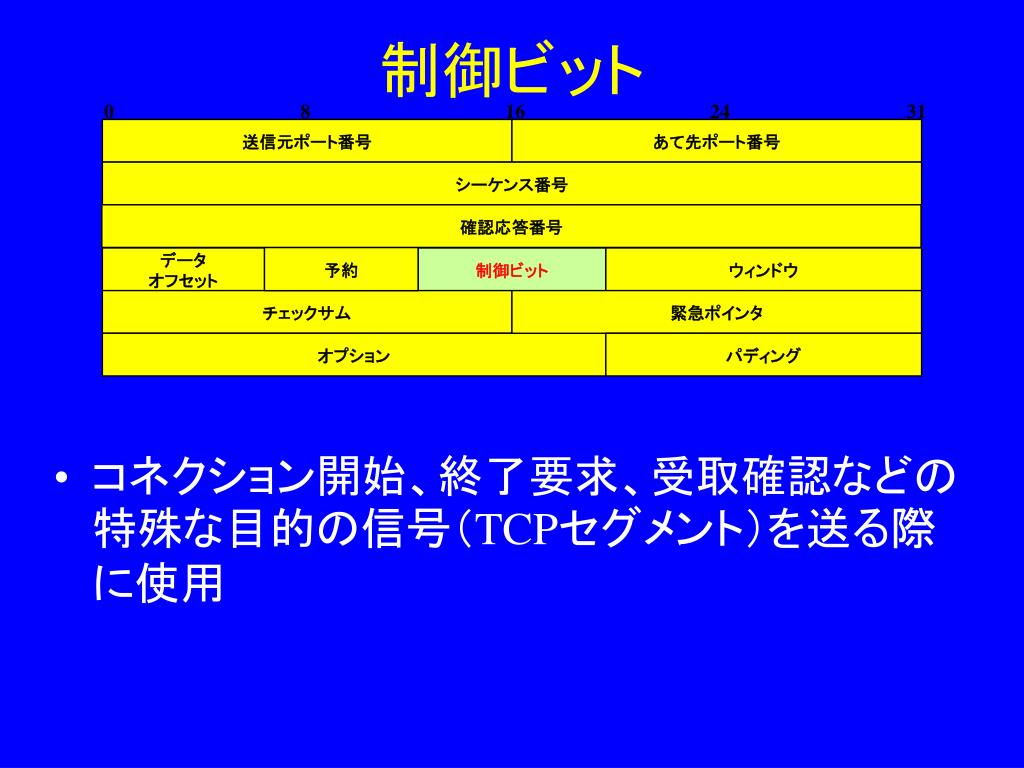

制御ビット

0

8

16

24

31

送信元ポート番号

あて先ポート番号

シーケンス番号

確認応答番号

  • コネクション開始、終了要求、受取確認などの特殊な目的の信号(TCPセグメント)を送る際に使用

予約

データ

オフセット

制御ビット

ウィンドウ

チェックサム

緊急ポインタ

オプション

パディング


5989532

制御ビット

URG

ACK

PSH

RST

SYN

FIN

  • 6種類の制御ビットからなる

  • それぞれ1ビットずつ割り当て

  • 該当の場合は1、それ以外では0が入る

    URG:緊急処理ACK:確認応答

    PSH:転送強制RST: 強制切断

    SYN: コネクション確立要求

    FIN: コネクション終了要求


5989532

ウィンドウ

0

8

16

24

31

送信元ポート番号

あて先ポート番号

シーケンス番号

確認応答番号

  • 一度にまとめて送って良い最大のデータ量“ウィンドウサイズ”を入れる(単位はオクテット)

予約

データ

オフセット

制御ビット

ウィンドウ

チェックサム

緊急ポインタ

オプション

パディング


5989532

チェックサム

0

8

16

24

31

送信元ポート番号

あて先ポート番号

シーケンス番号

確認応答番号

  • データが正しく送られているかどうかをチェックするための演算の結果が入る

  • チェックサムで合わない場合は、データは壊れているものとして破棄される

  • TCPもUDPもチェックサムの扱いは同様

予約

データ

オフセット

制御ビット

ウィンドウ

チェックサム

緊急ポインタ

オプション

パディング


5989532

コネクション

 数多くのコンピュータが存在するネットワークの中で、相手をきちんと確認してから、その相手であることを確認しつつデータの送受信をする。

A

E

物理的な通信路

B

D

C


5989532

コネクション

信号には互いにシーケンス番号という数字を付けて、続きであることを明示する

Cさん通信しましょう

1. 相手の確認

A

E

SYN信号

B

D

C


5989532

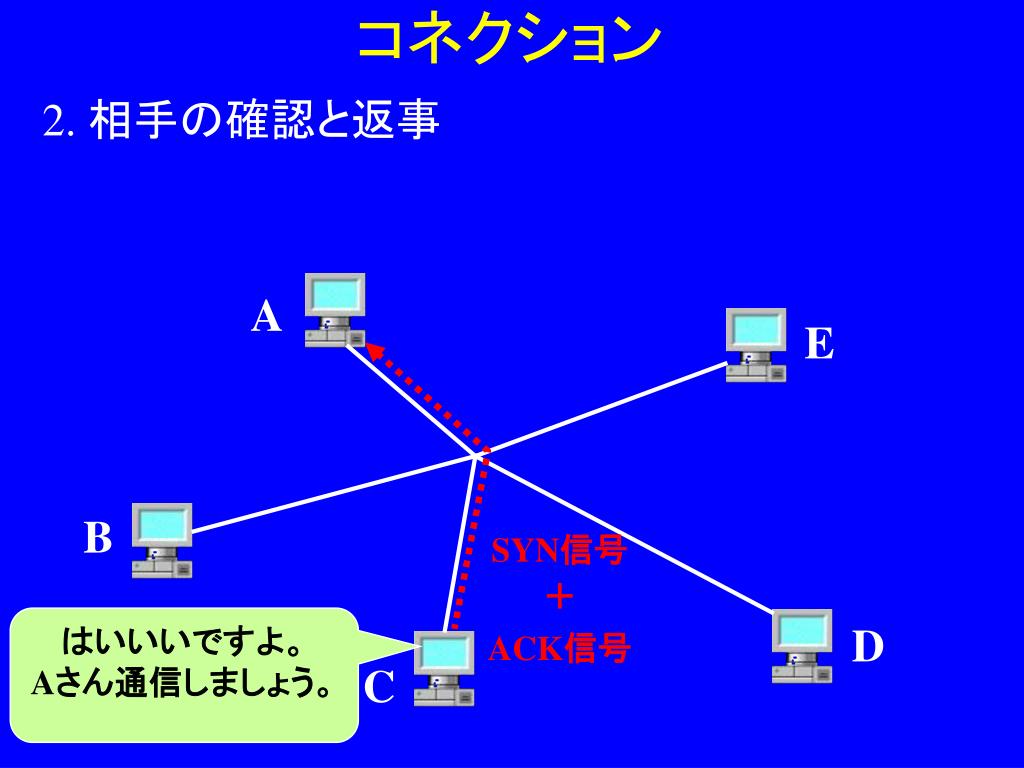

コネクション

2. 相手の確認と返事

A

E

B

SYN信号

ACK信号

はいいいですよ。

Aさん通信しましょう。

D

C


5989532

コネクション

はい、いいですよ。

3. 返事

A

E

ACK信号

B

D

C


5989532

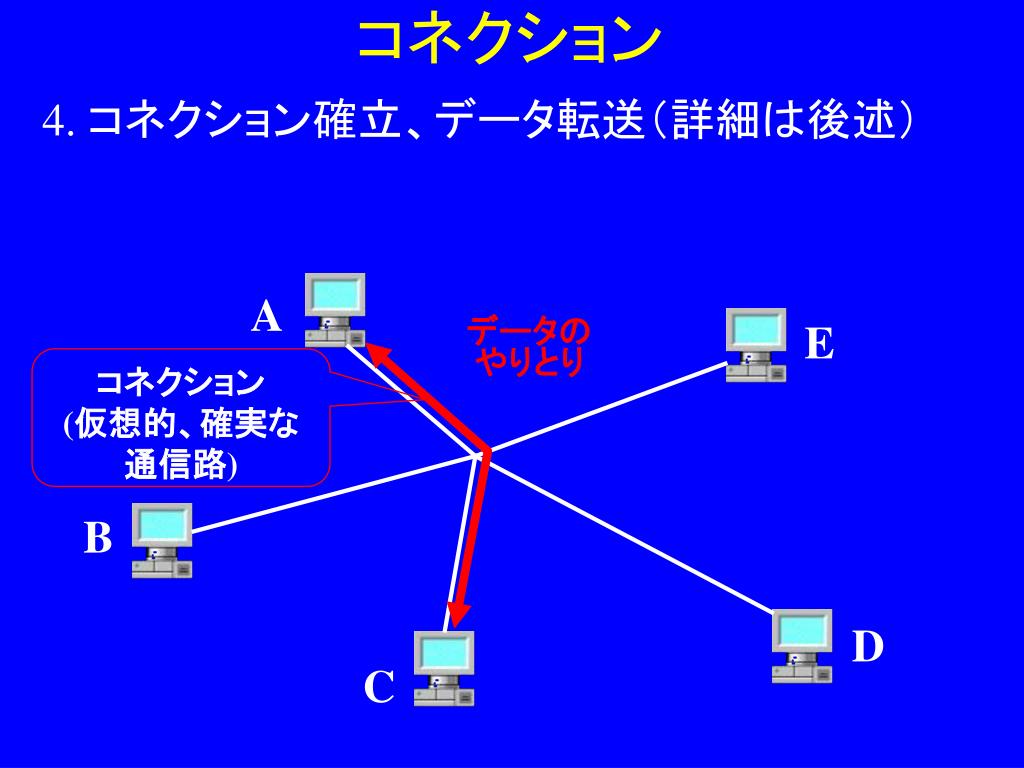

コネクション

4. コネクション確立、データ転送(詳細は後述)

A

E

データのやりとり

コネクション

(仮想的、確実な通信路)

B

D

C


5989532

コネクション

5. コネクション終了の合図(どちらからでも可能)

A

E

FIN信号

B

D

Aさん、これで終わりましょう。

C


5989532

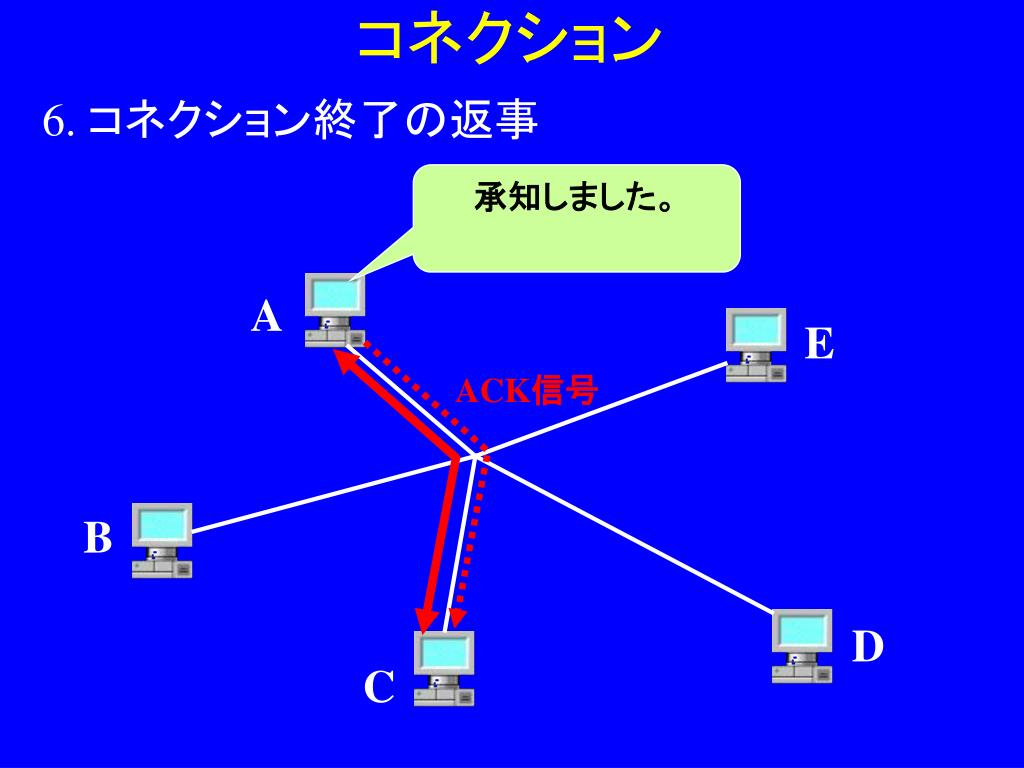

コネクション

承知しました。

6. コネクション終了の返事

A

E

ACK信号

B

D

C


5989532

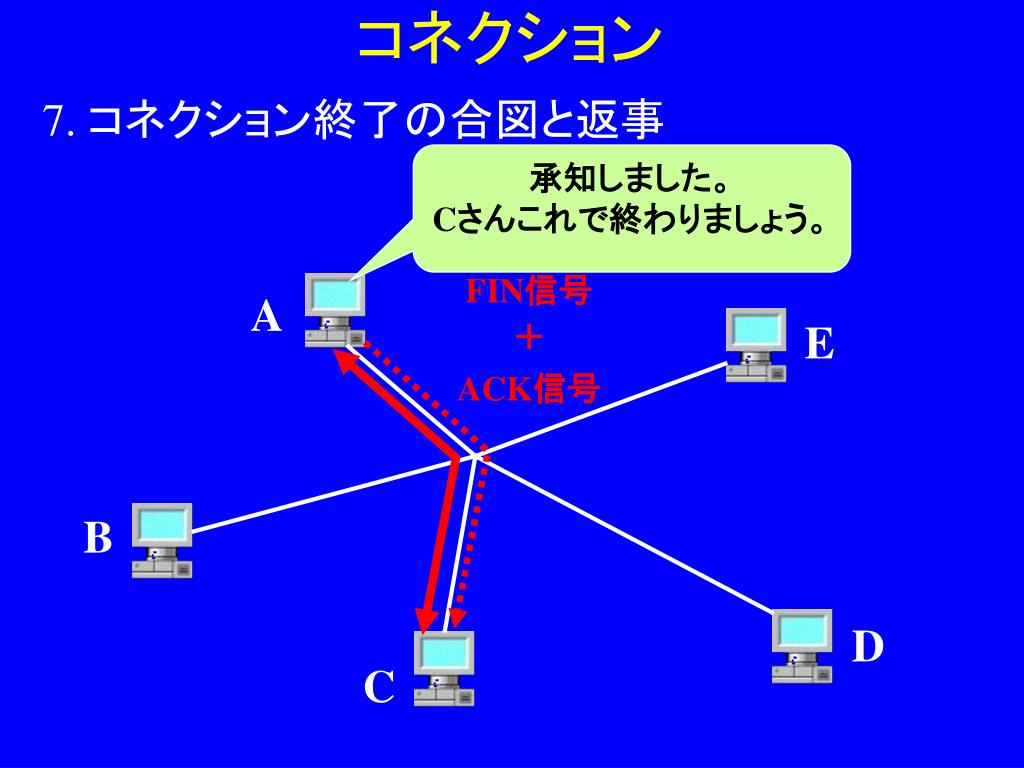

コネクション

承知しました。

Cさんこれで終わりましょう。

7. コネクション終了の合図と返事

FIN信号

ACK信号

A

E

B

D

C


5989532

コネクション

承知しました。

8. コネクション終了の返事

A

E

ACK信号

B

D

C


5989532

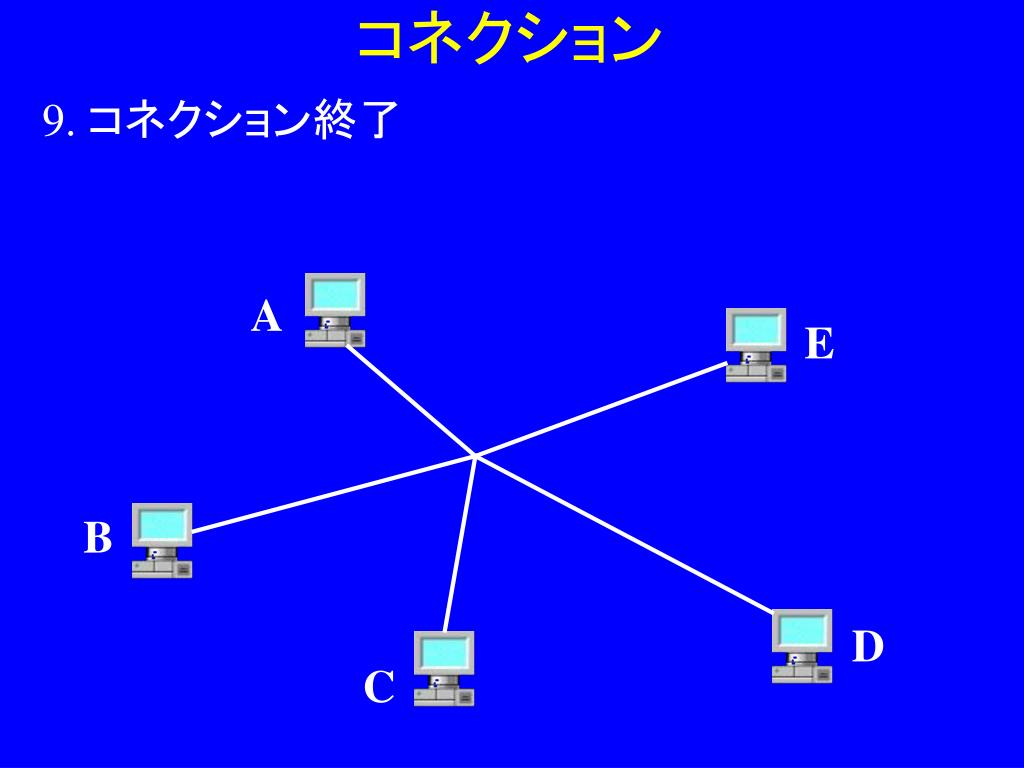

コネクション

9. コネクション終了

A

E

B

D

C


5989532

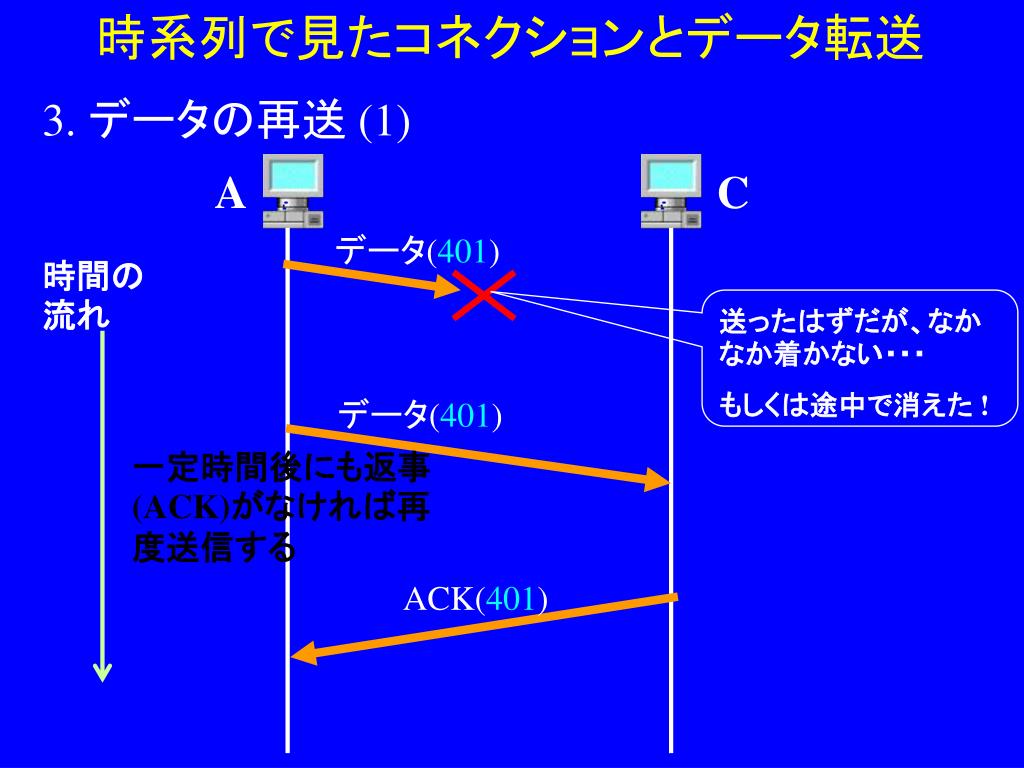

時系列で見たコネクションとデータ転送

A

C

1. コネクションの開始

SYN(100)

時間の流れ

( ) の中の数字はシーケンス番号

SYN(1000), ACK(101)

ACK(1001)

コネクション確立

データ転送開始


5989532

時系列で見たコネクションとデータ転送

A

C

2. コネクション確立後のデータ転送

データ(101)

時間の流れ

いくつかまとめてばらばらになったデータを送る(ウィンドウ制御)

データ(201)

データ(301)

ACK(201)

個々のデータごとに受け取った返事(ACK信号)を送る

ACK(301)

ACK(401)


5989532

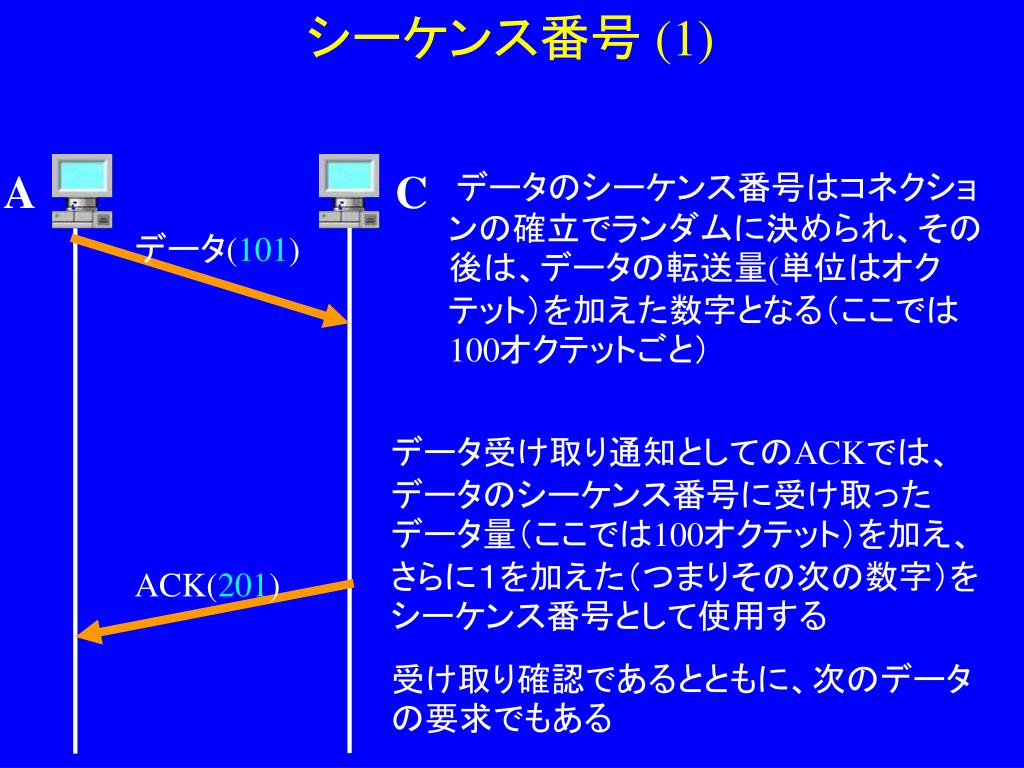

シーケンス番号 (1)

A

C

  データのシーケンス番号はコネクションの確立でランダムに決められ、その後は、データの転送量(単位はオクテット)を加えた数字となる(ここでは100オクテットごと)

データ(101)

データ受け取り通知としてのACKでは、データのシーケンス番号に受け取ったデータ量(ここでは100オクテット)を加え、さらに1を加えた(つまりその次の数字)をシーケンス番号として使用する

受け取り確認であるとともに、次のデータの要求でもある

ACK(201)


5989532

時系列で見たコネクションとデータ転送

A

C

3. データの再送 (1)

データ(401)

時間の流れ

送ったはずだが、なかなか着かない・・・

もしくは途中で消えた !

データ(401)

一定時間後にも返事(ACK)がなければ再度送信する

ACK(401)


5989532

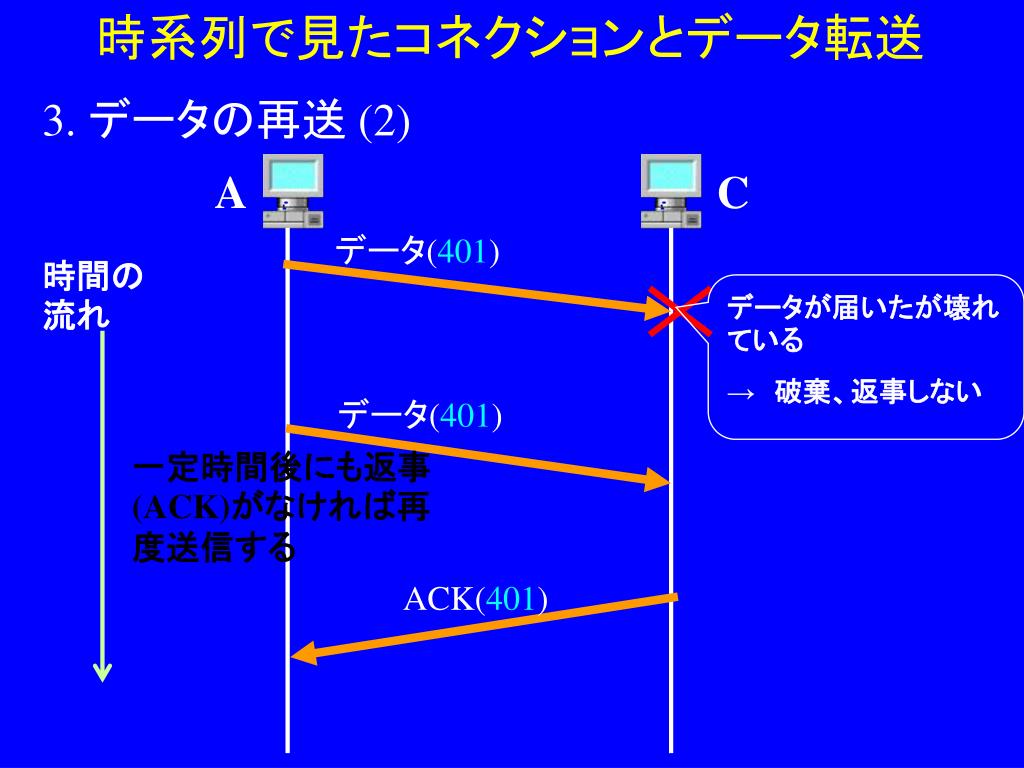

時系列で見たコネクションとデータ転送

A

C

3. データの再送 (2)

データ(401)

時間の流れ

データが届いたが壊れている

→ 破棄、返事しない

データ(401)

一定時間後にも返事(ACK)がなければ再度送信する

ACK(401)


5989532

シーケンス番号 (2)

A

C

データ(101)

  一部のデータが届かなくて再送信された場合などでは、送った順番と届いた順番が違ってくる。

 シーケンス番号を見ることによって、正しい順番に直して、アプリケーションに渡す。

データ(201)

データ(301)

データ(401)

(101)

(301)

(401)

(201)

データ(301)

(101)

(201)

(301)

(401)


5989532

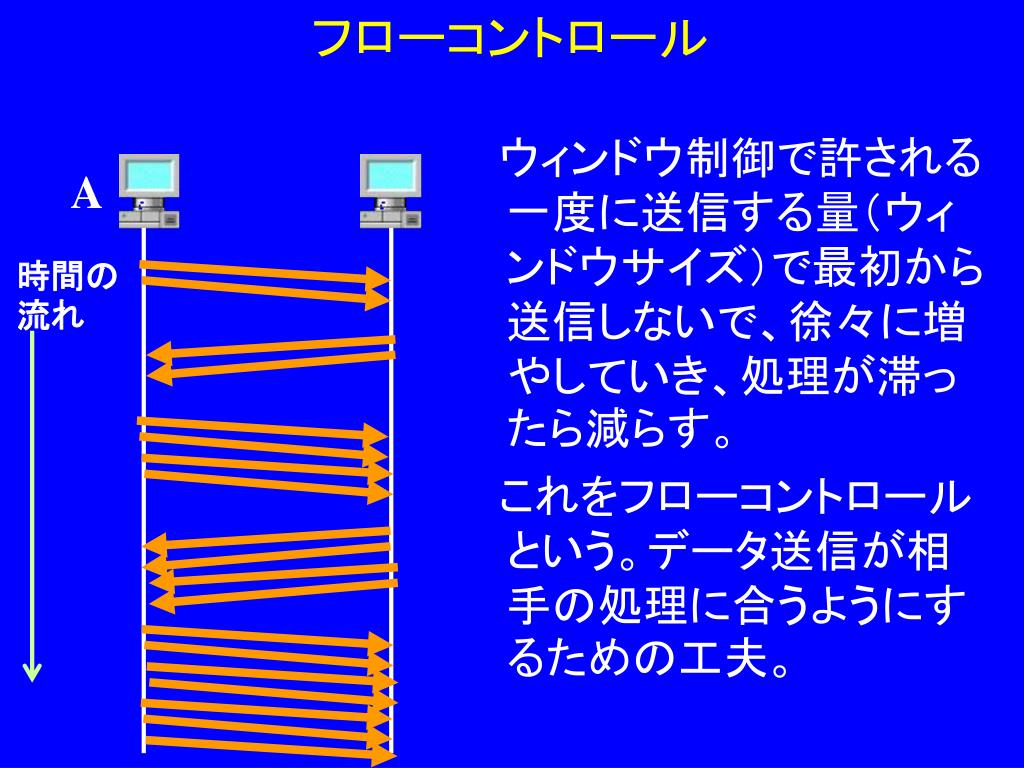

フローコントロール

A

 ウィンドウ制御で許される一度に送信する量(ウィンドウサイズ)で最初から送信しないで、徐々に増やしていき、処理が滞ったら減らす。

 これをフローコントロールという。データ送信が相手の処理に合うようにするための工夫。

時間の流れ


5989532

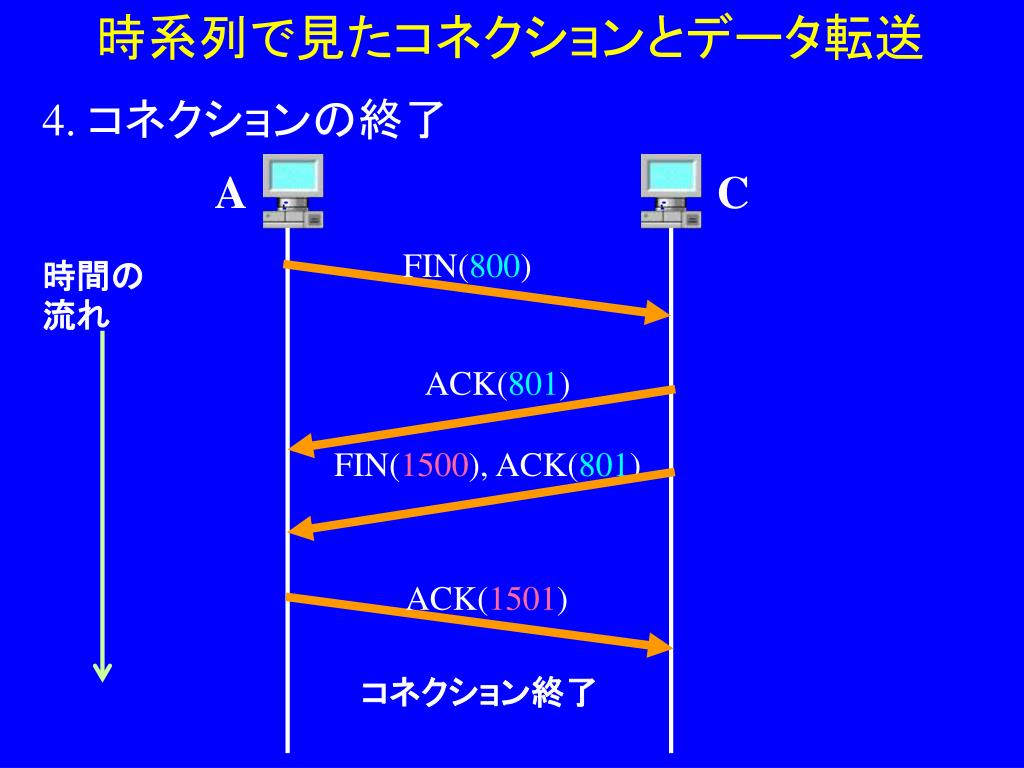

時系列で見たコネクションとデータ転送

A

C

4. コネクションの終了

FIN(800)

時間の流れ

ACK(801)

FIN(1500), ACK(801)

ACK(1501)

コネクション終了


5989532

コネクション

C

A

 通信しているものどうしで、ポート番号とIPアドレスを確認し合って、仮想的な独自のデータの通信路を作成

192.168.0.1

192.168.0.3

物理的な通信路

192.168.0.2

B


5989532

コネクション

AがCに対してホームページデータのリクエスト

CがAに返事としてホームページデータを送信

C

A

192.168.0.1

192.168.0.3

1280番ポート

80番ポート

コネクション

192.168.0.2

B


5989532

コネクション

 同時に複数のコネクションを確立することができる

C

A

192.168.0.1

192.168.0.3

1280番ポート

80番ポート

コネクション1

192.168.0.3

コネクション2

1312番ポート

B


Tcp udp4

TCPとUDPの用途

  • TCP ・・・ 確実なデータ転送であるが遅い

    • メール、ファイル転送、ホームページデータ転送

  • UDP ・・・ データをとりこぼすこともあるがリアルタイム性に優れる

    • マルチメディア、ブロードキャスト

    • テレビ会議、VoIP、ビデオ配信


Tcp http

08:05:53.120025 shiro.3180 > kuro.http: S3082984339:3082984339(0) win 63568 <mss 1414,nop,wscale 2,nop,nop,sackOK> (DF)

08:05:53.120086 kuro.http > shiro.3180 : S 4003520969:4003520969(0) ack3082984340 win 5840 <mss 1460,nop,nop,sackOK,nop,wscale 0> (DF)

08:05:53.120196 shiro.3180 > kuro.http: . ack 1 win 65044 (DF)

08:05:53.124736 shiro.3180 > kuro.http: P 1:444(443) ack 1 win 65044 (DF)

08:05:53.124765 kuro.http > shiro.3180: . ack 444 win 6432 (DF)

08:05:53.365850 kuro.http > shiro.3180: . 1:1415(1414) ack 444 win 6432 (DF)

08:05:53.365881 kuro.http > shiro.3180: . 1415:2829(1414) ack 444 win 6432 (DF)

08:05:53.366428 shiro.3180 > kuro. http : . ack 2829 win 65044 (DF)

08:05:53.366468 kuro.http > shiro.3180: . 2829:4243(1414) ack 444 win 6432 (DF)

08:05:53.366482 kuro.http > shiro.3180: . 4243:5657(1414) ack 444 win 6432 (DF)

08:05:53.366512 kuro.http > shiro.3180: . 5657:7071(1414) ack 444 win 6432 (DF)

08:05:53.366919 shiro.3180 > kuro.http : . ack 4243 win 65044 (DF)

08:05:53.366938 kuro.http > shiro.3180: . 7071:8485(1414) ack 444 win 6432 (DF)

08:05:53.366951 kuro.http > shiro.3180: P 8485:8849(364) ack 444 win 6432 (DF)

08:05:53.367138 shiro.3180 > kuro.http : . ack 7071 win 65044 (DF)

08:05:53.367380 shiro.3180 > kuro.http : . ack 8485 win 65044 (DF)

08:05:53.381297 kuro.http > shiro.3180: F 8849:8849(0) ack 444 win 6432 (DF)

08:05:53.381433 shiro.3180 > kuro.http : . ack 8850 win 64953 (DF)

08:05:53.515182 shiro.3180 > kuro.http : F 444:444(0) ack 8850 win 64953 (DF)

08:05:53.515201 kuro.http > shiro.3180: . ack 445 win 6432 (DF)

TCPの通信記録(HTTP)


Udp voip

08:30:26.944246 192.168.0.20.5090 > nc122133.ras.plala.or.jp.7478: udp 172

08:30:26.956447 nc122133.ras.plala.or.jp.7478 > 192.168.0.20.5090: udp 172

08:30:26.964251 192.168.0.20.5090 > nc122133.ras.plala.or.jp.7478: udp 172

08:30:26.976519 nc122133.ras.plala.or.jp.7478 > 192.168.0.20.5090: udp 172

08:30:26.984242 192.168.0.20.5090 > nc122133.ras.plala.or.jp.7478: udp 172

08:30:26.996821 nc122133.ras.plala.or.jp.7478 > 192.168.0.20.5090: udp 172

08:30:27.004240 192.168.0.20.5090 > nc122133.ras.plala.or.jp.7478: udp 172

08:30:27.016324 nc122133.ras.plala.or.jp.7478 > 192.168.0.20.5090: udp 172

08:30:27.024248 192.168.0.20.5090 > nc122133.ras.plala.or.jp.7478: udp 172

08:30:27.036425 nc122133.ras.plala.or.jp.7478 > 192.168.0.20.5090: udp 172

08:30:27.044236 192.168.0.20.5090 > nc122133.ras.plala.or.jp.7478: udp 172

08:30:27.056162 nc122133.ras.plala.or.jp.7478 > 192.168.0.20.5090: udp 172

08:30:27.064238 192.168.0.20.5090 > nc122133.ras.plala.or.jp.7478: udp 172

08:30:27.076246 nc122133.ras.plala.or.jp.7478 > 192.168.0.20.5090: udp 172

08:30:27.084230 192.168.0.20.5090 > nc122133.ras.plala.or.jp.7478: udp 172

08:30:27.096386 nc122133.ras.plala.or.jp.7478 > 192.168.0.20.5090: udp 172

08:30:27.104237 192.168.0.20.5090 > nc122133.ras.plala.or.jp.7478: udp 172

08:30:27.116482 nc122133.ras.plala.or.jp.7478 > 192.168.0.20.5090: udp 172

08:30:27.124251 192.168.0.20.5090 > nc122133.ras.plala.or.jp.7478: udp 172

08:30:27.136460 nc122133.ras.plala.or.jp.7478 > 192.168.0.20.5090: udp 172

08:30:27.144244 192.168.0.20.5090 > nc122133.ras.plala.or.jp.7478: udp 172

08:30:27.156853 nc122133.ras.plala.or.jp.7478 > 192.168.0.20.5090: udp 172

UDPの通信記録(VoIP)


  • Login
