  1. 第 9 章 中断技术 呱，打扰一下！

  2. 主要内容 • 中断的概念 • 8088 CPU的中断系统 • 中断控制器8259A

  3. §8.1 中断概念 • 什么是中断 所谓中断，就是指当CPU正在执行程序时，外设(或其它中断源)向CPU发出请求，CPU暂停当前程序的执行，转向该外设服务(或称中断服务)程序，当中断服务程序运行结束后，返回原程序继续执行的过程。 处理：外部紧急事件、异常情况

  4. 中断服务程序（Interrupt-service routing ）,处理随机事件的特殊程序，又被称为中断处理程序（interrupt handler）。 • 中断源，引起CPU中断的随机事件，或能发出中断请求的其它来源。

  5. 中断技术是现代计算机系统中很重要的一项功能，可以应用于以下几个方面的处理。中断技术是现代计算机系统中很重要的一项功能，可以应用于以下几个方面的处理。 1 ）故障检测和自动处理 2 ）实时信息处理 3 ）并行操作，控制和管理多台外设记终端 4 ）分时操作

  6. 一 什么是中断 主程序 中断服务程序 中断请求 对外设 进行处理 断点 继续执行 返回断点 • ？？？ • 中断源有哪些 • 怎样识别中断源 • 怎样进入中断服务 • 怎样返回断点 • 怎样管理中断源

  7. 中断的过程 • 向CPU发出中断 • CPU允许响应此中断 • 压栈保护现场及断点 • 找到中断服务程序的入口地址 • 执行中断服务程序 • 恢复现场及断点 即 包括：中断请求，中断判优，中断响应，中断处理，中断返回。

  8. 中断系统应具有的功能 • （1）实现中断及返回 • （2）能实现优先权排队 • （3）高级中断源能中断低级的中断处理

  9. 中断响应与调用子程序的区别 中断响应 随机的、被动行为 保护断点及现场 为外设服务 为处理各种事件服务 软件中断和调用子程序很相似，调用方便 调用子程序 事先安排好的主动行为 保护断点 为主程序服务 一般与外设无关

  10. §8.2 8086的中断技术 • 8088的中断系统采用向量中断机制 • 能够处理256个中断 • 用中断向量号0 － 255区别 • 可屏蔽中断还需要借助专用中断控制器Intel 8259A实现优先权管理

  11. 8086提供两条外部中断请求线，和一条与中断有关的控制线：NMI，INTR， INTA（中断响应）。 • 8086中断有两大类 • （1）软件中断（内部中断），由指令的执行所引起的中断； • （2）硬件中断（外部中断），由外部主要是外设的请求引起的中断。

  12. 一、中断类型和中断向量表 1、中断类型号 8086用0－255来区分256个不同中断源，并对应给出中断向量。 0～4： 5个内部中断，有固定的定义和处理功能； 5～31：系统保留，用户一般不应使用 32～255：用户使用作为硬件或软件中断，也可不用，作为数据存储区。

  13. 2、中断向量表 • 8086/8088系统支持最多256个中断，对应每一个中断，都有一个中断服务程序，该中断服务程序的入口地址称为中断向量。 • 每个中断向量占用4个字节，前两个字节为服务程序的IP（偏移量），后两个字节为服务程序的CS（段地址）。

  14. 每个中断类型对应一个中断向量。 • 256个中断类型，其中断向量构成一个中断向量表，放在0段的0～3FFH区域内，每个占4个字节。 • 存放中断向量的位置＝中断类型号×4（0段）开始的4个内存单元。 向量号为N的中断向量的物理地址＝N×4

  15. 8086的中断向量表 返回

  16. 0080H 10H IP 0081H 20H 30H 0082H CS 40H 0083H 例：20H号中断的中断服务程序的入口地址（中断向量）4030H：2010H，则此中断向量占用的内存单元为： 0000H：0080H开始的4个单元

  17. 二、中断指令和中断屏蔽 1、中断指令 CLI：清中断标志，IF＝0，禁止可屏蔽中断； STI：中断标志置位， IF＝1，开放可屏蔽中断； INT n：软件中断 CPU工作：(Flags) ((SP)－2) 先复制TF状态，然后TF,IF=0 (CS) ((SP)－4) (4*n+2) (CS) (IP) ((SP)－6) (4*n) (IP)

  18. IRET: 中断返回 • CPU的工作： • ((SP)) IP • ((SP)+2) CS • ((SP)+4) flag • (SP)+6 SP • INTO 溢出中断（INT 4） • HLT 暂停等待外部中断或复位

  19. 2、 中断的屏蔽 • 中断允许标志位（IF），只能影响可屏蔽外部中断，不影响软件中断、内部中断以及非屏蔽的外部中断。 • 系统响应中断时，使IF＝0，保证响应过程不被打断。 • 若有优先级高的中断， 在服务子程序中使IF＝1。

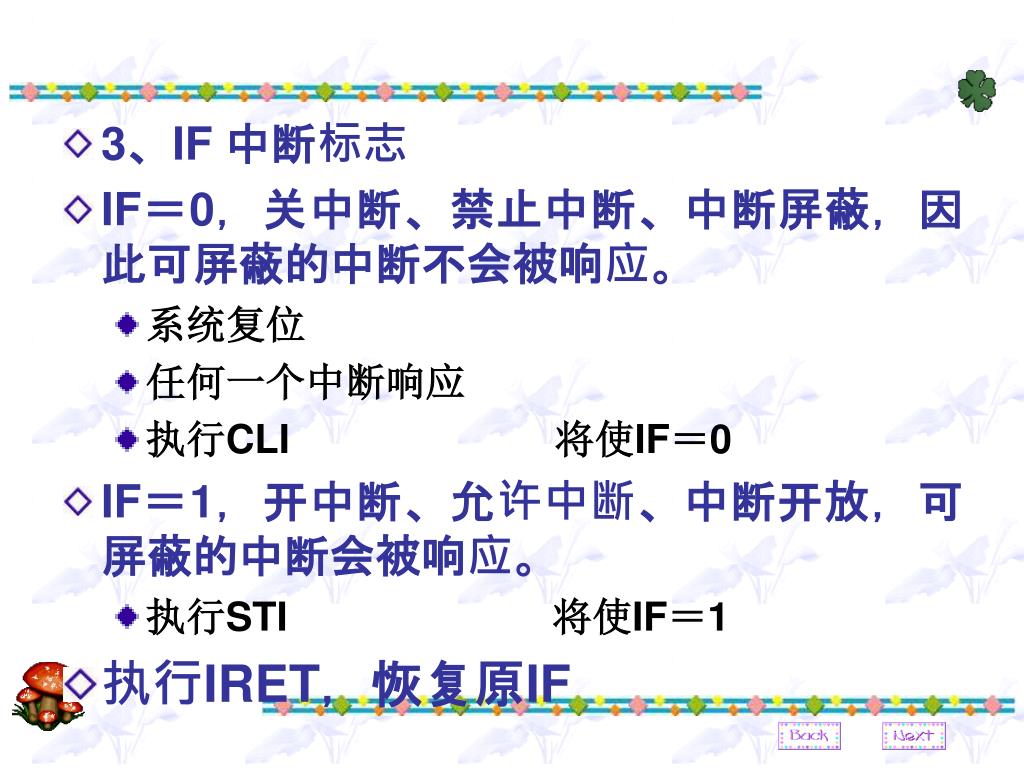

  20. 3、IF 中断标志 • IF＝0，关中断、禁止中断、中断屏蔽，因此可屏蔽的中断不会被响应。 • 系统复位 • 任何一个中断响应 • 执行CLI 将使IF＝0 • IF＝1，开中断、允许中断、中断开放，可屏蔽的中断会被响应。 • 执行STI 将使IF＝1 • 执行IRET，恢复原IF

  21. INTA 三、中断的功能 • 内部中断 • 除法错中断 • 指令中断 • 溢出中断 • 单步中断 • 外部中断 • 非屏蔽中断 • 可屏蔽中断 非屏蔽中断源 可屏蔽中断源 NMI(2) 8259A 中断 控制器 IR0 IR1 IR2 IR3 IR4 IR5 IR6 IR7 CPU INTR 中断逻辑 外 设 中 断 源 INT 3 指令 INT N 指令 除法 错误(0) 单步 中断(1) INTO 指令(4)

  22. 1. 内部中断 • 内部中断是由于8088内部执行程序出现异常引起的程序中断 • 利用内部中断，微处理器为用户提供了发现、调试并解决程序执行时异常情况的有效途径 • 例如，ROM-BIOS和DOS系统利用内部中断为程序员提供了各种功能调用

  23. 除法错中断，类型0中断 • 在执行除法指令时，若除数为0或商超过了寄存器所能表达的范围，则产生一个向量号为0的内部中断，称为除法错中断。自动转到0000H~0003H存放的地址执行。 例如： mov bl,0 idiv bl ；除数BL＝0，产生除法错中断 mov ax,200h mov bl,1 div bl ；商＝200H，不能用AL表达 ；产生除法错中断

  24. 溢出中断， 类型4中断 • 在执行溢出中断指令INTO时，若溢出标志OF为1，则产生一个向量号为4的内部中断，被称为溢出中断 • 有必要时用INTO引入，用于测试溢出标志。跟在有符号数的计算后面，程序员知道是否为有符号数，对于无符号数则无所谓。 例如： mov ax,2000h add ax, 7000h ；2000H＋7000H＝9000H，溢出：OF＝1 into ；因为OF＝1，所以产生溢出中断

  25. 单步中断，类型1中断 • 若单步中断TF为1，则在每条指令执行结束后产生一个向量号为1的内部中断，称为单步中断 例如：DEBUG.EXE调试程序的单步命令T就利用单步中断实现对程序的单步调试

  26. 断点中断，类型3中断 • 在调试程序时使用，将某处的一条指令替换为 INT3指令。需要保存原内容，调试完后回复原指令。 • 比较特别（生成一个字节的指令代码：11001100），常用于程序调试，被称为断点中断 例如：DEBUG.EXE调试程序的运行命令G设置的断点，就是利用INT 3指令实现的

  27. 2、软件（指令）中断 • 在执行中断调用指令INT n时产生的一个向量号为n（0 ~ 255）的内部中断，称为指令中断。 • 被成为向量化的子程序调用，一般会是功能比较复杂的仿真子程序。 • 所有的外部中断也可以用指令调用。

  28. 3、外部中断 • 外部中断是由于8088外部提出中断请求引起的程序中断 • 利用外部中断，微机系统可以实时响应外部设备的数据传送请求，能够及时处理外部意外或紧急事件 • 外部中断的原因是处理器外部随机产生的，所以是真正的中断（Interrupt） • 内部中断的原因是处理器执行程序出现异常，所以经常被称为异常（Exception）

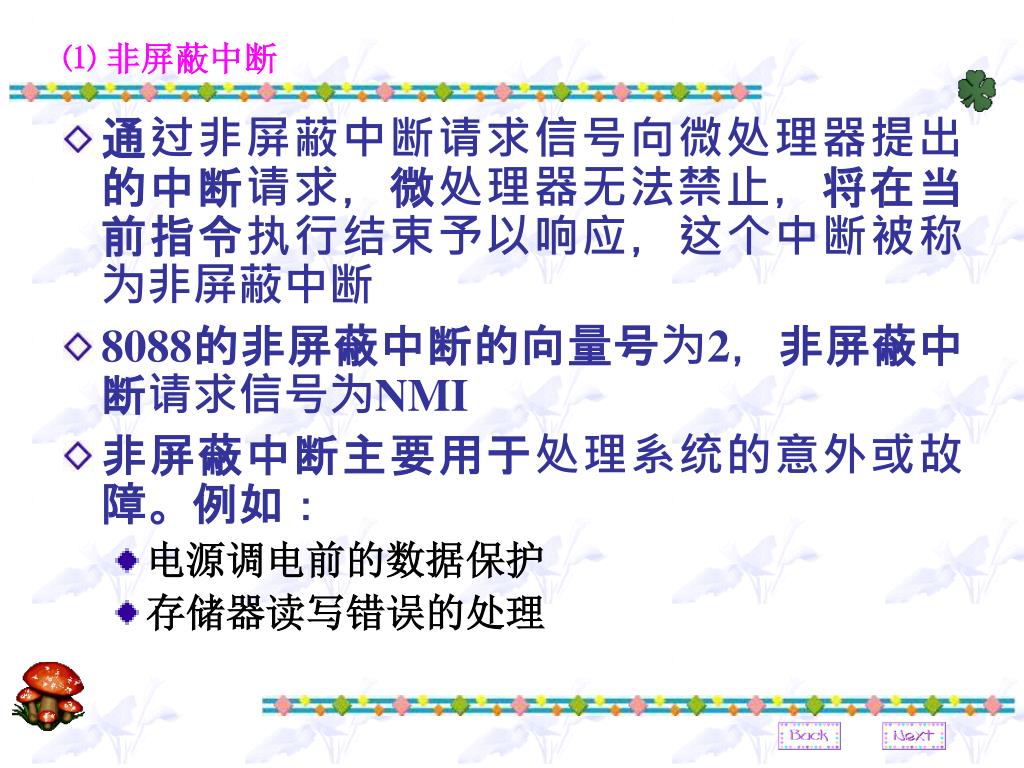

  29. ⑴ 非屏蔽中断 • 通过非屏蔽中断请求信号向微处理器提出的中断请求，微处理器无法禁止，将在当前指令执行结束予以响应，这个中断被称为非屏蔽中断 • 8088的非屏蔽中断的向量号为2，非屏蔽中断请求信号为NMI • 非屏蔽中断主要用于处理系统的意外或故障。例如： • 电源调电前的数据保护 • 存储器读写错误的处理

  30. ⑵ 可屏蔽中断 • 外部通过可屏蔽中断请求信号向微处理器提出的中断，微处理器在允许可屏蔽中断的条件下，在当前指令执行结束予以响应，同时输出可屏蔽中断响应信号，这个中断就是可屏蔽中断 • 8088的可屏蔽中断请求和响应信号分别是INTR和INTA*；由IF标志控制可屏蔽中断是否允许响应；向量号来自外部中断控制器。

  31. 申请在INTR线上发出信号，可以被CPU查到，有要在服务完成前及时撤销，以防重复触发。申请在INTR线上发出信号，可以被CPU查到，有要在服务完成前及时撤销，以防重复触发。 • INTA*作为中断应答信号，送出两个负脉冲，第一个通知外设得到响应，第二个将中断类型号送上数据线。 • 8088通常需要配合中断控制器8259A共同处理可屏蔽中断 • 可屏蔽中断主要用于主机与外设交换数据 明 确 IF 标 志 的 状 态 是 关 键

  32. 8086/8088的中断响应过程 • 查询中断的顺序， • 决定了各种中断源的优先权 • 软件中断 • 除法错中断 • 指令中断 • 溢出中断 • 非屏蔽中断 • 可屏蔽中断 • 单步中断 高 低 现行指令 Y 软件中断 N Y NMI N 中断响应周期 读中断向量号 Y Y INTR IF＝1 N N Y TF=1 N 下条指令

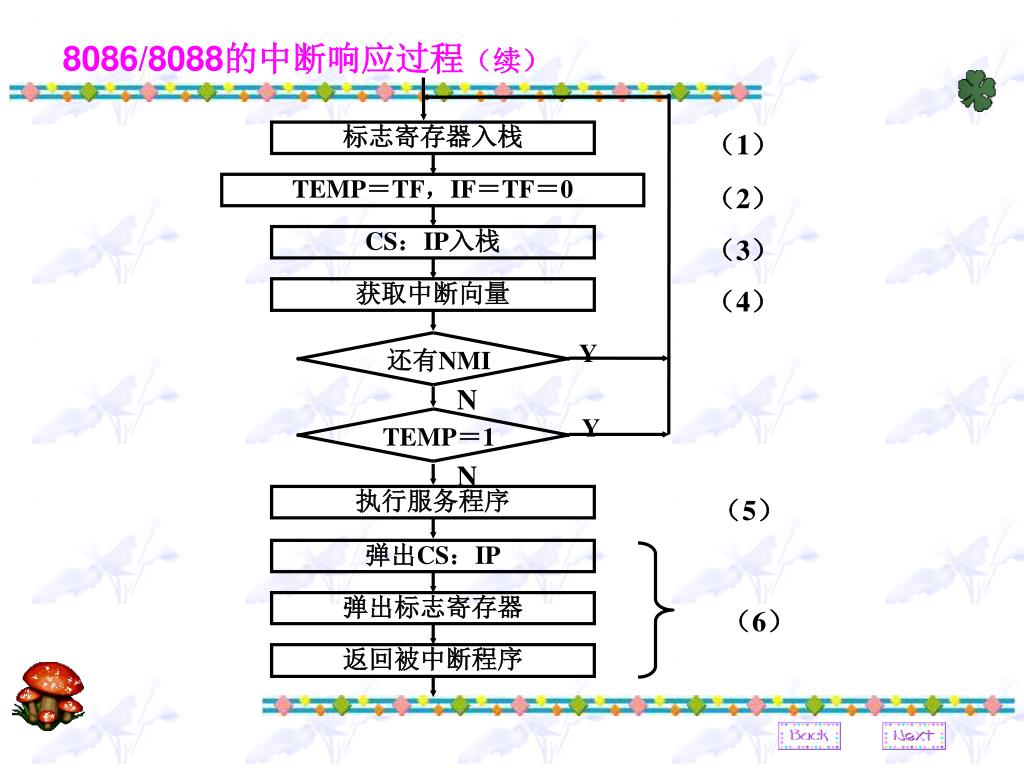

  33. 8086/8088的中断响应过程（续） 标志寄存器入栈 （1） TEMP＝TF，IF＝TF＝0 （2） CS：IP入栈 （3） 获取中断向量 （4） Y 还有NMI N Y TEMP＝1 N 执行服务程序 （5） 弹出CS：IP 弹出标志寄存器 （6） 返回被中断程序

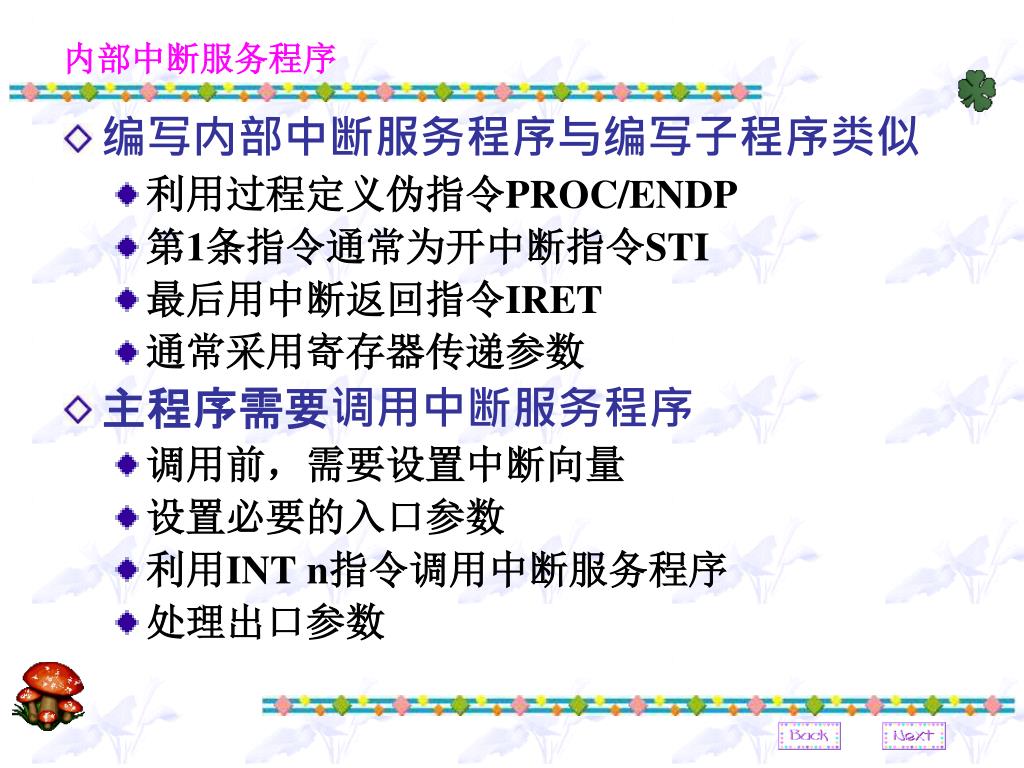

  34. 内部中断服务程序 • 编写内部中断服务程序与编写子程序类似 • 利用过程定义伪指令PROC/ENDP • 第1条指令通常为开中断指令STI • 最后用中断返回指令IRET • 通常采用寄存器传递参数 • 主程序需要调用中断服务程序 • 调用前，需要设置中断向量 • 设置必要的入口参数 • 利用INT n指令调用中断服务程序 • 处理出口参数

  35. 8.3 中断控制器8259A 呱。。。 呱，打扰一下 呱，还有我 呱呱

  36. 中断申请管理接口的主要功能: 1.向CPU的引脚INTR发中断申请信号 • 当有多个外设同时发出中断请求时， • 能按照一定的优先级顺序，向CPU发出中断申请， • 使CPU能优先响应优先级最高的外部设备的中断申请。 2.送中断类型号 • 在CPU中断响应周期，针对不同外设的中断请求， • 向CPU传送不同的中断类型号， • 使CPU执行相应的中断子程。

  37. Intel 8259A是可编程中断控制器 • 用于管理Intel 8080/8085、8086/8088、80286/80386的可屏蔽中断 • 8259A的基本功能 • 一片8259A可以管理8级中断，可扩展至64级 • 每一级中断都可单独被屏蔽或允许 • 在中断响应周期，可提供相应的中断向量号 • 8259A设计有多种工作方式，可通过编程选择

  38. 8259A的引脚双列直插式芯片，28个引脚 8259A Vcc + 5V 总线 18.2Hz IR0 IR1 IR2 IR3 IR4 IR5 IR6 IR7 方 波 数 据 线 D0 ~ D7 D0 ~ D7 键 盘 保 留 串 口2 IOR RD 串 口1 IOW WR 硬 盘 A0 A0 软 盘 打印机 片 选 译 码 CS A5 ~ A9 20~3FH SP/EN CA0 CA1 CA2 GND 用于多片 8259A 级连情况 INTA INTA INT INTR

  39. 一、8259A的引脚、结构和工作原理 • 引脚 • 1、D0~D7: 8条数据线，与CPU数据总线相连，进行数据交换，写入控制字或送出类型号。 • 2、INT：中断请求，与CPU INTR相连发出中断申请。 • INTA*: 接收来自CPU的响应信号，一般两个负脉冲。 • RD*: 读信号，读CPU某个内部寄存器的内容 • WR*：写信号，通知CPU接收命令字。

  40. CS*:片选信号 • A0：1片8259A占用两个端口地址，一个偶地址（A0＝0）较低，一个奇地址（A0＝1）较高。 • IR0~IR7: 分别接8个外设中断请求或从片中断请求。 • CAS0~CAS2:主从结构时，区分不同的从片。 • SP*/EN*: 双向线，(由初始化命令字设置) • 非缓冲方式：输入 SP*＝1本片主片， SP*＝0本片主片 • 缓冲方式：输出EN*＝0有效，数据从8259传向8086，一般用于驱动一个总线驱动器

  41. 关于数据线和地址线的连接 • 8259A只有8根数据线，一般与8086的低8根数据线相连，因此必须把8086地址线的A1与8259A的A0相连。 • 其中A0＝0为偶地址 • A0＝1为奇地址。

  42. 8259A的内部结构 • 8259的内部控制器。 • 1 根据中断请求寄存器IRR、中断屏蔽寄存器IMR的设置情况，通过优先级比较器判定优先级; • 2 向其他部件发出控制信号; • 3 并发出中断请求信号INT; • 4 接受中断响应信号INTA，使中断服务寄存器ISR的相应位置1，IRR的相应位清0; • 5 在INTA第二个负脉冲到来的时候送出中断类型号; • 6 根据中断结束类型对ISR的相应位清0。 RD WR A0 CS INTA 控制逻辑 INT D7~D0 数据 总线 缓冲器 中断服务寄存器 优先权判别电路 中断请求寄存器 IR0 读/写 控制 逻辑 IR7 CAS0 级联 缓冲器 比较器 • *用以比较正在处理的中断和刚刚进入的中断请求之间的优先级别，以决定是否产生多重中断或中断嵌套. • *保存对中断请求信号IR的屏蔽状态 • *Di位为1表示IRi中断被屏蔽（禁止）,为0表示允许; • *各自独立. • *保存正在被8259A服务着的中断状态; • *Di位为1表示IRi中断正在服务中,为0表示没有被服务. CSA1 • * 保存8条外界中断请求信号IR0～IR7的请求状态; • * Di位为1表示IRi引脚有中断请求；为0表示无请求. CAS2 中断屏蔽寄存器 SP/EN

  43. 8259A的内部寄存器 • 中断请求寄存器IRR • 保存8条外界中断请求信号IR0～IR7的请求状态 • Di位为1表示IRi引脚有中断请求；为0表示无请求 • 中断服务寄存器ISR • 保存正在被8259A服务着的中断状态 • Di位为1表示IRi中断正在服务中；为0表示没有被服务 • 中断屏蔽寄存器IMR • 保存对中断请求信号IR的屏蔽状态 • Di位为1表示IRi中断被屏蔽（禁止）；为0表示允许

  44. 优先级比较器(裁决器) • 用以比较正在处理的中断和刚刚进入的中断请求之间的优先级别，以决定是否产生多重中断或中断嵌套。 • 数据总线缓冲器 • 它是8259A与系统数据总线的接口，是8位双向三态缓冲器。CPU与8259A之间的控制命令信息、状态信息以及中断类型信息，都是通过该缓冲器传送的。 • 读/写控制逻辑 • CPU通过它实现对8259A的读/写操作。

  45. 级连缓冲器： • 用以实现8259A芯片之间的级连，使得中断源可以由8级扩展至64级。 • 控制逻辑电路 • 对整个芯片内部各部件的工作进行协调和控制。8259的中断控制部分有7各寄存器，根据初始化命令字和操作命令字工作。

  46. 中断响应过程CPU在INTA*上给出两个负脉冲 • 第一个负脉冲使8259A作如下的工作： • 使IRR寄存器暂时失效，不再接收新的申请，第二个负脉冲恢复 • 使当前的ISR中的相应位置1 • 使IRR中的相应位清0 • 第二个负脉冲 • 使中断类型寄存器的ICW2的内容送D0～D7（中断类型码） • 如果ICW4中的自动结束位为1，则使ISR的相应位清0。

  47. 三、8259A的工作方式 • 8259A有多种工作方式，这些工作方式，可以通过编程设置或改变。 • 1.优先级的管理方式

  48. (1).全嵌套方式 • 这是8259A默认的优先权设置方式，在全嵌套方式下，8259A所管理的8级中断优先权是固定不变的，其中IR0的中断优先级最高，IR7的中断优先级最低。 • CPU响应中断后，请求中断的中断源中，优先级最高的中断源，在中断服务寄存器ISR中的相应位置位，而且把它的中断矢量送至系统数据总线，在此中断源的中断服务完成之前，与它同级或优先级低的中断源的中断请求被屏蔽，只有优先级比它高的中断源的中断请求才是运算的，从而出现中断嵌套。

  49. (2).特殊全嵌套方式 • 特殊全嵌套方式与全嵌套方式基本相同，所不同的是，当CPU处理某一级中断时，如果有同级中断请求，那么CPU也会作出响应，从而形成了对同一级中断的特殊嵌套。 • 特殊全嵌套方式通常应用在有8259A级连的系统中，在这种情况下，对主8259A编程时，通常使它工作在特殊全嵌套方式下。这样，一方面，CPU对于优先级别较高的主片的中断输入是允许的，另一方面，CPU对于来自同一从片的优先级别较高（但对于主片来讲，优先级别是相同的）的中断也是允许、能够响应的。

  50. (3).优先级自动循环方式 • 在实际应用中，中断源优先级的情况是比较复杂的，要求8级中断的优先级在系统工作过程中，可以动态改变。即一个中断源的中断请求被响应之后，其优先级自动降为最低。系统启动时，8级中断优先级默认为IR0—IR7，这时，刚好IR4发出了中断请求，CPU响应之后，若8259A工作在优先级自动循环方式下，则中断优先级自动变为IR5、IR6、IR7、IR0、IR1、IR2、IR3、IR4。
