Tugas kelompok project persentation

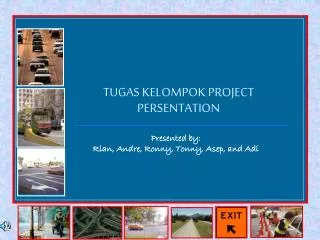

TUGAS KELOMPOK PROJECT PERSENTATION

Presented by:

Rian, Andre, Ronny, Tonny, Asep, and Adi


Tugas kelompok project persentation

PERBANDINGAN VOLUME DENGAN KAPASITAS RUAS JALAN PADA JALAN GODEAN


Tugas kelompok project persentation

Gambar perempatan mirota godean


Latar belakang permasalahan

Latar belakang permasalahan

Adanya peningkatan aktivitas interaksi manusia.

Terbatasnya jaringan jalan.

Kebutuhan perjalanan yang efektif, efisien, aman & nyaman.


Tugas kelompok project persentation

Beberapa hal tersebut di atas menyebabkan terjadinya penumpukan jumlah kendaraan pada beberapa ruas jalan terutama daerah dekat perempatan.


Tugas kelompok project persentation

Gambar dekat pertigaan lampu merah godean


Perumusan masalah

Perumusan masalah

Masalah kemacetan di Yogyakarta sangat perlu diperhatikan, agar pengguna jalan-jalan di Yogyakarta menjadi lebih nyaman. Disini ditinjau salah satu jalan yang ada di Yogyakarta, yaitu jalan Godean. Dengan demikian rumusan permasalahan dalam observasi ini menekan kepada kapasitas ruas jalan tersebut, sehingga menghasilakn solusi terbaik yang dapat memecahkan permasalahan yang ada di jalan tersebut.


Sepeda dan sepeda motor merupakan jumlah kendaraan terbanyak yang melalui jalan ini

Sepeda dan sepeda motor merupakan jumlah kendaraan terbanyak yang melalui jalan ini.


Metodologi yang digunakan

Metodologi yang digunakan

Metoda yang digunakan adalah dengan metoda pencacahan arus lalu lintas (Traffic Counting)

Untuk hitungan analisis kapasitas ruas jalan perkotaan menurut MKJI tahun 1997 digunakan rumus sebagai berikut :

C = Co x FCw x FCsp x FCsf x FCcs

dengan :

C : Kapasitas (smp/jam)

Co : Kapasitas dasar (smp/jam)

FCw : Faktor penyesuaian lebar lajur

FCsp : Faktor penyesuaian distribusi arah

FCsf : Faktor penyesuaian hambatan samping

FCcs : Faktor penyesuaian ukuran kota


Tugas kelompok project persentation

  • Hitungan kapasitas akan di bandingkan dengan volume arus lalu lintas.


Hasil analisis dalam hitungan

Hasil analisis dalam hitungan

C = Co x FCcw x FCcs x FCsf x FCcs

FCcw = 1,0

FCsf = 0,96

FCcs = 0,94

FCcw = 1,0

C= 2900 x 1,0 x 1,0 x 0,96 x 0,94

= 2616,96 smp/jam

Jadi kapasitas jalan Godean dengan tipe jalan 2/2 UD adalah 2616,96 smp/jam


Tugas kelompok project persentation

Waktu

HV

LV

MC

Jumlah

06.15 – 06.30

06.30 – 06.45

06.45 – 07.00

07.00 – 07,15

07.15 – 07.30

07.30 – 07.45

07.45 – 08.00

08.00 – 08.15

44

42

46

23

41

45

41

44

138

150

109

113

124

122

121

99

1114

1472

1363

1025

974

1176

989

913

1296

1664

1518

1161

1139

1343

1151

1056

Hasil Analisa di Lapangan

Sumber data lapangan


Jam tersibuk dimulai pukul 06 15 07 15 phv 1296 1664 1518 1161 5639 smp jam

Jam tersibuk dimulai pukul 06.15 – 07.15PHV = 1296 + 1664 + 1518 + 1161 = 5639 smp/jam

PHV > Co

5639 > 2616,6

Permasalahan yang timbul adalah kapasitas ruas jalan sudah tidak dapat

menampung volume kendaraan yang melaluinya.


Solusi pemecahan yang dapat diambil adalah

Solusi pemecahan yang dapat diambil adalah

Solusi yang dapat di ambil untuk

memecahkan permasalahan tersebut adalah dengan cara merubah jalan

Godean tersebut dari tipe 2/2 UD menjadi 4/2 UD sehingga dapat

meningkatkan kapasitas jalan tersebut.


Hasil usulan dalam perhitungan yang dapat ditawarkan

Hasil usulan dalam perhitungan yang dapat ditawarkan:

C = Co* x FCcw x FCcs x FCsf x FCcs

Co* = n x Co

= 4 x 1500 = 6000 smp/jam ( total 4 lajur )

FCcw = 1,0

FCsf = 1,01

FCcs = 0,94

FCcw = 1,0

C = 6000 x 1,0 x 1,0 x 1,01 x 0,94

= 5696,4 smp/jam


Tugas kelompok project persentation

Jadi setelah jalan di rubah menjadi 4/2 UD dengan lebar perkerasan 3 meter per lajur, lebar bahu 1,5 meter dan tipe hambatan low ( rendah ) kapasitas jalan menjadi 5696,4 smp/jam sehingga dapat memenuhi jumlah kendaraan pada jam tersibuk yang terjadi pada jalan Godean.

Penutup


Thank s for your attention

Thank’s for your attention
