  1. ООО TЭК-Тех ООО «ТЭК-Тех» Современные средства автоматизации и метрологии Начальник отдела продаж Максим Фомин 13.09.2012

  2. ООО TЭК-Тех Тезисы доклада ● Государственные эталоны ● Датчики давления и уровня ● Портативные калибраторы ● Решения для автоматической поверки

  3. ООО TЭК-Тех Направления Партнеры • Давление • Влажность ASL • Температура • Электрические измерения • Авиация

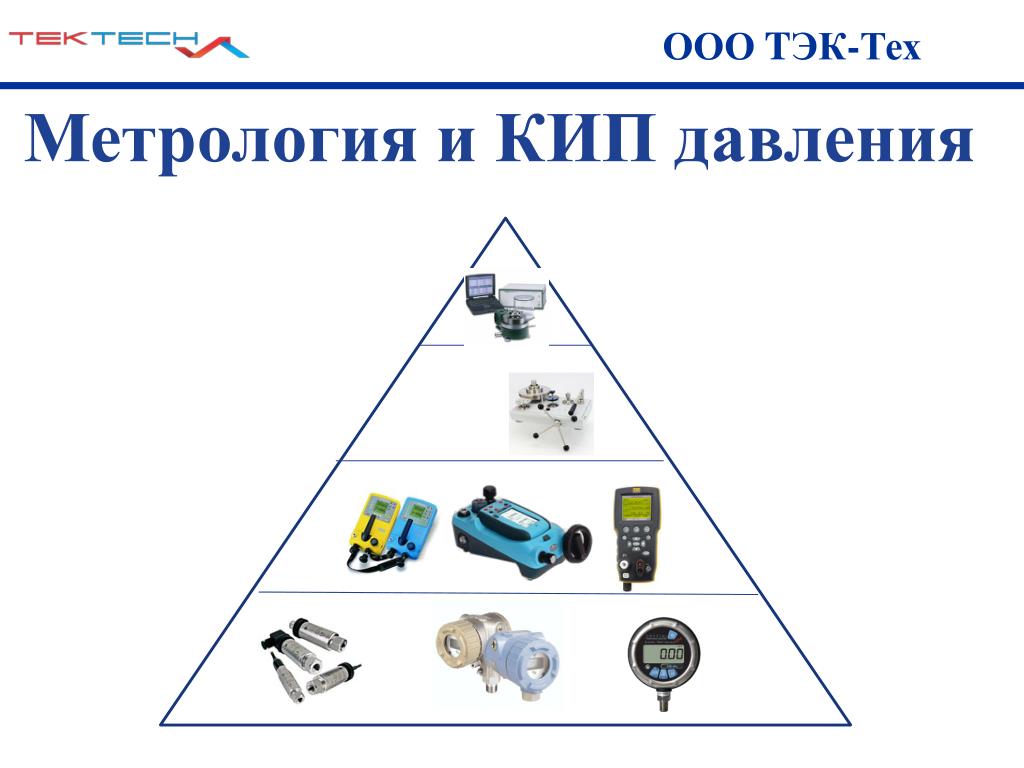

  4. ООО TЭК-Тех Метрология и КИП давления

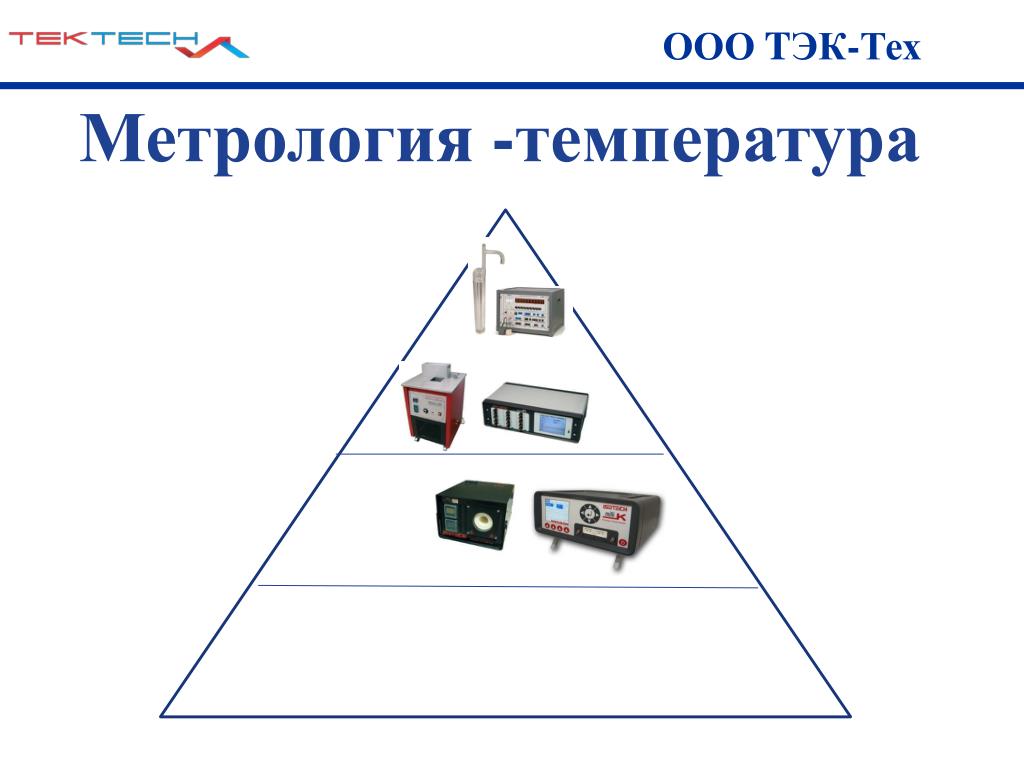

  5. ООО TЭК-Тех Метрология -температура

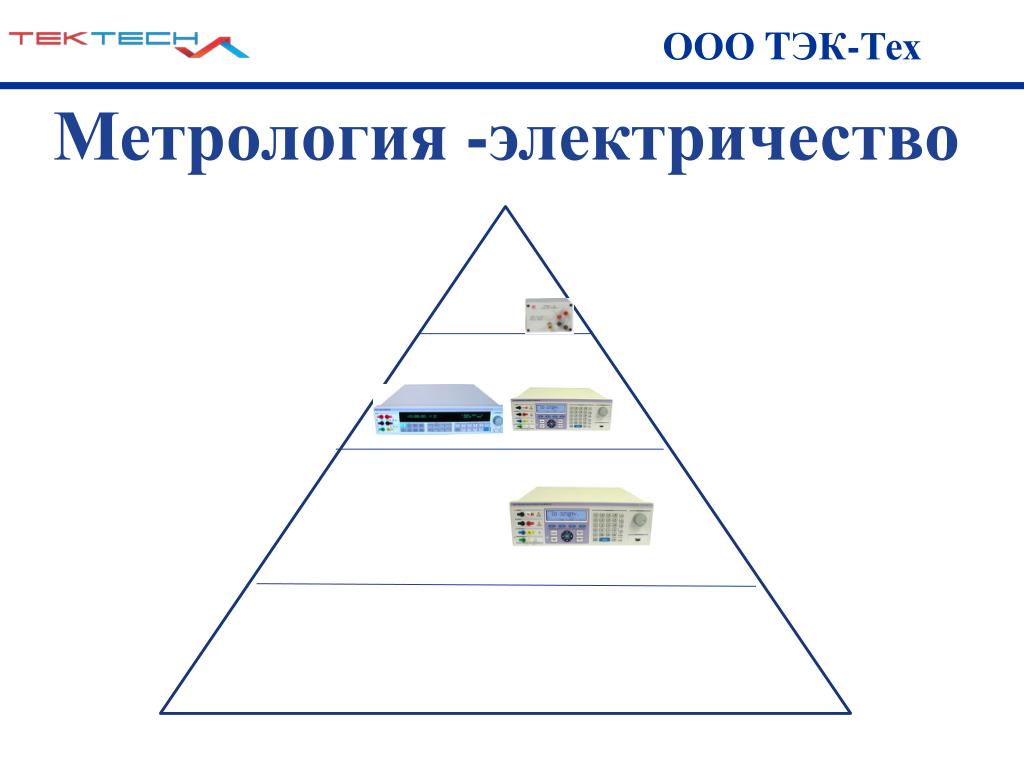

  6. ООО TЭК-Тех Метрология -электричество

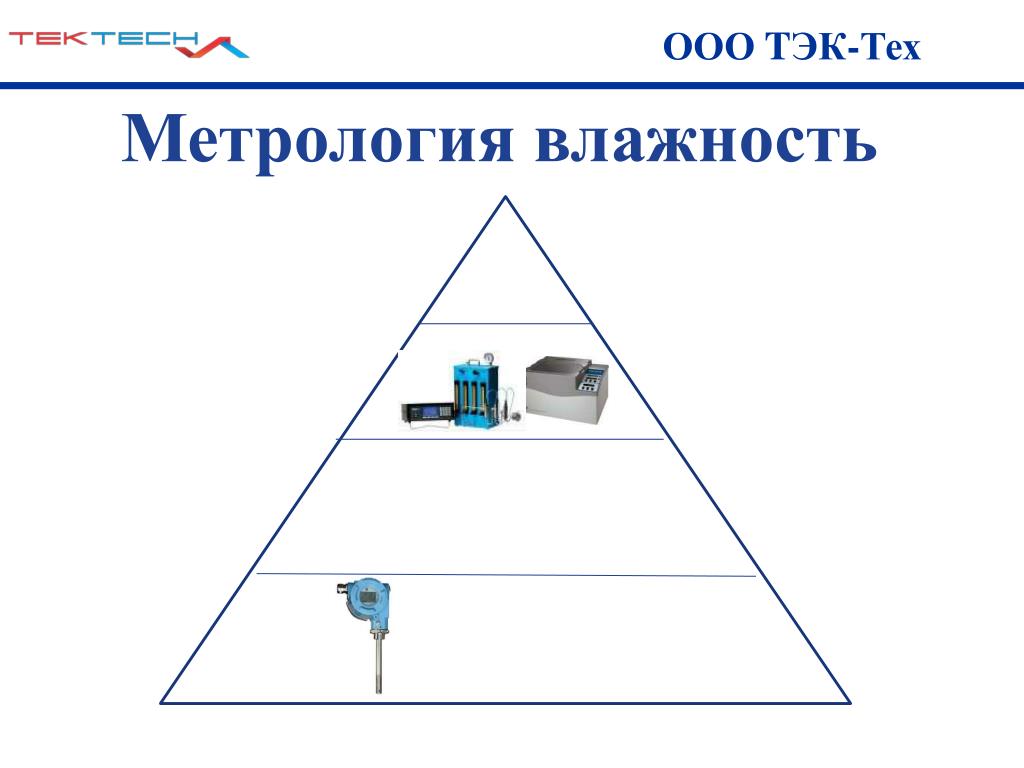

  7. ООО TЭК-Тех Метрология влажность

  8. ООО TЭК-Тех ООО ТЭК-Тех партнер General Electric на Pоссийском рынке

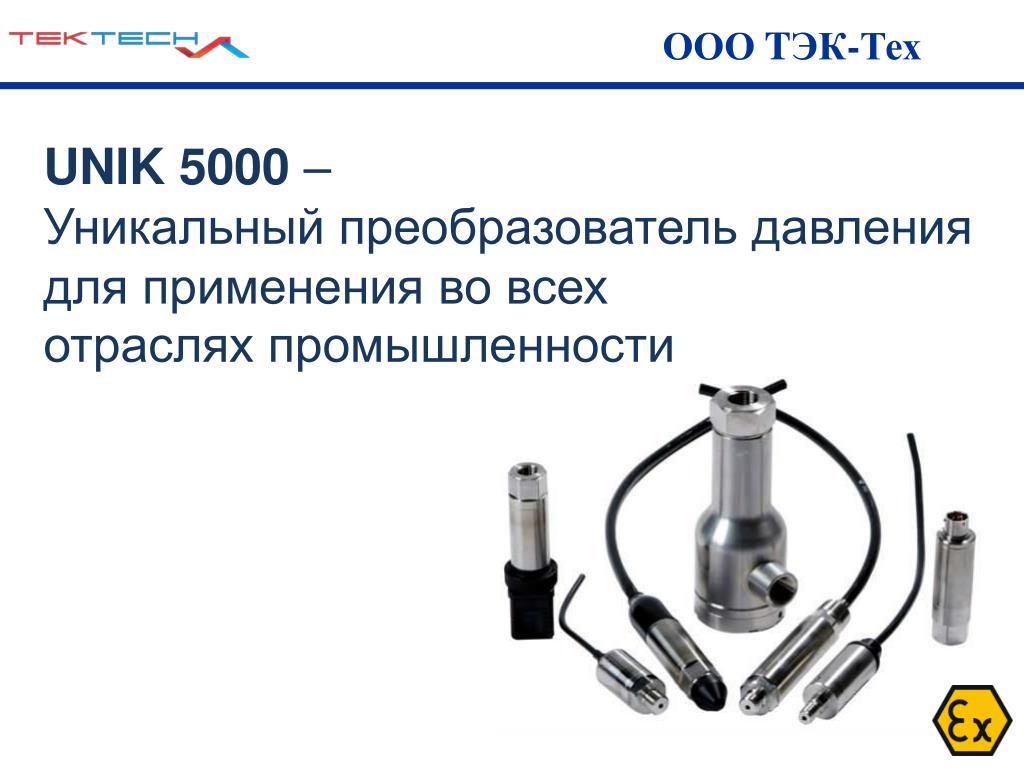

  9. UNIK 5000 – Уникальный преобразователь давления для применения во всех отраслях промышленности ООО TЭК-Тех

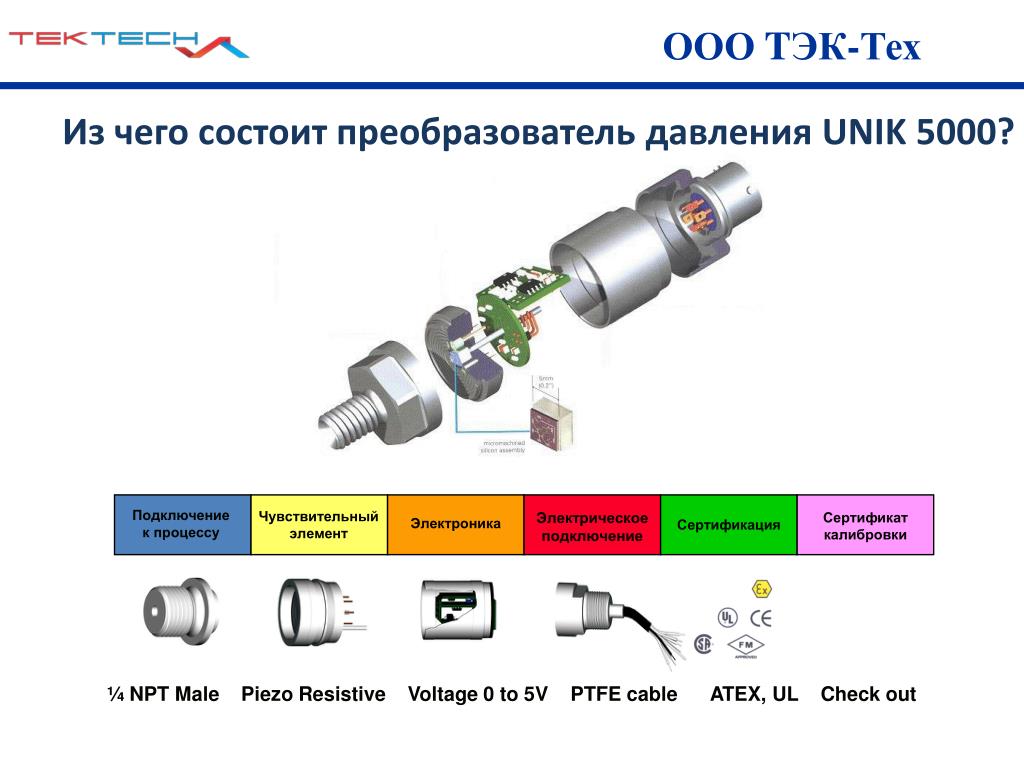

  10. Подключение к процессу Чувствительный элемент Электрическое подключение Сертификат калибровки Электроника Сертификация ООО TЭК-Тех Из чего состоит преобразователь давления UNIK 5000? ¼ NPT MalePiezo ResistiveVoltage 0 to 5V PTFE cable ATEX, UL Check out

  11. ООО TЭК-Тех Различные типы давлений Reference Schematic Application Example Gauge (G) Pressure Pressure Barometric Pressure Input Electronically defined Sealed Pressure Pressure Input Sealed Gauge (SG) Pressure +ve Pressure Input -ve Pressure Input Differential (Dp) Pressure Pressure Input Vacuum Pressure Absolute (A) Pressure

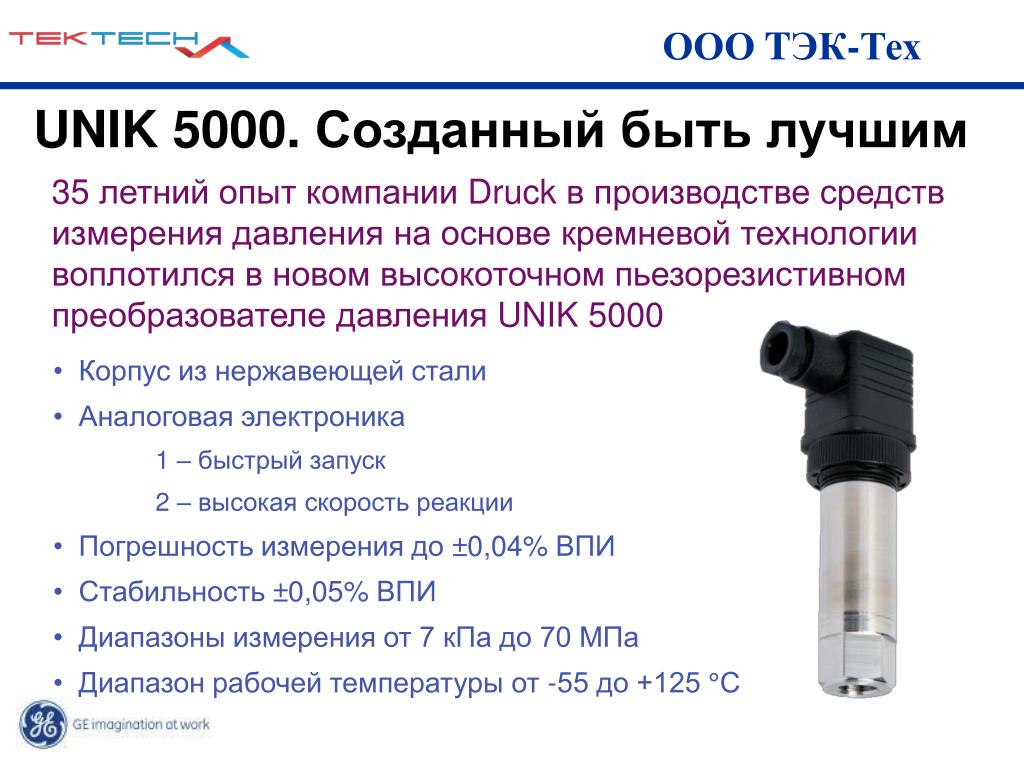

  12. ООО TЭК-Тех UNIK 5000. Созданный быть лучшим 35 летний опыт компании Druck в производстве средств измерения давления на основе кремневой технологии воплотился в новом высокоточном пьезорезистивном преобразователе давления UNIK 5000 • Корпус из нержавеющей стали • Аналоговая электроника • 1 – быстрый запуск • 2 – высокая скорость реакции • Погрешность измерения до ±0,04% ВПИ • Стабильность ±0,05% ВПИ • Диапазоны измерения от 7 кПа до 70 МПа • Диапазон рабочей температуры от -55 до +125 °С

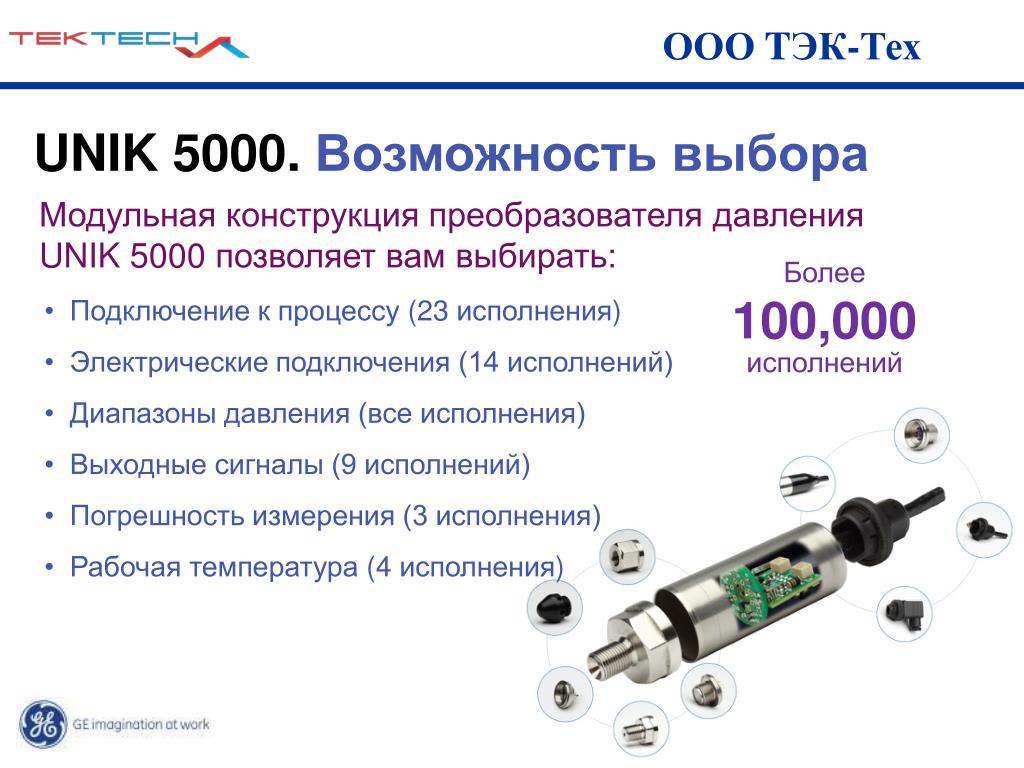

  13. ООО TЭК-Тех UNIK 5000. Возможность выбора Модульная конструкция преобразователя давления UNIK 5000 позволяет вам выбирать: Более 100,000 исполнений • Подключение к процессу (23 исполнения) • Электрические подключения (14 исполнений) • Диапазоны давления (все исполнения) • Выходные сигналы (9 исполнений) • Погрешность измерения (3 исполнения) • Рабочая температура (4 исполнения)

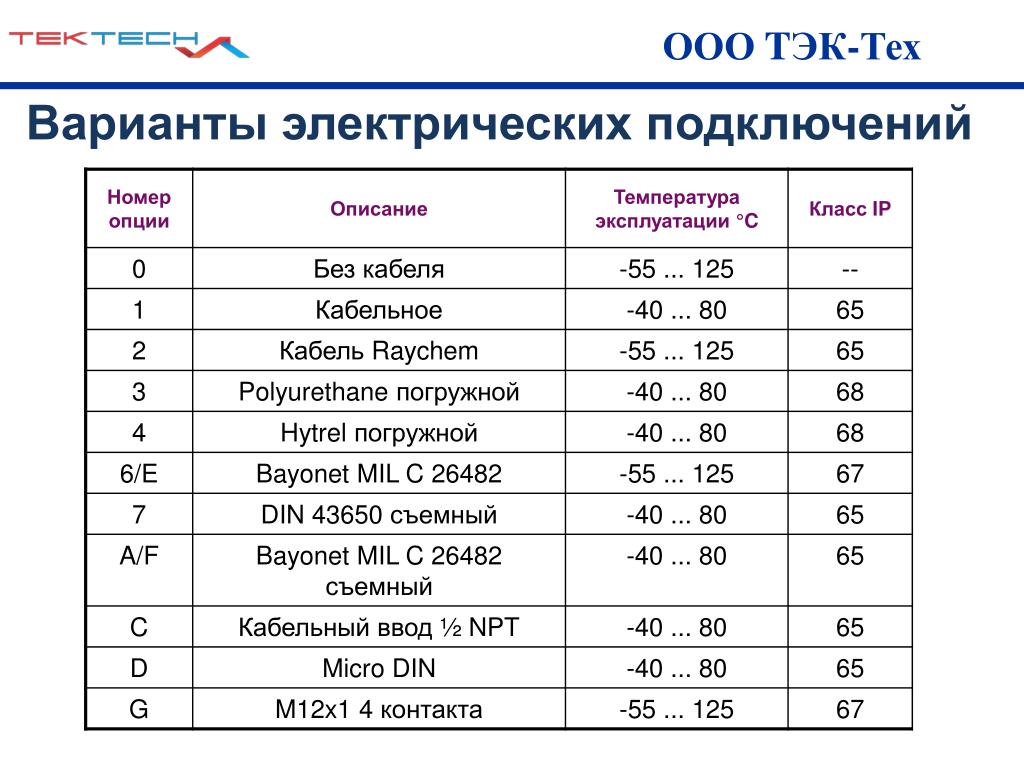

  14. ООО TЭК-Тех Варианты электрических подключений

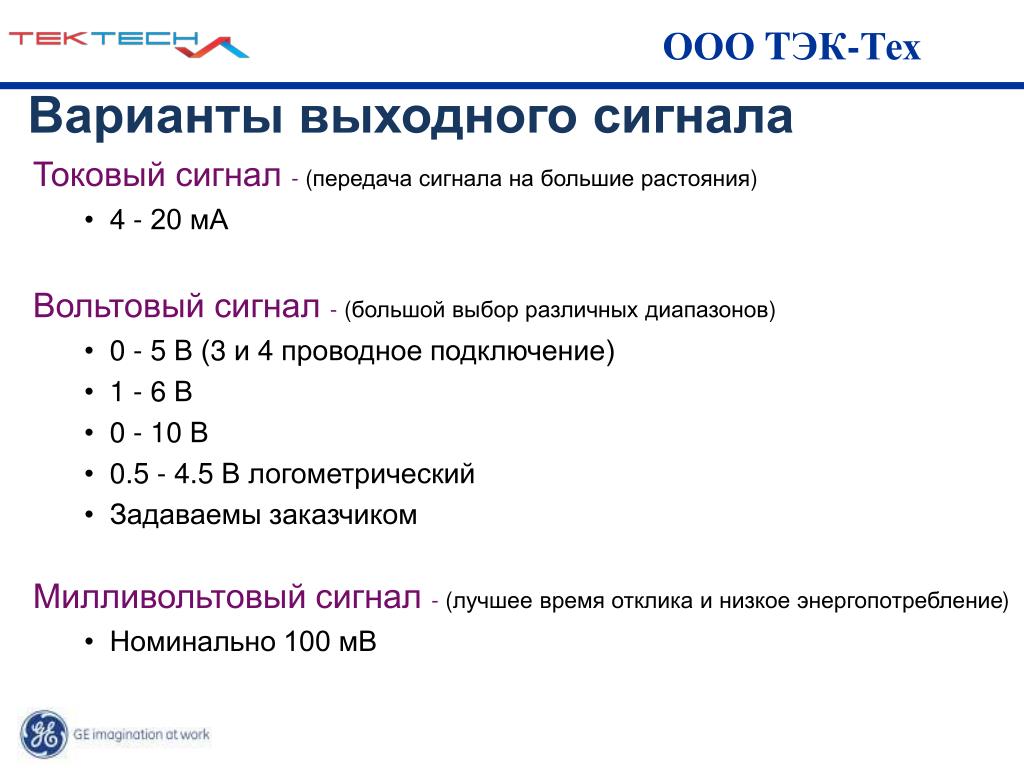

  15. ООО TЭК-Тех Варианты выходного сигнала • Токовый сигнал -(передача сигнала на большие растояния) • 4 - 20 мА • Вольтовый сигнал-(большой выбор различных диапазонов) • 0 - 5 В (3 и 4 проводное подключение) • 1 - 6 В • 0 - 10 В • 0.5 - 4.5 В логометрический • Задаваемы заказчиком • Милливольтовый сигнал-(лучшее время отклика и низкое энергопотребление) • Номинально 100 мВ

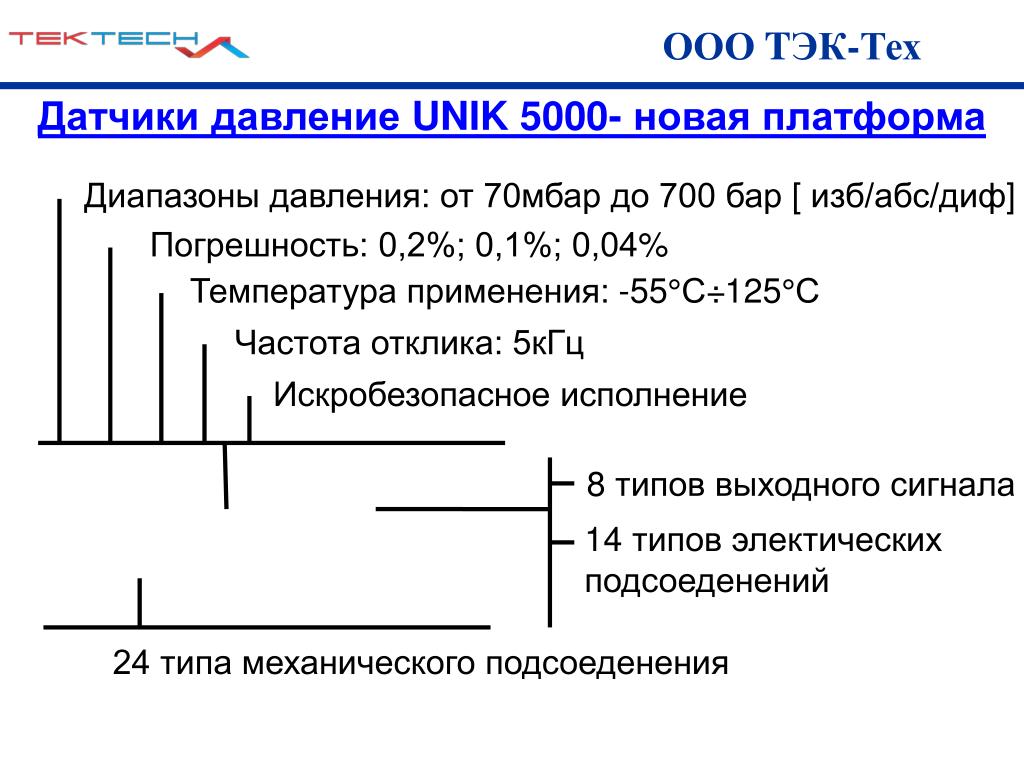

  16. ООО TЭК-Тех Датчики давление UNIK 5000- новая платформа Диапазоны давления: от 70мбар до 700 бар [ изб/абс/диф] Погрешность: 0,2%; 0,1%; 0,04% Температура применения: -55°С÷125°С Частота отклика: 5кГц Искробезопасное исполнение 8 типов выходного сигнала 14типов электических подсоеденений 24 типа механического подсоеденения

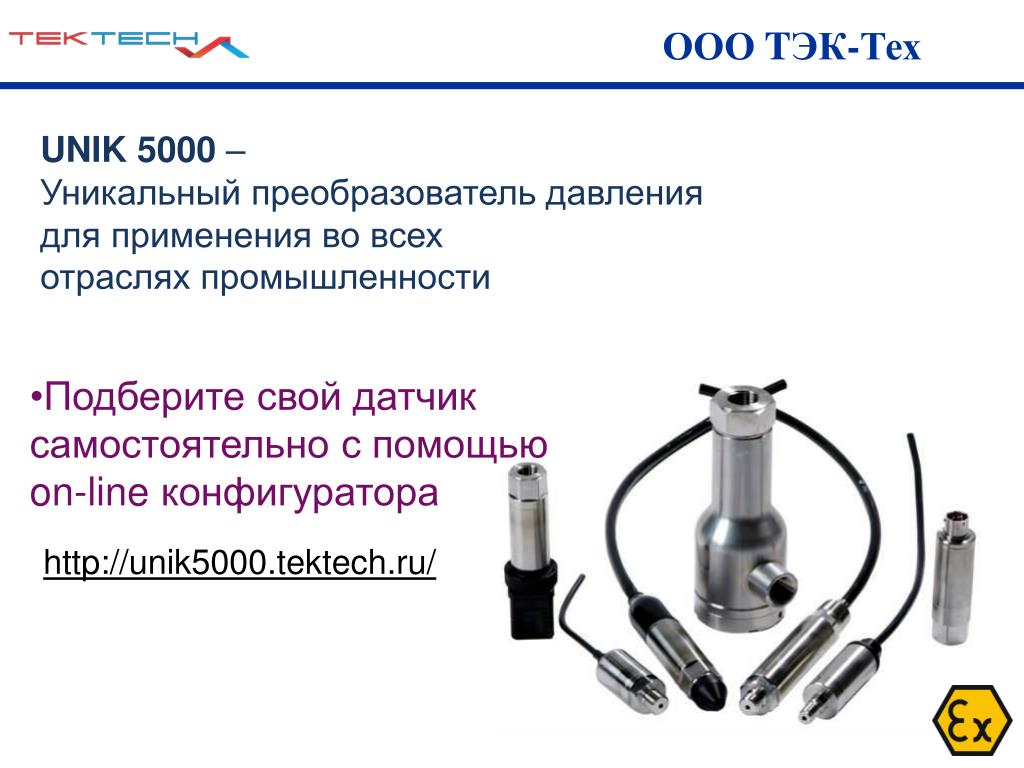

  17. UNIK 5000 – Уникальный преобразователь давления для применения во всех отраслях промышленности Подберите свой датчик самостоятельно с помощью on-line конфигуратора ООО TЭК-Тех http://unik5000.tektech.ru/

  18. Контроллеры/индикаторы давления серии PACE

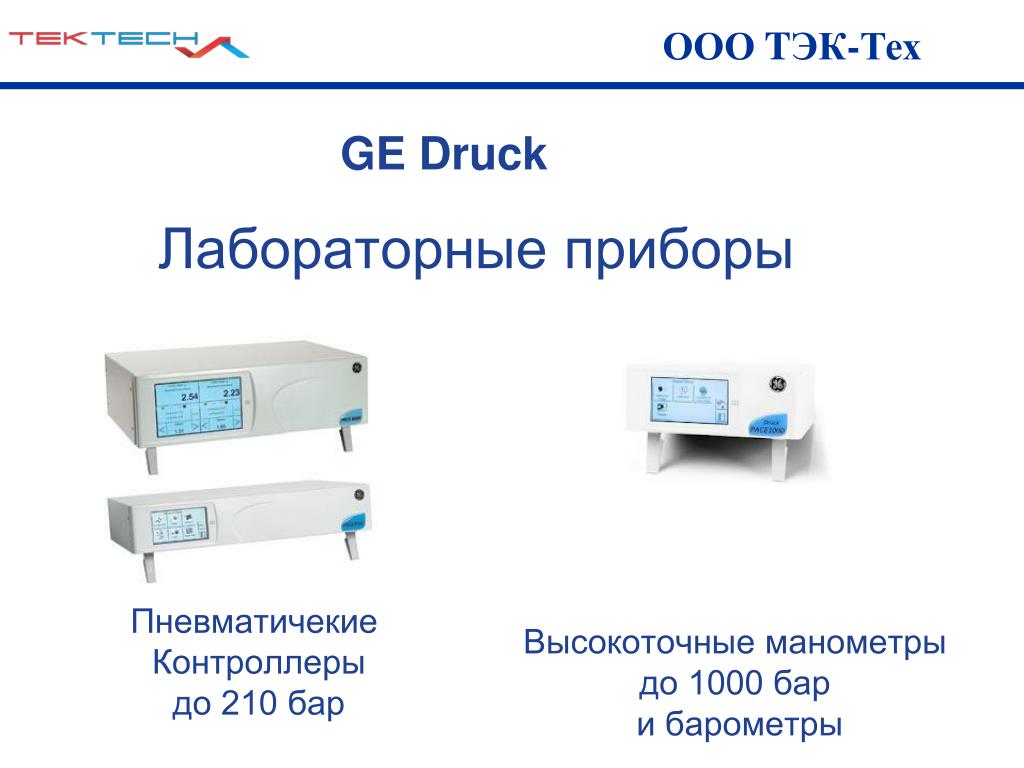

  19. ООО TЭК-Тех GE Druck Лабораторные приборы Пневматичекие Контроллеры до 210 бар Высокоточные манометры до 1000 бар и барометры

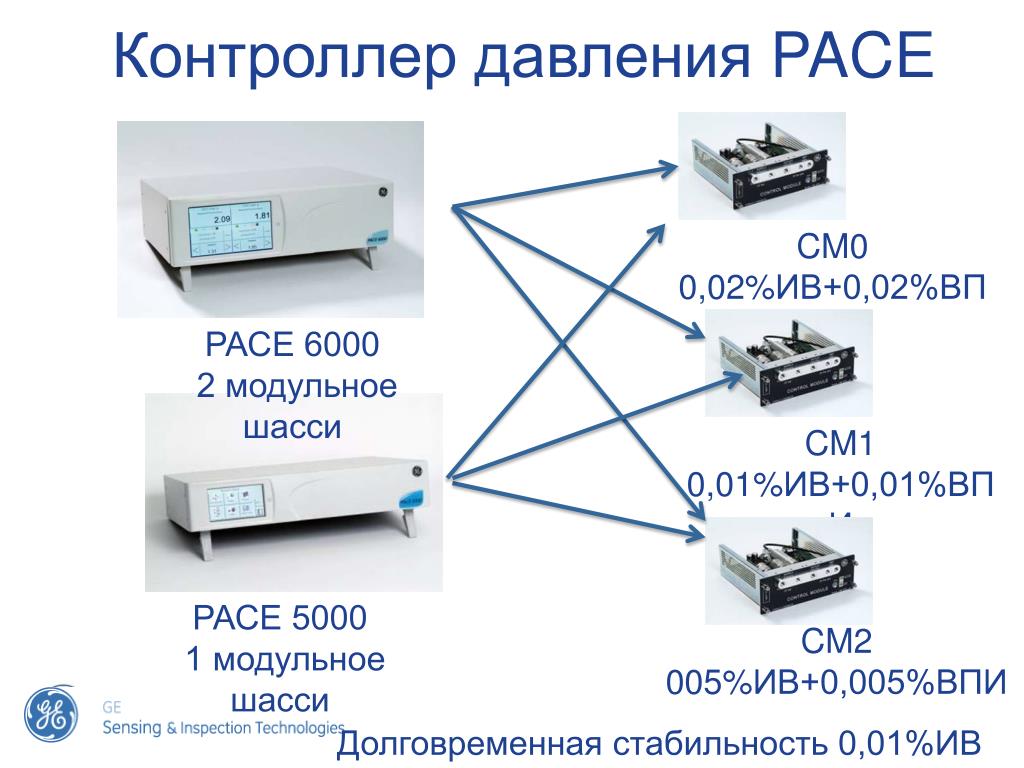

  20. Контроллер давления PACE CM00,02%ИВ+0,02%ВПИ РАСЕ 6000 2 модульное шасси CM1 0,01%ИВ+0,01%ВПИ РАСЕ 5000 1 модульное шасси CM2 005%ИВ+0,005%ВПИ Долговременная стабильность 0,01%ИВ

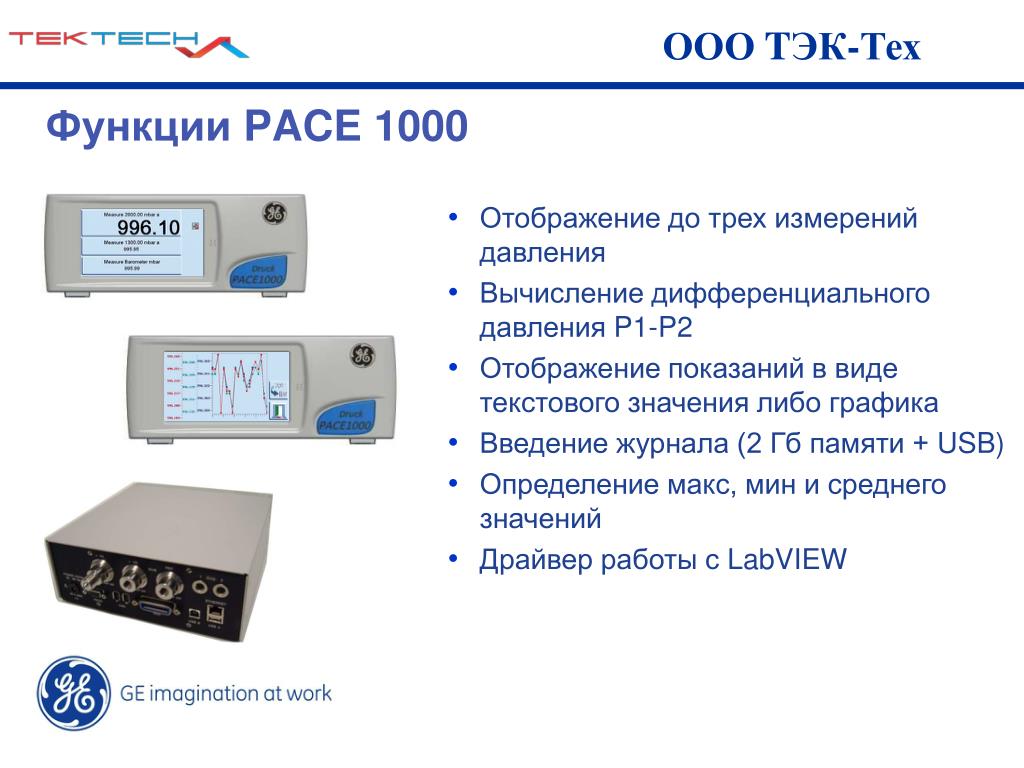

  21. ООО TЭК-Тех Функции PACE 1000 • Отображение до трех измерений давления • Вычисление дифференциального давления P1-P2 • Отображение показаний в виде текстового значения либо графика • Введение журнала (2 Гб памяти + USB) • Определение макс, мин и среднего значений • Драйвер работы с LabVIEW

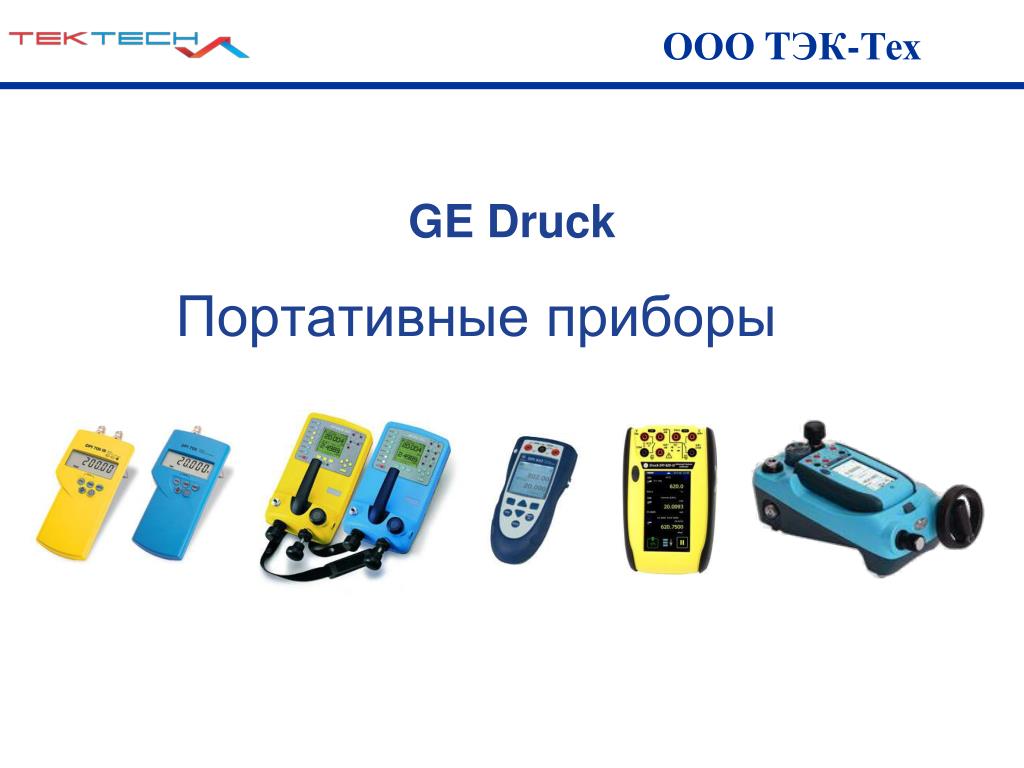

  22. ООО TЭК-Тех GE Druck Портативные приборы

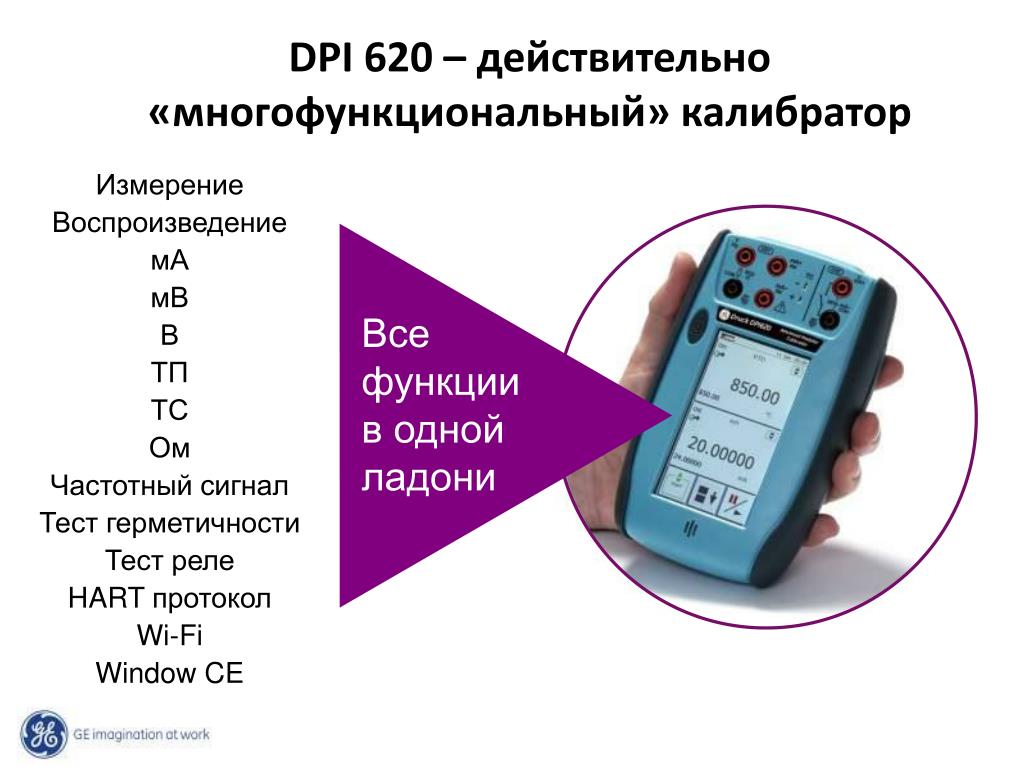

  23. Все функции в одной ладони Измерение Воспроизведение мА мВ В ТП ТС Ом Частотный сигнал Тест герметичности Тест реле HART протокол Wi-Fi Window CE DPI 620 – действительно «многофункциональный» калибратор

  24. DPI 620 модульная калибровочная система • DPI 620 многофункциональный калибратор-HART коммуникатор • PV 621 20 bar генератор давления • PV 622 100 bar генератор давления • DPI 620 CE многофункциональный калибратор-HART коммуникатор с ОС Windows CE и безпроводной сетью WiFi • PV 623 1000 bar генератор давления • PM 620 модуль давления • MC 620 держатель модулей давления • Intecal field calibration manager

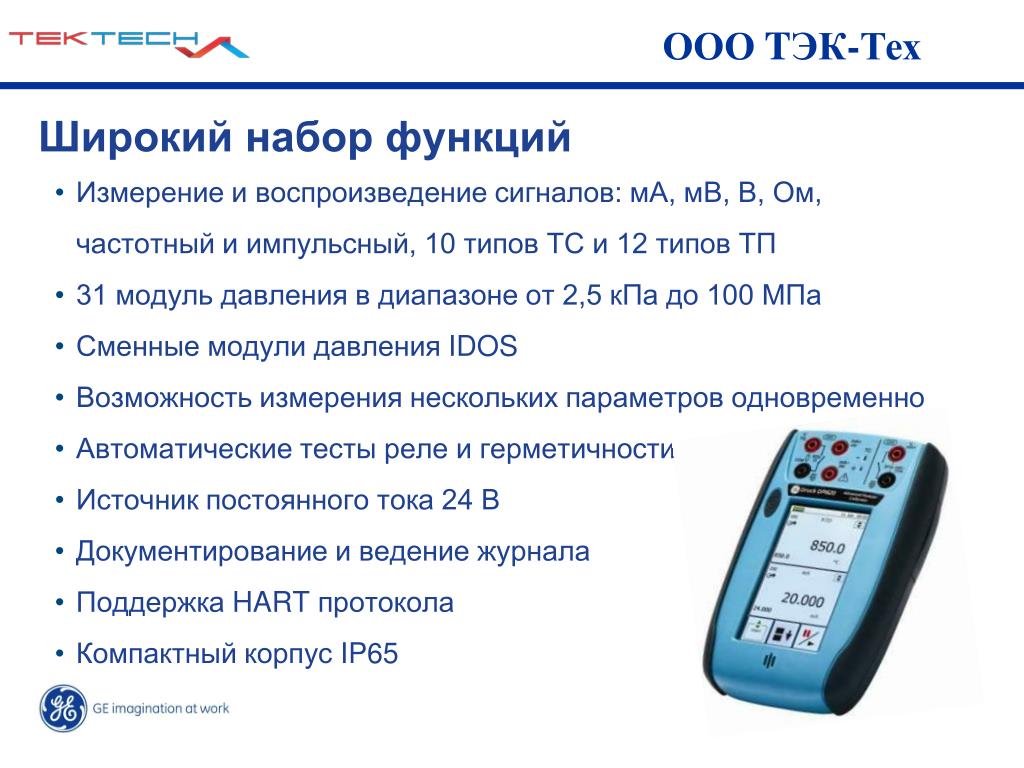

  25. ООО TЭК-Тех Широкий набор функций • Измерение и воспроизведение сигналов: мА, мВ, В, Ом, частотный и импульсный, 10 типов ТС и 12 типов ТП • 31 модуль давления в диапазоне от 2,5 кПа до 100 МПа • Сменные модули давления IDOS • Возможность измерения нескольких параметров одновременно • Автоматические тесты реле и герметичности • Источник постоянного тока 24 В • Документирование и ведение журнала • Поддержка HART протокола • Компактный корпус IP65

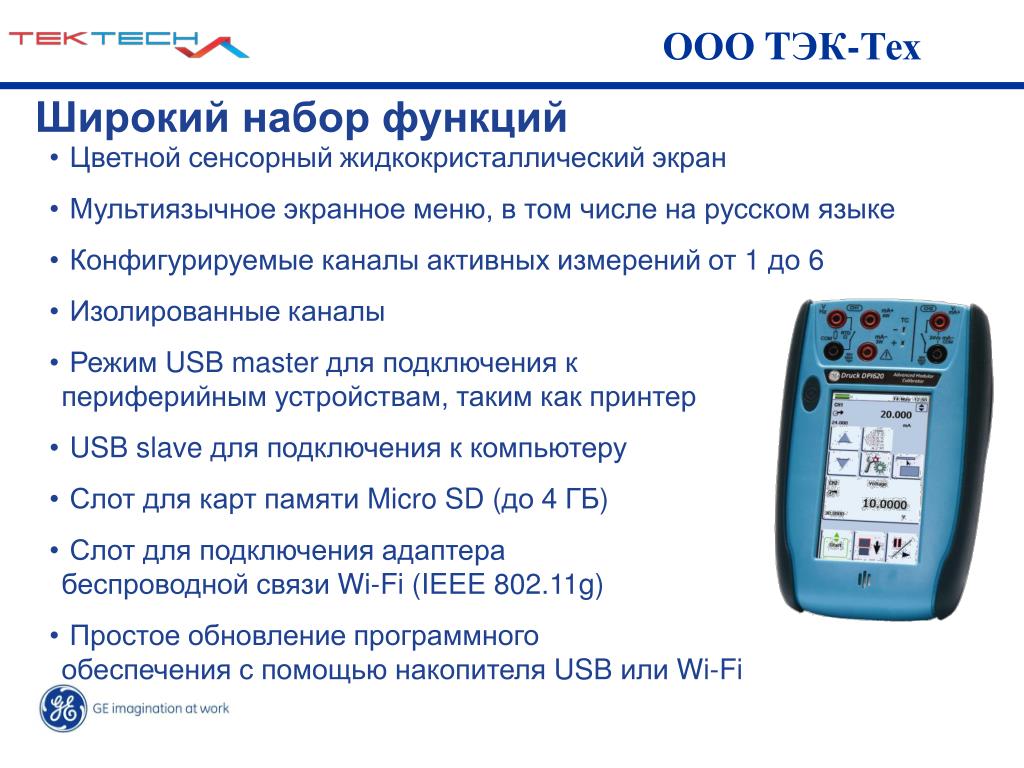

  26. ООО TЭК-Тех Широкий набор функций • Цветной сенсорный жидкокристаллический экран • Мультиязычное экранное меню, в том числе на русском языке • Конфигурируемые каналы активных измерений от 1 до 6 • Изолированные каналы • Режим USB master для подключения к периферийным устройствам, таким как принтер • USB slave для подключения к компьютеру • Слот для карт памяти Micro SD (до 4 ГБ) • Слот для подключения адаптера беспроводной связи Wi-Fi (IEEE 802.11g) • Простое обновление программногообеспеченияс помощью накопителя USB или Wi-Fi

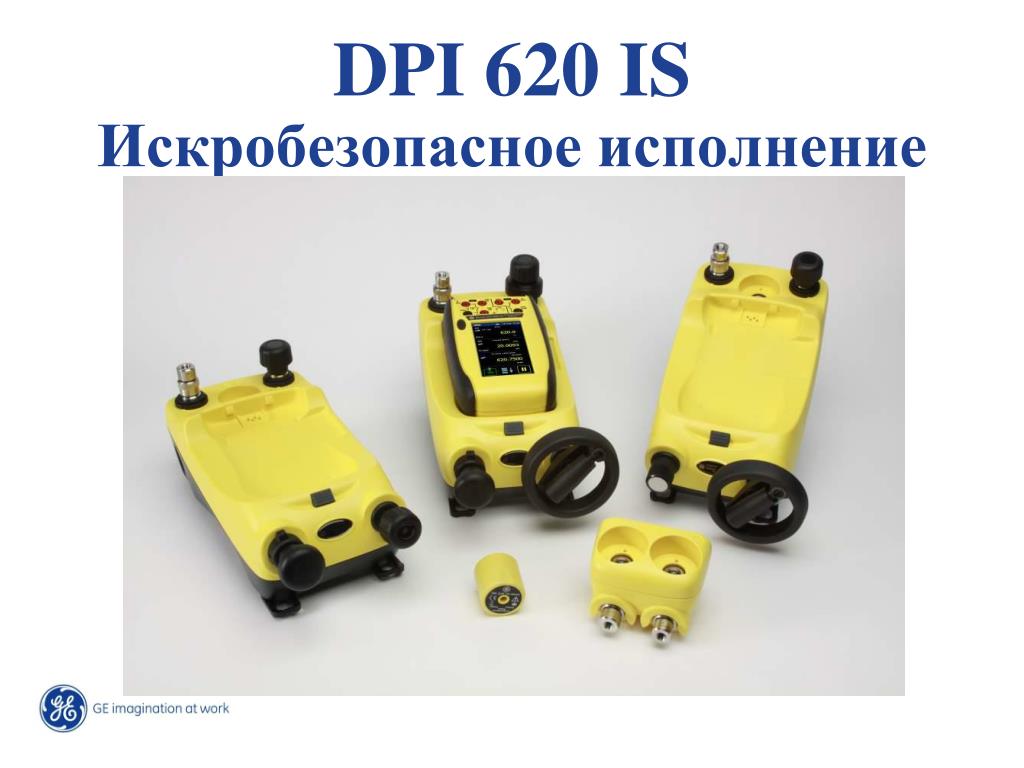

  27. DPI 620 IS Искробезопасное исполнение

  28. Портативный калибратор и HART-коммуникатор в одной ладони

  29. Возможности коммуникации по HART • Портативный HART-коммуникатор и многофункциональный калибратор в одном приборе • Функции настройки, конфигурирования и диагностики HART-приборов • Библиотека описаний HART-приборов • Бесплатное обновление ПО и описаний для HART-приборов • Обеспечение питания 24 В и встроенный резистор 250 Ом • Измерение токового сигнала, не требуется дополнительного амперметра • Одновременное измерение и воспроизведение первичной переменной для подстройки сенсора и калибровки прибора

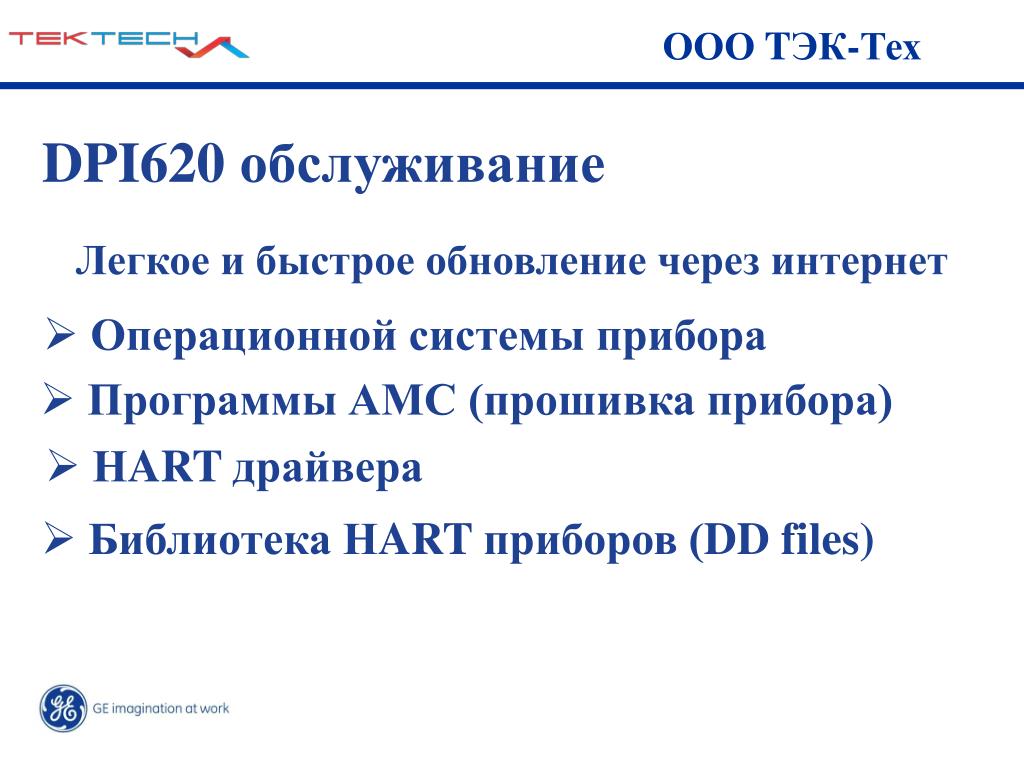

  30. ООО TЭК-Тех DPI620 обслуживание Легкое и быстрое обновление через интернет • Операционной системы прибора • Программы АМС (прошивка прибора) • НART драйвера • Библиотека НART приборов (DD files)

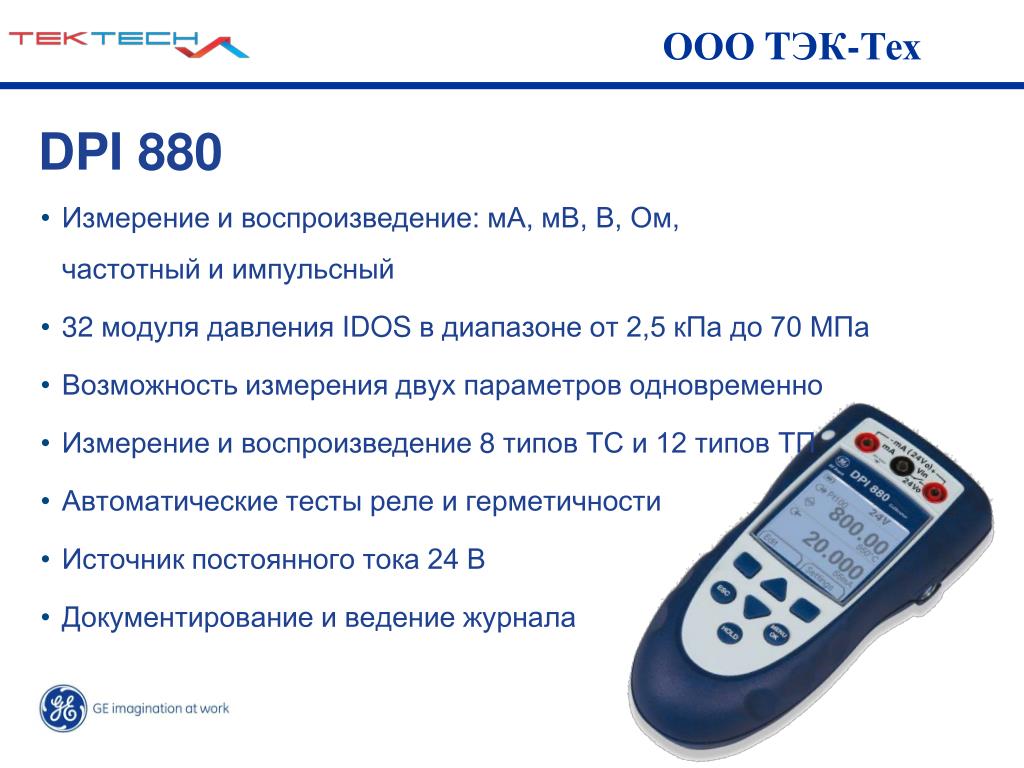

  31. ООО TЭК-Тех DPI 880 • Измерение и воспроизведение: мА, мВ, В, Ом, частотный и импульсный • 32 модуля давления IDOS в диапазоне от 2,5 кПа до 70 МПа • Возможность измерения двух параметров одновременно • Измерение и воспроизведение 8 типов ТС и 12 типов ТП • Автоматические тесты реле и герметичности • Источник постоянного тока 24 В • Документирование и ведение журнала

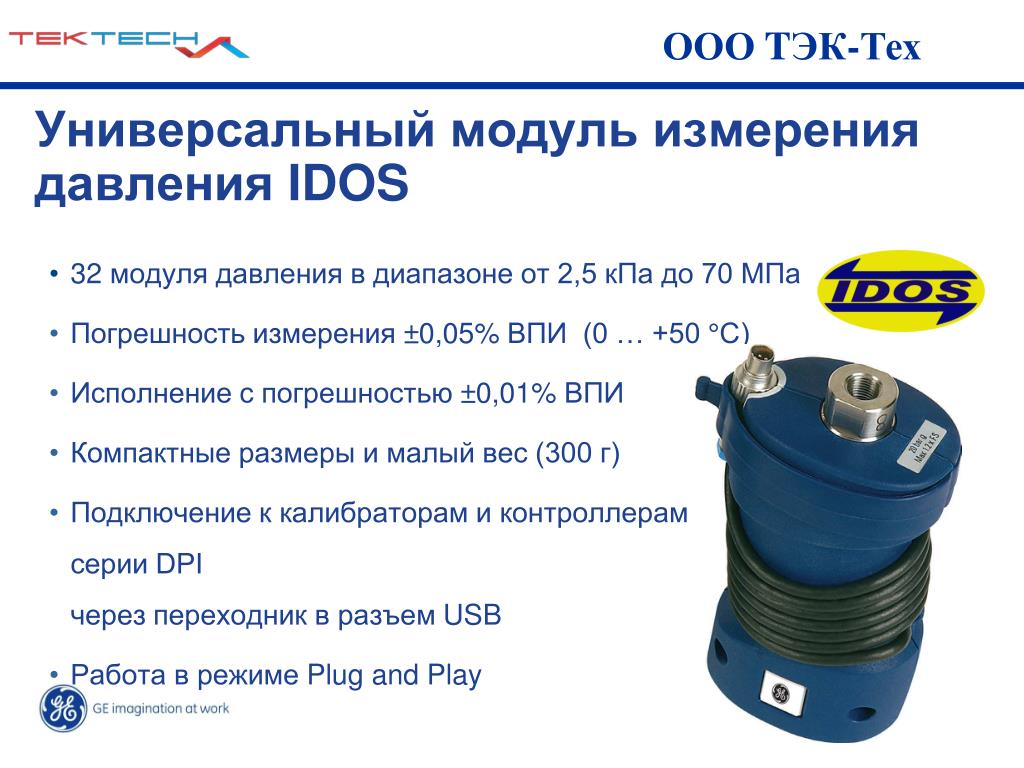

  32. ООО TЭК-Тех Универсальный модуль измерения давления IDOS • 32 модуля давления в диапазоне от 2,5 кПа до 70 МПа • Погрешность измерения ±0,05% ВПИ (0 … +50 °С) • Исполнение с погрешностью ±0,01% ВПИ • Компактные размеры и малый вес (300 г) • Подключение к калибраторам и контроллерам D серии DPIчерез переходник в разъем USB • Работа в режиме Plug and Play

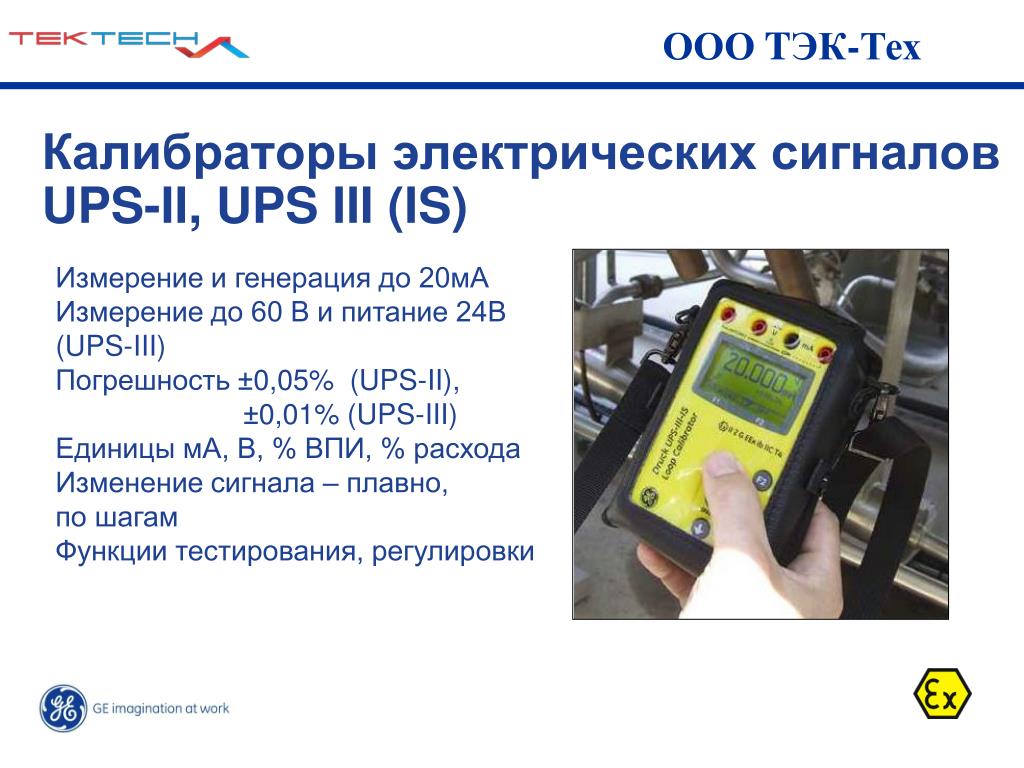

  33. ООО TЭК-Тех Калибраторы электрических сигналов UPS-II, UPS III (IS) • Измерение и генерация до 20мА • Измерение до 60 В и питание 24В (UPS-III) • Погрешность ±0,05% (UPS-II), ±0,01% (UPS-III) • Единицы мА, В, % ВПИ, % расхода • Изменение сигнала – плавно, по шагам • Функции тестирования, регулировки

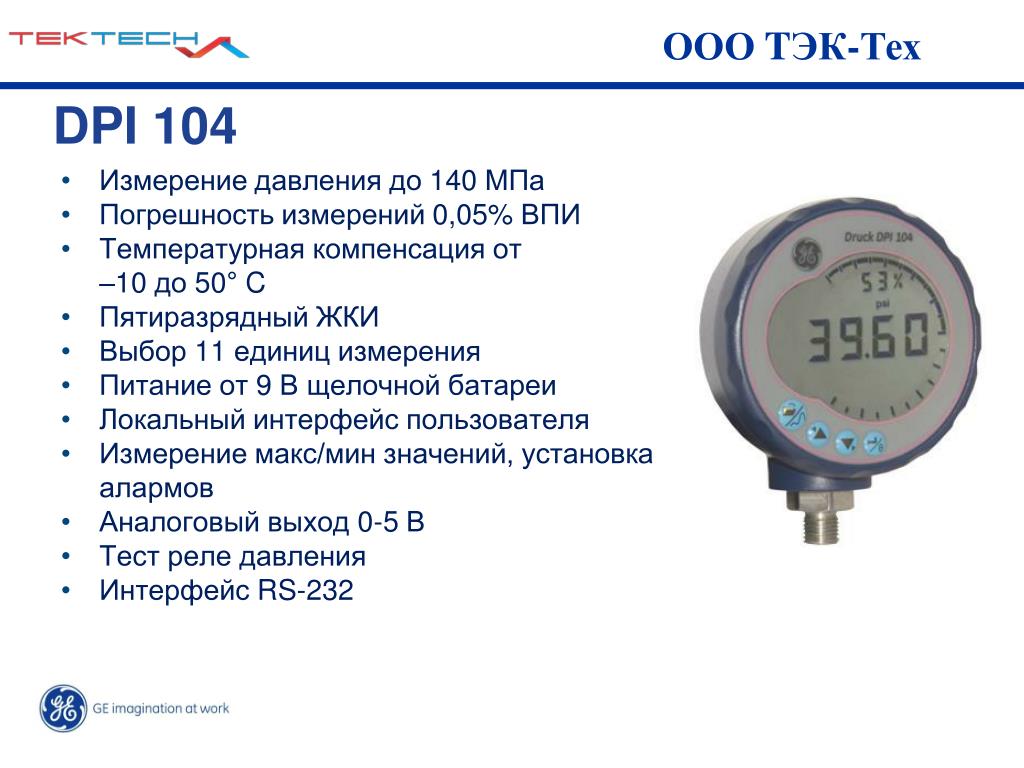

  34. ООО TЭК-Тех DPI 104 • Измерение давления до 140 МПа • Погрешность измерений 0,05% ВПИ • Температурная компенсация от –10 до 50° C • Пятиразрядный ЖКИ • Выбор 11 единиц измерения • Питание от 9 Вщелочной батареи • Локальный интерфейс пользователя • Измерение макс/мин значений, установка алармов • Аналоговый выход 0-5 В • Тест реле давления • Интерфейс RS-232

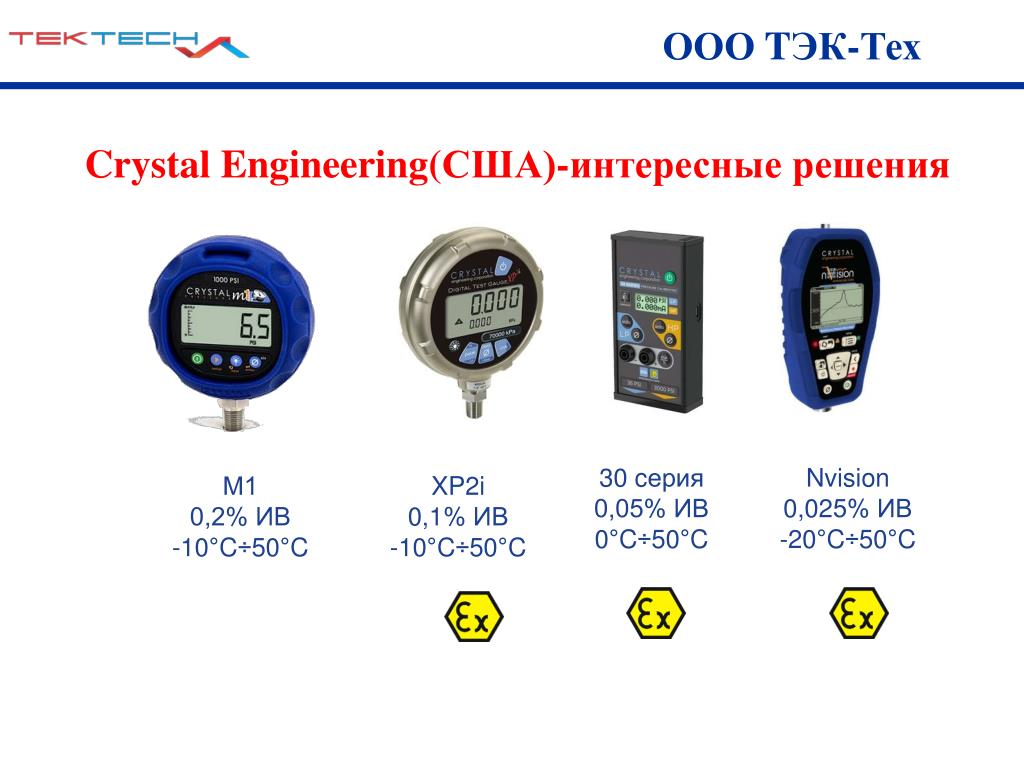

  35. ООО TЭК-Тех Crystal Engineering(США)-интересные решения 30 cерия 0,05% ИВ 0°C÷50°C Nvision 0,025% ИВ -20°C÷50°C М1 0,2% ИВ -10°C÷50°C XP2i 0,1% ИВ -10°C÷50°C

  36. XP2i Основные особенности Погрешность:от 20% до 100% диапозона: ±0.1% ИВ.От 0 до 20% диипазона: ±0.02% ВПИ.Вакуум, только для диапозонов до 20 bar.от0 to -990 mbar ±0.25% ВПИВозможные диапозоны:1, 2, 7, 20, 30, 70, 140, 200, 300, 700 barРабочая температура: -10°C to 50°C Цифровой дисплей с подсветкой5 цифр, 3 считывания в секундуСенсорСиликоновый сенсор в сварном корпусе из нерж. стали совместимый со всеми промышленными материалами, возможна дополнительная очиска для применения с кислородом Питание: 3 AA (LR6) элемента, 1500 часов.Корпус: Алюминевый сплав , герметичность IP67.

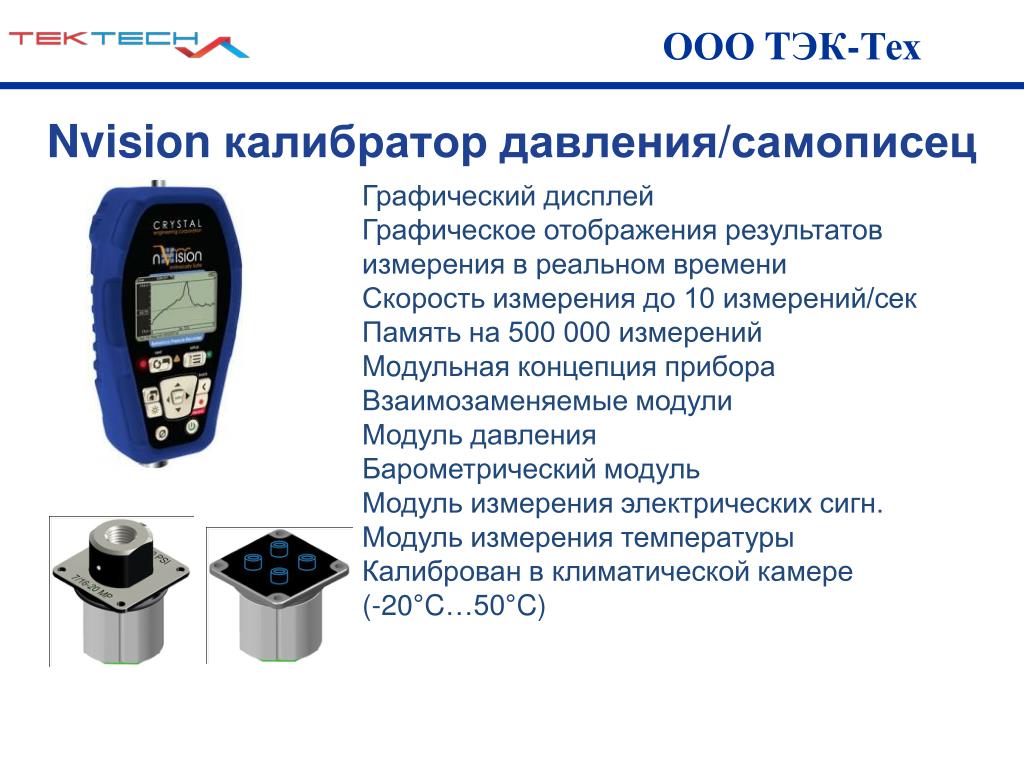

  37. ООО TЭК-Тех Nvisionкалибратор давления/самописец Графический дисплей Графическое отображения результатов измерения в реальном времени Скорость измерения до 10 измерений/сек Память на 500 000 измерений Moдульная концепция прибора Взаимозаменяемые модули Модуль давления Барометрический модуль Модуль измерения электрических сигн. Модуль измерения температуры Калиброван в климатической камере (-20°C…50°C)

  38. ООО TЭК-Тех Калибратор давления Martel BetaGauge 330 - Диапазон давления: -0,8..20 бар (0,025% ВПИ) - Встроенный электрический насос до 20 бар - Автоматический расчёт погрешности - Генерация и измерение электрических сигналов (4-20 мА) - Измерение температурных сигналов (Pt100) - Диапазон рабочих температур: -10..50°С Многофункциональный калибратор Martel MC1210 - Диапазон измерения давления: -1..700бар (0,05% ВПИ) - Генерация и измерение электрических сигналов - Имитация и измерение температурных сигналов

  39. ООО TЭК-Тех Калибраторы темпертуры ISOTECH (-45°C…250°C)

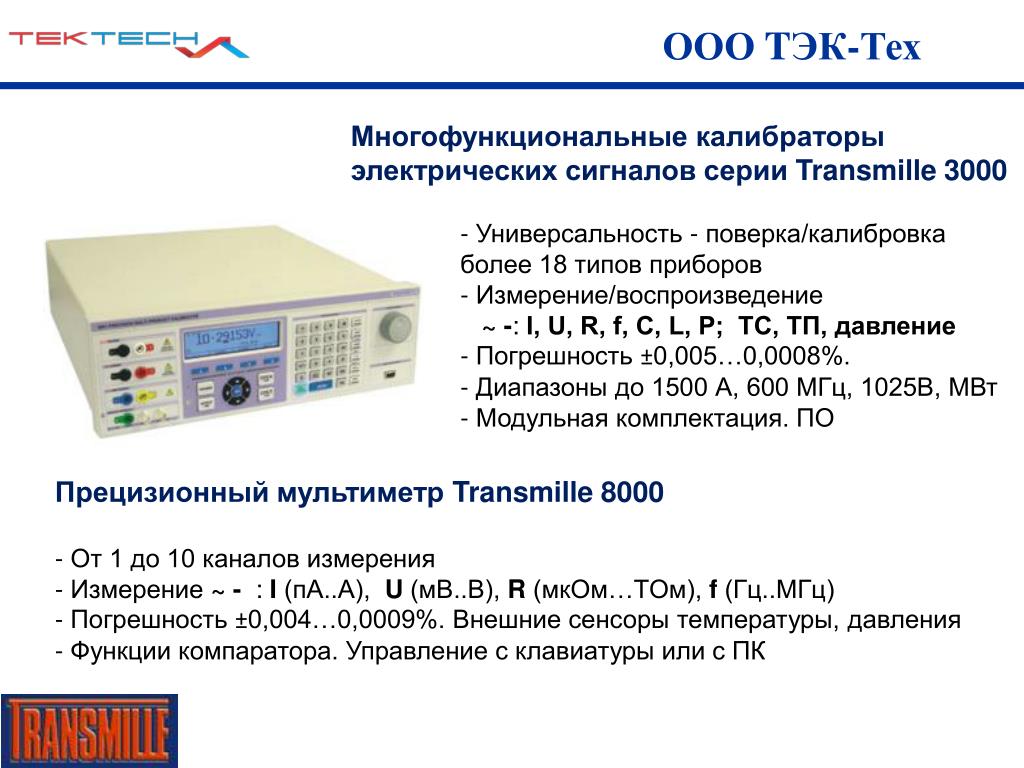

  40. ООО TЭК-Тех Многофункциональные калибраторы электрических сигналов серии Transmille 3000 - Универсальность - поверка/калибровка более 18 типов приборов - Измерение/воспроизведение ~ -: I, U, R, f, С, L, P; ТС, ТП, давление - Погрешность ±0,005…0,0008%. - Диапазоны до 1500 А, 600 MГц, 1025В, MВт - Модульная комплектация. ПО Прецизионный мультиметр Transmille 8000 - От 1 до 10 каналов измерения- Измерение ~ - : I (пА..А), U (мВ..В), R (мкОм…TOм), f (Гц..МГц)- Погрешность ±0,004…0,0009%. Внешние сенсоры температуры, давления- Функции компаратора. Управление с клавиатуры или с ПК

  41. ООО TЭК-Тех Поверка манометров вполуавтоматическом режиме

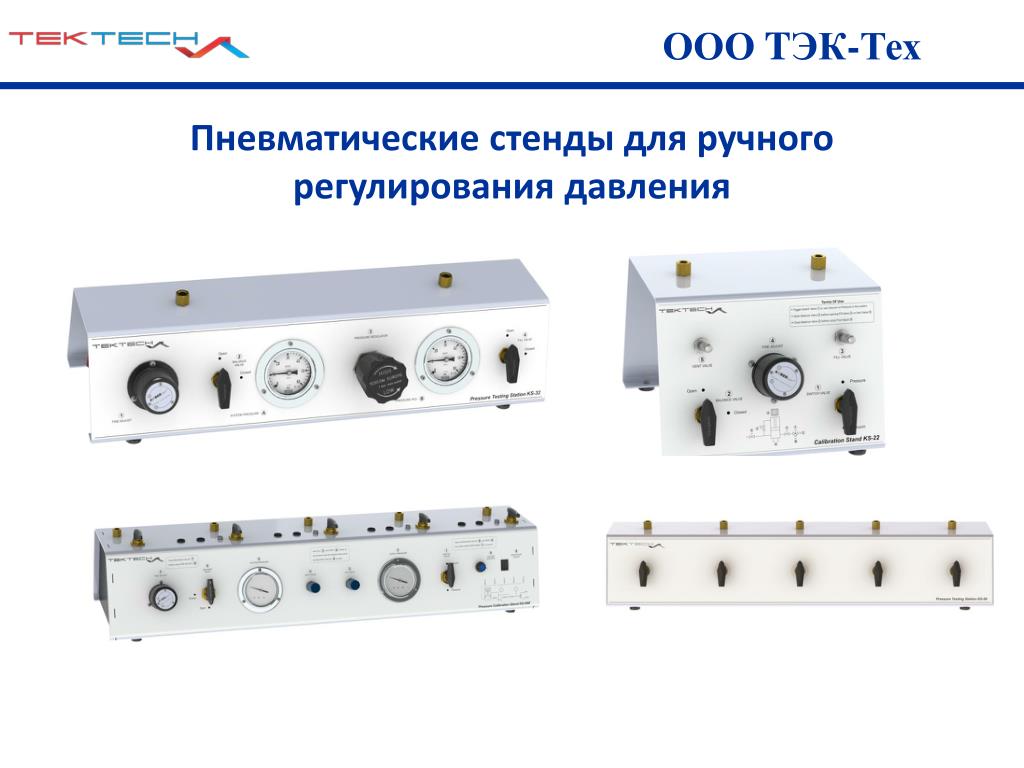

  42. ООО TЭК-Тех Пневматические стенды для ручного регулирования давления

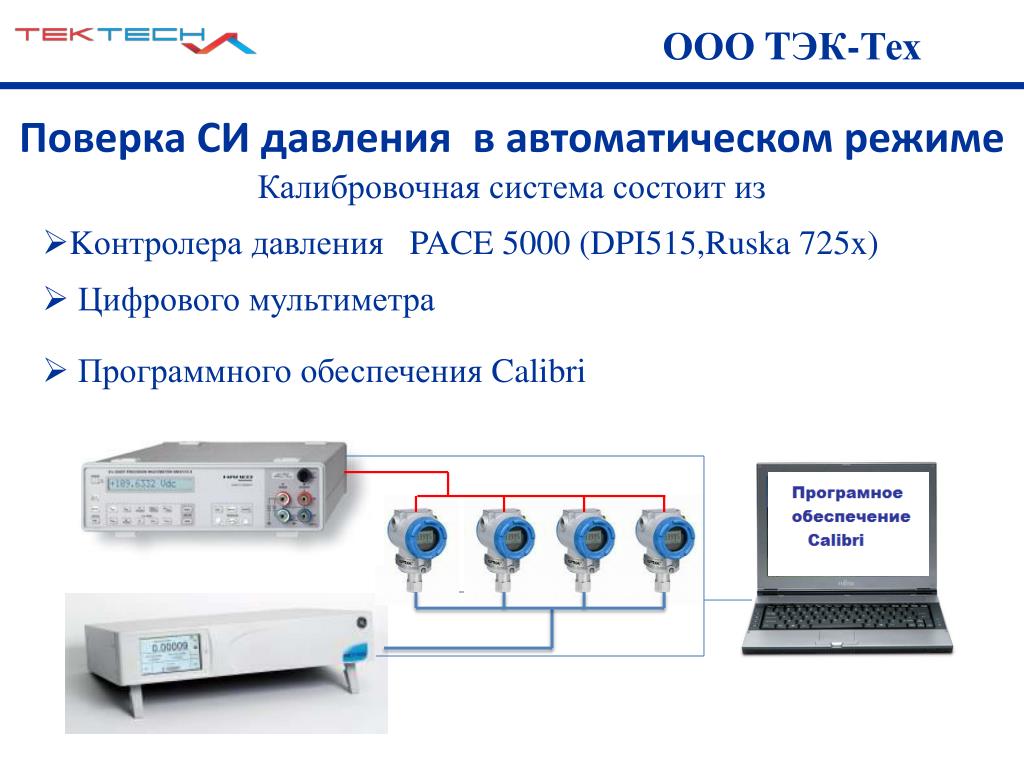

  43. ООО TЭК-Тех Поверка СИ давления вавтоматическом режиме Калибровочная система состоит из • Kонтролера давления PACE 5000 (DPI515,Ruska 725x) • Цифрового мультиметра • Программного обеспечения Calibri

  44. ООО TЭК-Тех Програмное обеспечение Саlibri • Автоматизированный процесс поверки/калибровки • Калибровка до 4 датчиков давления или манометров • Возможность расширения до 16…. датчиков давления • Возможность ручного контроля иввода данных • Автоматизированный процесс документирования и хранения результатов поверки/калибровки • Установка критерия годности СИ • Автоматический расчет погрешности измерений • Автоматический расчет неопределённости измерений • История поверки для каждого СИ • Создание и редактирование протоколов измерений

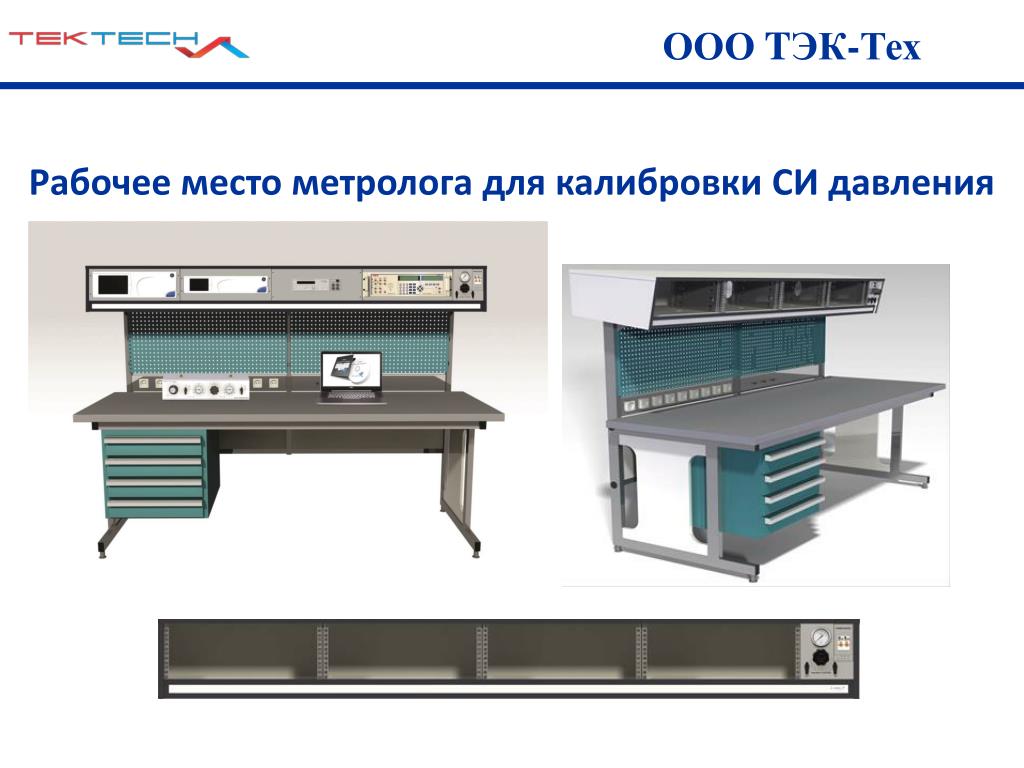

  45. ООО TЭК-Тех Рабочее место метролога для калибровки СИ давления

  46. ООО TЭК-Тех КИПиА – датчики давления, анализаторы влажности. Метрологическое обеспечение - все для создания и модернизации рабочего места и целой лаборатории
