C l palapoz s

Cölöpalapozás


Talajkiszor t sos c l p k

Talajkiszorításos cölöpök


Talajkiszor t sos c l p z si technol gi ja

TALAJKISZORÍTÁSOSCÖLÖPÖZÉSI TECHNOLÓGIÁJA

  • TALAJKISZORÍTÓ ELEM

  • LEHAJTÁSI MÓD

  • CÖLÖPTEST ELŐÁLLÍTÁSA


Talajkiszor t elem

talajkiszorító elem

  • előregyártott vasbeton elemek

    négyszögkeresztmetszetű cölöp

    üreges henger, kúpos cölöp, betoncsődarabok

    toldás

  • fémelemek

    acélcső (alul zárt)

    öntött vas cső

    hengerelt profilok, zárt szelvények

    speciális kiszorító fúrószerszám

  • fa


Lehajt si m d

lehajtási mód

  • verés

  • vibrálás

  • csavarás

  • sajtolás


A talajkiszor t sos c l plehajt s f bb k rd sei

A talajkiszorításos cölöplehajtás főbb kérdései

  • befolyásoló tényezők: altalaj, cölöpjellemzők, verési paraméterek

  • összehasonlítható tapasztalat (saját adatbázis)

  • próbacölöpözés

  • dinamikai számítások (hullámegyenlet)

  • ellenőrzés: din,ny  0,8b  din,h  0,9a,f

  • minősítő paraméter: Ft / Ac (törőerő / cölöpkeresztmetszet)

  • veszélyes zónák: nyomásra: kövesedett réteg, húzásra: átmenet lágy rétegbe

  • qc≈30-40 MPa esetén L=10-15 m hossz és ΔV=6-8 % tömörítés lehetséges

  • max. 0,5 m lökethosszú legyen a verőberendezés

  • 1 % kár elfogadható

  • elvárt pontosság: helyzet: 0,1 m, ferdeség: 4 cm/m

  • segítő módszerek: előverés, előfúrás, vésőzés, előrobbantás, öblítés


Talajkiszor t sos c l pt pusok msz en 12699

Talajkiszorításos cölöptípusokMSZ EN 12699


C l palapoz s

előre-gyártott

vert

vasbeton cölöp


Told sok

Toldások


C l palapoz s

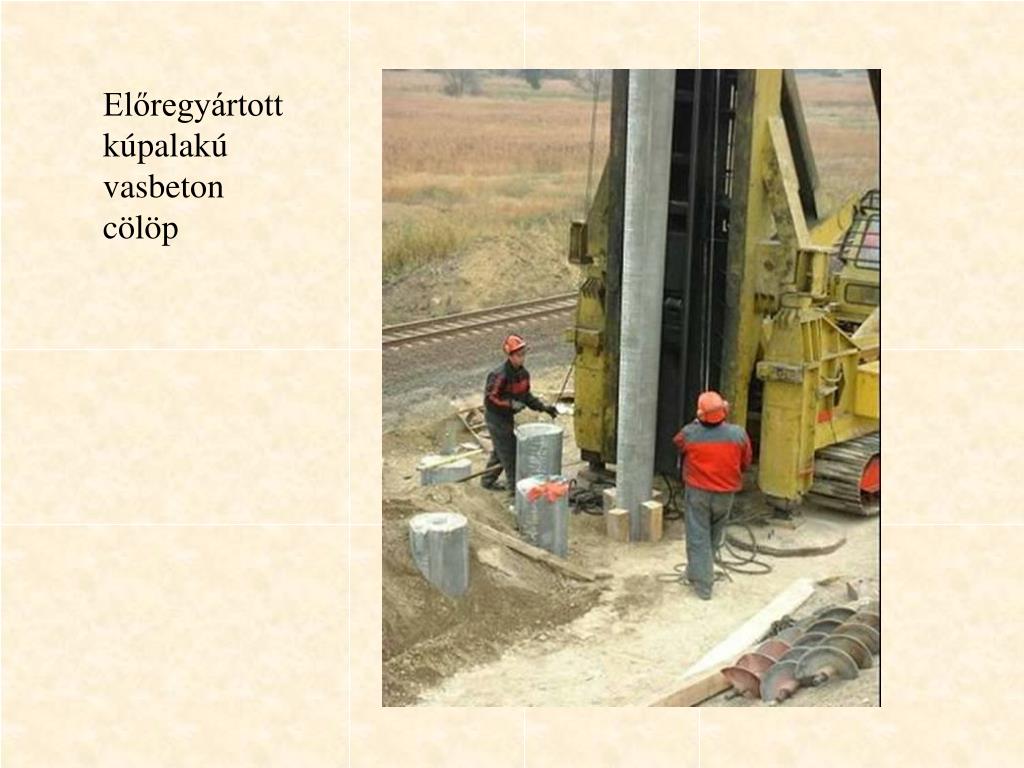

Előregyártott kúpalakú vasbeton cölöp


C l palapoz s

Csavart (screw) cölöp


C l palapoz s

Hidraulikus verőkalapács lánctalpas alapgépen


Ver si adatok m r se s regisztr l sa

Verési adatok mérése és regisztrálása


Ver si jegyz k nyv

Verési jegyzőkönyv


Z rhat v g levibr lt ac lcs hely nek kibetonoz sa

Zárható végű levibrált acélcsőhelyének kibetonozása


Simplex c l p elvesz fej ac lcs hely nek kibetonoz sa

Simplex cölöpelvesző fejű acélcsőhelyének kibetonozása


C l palapoz s

Fundex-cölöp

elvesző fejű lecsavart acélcső kibetonozott helye


Omega c l p

Omega-cölöp


Franki c l p

Franki-cölöp


Talajhelyettes t ses c l p k

Talajhelyettesítéses cölöpök


Talajhelyettes t ses c l p z s technol giai feladatai

Talajhelyettesítéses cölöpözéstechnológiai feladatai

  • földkiemelés

  • furatállékonyság biztosítása

  • cölöptest készítése

    betonbevitel

    betontömörítés

    vasalás behelyezés


F ldkiemel s

FÖLDKIEMELÉS

  • végtelenített spirálfúróval

  • rövid spirálfúróval

  • kanálfúróval (dobfúróval)

  • koronával

  • markolóval

  • iszapolóval

  • öblítő folyadékkal szivattyúzva


A furat ll konys g biztos t sa

A FURATÁLLÉKONYSÁG BIZTOSÍTÁSA

  • önmagában állékony talajban semmi

  • bennmaradó talajdugóval

  • fúróiszappal (bentonitos "iszappal")

  • béléscsővel

  • előzetes talajszilárdítással


C l ptest k sz t se

CÖLÖPTEST KÉSZÍTÉSE

  • BETONBEVITEL

    gravitációsan vagy pneumatikusan

    betonozó tölcséren vagy fúrószáron keresztül

  • BETONTÖMÖRÍTÉS

    csömöszölés döngölővel v.csővisszaveréssel

    vibráció merülő vibrátorral v. csőmozgatással

  • VASALÁSBEHELYEZÉS

    betonozás előtt beállítva

    betonba süllyesztve (vibrálva)


M retek m rett r sek

Méretek, mérettűrések

Mérettűrések

  • pontraállás hibája

    e ≤ 0,10 m ha D ≤ 1,0 m

    e ≤ 0,1*D ha 1,0 ≤ D ≤ 1,5 m

    e ≤ 0,15 m ha D ≥ 1,5 m

  • irányeltérés

    i ≤ 0,02 m/m ha n ≥ 15

    i ≤ 0,04 m/m ha 4 ≤ n ≤ 15

Méretek

  • átmérő

    0,3 ≤ D ≤ 3,0 m

  • szélesség

    wmin ≥ 0,4 m

  • Hossz / szélesség méretarány

    L / w ≤ 6

  • ferdeség

    n≥ 6

  • alapfelület

    A ≤ 10 m2

  • átmérőarányok

    Dtalp / D ≤ 2 szemcsés talaj

    Dtalp / D ≤ 3 kötött talaj

    Dtörzsmax / D ≤ 2


A f r si elj r sok f bb szab lyai

A fúrási eljárások főbb szabályai

  • gyors legyen a fúrás

  • a talp egyenletes felfekvése biztosítandó előtolás

  • túlfúrás új műszakban végzett betonozáskor

  • talptisztítás

  • falvédelem:

    • béléscső:n≤15 ferdeség esetén kötelező, víztúlnyomás, előtolás

    • támasztófolyadékiránycső kell, folyadékminőség, tartalék, dugattyúhatás, n≤15 esetén tilos

    • spirál-talajdugó:n≤10 esetén

      folyós homok, cu≤15 kPa agyag esetén próbacölöp

      földkiemelés minimalizálása

  • falvédelem nélkül:d≤60 cm esetén, n≤15 esetén, szilárd talaj


F rt c l p k betonmin s ge

Fúrt cölöpök betonminősége

  • Betonminőség:C20/25 – C30/37

  • Adalékanyag:dmax ≤ 32 mm és betéttávolság/4

  • Cementtartalom:≥ 325 kg/m3 (száraz betonozás)

    ≥ 375 kg/m3 (víz alatti betonozás)

  • Víz/cement tényező:v/c  0,6

  • Adalékanyag ≥ 400 kg/m3 (ha d > 8 mm)

    d0,125 mm +cement≥ 450 kg/m3 (ha d ≤ 8 mm)

  • Betonkonzisztencia460 ≤ Ø ≤ 530 (száraz betonozás)

    Terülési átmérő530 ≤ Ø ≤ 600 (szivattyú és víz alatt)

    570 ≤ Ø ≤630 (betonozás zagy alatt)


C l palapoz s

  • fúrás rövid spirállal szakaszos földkiemeléssel

  • furatvédelem nélkül

  • talptisztítás kanállal

  • vasalás beállítása

  • betonozás betonozócsővel

Fúrt cölöp készítése

állékony talajban


C l palapoz s

CFA-cölöp

  • fúrás végtelen spirállal

  • furatvédelem bennmaradó talajdugóval

  • betonozás nyomás alatt a fúrószáron át

  • a vasalás utólagos behelyezése


C l palapoz s

Fúróiszappal fúrt cölöp

  • fúrás markoló fúróval

  • furatvédelem bentonitos fúróiszappal

  • vasalás behelyezése

  • betonozás betonozócsővel


C l palapoz s

  • fúrás markoló fúróval

  • béléscsőves furatvédelem

  • vasalás behelyezése

  • betonozás betonozócsővel

Béléscsővel fúrt cölöp


Talpsz les t s

Talpszélesítés


M si c l p f rt injekt lt mikroc l p bennmarad ac lcs vel

Mäsi-cölöpfúrt-injektált mikrocölöp bennmaradó acélcsővel


Gewi c l p f rt mikro c l p

GEWI-cölöpfúrt mikro-cölöp


Integrit svizsg lat

Integritásvizsgálat

Izotópos mérés

Dinamikus vizsgálat
