Presentation Transcript


5559768

坚持科学发展观实现中国特色建筑节能

江亿

清华大学建筑节能中心

2008。3。31


5559768

中国建筑能耗状况 (2004)

能耗总量:

5060亿度电

3.03亿吨标煤

0.33 亿吨标煤燃气

总计:5.2亿吨标煤

占全国总能耗:25.5%


5559768

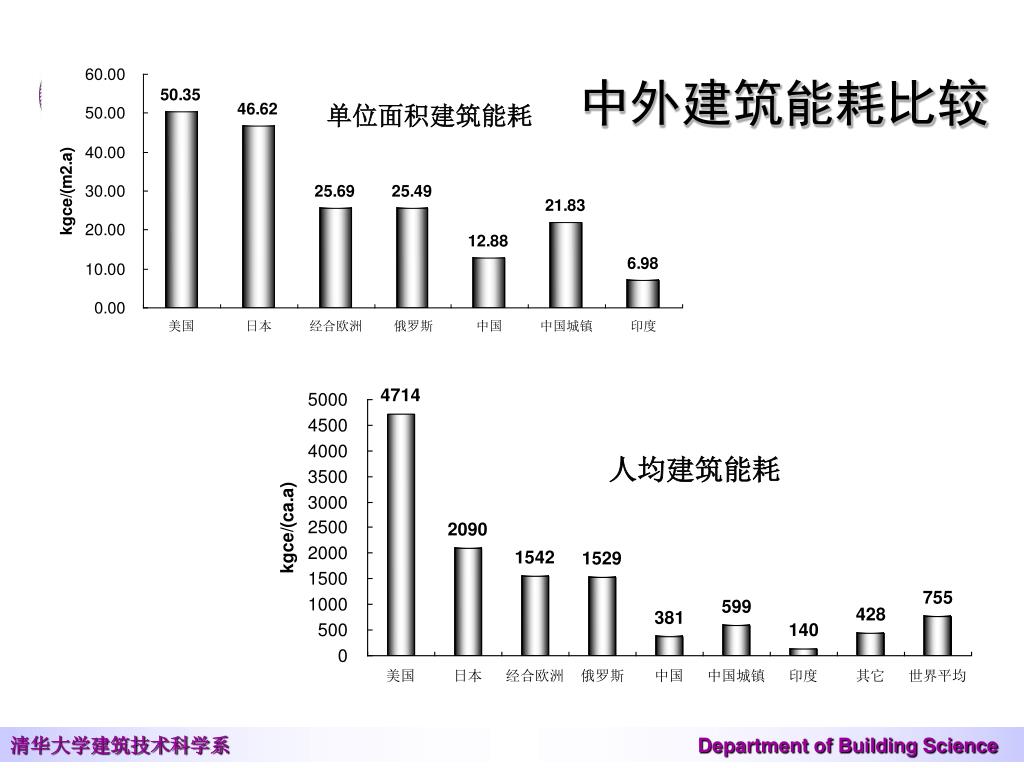

中外建筑能耗比较

单位面积建筑能耗

人均建筑能耗


5559768

中外建筑能耗差异来源

  • 北方采暖能耗:与发达国家无显著差别

  • 住宅空调能耗差异

  • 长江流域采暖能耗

  • 大型公共建筑能耗


5559768

北京住宅分体式空调用电调查

  • 2006年一座中收入住宅空调电耗调查


5559768

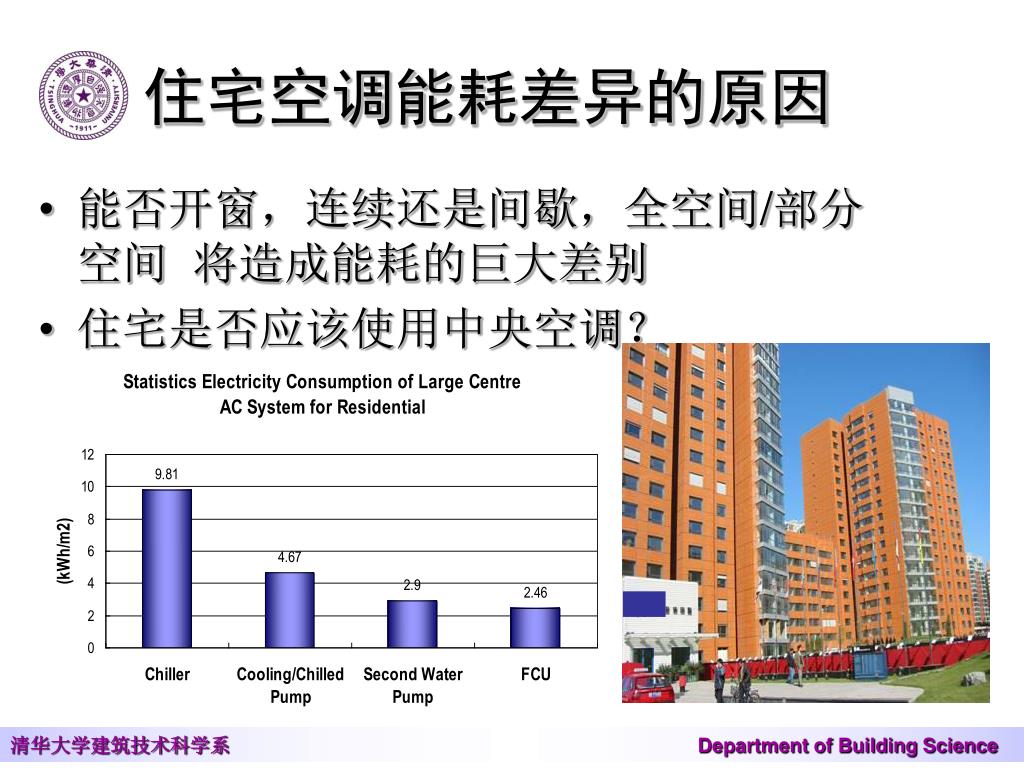

住宅空调能耗差异的原因

  • 能否开窗,连续还是间歇,全空间/部分空间 将造成能耗的巨大差别

  • 住宅是否应该使用中央空调?

实测空调运行能耗:

中央空调:20kWh/m2,a

户式中央:5~8kWh/m2,a

分体空调:2.3kWh/m2.a

10times!


5559768

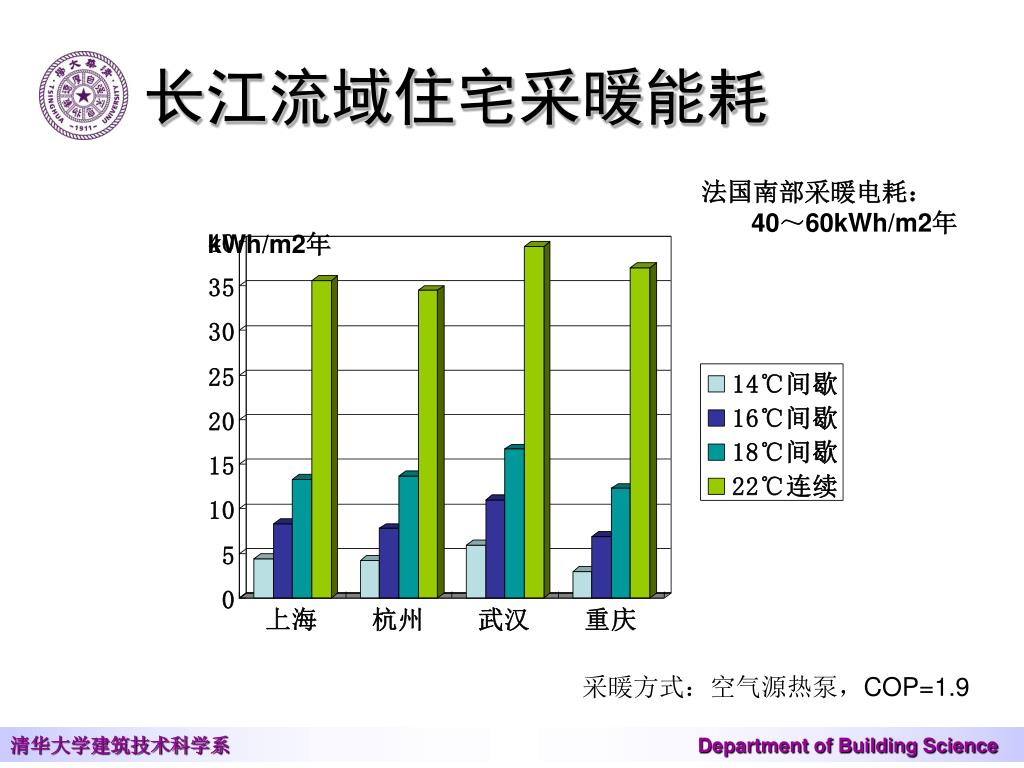

长江流域住宅采暖能耗

法国南部采暖电耗:

40~60kWh/m2年

kWh/m2年

采暖方式:空气源热泵,COP=1.9


5559768

中美校园建筑能耗比较

A: 北京某高校教室楼电耗

B: 费城某高校教室楼电耗

照明: 晚间照明和全时照明,相差5倍

通风:全时运行,大风量。相差14.7倍

制冷:冷热抵消,全年运行,

冷量差4.1倍,电耗差3.7倍

热量:冷热抵消,全年热量差3.2倍

其它:办公设备永远不停,差2倍


5559768

中外建筑能耗差异的主要原因

  • “部分时间、部分空间”还是“全时间、全空间”

  • “完全依靠机械”还是“先自然,后机械”?

    • 开窗自然通风/完全靠机械通风?

    • 过渡季开窗通风/完全靠空调排热?

    • 衣服靠烘干机/自然晾晒?

  • 室内热状态保证率

    • 恒温恒湿,夏季再热,冬季供冷?

    • 加大室内温湿度范围,接近室外环境


5559768

建筑提供的服务质量与能耗

建筑消耗的能源

  • 如何定义建筑提供的服务?

  • 不同文化对容忍程度有不同认识

  • 提倡奢侈消费还是生态文明?

  • 营造什么样的“小康”?

发达国家

我国建筑现状

建筑提供的服务


5559768

全球生态足迹(引自WWF)


5559768

我国建筑节能的途径

  • 以实现“完美服务”为目标,实现高效节能

  • 在维持目前能耗水平的前提下,通过节能

  • 技术改善服务

  • 在维持目前服务质量的前提下,通过节能

  • 技术,进一步降低能耗

建筑消耗的能源

完美服务

建筑提供的服务

我国现状


5559768

追求用能效率还是追求用能数量?

  • 工业生产领域:

    用能效率=

  • 服务消费领域

    用能效率=

产出的产品

投入的能源消耗

提供的服务

投入的能源消耗

如何量化“提供的服务”?

在服务消费领域追求“用能效率”的结果必然导致追求“完美服务”!

其结果就是大幅度增加实际的能源消耗!


5559768

某高档的节能建筑

冬季采暖温度:24℃

有单独的新风系统,新风量:0.5次/hr

采暖系统平均热耗:14W/m2.a

新风系统平均热耗:11W/m2.a

冬季采暖平均总热耗:25W/m2.a

按照室温18℃折合,采暖系统平均热耗:10.5W/m2.a

北京市节能标准

冬季采暖温度:18℃

无单独的新风系统

平均采暖能耗:20.1W/m2.a

采暖能耗包括加热换气新风

怎样判定节能建筑?

是比节能建筑标准还节能50%

的低能耗建筑?

还是高于节能建筑标准25%的

高能耗建筑?


5559768

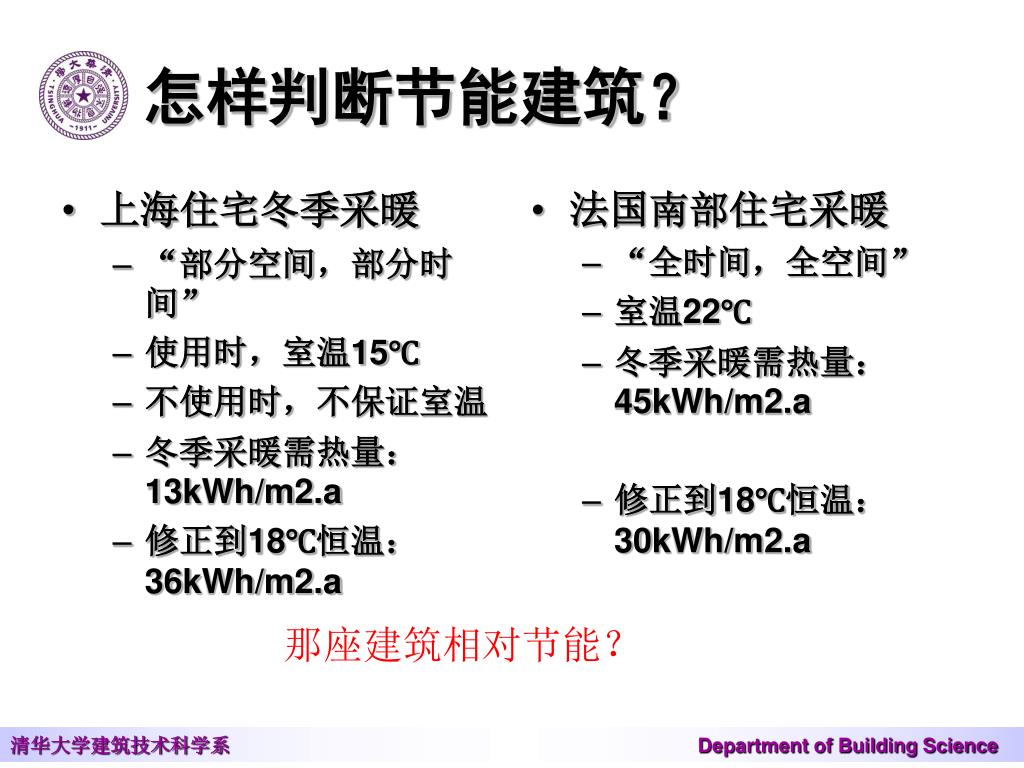

上海住宅冬季采暖

“部分空间,部分时间”

使用时,室温15℃

不使用时,不保证室温

冬季采暖需热量:13kWh/m2.a

修正到18℃恒温:36kWh/m2.a

法国南部住宅采暖

“全时间,全空间”

室温22℃

冬季采暖需热量:45kWh/m2.a

修正到18℃恒温:30kWh/m2.a

怎样判断节能建筑?

那座建筑相对节能?


5559768

什么是建筑节能?贴标签还是看数据?

  • “贴标签”方式:

    • 以采用了多少项先进节能技术为指标

    • 评审方式:check list

      • 有无外保温?

      • 有无太阳能?

      • 有无水源热泵?

      • 。 。 。 。 。?

  • 以用能数据为标准

    • 以用能指标评选方案

    • 按用能指标审查设计

    • 由用能指标实施定额管理

    • 通过用能指标进行节能改造的后评估


5559768

常年恒温恒湿

维持与22~24℃

围护结构

外保温,U<0.6W/Km2

小窗墙比, <0.35

高气密性,不泄漏

空调系统

中央空调

机械通风,全热回收

“部分时间,部分空间”

15~28℃,接近室外

围护结构

适当保温,U~1W/km2

适当窗墙比,~0.5

可开启外窗,中等气密

空调系统

分体空调

自然通风解决通风换气

不同的建筑热环境要求,节能措施不同长江流域住宅

能耗差异: 3~8倍


5559768

住宅

有效的自然通风技术

可调节外遮阳装置

可吸湿、调湿的建筑内饰材料

热泵型户式冷热水机

小型除湿装置

辐射式末端

吊扇、、、

大型公建

有效的自然通风技术

温度湿度独立控制的空调方式

可以实现各个工位分别调控的“工位空调”末端

以18~20℃冷水吸收显热的末端方式

高效获取18~24℃的手段

降低输配系统能耗的途径

数据中心低能耗环控

、、、、、

长江流域建筑热环境控制节能技术


5559768

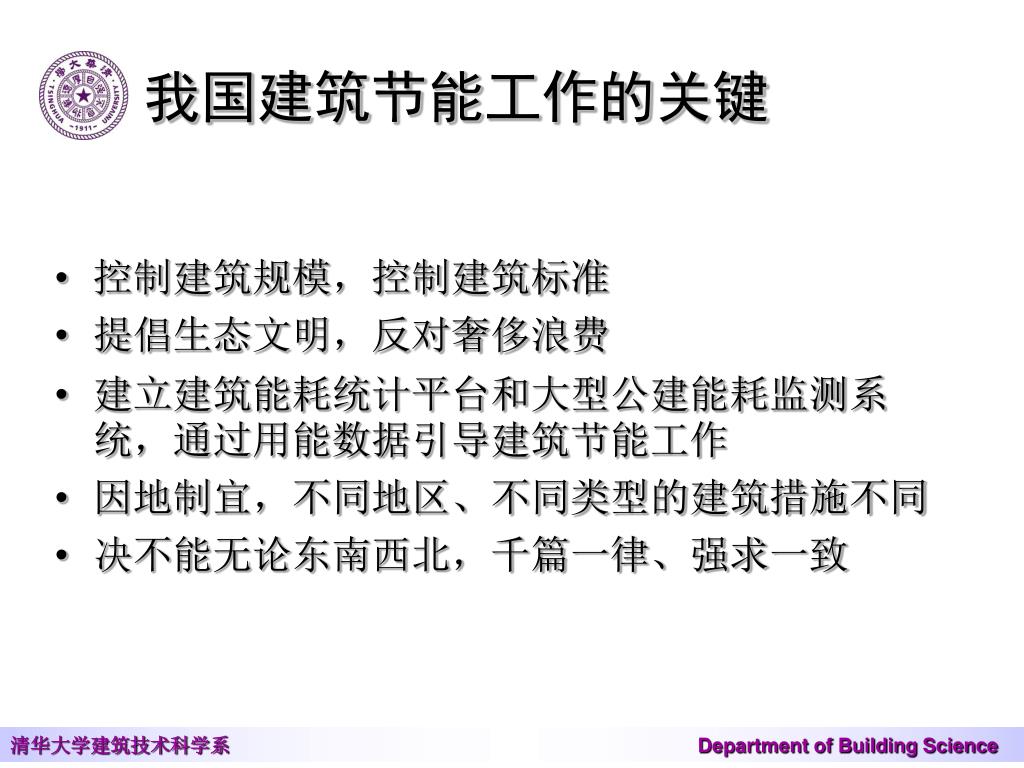

我国建筑节能工作的关键

  • 控制建筑规模,控制建筑标准

  • 提倡生态文明,反对奢侈浪费

  • 建立建筑能耗统计平台和大型公建能耗监测系统,通过用能数据引导建筑节能工作

  • 因地制宜,不同地区、不同类型的建筑措施不同

  • 决不能无论东南西北,千篇一律、强求一致


5559768

因地制宜实现我国建筑节能

  • 北方城市建筑:降低采暖能耗,围护结构保温,实行供热改革,提高热源效率,改善末端调节

  • 长江流域建筑:发展多种热泵,“部分时间,部分空间”的采暖空调,加强自然通风

  • 南方建筑:坚决反对“集中供冷”,自然通风,外遮阳

  • 大型公建:外窗可开启,通过可调节的自然通风减少对机械通风的依赖,“部分空间,部分时间”环控方式

  • 农村建筑:加强保温,发展以生物质能源为主,辅之以其它可再生能源和部分商品能源的新农村能源方式


5559768

结论

  • 发达国家实现的是建立在高资源消耗基础上的现代化道路,我国很难借鉴

  • 坚持科学发展观,实现中国特色的建筑节能

  • 依靠“机械方式”营造人居环境难以实现可持续发展,必须探讨”与自然和谐“的新途径

  • 坚持因地制宜,根据不同地区的特点,不同功能建筑的需求,采取不同的建筑节能解决方案

  • 力争在建筑总量不断增长的同时,使建筑能耗总量的增长低于建筑面积总量的增长,真正实现建筑节能


5559768

谢谢
