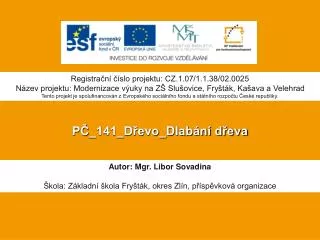

  1. Registrační číslo projektu: CZ.1.07/1.1.38/02.0025 Název projektu: Modernizace výuky na ZŠ Slušovice, Fryšták, Kašava a Velehrad Tento projekt je spolufinancován z Evropského sociálního fondu a státního rozpočtu České republiky. PČ_141_Dřevo_Dlabání dřeva Autor: Mgr. Libor Sovadina Škola: Základní škola Fryšták, okres Zlín, příspěvková organizace

  2. Anotace: • Digitální učební materiál je určen pro opakování, upevňování a rozšiřování učiva. Slouží k lepšímu pochopení významu předmětu v běžném životě. • Materiál rozvíjí poznatky získané v hodinách pracovních činností • Je určen pro předmět Pracovní činnosti a ročník 6.

  3. Dlabání Účelem dlabání je vytvářet průchozí i neprůchozí díry s ostrými hranami, které mají sloužit ke konstrukčnímu spojení dřevěných dílů. Podstatou dlabání je přesekávání vláken dřeva dlátem a jejich vybírání vyštipováním. Dláto se skládá se z ocelového profilu zakončeného ostřím a dřevěné nebo plastové rukojeti. Klasická dláta jsou vybavena dřevěnou rukojetí, zpevněnou ocelovým kroužkem, tato dláta se používají tak, že jsou na ně vedeny údery kladivem nebo dřevěnou paličkou, která jim uděluje potřebnou hybnost

  4. Druhy dlát a b a – ploché dláto b – čepovací dláto

  5. Dláto a jeho části d b e a f c a – čepel d – ocelové kování b – břit s ostřím e – krček c – rukojeť f – čelo dláta

  6. Upnutí materiálu v hoblici a – dláto b – hoblice c – materiál d – poděráky e – dřevěná podložka

  7. Nasazení dláta při dlabání a – mezera b – čelo břitu

  8. Postup při dlabání

  9. Bezpečnost práce Dláto je velmi ostrý nástroj, kterým je možné způsobit při neopatrném zacházení velmi nebezpečná zranění. Opracovávaný materiál dobře upevni při práci dbej, aby dláto směřovalo vždy od těla. Dláto ukládej na stůl směrem rukojetí k pracovníkovi, ne břitem

  10. Použité zdroje: • Soubor:Stechbeitel.jpg. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): Wikimedia Foundation, 2001-, 11.12.2007 [cit. 2013-04-15]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Stechbeitel.jpg • Soubor:Klopfholz mit Beiteln.jpg. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): Wikimedia Foundation, 2001-, 7.7.2006 [cit. 2013-04-15]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Klopfholz_mit_Beiteln.jpg • Pracovní vyučování. Praha: SPN, 1989. ISBN 80-04-24017-8.
