Presentation Transcript

青岛汉缆集团海底电缆简介

青岛汉缆集团有限公司技术部

2004年6月

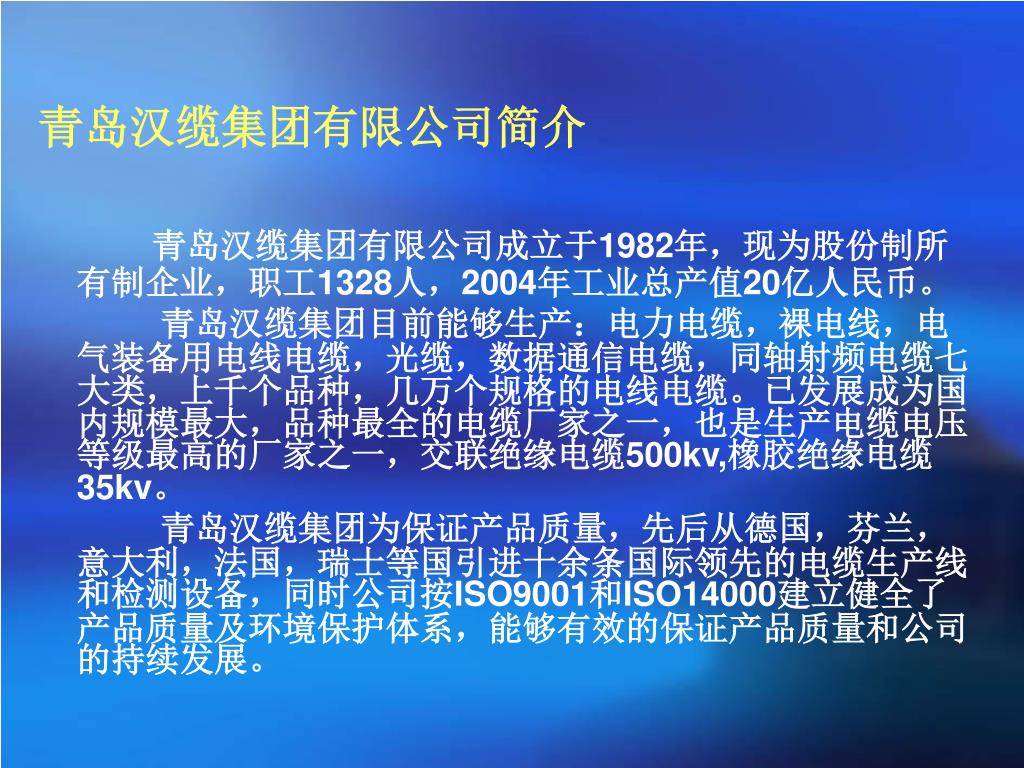

青岛汉缆集团有限公司简介

青岛汉缆集团有限公司成立于1982年,现为股份制所有制企业,职工1328人,2004年工业总产值20亿人民币。

青岛汉缆集团目前能够生产:电力电缆,裸电线,电气装备用电线电缆,光缆,数据通信电缆,同轴射频电缆七大类,上千个品种,几万个规格的电线电缆。已发展成为国内规模最大,品种最全的电缆厂家之一,也是生产电缆电压等级最高的厂家之一,交联绝缘电缆500kv,橡胶绝缘电缆35kv。

青岛汉缆集团为保证产品质量,先后从德国,芬兰,意大利,法国,瑞士等国引进十余条国际领先的电缆生产线和检测设备,同时公司按ISO9001和ISO14000建立健全了产品质量及环境保护体系,能够有效的保证产品质量和公司的持续发展。


青岛汉缆集团海底电缆的发展:

  • 1996年与胜利油田海洋石油开发公司联合,开始试制交联聚乙烯绝缘海底电缆。

  • 1999年电缆样品经一年多试运行后,35kv及以下交联聚乙烯绝缘海底电缆通过专家鉴定投入批量生产。

  • 2000年完成35KV及以下乙丙橡胶绝缘海底电缆的开发并批量生产。

  • 2002年完成铅护套海底电缆的开发。

  • 2003年完成110kv单芯铅护套海底电缆及光纤综合海底电缆的开发。


海底电缆的种类:

1.1 按绝缘材料分:

油纸绝缘海底电缆

乙丙橡胶(EPR)绝缘海底电缆。

交联聚乙烯(LXPE)绝缘海底电缆。

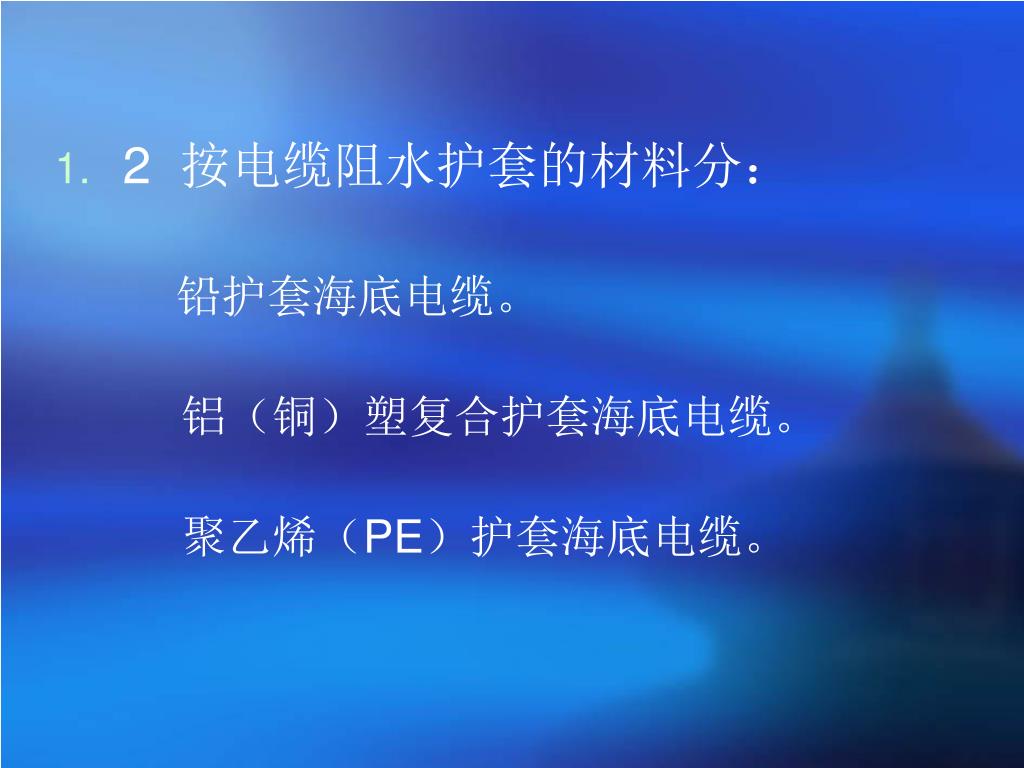

  • 2 按电缆阻水护套的材料分:

    铅护套海底电缆。

    铝(铜)塑复合护套海底电缆。

    聚乙烯(PE)护套海底电缆。

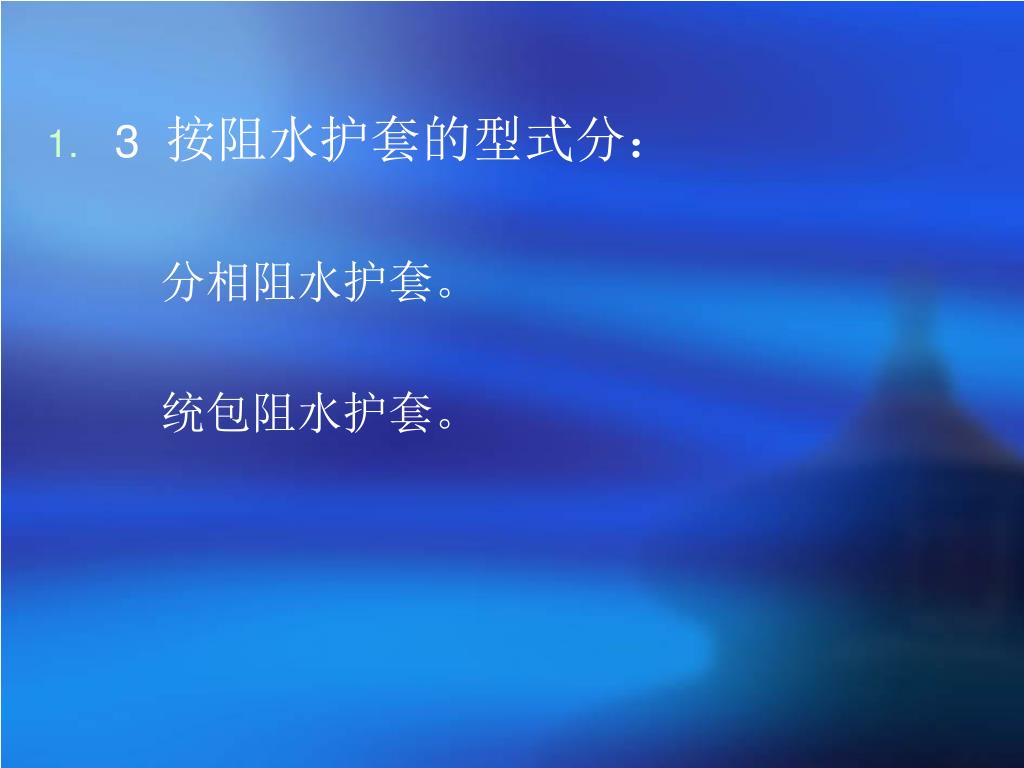

  • 3 按阻水护套的型式分:

    分相阻水护套。

    统包阻水护套。

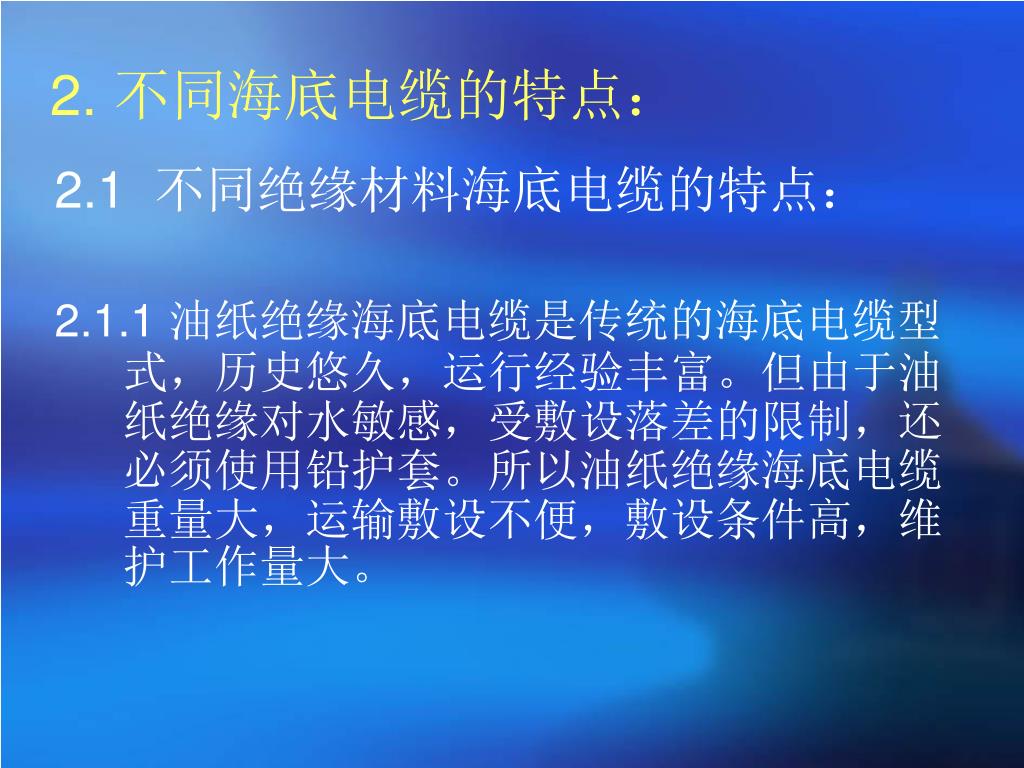

2. 不同海底电缆的特点:

2.1 不同绝缘材料海底电缆的特点:

2.1.1 油纸绝缘海底电缆是传统的海底电缆型 式,历史悠久,运行经验丰富。但由于油纸绝缘对水敏感,受敷设落差的限制,还必须使用铅护套。所以油纸绝缘海底电缆重量大,运输敷设不便,敷设条件高,维护工作量大。


2.1.2 .1交联聚乙烯绝缘和乙丙橡胶绝缘与油纸绝缘相比具有突出的电气,机械性能,因此电缆损耗和充电电流小,传输容量和过载能力大。

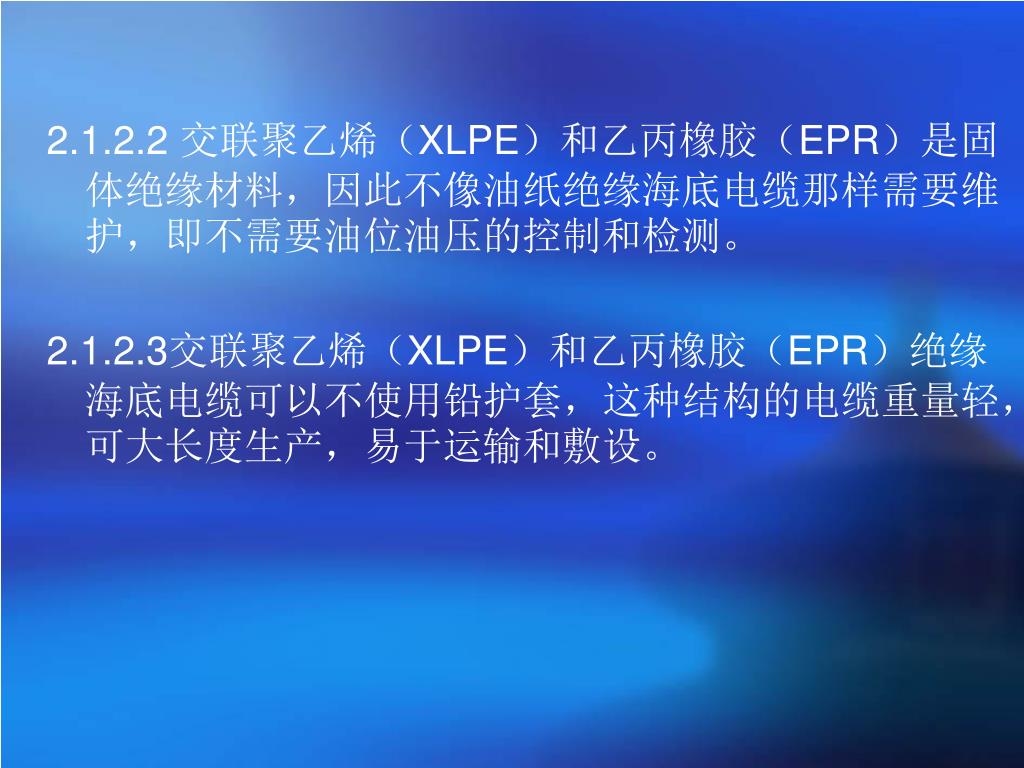

2.1.2.2 交联聚乙烯(XLPE)和乙丙橡胶(EPR)是固体绝缘材料,因此不像油纸绝缘海底电缆那样需要维护,即不需要油位油压的控制和检测。

2.1.2.3交联聚乙烯(XLPE)和乙丙橡胶(EPR)绝缘海底电缆可以不使用铅护套,这种结构的电缆重量轻,可大长度生产,易于运输和敷设。

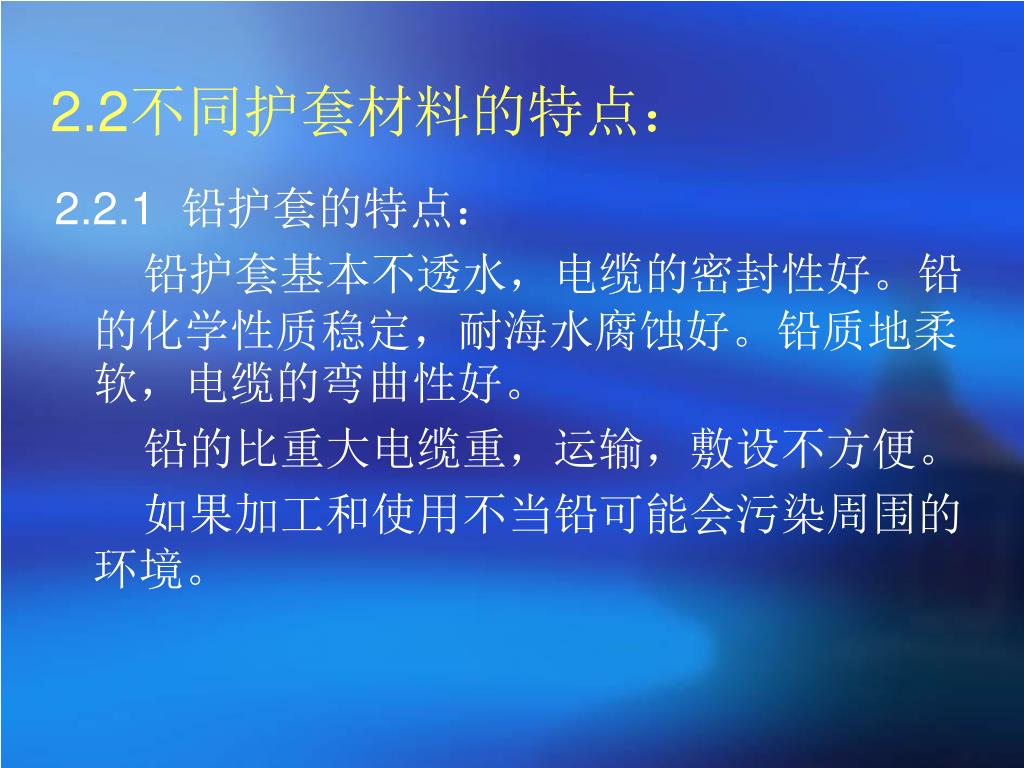

2.2不同护套材料的特点:

2.2.1 铅护套的特点:

铅护套基本不透水,电缆的密封性好。铅的化学性质稳定,耐海水腐蚀好。铅质地柔软,电缆的弯曲性好。

铅的比重大电缆重,运输,敷设不方便。

如果加工和使用不当铅可能会污染周围的环境。

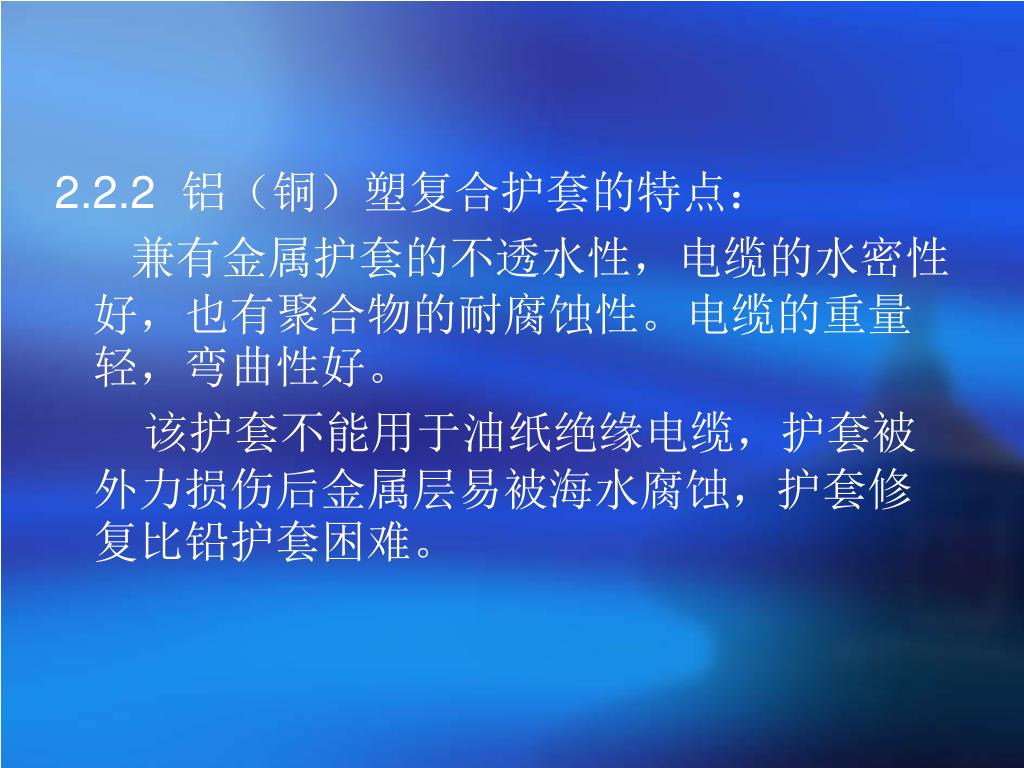

2.2.2 铝(铜)塑复合护套的特点:

兼有金属护套的不透水性,电缆的水密性好,也有聚合物的耐腐蚀性。电缆的重量轻,弯曲性好。

该护套不能用于油纸绝缘电缆,护套被外力损伤后金属层易被海水腐蚀,护套修复比铅护套困难。

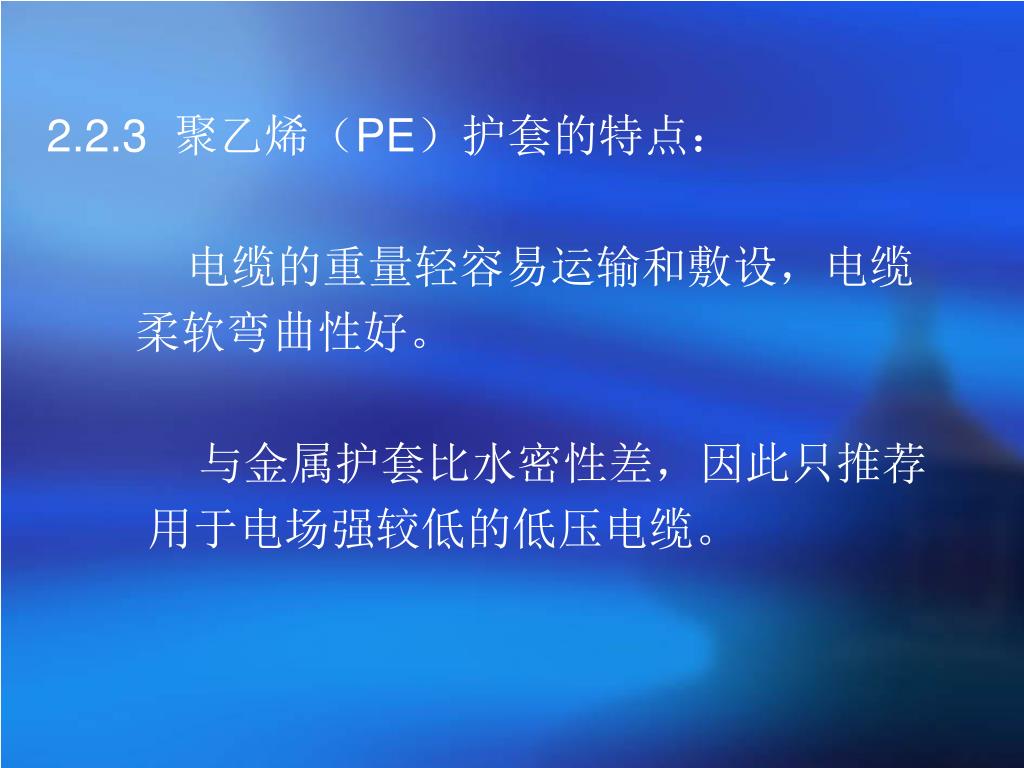

2.2.3 聚乙烯(PE)护套的特点:

电缆的重量轻容易运输和敷设,电缆

柔软弯曲性好。

与金属护套比水密性差,因此只推荐

用于电场强较低的低压电缆。


2.3 不同护套形式的特点:

2.3. 1 分项护套电缆的特点:

每根线芯有单独的阻水护套,当一根线芯发生故障时一般不影响其它线芯。

单根线芯表面圆整,阻水护套和绝缘线芯之间很容易实现纵向阻水,保证电缆的可修复性。

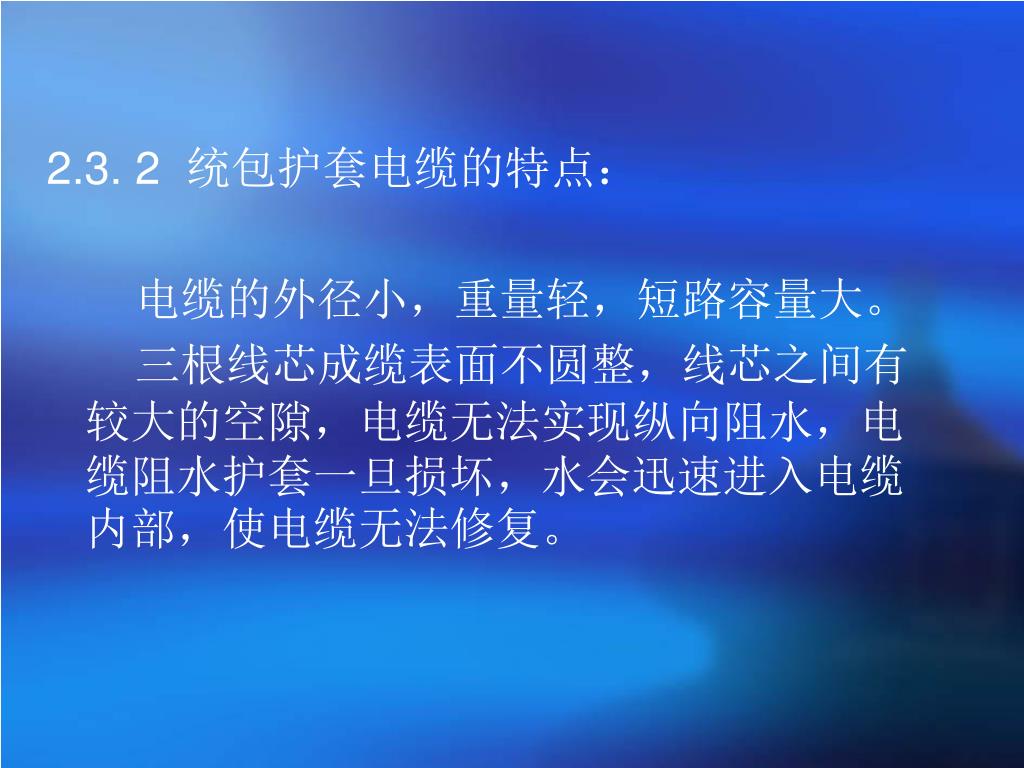

2.3. 2 统包护套电缆的特点:

电缆的外径小,重量轻,短路容量大。

三根线芯成缆表面不圆整,线芯之间有较大的空隙,电缆无法实现纵向阻水,电缆阻水护套一旦损坏,水会迅速进入电缆内部,使电缆无法修复。

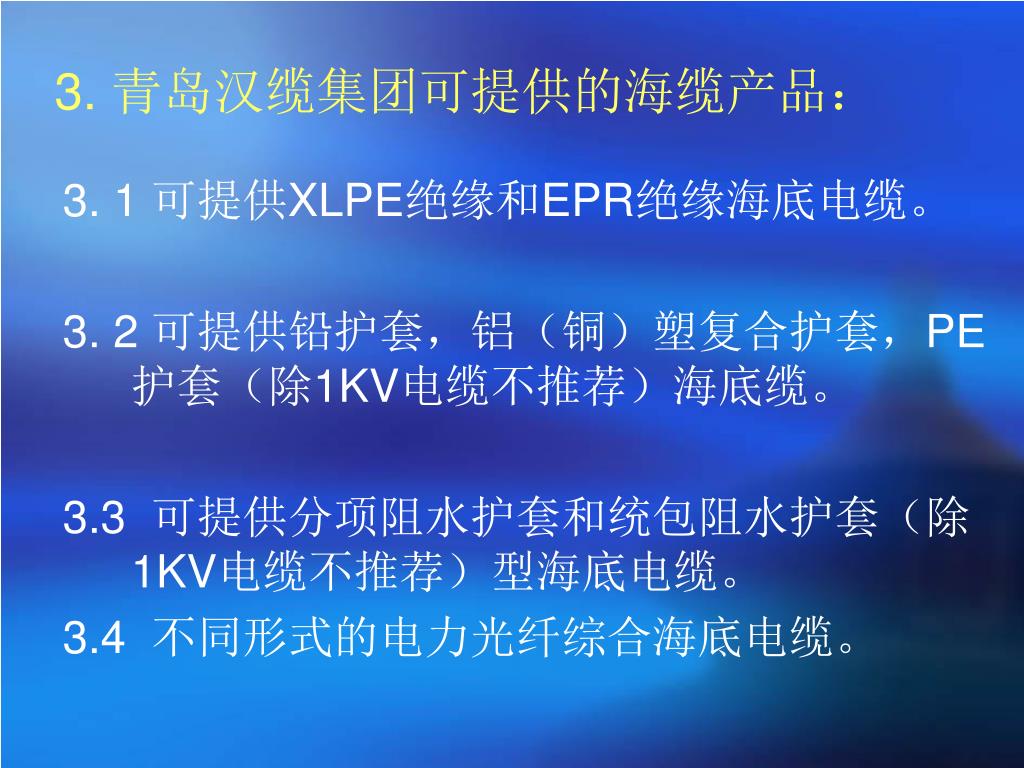

3. 青岛汉缆集团可提供的海缆产品:

3. 1 可提供XLPE绝缘和EPR绝缘海底电缆。

3. 2 可提供铅护套,铝(铜)塑复合护套,PE 护套(除1KV电缆不推荐)海底缆。

3.3 可提供分项阻水护套和统包阻水护套(除1KV电缆不推荐)型海底电缆。

3.4 不同形式的电力光纤综合海底电缆。

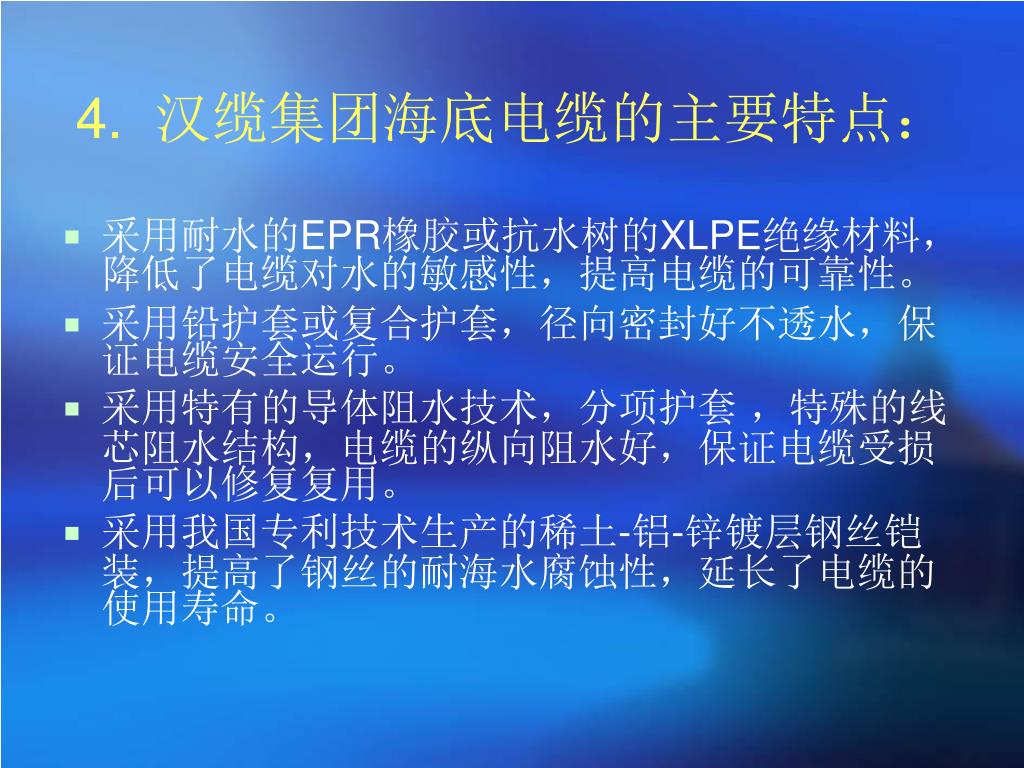

4. 汉缆集团海底电缆的主要特点:

  • 采用耐水的EPR橡胶或抗水树的XLPE绝缘材料,降低了电缆对水的敏感性,提高电缆的可靠性。

  • 采用铅护套或复合护套,径向密封好不透水,保证电缆安全运行。

  • 采用特有的导体阻水技术,分项护套 ,特殊的线芯阻水结构,电缆的纵向阻水好,保证电缆受损后可以修复复用。

  • 采用我国专利技术生产的稀土-铝-锌镀层钢丝铠装,提高了钢丝的耐海水腐蚀性,延长了电缆的使用寿命。

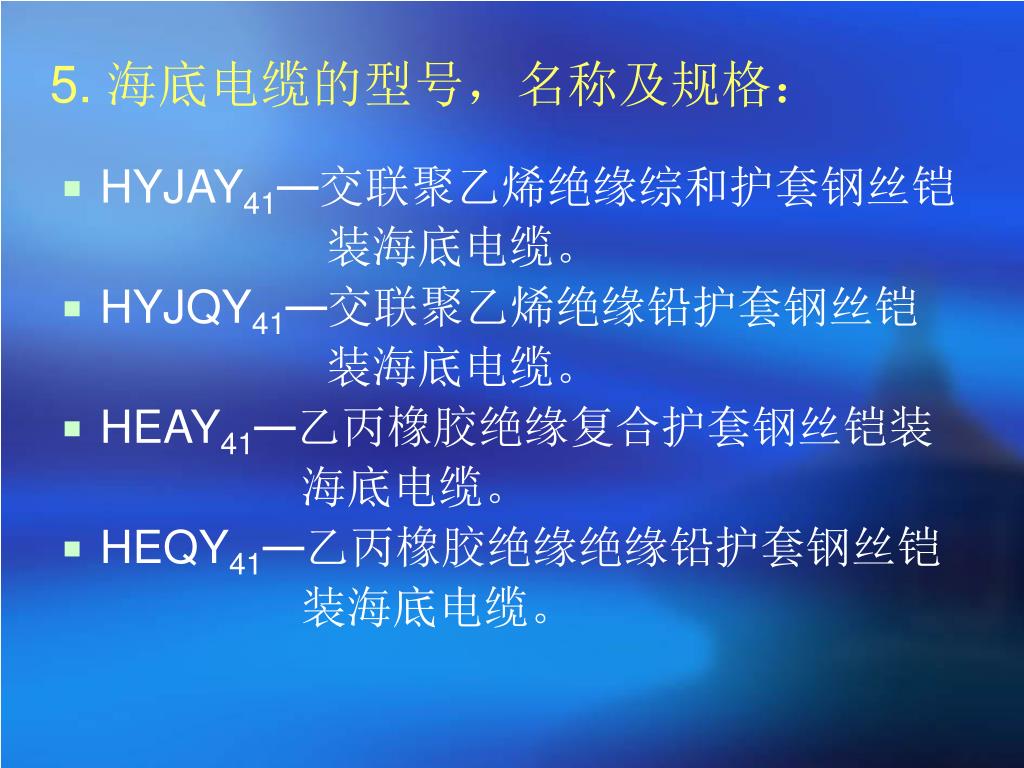

5. 海底电缆的型号,名称及规格:

  • HYJAY41—交联聚乙烯绝缘综和护套钢丝铠

    装海底电缆。

  • HYJQY41—交联聚乙烯绝缘铅护套钢丝铠

    装海底电缆。

  • HEAY41—乙丙橡胶绝缘复合护套钢丝铠装

    海底电缆。

  • HEQY41—乙丙橡胶绝缘绝缘铅护套钢丝铠

    装海底电缆。

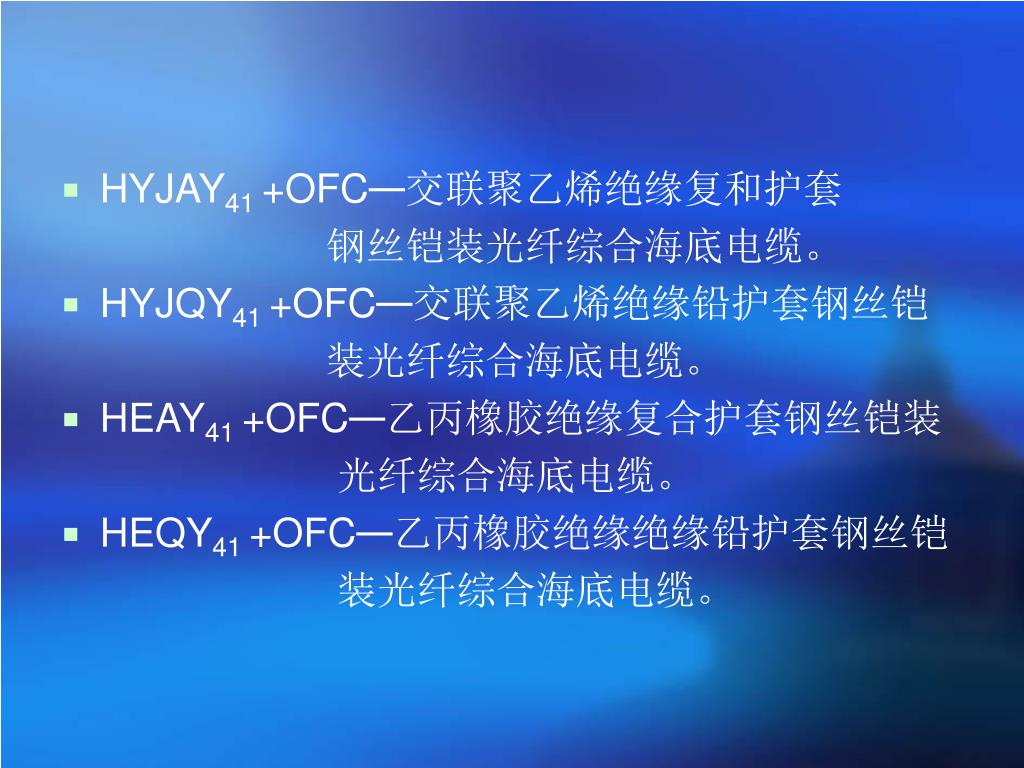

  • HYJAY41 +OFC—交联聚乙烯绝缘复和护套

    钢丝铠装光纤综合海底电缆。

  • HYJQY41 +OFC—交联聚乙烯绝缘铅护套钢丝铠

    装光纤综合海底电缆。

  • HEAY41 +OFC—乙丙橡胶绝缘复合护套钢丝铠装

    光纤综合海底电缆。

  • HEQY41 +OFC—乙丙橡胶绝缘绝缘铅护套钢丝铠

    装光纤综合海底电缆。


6 6 1

拉丝连续退火

主要技术参数:

进线直径: φ8.0

出线直径: φ 1.13-4.5

鼓轮直径: φ450

退火电流:≯4500A

出线速度:≤30m/s

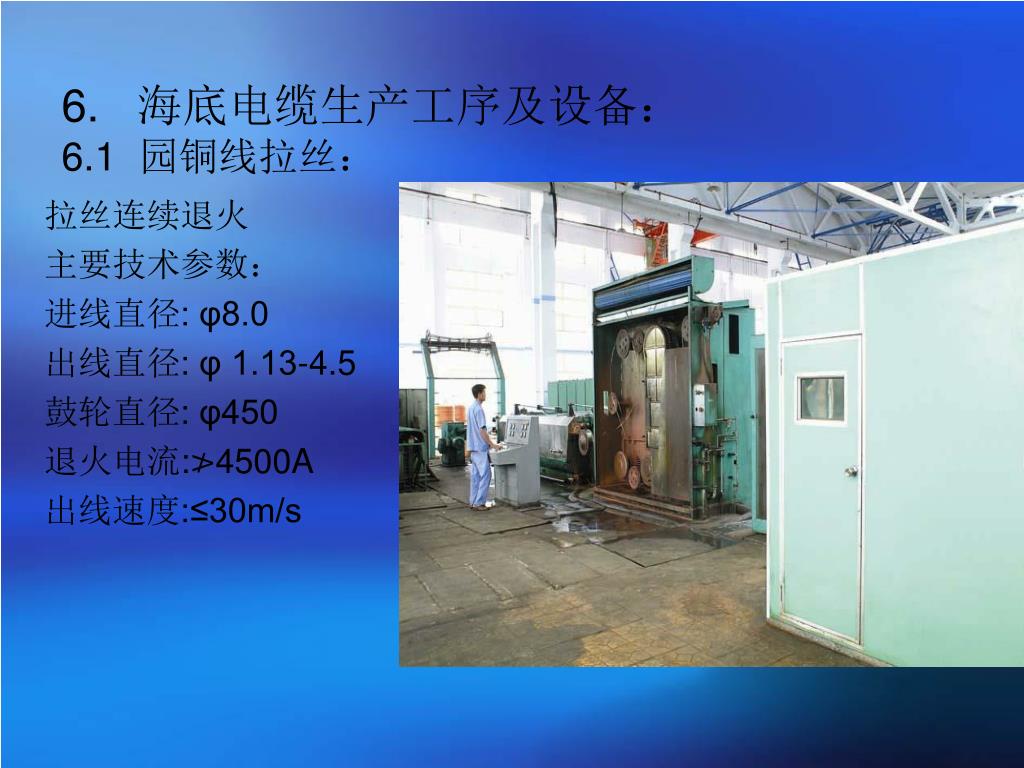

6. 海底电缆生产工序及设备:6.1 园铜线拉丝:

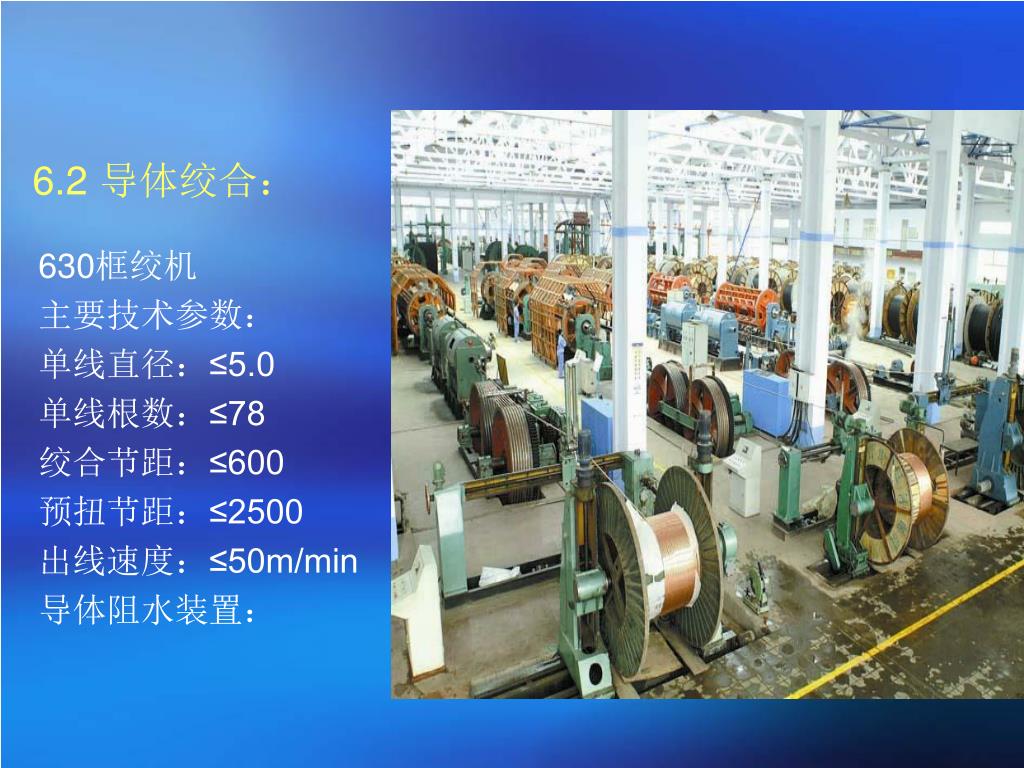

6.2 导体绞合:

630框绞机

主要技术参数:

单线直径:≤5.0

单线根数:≤78

绞合节距:≤600

预扭节距:≤2500

出线速度:≤50m/min

导体阻水装置:

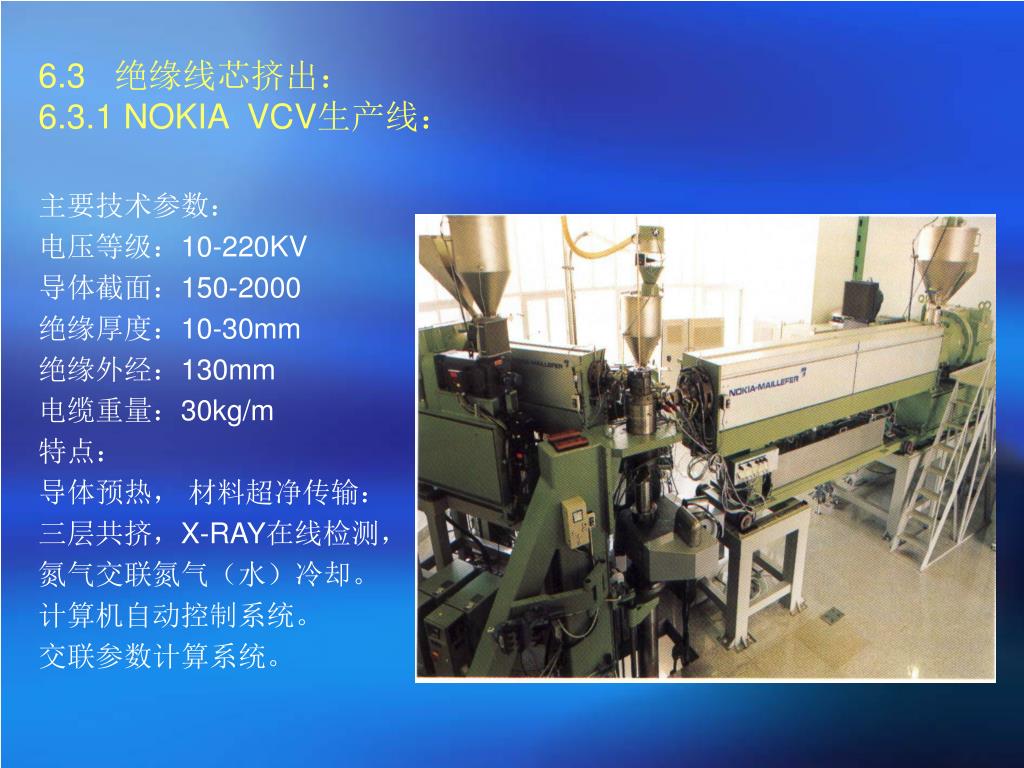

6.3 绝缘线芯挤出:6.3.1 NOKIA VCV生产线:

主要技术参数:

电压等级:10-220KV

导体截面:150-2000

绝缘厚度:10-30mm

绝缘外经:130mm

电缆重量:30kg/m

特点:

导体预热, 材料超净传输:

三层共挤,X-RAY在线检测,

氮气交联氮气(水)冷却。

计算机自动控制系统。

交联参数计算系统。

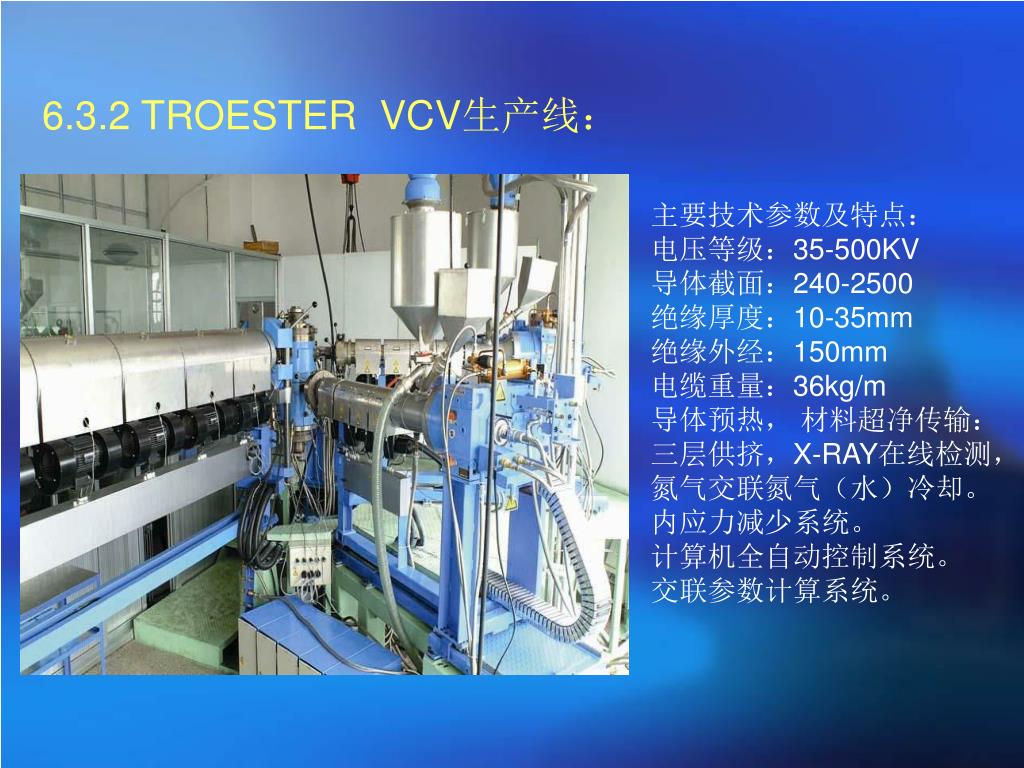

6.3.2 TROESTER VCV生产线:

主要技术参数及特点:

电压等级:35-500KV

导体截面:240-2500

绝缘厚度:10-35mm

绝缘外经:150mm

电缆重量:36kg/m

导体预热, 材料超净传输:

三层供挤,X-RAY在线检测,

氮气交联氮气(水)冷却。

内应力减少系统。

计算机全自动控制系统。

交联参数计算系统。


6.4 铅护套:

压铅机:

铅护套厚度:

1.2—3.0mm

铅护套直径:

15—120mm

收放线盘直径:

4500mm

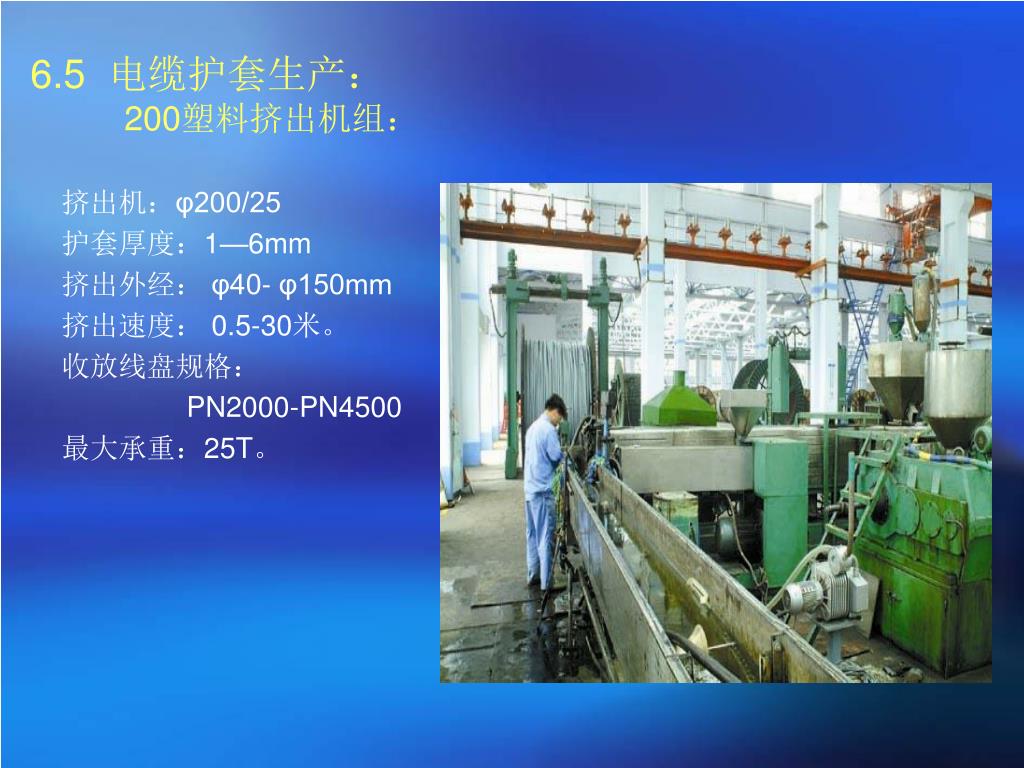

6.5 电缆护套生产:200塑料挤出机组:

挤出机:φ200/25

护套厚度:1—6mm

挤出外经: φ40- φ150mm

挤出速度: 0.5-30米。

收放线盘规格:

PN2000-PN4500

最大承重:25T。

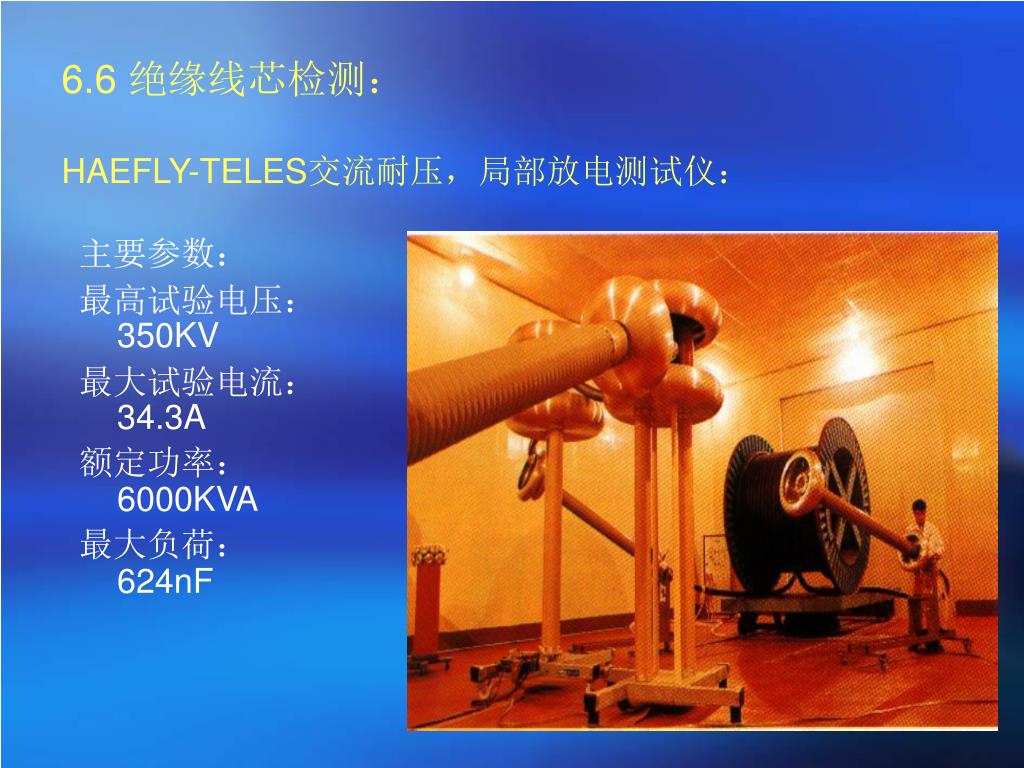

6.6 绝缘线芯检测:HAEFLY-TELES交流耐压,局部放电测试仪:

主要参数:

最高试验电压:350KV

最大试验电流:34.3A

额定功率: 6000KVA

最大负荷: 624nF

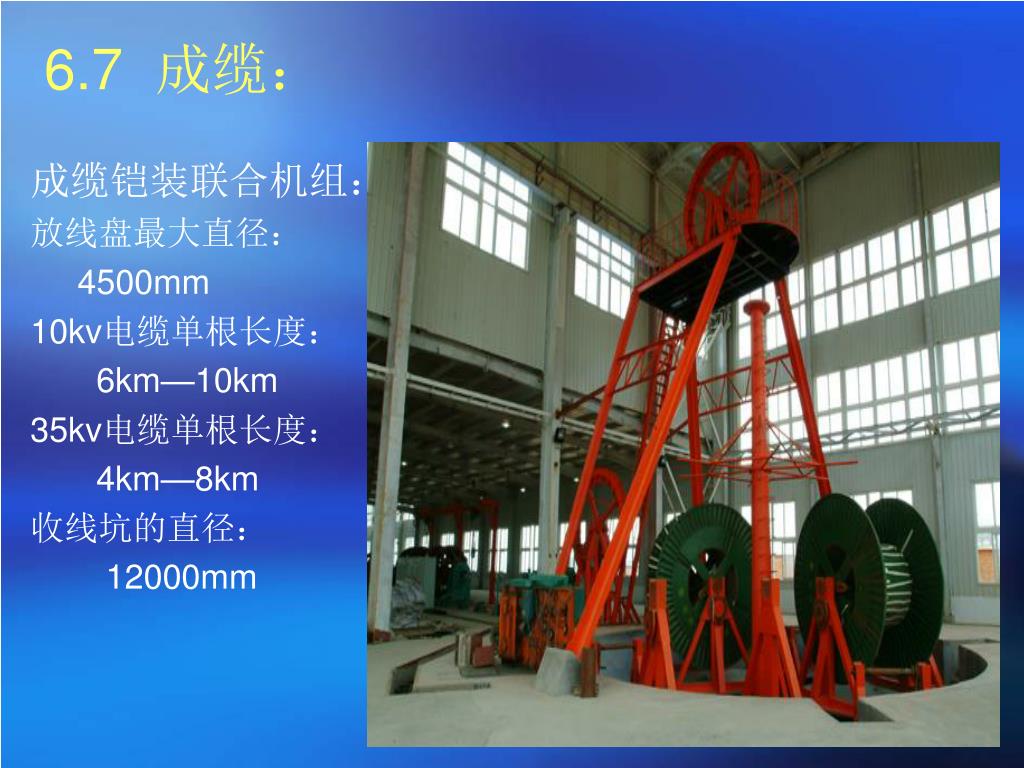

6.7 成缆:

成缆铠装联合机组:

放线盘最大直径:

4500mm

10kv电缆单根长度:

6km—10km

35kv电缆单根长度:

4km—8km

收线坑的直径:

12000mm

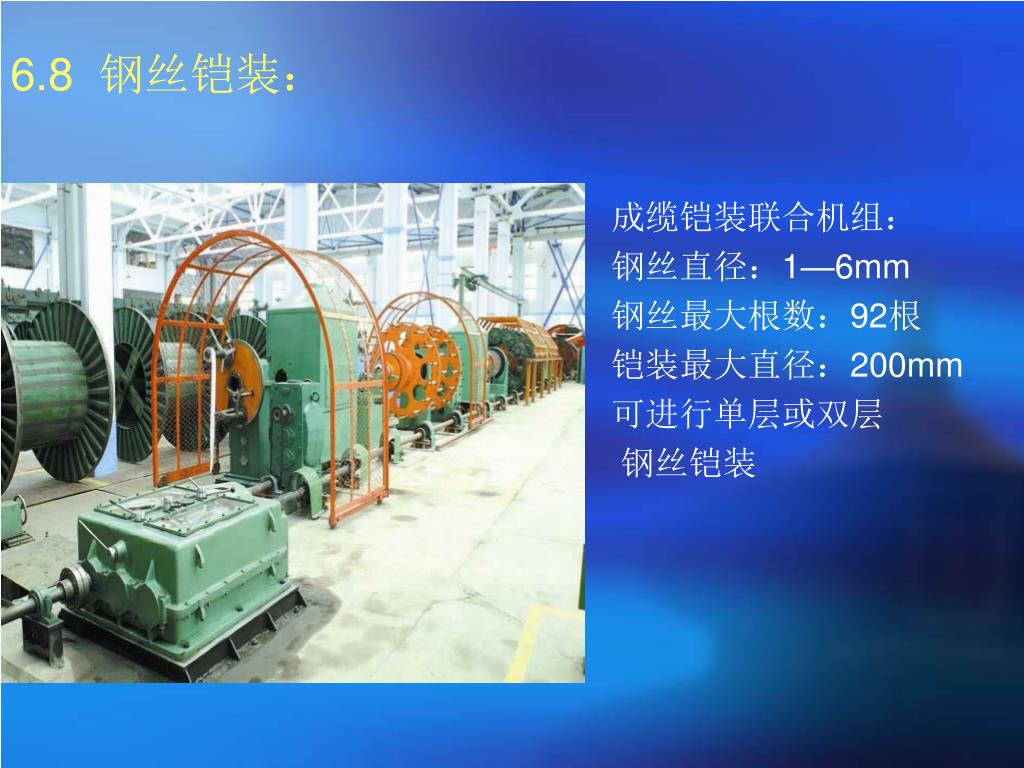

6.8 钢丝铠装:

成缆铠装联合机组:

钢丝直径:1—6mm

钢丝最大根数:92根

铠装最大直径:200mm

可进行单层或双层

钢丝铠装

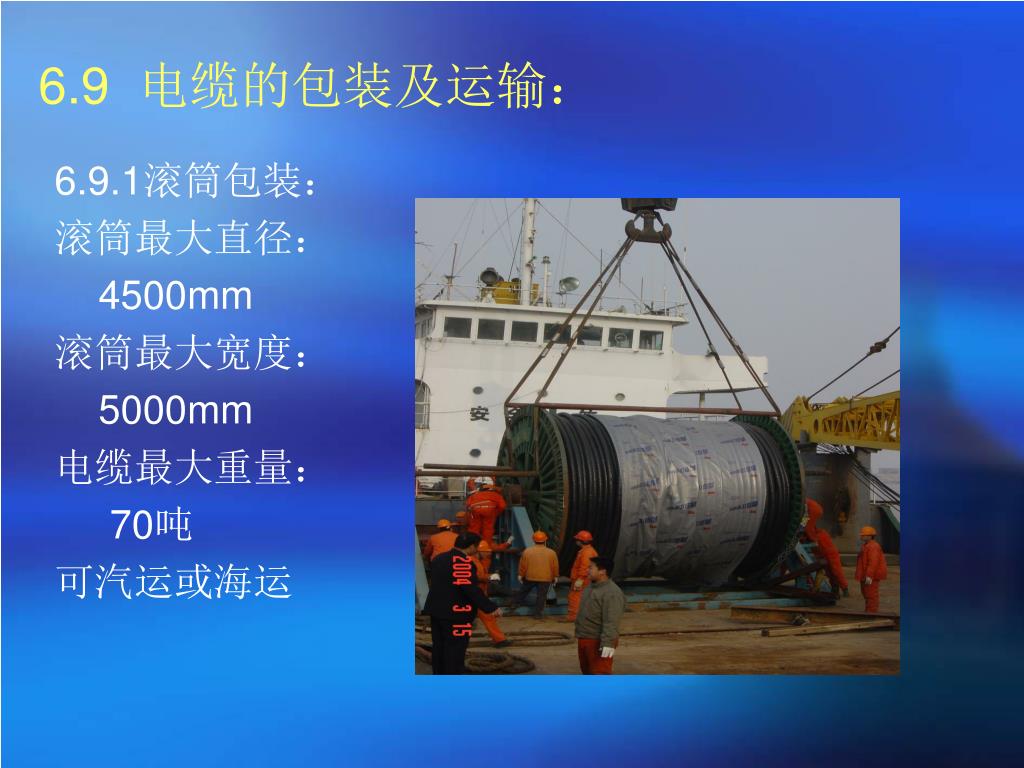

6.9 电缆的包装及运输:

6.9.1滚筒包装:

滚筒最大直径:

4500mm

滚筒最大宽度:

5000mm

电缆最大重量:

70吨

可汽运或海运

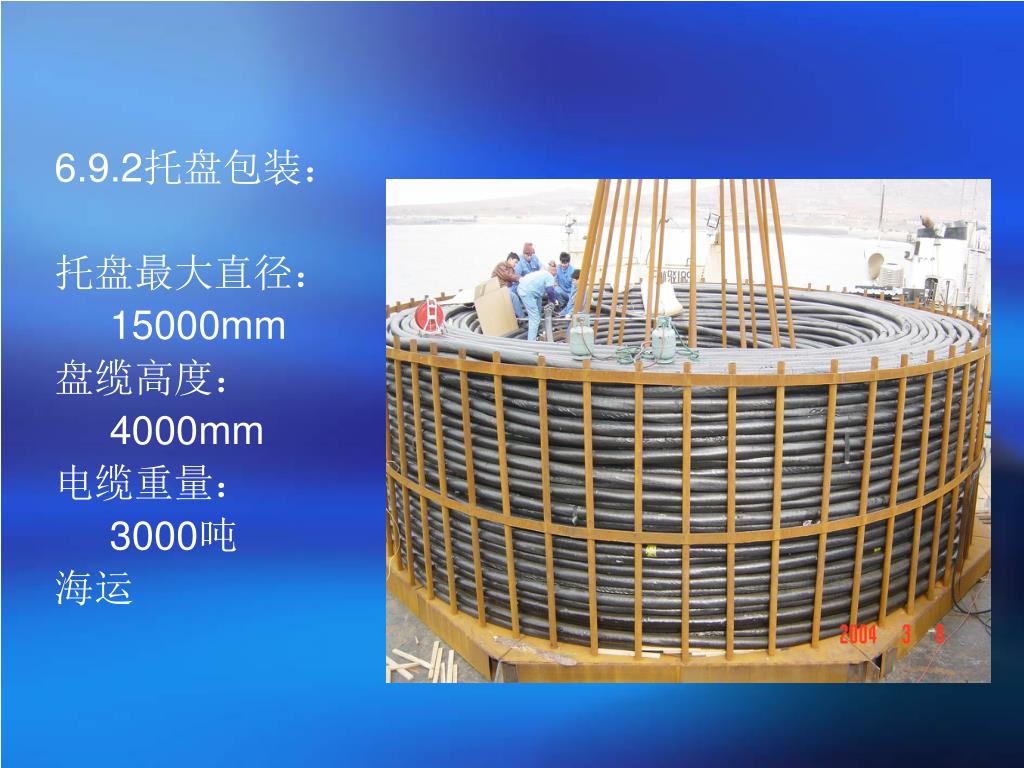

6.9.2托盘包装:

托盘最大直径:

15000mm

盘缆高度:

4000mm

电缆重量:

3000吨

海运

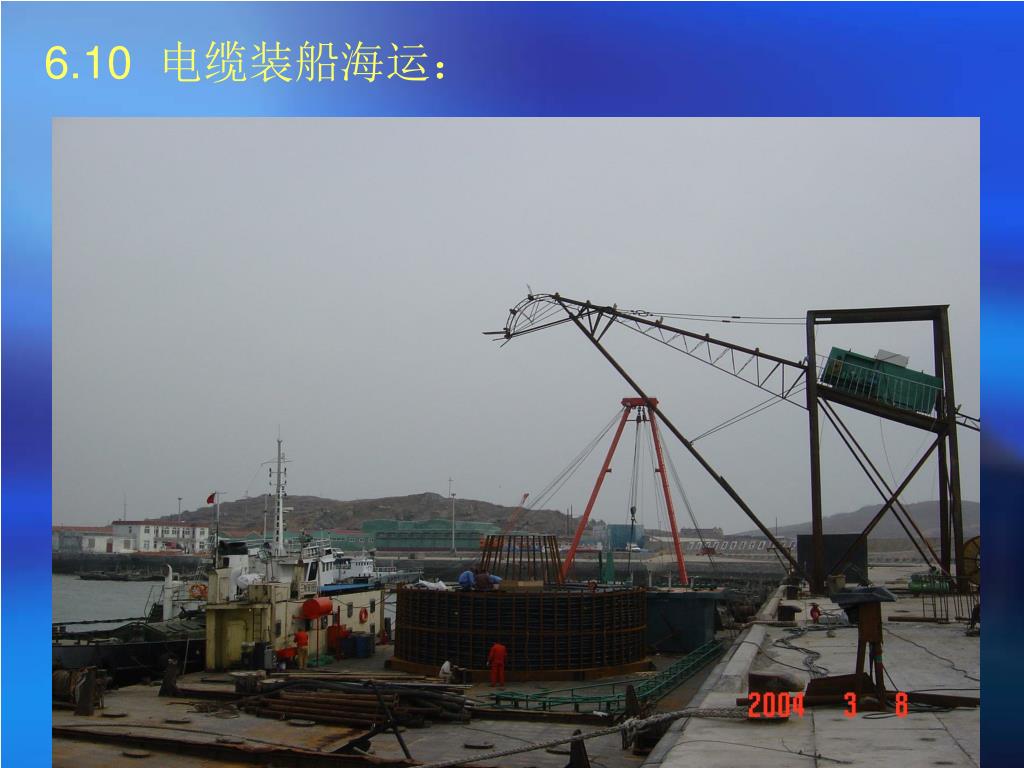

6.10 电缆装船海运:

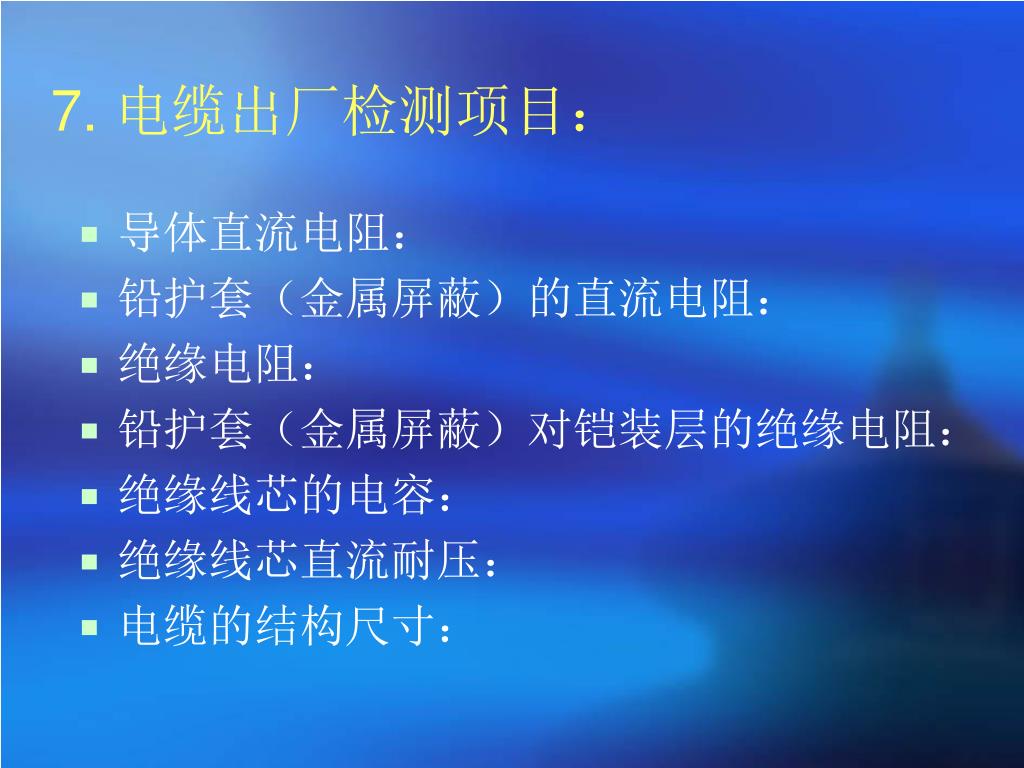

7. 电缆出厂检测项目:

  • 导体直流电阻:

  • 铅护套(金属屏蔽)的直流电阻:

  • 绝缘电阻:

  • 铅护套(金属屏蔽)对铠装层的绝缘电阻:

  • 绝缘线芯的电容:

  • 绝缘线芯直流耐压:

  • 电缆的结构尺寸:

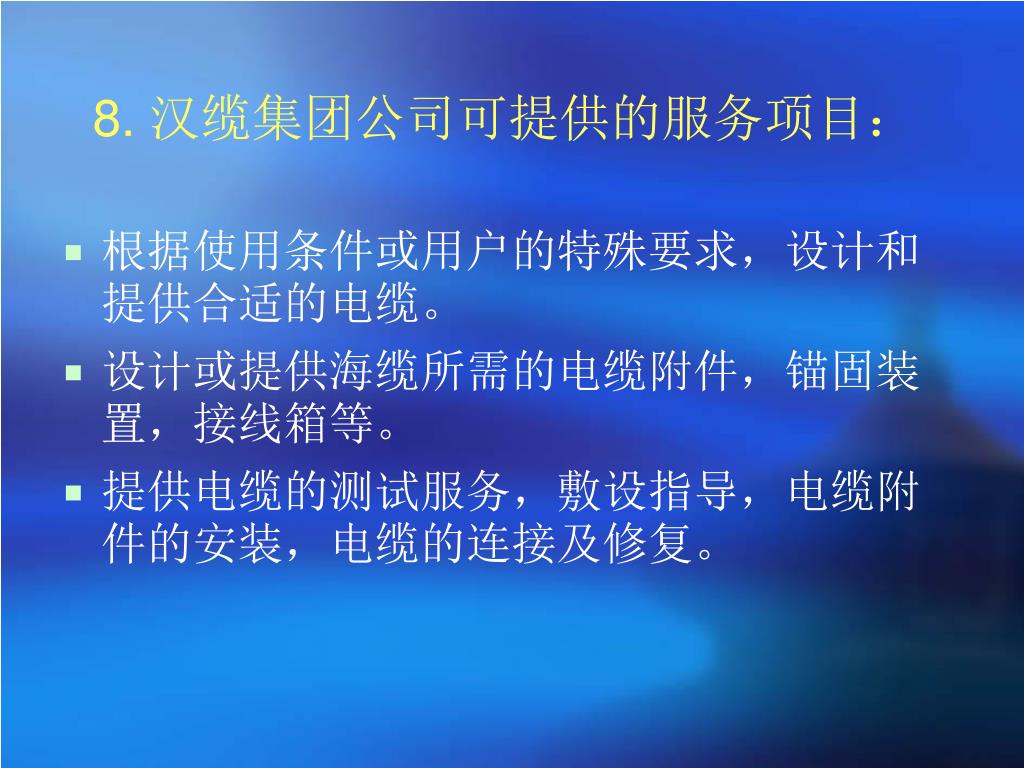

8. 汉缆集团公司可提供的服务项目:

  • 根据使用条件或用户的特殊要求,设计和提供合适的电缆。

  • 设计或提供海缆所需的电缆附件,锚固装置,接线箱等。

  • 提供电缆的测试服务,敷设指导,电缆附件的安装,电缆的连接及修复。

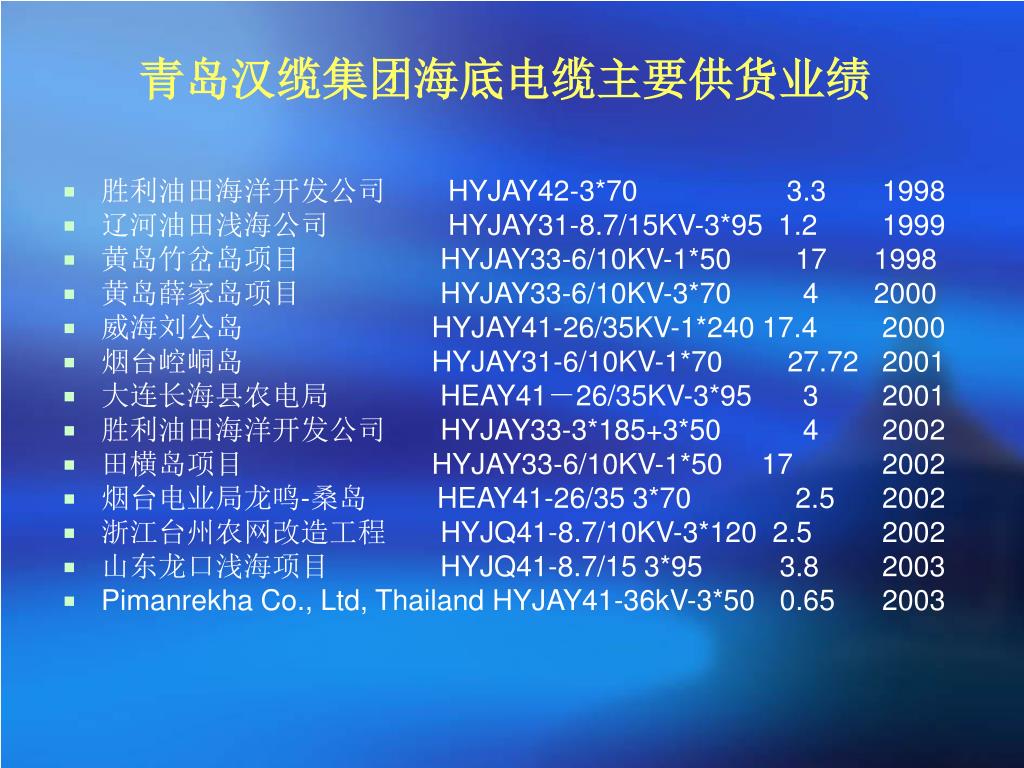

青岛汉缆集团海底电缆主要供货业绩

  • 胜利油田海洋开发公司 HYJAY42-3*70 3.3 1998

  • 辽河油田浅海公司 HYJAY31-8.7/15KV-3*95 1.2 1999

  • 黄岛竹岔岛项目 HYJAY33-6/10KV-1*50 17 1998

  • 黄岛薛家岛项目 HYJAY33-6/10KV-3*70 4 2000

  • 威海刘公岛 HYJAY41-26/35KV-1*240 17.4 2000

  • 烟台崆峒岛 HYJAY31-6/10KV-1*70 27.72 2001

  • 大连长海县农电局 HEAY41-26/35KV-3*95 3 2001

  • 胜利油田海洋开发公司 HYJAY33-3*185+3*50 4 2002

  • 田横岛项目 HYJAY33-6/10KV-1*50 17 2002

  • 烟台电业局龙鸣-桑岛 HEAY41-26/35 3*70 2.5 2002

  • 浙江台州农网改造工程 HYJQ41-8.7/10KV-3*120 2.5 2002

  • 山东龙口浅海项目 HYJQ41-8.7/15 3*95 3.8 2003

  • Pimanrekha Co., Ltd, Thailand HYJAY41-36kV-3*50 0.65 2003

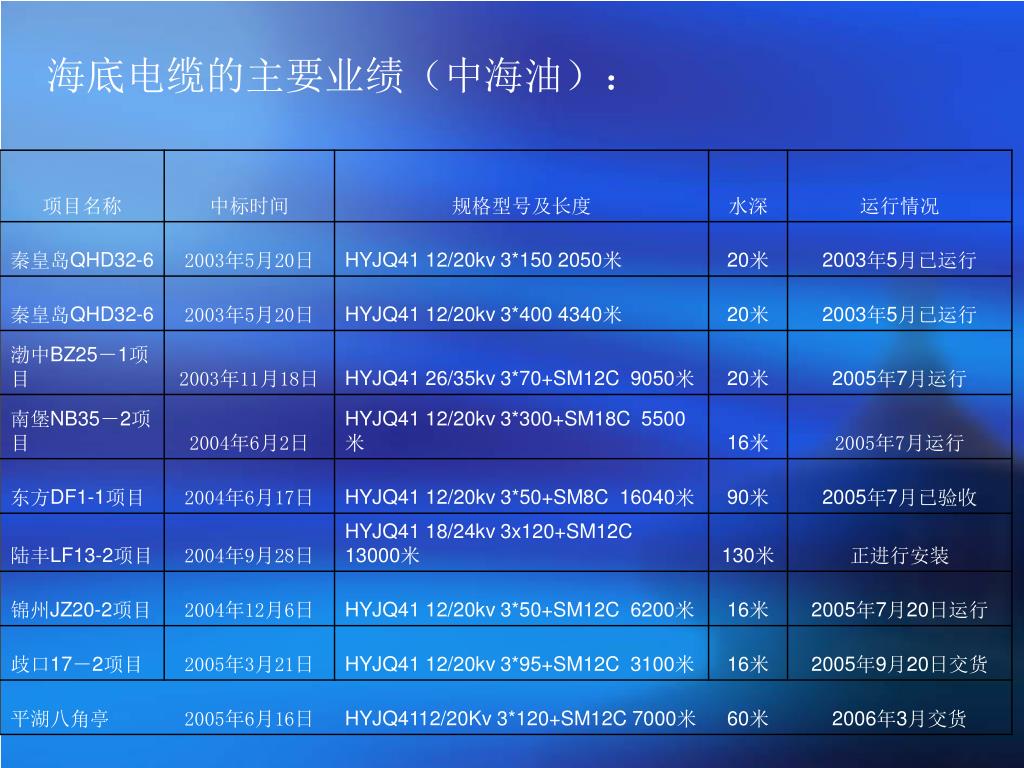

海底电缆的主要业绩(中海油):
