Presentation Transcript


3129890

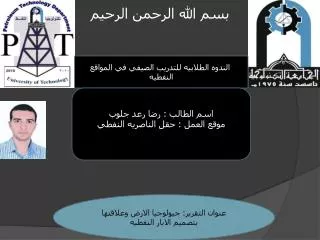

بسم الله الرحمن الرحيم

الندوه الطلابيه للتدريب الصيفي في المواقع النفطيه

اسم الطالب : رضا رعد جلوب

موقع العمل : حقل الناصريه النفطي

عنوان التقرير: جيولوجيا الارض وعلاقتها بتصميم الابار النفطيه


3129890

نظرا لأهميه التدريب الصيفي للمهندسين عامه ولمهندسي النفط خاصه ولاحتواء العراق على خزين هائل من النفط والغاز ولكون الجامعه التكنولوجيه تهتم بالجانب العملي والتطبيقي وحرص قسم تكنولوجيا النفط متمثلا برئاسته وكوادره كافه على اعداد مهندسين ملمين بكافه الجوانب ومنها العمليه كان للقسم الاصرار الواضح على تدريب طلاب المرحله الاولى في المواقع النفطيه المنتشره في العراق وما هذا المؤتمر الا خير دليل على اهتمام القسم بالتدريب الصيفي لطلابه كونه حلقه وصل بين الدراسه النظريه والجانب العملي للمهندس الناجح


3129890

ان من اهم مميزات الحقول في جنوب العراق هي 1: الطبقات الجيولوجيه ذات طابع رسوبي2: احتواء النفط المستخرج على الغاز المصاحب بكميات كبيره3: نسبه غاز H2S متوسطه الى قليله4: الضغوط المكمنيه عاليه جدا مما يؤدي الى كثره وجود الابار ذات التدفق الذاتي 5: وجود الملوثات اللاعضويه والماء المصاحب والذي يزداد مع قدم الاباراهم العوامل المؤديه الى زياده الضغوط المكمنيه في جنوب العراق هي hydrostatic Pressure و overburden pressure وهذه الضغوط ربما تكون كبيره تؤدي الى مخاطر عديده خلال عمليه الحفر


3129890

نبذه عن موقع التدريب:

إن هذا الحقل يضم عدة إنشاءات منها ثلاث خزانات بسعة ثلاثة آلاف متر مكعب ، ومحطة عزل طاقتها 30 ألف برميل في اليوم ، وأبنية سيطرة الكهرباء والإدارة والمختبر ومستوصف صحي ومحطة لتحليه المياه ،بالإضافة إلى منظومات الضخ الخام ,

وتم مد أنبوب من الموقع إلى الخط الاستراتيجي بطول 40 كم قطر 12 انج .ان إنتاج المشروع حاليا هو عشرة آلاف برميل في اليوم وقابل للزيادة حتى يصل إلى 15 ألف برميل وان من أهم المشاكل التي يعاني منها العاملين في الحقل كثر ه العواصف الترابية فيه .

إن هذا الحقل يضم خمسة آبار نفطية إنتاجية وفي حال الحفر سوف تزداد هذه الآبار " ومن المؤمل الاستفادة من الغاز الذي يحرق حاليا للحصول على الغاز  الجاف وتضم الناصرية حقول نفطية غير مستثمرة كحقل الناصرية  الكبير الذي من المتوقع أن ينتج 300 ألف برميل يوميا ، وحقل الغراف الذي يقدر المعنيين بالشؤون النفطية  إنتاجه بـ 130 ألف برميل يوميا ، وكذلك حقل الرافدين (أبو  عمود) الذي يقدر إنتاجه في حال تشغيله أو استثماره بـ 110  آلاف برميل يوميا كما أن هناك الكثير من الحقول النفطية  غير المكتشفة والقريبة .


3129890

: CHRISTMAS TREE

وهي عبارة عن مجموعة من الصمامات مع لوازم تركيبها يتم ربطها اعلى رأس أنابيب الإنتاج وتستخدم للسيطرة على الموائع المكمنية المنتجة وكذلك لتحويل مجرى الموائع بالاتجاه المطلوب وتهيئة ربطها على أنبوب الجريان ونهايتها العليا مهيأة لإنزال معدات القياسات الحقلية .

:VALVES

توجد هنالك أربعة صمامات على الأقل في شجرة الميلاد وهي من الأسفل إلى الأعلى وكما يلي:-

الصمام الرئيسي والصمام الثانوي وفي اعلي الشجرة يوجد صمام العلوي

تكون بمقياس واحد وبنفس الضغط التشغيلي وعلى جانب الشجرة يوجد هنالك الصمام الجانبي وغالبا ما يكون بنفس المواصفات للصمامات الأخرى المكونة لشجرة الميلاد ولكن ليس دائما إذ قد يكون اقل منها من ناحية الحجم مع بقاء الضغط التشغيلي ثابتا ويفضل إن يكون اتجاه هذا الصمام بنفس اتجاه صمام رأس أنابيب الإنتاج ليتيح مرونة في إجراء عمليات الربط المشترك للإنتاج أو الحقن ويجب ملاحظة إن صمامات الشجرة الرئيسية الثلاثة الرئيسي والثانوي والعلوي يجب إن تكون بقطر داخلي يسمح بإنزال معدات القياسات الحقلية للبئر من خلالها مقارنة بالصمام الجانبي للشجرة الذي لا يتأثر بهذه المعدات .


3129890

ومن معرفه الضغوط اعلاه يمكننا اختيار مواصفات المواد وبالنسب المطلوبه حسب ما يلي:

  • القوه او الصلابه: Hardness

    نظرا لعمل رؤوس الآبار في ظروف قاسية من الضغط ودرجات الحرارة لذلك يجب إن تمتاز بالقوة الكافية .

    ويمكن الحصول على هذه القوة عن طريق المعاملة الحرارية (تسخين وتبريد سريع )

    (HARDENABILITY) الصلادة2-

    (TOUGHNESS) المتانة3-

    إن المتانة مطلوبة للحصول على ضمان التخلص من الكسر السريع ( BRITTLE FRACTURE )

    وبصورة عامة فان زيادة القوة تولد ضعف اللدانة (اللدانة هي تعبير أخر لمفهوم المتانة ) ولكن من الضروري إن تكون مستويات القوة متوازنة لكي توفر متانة مناسب

    (WELDABILITY) قابلية اللحام4-

    إن إضافة العناصر المطلوبة للحصول على القوة مثل الكاربون والكروم تقلل من قابلية اللحام وكما في حالة المتانة فان الموازنة بين إضافة الناصر المطلوبة للقوة وشرط الحصول على المتانة واللدانة وقابلية اللحام هي موازنة مطلوبة ويجب إن تكون دقيقة جدا .


3129890

(CORROSION RESISTANCE) مقاومة التآكل تعني مقاومة التآكل إطالة عمر رأس البئر تجاه فعل الظروف البيئية إن استجابة السبائك لمختلف ظروف التآكل الناشئة عن موائع البئر تكون بطيئة في ظروف معينة وبنفس الوقت قد تزداد في ظروف بيئية أخرى كما إن فعل التآكل يعتمد على الحالة الديناميكية للموائع فظروف غلق البئر تجاه الجريان تقلل من فعل التآكل .إن عملية التآكل النموذجية التي تحدث بعدم وجود غاز( H2S ) تسمى (SWEET CORROSION ) وتحدث بسبب وجود غاز ( CO2 ) المصاحب لموائع البئر وبوجود الماء يحدث التفاعل التالي : = H2CO3 CO2 + H2O(حامض الكاربونيك)إن حامض الكاربونيك الناتج يتفاعل مع الحديد وحسب المعادلة التالية : H2CO3 + Fe = FeCO2 + H2Oإن الناتج يسبب تأكل مادة رأس البئر وهذا التآكل يكون بشكل حفر أو قنوات الصيغة الثانية للتآكل تحدث بسبب وجود ( H2S ) في موائع البئر ( SOUR CORROSION ) وبوجود الماء يحصل ما يلي : H2S +Fe +H2O = FeS +2H2إن كبريتيد الحديدوز ( FeS ) الناتج من التفاعل سوف يترك حفر عميقة على سطح المعدن إما غاز الهيدروجين فيتسرب نحو المناطق الحساسة ( SUSCEPTIBLE SIDES ) في التراكيب الدقيقة مؤديا إلى حدوث تشققات .عند ظهور غازي (CO2 , H2S ) معا فان سرعة التآكل تزداد ، إما بالنسبة لايون الكلوريد ( CL- ) الموجود بالأملاح المصاحبة للموائع فأن ميكانيكية التفاعل معقدة وتتم بامتصاص الايون من قبل المعادن المصنوع منها رأس البئر وبذلك يحث تفاعل كهر وكيميائي .بصورة عامة فأن اختيار رأس البئر يتم على اساس مواصفات إل APIاضافه الى موضوع الكلفه التشغيليه


3129890

صور من داخل حقل الناصريه

شجره عيد الميلاد لبئر مكتمل الحفر في حقل الناصريه النفطي

بئر قيد الحفر في حقل الناصريه النفطي

برج حفر قيد النصب في حقل الناصريه النفطي
