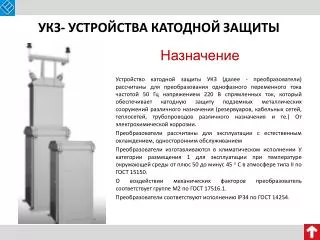

Назначение

Устройство катодной защиты УКЗ (далее - преобразователи) рассчитаны для преобразования однофазного переменного тока частотой 50 Гц напряжением 220 В спрямленных ток, который обеспечивает катодную защиту подземных металлических сооружений различного назначения (резервуаров, кабельных сетей, теплосетей, трубопроводов различного назначения и те.) От электрохимической коррозии.

Преобразователи рассчитаны для эксплуатации с естественным охлаждением, односторонним обслуживанием

Преобразователи изготавливаются в климатическом исполнении У категории размещения 1 для эксплуатации при температуре окружающей среды от плюс 50 до минус 45  С в атмосфере типа II по ГОСТ 15150.

О воздействии механических факторов преобразователь соответствует группе М2 по ГОСТ 17516.1.

Преобразователи соответствуют исполнению IP34 по ГОСТ 14254.

УКЗ- Устройства катодной защиты


ТЕХНИЧЕСКИЕДАННЫЕ

Основные технические данные преобразователей приведены в таблице


УКЗ Х -X -X -X -X

1 2 3 4 5 6

1- Устройство распределительное катодной защиты

2 — режим работы устройства:

Р – ручной;

А – автоматический;

И – с интеграцией в систему АСМУиД

3 — напряжение питающей сети: 0,23; 6; 10 кВ.

4 — выпрямленное напряжение: 24, 48 В.

5 — номинальная выходная мощность: 0,6; 1,2; 2,0; 3,0; 5 кВт.

6 — количество преобразователей в устройстве: 1, 2, 3, 4 шт.

При установке свыше одного БКЗ их суммарная мощность не должна превышать 10 кВт.

Пример записи при заказе устройства для ручного режима работы, напряжением питающей сети – 0,23кВ, выпрямленным напряжением – 48В, мощностью - 3 кВт, с одним преобразователем. ;

«УКЗР-0,23-48-3,0-1-У1»

Структура условного обозначения устройства



Основные Х -X -X -X -X преимущества

Основным преимуществом УКЗ выпускаемым Фирмой «Элекон ЛТД» является возможность работы как в ручном, так и в автоматическом режимах, а так же возможность интеграции в систему АСМУиД.
