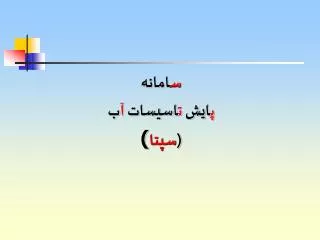

س امانه پ ايش ت اسيسات آ ب ( سپتا (

1. سامانه پايش تاسيسات آب (سپتا(

2. سرفصل مطالب • ضرورت بحث • چشم انداز هدف اصلیونتايج • اقلام موجود در سامانه • تعریف مفاهیم و اصطلاحات • انواع گزارش ها • روش تکمیل داده ها و گزارشگیری • ساختاروارتباطات ووضعيت داده ها در سامانه

3. ضرورت بحث • عدم وجود اصول اپراتوري ابلاغ شده علي رغم شباهت تاسيسات • عدم وجود يك سيستم نگهداري وتعميرات منسجم • عدم وجود يك سامانه بر مبناي تاسيسات ( تاسيسات آب عبارتند از چاه ها چشمه ها ، قنات ، خطوط انتقال آب ، آبگير ، تصفيه خانه ، ايستگاه پمپاژ ، مخازن ، شبكه ، انشعاات ، آب شيرين كن ها ) • عدم وجود بانك اطلاعاتي كه همه مسايل مرتبط با تاسيسات آب را در بر داشته باشد . ( مسايل مرتبط عبارتند از شناسنامه تاسيس وتجهيز ، داده هاي عملياتي ، داده هاي وضعيت ، بودجه ، عملكرد ، برنامه بارسازي ونوسازي ، نگهداري وتعميرات ، ارزيابي ، مشخصات بهره بردار ) • عدم وجود سيستم ارزيابي

4. چشم انداز هدف اصلیواهداف جزئی

5. چشم انداز دسترسی به تمام داده های مورد نیازدفتر درتمام حوزه هاي كاري( منابع تامين ، خطوط انتقال ، ايستگاه هاي پمپاژ ، تصفيه خانه ها ، مخازن ، شبكه ، انشعابات وآب شيرين كن ها ) براي فعاليت هاي اپراتوري ، نگهداري وتعميرات ، مديريت توليد وتوزيع آب ونيز بازسازي ونوسازي تاسيسات در هر زمان و مکان و با دقت کافی

6. هدف اصلی گردآوری و ثبت داده های مورد نیازبراي مديريت توليد وتوزيع، نگهداري وتعميرات و اپراتوري تاسيسات آب

7. نتايج • دریافت داده از پایین ترین سطح عملیات یعنی شهر وتجهيز • ارائه مدل تحلیل داده ها به پایین ترین سطح عملیات • ایجاد دسترسی آسان به داده های گردآمده از سال های قبل و امکان مقایسه آنها با هم • ایجاد دیدگاه مهندسی در پایین ترين سطح عملیات • ایجاد امکان دریافت نظرات افراد عملیاتی بطور مستقیم • شناخت وضعیت موجود با داده های گردآوری شده از سیستم

8. نتايج (ادامه) • کمک به مدیریت ارشد در خصوص تحلیل داده ها بطور سریع و قابل دسترس • ایجاد یک سابقه و بایگانی نسبتا" مطمئن در خصوص توليد ، نگهداري وتعميرات • ایجاد زمینه مطمئن برای مساله یابی و یافتن را ه کارهای مناسب بوسیله تحلیل داده ها • ایجاد زمینه مناسب برای ارتباط با نرم افزارهای عملیاتی مستقر در سطح شهر یا حتی تجهيز • ایجاد امکان مقایسه سریع بین وضعیت شهرهای زیر مجموعه یک شرکت و کل شهرهای تحت پوشش برای تمام سطوح مدیریت

9. نتايج (ادامه) • ثبت شناسنامه تأسيسات يا تجهيزات آب • ارائه مقدار توليد در دوره هاي تعريف شده • پايش مقدار آب انتقال يافته از خطوط انتقال • ارائه مقدار مواد مصرفي (برق، مواد شيميايي و غيره )در مقاطع تعريف شده • شناسايي وضعيت بازسازي و نوسازي تأسيسات وتجهيزات تأسيساتي كه بازسازي شده اند و بخش هاي كه نياز به بازسازي دارند

10. نتايج (ادامه) • پايش مقدار آب ذخيره در تأسيسات و مخازن • پايش مقدار آب توزيع شده در شبكه توزيع • مقدار توليد از چاه ها ، تصفيه خانه ها • خريد آب وتصفيه شده در مقاطع تعيين شده • ارزيابي فرآيند وعملكرد تأسيسات به تفكيك • آگاهي به نيازها تأسيسات • كمك به تصميم سازي كلان در خصوص پارامتر هاي مهم بهره برداري از تاسيسات آب

11. نتايج (ادامه) • ايجاد توان برنامه ريزي در كليه سطوح عملياتي و مديريتي • تسهيل در نقل و انتقال داده ها واطلاعات مورد نياز براي برنامه ريزي و تسريع در تصميم گيري • ايجاد امكان برنامه ريزي براي تأسيسات و تجهيزات هر شهر به تفكيك • پيش بيني مقدار توليد مورد نياز براي روز آينده • پيش بيني مقدار توليد مورد نياز براي هفته آينده • ايجاد يك رويه استاندارد و برنامه ريزي شده در خصوص از تاسيسات در حال بهره برداري

12. ورودي ها وخروجي ها

13. ثبت داده هاي ورودي براي محدوده هاي زير : • منابعتوليد • خطوط انتقال • تصفيه خانه ها • مخازن • ايستگاه هاي پمپاژ • شبكه هاي توزيع آب • انشعابات آب • آب شيرين كن ها • مشخصات شركت هاي راهبر تاسيسات • عملياتي كه بايدبراي هر محدوده انجام ‌شود: • تهيه شناسنامه تاسيسات وتجهيزات • نمايش وضعيت تأسيسات وتجهيزات • ارائه داده هاي عملياتي • بودجه بندي يا پيش بيني بودجه • پيگيري تحقق بودجه (عملكرد) • ارزيابي (عمليات و فرآيند) • پيگيري فرايند بازسازي و نوسازي تأسيسات وتجهيزات • ارزيابي وبررسي عملكرد شركت هاي راهبر تأسيسات • خروجي ها: • تهيه گزارش براي محدوده هاي تعريف شده به تفكيك ونيزبراي شهر ، امور ، شركت وكل شركت هاي اب وفاضلاب ( شركت مهندسي ) • گزارش كليه عمليات انجام شده در سطح يك شهر • گزارش هاي خاص يا قالبي • وغيره شكل 1 : نمودار كلي ورودي ها وخروجي هاي سامانه

14. نماي كلي سيستم آب

15. كانال كشاورزي چاه ها O1 O2 On R1 R n T R m+n+2 R n+ m Rn+1 R m+n+1 P1 P1 P1 P1 چشمه ها قنا ت ها سد وبند دريا خط انتقال آب تصفيه شده خط انتقال خام شكل 3: اجزا وفرايند هاي تامين وتوزيع اب شرب رودخانه

16. سرفصل اقلام موجود در سامانه

17. شركت راهبر تاسيسات ( ارزيابي شركت هاي داراي صلاحيت) ارزيابي عملكرد( عمليات وفرآيند) تهيه عملكرد سالانه بر اساس بودجه ( به صورت دوره اي) تهيه بودجه سالانه بازسازي و نوسازي و تعويض ها نگهداري و تعميرات در يك محدوده زماني تهيه داده هاي وضعيت يا حالت در محدوده زماني تهيه داده هاي عملياتي در يك محدوده زماني تهيه شناسنامه تاسيسات منابع تامين آب مخازن اب شبكه توزيع آب انشعابات آب آب شيرين كن ها خطوط انتقال آب تصفيه خانه هاي آب ايستگاه هاي پمپاژ آب شكل 2 : تاسيسات آب و فعاليت هاي وابسته

18. تعریف مفاهیم و اصطلاحات

19. تعریف مفاهیم و اصطلاحات • کاربر: به فردی که اجازه داده شده وارد سیستم گردد و داده ها ثبت و آنهارا بررسی و تائید نمایند، کاربر اطلاق می شود. • شرکت: در این راهنما منظور از شرکت،شرکت آب وفاضلاب استانی یا تبصره یک می باشد. • شرکت مهندسی: در این راهنما منظور از شرکت مهندسی،شرکت مهندسی آب وفاضلاب کشور می باشد. • گزارشگیر: به افرادی که فقط به گزارش های عمومی و اقلام سامانه دسترسی دارند،گزارشگیر گویند.

20. تعریف مفاهیم و اصطلاحات (ادامه) • مشخصه هاي ثابت : • اطلاعات دوره اي • شهر : مـنظور محـدوده ای که از نظـر تقسیمات کشوری شهر خوانده شده و دارای شبکه توزیع آب است با محدوده های فشار مستقل هر شهر می توانند چندین زون فشاری می باشد.

21. زون: محدوده های از شبکه شهر که دارای فشار مستقل بوده و ارتباط هیدرولیکی بین آن زون و زون های دیگر وجود ندارد،زون نامیده می شود. • تائید شرکت: منظور تائید مسئولین صاحب امـضا می باشد که در شـرکت های آب وفاضلاب مدیر عامل به عنوان بالاترین مقام اجرایی این وظیفه را به عهده دارد البته ایشان با حفظ مسئولیت این موضوع را می تواند به شخص دیگری واگذار نماید. • امور: به یک شهر یا مجموعه ای از شهرها که با توجه ضوابط موجود شرکت های آب وفاضلاب دارای مدیر مستقل بوده و شهرهای زیرمجموعه آن دارای رئیس اداره می باشند،امور گویند.

22. تعریف مفاهیم و اصطلاحات (ادامه) • شرکت تبصره2: شرکت های تبصره دو شرکت هایی هستند که از نظر مالی مستقل بوده ولی زیرمجموعه یک شرکت آب وفاضلاب می باشند و صورت های مالی آنها در شرکت مادر تصویب می شود. • مدير سامانه : به شخصی یا کارشناسی که کارهای هماهنگی،تغییرات در سایت با توجه به درخواست ها،تنظیم و به روزرسانی سایت را انجام می دهد،مسئول سایت گویند. • شرکت تبصره یک: شرکت های آب وفاضلاب که محدوده آنها یک استان نمی باشد ولی با توجه به شرایط و تشخیص مدیریت شرکت مستقلی بوده و مستقیما با شرکت مهندسی در ارتباط هستند،شرکت آب وفاضلاب تبصره یک گویند. • محدوده آماري :

23. انواع گزارش ها

24. گزارش ها • گزارش پويا • گزارش هاي قالبي • كل گزارشات سيستم

25. گزارش هاي قالبي • گزارش هاي تكراري بوده ودر آنها بايد محاسباتي روي اقلام صورت گيرتا نتيجه حاصل گردد در اين قالب ارائه شده است . • این گزارش ها در سطح زون ، شهر ، امور ، شركت وملي قابل دستيابي است .

26. روش تکمیل داده ها و گزارشگیری

27. روش تکمیل داده ها و نقش ها • کاربران • شهر • امور • شرکت • گزارشگیران • مدير سايت • فرآيند ها( ورود به سايت ، ورود داده ها ، تاييد داده ها ، بررسي داده ها، گزارش گيري ، پيگيري ورود داده ها ، نحوه ارتباط با شهرها ،امورها، ستاد وشركت مهندسي وغيره )

28. ساختار و ارتباطات در سامانه

29. شرکت مهندسی آب و فاضلاب کشور دفتر مدیرت مصرف کاهش آب بدون درآمد( شرکت آب و فاضلاب 1 شرکت آب و فاضلاب 2 شرکت آب و فاضلاب n ام امور آب و فاضلاب 1 امور آب و فاضلاب 2 امور آب و فاضلاب n ام اداره آب و فاضلاب 2 شهرمرکز امور آب و فاضلاب 1 اداره آب و فاضلاب n ام تاسيسات 1 تاسيسات 2 تاسيسات nام ساختار سامانه تحت وب بالانس آب کشور(سبا)

30. وظايف اپراتورها • پايش وضعيت دستگاه وكنترل وضعيت دستگاه ها( مانند آمپر ، ولتاژ، صدا و غيره) • پايش وضعيت محصول نهايي وكنترل محصول نهايي ( مثلاً براي ايستگاه پمپاژ دبي خروجي يا درصورت نياز پارامترهاي فيزيكي ، شيميايي بيولوژيكي) • صدور فرمان هاي استارت و استپ دستگاه • ارزيابي عملكرد دستگاه يا گزارش پارامترها يا مشخصات مشاهده شده در هنگام خرابي جهت تسريع در عيب يابي و رفع خرابي توسط تعمير كار • گزارش وضعيت خرابي دستگاه يا گزارش پارامترها يا مشخصات مشاهده شده در هنگام خرابي جهت تسريع در عيب يابي و رفع خرابي توسط تعمير كار

31. با تشکر ازتوجه شما

32. جايگاه بحث

33. جايگاه بحث • سوال اساسي اين است كه وظيفه شركت مهندسي چيست ؟ پاسخ صريح به اين سوال، اين است كه وظيفه شركت مهندسي ايجاد نظام هاي مختلف و نظارت بر اجراي آنها وبه روزرساني آنها و در بعد عملياتي ، افزايش قدرت كارفرمايي شركت هاي آب و فاضلاب تا پايين ترين سطح عمليات يعني شهر و ارائه خدمات بطور عادلانه مي باشد. • مسلم است كه نظام هاي فوق در حال حاضر بطور كامل وشفاف وجود ندارد . • مبنا قرار دادن مدل منظومه اي و تهيه سامانه ها و نرم افزارهاي عملياتي گامي مهم در اين راستا است . • تهيه سامانه مذكور بر اين مبنا بوده است .
