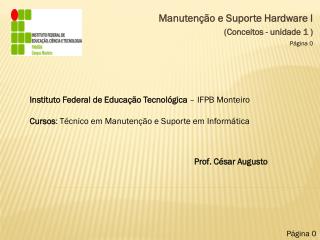

1. Página 0 Instituto Federal de Educação Tecnológica – IFPB Monteiro Cursos: Técnico em Manutenção e Suporte em Informática Prof. César Augusto Manutenção e Suporte Hardware I (Conceitos - unidade 1 ) Página 0

2. Montagem e configuração de computadores (Conceitos - unidade 1 ) Página 1 Assuntos da unidade 1: 1. Rede elétrica: Surtos, Descarga, Energia estática, proteção e aterramento ; 2. Estabilizadores, Filtros de linha, nobreak, autotransformadores; 3. Segurança do técnico e do usuário do computador; 4. Gabinetes para computadores Desktop;

3. Montagem e configuração de computadores (Conceitos - unidade 1 ) Página 1 Os problemas de energia elétrica são as maiores causas de defeitos nos computadores e na perda de dados! • Surtos, quedas de tensão, blackout, etc: O que acontece em seu computador quando ele é submetido a algum problema na rede elétrica? • Travamentos • Perda de dados • Choques • Queima de componentes • Risco de morte

4. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 2 Importância da rede elétrica • A energia elétrica são as maiores causas de defeitos de hardware nas redes e consequente perda de dados: • 34% das quedas da rede são por alimentação ruim (IBM) • 99% dos problemas de alimentação são energia fraca ou apagões. • Switches levam cerca de 90 segundos para retornar à operação após queda de energia em redes não redundantes • 45% das perdas de dados são causadas por problemas de alimentação;

5. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 3 Importância da rede elétrica

6. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 4 Esquema elétrico

7. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 5 Exemplo de quadro de distribuição Geral

8. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 5 Conector padrão americano (NEMA) Conector NBR 14136

9. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 6 Classificação dos tipos de fornecimento

10. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 6 Variações da tensão elétrica no mundo

11. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 7 Aterramento: Ligação à terra, por intermédio de condutor elétrico, de todas as partes metálicas não energizadas. Aterramento significa acoplamento permanente de partes metálicas com o propósito de formar um caminho condutor de eletricidade tanto quanto assegurar continuidade elétrica e capacitar condução segura, qualquer que seja o tipo de corrente.

12. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 8 Objetivo do aterramento

13. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 10 Objetivo do aterramento • Segurança do pessoal de operação, manutenção e usuários contra tensões perigosas; • Proteção contra sobre tensões elevadas que possam provocar danos nos equipamentos; • Limitação dos níveis de ruído

14. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 12 Como fazer um aterramento A ideia é possuir um “caminho” para fuga de altas voltagens ou ruídos que apareçam na rede.

15. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 13 Como fazer um aterramento

16. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 14 Procedimentos errados em aterramento

17. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 15 Procedimentos errados em aterramento

18. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 16 Procedimentos errados em aterramento Situação 2 – PC 2 a tomada está com terra e neutro vinculados. A consequência é que uma falha que ocorra no PC2 irá gerar uma corrente que fluirá pelo condutor terra, produzindo uma diferença de potencial elétrico nos PC1 e PC4.

19. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 17 Procedimentos errados em aterramento Situação PC 3 – está conectado a uma tomada onde o terra está ausente. Nesse caso o equipamento está sujeito a possíveis queima spor distúrbios que venham pelo circuito elétrico que como não terá um caminho fácil de escoamento irá se propagar para o restante da rede, além de choques nos usuários.

20. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 18 Procedimentos errados em aterramento Situação Pc 4 – está ligado a uma tomada de forma corretamente, entretanto o mesmo apresenta um aterramento adicional e independente do aterramento principal conectado ao chassi. Como consequência, uma corrente de retorno flui no chassi devido a diferença de potencial elétrico entre os pontos de aterramento, podendo causar falhas, reinicializações e mesmo queima de equipamentos.

21. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 19 O que eletricidade estática? A descarga eletrostática, embora geralmente inofensiva para as pessoas, pode criar sérios problemas em equipamentos eletrônicos sensíveis, a menos que manipulados corretamente.

22. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 21 Subtensões • São diminuições dos níveis de voltagem por um curto período • É o problema elétrico mais comum • Mais de 85% de todos os tipos de problemas de energia elétrica. • Normalmente são causadas pelas exigências de energia na  inicialização de equipamentos elétricos tais como  máquinas, elevadores, motores, compressores, ar condicionados, etc. • Ao serem ligados, estes equipamentos consomem grande quantidade de energia.

23. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 21 Sobretensões Costuma designar-se por sobre tensão quando a rede ou qualquer outra fonte de eletricidade excede o seu valor nominal.

24. Sistema de cabeamento estruturado (Conceitos - unidade 1 ) Sub e sobretensões Rede elétrica Página 22

25. Montagem e configuração de computadores (Conceitos - unidade 1 ) Quedas de energia Rede elétrica Página 23

26. Montagem e configuração de computadores (Conceitos - unidade 1 ) Surto de tensão Rede elétrica Página 25 Assim como a sub e sobre tensão, são rápidos incrementos na intensidade da tensão elétrica mas com menores durações e amplitudes muito mais agressivas Produzem consequências catastróficas para equipamentos sensíveis, estressando e danificando seus componentes internos. Motivados por descargas atmosféricas, acidentes entre redes de distribuição entre outros

27. Montagem e configuração de computadores (Conceitos - unidade 1 ) Oscilações ou ruídos Rede elétrica Página 25 O ruído elétrico é um sinal de alta frequência (quando comparado com os 50 ou 60 Hz da rede) Se soma à senóide de tensão normal, agregando-lhe componentes estranhas. Os ruídos elétricos podem ser motivados por inúmeros fatores como geradores, raios, interferências de rádio freqüência, retificadores, motores, etc. Nos computadores, eles podem atravessar o sistema de filtragem das fontes (dimensionado só para 60 Hz) e motivar um funcionamento errático do sistema além de instabilidades em monitores e unidades de disco. Conforme a intensidade, os ruídos elétricos podem trazer danos permanentes aos equipamentos.

28. Montagem e configuração de computadores (Conceitos - unidade 1 ) Oscilações e ruídos Rede elétrica Página 25

29. Estabilizadores de tensão Filtro de linha No break Grupo Motor Gerador (GMG) Montagem e configuração de computadores (Conceitos - unidade 1 ) Equipamentos proteção elétrica Rede elétrica Página 26 Todos para o correto funcionamento e proteção requerem o aterramento.

30. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 28 Filtro de Linha: Tipo de proteção:Surto de Energia, Ruído Atenção: nãoconfundaestedispositivo com as réguas de tomadas de baixocustoencontradasemabundância no mercado.

31. Montagem e configuração de computadores (Conceitos - unidade 1 ) Rede elétrica Página 27 Estabilizadores Tipo de proteção:Subtensões, SobretensõesPico de Energia, Ruídos Regula a tensão de entrada. É essencialqueincorpore as funções de um filtro de linhapara a proteção do hardware.

32. Montagem e configuração de computadores (Conceitos - unidade 1 ) No break Rede elétrica Página 29

33. Montagem e configuração de computadores (Conceitos - unidade 1 ) grupo motor gerador (GMG) Rede elétrica Página 30

34. São utilizados para falta de energia, Acionados manualmente em momentos críticos, como exemplo uma emissora de TV Operação contínua em ambientes hostis. Zona rural, construções, guerras, etc. Montagem e configuração de computadores (Conceitos - unidade 1 ) GMG Rede elétrica Página 31

35. Montagem e configuração de computadores (Conceitos - unidade 1 ) Bibliográficas (Extra) Rede elétrica Página 38 Kindermann , Campanolo , Aterramento elétrico, Ed Sagra, Porto Alegre 1991, Cap 9. Guia completo de cabeamento de redes José Maurício S. Pinheiro Instalações elétricas residenciais – julho de 2003 Elektro/Pirelli
