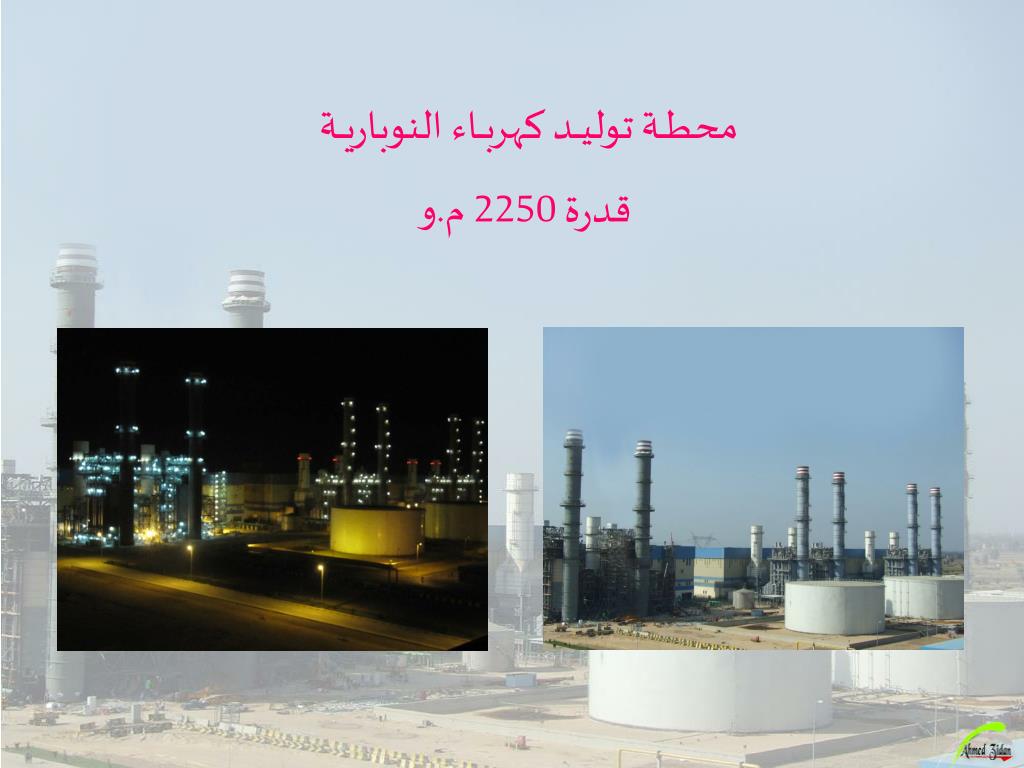

  1. محطـــة توليـــد كهربـــاء النوباريـــة قدرة 2250 م.و

  2. موقع المحطة روعي عند اختيار موقع إقامة المحطة . ان يكون هناك مصدر دائم لمياه التبريد لذلـك تـم إنشـاء المحطـة علـى ترعـة النوباريـة . كذلـك قـرب المحطـة مـن مصـادر الغـاز الطبيعـي وروعــي سهولـة ربطهـا بالشبكـة الموحـدة . تقع المحطة على بعد 16 كيلو متر جنوب مدينة كوم حمادة بمحافظة البحيرة على بعد 700 متر من قرية خنيزة والتقاء ترعة النوبارية والرياح الناصري على مساحة 217 فدان .

  3. كانت المهمة الصعبة في وضع المواصفات التفصيلية لكل جزء من مهمات المحطة بالشكل الذي يسمح بتصنيعه منفصلاً وتجميع الأجزاء معاً لتكون في النهاية معدات على أعلى مستوى من الجودة والأداء الراقي وفقاً لأحدث النظم المستخدمة في محطات الكهرباء العالمية ، وتمت دعوة الشركات العالمية لمشاركة الشركات المحلية وكانت الاستجابة كبيرة وتقدمت الشركات العالمية بعروض متكاملة لتصنيع معداتها بأيدي وعقول مصرية وتضمنت التعاقدات قوائم إجبارية بالمهمات المحلية حيـث بلـغ إجمالــي نسبـة مشاركـة المكــون المحلــي 30%

  4. يبلغ إجمالي القدرة المركبة بالمحطة 2250 م. وات . وتم تصنيع وإنشاء المشروع بأكبر قدر من التكنولوجيا المتطورة والتي يمكن من خلالها تحقيق المرونة الكافية في تشغيل مثل هذه الوحدات العملاقة كما اعتمد التصميم على الأنظمة الآمنة التي يمكنها مجابهة التغيير المفاجئ في أحمـــال الشبكــة قد روعي في تصميم المشروع الحصول على أعلى كفاءة واقل معدل لاستهلاك الوقود ، حيث وصلت الكفاءة إلى 58 % بمعدل استهلاك للوقود حوالي 157 جرام / كيلو وات ساعة تضمنت أنظمة المحطة أحدث الأجهزة في التحكم في انبعاثات اكاسيد النيتروجين اكاسيد الكبريت للمحافظة على البيئة المحيطة . .

  5. كما يوجد بالوحدات الغازية Nox Water Jet لتقليل درجة حرارة الغازات المحترقة حتى تقلل من انبعاثات اكاسيد النيتروجين والكبريت كما تضمنت المحطة وحدة لمعالجة مياه الصرف الصناعي التي تضمن معالجة مياه العادم المستخدمة بالمحطة وتحويلها الى مياه نظيفة التزاماً بقوانين المحافظة على البيئة وتتضمن نظم التحكم والمراقبة أجهزة حديثة تحقق سرعة الاستجابة لمتغيرات التشغيل في خلال ( 1 مللي ثانية ) مع ضمان الدقة في التنفيذ دون اللجوء إلى العامل البشري .

  6. وصــف المحطـــة تتكوـــن المحطـــة مــن عدد 3 موديول 3 × 750 م. وات وهي كالتالي : عدد 6 وحدات غازية قدرة 250 م. وات 6 × 250 م.وات = 1500 م .وات عدد ثلاث وحدات بخارية قدرة 250 م.وات 3 × 250 م.وات = 750 م.وات

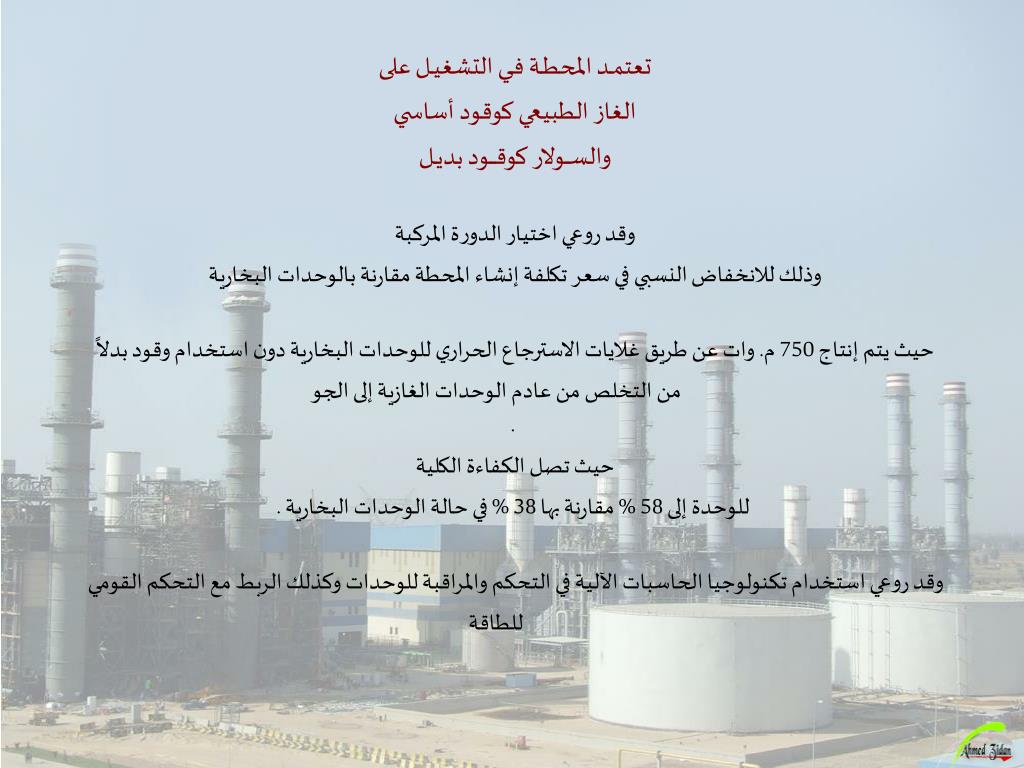

  7. تعتمــد المحطــة فــي التشغيــل على الغاز الطبيعي كوقود أساسي والســــولار كوقـــــود بديــل وقد روعي اختيار الدورة المركبة وذلك للانخفاض النسبي في سعر تكلفة إنشاء المحطة مقارنة بالوحدات البخارية حيث يتم إنتاج 750 م. وات عن طريق غلايات الاسترجاع الحراري للوحدات البخارية دون استخدام وقود بدلاً من التخلص من عادم الوحدات الغازية إلى الجو . حيث تصل الكفاءة الكلية للوحدة إلى 58 % مقارنة بها 38 % في حالة الوحدات البخارية . وقد روعي استخدام تكنولوجيا الحاسبات الآلية في التحكم والمراقبة للوحدات وكذلك الربط مع التحكم القومي للطاقة

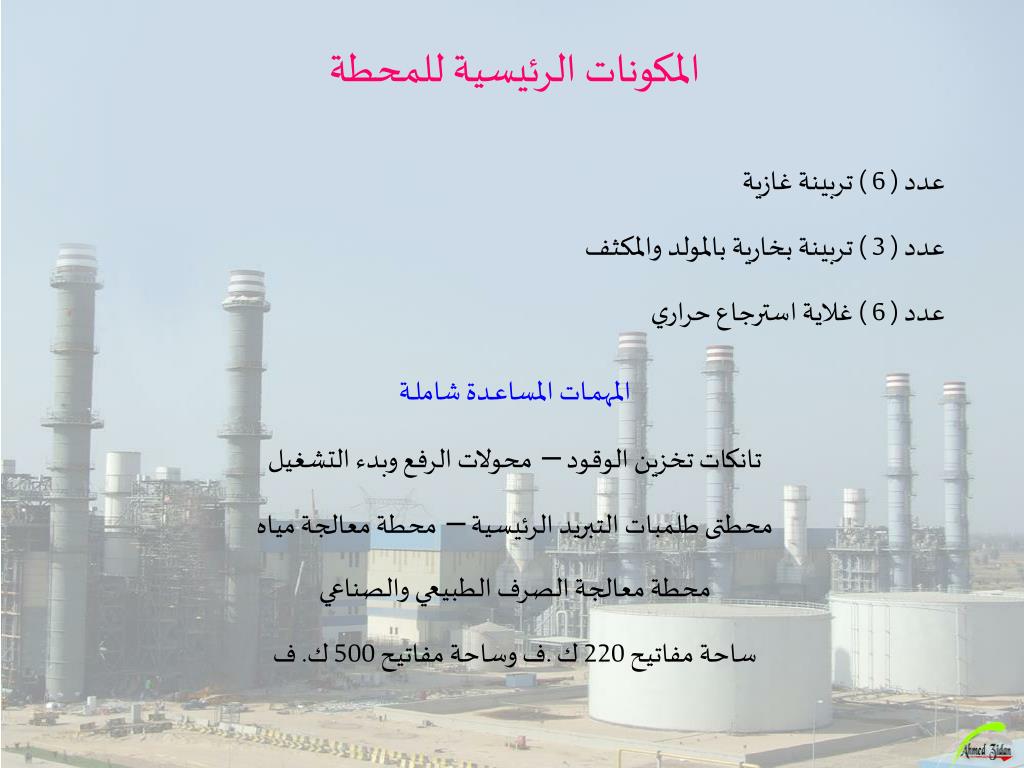

  8. المكونات الرئيسية للمحطة عدد ( 6 ) تربينة غازية عدد ( 3 ) تربينة بخارية بالمولد والمكثف عدد ( 6 ) غلاية استرجاع حراري المهمــات المساعــدة شاملــة تانكات تخزين الوقود – محولات الرفع وبدء التشغيل محطتى طلمبات التبريد الرئيسية – محطة معالجة مياه محطة معالجة الصرف الطبيعي والصناعي ساحة مفاتيح 220 ك .ف وساحة مفاتيح 500 ك. ف

  9. ترتبط المحطة بالشبكة الكهربائية الموحدة كالتالي • جهد 500 ك.ف ( دائرتان ) • خط النوبارية / القاهرة • خط النوبارية / سيدي كرير • جهد 220 ك.ف ( اربع دوائر مزدوجة ) • خط النوبارية / منوف • خط النوبارية / البستان • خط النوبارية / المصرية الامريكية • خط النوبارية / طنطا

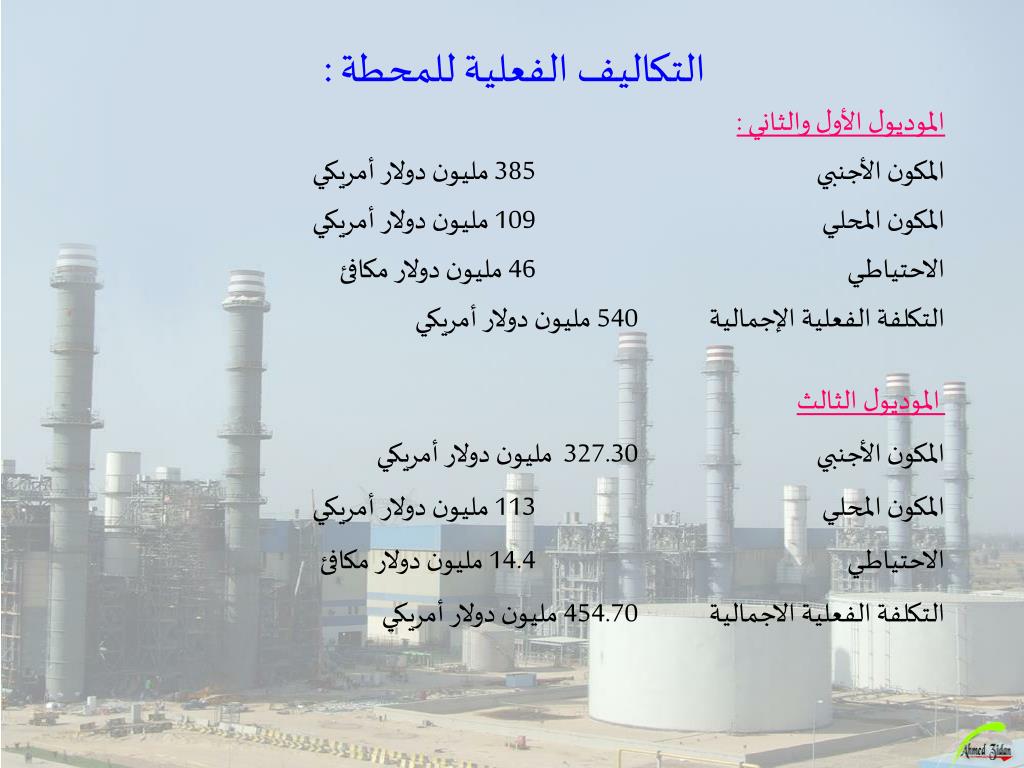

  10. التكاليف الفعلية للمحطة : الموديول الأول والثاني : المكون الأجنبي 385 مليون دولار أمريكي المكون المحلــي 109 مليون دولار أمريكي الاحتياطــــي 46 مليون دولار مكافئ التكلفة الفعلية الإجمالية 540 مليون دولار أمريكي الموديول الثالث المكون الأجنبي 327.30 مليون دولار أمريكي المكون المحلــي 113 مليون دولار أمريكي الاحتياطــــي 14.4 مليون دولار مكافئ التكلفة الفعلية الاجمالية 454.70 مليون دولار أمريكي

  11. البيانـات الفنيـة للمحطــة أولاً :الغلايــات الموديول الثالث غلايات استرجاع حرارى الشركة المصنعة : شركة STFالإيطالية مواصفات البخار الرئيسي : معدل التدفق : 273.96 طن/ ساعة الضغط : 129.5 بار درجة الحرارة : 566.5 درجة مئوية مواصفات البخار المعاد تحميصه : معدل التدفق : 320.76 طن/ ساعة الضغط : 23.3 بار درجة الحرارة : 328.5 درجة مئوية الموديول الأول و الثانى غلايات استرجاع حرارى الشركة المصنعة : ألستوم الأمريكية مواصفات البخار الرئيسى معدل التدفق : 256.3 طن /الساعة الضغط : 130.5 بار درجة الحرارة 568.1 درجة مئوية مواصفات البخار المعاد تحميصه : معدل التدفق : 293.5 طن /الساعة الضغط : 23.5 بار درجة الحرارة: 329.1 درجة مئوية

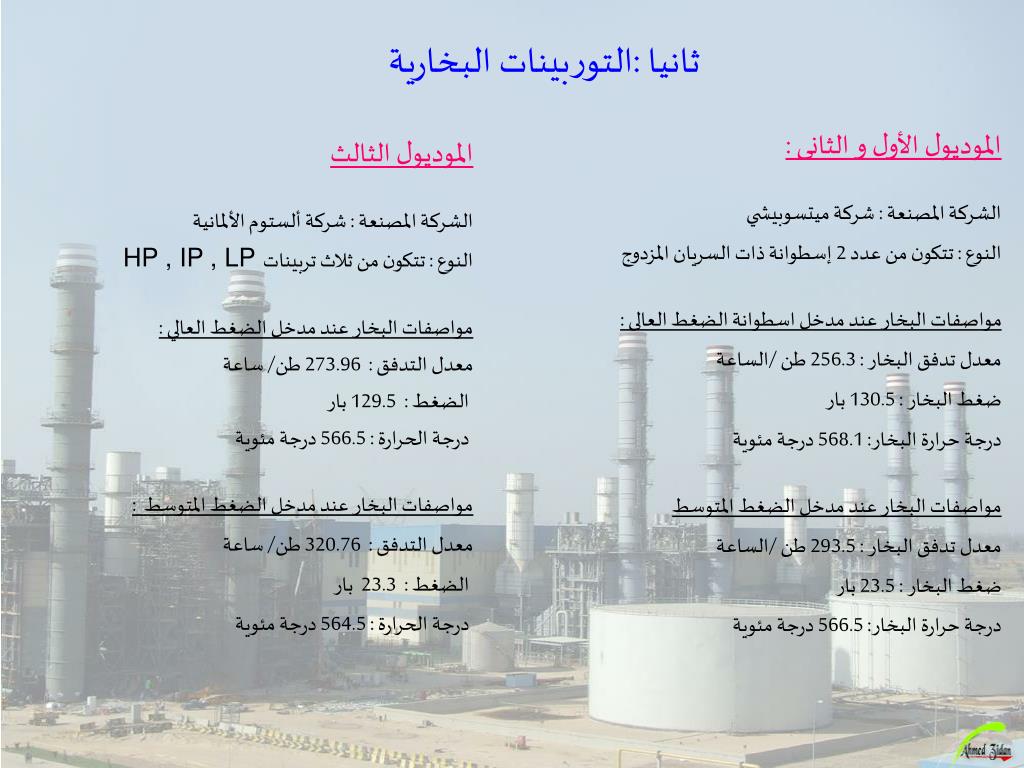

  12. ثانيا :التوربينات البخارية الموديول الأول و الثانى : الشركة المصنعة : شركة ميتسوبيشي النوع : تتكون من عدد 2 إسطوانة ذات السريان المزدوج مواصفات البخار عند مدخل اسطوانة الضغط العالى : معدل تدفق البخار : 256.3 طن /الساعة ضغط البخار : 130.5 بار درجةحرارة البخار: 568.1 درجة مئوية مواصفات البخار عند مدخل الضغط المتوسط معدل تدفق البخار : 293.5 طن /الساعة ضغط البخار : 23.5 بار درجةحرارة البخار: 566.5 درجة مئوية الموديول الثالث الشركة المصنعة : شركة ألستوم الألمانية النوع : تتكون من ثلاث تربينات HP , IP , LP مواصفات البخار عند مدخل الضغط العالي : معدل التدفق : 273.96 طن/ ساعة الضغط : 129.5 بار درجة الحرارة : 566.5 درجة مئوية مواصفات البخار عند مدخل الضغط المتوسط : معدل التدفق : 320.76 طن/ ساعة الضغط : 23.3 بار درجة الحرارة : 564.5 درجة مئوية

  13. ثالثا :التربينات الغازية . الموديول الأول و الثانى : الشركة المصنعة : سيمنز الألمانية النوع : HeavyFrame ذات الإطار الثقيل الكباس الرئيسي Compressor عدد المراحل : 15 مرحلة نسبة الانضغاط : ISO 17 التربينة Turbine اتجاه غاز العادم : محوري الريش المتحركة : 4 مراحل الريش الثابتة : 4 مراحل نوع التبريد : تبريد هواء غرفة الاحتراق Combustion chamber عدد غرف الاحتراق : واحدة النوع : دائري عدد فواني الوقود : 24 فونية عدد كاشفات اللهب : 2 الموديول الثالث الشركة المصنعة : شركة جنرال إليكتريك الأمريكية النوع : 9FA الكباس الرئيسي Compressor : عدد المراحل : 15 مرحلة نسبة الإنضغاط : ISO 15 التربينة Turbine : إتجاه غاز العادم : محوري الريش المتحركة : 3 مراحل الريش الثابتة : 3 مراحل نوع التبريد : تبريد هواء غرفة الإحتراق Combustion chamber : عدد غرف الإحتراق : 18 غرفة النوع : خطي عدد فواني الوقود : 18 فونية عدد كاشفات اللهب : 4

  14. رابعاً المولدات الكهربائية الموديول الثلث : المولدات للوحدات الغازية . الشركة المصنعة : جنرال اليكتريك الامريكية (GE) قدرة المولد :335 ميجا فولت / أمبير جهد التوليد : 15.75 كيلو فولت . معامل القدرة : 0.85 نوع التبريد : تبريد هيدروجين. المولدات للوحات البخارية . الشركة المصنعة : الستوم (GE) قدرة المولد : 324ميجا فولت / أمبير . جهد التوليد : 19 كيلو فولت . معامل القدرة : 0.85 نوع التبريد : تبريد هواء. الموديول الأول و الثانى : المولدات للوحدات الغازية . الشركة المصنعة : شركة سيمنس الألمانية قدرة المولد :325 ميجا فولت / أمبير . جهد التوليد : 16.5 كيلو فولت . معامل القدرة : 0.85 نوع التبريد : تبريد هواء . المولدات للوحات البخارية . الشركة المصنعة : شركة ميتسوبيشي قدرة المولد : 311 ميجا فولت / أمبير . جهد التوليد : 15 كيلو فولت . معامل القدرة : 0.85 نوع التبريد : تبريد غاز هيدروجين .

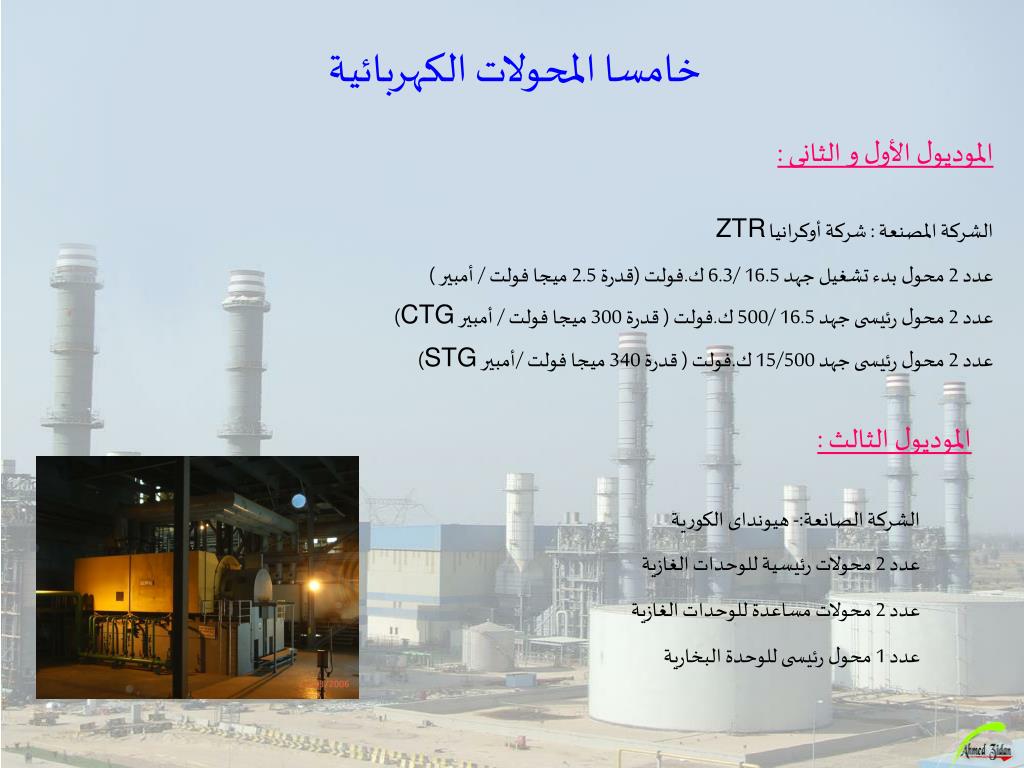

  15. خامسا المحولات الكهربائية الموديول الأول و الثانى : الشركة المصنعة : شركة أوكرانيا ZTR عدد 2 محول بدء تشغيل جهد 16.5 /6.3 ك.فولت (قدرة 2.5 ميجا فولت / أمبير ) عدد 2 محول رئيسى جهد 16.5 /500 ك.فولت ( قدرة 300 ميجا فولت / أمبير CTG) عدد 2 محول رئيسى جهد 15/500 ك.فولت ( قدرة 340 ميجا فولت /أمبير STG) • الموديول الثالث : • الشركة الصانعة:- هيونداى الكورية • عدد 2 محولات رئيسية للوحدات الغازية • عدد 2 محولات مساعدة للوحدات الغازية • عدد 1 محول رئيسى للوحدة البخارية

  16. المكثـــــــــف الموديول الثلث : الشركة المصنعة : شركة ألستوم الألمانية النوع : Surface type / سطحي - مساحة أسطح التبريد : 18.770 متر مربع - معدل تدفق مياه التبريد : 36720 م3 / ساعة - ضغط المكثف : 0.026 – 0.086 ضغط مطلق الموديول الأول و الثانى : الشركة المصنعة : شركة ميتسوبيشي النوع : Surface type / سطحي مساحة أسطح التبريد : 16410 متر مربع . معامل تدفق مياه التبريد 36750 م3 / ساعة ضغط المكثف : 692.1 مليمتر – زئبق عدد 2 خط إنتاج : 39000 م3 / ساعة

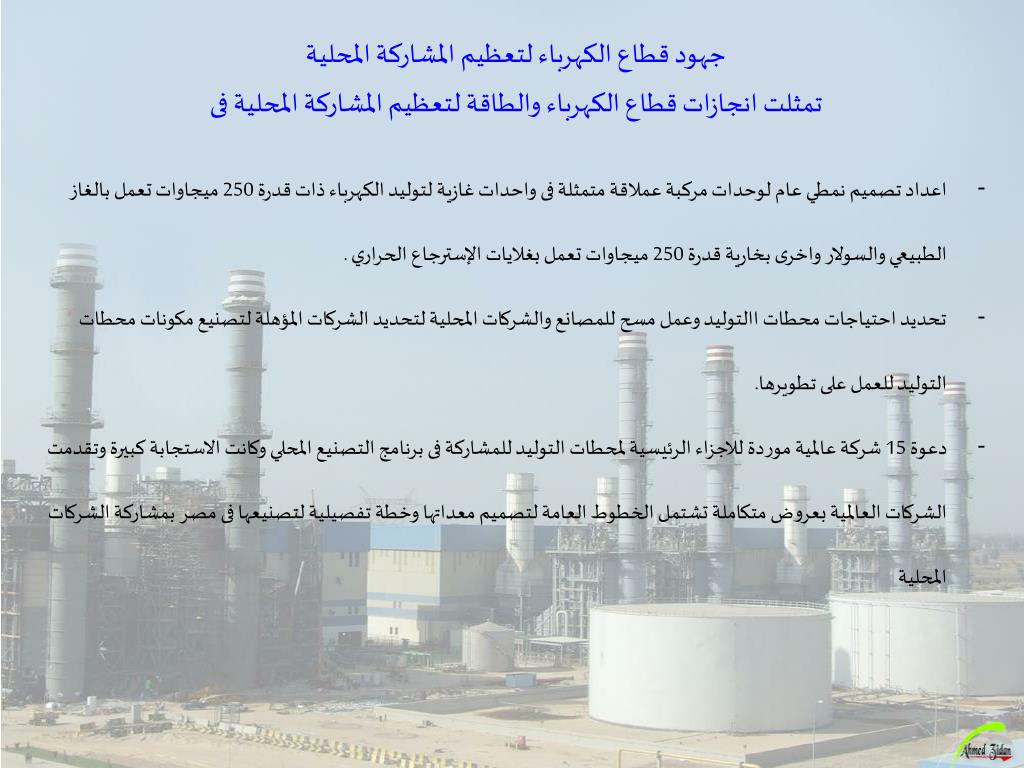

  17. جهود قطاع الكهرباء لتعظيم المشاركة المحلية • تمثلت انجازات قطاع الكهرباء والطاقة لتعظيم المشاركة المحلية فى • اعداد تصميم نمطي عام لوحدات مركبة عملاقة متمثلة فى واحدات غازية لتوليد الكهرباء ذات قدرة 250 ميجاوات تعمل بالغاز الطبيعي والسولار واخرى بخارية قدرة 250 ميجاوات تعمل بغلايات الإسترجاع الحراري . • تحديد احتياجات محطات االتوليد وعمل مسح للمصانع والشركات المحلية لتحديد الشركات المؤهلة لتصنيع مكونات محطات التوليد للعمل على تطويرها. • دعوة 15 شركة عالمية موردة للاجزاء الرئيسية لمحطات التوليد للمشاركة فى برنامج التصنيع المحلي وكانت الاستجابة كبيرة وتقدمت الشركات العالمية بعروض متكاملة تشتمل الخطوط العامة لتصميم معداتها وخطة تفصيلية لتصنيعها فى مصر بمشاركة الشركات المحلية

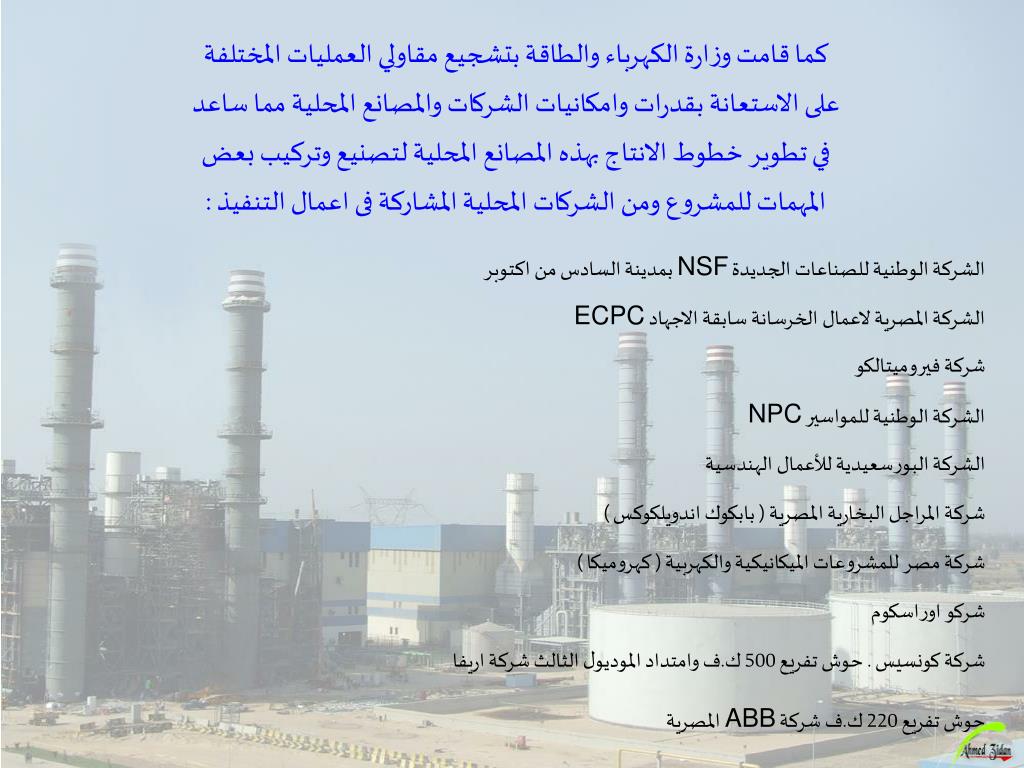

  18. كما قامت وزارة الكهرباء والطاقة بتشجيع مقاولي العمليات المختلفة على الاستعانة بقدرات وامكانيات الشركات والمصانع المحلية مما ساعد في تطوير خطوط الانتاج بهذه المصانع المحلية لتصنيع وتركيب بعض المهمات للمشروع ومن الشركات المحلية المشاركة فى اعمال التنفيذ : الشركة الوطنية للصناعات الجديدة NSF بمدينة السادس من اكتوبر الشركة المصرية لاعمال الخرسانة سابقة الاجهاد ECPC شركة فيروميتالكو الشركة الوطنية للمواسير NPC الشركة البورسعيدية للأعمال الهندسية شركة المراجل البخارية المصرية ( بابكوك اندويلكوكس ) شركة مصر للمشروعات الميكانيكية والكهربية ( كهروميكا ) شركو اوراسكوم شركة كونسيس . حوش تفريع 500 ك.ف وامتداد الموديول الثالث شركة اريفا حوش تفريع 220 ك.ف شركة ABB المصرية

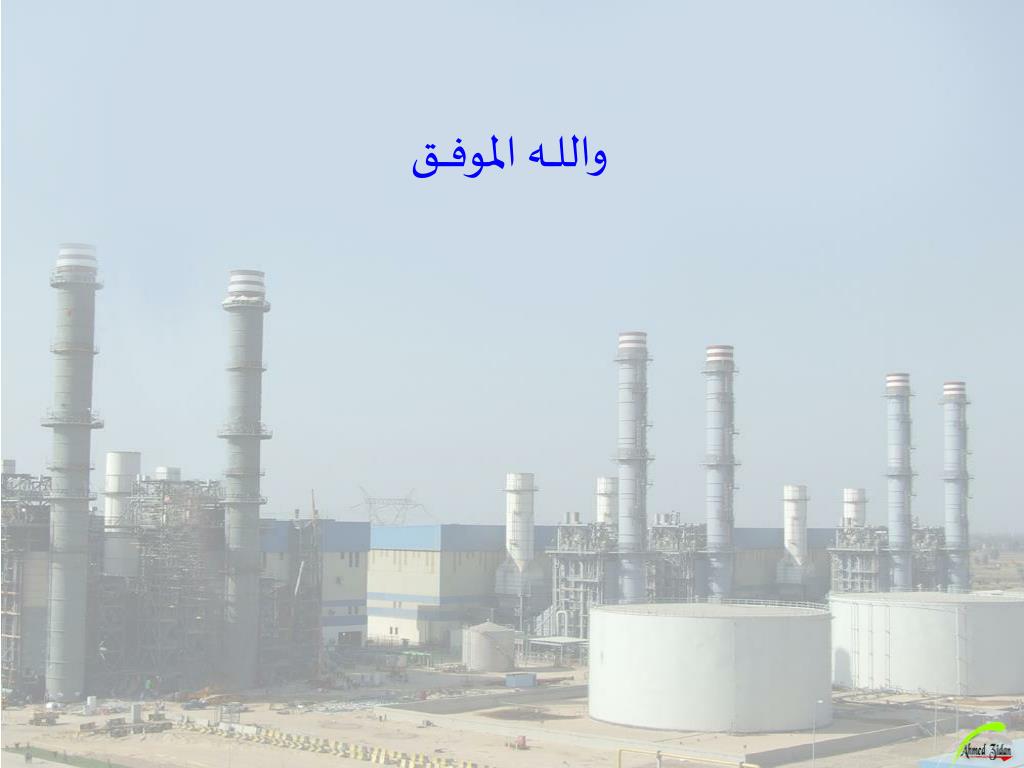

  19. واللـــه الموفــــق
