第 8 章 Proteus ISIS 的元件制作和层次原理图设计

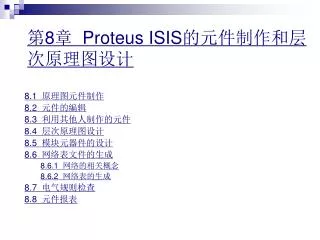

8.1 原理图元件制作 8.2 元件的编辑 8.3 利用其他人制作的元件 8.4 层次原理图设计 8.5 模块元器件的设计 8.6 网络表文件的生成 8.6.1 网络的相关概念 8.6.2 网络表的生成 8.7 电气规则检查 8.8 元件报表. 第 8 章 Proteus ISIS 的元件制作和层次原理图设计. 和大多数其他电子设计软件一样， Proteus 提供了元件制作和层次电路图设计功能，使读者能够满足一些特殊设计的需要，并能够在电路较为复杂时，实现由上而下或由下而上的层次原理图设计，以使图纸清晰，可读性强。.

kalani
Download Presentation

第 8 章 Proteus ISIS 的元件制作和层次原理图设计

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 8.1 原理图元件制作 8.2 元件的编辑 8.3 利用其他人制作的元件 8.4 层次原理图设计 8.5 模块元器件的设计 8.6 网络表文件的生成 8.6.1 网络的相关概念 8.6.2 网络表的生成 8.7 电气规则检查 8.8 元件报表 第8章 Proteus ISIS的元件制作和层次原理图设计

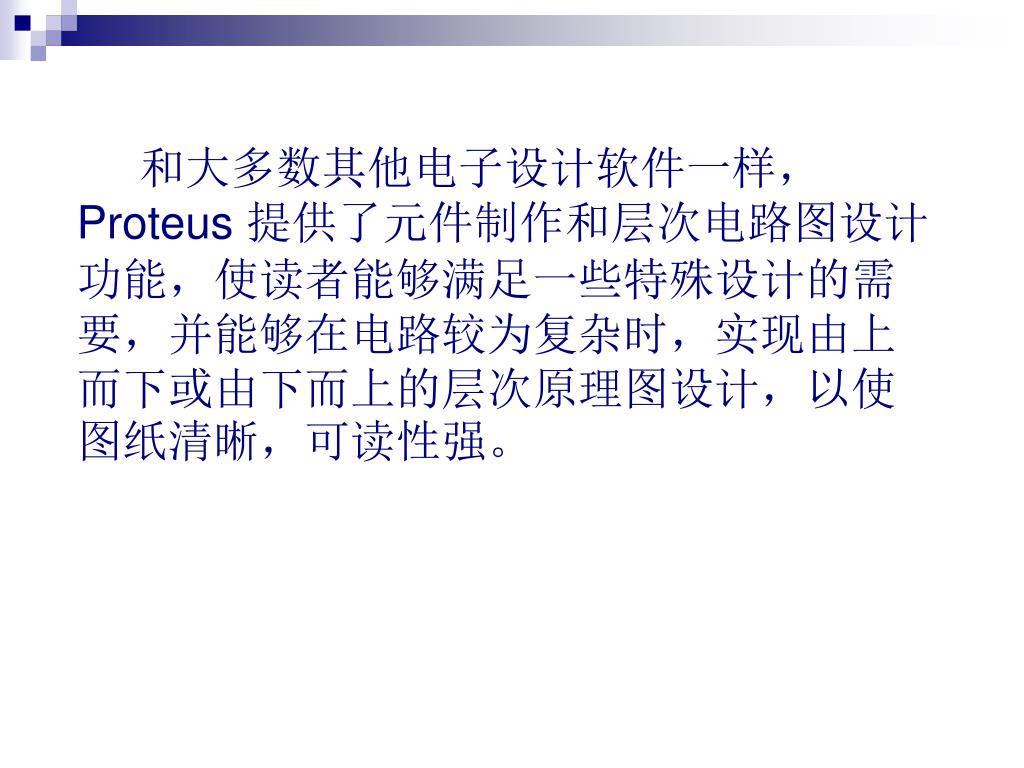

  2. 和大多数其他电子设计软件一样，Proteus 提供了元件制作和层次电路图设计功能，使读者能够满足一些特殊设计的需要，并能够在电路较为复杂时，实现由上而下或由下而上的层次原理图设计，以使图纸清晰，可读性强。

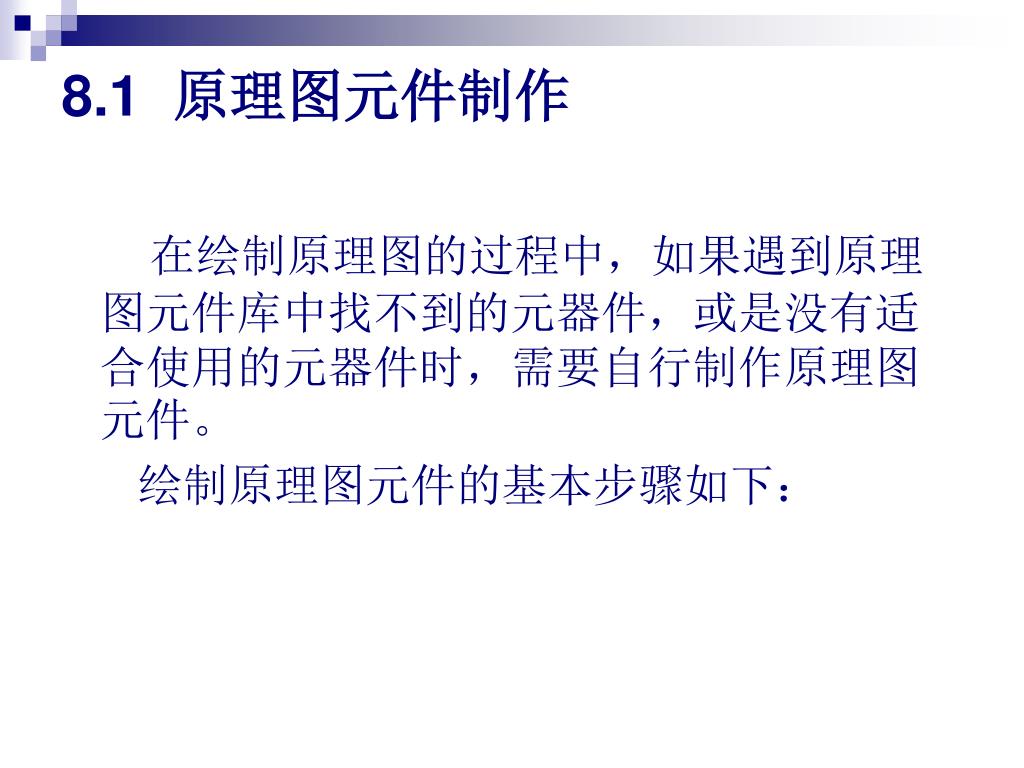

  3. 8.1 原理图元件制作 在绘制原理图的过程中，如果遇到原理图元件库中找不到的元器件，或是没有适合使用的元器件时，需要自行制作原理图元件。 绘制原理图元件的基本步骤如下：

  4. (1) 打开Proteus 7 ISIS编辑环境，新建一个“New Design”，系统将清除所有原有的设计数据，出现一张空的设计图纸。 (2) 用二维工具“2D GRAPHICS”中的绘制“Device Body”，如图8-1所示。 图8-1 绘制的Device Body

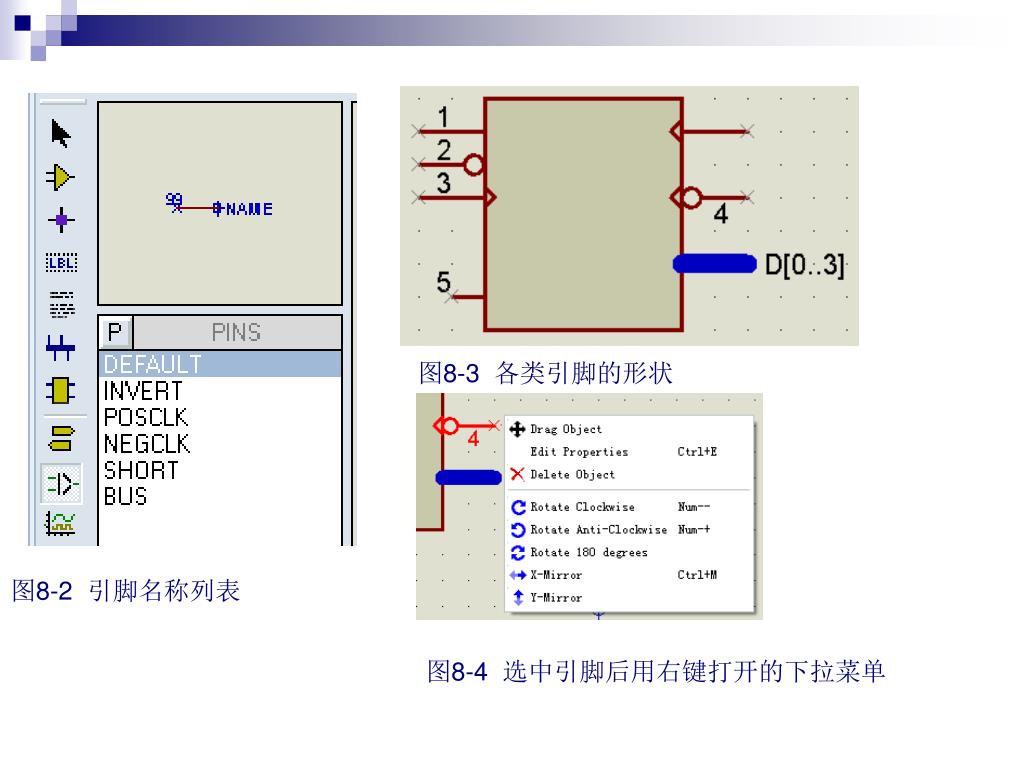

  5. (3) 用中的绘制引脚(图8-2为引脚列表)，其中DEFAULT为普通引脚，INVERT为低电平有效引脚，POSCLK为上升沿有效的时钟输入引脚，NEGCLK为下降沿有效的时钟输入引脚，SHORT为较短引脚(见图8-3中的引脚5)，BUS为总线。图8-3中画出了各类引脚。 另外，添加引脚状态下，光标为一个笔头，当光标移到引脚上方时，光标变成一只小手，可以按下鼠标左键对引脚进行移动，或单击鼠标右键打开其快捷菜单，如图8-4所示，对引脚进行一些修改操作，如拖拉、编辑属性、删除、旋转、镜像等。

  6. 图8-3 各类引脚的形状 图8-2 引脚名称列表 图8-4 选中引脚后用右键打开的下拉菜单

  7. 图8-5 制作元件74LS373 (4) 根据需要修改引脚属性。例如，以74LS373为例，画出元件及引脚，如图8-5所示。各引脚说明如下： 引脚1为 GND，PIN10； 引脚2为 D[0..7]； 引脚3为 OE，PIN1； 引脚4为 LE，PIN11； 引脚5为 VCC，PIN20； 引脚6为 Q[0..7]。 图8-5 制作元件74LS373

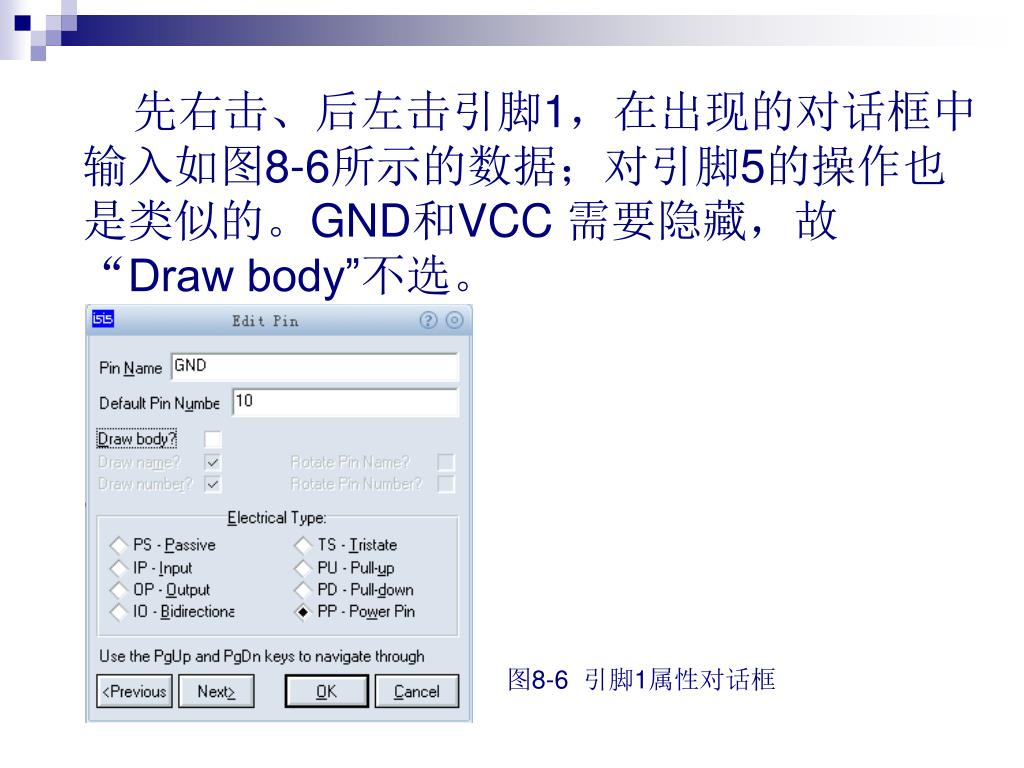

  8. 先右击、后左击引脚1，在出现的对话框中输入如图8-6所示的数据；对引脚5的操作也是类似的。GND和VCC 需要隐藏，故“Draw body”不选。 图8-6 引脚1属性对话框

  9. 最终得到如图8-12所示的元件。 (5) 添加中心点。选择中的绘制中心点，选择 “ORIGIN”，中心点的位置可任意放，如图8-13所示。 图8-12 制作出的元件74LS373 图8-13 添加中心点

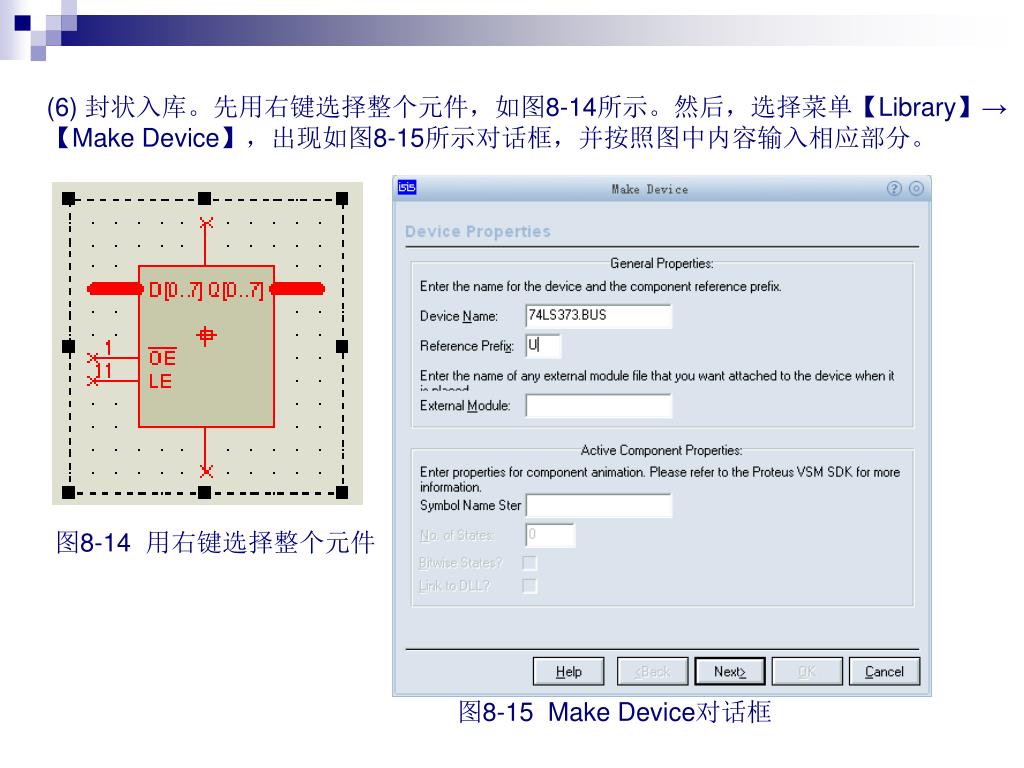

  10. (6) 封状入库。先用右键选择整个元件，如图8-14所示。然后，选择菜单【Library】→【Make Device】，出现如图8-15所示对话框，并按照图中内容输入相应部分。 图8-14 用右键选择整个元件 图8-15 Make Device对话框

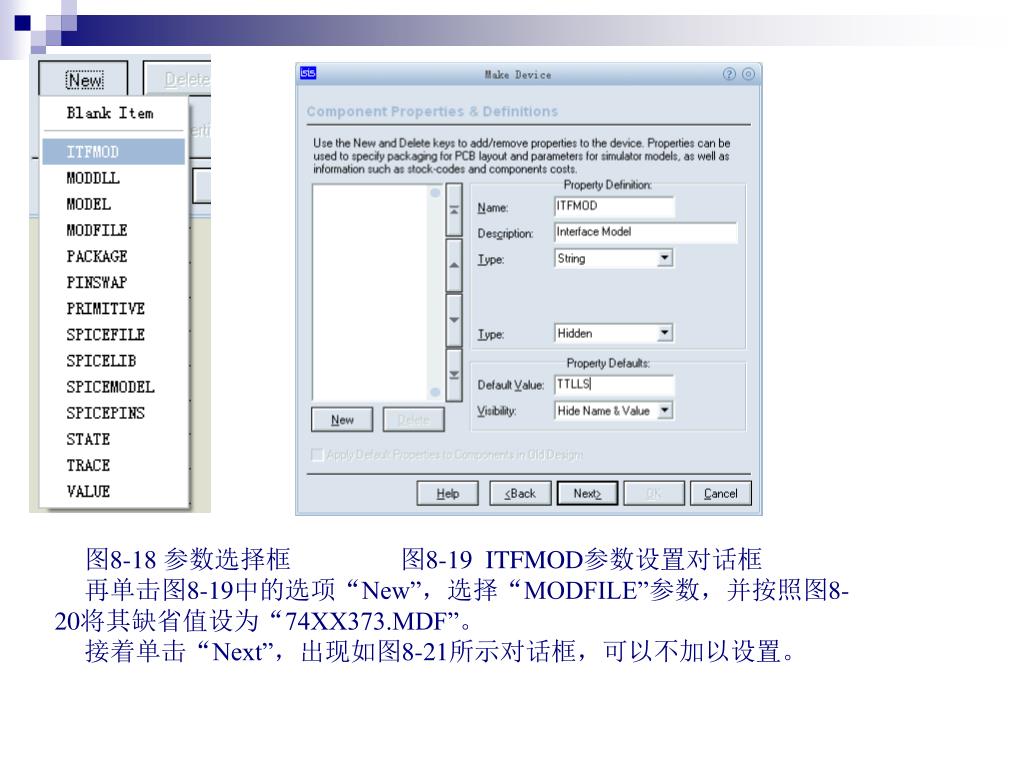

  11. 单击图8-15中的“Next”选项，出现选择PCB封装的对话框，如图8-16所示。单击图8-15中的“Next”选项，出现选择PCB封装的对话框，如图8-16所示。 直接单击图8-16中的“Next”选项，出现设置元件参数的对话框，如图8-17所示。 图8-16 选择PCB封装对话框 图8-17 设置元件参数的对话框 此处需要添加两个属性——{ITFMOD=TTLLS}和{MODFILE=74XX373.MDF}， 因此单击“New”，出现如图8-18所示选择框，选择“ITFMOD”， 并按照图8-19所示将其缺省值设为TTLLS。

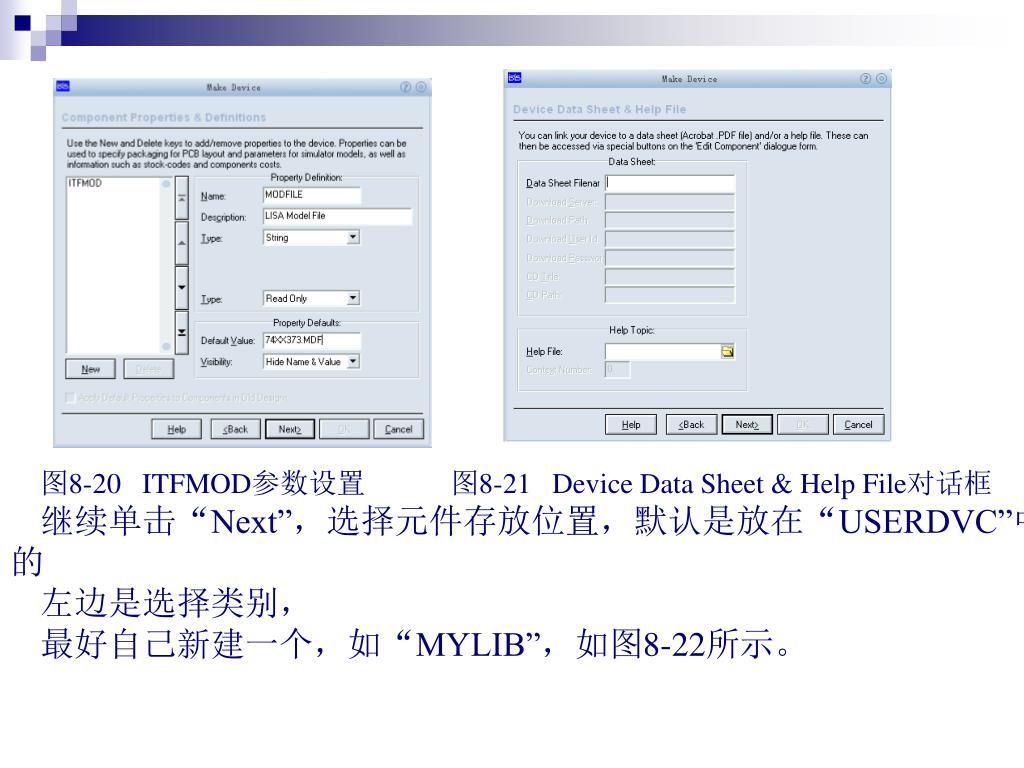

  12. 图8-18 参数选择框 图8-19 ITFMOD参数设置对话框 再单击图8-19中的选项“New”，选择“MODFILE”参数，并按照图8-20将其缺省值设为“74XX373.MDF”。 接着单击“Next”，出现如图8-21所示对话框，可以不加以设置。

  13. 图8-20 ITFMOD参数设置 图8-21 Device Data Sheet & Help File对话框 继续单击“Next”，选择元件存放位置，默认是放在“USERDVC”中的 左边是选择类别， 最好自己新建一个，如“MYLIB”，如图8-22所示。

  14. 图8-22 选择元件存放位置对话框 这样，一个元件就制作好了，可以选择菜单【Library】→【Make Manager】打开库管理器来管理自己的元件，如图8-23所示。

  15. 图8-23 元件库管理器

  16. 8.2 元件的编辑

  17. 在用Proteus设计原理图的过程中，当需要的元件在库中不能直接找到时，除了可以利用上一节的内容自己制作原理图元件外，也可以利用现有元件，在现有元件的基础上进行修改，使其符合我们的需要。在用Proteus设计原理图的过程中，当需要的元件在库中不能直接找到时，除了可以利用上一节的内容自己制作原理图元件外，也可以利用现有元件，在现有元件的基础上进行修改，使其符合我们的需要。 这一节仍旧以74LS373为例，利用库中自带的元件，如图8-24所示，将其修改成如图8-25所示的“.bus”接口的元件。

  18. 图8-24 库中自带的74LS373 图8-25 修改成.bus的74LS373 (1) 在Proteus 7 ISIS原理图编辑环境下，添加元件74LS373，如图8-24所示。 (2) 选中74LS373，再单击工具栏中的，出现如图8-26所示画面，于是此元件处于可修改状态下。 (3) 对元件的各部分进行修改。先把 Q0至Q7 、D0至D7的管脚删掉，添加

  19. 上BUS形式的引脚，具体方法见上节相关介绍。 再选中芯片的外形，修改其大小，然后将其他引脚进行相应的移动后，效果如图8-27所示。 图8-26 元件处于可修改状态下 图8-27 元件修改后效果

  20. (4) 重新“Make Device”。拖选整个元件，选择菜单【Library】→【Make Device】，出现如图8-28所示对话框。 在图8-28所示对话框中将“74LS373”改为“74LS373.bus”，其他不变，然后单击“Next”选项，出现如图8-29所示选择封装对话框。 图8-28 Make Device对话框 图8-29 选择封装对话框

  21. 图8-30 MODFILE属性修改对话框 图8-31 选择对应Data Sheet的对 话框

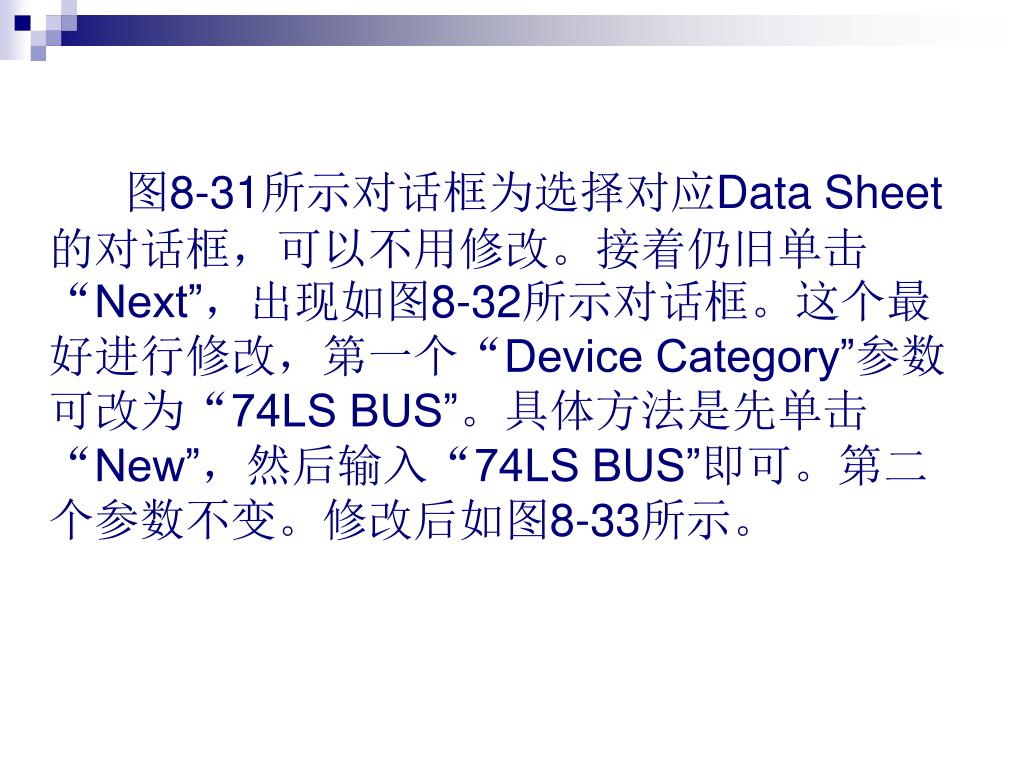

  22. 图8-31所示对话框为选择对应Data Sheet的对话框，可以不用修改。接着仍旧单击“Next”，出现如图8-32所示对话框。这个最好进行修改，第一个“Device Category”参数可改为“74LS BUS”。具体方法是先单击“New”，然后输入“74LS BUS”即可。第二个参数不变。修改后如图8-33所示。

  23. 图8-32 修改元件所属类别对话框 图8-33 元件所属类别改为“74LS BUS” 到此，一个元件就修改好了，可以选择菜单【Library】→【Make Manager】 开元件库管理器来管理自己的元件，如图8-34所示。

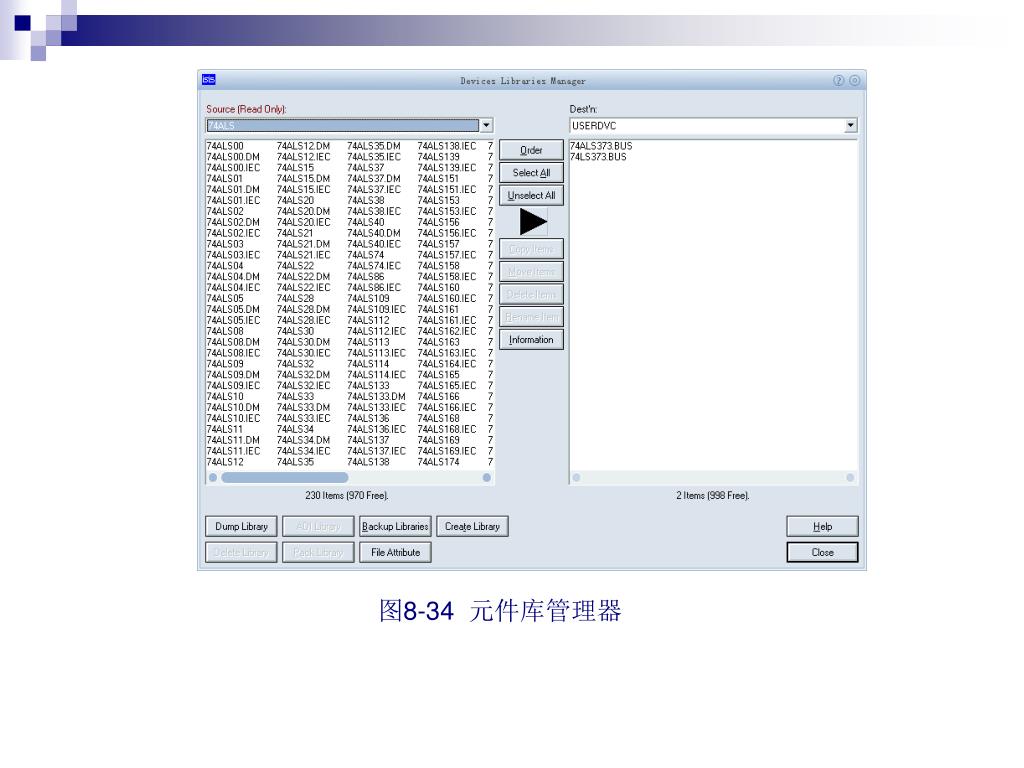

  24. 图8-34 元件库管理器

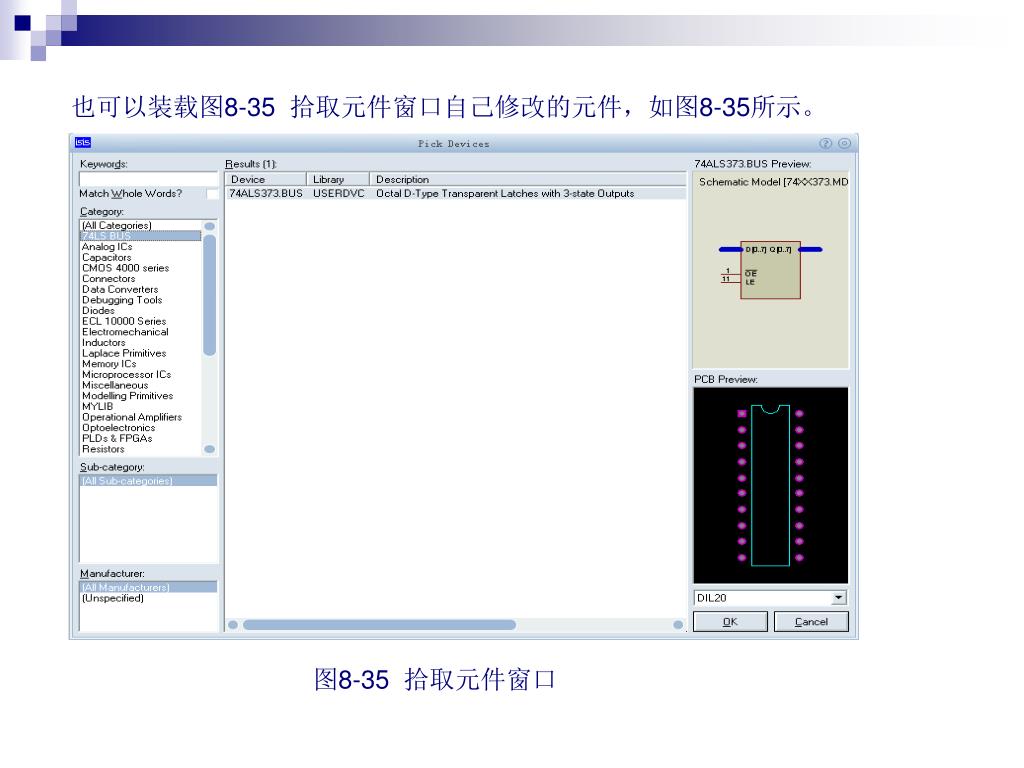

  25. 也可以装载图8-35 拾取元件窗口自己修改的元件，如图8-35所示。 图8-35 拾取元件窗口

  26. 8.3 利用其他人制作的元件

  27. 有时我们会从网上或别人那里得到一些仿真模型，提供者一般会给出三样东西：模型文件(一般为“.dll”文件)、例子和库文件。我们需要做的工作是先把“.dll”文件拷贝到Proteus安装目录下的MODELS文件夹里，这样附带的例子就可运行了。如果还附带有库文件的话，就可以把“.lib”文件拷贝到Proteus安装目录下的LIBRARY文件夹里，以丰富自己的库。这时，可以从Proteus的库管理器中看到该库文件。如果没有附带库文件，就需要自行把仿真文件中的一些元件添加到自己的库里面，这样就可以在今后的设计中利用其他人制作的一些元件了，添加的具体方法如下。有时我们会从网上或别人那里得到一些仿真模型，提供者一般会给出三样东西：模型文件(一般为“.dll”文件)、例子和库文件。我们需要做的工作是先把“.dll”文件拷贝到Proteus安装目录下的MODELS文件夹里，这样附带的例子就可运行了。如果还附带有库文件的话，就可以把“.lib”文件拷贝到Proteus安装目录下的LIBRARY文件夹里，以丰富自己的库。这时，可以从Proteus的库管理器中看到该库文件。如果没有附带库文件，就需要自行把仿真文件中的一些元件添加到自己的库里面，这样就可以在今后的设计中利用其他人制作的一些元件了，添加的具体方法如下。

  28. (1) 首先把“.dll”文件拷贝到Proteus安装目录下的MODELS文件夹里。 (2) 运行“.DSN”。这里随便运行一个例子PIC12ADC.DSN，如图8-36所示。 图8-36 例子PIC12ADC.DSN

  29. (3) 运行【Library】→【Compile to library】菜单项，出现如图8-37所示对话框，单击“OK”按钮， 这样原理图中所有元件将被添加到库USERDVC.LIB中。 图8-37 将元件添加入库的对话框

  30. (4) 我们可以到库管理器中把不需要的元件删除。运行菜单【Library】→【Library Manager】项，出现如图8-38所示的库管理器对话框。 图8-38 元件库管理器

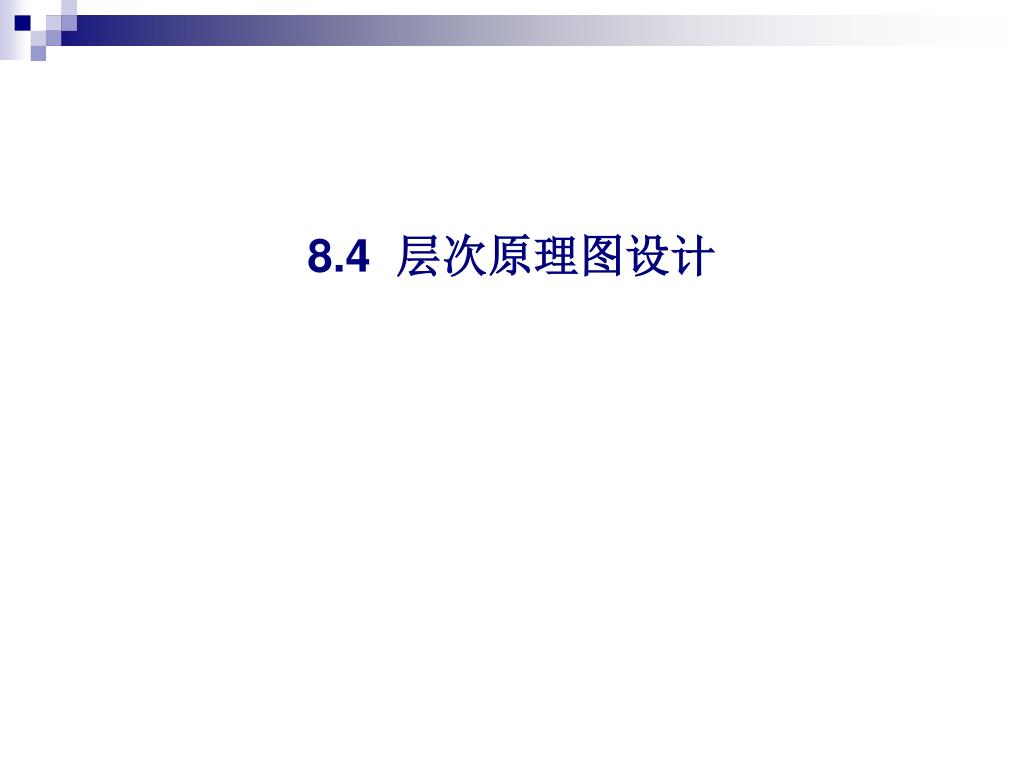

  31. 8.4 层次原理图设计

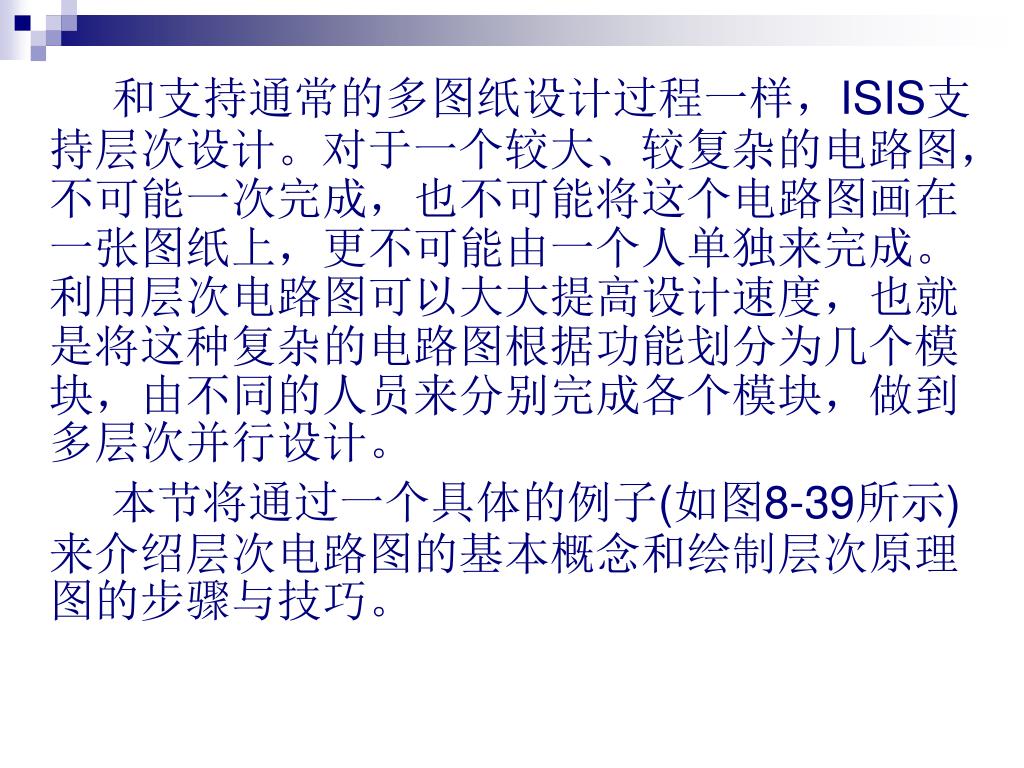

  32. 和支持通常的多图纸设计过程一样，ISIS支持层次设计。对于一个较大、较复杂的电路图，不可能一次完成，也不可能将这个电路图画在一张图纸上，更不可能由一个人单独来完成。利用层次电路图可以大大提高设计速度，也就是将这种复杂的电路图根据功能划分为几个模块，由不同的人员来分别完成各个模块，做到多层次并行设计。和支持通常的多图纸设计过程一样，ISIS支持层次设计。对于一个较大、较复杂的电路图，不可能一次完成，也不可能将这个电路图画在一张图纸上，更不可能由一个人单独来完成。利用层次电路图可以大大提高设计速度，也就是将这种复杂的电路图根据功能划分为几个模块，由不同的人员来分别完成各个模块，做到多层次并行设计。 本节将通过一个具体的例子(如图8-39所示)来介绍层次电路图的基本概念和绘制层次原理图的步骤与技巧。

  33. 图8-39 层次电路设计例图 图8-39是一个层次电路，其中MASTER和SLAVE为子电路， 子电路的具体电路图如图8-40所示。 层次电路设计的具体步骤如下。

  34. 1. 创建子电路 下面首先使用子电路工具建立层次图。 (1) 单击工具栏中的子电路工具，并在编辑窗口拖动，拖出子电路模块，如图8-41所示。从对象选择器中选择适合的输入、输出端口，放置在子电路图的左侧和右侧。端口用来连接子图和主图。一般输入端口放在电路图模块的左侧，而输出端口放在右侧，如图8-42所示。 图8-41 子电路图模块 图8-42 添加子电路图端口

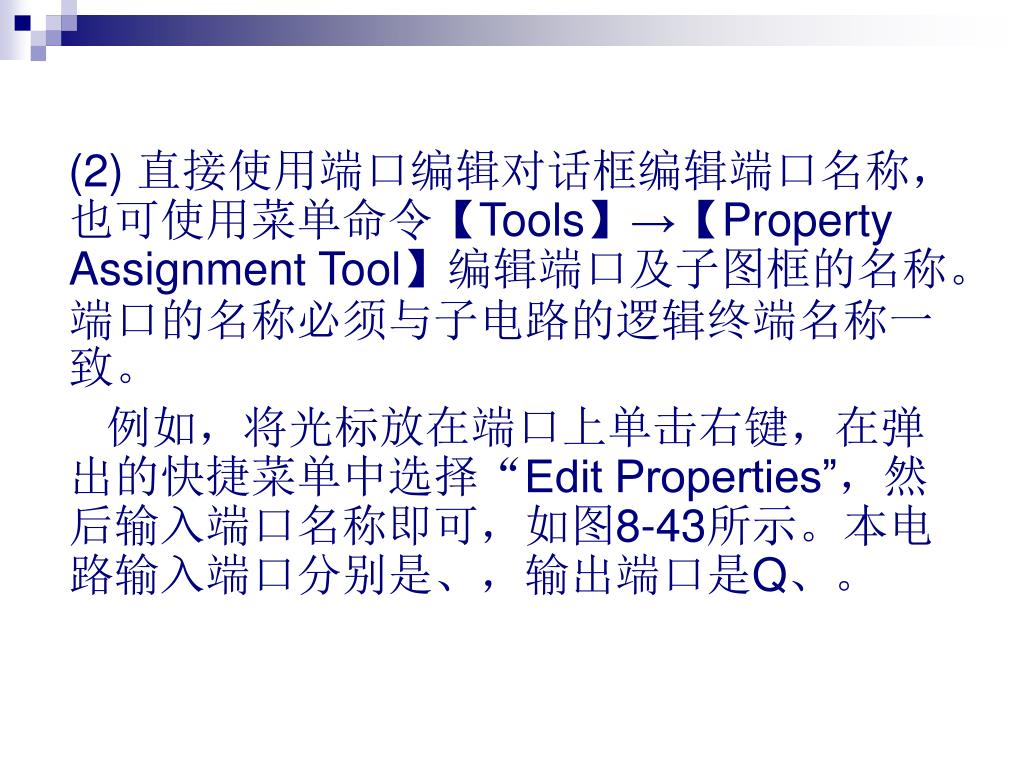

  35. (2) 直接使用端口编辑对话框编辑端口名称，也可使用菜单命令【Tools】→【Property Assignment Tool】编辑端口及子图框的名称。端口的名称必须与子电路的逻辑终端名称一致。 例如，将光标放在端口上单击右键，在弹出的快捷菜单中选择“Edit Properties”，然后输入端口名称即可，如图8-43所示。本电路输入端口分别是、，输出端口是Q、。

  36. 图8-43 编辑端口名称的下拉菜单及参数输入窗口

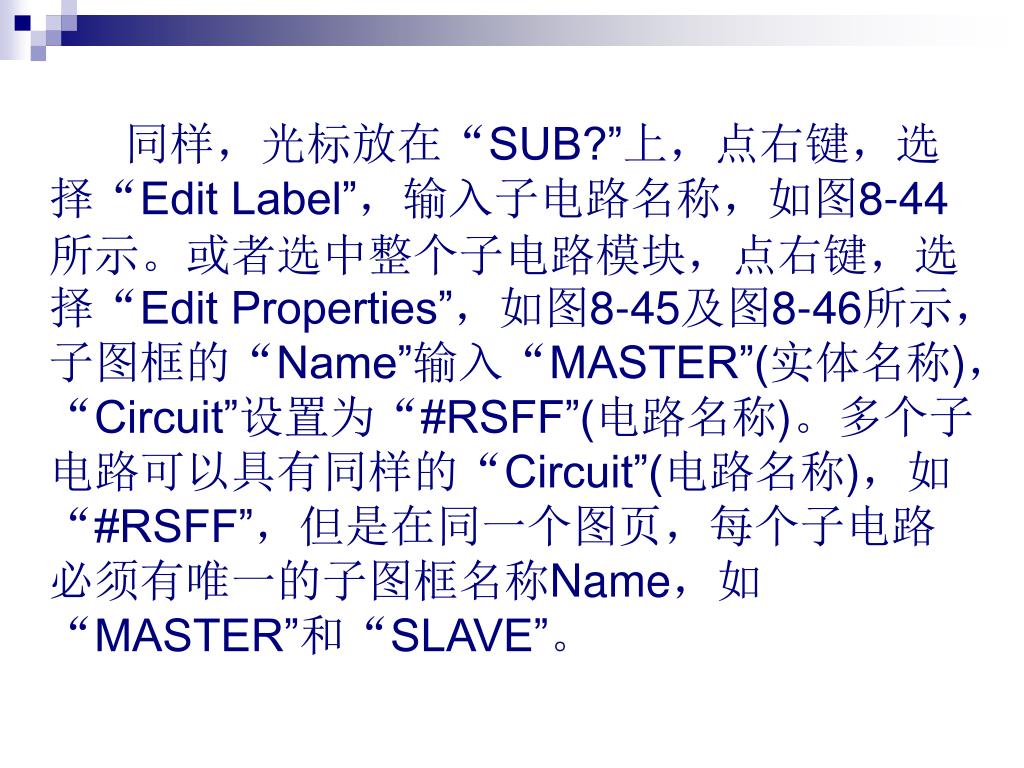

  37. 同样，光标放在“SUB?”上，点右键，选择“Edit Label”，输入子电路名称，如图8-44所示。或者选中整个子电路模块，点右键，选择“Edit Properties”，如图8-45及图8-46所示，子图框的“Name”输入“MASTER”(实体名称)，“Circuit”设置为“#RSFF”(电路名称)。多个子电路可以具有同样的“Circuit”(电路名称)，如“#RSFF”，但是在同一个图页，每个子电路必须有唯一的子图框名称Name，如“MASTER”和“SLAVE”。

  38. 图8-44 子电路图名称编辑窗口 图8-45 子电路模块对

  39. 这时，子电路图模块如图8-47所示。 注：需要输入时，只需输入“$R”即可。 图8-46 子电路图框的编辑对话框 图8-47 子电路图模块 图8-46 子电路图框的编辑对话框 图8-47 子电路图模块

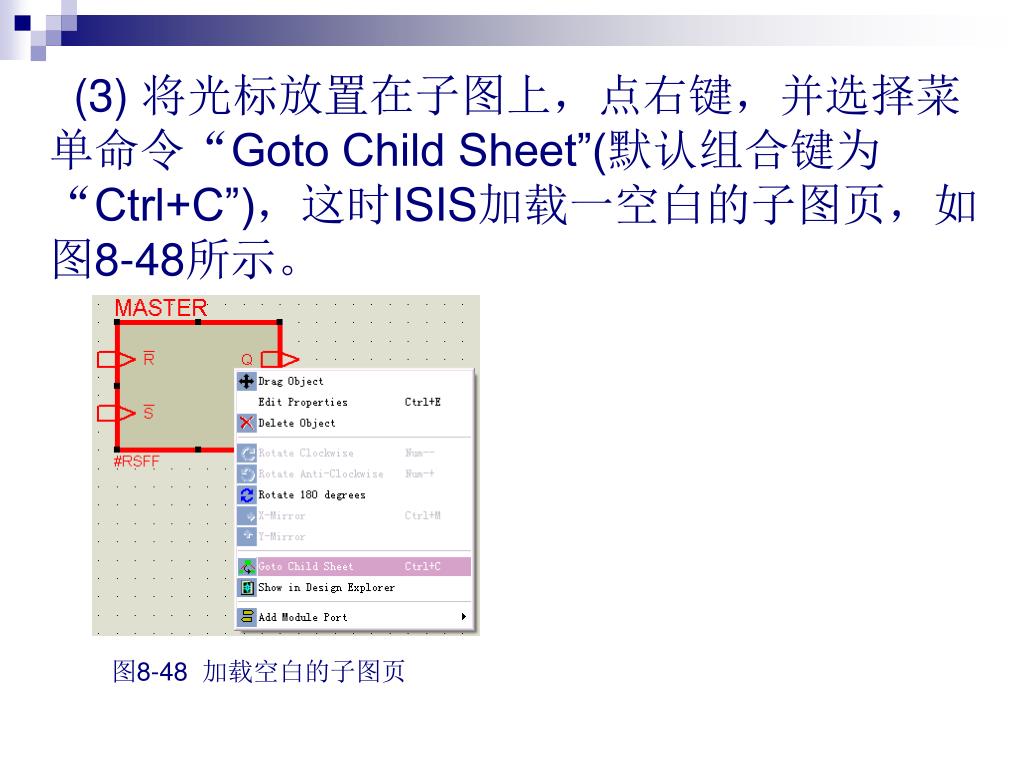

  40. (3) 将光标放置在子图上，点右键，并选择菜单命令“Goto Child Sheet”(默认组合键为“Ctrl+C”)，这时ISIS加载一空白的子图页，如图8-48所示。 图8-48 加载空白的子图页

  41. (4) 编辑子电路。首先，在Proteus ISIS编辑环境中，输入图8-40的原理图。然后，单击工具箱中的按钮，则相应的在操作界面的对象选择器列出所包含的项目，如图8-49所示。可根据需要选择相应对象。 需要电源时，选中对象编辑器中的“POWER”，则在预览窗口中出现电源信号的图标，在原理图中单击，可在原理图中添加电源符号，选中电源信号符号，拖到合适的位置，并将接地信号连接到电路。也可选中电源符号单击，进入电源编辑对话框，在“String”栏中分别输入+15V、-15V，然后单击“OK”按钮，完成电源的放置。

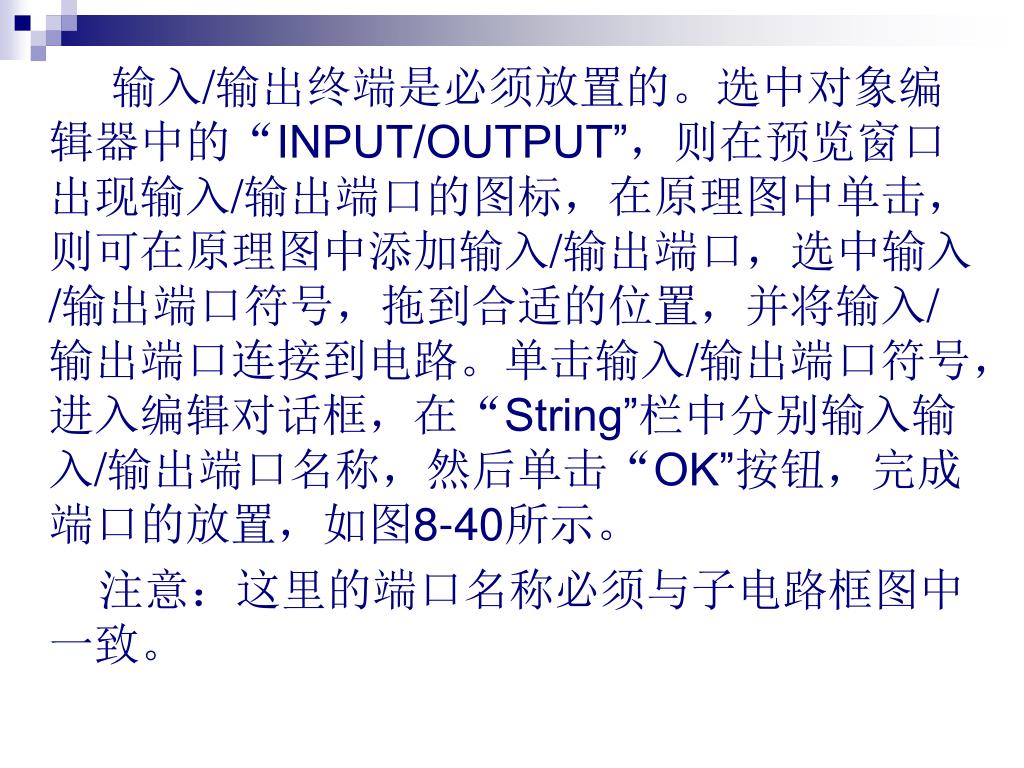

  42. 输入/输出终端是必须放置的。选中对象编辑器中的“INPUT/OUTPUT”，则在预览窗口出现输入/输出端口的图标，在原理图中单击，则可在原理图中添加输入/输出端口，选中输入/输出端口符号，拖到合适的位置，并将输入/输出端口连接到电路。单击输入/输出端口符号，进入编辑对话框，在“String”栏中分别输入输入/输出端口名称，然后单击“OK”按钮，完成端口的放置，如图8-40所示。输入/输出终端是必须放置的。选中对象编辑器中的“INPUT/OUTPUT”，则在预览窗口出现输入/输出端口的图标，在原理图中单击，则可在原理图中添加输入/输出端口，选中输入/输出端口符号，拖到合适的位置，并将输入/输出端口连接到电路。单击输入/输出端口符号，进入编辑对话框，在“String”栏中分别输入输入/输出端口名称，然后单击“OK”按钮，完成端口的放置，如图8-40所示。 注意：这里的端口名称必须与子电路框图中一致。

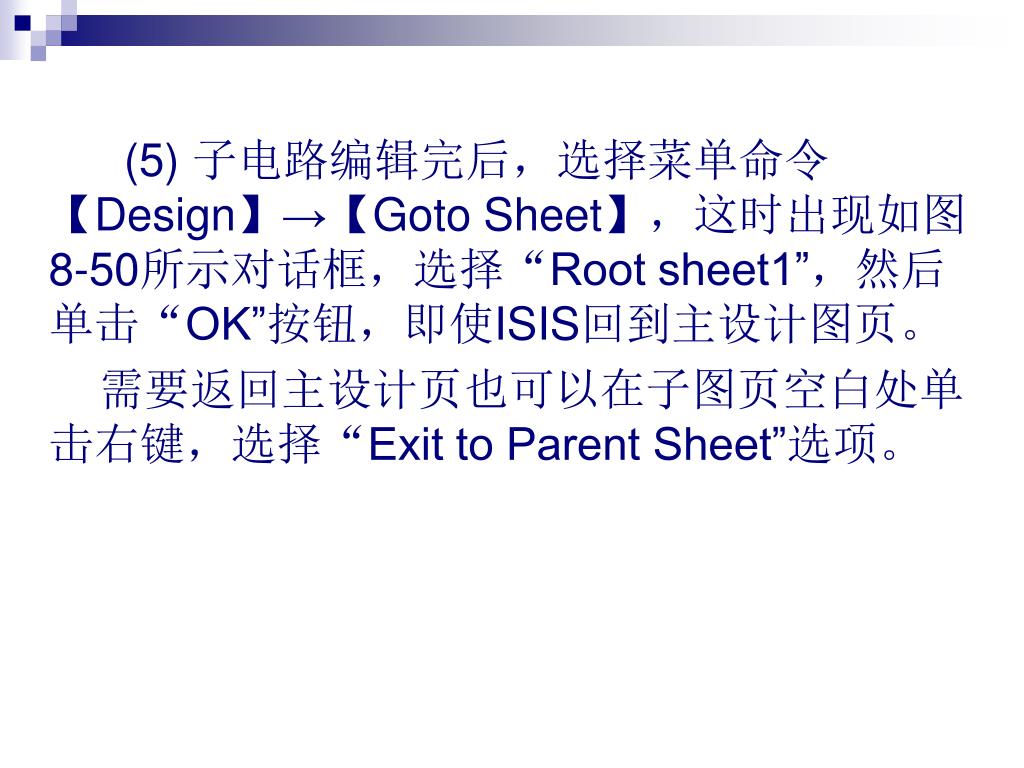

  43. (5) 子电路编辑完后，选择菜单命令【Design】→【Goto Sheet】，这时出现如图8-50所示对话框，选择“Root sheet1”，然后单击“OK”按钮，即使ISIS回到主设计图页。 需要返回主设计页也可以在子图页空白处单击右键，选择“Exit to Parent Sheet”选项。

  44. 图8-49 对象选择器中内容 图8-50“Goto Sheet”对话框 (6) 单击子电路图框，进入子电路编辑对话框，可对子电路属性进行编辑。 如图8-46所示，可在“Properties”中输入以下内容： U26=74LS00

  45. 以此定义子电路图中所使用元件为74LS00。 (7) 单击“OK”，完成该对子电路的编辑，同时实现了电路的层次化。 层次电路图8-39中另一子电路是SLAVE，其编辑方法同MASTER。 实际上，这里两个子电路是一样的，其电路名称(Circuit)仍旧是“#RSFF”，子图框名称(Name)为“SLAVE”，所以可以采用复制的方法得到子电路SLAVE。具体操作是：先选中

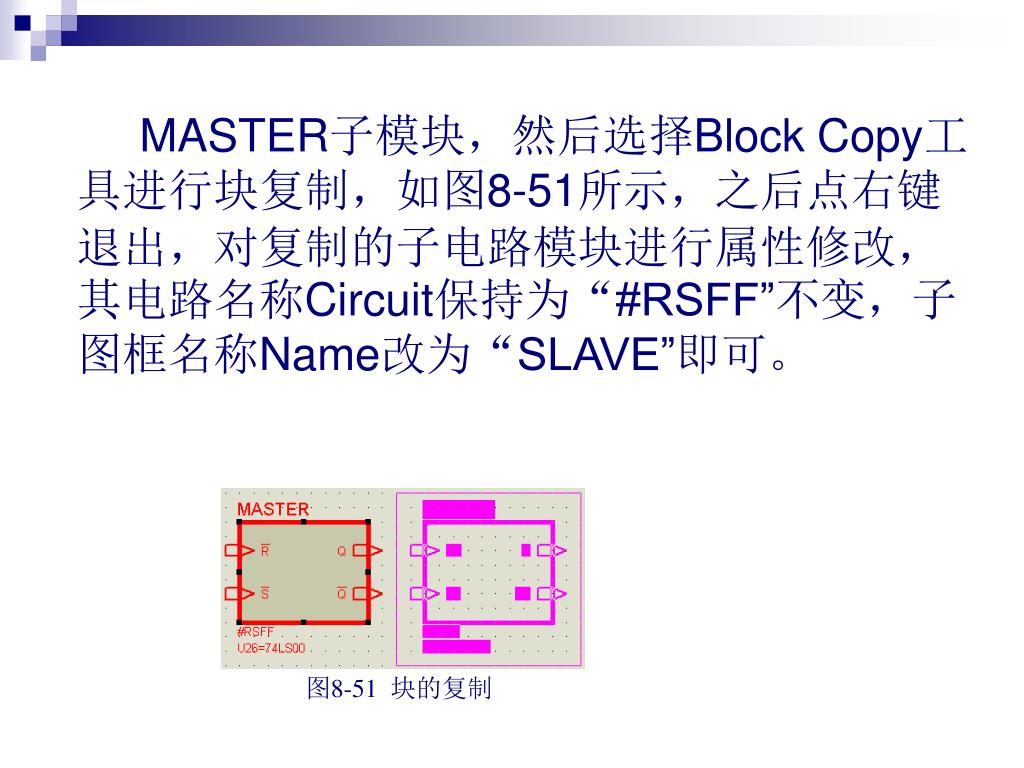

  46. MASTER子模块，然后选择Block Copy工具进行块复制，如图8-51所示，之后点右键退出，对复制的子电路模块进行属性修改，其电路名称Circuit保持为“#RSFF”不变，子图框名称Name改为“SLAVE”即可。 图8-51 块的复制

  47. 如果新建子电路模块(如实体名为“NEW”，电路名为“XX”)只有部分和前一子电路(如MASTER)内容相同时，可以采用以下方法进行创建。如果新建子电路模块(如实体名为“NEW”，电路名为“XX”)只有部分和前一子电路(如MASTER)内容相同时，可以采用以下方法进行创建。 (1) 单击工具箱中“Sub-circuit”按钮，并在编辑窗口拖动，拖出子电路模块。 (2) 从对象选择器中选择合适的输入/输出端口，放置在子电路模块的左右两侧。

  48. (3) 选中端口，直接编辑或使用“Property Assignment Tool”对话框编辑端口名称。 (4) 选中子图模块编辑子图模块，并设置实体名(Name)为“NEW”，电路名称(Circuit)为“XX”。 (5) 将光标放在子图，点右键，选择“Goto Child Sheet”菜单项，ISIS将加载一个新的空白子图页。

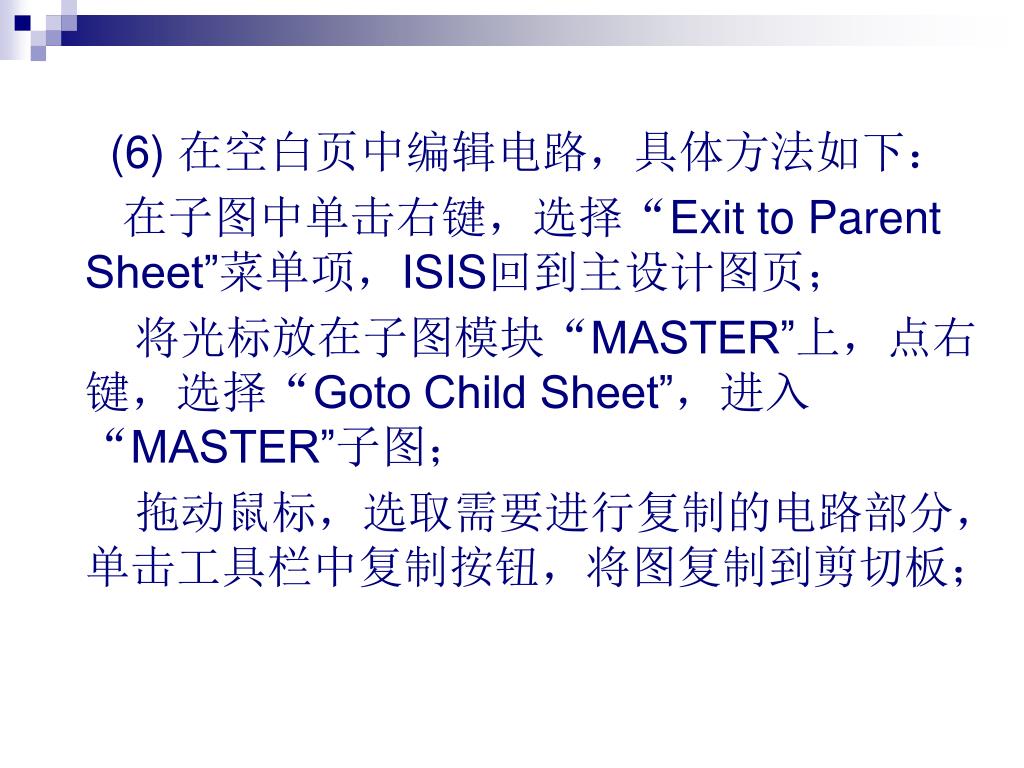

  49. (6) 在空白页中编辑电路，具体方法如下： 在子图中单击右键，选择“Exit to Parent Sheet”菜单项，ISIS回到主设计图页； 将光标放在子图模块“MASTER”上，点右键，选择“Goto Child Sheet”，进入“MASTER”子图； 拖动鼠标，选取需要进行复制的电路部分，单击工具栏中复制按钮，将图复制到剪切板；

  50. 在子图中单击右键，选择“Exit to Parent Sheet”菜单项，回到主设计页； 将光标放在子图模块“NEW”上，点右键，选取“Goto Child Sheet”，打开“NEW”子图； 单击工具栏中粘贴按钮，则可将剪切板上的图粘贴至子图“NEW”中，粘贴后的子电路中元器件的标识需要重新进行排布，否则和“MASTER”中的元件标识发生重复，具体方法如下：
