贺 州 学 院

多媒体设备简介及操作方法

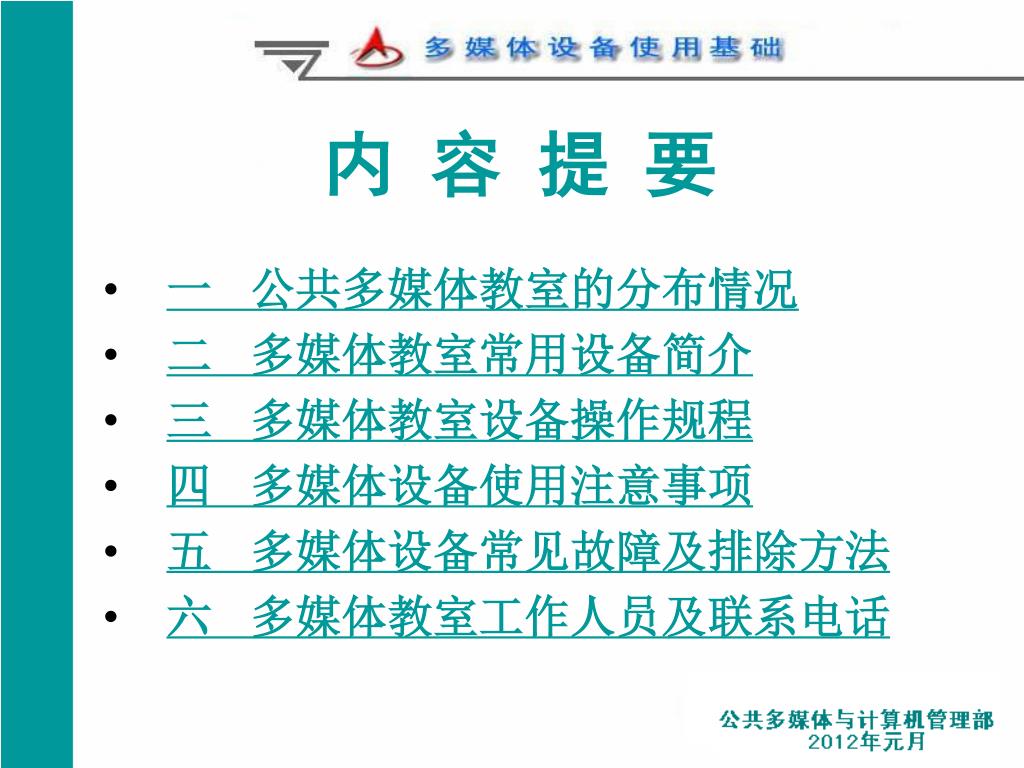

内 容 提 要

  • 一 公共多媒体教室的分布情况

  • 二 多媒体教室常用设备简介

  • 三 多媒体教室设备操作规程

  • 四 多媒体设备使用注意事项

  • 五 多媒体设备常见故障及排除方法

  • 六 多媒体教室工作人员及联系电话


一、公共多媒体教室分布情况

我院公共多媒体教室分布情况如下:

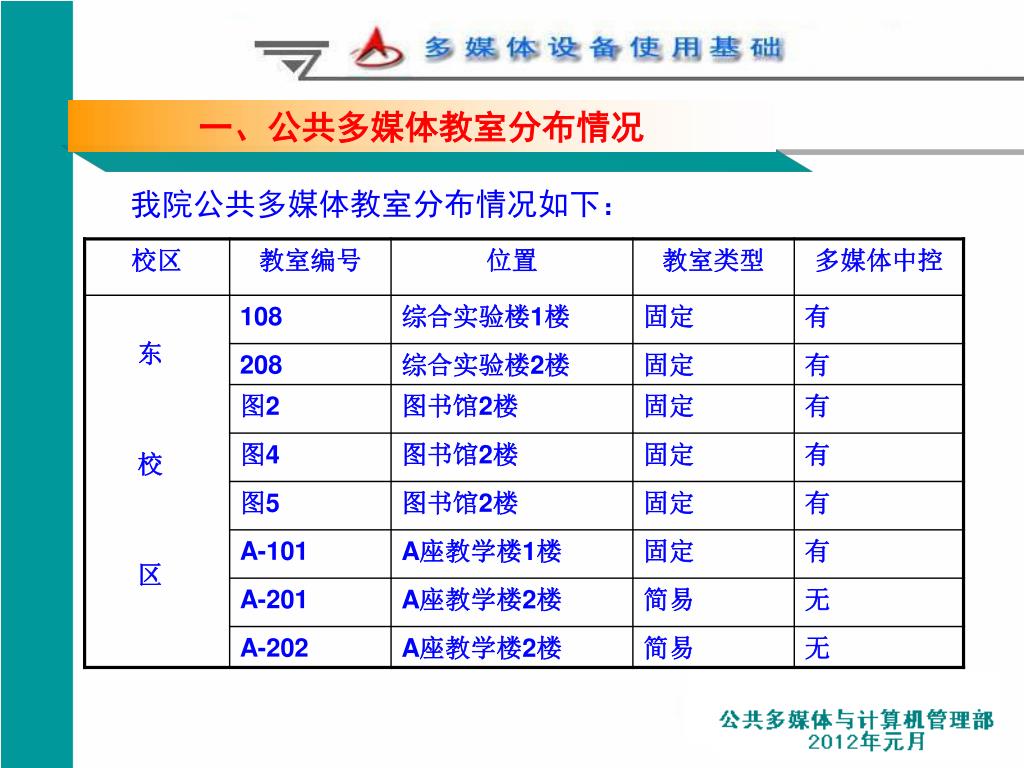

东区固定多媒体教室共6间,简易多媒体教室9间,西区固定多媒体教室30间,简易多媒体教室6间


二、多媒体教室常用设备简介

日立CP-HX40600

DELL 5100MP

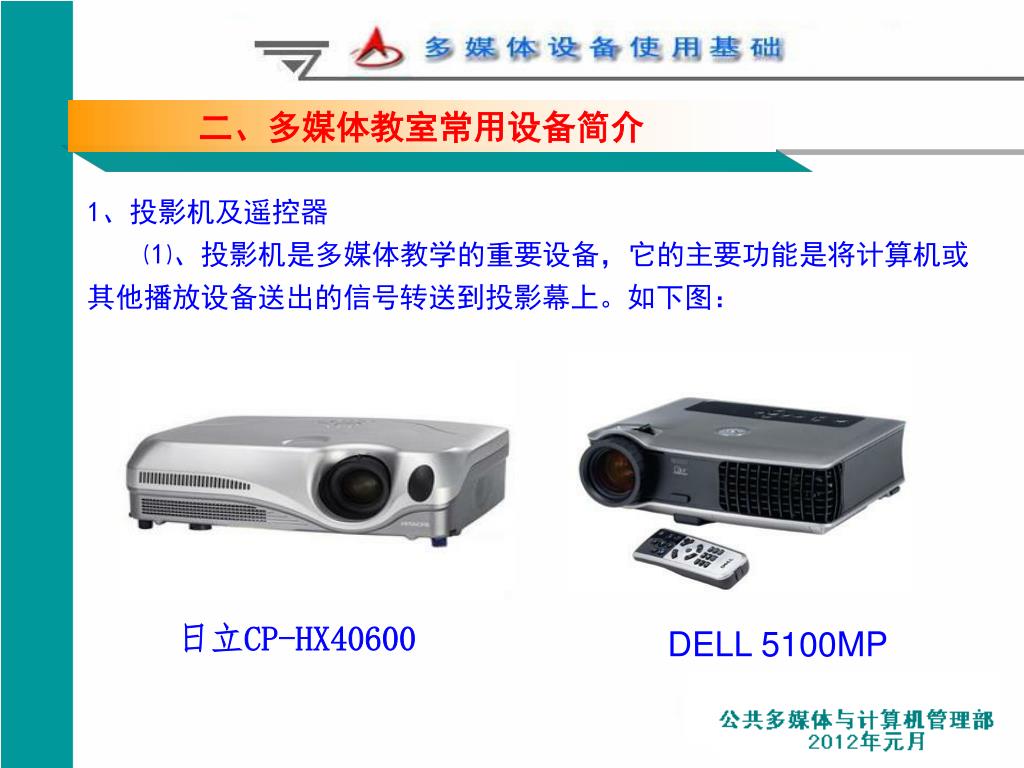

1、投影机及遥控器 ⑴、投影机是多媒体教学的重要设备,它的主要功能是将计算机或其他播放设备送出的信号转送到投影幕上。如下图:


DELL 5100MP 接口 日立CP-HX4060接口


用手按一下投影机开关

在大屏幕上会出现提示,要求再按一次

指示灯变成红色,并不停闪烁,此时投影仪进入待机状态,风扇继续工作,将灯泡散热。

指示灯闪烁时,风扇继续工作,将灯泡(工作时温度1000多度) 散热。此时不要关闭电源,待指示灯不再闪烁时,将电源关闭,否则可能会引起投影机灯泡爆炸。


、遥控器是控制投影机的重要部件,它能控制投影机的打开、关闭、信号切换等。如下图:

开关投影机按钮

开关投影机按钮

开关投影机按钮

电子教鞭

日立cp-hx4060 摇控器

日立cp-hx2080 摇控器

DELL5100MP 摇控器

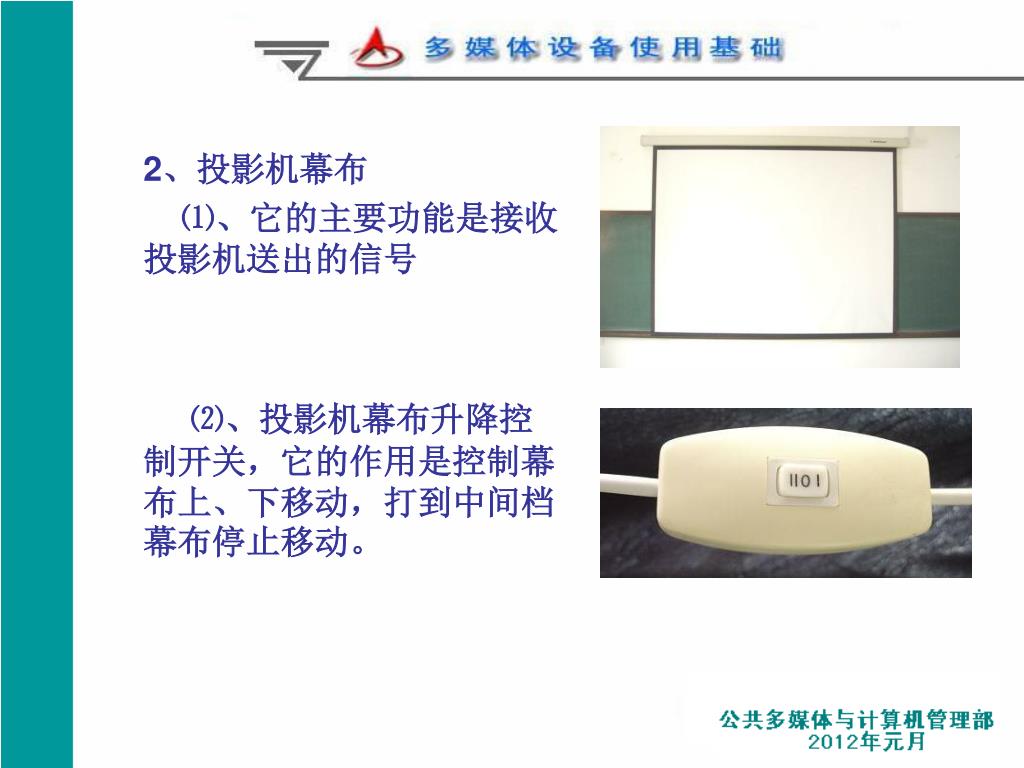

2、投影机幕布

⑴、它的主要功能是接收投影机送出的信号

⑵、投影机幕布升降控制开关,它的作用是控制幕布上、下移动,打到中间档幕布停止移动。


3.视频展示台

⑴、视频展示台又叫做实物展台。它的出现,渐渐取代了传统的胶片投影仪/幻灯机的大部分作用。视频展示台不但能将胶片上的内容投到屏幕上,而且可以将各种实物的图像投到屏幕上。通过连接投影机、电视等输出设备,可将资料、讲义、实物、幻灯片等显示出来,使用极为方便。

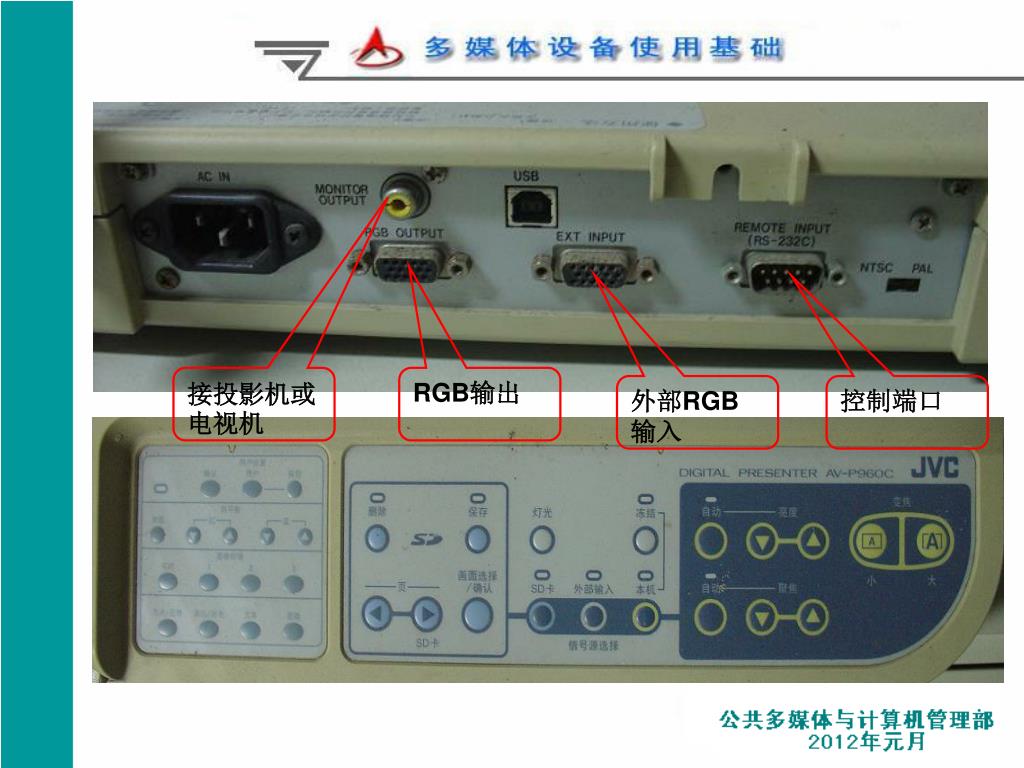

接投影机或电视机

RGB输出

外部RGB输入

控制端口

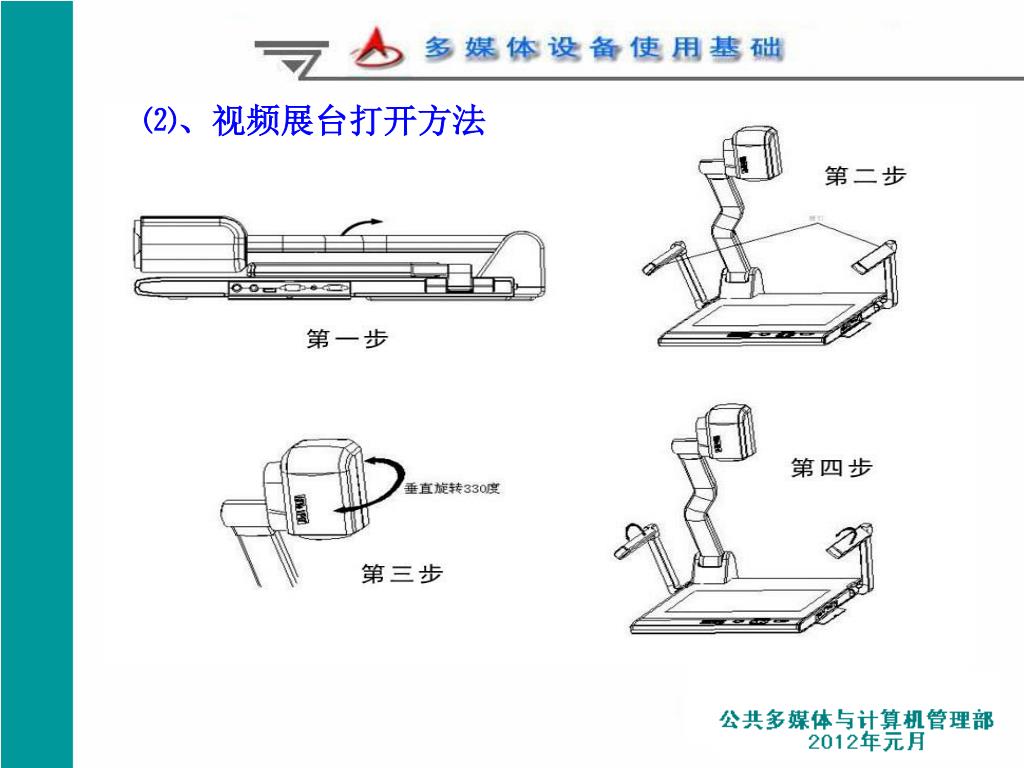

、视频展台打开方法


、展示台使用方法(JVC AV-P960C)

①、在中控操作面板上的“设备选择”栏中按“展台”按钮,在“投影信号”栏中按“展台”按钮(不同的中控操作不同,如果在无中控的多媒体教室,则不用做该操作)。

②、连接好展台的数据线与电源线,打开展台的电源按钮,按操作面板上的“灯光”按钮打开照明,选择合适的照明方式(按单次为臂光,按双次为背光)。

③、在展台操作面板上的“信号源选择”栏中按“本机”按钮。

④、通过右边的“聚焦”,“亮度”来调节展台投影效果的清晰度,通过“变焦”来调节实物展示图像大小。


台式计算机

笔记本电脑

4.计算机

⑴、计算机是多媒体教学中最重要的设备,教师制做出的各类教学课件,通过显示器或投影机显示出来。教学用计算机有台式计算机和笔记本电脑。如下图:


、笔记本电脑的使用方法

①、将多媒体教室的数据线、音频线(视需要)、网线(视需要)与笔记本电脑上的相应接口相连。

②、在中控操作面板上的“投影机控制”栏中按“电脑”按钮,再按“手提电脑”按钮。

③、按笔记本电脑的【Fn+F12】(有个带显示器 图标的键)。将笔记本电脑切换到外部视频输出状态。

(注意:不同笔记本电脑操作方式也各有不同。)

笔记本一般有三种显示模式:

A、笔记本屏幕有显示,投影仪不显示、

B、笔记本屏幕、投影仪均有显示;C、投影仪有显示、笔记本屏幕无显示。


5.影碟机、录相机、卡座

影碟机(DVD)、录相机、卡座可以将DVD、VCD、录相带、录音带等存储介质上的视频信号、音频信号播放出来送至其他接收设备上去。

影碟机(DVD)

卡座

录相机


6.音频功率放大器

一般称功放,它的作用是可以将音频信号的音量、音调放大或减小,升高或降低。如下图:

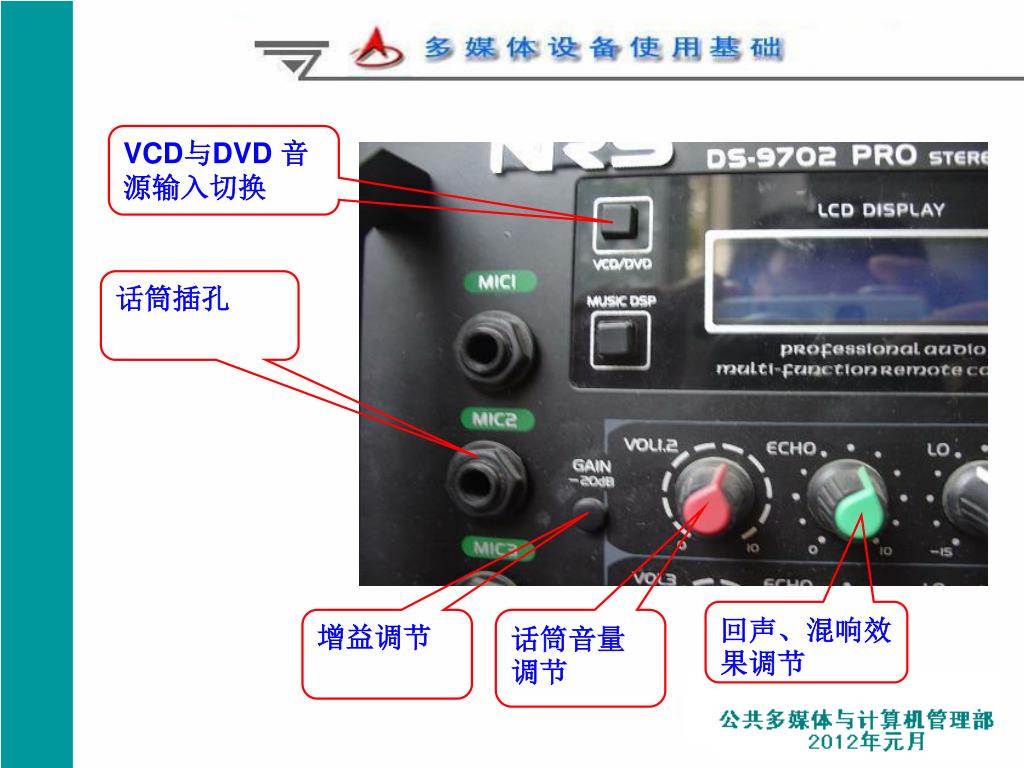

VCD与DVD 音源输入切换

话筒插孔

回声、混响效果调节

增益调节

话筒音量调节


总音量调节

电源开关

混响回声效果调节

MUSIC中音调节

MUSIC高音调节

MUSIC左右声道平衡调节

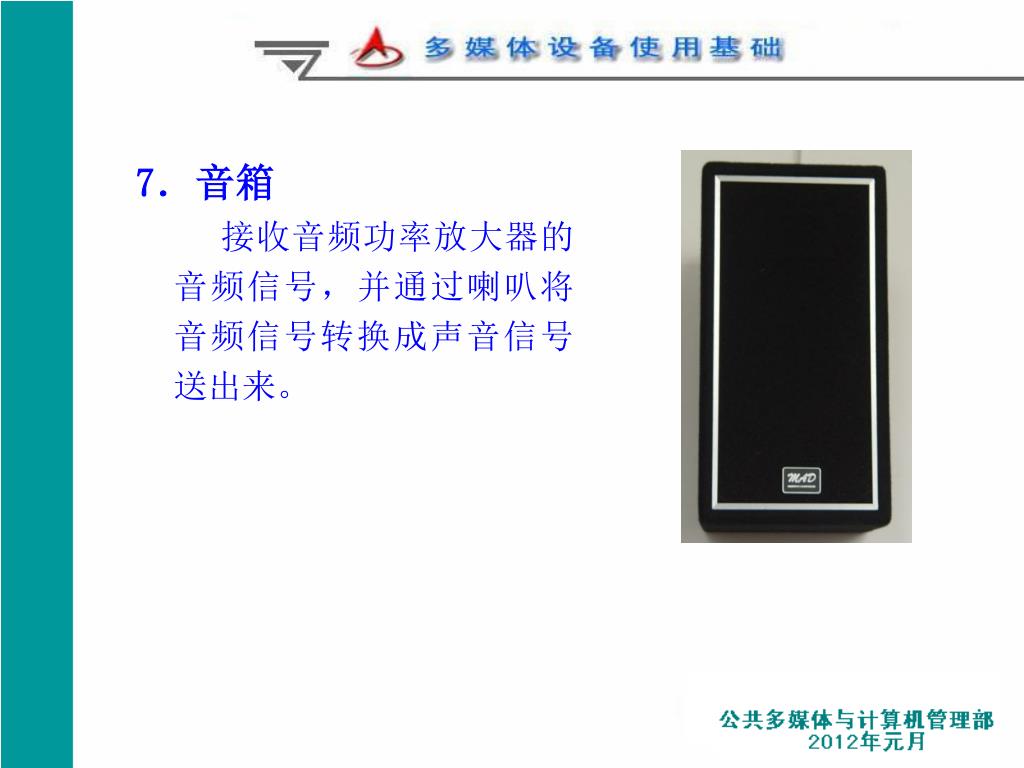

7.音箱

接收音频功率放大器的音频信号,并通过喇叭将音频信号转换成声音信号送出来。


8.麦克风(话筒)

声音信号通过麦克风可以转换成音频信号,再通过音频功率放大器将音频信号放大并送到音箱。

电源开关

上课时注意打开,下课后注意关闭!


9、信号切换器和VGA分配器⑴、信号切换器

当开关打到“A”时送出的是“A”路信号。当开关打到“B”时送出的是“B”路信号。

教室里的台式计算机输出的信号接在信号切换器的“A ”端, 如果自带笔记本电脑请将信号切换器的开关打到“B”端。

⑵、VGA分配器

它的主要作用是将输入进来的信号再以多路输出的形式送出去。

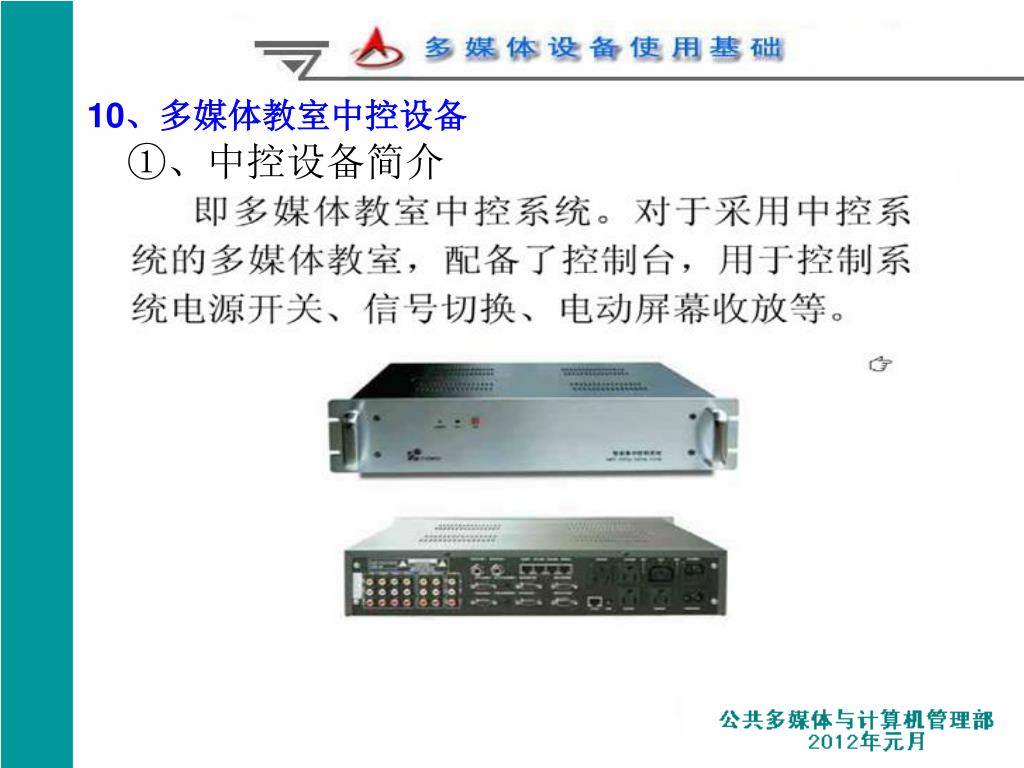

10、多媒体教室中控设备①、中控设备简介


2 4 5
、中控操作面板(东区图2、图4、图5)


11.各种常用的连接线材


数据信号A

VGA

分配器

A B

信号切换

数据信号 B

视频信号

音频信号

音频信号

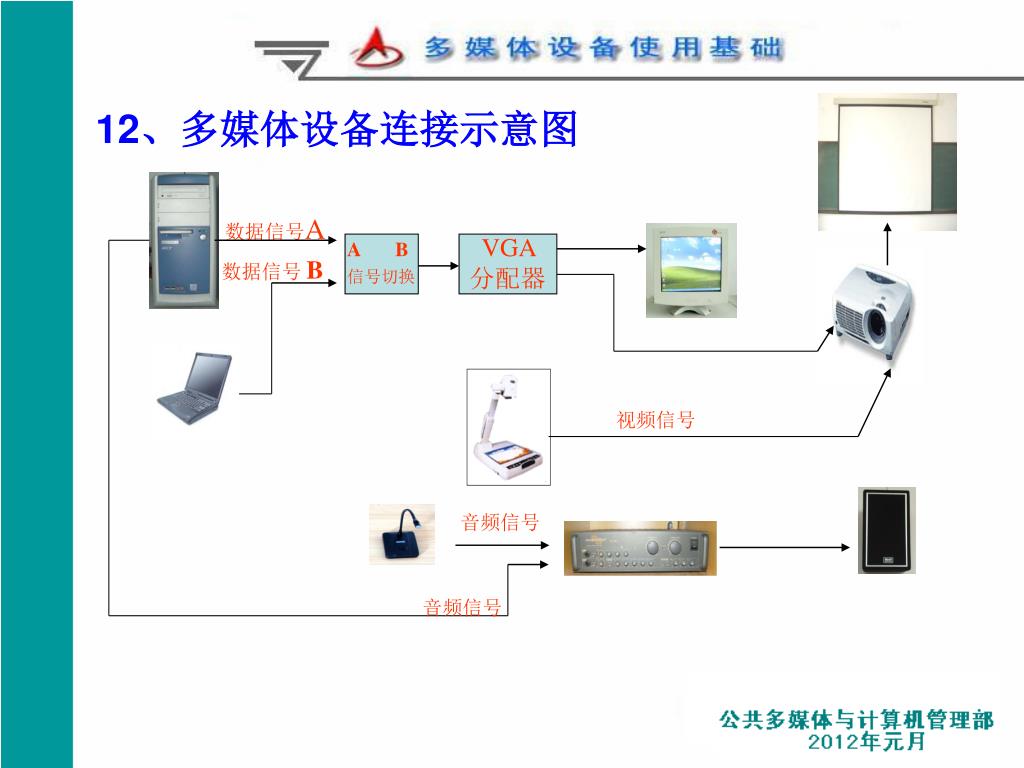

12、多媒体设备连接示意图


三、多媒体教室设备操作规程

1、A101多媒体教室操作规程

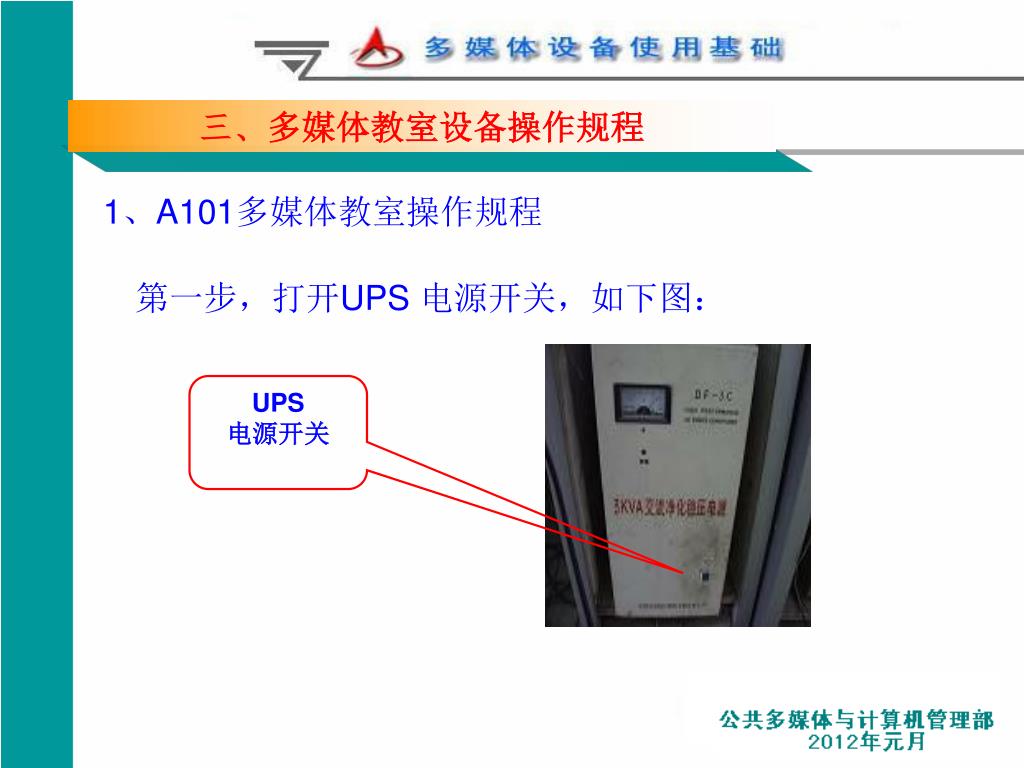

第一步,打开UPS 电源开关,如下图:

UPS

电源开关


第二步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。第二步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。

第三步,依次打开功放机、话筒电源开关。

第四步,如果话筒、电脑的音量太大或太小,调节话筒音量旋钮与总音量旋钮直至话筒音量、电脑声音大小合适为止。如下图:

总音量开关

功放电源

混响调节

话筒插孔

话筒音量调节

外部音源输入切换


台式机与笔记本电脑信号切换第二步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。

接笔记本电脑数据线

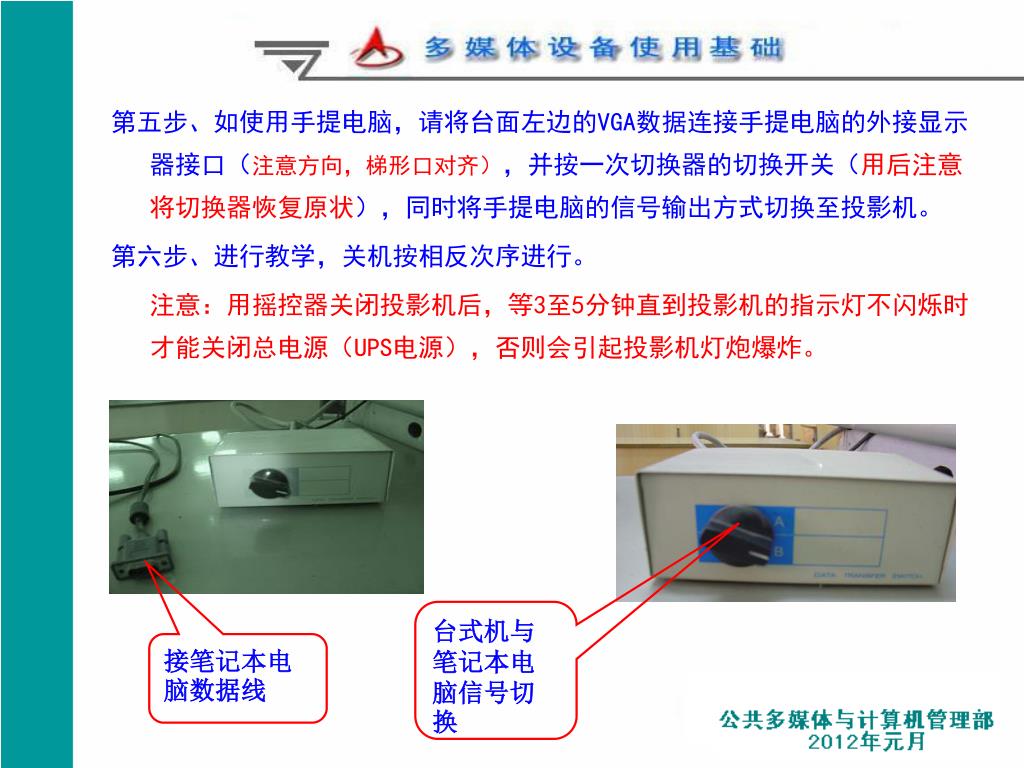

第五步、如使用手提电脑,请将台面左边的VGA数据连接手提电脑的外接显示器接口(注意方向,梯形口对齐),并按一次切换器的切换开关(用后注意将切换器恢复原状),同时将手提电脑的信号输出方式切换至投影机。

第六步、进行教学,关机按相反次序进行。

注意:用摇控器关闭投影机后,等3至5分钟直到投影机的指示灯不闪烁时才能关闭总电源(UPS电源),否则会引起投影机灯炮爆炸。


2第二步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。、东108多媒体教室操作规程

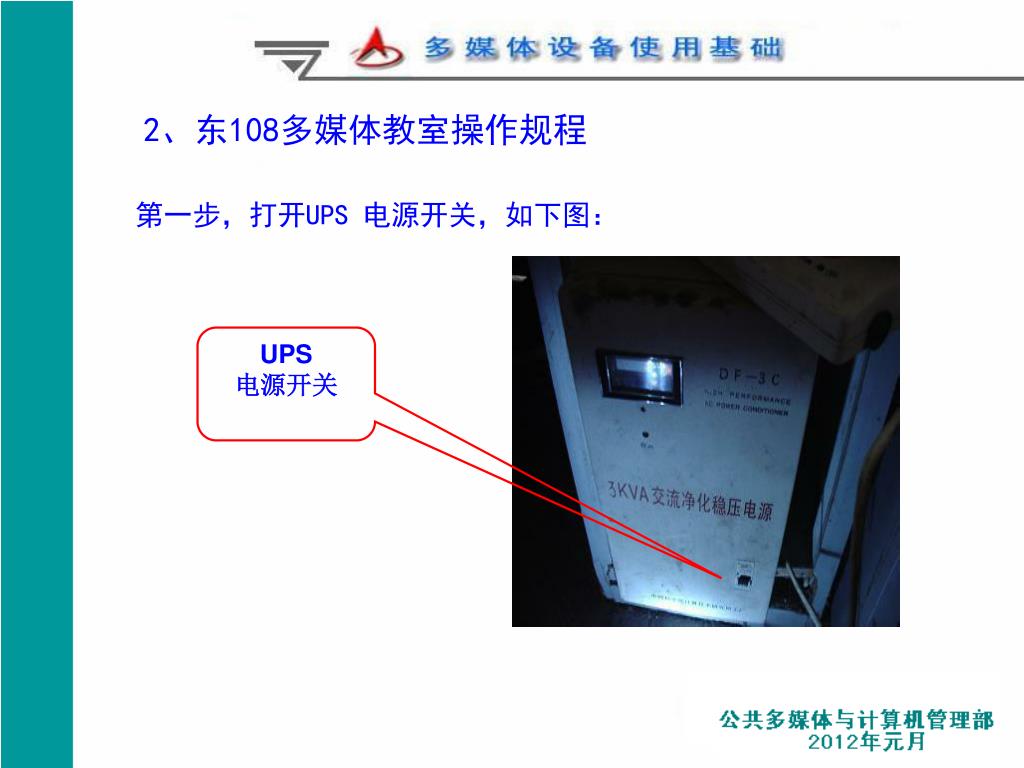

第一步,打开UPS 电源开关,如下图:

UPS

电源开关


第二步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。第二步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。

第三步,依次打开功放机、话筒电源开关。

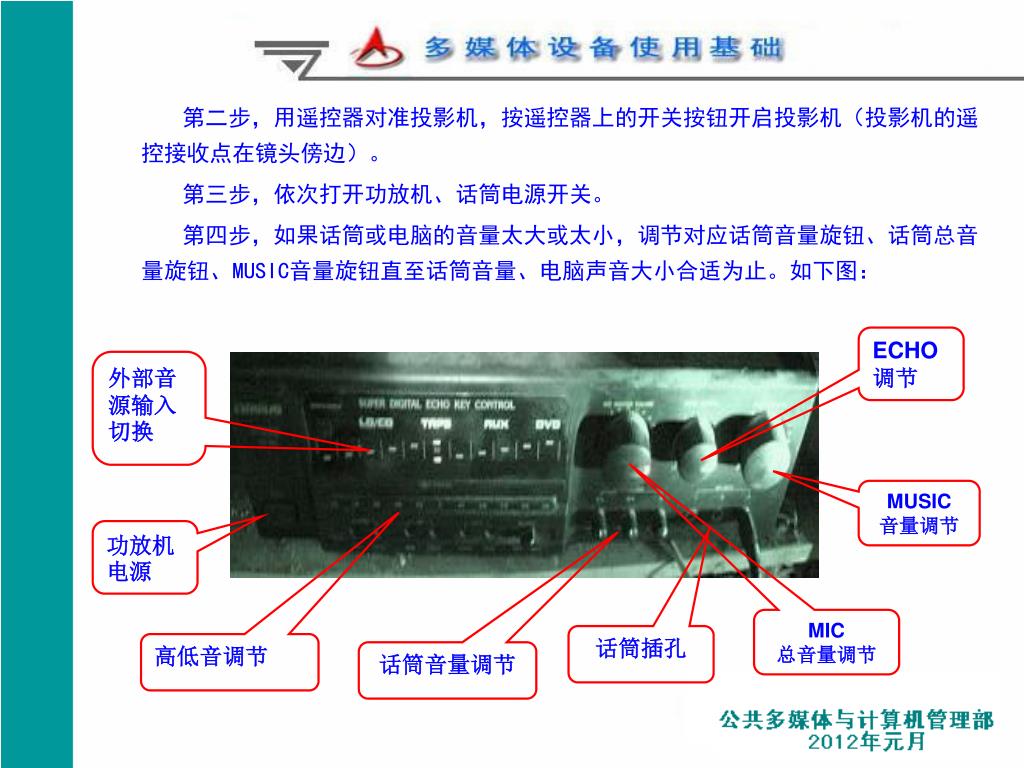

第四步,如果话筒或电脑的音量太大或太小,调节对应话筒音量旋钮、话筒总音量旋钮、MUSIC音量旋钮直至话筒音量、电脑声音大小合适为止。如下图:

ECHO

调节

外部音源输入切换

MUSIC

音量调节

功放机电源

MIC

总音量调节

话筒插孔

高低音调节

话筒音量调节


第五步、如使用手提电脑,请将台面左边的第二步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。VGA数据线连接手提电脑的外接显示器接口(注意方向,梯形口对齐),并按一次切换器的切换开关(用后注意将切换器恢复原状) ,同时将手提电脑的信号输出方式切换至投影机。

第六步、进行教学,关机按相反次序进行。

注意:用摇控器关闭投影机后,等3至5分钟直到投影机的指示灯不闪烁时才能关闭总电源(UPS电源),否则会引起投影机灯炮爆炸。

接笔记本电脑数据线

台式机与笔记本电脑信号切换


3第二步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。、东208多媒体教室操作规程

第一步,打开设备总电源开关,如下图:

电源开关


第二步,按中控面板上第二步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。“总电源”按钮(左边红色的按)。

总电源按钮


第三步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。第三步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。

第四步,依次打开功放机、话筒电源开关。

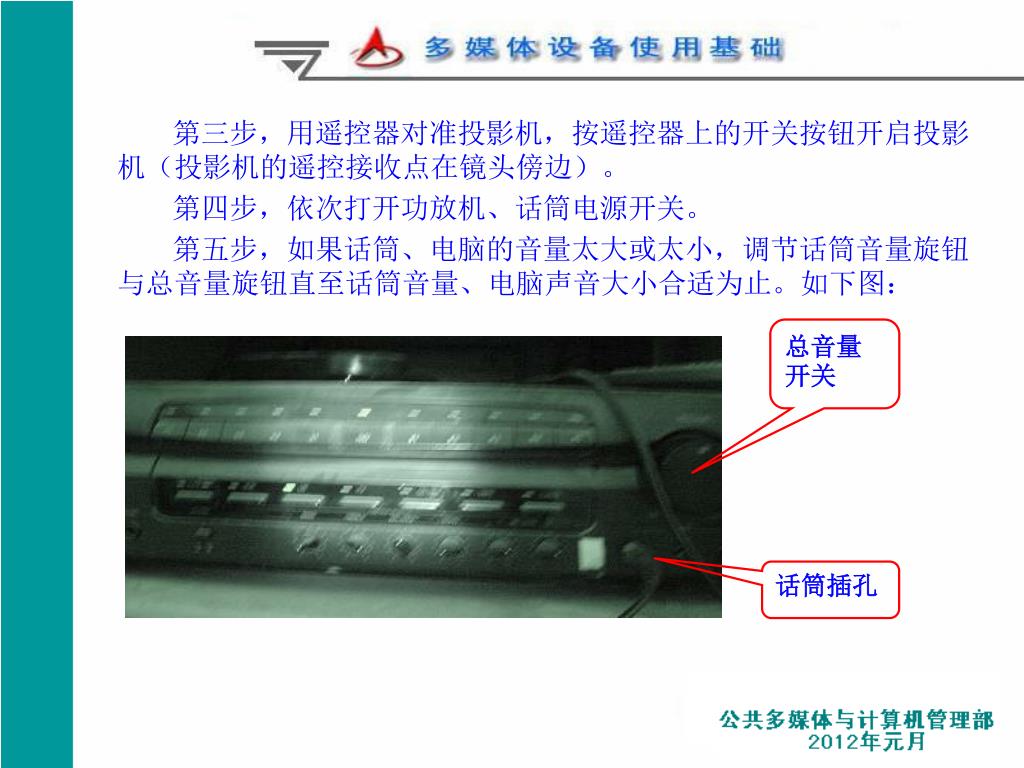

第五步,如果话筒、电脑的音量太大或太小,调节话筒音量旋钮与总音量旋钮直至话筒音量、电脑声音大小合适为止。如下图:

总音量开关

话筒插孔

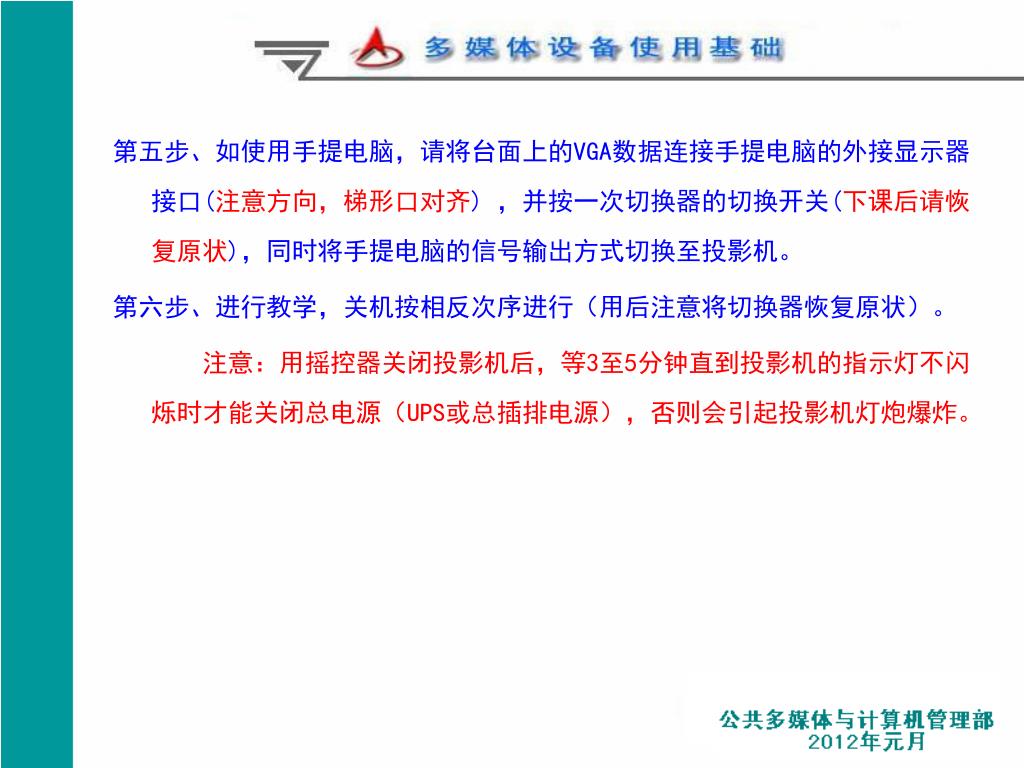

第五步、如使用手提电脑,请将台面上的第三步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。VGA数据连接手提电脑的外接显示器接口(注意方向,梯形口对齐) ,并按一次切换器的切换开关(下课后请恢复原状),同时将手提电脑的信号输出方式切换至投影机。

第六步、进行教学,关机按相反次序进行(用后注意将切换器恢复原状)。

注意:用摇控器关闭投影机后,等3至5分钟直到投影机的指示灯不闪烁时才能关闭总电源(UPS或总插排电源),否则会引起投影机灯炮爆炸。


4第三步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。、图2、图4、图5多媒体教室操作规程

第一步,打开墙壁上的电源开关,如下图:

电源开关

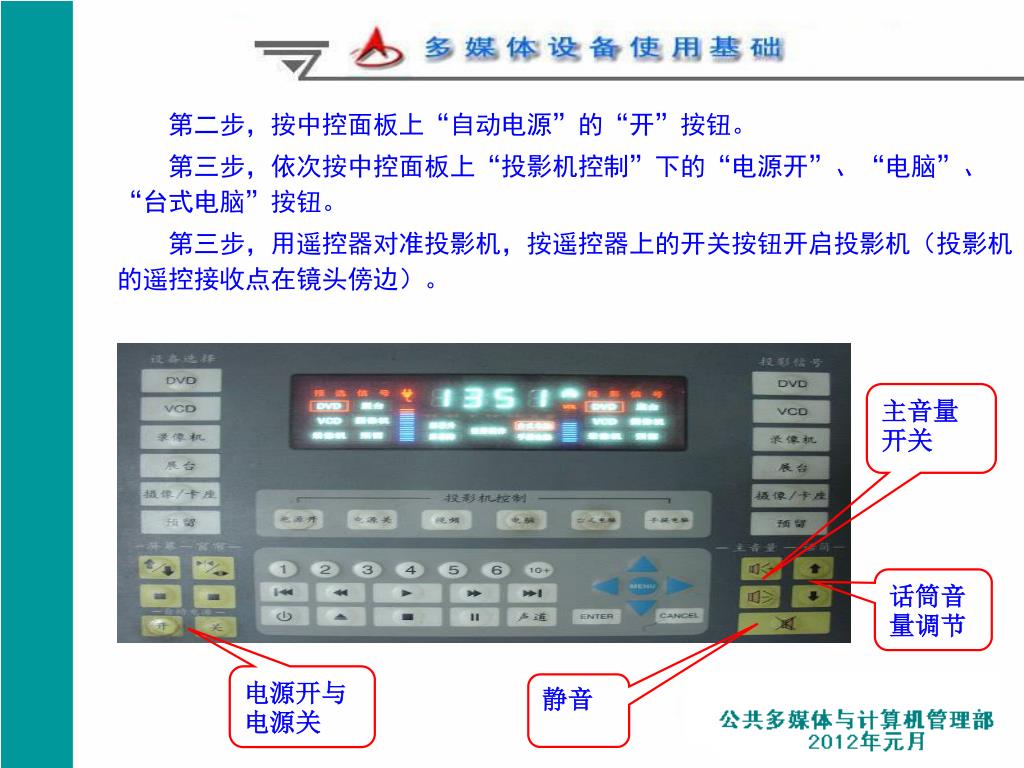

第二步,按中控面板上第三步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。“自动电源”的“开”按钮。

第三步,依次按中控面板上“投影机控制”下的“电源开”、“电脑”、“台式电脑”按钮。

第三步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。

主音量开关

话筒音量调节

电源开与电源关

静音

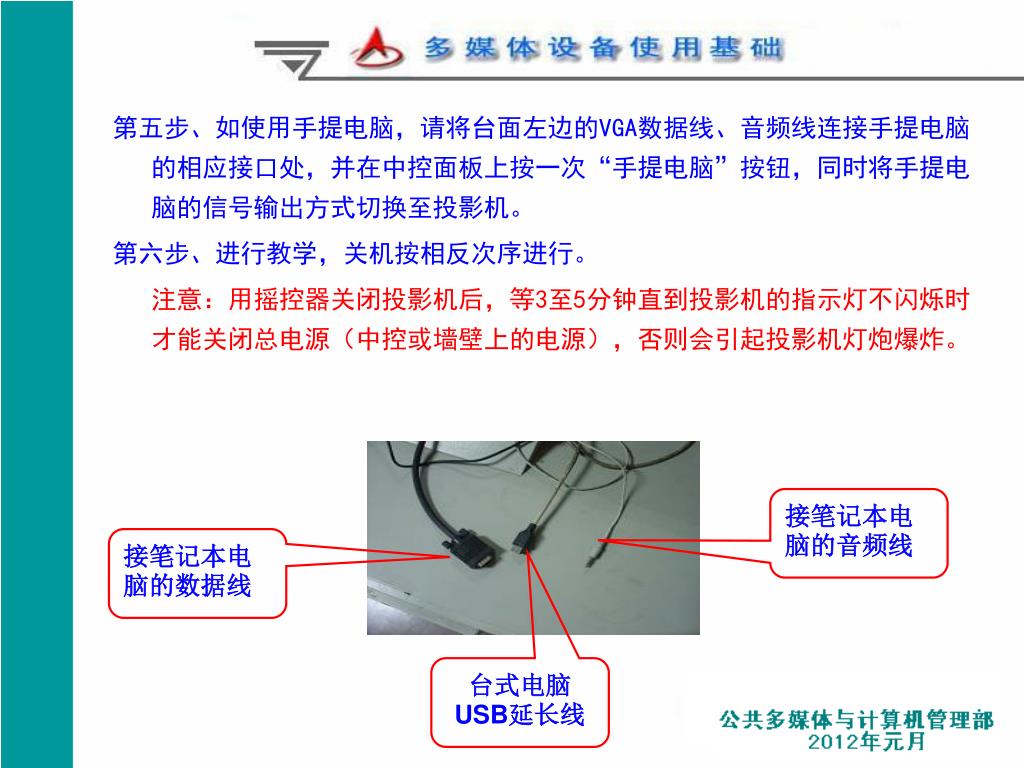

第五步、如使用手提电脑,请将台面左边的第三步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。VGA数据线、音频线连接手提电脑的相应接口处,并在中控面板上按一次“手提电脑”按钮,同时将手提电脑的信号输出方式切换至投影机。

第六步、进行教学,关机按相反次序进行。

注意:用摇控器关闭投影机后,等3至5分钟直到投影机的指示灯不闪烁时才能关闭总电源(中控或墙壁上的电源),否则会引起投影机灯炮爆炸。

接笔记本电脑的音频线

接笔记本电脑的数据线

台式电脑USB延长线


5第三步,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。、简易多媒体教室设备操作规程

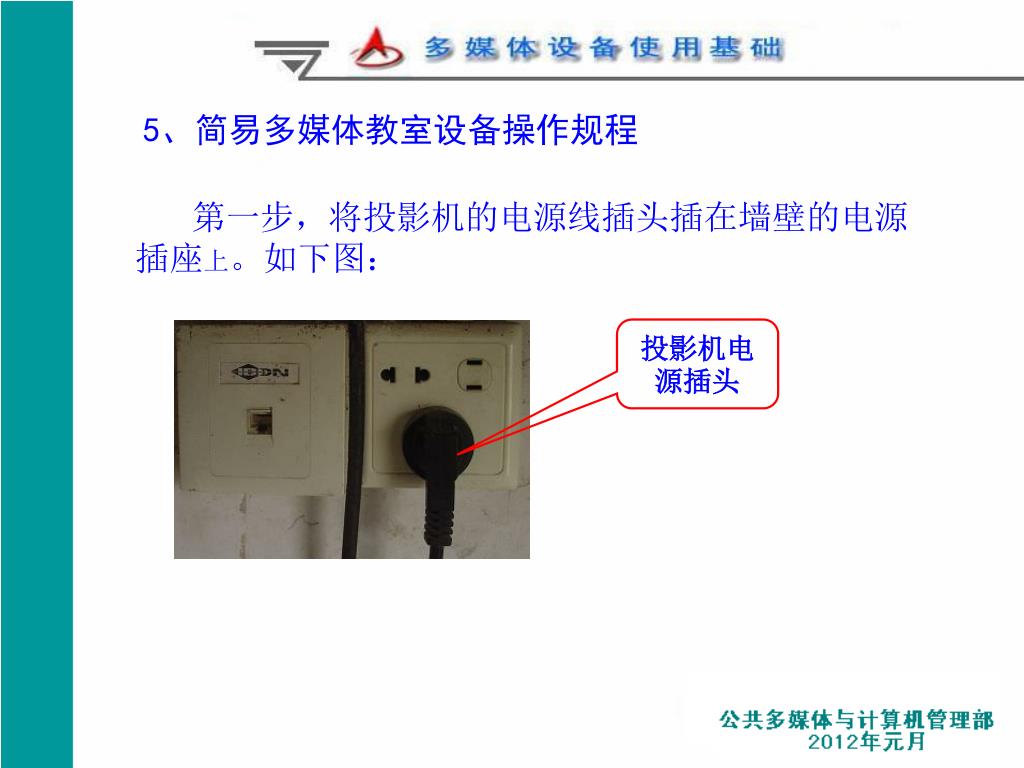

第一步,将投影机的电源线插头插在墙壁的电源插座上。如下图:

投影机电源插头

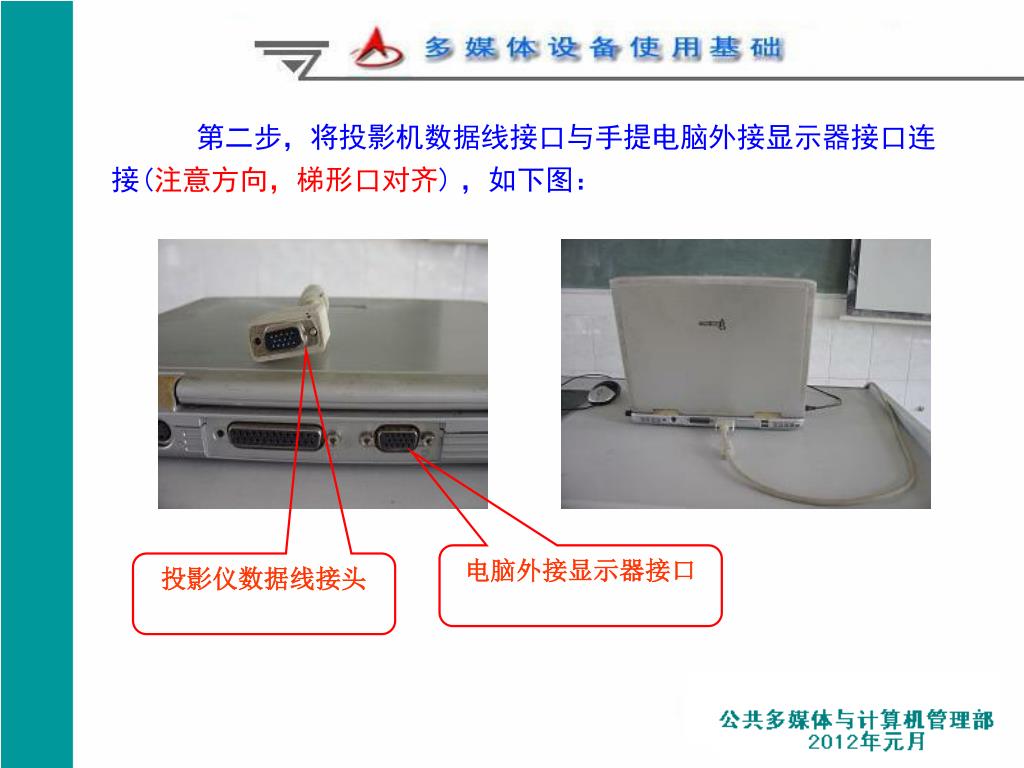

第二步,将投影机数据线接口与手提电脑外接显示器接口连接第二步,将投影机数据线接口与手提电脑外接显示器接口连接(注意方向,梯形口对齐),如下图:

电脑外接显示器接口

投影仪数据线接头


第三步,启动笔记本电脑,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。第三步,启动笔记本电脑,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。

第四步,将手提电脑的信号输出方式切换至投影机。

第五步,进行教学,关机按相反次序进行。

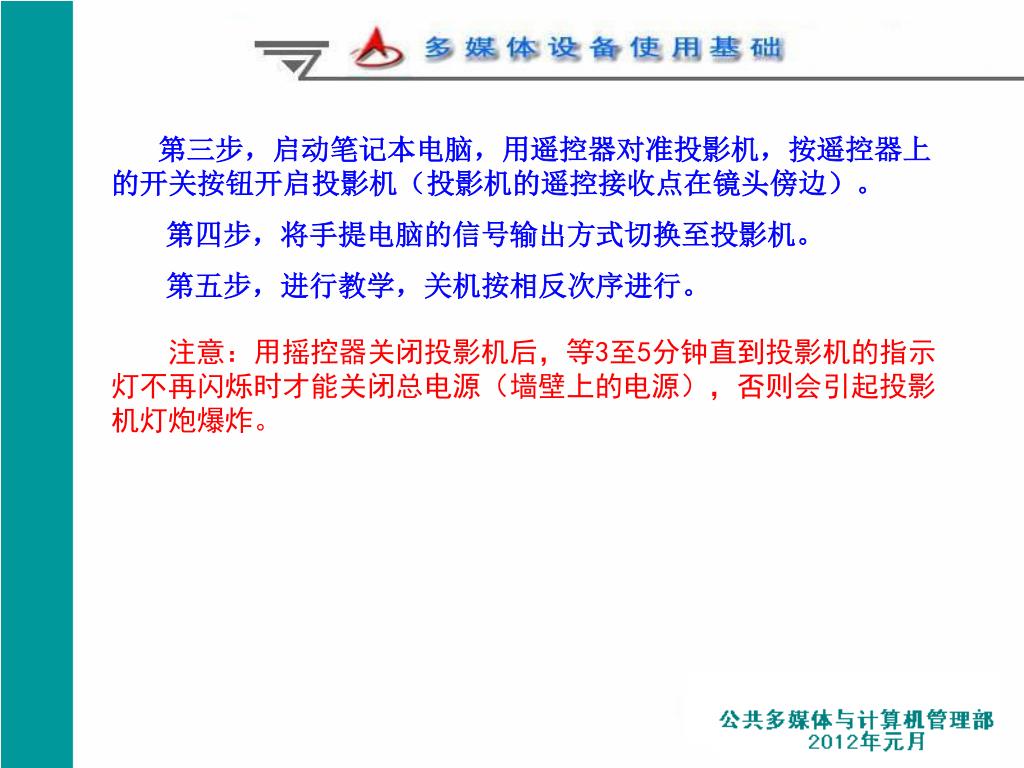

注意:用摇控器关闭投影机后,等3至5分钟直到投影机的指示灯不再闪烁时才能关闭总电源(墙壁上的电源),否则会引起投影机灯炮爆炸。


6第三步,启动笔记本电脑,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。、西校区多媒体教室操作规程

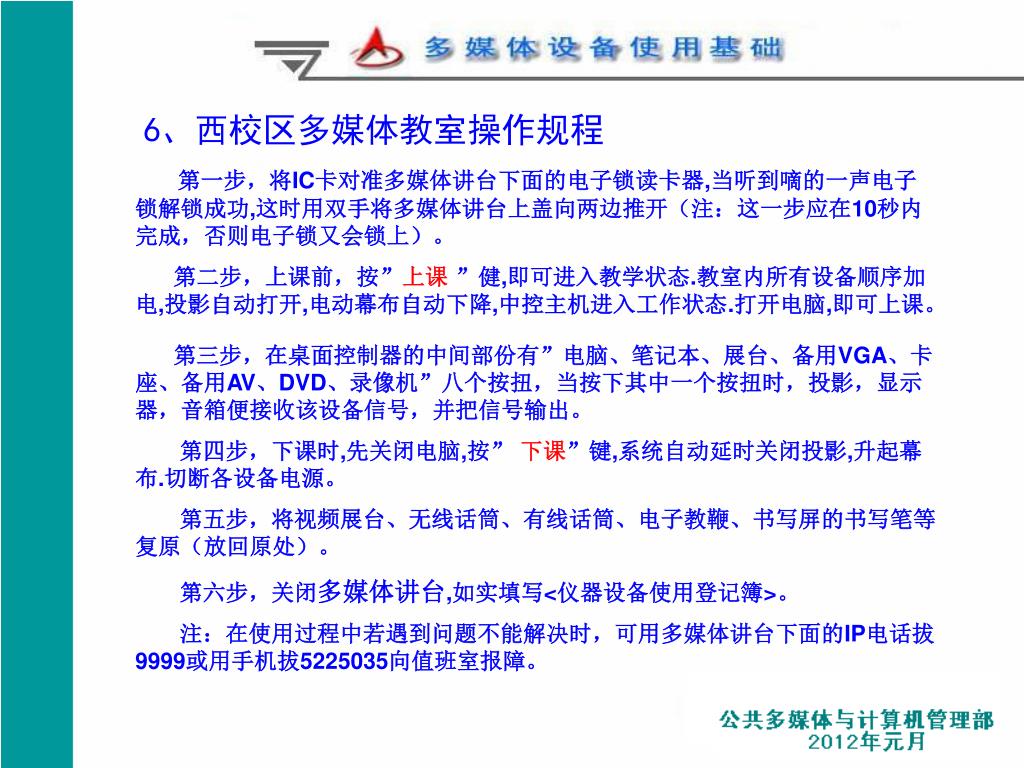

第一步,将IC卡对准多媒体讲台下面的电子锁读卡器,当听到嘀的一声电子锁解锁成功,这时用双手将多媒体讲台上盖向两边推开(注:这一步应在10秒内完成,否则电子锁又会锁上)。

第二步,上课前,按”上课 ”健,即可进入教学状态.教室内所有设备顺序加电,投影自动打开,电动幕布自动下降,中控主机进入工作状态.打开电脑,即可上课。

第三步,在桌面控制器的中间部份有”电脑、笔记本、展台、备用VGA、卡座、备用AV、DVD、录像机”八个按扭,当按下其中一个按扭时,投影,显示器,音箱便接收该设备信号,并把信号输出。

第四步,下课时,先关闭电脑,按” 下课”键,系统自动延时关闭投影,升起幕布.切断各设备电源。

第五步,将视频展台、无线话筒、有线话筒、电子教鞭、书写屏的书写笔等复原(放回原处)。

第六步,关闭多媒体讲台,如实填写<仪器设备使用登记簿>。

注:在使用过程中若遇到问题不能解决时,可用多媒体讲台下面的IP电话拔9999或用手机拔5225035向值班室报障。


四、多媒体教室设备使用注意事项第三步,启动笔记本电脑,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。

1、严禁在设备处于工作状态下切断设备总电源,因投影机须关闭3分钟后方可切断设备总电源。

2、连接信号线时,请小心对准针孔,发现无法插入,不要强行连接,以免损坏针头。

3、电动银幕在升降中途,不得反方向操作。须在银幕升降到位后方可再次操作,以免开关触点烧坏。

4、上课时请拉上窗帘以确保投影机有较好的投影效果。

5、电脑的C盘已经被软件保护,教师课件应放置于其他硬盘分区。如果需要安装软件,请联系多媒体维护员协助安装。

6、功放与话筒的音量开始不要开得太大,以免损坏音箱。


7第三步,启动笔记本电脑,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。、不要将粉笔等放在多媒体讲台上,以免掉进多媒体讲台损坏多媒体教学设备。

8、用来开多媒体讲台电子锁的IC卡只能由任课教师本人使用,不能借给他人。没有卡的老师要用多媒体教室上课可以向教育技术中心公共多媒体与计算机管理部申请。

9、上课前注意观察一下多媒体设备是否齐全,如有问题及时向多媒体教室管理员与技术员联系,下课后注意如实填写《仪器设备使用登记簿》。请记住一定要关好多媒体设备与讲台再离开教室,以免设备丢失。

10、有线话筒用完后注意关闭电源,无线话筒用完后记得插上电源充电,以免影响下次上课使用。

11、要求熟练操作所有多媒体设备,严格遵守操作程序。如按正常步骤操作仍无法使用,请与管理员或维护员联系,请勿自己动手乱动设备。


五、多媒体设备常见故障及排除方法第三步,启动笔记本电脑,用遥控器对准投影机,按遥控器上的开关按钮开启投影机(投影机的遥控接收点在镜头傍边)。

1、投影没有VGA信号(计算机信号),可能的原因有:

①、VGA分配器的电源没有打开。解决办法:打开VGA分配器的电源,电源指示灯亮即可。

②、未进行信号切换。解决办法:用切换器或中控操作面板上的相关按钮进行信号切换。

③、笔记本电脑的显示模式不对。用相关的功能键将笔记本电脑切换到外部视频输出状态或重新启动笔记电脑。

④、投影机的数据输入端口与数据线对应的接口不一致。解决办法:用摇控器切换数据输入端口或搜索数据源。

2、话筒无声音。

可能原因有:话筒电源开关未开;功放或中控上的音量开关未开;话筒无电池。 解决办法:打开电源开关,调节音量按钮或装上新的电池。

3、电脑无声音。

可能原因:功放或中控未进行音源输入切换。解决办法:进行音源切换。
