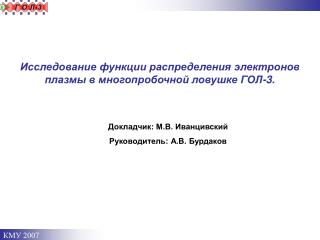

  1. Исследование функции распределения электронов плазмы в многопробочной ловушке ГОЛ-3. Докладчик: М.В. Иванцивский Руководитель: А.В. Бурдаков

  2. Описание диагностики 40 Дж, 1058 нм, 15нс Расположение диагностики Ленточный диод Соленоид Выходной узел Катушка маг. поля Схема диагностики

  3. Описание диагностики Схема неодимового лазера поворотные зеркала линзы сферическое зеркало ГОС-1001(ГЛС-6) (однопроходный) поворотные призмы Пространственный фильтр фокусирующая линза ГОС-1001 (пятипроходный) кювета с просветляющейся жидкостью сферическое зеркало с аксиальным отверстием в центре задающий генератор (GSGG)

  4. Описание диагностики

  5. Описание диагностики Схема измерения рассеянного света

  6. Описание диагностики Схема измерения рассеянного света продольная скорость навстречу пучку пучок продольная скорость вдоль пучка поперечная скорость 80 900

  7. Описание диагностики Схема измерения рассеянного света продольная скорость навстречу пучку пучок продольная скорость вдоль пучка поперечная скорость 80 900

  8. Описание диагностики Схема измерения рассеянного света Параболическое зеркало Световод Рассеянный свет Диафрагмы Прямое зеркало Лазер Плазма Диафрагмы Регистрация 900 рассеяния

  9. Описание диагностики Расположение диагностик.

  10. Результаты Спектр света, рассеянного на угол 900 2e, нм2 1013 1012 1011 1010 dNe/d, см-3/нм 0 1234 5 6 ~6 мкс после начала инжекции пучка Еe, кэВ Наблюдается электронная температура 2-4 кэВ

  11. Результаты Сравнение лазерных и диамагнитных измерений

  12. Результаты Спектр света, рассеянного на угол 80 в направлении пучка 2e, нм2 0 100 500 1000 1500 2000 PL7496t=3.2мкс PL7506 t=4.3 мкс PL7438t=5.8мкс Те= 1.70.2 кэВ dNe/d, см-3/нм 0 5 10 15 20 25 Еe, кэВ

  13. Выводы Основные результаты • Создана диагностика, позволяющая измерять рассеяние лазерного излучения, как на угол 900, так и на угол 80; • Произведены измерения спектра рассеянного излучения на углы 8 и 90 градусов; • В экспериментах получена электронная “температура” 2-4 кэВ при плотности 0.2 1015 см-3 по 900 рассеянию. Наблюдается модуляция электронной плотности и “температуры”; • Показано, что спектр рассеянного излучения не может быть описан максвелловским распределением электронов в плазме. Планы • Одновременное исследование продольной и поперечной компоненты функции распределения электронов.
