Presentation Transcript


5197462

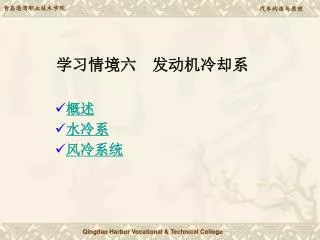

学习情境六发动机冷却系

  • 概述

  • 水冷系

  • 风冷系统


5197462

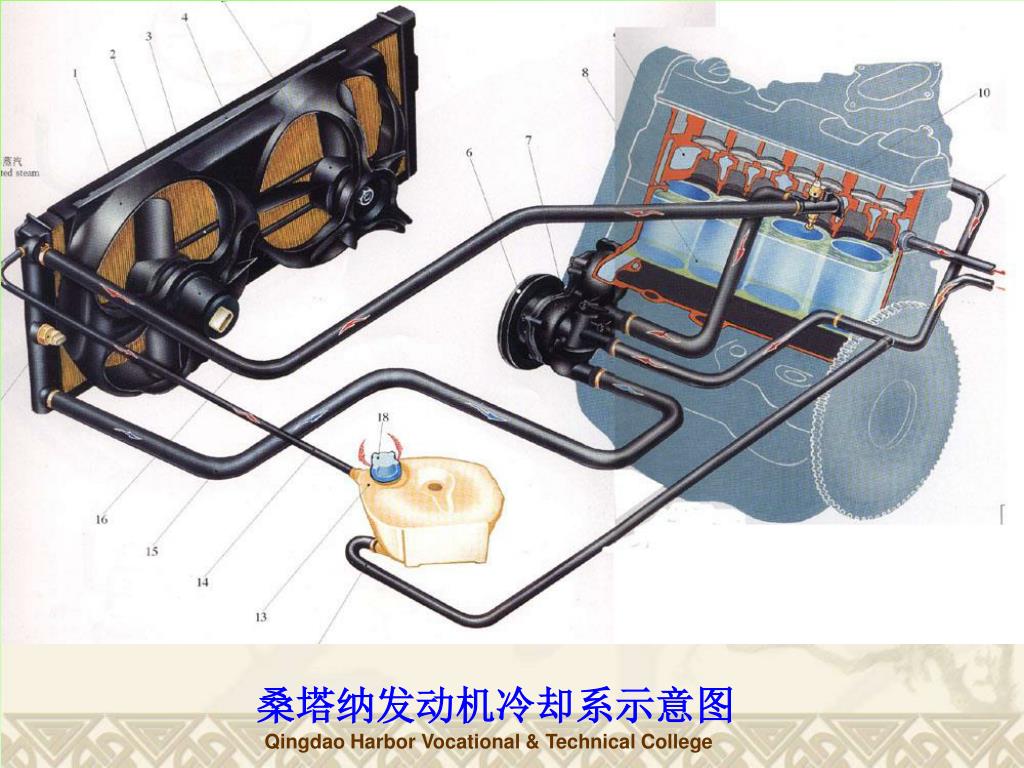

桑塔纳发动机冷却系示意图


5197462

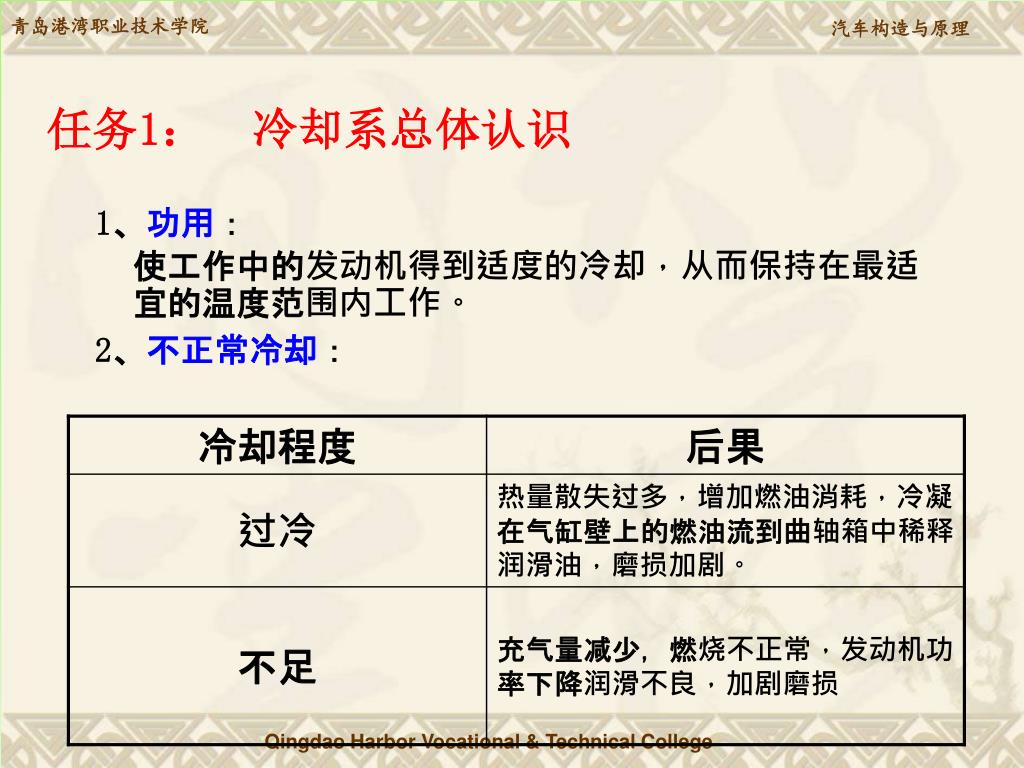

任务1: 冷却系总体认识

1、功用:

使工作中的发动机得到适度的冷却,从而保持在最适宜的温度范围内工作。

2、不正常冷却:


5197462

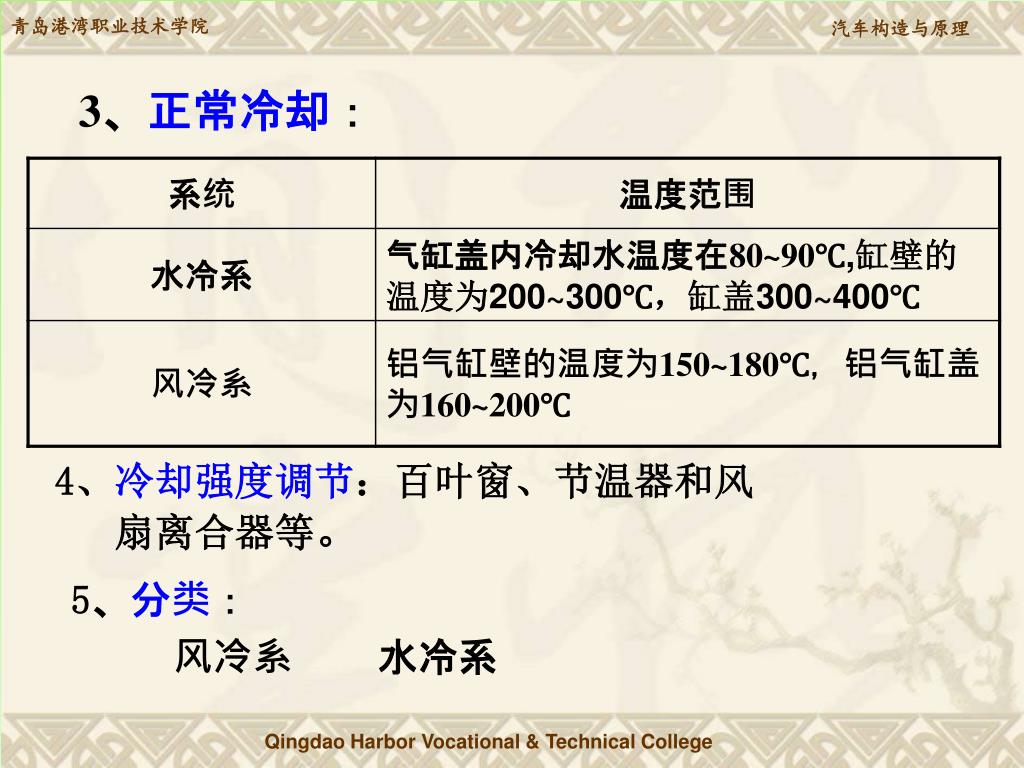

3、正常冷却:

4、冷却强度调节:百叶窗、节温器和风

扇离合器等。

5、分类:

风冷系水冷系


5197462

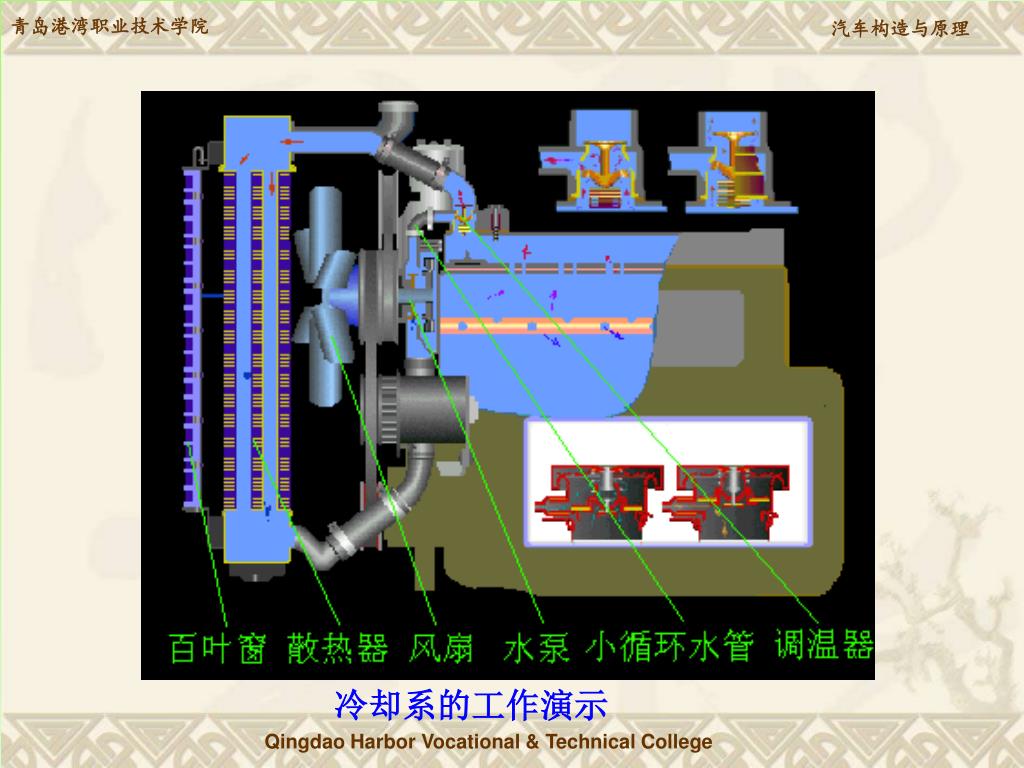

冷却系的工作演示


5197462

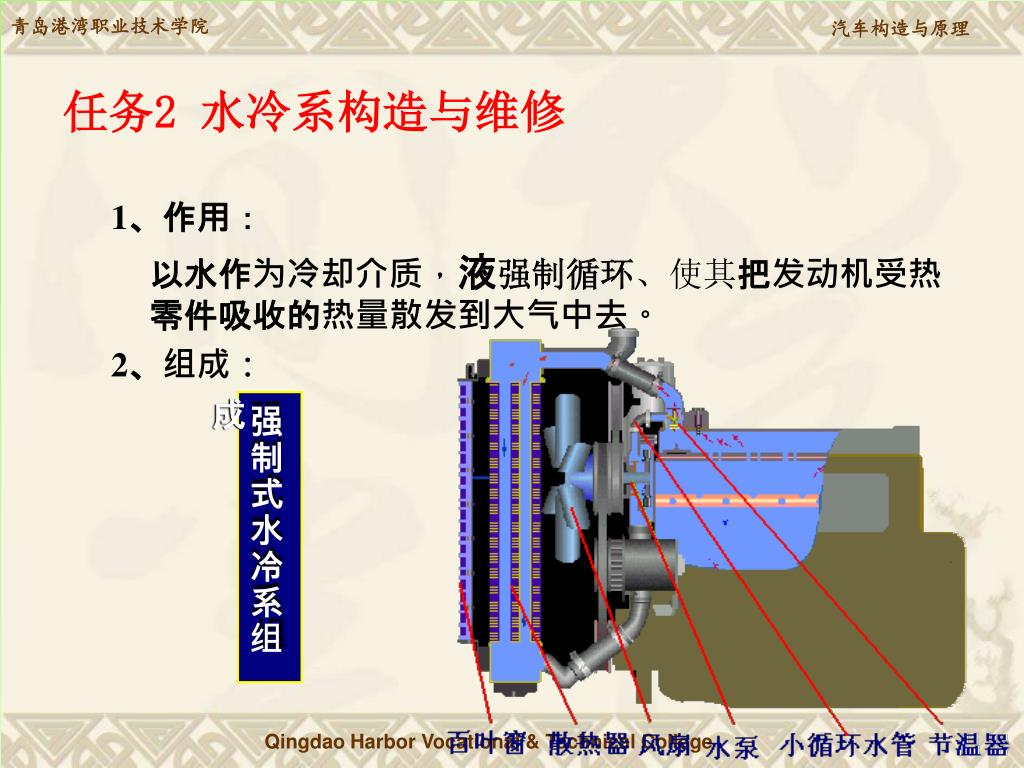

任务2 水冷系构造与维修

1、作用:

以水作为冷却介质,液强制循环、使其把发动机受热零件吸收的热量散发到大气中去。

2、组成:

强制式水冷系组成


5197462

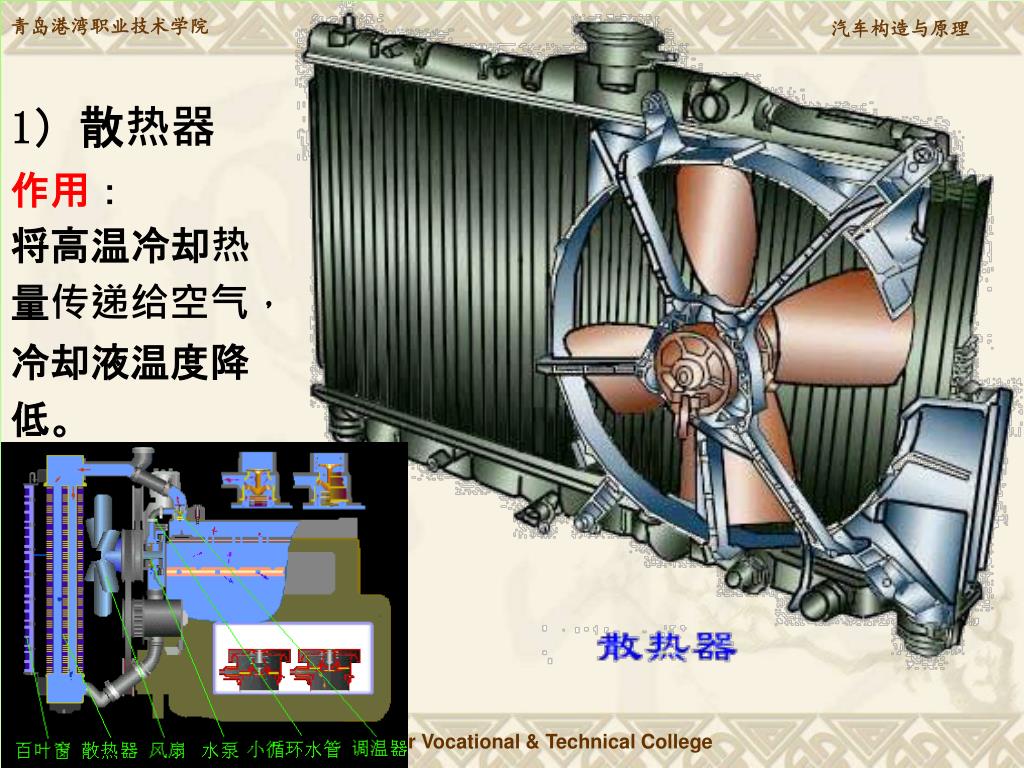

1)散热器

作用:

将高温冷却热

量传递给空气,

冷却液温度降

低。


5197462

散热器芯分类:

冷却管为何制成扁圆形?


5197462

散热器盖

散热器的材料:

上贮水室

黄铜、铝

结构:

散热片

下贮水室


5197462

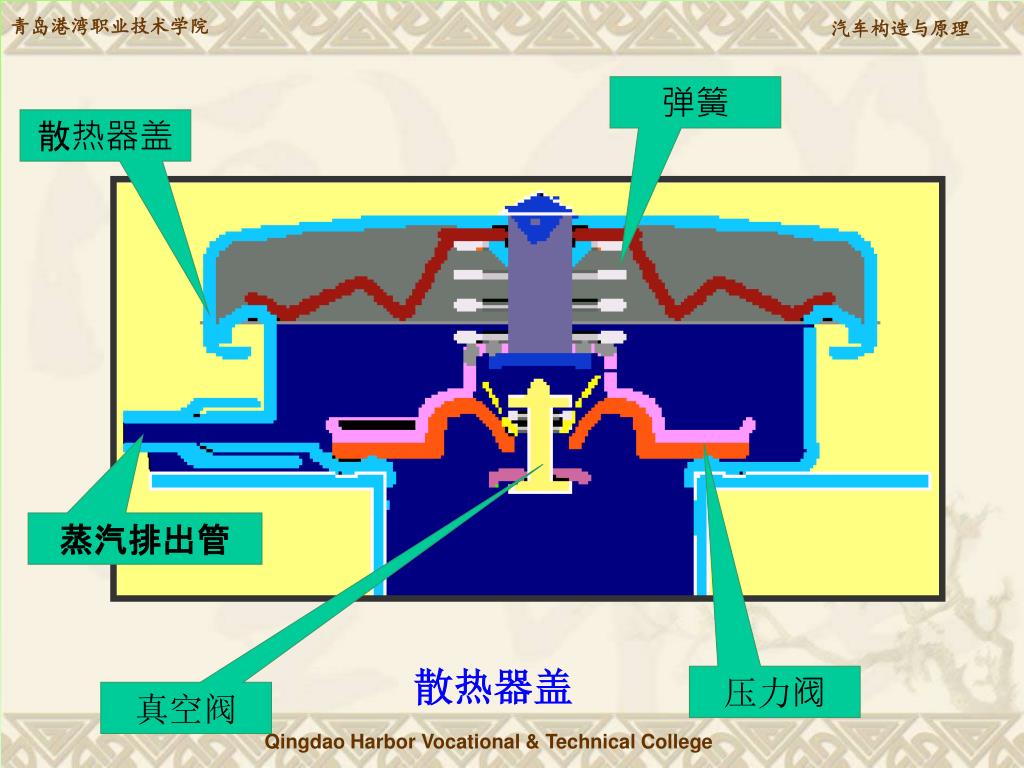

弹簧

散热器盖

蒸汽排出管

散热器盖

压力阀

真空阀


5197462

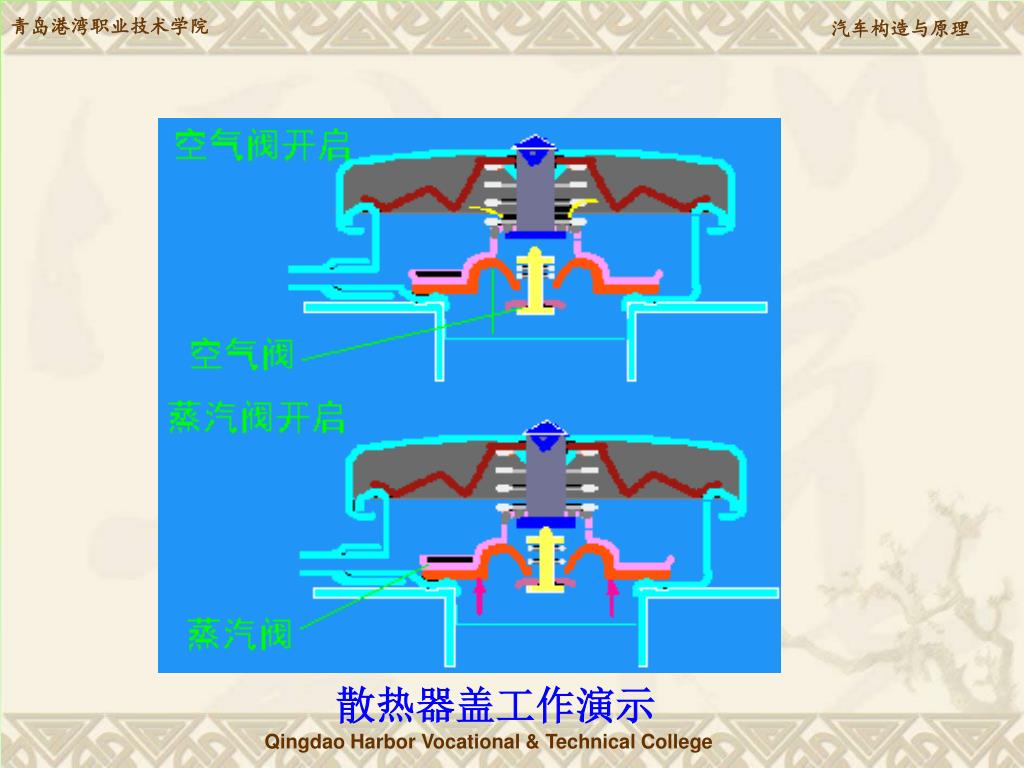

散热器盖工作演示


5197462

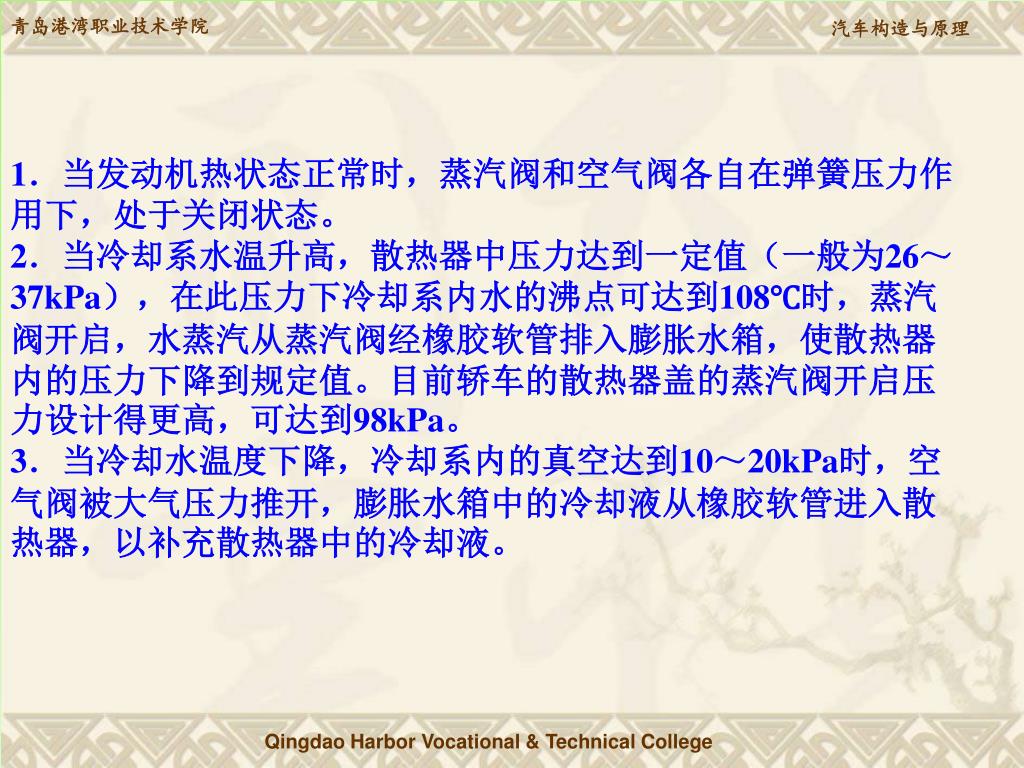

1.当发动机热状态正常时,蒸汽阀和空气阀各自在弹簧压力作用下,处于关闭状态。2.当冷却系水温升高,散热器中压力达到一定值(一般为26~37kPa),在此压力下冷却系内水的沸点可达到108℃时,蒸汽阀开启,水蒸汽从蒸汽阀经橡胶软管排入膨胀水箱,使散热器内的压力下降到规定值。目前轿车的散热器盖的蒸汽阀开启压力设计得更高,可达到98kPa。3.当冷却水温度下降,冷却系内的真空达到10~20kPa时,空气阀被大气压力推开,膨胀水箱中的冷却液从橡胶软管进入散热器,以补充散热器中的冷却液。


5197462

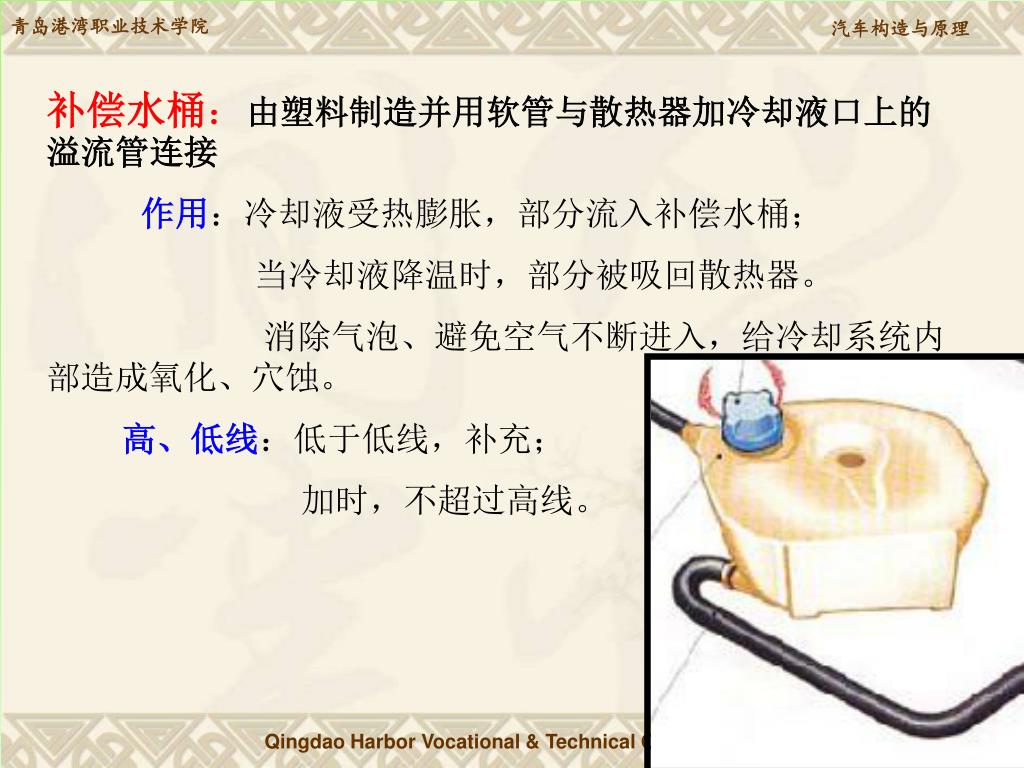

补偿水桶:由塑料制造并用软管与散热器加冷却液口上的溢流管连接

作用:冷却液受热膨胀,部分流入补偿水桶;

当冷却液降温时,部分被吸回散热器。

消除气泡、避免空气不断进入,给冷却系统内部造成氧化、穴蚀。

高、低线:低于低线,补充;

加时,不超过高线。


5197462

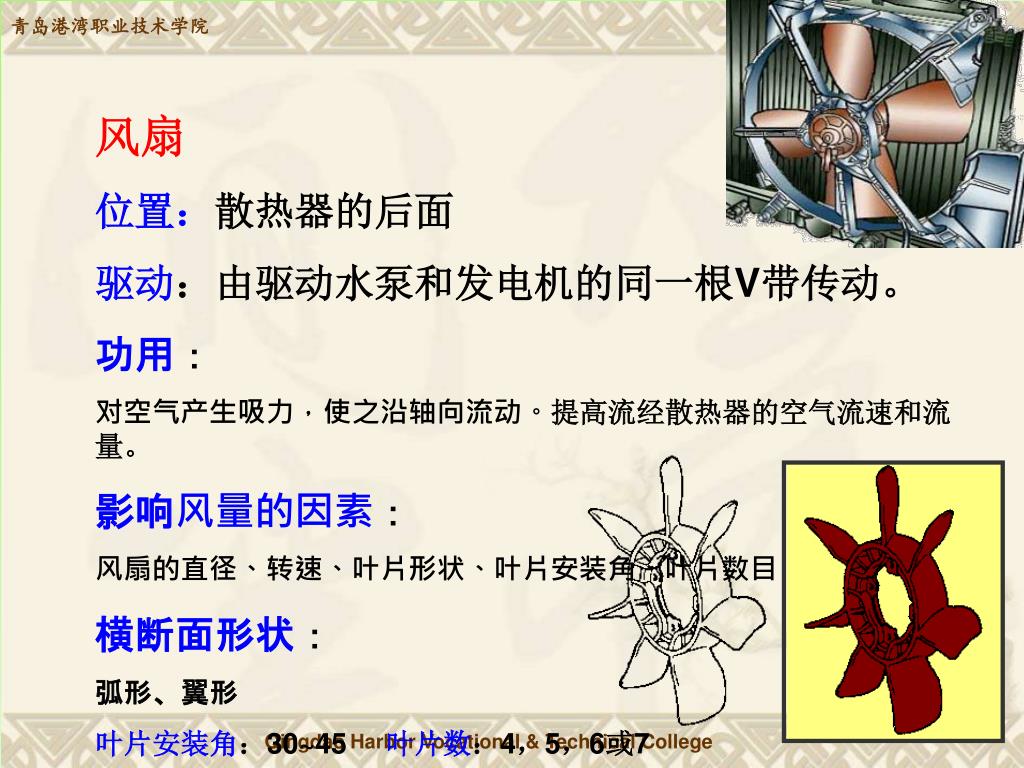

风扇

位置:散热器的后面

驱动:由驱动水泵和发电机的同一根V带传动。

功用:

对空气产生吸力,使之沿轴向流动。提高流经散热器的空气流速和流量。

影响风量的因素:

风扇的直径、转速、叶片形状、叶片安装角、叶片数目

横断面形状:

弧形、翼形

叶片安装角:30~45 叶片数:4,5,6或7


5197462

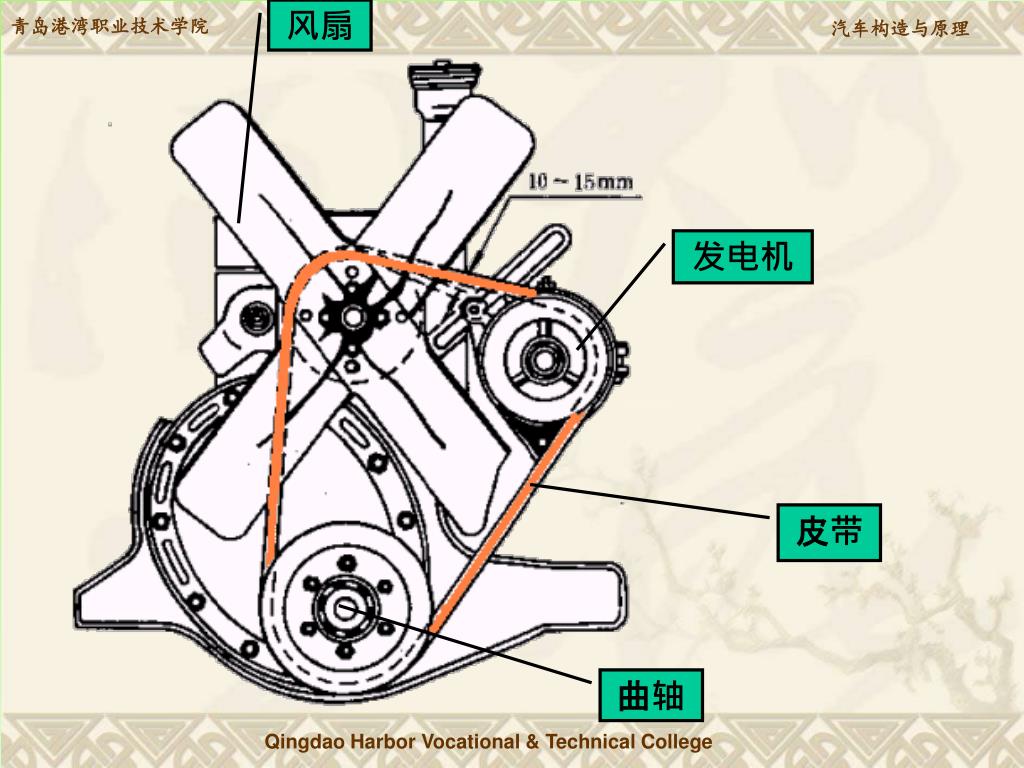

风扇

发电机

皮带

曲轴


5197462

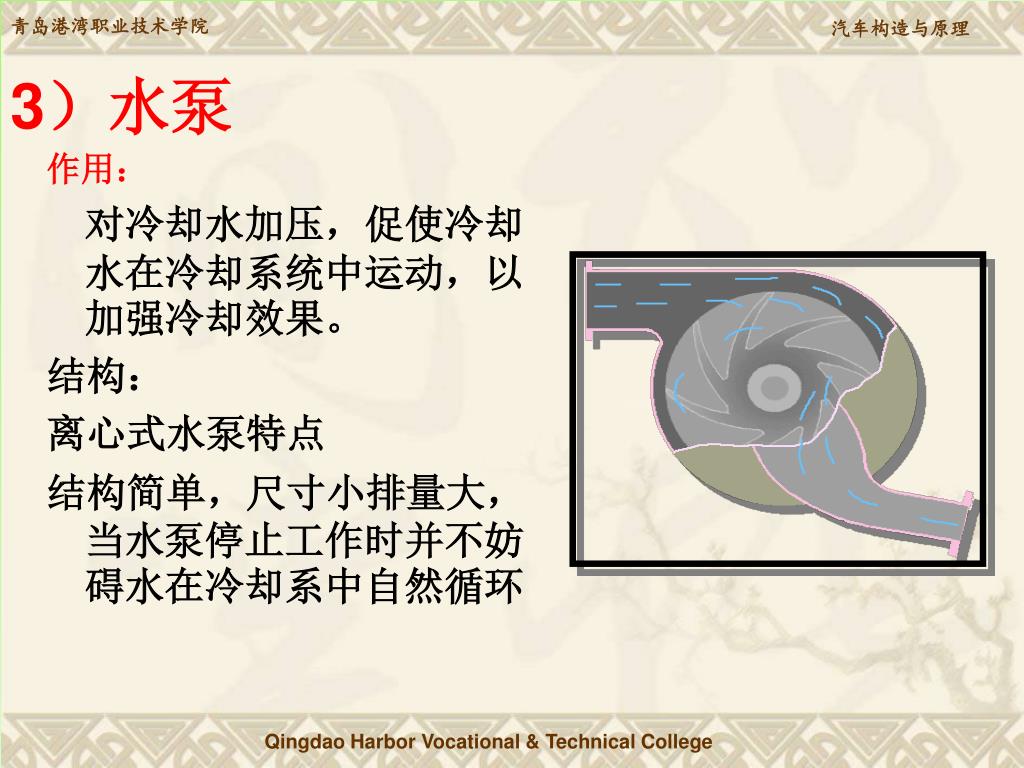

3)水泵

作用:

对冷却水加压,促使冷却水在冷却系统中运动,以加强冷却效果。

结构:

离心式水泵特点

结构简单,尺寸小排量大,当水泵停止工作时并不妨碍水在冷却系中自然循环


5197462

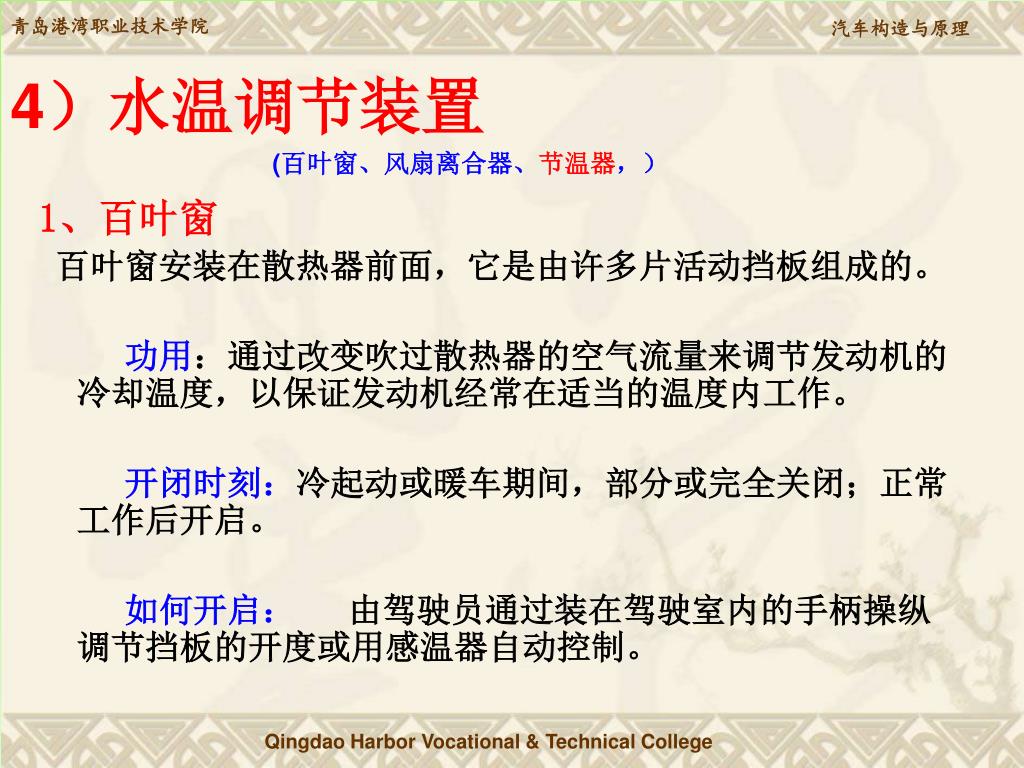

4)水温调节装置

(百叶窗、风扇离合器、节温器,)

  • 1、百叶窗

  • 百叶窗安装在散热器前面,它是由许多片活动挡板组成的。

  • 功用:通过改变吹过散热器的空气流量来调节发动机的冷却温度,以保证发动机经常在适当的温度内工作。

  • 开闭时刻:冷起动或暖车期间,部分或完全关闭;正常工作后开启。

  • 如何开启: 由驾驶员通过装在驾驶室内的手柄操纵调节挡板的开度或用感温器自动控制。


5197462

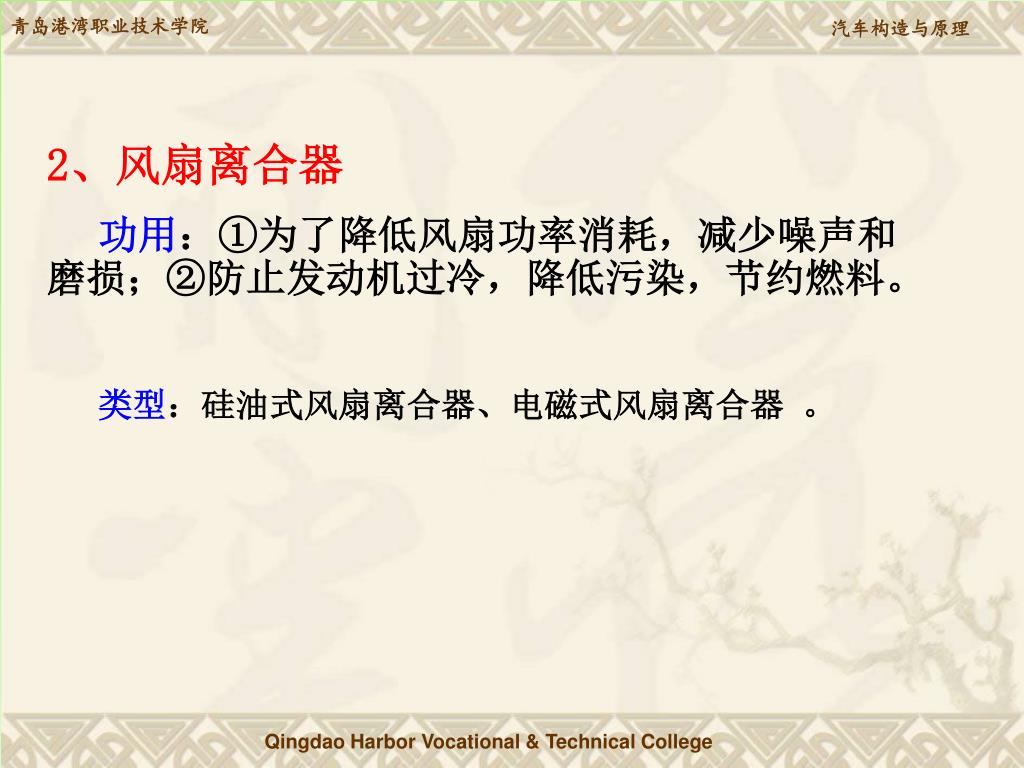

2、风扇离合器

功用:①为了降低风扇功率消耗,减少噪声和磨损;②防止发动机过冷,降低污染,节约燃料。

类型:硅油式风扇离合器、电磁式风扇离合器 。


5197462

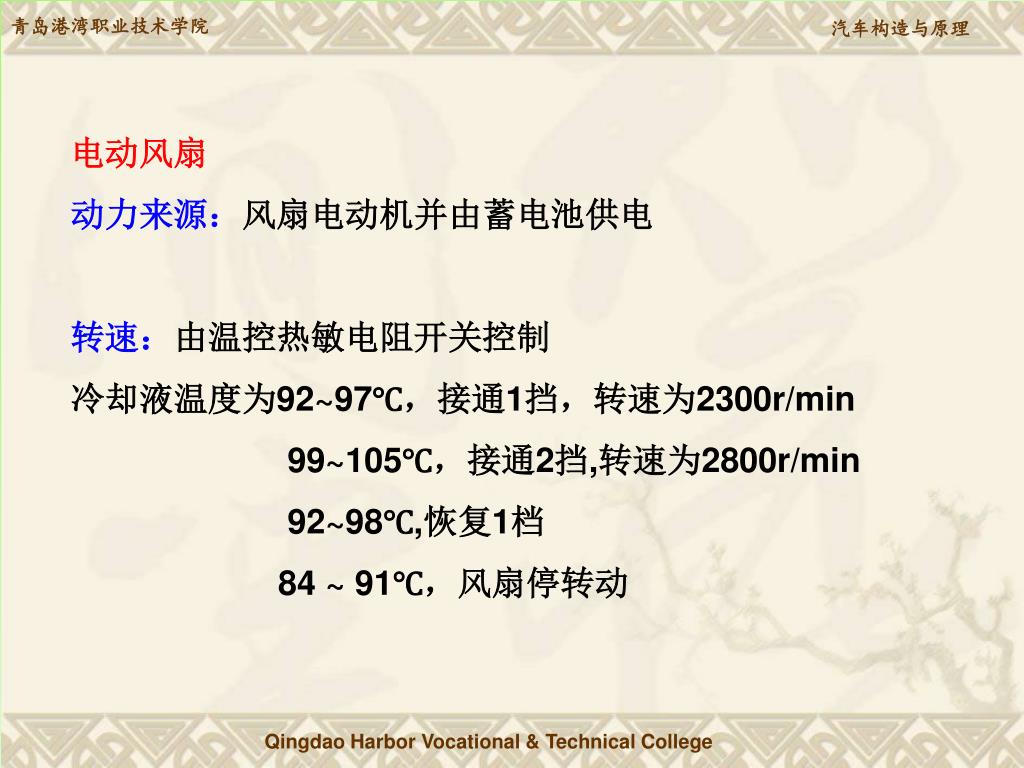

电动风扇

动力来源:风扇电动机并由蓄电池供电

转速:由温控热敏电阻开关控制

冷却液温度为92~97℃,接通1挡,转速为2300r/min

99~105℃,接通2挡,转速为2800r/min

92~98℃,恢复1档

84 ~ 91℃,风扇停转动


5197462

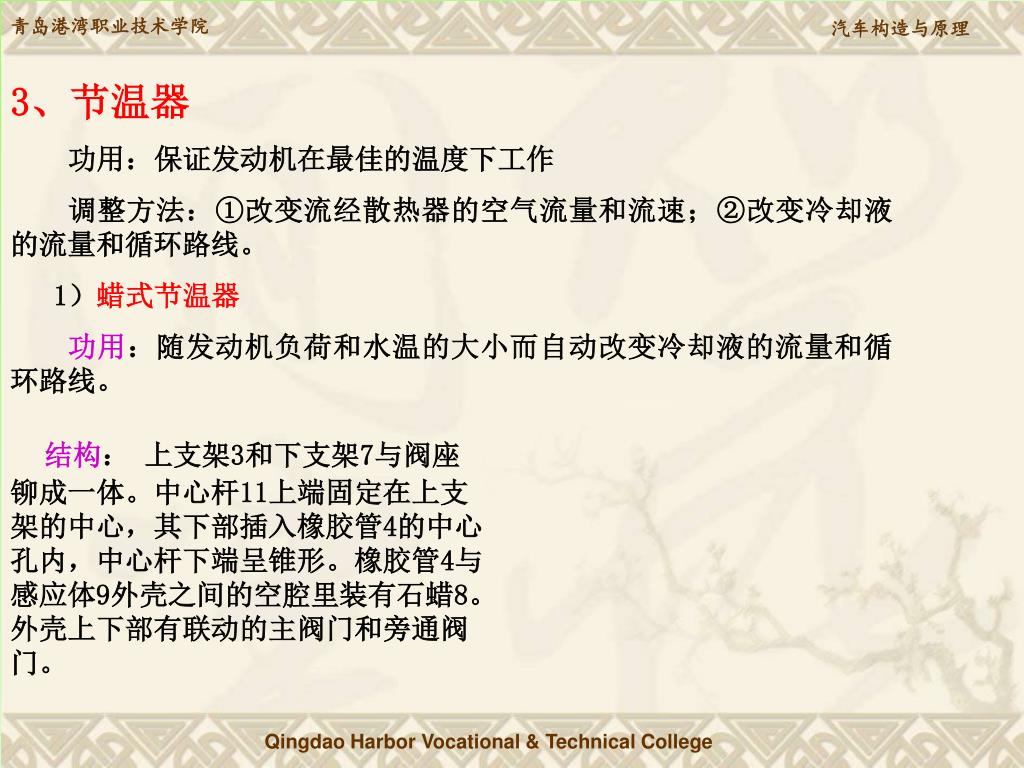

3、节温器

功用:保证发动机在最佳的温度下工作

调整方法:①改变流经散热器的空气流量和流速;②改变冷却液 的流量和循环路线。

1)蜡式节温器

功用:随发动机负荷和水温的大小而自动改变冷却液的流量和循环路线。

结构: 上支架3和下支架7与阀座铆成一体。中心杆11上端固定在上支架的中心,其下部插入橡胶管4的中心孔内,中心杆下端呈锥形。橡胶管4与感应体9外壳之间的空腔里装有石蜡8。外壳上下部有联动的主阀门和旁通阀门。


5197462

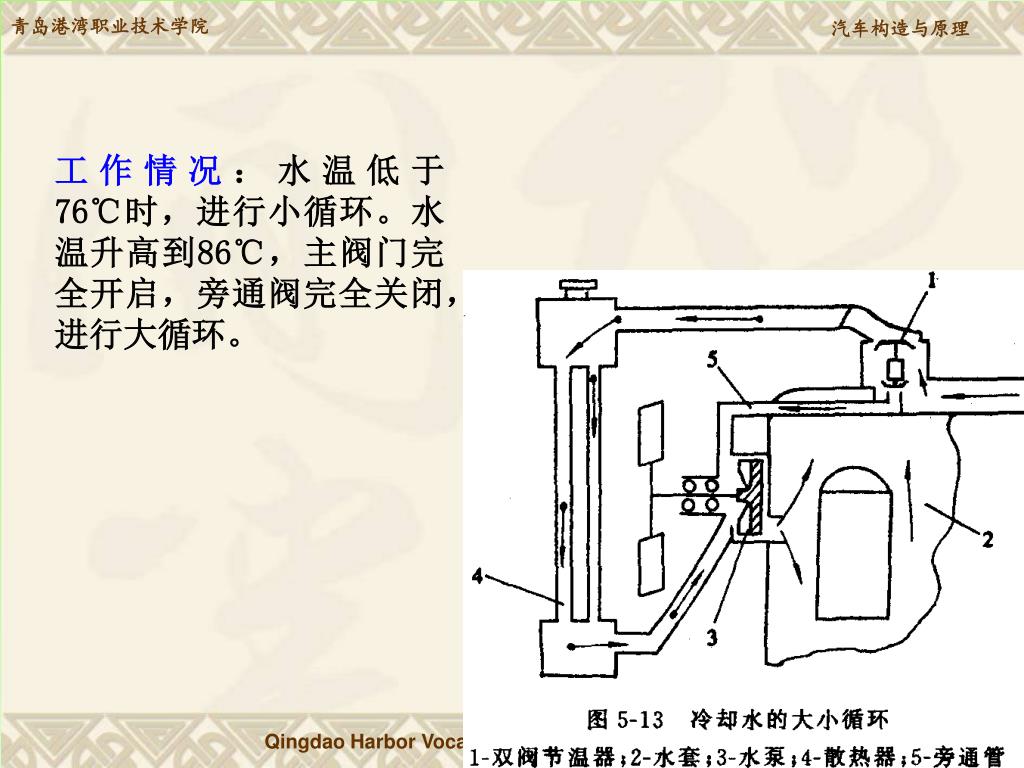

工作情况:水温低于 76℃时,进行小循环。水温升高到86℃,主阀门完全开启,旁通阀完全关闭,进行大循环。


5197462

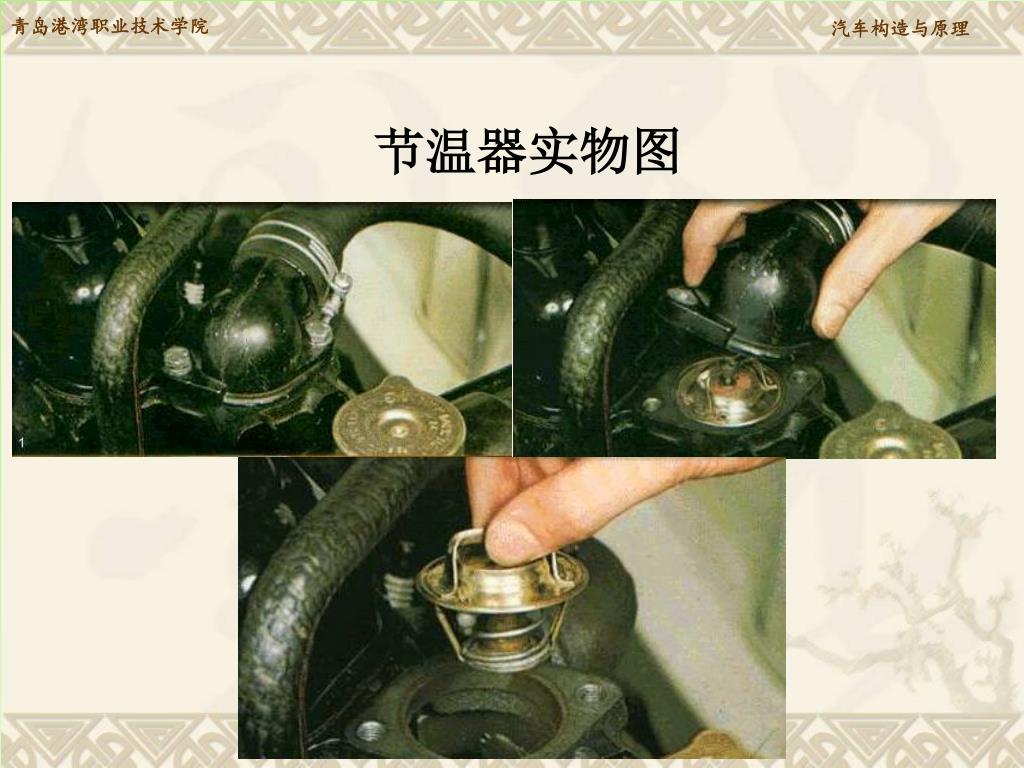

节温器实物图


5197462

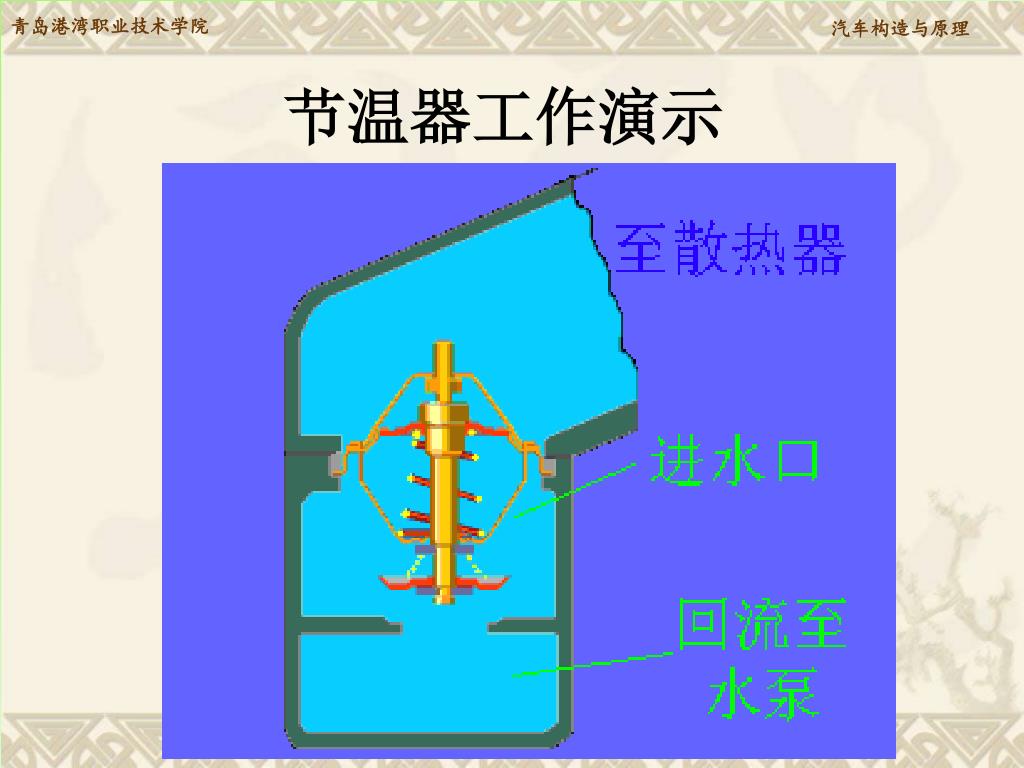

节温器工作演示


5197462

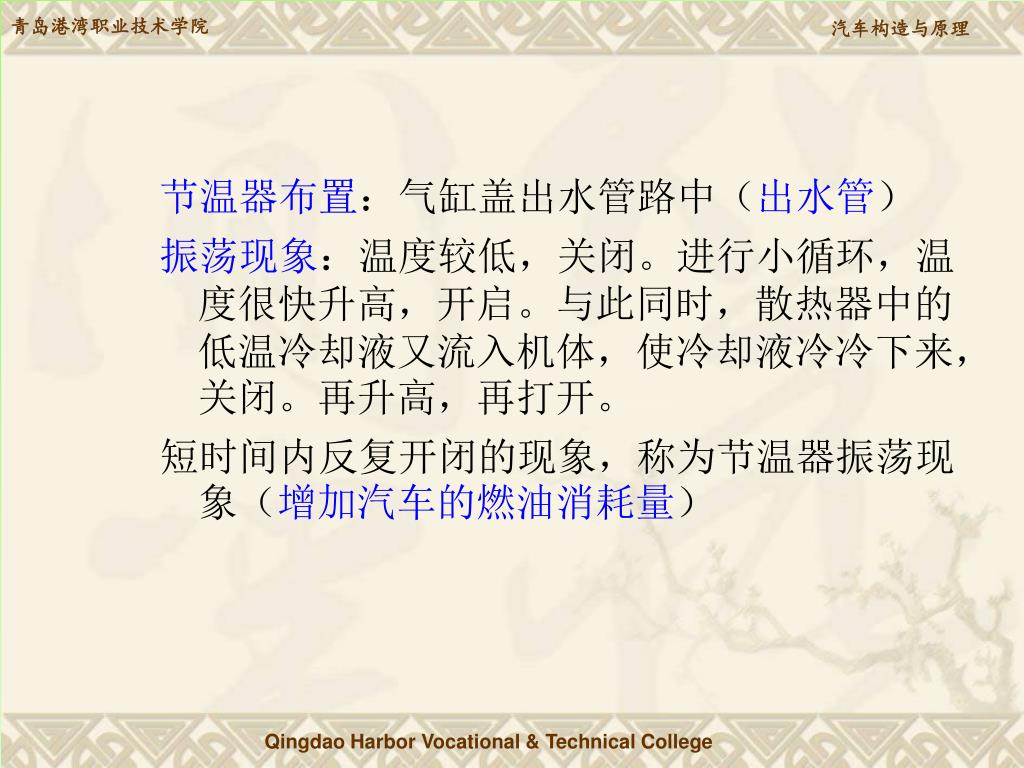

节温器布置:气缸盖出水管路中(出水管)

振荡现象:温度较低,关闭。进行小循环,温度很快升高,开启。与此同时,散热器中的低温冷却液又流入机体,使冷却液冷冷下来,关闭。再升高,再打开。

短时间内反复开闭的现象,称为节温器振荡现象(增加汽车的燃油消耗量)


5197462

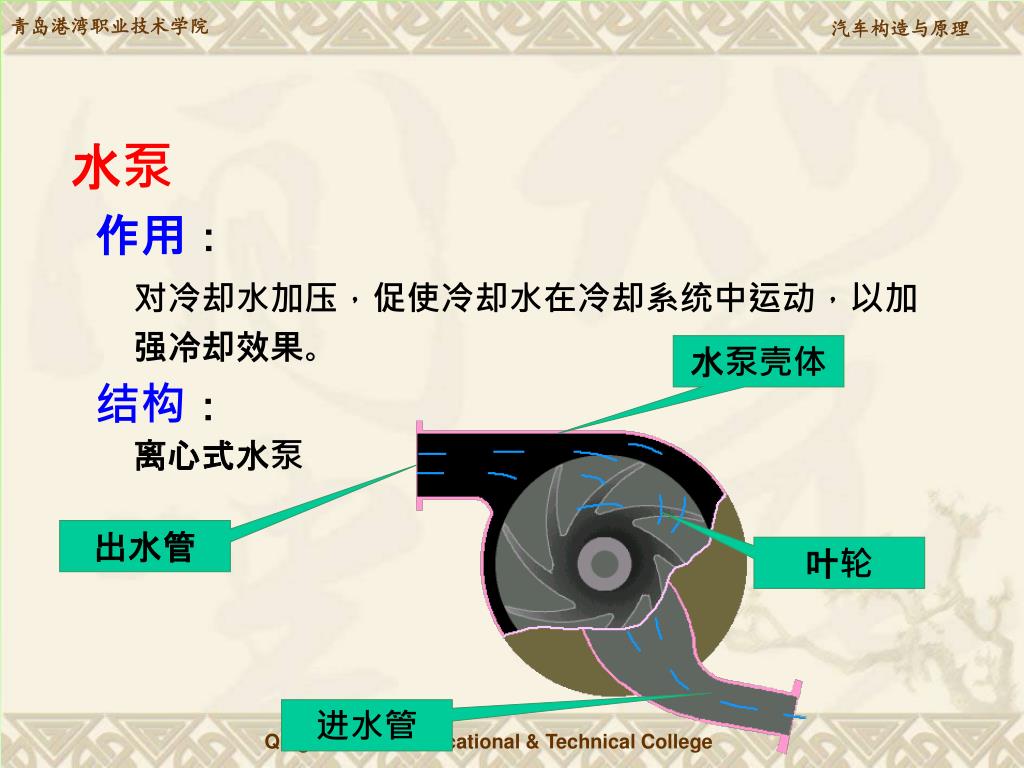

水泵

作用:

对冷却水加压,促使冷却水在冷却系统中运动,以加强冷却效果。

结构:

离心式水泵

水泵壳体

出水管

叶轮

进水管


5197462

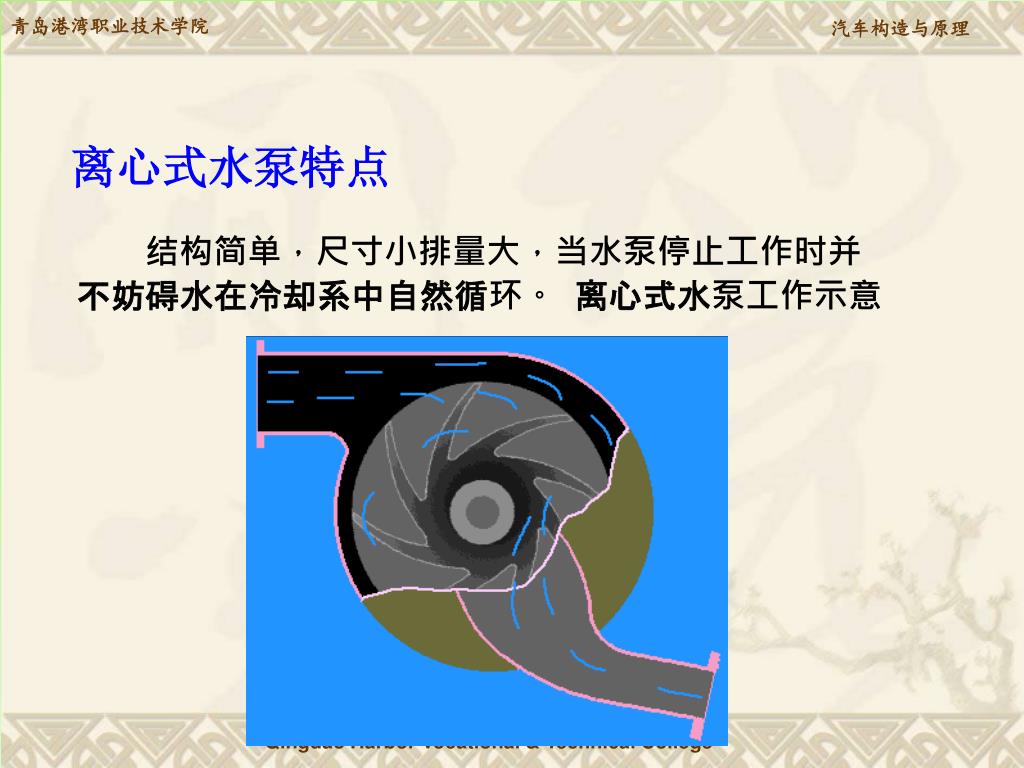

离心式水泵特点

结构简单,尺寸小排量大,当水泵停止工作时并不妨碍水在冷却系中自然循环。 离心式水泵工作示意


5197462

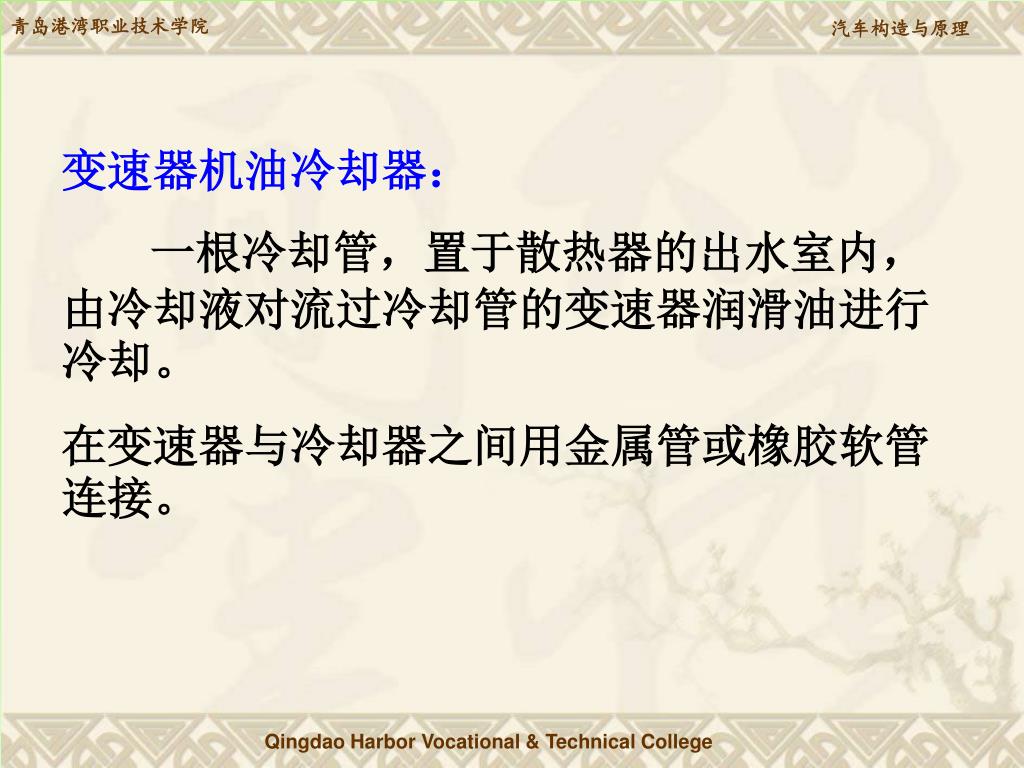

变速器机油冷却器:

一根冷却管,置于散热器的出水室内,由冷却液对流过冷却管的变速器润滑油进行冷却。

在变速器与冷却器之间用金属管或橡胶软管连接。


5197462

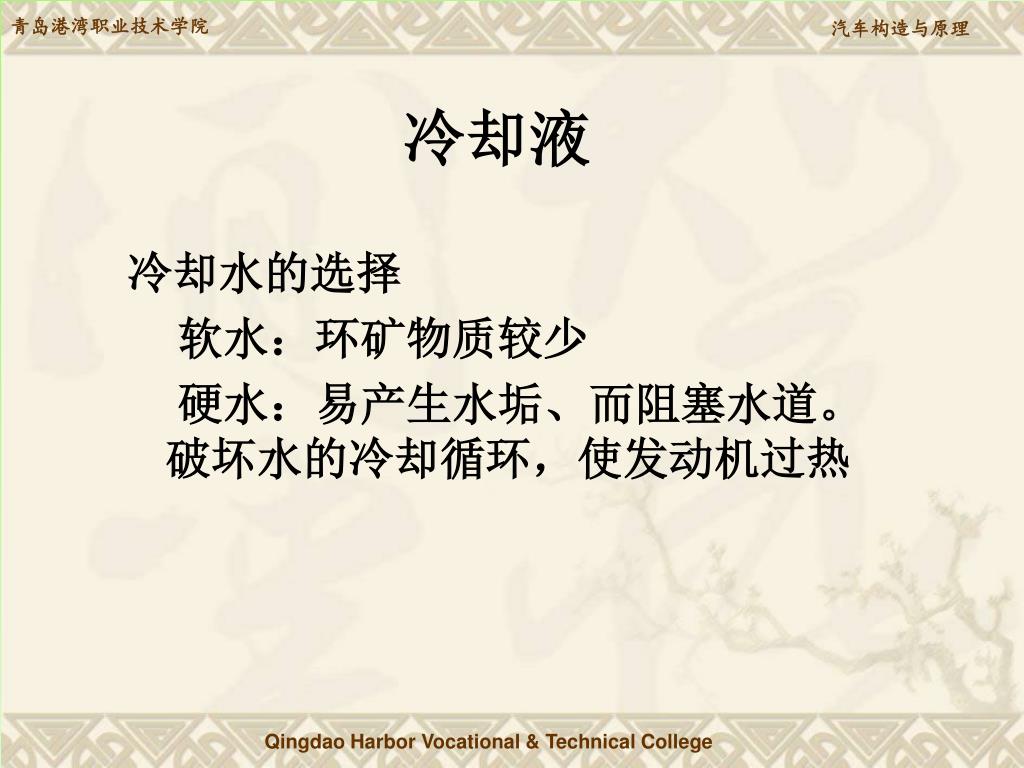

冷却液

冷却水的选择

软水:环矿物质较少

硬水:易产生水垢、而阻塞水道。破坏水的冷却循环,使发动机过热


5197462

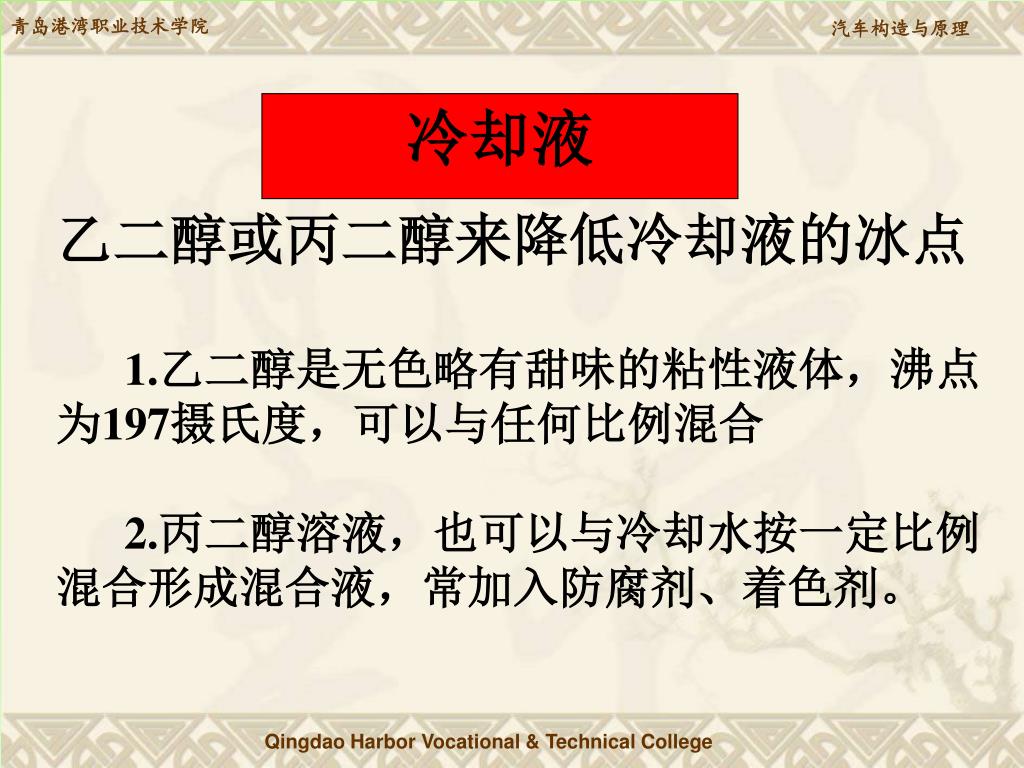

冷却液

乙二醇或丙二醇来降低冷却液的冰点

1.乙二醇是无色略有甜味的粘性液体,沸点为197摄氏度,可以与任何比例混合

2.丙二醇溶液,也可以与冷却水按一定比例混合形成混合液,常加入防腐剂、着色剂。


5197462

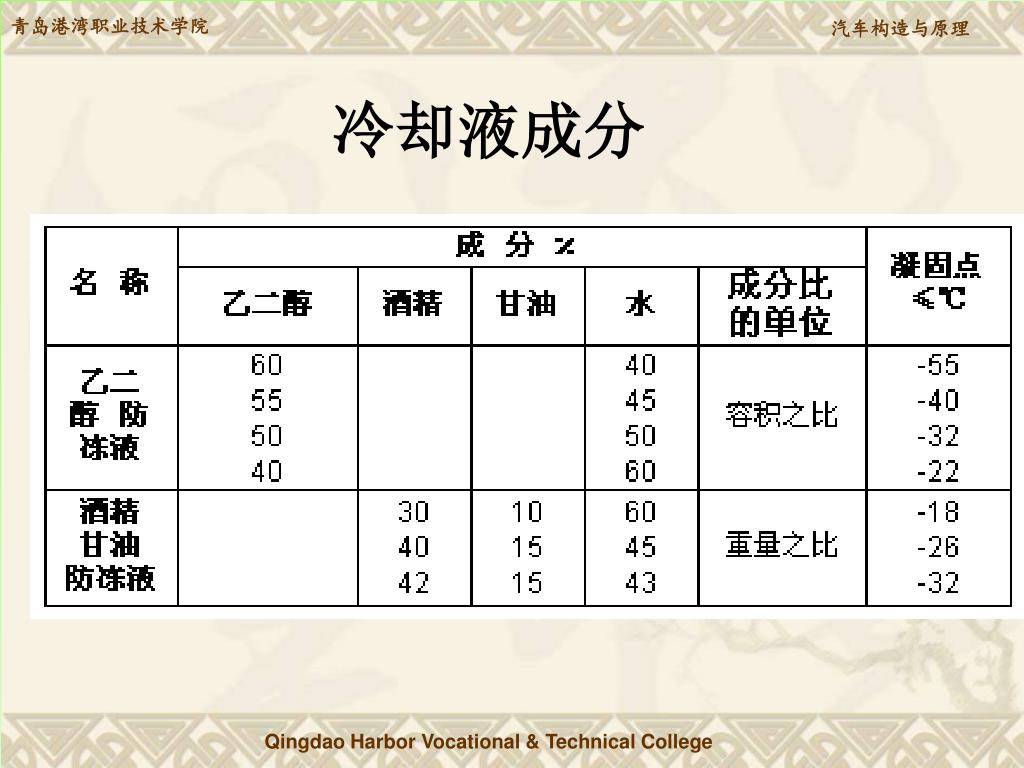

冷却液成分


5197462

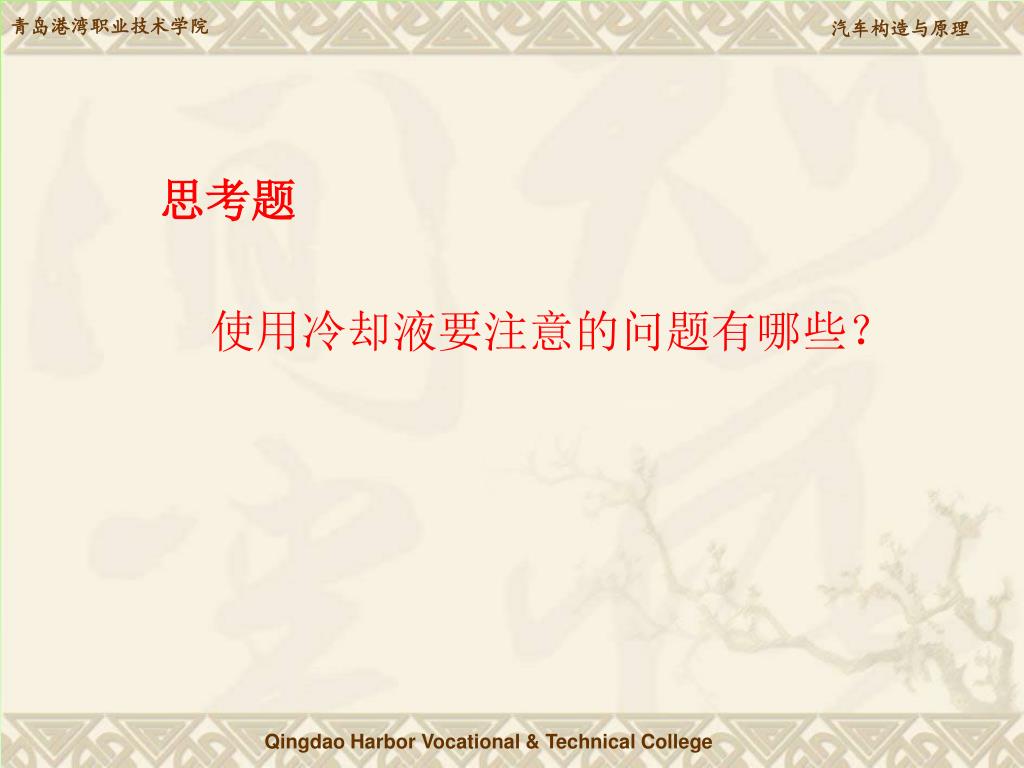

思考题

使用冷却液要注意的问题有哪些?


5197462

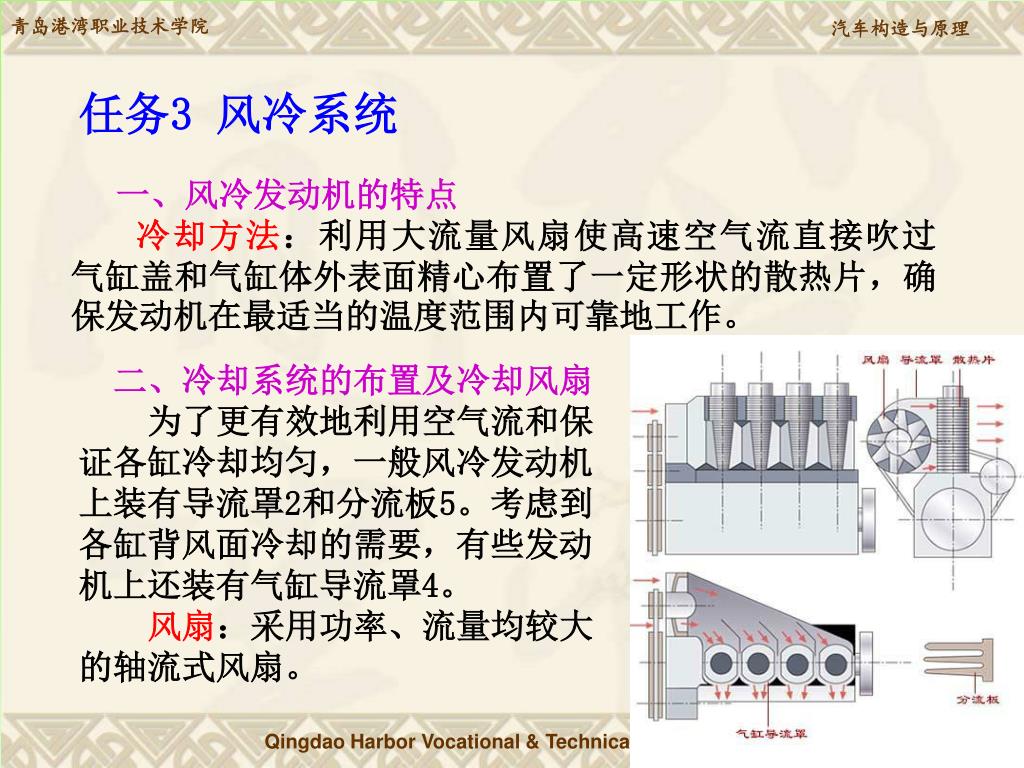

任务3 风冷系统

一、风冷发动机的特点

冷却方法:利用大流量风扇使高速空气流直接吹过 气缸盖和气缸体外表面精心布置了一定形状的散热片,确保发动机在最适当的温度范围内可靠地工作。

二、冷却系统的布置及冷却风扇

为了更有效地利用空气流和保证各缸冷却均匀,一般风冷发动机上装有导流罩2和分流板5。考虑到各缸背风面冷却的需要,有些发动机上还装有气缸导流罩4。

风扇:采用功率、流量均较大的轴流式风扇。


5197462

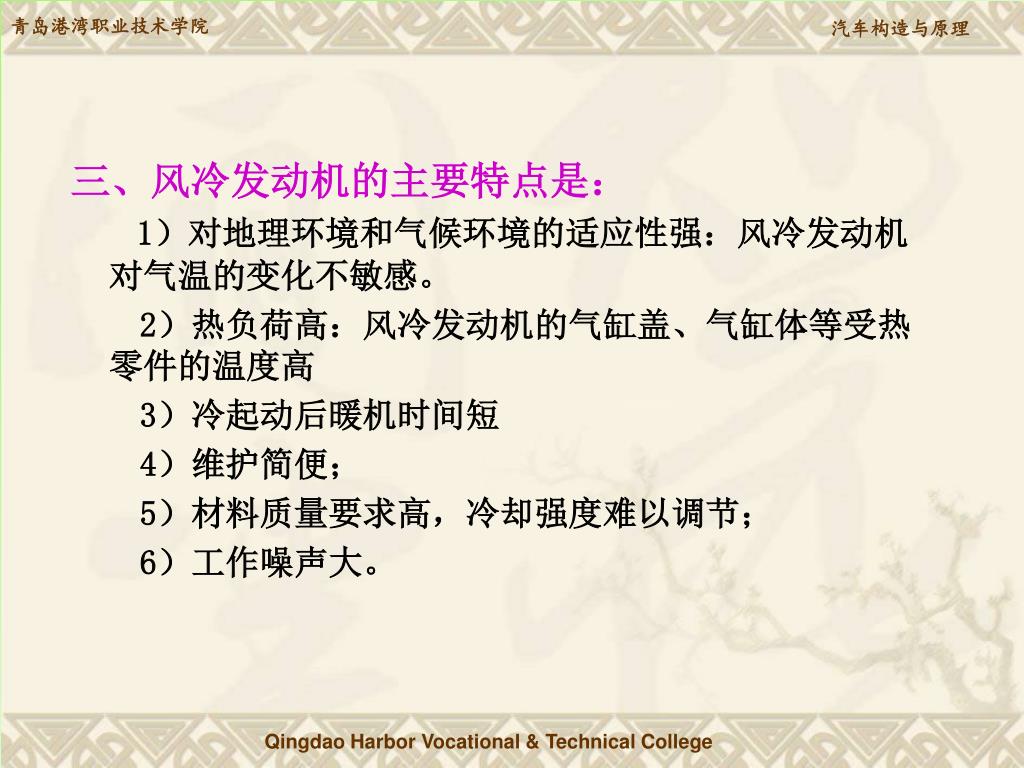

三、风冷发动机的主要特点是:

1)对地理环境和气候环境的适应性强:风冷发动机对气温的变化不敏感。

2)热负荷高:风冷发动机的气缸盖、气缸体等受热零件的温度高

3)冷起动后暖机时间短

4)维护简便;

5)材料质量要求高,冷却强度难以调节;

6)工作噪声大。


5197462

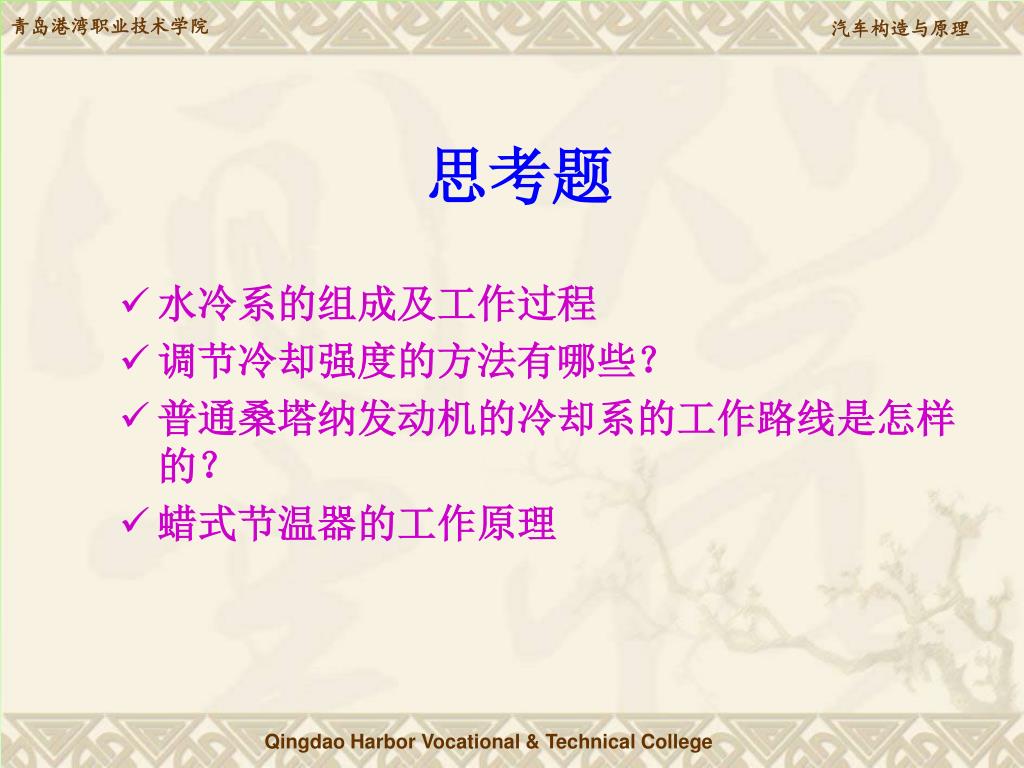

思考题

  • 水冷系的组成及工作过程

  • 调节冷却强度的方法有哪些?

  • 普通桑塔纳发动机的冷却系的工作路线是怎样的?

  • 蜡式节温器的工作原理
