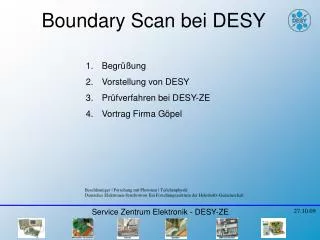

  1. Boundary Scan bei DESY Service Zentrum Elektronik - DESY-ZE 27.10.09 • Begrüßung • Vorstellung von DESY • Prüfverfahren bei DESY-ZE • Vortrag Firma Göpel Beschleuniger | Forschung mit Photonen | Teilchenphysik Deutsches Elektronen-Synchrotron Ein Forschungszentrum der Helmholtz-Gemeinschaft

  2. Prüfprobleme: Service Zentrum Elektronik - DESY-ZE 27.10.09 Integrierte Schaltungen werden in Gehäusen (BGA, QFN, etc.) hergestellt, deren Pins einen mechanischen Zugriff und eine optische Kontrolle unmöglich machen, da sämtliche Anschlüsse unter dem Gehäuse verborgen sind oder ihr Rastermaß keine Kontaktierung zulässt. zum Prüftermin steht keine geeigneteSoftware für programmierbare Bauelemente zur Verfügung Prüfung erfolgt oft nicht mehr auf Funktion, sondern nur noch gegen die Entwurfsdaten: > sind die richtigen Bauelemente bestückt? > sind alle Lötungen vorhanden? > sind alle Verbindungen vorhanden?

  3. Test-/Prüfmöglichkeiten bei DESY-ZE Service Zentrum Elektronik - DESY-ZE 27.10.09 Lösungen: Optische Kontrolle Verschiedene Mikroskope AOI Polar Flying Probe Tester GRS500       JTAG/ Boundary Scan - Cascon / ScanVison Test System Funktionstest   / VDE-Test

  4. Vielen Dank für Ihre Aufmerksamkeit Service Zentrum Elektronik - DESY-ZE 27.10.09 Beschleuniger | Forschung mit Photonen | Teilchenphysik Deutsches Elektronen-Synchrotron Ein Forschungszentrum der Helmholtz-Gemeinschaft

  5. Was ist Boundary Scan? Service Zentrum Elektronik - DESY-ZE 27.10.09 Boundary Scan bedeutet soviel wie „Testen in der Peripherie (at boundaries) eines Schaltkreises“. Neben der Kernlogik und den Kontaktpunkten des ICs beinhaltet ein Schaltkreis zusätzliche Logik, die Boundary Scan-Zellen. Diese Boundary Scan-Zellen werden zwischen Kernlogik und den physikalischen Pins des Schaltkreises integriert. www.elektronikpraxis.vogel.de TCK = Test Clock (IN)TMS = Test Mode Select (IN)TDO = OUT Test Data OutTDI = Test Data In

  6. JTAG/ Boundary Scan Voraussetzungen: Service Zentrum Elektronik - DESY-ZE 27.10.09 Mindestens ein Boundary Scan-fähiges Bauelement Netzliste / Partlisten / Layout-Daten / Schaltplan Modelle für BScan IC´s (BSDL Files) und Non-BScan IC´s (BSDM Files) Boundary Scan muss im Schaltungsdesign vorgesehen sein

  7. Test-/Prüfmöglichkeiten bei DESY-ZE Service Zentrum Elektronik - DESY-ZE 27.10.09 Lösungen: Optische Kontrolle Verschiedene Mikroskope AOI Polar Flying Probe Tester GRS500       JTAG/ Boundary Scan - Cascon / ScanVison Test System Funktionstest   / VDE-Test

  8. AOI Service Zentrum Elektronik - DESY-ZE 27.10.09

  9. Mikroskope Service Zentrum Elektronik - DESY-ZE 27.10.09

  10. Sichtprüfung nach IPC A610 Auszug aus der IPC A610 Service Zentrum Elektronik - DESY-ZE 27.10.09 Dieser Standard ist eine Zusammenstellung von Abnahmekriterien für die visuelle Inspektion elektronischer Baugruppen.

  11. Polar Flying Probe Leiterplatten-Reparatursystem GRS500 Service Zentrum Elektronik - DESY-ZE 27.10.09 Das GRS500 erkennt Fehlbestückungen, Kurzschlüsse, Unterbrechungen, fehlerhafte Lötstellen etc. durch eine detaillierte Analyse der dynamischen Knotenimpedanz jedes Netzes. Die Impedanz-Kennlinien des Prüflings werden mit jenen des Gutmusters verglichen und bei Toleranzüberschreitung als fehlerhaft markiert. Dieses Prüfverfahren erfordert keine Bauteilbibliotheken und kann auf sämtlichen Bauteiltechnologien angewandt werden. Quelle Handbuch GRS500 SpezifikationenElektrisch SpezifikationenMechanisch

  12. Polar Flying Probe Leiterplatten-Reparatursystem GRS500 Service Zentrum Elektronik - DESY-ZE 27.10.09 SpezifikationenElektrisch (Quelle GRS500 HANDBUCH)

  13. Polar Flying Probe Leiterplatten-Reparatursystem GRS500 Service Zentrum Elektronik - DESY-ZE 27.10.09 SpezifikationenMechanisch (Quelle GRS500 HANDBUCH)
